临时用电施工方案4.doc

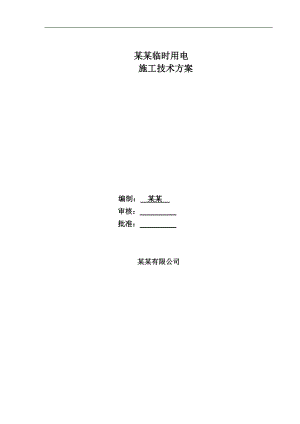

某某临时用电施工技术方案编制： 某某 审核： 批准： 某某有限公司某某铁路客专站前1标临时用电施工方案一 设计依据及原则1.1设计依据建设工程施工现场供用电安全规范GB5019493；施工现场临时用电安全技术规范JGJ462005；低压配电设计规范GB5005495；供配电系统设计规范GB5005295；通用用电设备配电设计规范GB5005593； 甲方提供的现场电源资料； 现场临时用电设备负荷和配置资料。1.2设计原则1满足施工用电设备要求，合理选择电力线、开关、漏电保护器等电器设备。2采用“三相五线制”供电系统，PE线电气设备连接要严格按防雷接地要求规定安装。3满足施工安全用电原则，认真做好保护接地、保护接零，电器设备的金属外壳、框架必须接地，保护接零采用TN-S接零保护用电系统，以免发生触电事故。4执行设计、施工和验收制度，施工用电由电力工程师根据现场实际情况参照用电安全规范进行设计，专职电工按图组织施工；由电力工程师组织安全员、质检员、施工负责人和电工参加对用电线路、电器安装进行验收。二 工程概况2.1项目概况新建大同至西安铁路客运专线站前1标位于忻州市原平市、忻府区境内，线路东起原平西站站前端DK166+850，向南跨越朔黄铁路、大运高速公路设忻州西站后至标端终点DK211+192.9，标段全长44.293Km。2.2标段范围线路起止里程：DK166+850DK211+192.9，正线长度44.293公里。三、临时用电平面布置及变压器的数量3.1 根据本标段工程项目设计和工程量分布情况，经过用电量计算，共计划安装变压器38台。其中：一项目部3台，主要承担原平西站,上院跨朔黄铁路特大桥、北岗河大桥及路基施工用电。起迄里程DK166+800-DK174+455。二项目部8台，主要承担DK174+455-DK188+210柴家庄北云中河特大桥施工用电。三项目部7台，主要承担柴家庄1#隧道、柴家庄2#隧道、顿村隧道、秦城特大桥及DK188+210-DK196+668段路基的施工用电。四项目部3台，主要承担DK204+640-DK207+615忻州隧道的施工用电。五项目部14台，主要承担DK196+668-DK211+192.9（除忻州隧道）段，主要承担忻州跨大运特大桥，忻州西站、解原特大桥、北村水库特大桥、肖家峪特大桥及路基施工用电。六项目部3台，主要承担本标段573孔箱梁的制作任务，位于DK174+200-DK174+700原平市王家庄境内。3.2 设置的38台变压器总容量为19595KVA，其中原平市境12台，忻州市忻府区26台。3.3 变压器的型号及安装地点一览表变压器型号及安装地点表施工单位序号里程在线路型号单位数量备注左（m）右（m）一工区1DK172+45020315KVA台1站场软基2DK167+7008315KVA台1大桥站场软基3DK171+30020500KVA台1桥钢筋加工厂4DK169+27570630KVA台1拌和站二工区4DK175+45030315KVA台1北云中河特大桥5DK177+400100315KVA台1北云中河特大桥6DK180+28450315KVA台1北云中河特大桥7DK182+900200315KVA台1北云中河特大桥8DK185+100150315KVA台1北云中河特大桥9DK187+10030315KVA台1北云中河特大桥10DK181+200100630KVA台1拌和站、钢筋加工厂11DK181+350100630KVA台1拌和站、钢筋加工厂三工区12DK188+720800KVA台1柴1#隧入口13DK190+185800KVA台1柴1#隧出口14DK190+240800KVA台1柴2#隧入口15DK190+980800KVA台1柴2#隧出口16DK194+110800KVA台1顿村隧入口17DK195+615800KVA台1顿村隧出口18DK195+500800KVA台1拌和站、钢筋加工厂四工区19DK204+62040800KVA台1忻州隧入口20DK207+60040800KVA台1忻州隧出口21DK205+650300630KVA台1斜井六工区22DK197+080315KVA台1忻州跨大运特大桥23DK198+100200KVA台1忻州跨大运特大桥24DK199+100200KVA台1忻州跨大运特大桥25DK200+200630KVA台1车站路基26DK201+200630KVA台1车站路基27DK202+200630KVA台1车站路基28DK203+000200KVA台1解村特大桥29DK204+000315KVA台1解村特大桥30DK208+200315KVA台1北村水库特大桥31DK208+900315KVA台1肖家峪特大桥32DK209+100400KVA台1拌和站33DK209+800315KVA台1肖家峪中桥34DK210+700250KVA台2肖家峪大桥、南凉村大桥梁厂35DK174+700630KVA台3原平制梁厂合计19595KVA 台383.4 变压器安装平面布置图(详见附图)四 主要用电设备及选择变压器1号变压器需用电机械设备：电焊机、切筋机、弯筋机、调直机、切割机、120搅拌机、90搅拌机、照明生活用电、箱式高温炉、水泥负压筛析仪、水泥恒温恒养护箱、多功能电动击实仪、电动液压脱模器、砂浴电炉、电热鼓风干燥箱、振击式标准振筛机、恒温水浴箱、单轴卧式砼搅拌机、养护室、空调等使用电量合计650千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P2120KVA P430KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*500/0.75+0.6*120+30*1502KVA根据现场实际情况，选择变压器容量为630KVA 1台2号变压器需用电机械设备：电焊机、照明生活用电、电焊机、振捣棒、砼输送泵、施工照明用电等使用电量合计350千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1300KW P230KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*300/0.75+0.6*30+20*1278KVA根据现场实际情况，选择变压器容量为315KVA 1台3号变压器需用电机械设备：电焊机、砼输送泵、振捣棒、切割机、弯曲机等用电使用量合计500千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1420KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*420/0.75+0.6*60+20*1392KVA根据现场实际情况，选择变压器容量为500KVA 1台4号变压器需用电机械设备：电焊机、振捣棒、砼输送泵、照明用电等用电使用量合计300千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1220KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*220/0.75+0.6*60+20*1232KVA根据现场实际情况，选择变压器容量为315KVA 1台5号变压器需用电机械设备：交流弧焊机、振动器、水泵、探照灯等用电使用量合计400千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1320KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*320/0.75+0.6*60+20*1312KVA根据现场实际情况，选择变压器容量为315KVA 1台6号变压器需用电机械设备：冲击钻、冲击钻、泥浆泵、交流弧焊机、振动器、水泵、振动器、水泵、探照灯等使用电量合计300千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1260KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*260/0.75+0.6*30+10*1236KVA根据现场实际情况，选择变压器容量为315KVA 1台7号变压器需用电机械设备：6交流弧焊机、振动器、水泵、探照灯等使用电量合计275千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1235KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*235/0.75+0.6*30+10*1216KVA根据现场实际情况，选择变压器容量为315KVA 1台8号变压器需用电机械设备：6交流弧焊机、振动器、水泵、探照灯等使用电量合计265千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1225KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*225/0.75+0.6*30+10*1208KVA根据现场实际情况，选择变压器容量为315KVA 1台9号变压器需用电机械设备：6交流弧焊机、振动器、水泵、探照灯等使用电量合计260千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1220KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*220/0.75+0.6*30+10*1204KVA根据现场实际情况，选择变压器容量为315KVA 1台10号变压器需用电机械设备：6交流弧焊机、振动器、水泵、探照灯等使用电量合计270千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1240KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*240/0.75+0.6*30+10*1220KVA根据现场实际情况，选择变压器容量为315KVA 1台11号变压器需用电机械设备：120型搅拌站、洗砂机、洗石机、照明灯等使用电量合计600千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1480KW P290KVA P430KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*480/0.75+0.6*90+30*1468KVA根据现场实际情况，选择变压器容量为630KVA 1台12号变压器需用电机械设备：钢筋对焊机、钢筋切断机、钢筋切割机、交流弧焊机、钢筋弯曲机、钢筋调直机、探照灯、照明灯等使用电量合计590千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1470KW P290KVA P430KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*470/0.75+0.6*90+30*1460KVA根据现场实际情况，选择变压器容量为630KVA 1台13号变压器需用电机械设备：电焊机、对焊机、弯曲机、调直机、冷弯机、切断机、搅拌机、日常用电等使用电量合计1000千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1600KW P2300KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*600/0.75+0.6*200+100*1700KVA根据现场实际情况，选择变压器容量为800KVA 1台14号变压器需用电机械设备：电焊机、空压机、抽水泵、风机、湿喷机、注浆机、管棚机、混凝土输送泵、二衬台车、各类振动器等使用电量合计890千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1700KW P290KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*700/0.75+0.6*90+100*1714KVA根据现场实际情况，选择变压器容量为800KVA 1台15号变压器需用电机械设备：电焊机、空压机、抽水泵、风机、湿喷机、注浆机、管棚机、搅拌机、混凝土输送泵、二衬台车、各类振动器、喷浆机、小型空压机、日常用电等使用电量合计980千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1800KW P290KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*800/0.75+0.6*90+100*1794KVA根据现场实际情况，选择变压器容量为800KVA 1台16号变压器需用电机械设备：喷浆机、空压机、输送泵、电焊机、通风机等合计使用电量800千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1690KW P260KVA P450KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*690/0.75+0.6*60+50*1638KVA根据现场实际情况，选择变压器容量为800KVA 1台17号变压器需用电机械设备：空压机、输送泵、电焊机、通风机等合计使用电量850千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1600KW P2150KVA P450KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*600/0.75+0.6*150+50*1620KVA根据现场实际情况，选择变压器容量为800KVA 1台18号变压器需用电机械设备：电焊机、空压机、抽水泵、风机、湿喷机 、注浆机、管棚机、搅拌机、混凝土输送泵、二衬台车、各类振动器、小型空压机、日常用电等合计使用电量950千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1840KW P260KVA P450KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*840/0.75+0.6*60+50*1758KVA根据现场实际情况，选择变压器容量为800KVA 1台19号变压器需用电机械设备：电焊机、空压机、抽水泵、风机、湿喷机 、注浆机、管棚机、搅拌机、混凝土输送泵、二衬台车、各类振动器、小型空压机、日常用电合计使用电量900千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1790KW P260KVA P450KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*800/0.75+0.6*90+100*1718KVA根据现场实际情况，选择变压器容量为800KVA 1台20号变压器需用电机械设备：搅拌机、喷浆机、注浆机、空压机、风机、冷弯机、断筋机、管棚钻机、切割机、水泵、对焊机、电焊机、生活用电合计使用电量800千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P2200KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*500/0.75+0.6*200+100*1620KVA根据现场实际情况，选择变压器容量为800KVA 1台21号变压器需用电机械设备：搅拌机、喷浆机、注浆机、空压机、风机、冷弯机、断筋机、管棚钻机、切割机、水泵、对焊机、电焊机、生活用电合计使用电量800千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P2200KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*800/0.75+0.6*90+100*1620KVA根据现场实际情况，选择变压器容量为800KVA 1台22号变压器需用电机械设备：搅拌机、喷浆机、注浆机、空压机、风机、切割机、水泵、电焊机、生活用电合计使用电量700千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1560KW P290KVA P450KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*560/0.75+0.6*90+50*1552KVA根据现场实际情况，选择变压器容量为630KVA 1台23号变压器需用电机械设备：打磨机、电焊机、空压机、照明灯、水泵、50振捣棒、塔吊、张拉油泵、灰浆搅拌机、灰浆泵、长螺旋钻机、生活用电合计使用电量350千瓦.根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1270KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1272KVA根据现场实际情况，选择变压器容量为315KVA 1台24号变压器需用电机械设备：电焊机、照明灯、50振捣棒、打磨机、电焊机、空压机、水泵、生活用电合计使用电量350千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1270KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1272KVA根据现场实际情况，选择变压器容量为315KVA 1台25号变压器需用电机械设备：电焊机、照明灯、50振捣棒、打磨机空压机、水泵、生活用电合计使用电量242千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1172KW P260KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1184KVA根据现场实际情况，选择变压器容量为200KVA 1台26、27、28号变压器需用电机械设备：长螺旋钻机、水泥土挤密桩设备电焊机、50振捣棒、生活用电合计使用电量1800千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P11470KW P2180KVA P4150KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*1470/0.75+0.6*180+150*11434KVA根据现场实际情况，选择安装3台变压器分别容量为200、630、630KVA 。29号变压器需用电机械设备：电焊机、照明灯、50振捣棒、打磨机、空压机、水泵、张拉油泵、灰浆搅拌机、灰浆泵、生活用电合计使用电量800千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P2200KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*800/0.75+0.6*90+100*1620KVA根据现场实际情况，选择变压器容量为630KVA 1台30号变压器需用电机械设备：电焊机、照明灯、50振捣棒、打磨机、空压机、水泵、长螺旋钻机、生活用电合计使用电量240千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1200KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*200/0.75+0.6*30+10*1188KVA根据现场实际情况，选择变压器容量为200KVA 1台31号变压器需用电机械设备：循环钻机、空压机、电焊机、移动模架造桥机、施工队生活用电、工地照明、50振捣棒、水泵合计使用电量450千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1270KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1272KVA根据现场实际情况，选择变压器容量为315KVA 1台32号变压器需用电机械设备：循环钻机、空压机、电焊机、移动模架造桥机、施工队生活用电、工地照明、50振捣棒、水泵合计使用电量450千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1270KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1272KVA根据现场实际情况，选择变压器容量为315KVA 1台33号变压器需用电机械设备：120拌和机、90拌和机、电焊机、断筋机、弯筋机、钢筋调直机、生活区用电、场地照明合计使用电量500千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1400KW P290KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*400/0.75+0.6*90+10*1384KVA根据现场实际情况，选择变压器容量为400KVA 1台34号变压器需用电机械设备：循环钻机、空压机、电焊机、施工队生活用电、工地照明、50振捣棒、水泵合计使用电量350千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1270KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1272KVA根据现场实际情况，选择变压器容量为315KVA 1台35、36号变压器需用电机械设备：循环钻机、空压机、电焊机、移动模架造桥机、施工队生活用电、工地照明、50振捣棒、水泵合计使用电量600千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P260KVA P440KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*270/0.75+0.6*60+20*1476KVA根据现场实际情况，选择2台容量为250KVA的变压器37、38.39号变压器需用电机械设备：混凝土搅拌站、混凝土输送泵、450吨龙门吊、40t龙门吊、10t龙门吊、对焊机、照明、生活设备、锅炉房用电设备、离心通风机、试验室用电设备、机加工设备、交流电焊机、直流电焊机、张拉设备、自动化内模液压站、注浆机切割机、吸水泵、加压水泵、钢筋切断机、钢筋弯曲机、振动器、卷扬机、地 磅等合计使用电量2400千瓦. 根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P12000KW P2300KVA P4100KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*2000/0.75+0.6*300+100*11880KVA根据现场实际情况，选择3台容量为630KVA 变压器五 临时用电施工方案5.1 本标段沿线跨越忻州市忻府区和原平市，线路电力线均为农用线路，由于该地区经济发展原因，农网相对比较落后，负荷容量有限，经过与原平电力支公司和忻府区电力支公司现场核查，只能T接12台，总负荷容量为7335KVA，占工程所需总容量19595KVA的37.43%。尚有26台，62.57%的容量需要架设专线解决。5.2 T接12台由于均T接在农网上，由于距离铁路用电点距离较远和原有线路线经问题以及部分线路在私人产权问题，大部分也需新架线路连接或改造原有线路或同租用产权单位线路进行T接（详见T接方案）。5.3 占62.57%总容量的变压器需要专线方案，其中忻州市忻府区2条，原平市1条，分别T接7台、12台、7台（详见专线方案）。六 已批复的T接的变压器及接线方案 已批复的T接12台，按分项目部区域和所在地区，T接方案如下：6.1 一项目部变压器及接线方案DK167+700 线路左8米，安装1台315KVA变压器。原平地区用电，以北岗河支线T接，需要换接400m线路，承担原平西站路基用电，变压器供电范围为1.5km。DK171+300线路左20m，安装500KVA变压器1台，原平地区用电，以解村干线T接，新架线路300m，承担桥钢筋加工厂和跨朔黄铁路特大桥用电，变压器供电范围为1.5km。DK169+275线路左70m，安装630KVA变压器1台，原平地区用电，从上院砖厂支线T接，新架线路200m，更换线路1.37km，承担拌合站、钢筋加工厂和跨朔黄铁路特大桥用电，变压器供电范围为1km。6.2 二项目部变压器及接线方案DK181+200线路左100m，安装630KVA变压器1台，原平地区用电，以西长村支干线T接，更换线路300m，承担拌合站用电，变压器供电范围为150m。DK185+160线路左100m，安装315KVA变压器1台，忻州地区用电，刘家庄干线T接，新架线路600m，承担北云中河特大桥用电，变压器供电范围为1km。DK187+100线路右30m，安装315KVA变压器1台，忻州地区用电，从蔚野干线T接，新架线路1.3km，承担北云中河特大桥用电，变压器供电范围为1km。6.3 三项目部变压器及接线方案DK188+720线路左100m，安装800KVA变压器1台，忻州地区用电，从南高干线T接，新架线路400m，更换线路1.4km，承担柴家庄1#隧道进口用电，变压器供电范围为1km。DK190+185线路左50m，安装800KVA变压器1台，忻州地区用电，从南高干线T接，新架线路200m，改造线路2.746km，承担柴家庄1#隧道出口用电，变压器供电范围为1km。DK190+240线路左50m，安装800KVA变压器1台，忻州地区用电，从南高干线T接，新架线路300m，承担柴家庄2#隧道进口用电，变压器供电范围为1.5km。DK195+500线路右300m，安装800KVA变压器1台，忻州地区用电，从顿村干线T接，新建线路200m，租用线路4km，承担三项目部拌合站、钢筋加工厂、试验室用电。6.4 四项目部变压器及接线方案DK204+620线路左40m，安装800KVA变压器1台，忻州地区用电，从城西东社支线T接，新建线路300m，租用线路2.1km，承担忻州隧道进口用电，变压器供电范围为1.5km。6.5六项目部（梁场）变压器及接线方案DK174+700线路右500m，安装630KVA变压器1台，原平地区用电，从楼板乡支线T接，新架线路100m，承担梁场用电，变压器供电范围为400m。6.6 已批复T接变压器总负荷数及新建改造或租用线路数量已批复T接变压器12台，总负荷7335KVA，其中800KVA5台、630KVA3台、500KVA1台、315KVA3台、250KVA1台、200KVA3台。新建线路4.1km，改造线路6.216km，租用线路4km。6.7 T接线路因是农村线路，抗旱期间，因负荷不足可能会停电。农网负荷和线径小，10KVA线路支线有16m2，干线25m2。因此不能T接，就是能T接也要更换线路。因负荷不够，所以在本标段范围内，需架设3条专线。七 专线方案7.1 未批复T接变压器未批复T接变压器26台，总负荷12260KVA，其中800KVA4台、630KVA8台、400KVA1台、315KVA9台、250KVA1台、200KVA3台。经与忻府区和原平市支公司研究，采用三条专线解决（忻府区两条，原平市1条）。7.2 第一条专线从忻州城南变电站至铁路向南长度2.7km，铁路沿线从磨盘山至忻州隧道出口4.4km，总长度7.1km。线路T接9台变压器（其中中水三局磨盘山800KVA1台）。四项目部800KVA1台、630KVA1台，五项目部5台。线路
