    临时用水用电施工方案.doc

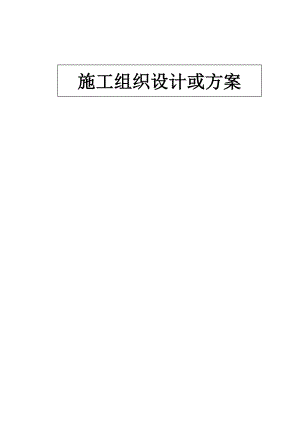

    施工组织设计或方案目 录一、 工程概况二、 现场勘探情况三、 主要机械一览表四、 负荷计算式五、 电源分配及导线选择六、 安全用电技术措施及电气防火措施七、 施工用水计算一、工程概况 工程名称:某某建设单位:某某有限公司设计单位:某某有限公司 某某设计院 监理单位:某某监理公司 工程地址:黄沙大道 结构类型:框架;地下二层,地基采用人工挖孔桩、上部结构为32层。二、 现场勘探情况 业主提供电源进线设立在南面,我司拟在此建一座配电房,用以供应整个施工现场和临时生活用电。 根据现场的地理条件,整个供电系统采用三相五线制供电,线路敷设方式采用架空线路和埋设地下电缆相结合,在穿越临时施工道路口时,应埋设套管对地下电缆进行保护,以保证施工现场临时用电的安全性、可靠性。 现场布置,安装塔吊一台,输送泵一台,双笼施工电梯二台。 其他机械详见主要设备一览表。三、 主要设备一览表序号用电设备名称规格及型号数量额定功率(KW)备 注塔吊QTZ63130施工电梯SCD200/2002153高速卷扬机224砼输送泵HBT60C75电焊机BX3-500-22230KVA对焊机VNL-1001200KVA钢筋切断机25.5钢筋弯曲机23圆盘锯631照明50潜水泵1020搅拌机220柴油发电机200KW预防停电时备用振动器910总容量491KW,电焊设备为430KVA。四、 负荷量计算式对不同工作制的用电设备,其设备容量应按如下方法确定。 长期工作制的电动机有功计算负荷:j=kx·Pe式中kx需用系数,Pe设备额定功率(KW),j有功计算负荷()。需用系数相同的设备组按下列计算:j=kx·Pe反复短时工作制的电动机(如垂直运输设备)统一换算成c=25%的额定功率。有功计算负荷j=kx·Pe ·Jc式中Jc暂截率。 电焊机和电焊装置设备换算成c有功计算负荷j=kx·e ·Jc· Cos式中e电焊设备视在功率(KVA) 照明设备(为了计算方便可按总用电量的考虑)总的有功计算负荷jz=P j总的无功计算负荷jzQj无功计算负荷公式一律为:jPjtg式中tg平均功率因数相对正切值总视在计算负荷为:SjzPjz2+Qjz2变压器容量SB(.02×Pjz)2+(1.1×Qjz)2总计算电流,按发热标准选择导线截面积根据以上计算公式就可以计算出施工现场的用电量及导线截面积计算:长期工作制的机组;750搅拌机 台 46砼输送泵 台 90总的钢筋机械 振动器 台 6.6现场部分小型机械约 40kx=0.25 tg=1.17根据公式j=kx·P ePj10.25×(46+90+21+6.6+40)(KW)Qj1tgPj151×1.1760(KVAr)反复短时工作制的电动机组塔机 台 施工电梯 台 液压静压桩机 台 kx=0.25 tg=1.02 Jc25根据公式有功计算负荷j kx·P e·JcPj22×0.25×(70+42+95)×0.2525.9(KW)Qj2tg·Pj225.9×1.0226.4(KVAr)电焊设备电焊机 台 115KVA Jc50%对焊机 台 100KVA Jc20%kx=0.35 cos=0.7 tg=1.02 根据公式有功计算负荷j kx·se·Jc·cos·Jcj焊Jc·secos0.5×115×0.740.3(KW)j对Jc·secos0.2×100×0.714(KW)j3kx(j焊j对)0.35×(3×40.3+3×14)(KW)Qj3tg·Pj31.02×5758.14(KW)照明设备(按三相平均按在电路上)e40KW kx0.75 tg=1根据公式jkx·e 0.75×40 31.2 (KW)总的有功计算负荷为:jzP j jjjj 51+25.9+25+57+31.2165.1(KW) 总的无功计算负荷为 :QJZQj QjQj Qj 60+26.4+58.14=144.54(KVAr)总视在计算负荷为:SjzPjz2+Qjz2 (165.1)2+(144.54)2 219.43 (KVA)变压器容量:Sb(1.02×Pjz)2+(1.1×Qjz)2 (1.02×165.1)2+(1.1×144.54)2 231.6(KVA)总电流Ijz(Sjz×103)/(3×380) (219.43×1000)/ (3×380) 192.48(A)根据上面计算出的数据,考虑要留部分余量,选用变压器容量300KVA,我司还准备另备发电机组一台,以作停电时急用,能保证部分机械正常运转,进线导线根据发热条件,选用BV!50mm2导线,即(3×15095)配线。五电源分配及导线选择根据平面布置、施工现场临时用电共分路从配电房至生活区、办公室、现场照明等40KW(按平均接在互相电路上计算)。(Pe×103)/(3×380) (40×1000)/(3×380) 60.78(A) 查表选择导线即可,根据发热条件及机械强度,故选用BV16mm2,配线(3×16+2×10)。 路,从配电房至塔机,施工电梯 设备有塔机一台70KW,施工电梯台(Pe×103)/(3×380) (70+42)×1000)/(3×380) 98(A) 选择导线截面为即可,配线BV(3×75+2×25)。 路,从配电房至搅拌站, 设备有输送泵一台,90KW,750搅拌机台,46(Pe×103)/(3×380) (90+46)×1000)/(3×380) 120(A) 查表选用导线即可,配线BV(3×35+2×16)。 4路,从配电房至钢筋制作场,设备有弯钢机 台 9KW断钢机 台 12KW对焊机 台 100KVA(Pe×103)/(3×380) (9+12)×1000)/(3×380) 27(A) 查表选用导线10即可,配线BV(3×10+2×2)。 5从配电房至施工操作面(注:图上未表示,根据实际情况架设走向),设备有:振动器 台 7.5KW 圆盘锯 6台 18KW对焊机 3台 62.42KW 潜水泵 6台 12KW砂浆搅拌机 2台 6KW 车床 1台 5.5KW(Pe×103)/(3×380) (7.5+18+62.42+12+6+5.5)×1000)/(3×380) 79.74(A) 查表选用导线25即可,配线BV(3×25+2×16)。6路,从配电房至液压桩压桩机,设备有:液压桩压桩机 1台 95KW(Pe×103)/(3×380) (95×1000)/(3×380) 83.3(A) 查表选用导线16即可,配线BV(2×16+2×10)。 所有配线一律按TN-S系统配线,即三相五线制,工作零线和保护零线Pe要比相线小一个等级,Pe线必须用黄绿线双色线,防止接线错误。五、 安全用电技术措施及电气防火措施 整个工程低压供电系统采用TN-S保护系统(即三相五线制),电网系统作接地和重复接地保护,单台用电设备采用接零保护。 整个系统采用三级供电二级保护(即配电室中转配电箱单台用电设备) 对塔吊、施工电梯、提升架作重复接地和防雷保护。 对各类单台用电设备做到“一机一闸一漏电保护”,严禁一闸多机,不得用电线提拉各种电气设备、潜水泵在使用前必须作绝缘检测,使用中不能离水干抽,以免烧坏电机,并设专人看管。 手持电动工具应使用类工具、电源线不易过长,更不能随地乱拖使用,严禁使用类手持电动工具。 对钢筋制作房设备的进出线必须穿钢管敷设,钢管和设备金属外壳必须作接零保护。 现场移动的木工机械、振动器电机必须保护接零,接零不得少于两处,并不得承受张力。 开关箱、配电箱附近必须留有两人以上的作业通道,不得堆放、挤占电器作业人员的空间。 地下室潮湿场所守模作业,必须使用安全电压。 配电室门、窗都必须向外开,配电箱、开关箱必须有良好的防雨防尘措施并配锁。 现场线路必须满足安全距离要求,不能满足要求的地方作好防护措施。 施工现场临时配电线路按规范架设整齐,架空线路采用绝缘导线、绝缘子及临时电杆,室内外线路与建筑施工机具、建筑物及车辆、行人保持一定的安全距离,否则将采取安全保护隔离措施。 配电系统采取分段配电,各类配电箱、盘均应统一编号,停止使用的箱、盘应立即切断电源,箱门上锁。 各种电器设备和机械施工机具金属外壳和金属支架均应采用导线可靠接地、接零保护,塔吊、井架按规范应在塔吊顶和臂架端部装设防撞红色信号灯。 照明、动力支线电源应装设漏电保护装置,室内照明线路按规范布线和装设灯具,地下室和特殊场所按规范应使用安全照明电源。 电焊设备一台设置一个开关,外壳应做接零或接地保护一次线路长度不得超过m,二次线路不得超过m,进出端子应压接牢固,并安装可靠防护罩、焊机二次双线不到位时,不得用金属钢管或其它结构钢筋作回路地线,焊机设置点应有防潮、防雨、防晒和专人负责管理。 楼层电源引入、引上电源采用电线、穿芯保护和采用通用型橡胶电缆,根据用途需要每层和隔层设置配电箱。 各个楼梯口通道、电梯口通过必须有良好的夜间照明。 配电箱应配电箱和干粉灭火器。 临设生活区配电箱旁边应放干粉灭火器,以备电气失火用。 以上措施未尽事项,按建设部标准JGJ46-88执行。六、 施工用水计算根据现场施工特点和生活用水的需要,用水量大小都有一定的周期性,故考虑施工现场用水按平均每天170吨计算,生活区用水按每天40吨计算,总工期460天17040210(吨)总的施工用水和生活用水平均用水量×总天数210×47098700(吨)需用管径计算因总输水管用水量不大于2.5L/S,则流速选定为1.5M/S按公式35.7计算35.7 计算35.7 35.7×1.2946.05(MM)因此选用时水管50MM就可以。在施工现场修储水池一个,装水容量500吨,并安装加压水泵一台,以保证在停水或压力不够时使用。
