临时用电专项安全施工方案.doc

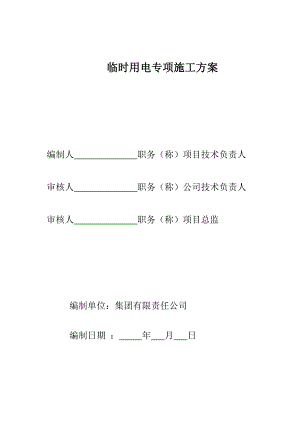

临时用电专项施工方案编制人 职务（称）项目技术负责人审核人 职务（称）公司技术负责人 审核人 职务（称）项目总监 编制单位：集团有限责任公司 编制日期 ： 年 月 日 某某市农村中小学教师集中居住区永丰小区标段 集团有限责任公司承建某某市农村中小学教师集中居住区永丰小区标段共三栋，总面积17241平方米。地处某某市永丰村5组，在本工程变电房设总配电箱，由当地市电供电。工地临时施工用电设计为两个独立的回路，由总配箱供电。采机械名称数量总功率（KW）机械名称数量总功率（KW）搅拌机2台11卷扬机2台15振动棒4台8.4平盘振动器2台3园盘锯1台5.5切割机1台1.14015塔吊2台52打夯机1台3.2对焊机2台240塑焊机1台120总额定功率11+15+8.4+3+5.5+1.1+3.2+52+240+120=459.2 KWP1=1.05(0.7×+240+120)=475.2KW 475.2×10003×380×0.75I1= = 962.6A 5.5×10003×380×0.75I2=11.14A用三级配电二级保护，设置总配电箱、分配电箱、开关箱。现场供电线路均采用电缆穿管埋地布置。具体布置详临时用电施工总平面图（附后）。每个回路施工现场临时电使用电气设备11+15+8.4+3+5.5+1.1+52+3.20.75 总配电箱总线段此段配线:BV-750-3×75+1×25+1×10-VG80D 分配箱至搅拌机开关箱线段:此段配线: BV-750-3×4+1×1.5-VG25DA 分配箱至卷扬机开关箱线段: 此段配线: BV-750-3×4+1×1.5-I4= = 4.25A 2.1×10003×380×0.75I5= = 11.14A 360×10003×380×0.75 5.5×10003×380×0.75 7.5×10003×380×0.75I3=15.19AVG25DA分配箱至振动棒开关箱线段:此段配线: BV-750-3×2.5+1×1.5-VG20DA分配箱至园盘锯开关箱线段: 此段配线: BV-750-3×2.5+1×1.5-VG20DAI6= =729.3A分配箱至对焊机、塑焊机开关箱线段: 此段配线: BV-750-3×10+1×2.5-VG 32 DA照明回路P=30KW: 照明主干线: BV-750-2×10照明支线: BV-750-2×2.5设计说明:1、本工程采用三相五线制380/220V供电，此回路按459.2 KW设计（动力），照明为独立回路按30KW设计。2、本工程配电箱：固定式配电箱底口距地1.4M，移动式配电箱底口与地面垂直距离大于0.6M，小于1.5M，拉线开关距地面高度为2.22.5M.I7= = 22.73A 5×1000220×13、本工程从配电房至各分配电箱均采用电缆穿PVC塑料电线管，埋地深度大于0.7M，路道处不小于1M，各段配线详图。4、本工程采用TN-S保护系统，接地母线用-40×4镀锌扁钢，保护接地与防雷接地共用，实测电阻值不大于4,保护线PE线不肥与零线混用。5、严格按照JG46-88施工现场临时用电安全技术规范施工，经验收合格后方能使用。集团有限责任公司某某市农村中小学教师集中居住区永丰小区标段 年 月 日 临时用电施工组织设计 本标段用电总量为459.2 KW，现场施工用电实行三级配电，二级保护。配电箱应尽可能放置在干燥通风处，室外电箱要有挡雨措施。配电箱、开关箱应安装端正，牢固，移动式配电箱、开关箱应安装在紧固的支架上。固定式配电箱和开关的底距地面应大1.3m，小于1.5m。移动式配电箱、开关底距地面应大于0.6m，小于1.5m。分配电箱应设置在荷载较为集中区域，分配电箱距开关的距离不大于30m。开关箱与其控制的用电设备的水平距离不大于3m，配电箱和开关箱周围应有二人可同时工作的空间，不得堆放其它物品。配电箱、开关箱内的工作零线应与接线端子板连接，并应与保护零线端子板分设。配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器不应带电的金属底座、外壳等必须作保护接零，保护零线应通过接线端子板连接。配电箱、开关箱内的连接线应采用绝缘导线，接头不得移动，不得有外露有电部分。配电箱、开关箱导线的进出线口须设在箱体的下底面，进出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。移动式配电箱和开关箱的进出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设置。所有配电箱应标明编号、名称、用途，并作分路标记。所有配电箱应配锁，由专人负责。（1）总配电箱：总电箱应装设总隔离开关和分路隔离开关，总熔断器和分路熔断器。本工程分路隔离开关设置三路，在钢筋加工机械和木工机械分别设置，其它分一路。并装设漏电保护器，若漏电保护器同时具备过负荷和短路保护功能则可不设熔断器。总开关电器的额定值应与分路开关相适应。总配电箱漏电保护器，其额定漏电动作电流不得大于75mA。额定漏电动作时应小于0.1S。（2）分配电箱：分配电箱应安装总隔离开关和分路隔离开关以及总熔断器和分路熔断器。分路隔离开关的数量应由该分配电箱控制用电设备的数量来决定。分配电箱和各分路应安装漏电保护器，其开关的额定值应与相应开关箱额定值相适应。分配电箱漏电动作电流不得大于50mA。额定漏电动作时应小于0.1S。（3）开关箱：每台用电设备应有各自专用的开关箱就近设备，距用电设备水平距离不大于3m。做到一机一闸一保护，并设有过载保护装置，禁止用同一个开关电器直接控制二台或二台以上设备。开关箱内的开关电器必须能在任何情况下都可以使用电设备与电流实行隔离。开关箱中必须装设漏电保护器，其开关的额定值与用电设备相适应。开关和漏电动作电流不得小于30mA。额定漏电动作时间应小于0.1S。照明用开关箱应单独设置，且应实行一闸一保护。（4）用电机械设备和手电动工具施工现场所使用用电机械设备和手动电动工具，均应符合国家标准、专业标准和安全技术规程，且要有产品合格证和使用说明。用电机械设备安装须由专业电工负责安装。非专业人员不得安装和拆除用电电器设备。电动机械要做好保护接零，但其电源线必须选用无接头的多股铜芯橡皮护套软电缆。其中黄/绿双色线在任何情况下只能用于保护零线或重复接地线。（5）照明现场施工用照明须装设单独开关箱，不能与动力电箱混合使用施工区照明采用橡胶电缆。生活、办公区照明用护套线或用铜芯线加套管及穿墙用套管护套，灯头线可用绞织线。a、施工区照明：在主体结构施工阶段，在塔吊和上安装一盏3.5KW镝灯，用于大面积照明。局部照明采用1KW碘钨灯照明，增加光照明度。主体结构完成后，砖墙和粉刷阶段采用碘钨灯照明。b、办公、生活区照明：职工集体宿舍照明使用36V安全电压供电，可有效防止使用除照明之外的其它用电器。办公室、库房等均采用220V电压作照明，每间装设一只插座。（6）施工现场的修理和维护施工现场用电由项目专业电工全面负责管理和维护所有。配电箱、开关应标明名称、用途、统一编号，在配电箱内标明分路标记，方便维修。所有配电箱、开关门均应上锁，配电箱由专业电工负责，开关箱由用电设备操作人员和电工负责。施工现场停止作业一小时以上或下班时，应将开关箱断电上锁。配电箱、开关箱应保持清洁，不得放置任何杂物。每只配电箱、开关箱须建立检查维修记录本，并每月进行检查、维修一次，并登记在卡，检查、维修人员必须是电工。检查、维修时须按规定穿戴绝缘鞋、手套，且须将前一级相应的电源分闸断电，并悬挂停电检修标志牌，严禁带电作业。（7）临时用电平面布置图（详附图）某某市教师集中居住区永丰区标段临时用电 施工组织设计 集团有限责任公司某某市农村中小学教师集中居住区永丰区标段编制日期 ： 年 月 日
