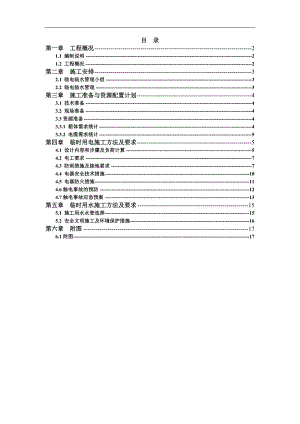

目 录第一章 工程概况21.1 编制说明21.2 工程概况2第二章 施工安排32.1 临电临水管理小组32.2 临电临水管理3第三章 施工准备与资源配置计划43.1 技术准备43.2 现场准备43.3资源准备43.3.1 箱体需求统计43.3.2 电缆需求统计5第四章 临时用电施工方法及要求54.1 设计内容和步骤及负荷计算54.2 电工要求74.3 防雨措施及接地要求74.4 电器安全技术措施104.5 电器防火措施114.6触电事故的预防124.7触电事故应急预案13第五章 临时用水施工方法及要求155.1 施工用水水管选择155.2 安全文明施工及环境保护措施16第六章 附图176.1附图17第一章 工程概况1.1 编制说明本方案为世纪城国际公馆四期71、72栋洋房工程现场临时用电用水专项施工方案。在考察施工现场的同时，认真地熟悉施工图、甲方提供的有关资料，本着充分利用自有资源、就地取材、合理布置、有效控制的原则，结合本项目管理特点编制本施工方案。1.2 工程概况工程名称工程地址工程类别占地总面积 2833.64 m2建设单位设计单位中科院建筑设计研究院有限公司监理单位质量监督部门东莞市质量监督站总包单位质量要求合格施工条件合同工期230天施工范围施工区域内的71、72栋洋房的土建及安装。第二章 施工安排2.1 临电临水管理小组项目经理安全主管技术负责机电经理生产经理安装班组土建班组说明：本小组是在项目部的统一管理下组织对本工程单独管理。2.2 临电临水管理2.2.1 用电管理 1、临时用电必须按“施工现场临时用电安全技术规范JGJ46-2005和 建设工程施工现场供电安全规范 GB 50194-93”编制施工用电施工组织设计制定安全用电技术措施和电气防火措施。 2、临时用电工程图纸单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 3、临时用电施工组织设计的内容和步骤： 1） 现场勘探，确定电源进线总配电箱，分配电箱的位置及线路走向。 2） 进行负荷计算，选择导线截面和电器的类型、规格。 3） 绘制电气平面图，和接线系统图。 4） 制定安全用电技术措施和电气防火措施。 4、施工现场临时用电安全技术档案： 1） 临时用电施工组织设计及修改施工组织设计的全部资料。 2） 技术交底资料。 3） 临时用电工程检查验收表。 4） 接地电阻测定记录。 5） 定期检（复）查表（工地每月，公司每季进行一次）。 6） 电工维修工作记录。5、安装、维修或拆除临时用电工程，必须由电工完成，现场临电电工必须持证上岗。电工等级应同工程的难易程度和技术复杂性相适应。第三章 施工准备与资源配置计划3.1 技术准备 3.1.1技术文件配置情况一览表名 称编 号施工现场临时用电安全技术规范（JGJ 46-2005）东莞市建设工程施工现场安全防护规范标准（GB/T50328-2001）建筑施工现场环境与卫生标准（GBJ50352-2005）施工现场临时用电安全技术规范（JGJ46-2005）建设项目工程总承包管理规范（GB/T50358-2005）建筑工程施工质量验收统一标准（GB50300-2001）建筑施工安全检查标准（JGJ59-99）3.2 现场准备现场给水主干管采用DN100 钢管，与业主方提供供水主管接水表驳接后沿建筑物，现场设置两个接口以65镀锌钢管作支管引入各楼层及加工区后用水集中处。71、72栋各设DN40镀锌给水干管，每层设置2个dn20支点水阀。为满足施工用水，由于城市水网的供给力不足，设置一个2m*2m*1.5m加压水池，负责给现场加压供水，用最大扬程为60m离心泵为水管加压，以确保水管末端用水。应用50、40、32钢管将水引向建筑物各竖向楼层供水，各楼层1.2M处设置25水阀，以满足施工用水以及消防用水 。现场供水管的安装维修以及施工用水的管理均由专业电工进行，需持证上岗；按定期检查和不定期抽查的安检方式监护，确保生产、生活用水正常供应。3.3资源准备3.3.1 箱体需求统计电箱名称数量（台）备注总配电箱1分配电箱2开关箱253.3.2 电缆需求统计名 称规格长度（m）备注BV-5×16mm2铜芯电缆130BV-4×150mm2+1×70mm2铜芯电缆190BV-4×150mm2+1×70mm2铜芯电缆160BV-4×25mm2+1×16mm2铜芯电缆230供 水管规格长度(m)备注100230钢管6530钢管50150钢管2550钢管第四章 临时用电施工方法及要求4.1 设计内容和步骤及负荷计算根据目前工程任务，现场主要负荷统计如下：序号机具名称规格型号数量单位单台功率KW使用动力KW1塔吊QTZ60102台22442提升机2台45903钢筋切断机ZJ4012台364钢筋弯曲机WJ4022台365钢筋调直机GT32台366木工圆盘锯MJ1046台3187加压泵1台7.57.58电渣压力焊4台451809电焊机4台1872合计 设备容量 P1 = 178 KW 合计 电焊机容量P2= 252 KW总计：机具设备容量P1= 178（KW）,电焊设备容量P2= 252（KW）。K1、K2需用系数（0.50.8），COSØ（0.60.8）S=1.05×（K1×Pi/COSØK2×P2） =1.05×（0.6×178/0.80.6×252） =1.05×（ 134151） =285（KVA）施工现场全面展开时，视在总功率为 285KVA,现甲方只提供400KVA变压器，可满足施工需求。配电柜亦是原总配电房即1#总配电房，主线路电缆采用一供电主回路。三级箱内分别设置保护零线端子板及工作零线端子板，在总断路箱处作一组工作接地与保护零线端子板压接地，要求接地阻值不大于4欧姆（实测2.5欧姆），供电方式为TN-S供电系统（三相五线制），接零保护。现场三级配电（总配电箱-分配电箱-开关箱），两级保护（总配电箱与三级配电箱分别设置漏电保护器）。第一级靠近电源侧漏电动作电流应小于100mA并大于30mA，漏电动作时间小于0.2s，第三级靠近负荷侧，漏电动作电流小于30mA，漏电动作时间不大于0.1ms，漏电保护器的安装要合理，动作时间灵敏可靠。根据现场施工的情况，结构施工时作业面施工照明采用1.5KW的镝灯照明。镝灯设专用灯架,灯架与操作面垂直距离不小于5，立完塔吊镝灯全部上塔吊。本建筑物施工现场消防水泵设在首层，施工期间市水网压力可以满足消防要求。根据现场用电回路负荷选择导线：根据施工现场地形、地势特点，以及施工机具的布置条件，施工现场平面内拟采用个2个总配电箱（即一主干线，一分干线，再分设分配电箱），上楼层的每一层设置一个三级箱（设漏电保护动作参数：30mA，0.1ms）。电缆型号分别根据具体用电终端的负荷情况选用，每栋上楼层的电箱用（主要负荷为焊机，约66KW）电缆选用4×252+1×122铜芯电缆。主回路配电计算：1）主干回路：机具设备容量P1= 178（KW）,电焊设备容量P2= 252（KW）根据：K1、K2需用系数（0.50.8），COSØ（0.60.8）S=285KVAIN=S/（1.732×U）=285/1.732/0.38=433A则：该回路采用：BV-4*1502+1*702；压降校验：§=P*L/C/s=285*250/75/120=6%,故满足要求。 P=285KVA,长度L=250米，系数C=75,电缆截面积s=150 4.2 电工要求1临电电工必须经过医生检查无妨碍从事电气工作的病症。2掌握必要的电气知识，电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。3电工应掌握用电安全基本知识和所有设备性能。4掌握触电解救法和人工呼吸法。上岗前按规定穿戴好个人防护用品。5停用设备应拉闸断电，锁好开关箱。6负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 7移动用电设备必须切断电源，在一般情况下不许带电作带电作业要设监护人。8按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。9应懂得触电急救常识和电器灭火常识。4.3 防雨措施及接地要求1施工现场各种配电箱，电焊机各种规定机具必须有防雨措施。现场的塔吊及高大设施（施工用塔吊、外脚手架及施工电梯）必须作防雷接地。使用的配电箱下方不得有积水，开关箱用完后应及时回收。防止雨淋，若被淋湿的开关箱及有关电器，须干燥摇测合格后使用。雨后电工人员应仔细全面的对施工机具及电缆配电箱等进行检查，所有漏电保护器应灵敏可靠。2配电箱及固定施工机具需做重复接地电阻值不大于4欧。塔吊防雷接地电阻值不大于10欧。外用脚手架防雷利用基础钢筋引出接地电阻不大于10欧，间距不能大于20m。以上各种接地电阻值要在5、6、7、8、9、10、11、12月每月摇测一次，要有摇测记录。重复接地采用长1.2m40*4角钢打入地下，采用不小于4 mm2双色地线进行对配电箱接地端子或固定施工机具金属外壳可靠连接，并测试是否满足要求，否则增加接地极以满足要求。塔吊及外用脚手架防雷接地可充分利用基础接地装置，接地线（不小于12 mm2镀锌圆钢）连接采用搭接焊,搭接长度符合规范要求（双面焊长度大于10cm）。焊接处焊缝饱满并有足够的机械强度 ，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。接地装置设计图，详见如下：配电箱重复接地4.4 电器安全技术措施 1.现场业主提供的电源有原有围墙保护，设置的一级配电箱符合规定要求的电箱，并做了警示标志。2.现场使用的配电箱必须符临电标准，室外使用的配电箱必须有防砸、防雨棚，加设围栏并设置操作平台。配电箱周围不能有杂物，应有编号、内设系统图，箱内设备必须完好，带电体不能明露。漏电器必须灵敏可靠，箱内必须单独设立工作零线端子板，下线整齐。箱体外壳接零保护必须牢固，箱内清洁、一箱一闸一漏。3. 电缆敷设：施工现场使用的各种导线必须按规定敷设。地埋穿管电缆敷设必须要符合规程、规范的要求，并做好标志。要有防压，砸，碾等措施。现场从一级箱接至二级箱采用地埋穿管敷设。4.各支路终端PE线必须做重复接地，其接地电阻不大于10欧姆。每个塔吊必须分别做二路单独接地其接地电阻不的大于4欧姆。外架应设防雷接地，接地电阻值应小于10欧姆。5 .现场施工机具：凡进入现场的施工机具必须有合格证，机具使用必须设开关箱，并符合一机、一箱、一闸、一漏的规定。电锯、砂轮机严禁使用倒顺开关。电焊机前后防护罩齐全牢固，机体完好，下方用绝缘物垫好，必须加装JZ-弧焊机防触(漏)电保护器。手持电动工具及小型机具必须有二级漏电保护，同时有可靠的接地保护。6. 1）在一个工作场所内，不得只装设局部照明。2）在正常湿度时，选用开启式照明器（一般灯具）。3）在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。4）对有爆炸和火灾危险的场所，必须安装与危险场所等级相适应的照明器。5）在振动较大的场所，选用防振型照明器。6）照明器具和器材的质量应合格，不得使用绝缘老化破损的器具和器材。7）在特殊场所照明应使用安全电压照明器，在潮湿和易触及带电体场所电压不大于36V。卫生间使用防潮灯具，现场库房、油料库试验防爆灯具。8）在单相及二相线路中零线与相线截面相同；在三相四线制线路中，当照明灯为白炽灯时，零线截面为相线二分之一，当照明灯具为气体放电灯或逐相切断的三相照明电路中零线截面按最大负荷相的电流选择。9）照明灯具的金属外壳必须做保护接零。单相照明回路的开关箱（板）内必装设漏电保护器，插座严格实行左零右火制。10）室外灯具距地面不得低于3m，室内不低于2.4m。11）罗口灯头的绝缘外壳不得有损伤和漏电，火线（相线）应接在中心触头上，零线接在罗口相连的一端。12）暂设工程的灯具宜采用拉线开关，拉线开关距地面23m，其他开关距地面高度为1.3m，与出入口的水平距离为0.150.20m。严禁将插座与搬把开关靠近装设，严禁在床上装设开关。13）电器、灯具的相线必须经开关控制，不得将相线直接引入灯具；14）不得把照明线路挂设在脚手架以及无绝缘措施的金属构件上，移动照明导线应采用橡胶电缆线，严禁采用其他软线。手持照明灯具应使用安全电压，照明零线严禁通过熔断器。4.5 电器防火措施1.对重点部位如总配电箱、电焊机、各分配电箱周围必须设围栏，有安全通道、不堆放易燃物品及杂物，悬挂警示牌，设电气专用灭火器材，要经常巡视检查，发现问题及时解决。2.电箱、闸具要绝缘良好，配线与闸具要匹配，必须达到一机、一箱、一闸、一漏的要求，相线工作零线和保护零线与接线柱或端子板压接牢固，弹垫齐全以免发烫，电焊机一、二次防护罩齐全，二次线要使用线卡子，双线到位，不能借路使用。3.现场使用的高负荷、高热点照明灯具应固定好，与易燃物保持安全距离，要有专闸控制，低压变压器要求进箱保护，有可靠接零保护，二次线敷应分开，灯头接点必须包好，对易燃易爆的部位，（如油料房等）必须使用防爆灯具。生活区及办公室严禁使用电炉子（特殊工种使用，必须由消防保卫部门批准）。4.6触电事故的预防1、定期检查制度电工每日做临电的巡查记录，及时发现用电伤害隐患，并做及时整改；每周组织项目部电气主管、安全员进行自检；定期组织监理及甲方对临电进行验收，具体验收方案如下：临时用电现场验收记录序号检查项目检查内容发现隐患复检结果1工地附近高压线防护 按防护方案进行防护并做到严密，安全可靠。2接地与接零保护系统 工作接地、重复接地、保护零线正确、牢固可靠。重复接地不少于3处。 工作接地电阻不大于4，重复接地电阻不大于10。 保护零线引出正确，并单独敷设不作它用，采用绿 /黄双色线其截面与工作零线截面相同是相线的1/2。3配电箱开关箱 总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。 分配电箱设置正确并与开关箱距离不大于30m。 开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3m。 固定电箱安装位置正确，高度在1.31.5m。 移动电箱安装高度在0.61.5m。 电箱底进出线，不混乱，箱内无杂物，有门 有锁，有防雨措施。 闸具齐全完好。4现场照明 现场照明回路有漏电保护器，并灵敏可靠。 灯具金属外壳已做接零保护。室内灯具安装 高度大于2.4m，低于2.4m使用安全电压供电。手持照明灯具使用36V以下照明。5配电线路 电线无老化、破皮，有线路过道保护。并在电杆上用横担固定，绝缘子分档架设。 架空线路架在专用电杆上，严禁架在树木、脚手架上。 架空线路符合规范要求并已使用五芯电缆架设或埋地并符合要求。 闸具、熔断器参数与设备容量匹配，没有用其它金属丝代替熔断丝。7变配电装置 露天变压器设置符合规定要求，配电间符合规 范要求，并有可靠安全的防护措施，及正确悬挂警告标志，门应朝外开，有锁。 变配电室内不得堆放杂物，并没有消防器材。 发电机组及其配电室内严禁存放贮油桶，发 电机设有短路、负荷保护。8其它 除以上内容发现的其它隐患。4.7触电事故应急预案1、脱离低压电源的方法：如果事故离电源开关较近,应立即切断电源开关:事故离电源开关太远,不能立即断开、救护人员可用干燥的衣服、手套、绳索、木板、木棒等的绝缘杆或绝缘物作为工具,拉开触电者或挑开电源线使之脱离电源;如果触电者因抽筋而紧握电线,可用干燥的木柄斧、胶把钳等工具切断电源线;或用干木板、干胶木板、等绝缘物插入触电者身下,以隔断电流。2、脱离电源后的救援：触电者脱离电源后,应尽量在现场救护,搬运中也要注意触电者的变化,按伤势轻重采取不同的救护方法。如触电者呈一定的昏迷状态,还末失去知觉或触电时间较长,则应让他静卧、保持安静、在旁看护并邀请医生诊断治疗。如触电者已失去知觉,但还有呼吸和心脏跳动,应使他舒适地静卧及解开衣服,让他闻点氨水或在他身上泼点冷水摩擦全身,使他发热。如天冷还要注意保温,同时迅速请医生诊治如发现呼吸困难或逐渐衰弱并有痉挛现象,则应立即进行人工氧合-即用人工的方法,以起到恢复心脏跳动和人工呼吸相配合的作用。如触电者呼吸、脉搏、心脏、均已停止,也不能认为已经死亡必须立即人工氧合,进行紧急救护。同时请医生抢救。3、人工氧合基本内容和步骤工人氧合是触电急救行之有效的科学方法,氧合包括人工呼吸和心脏挤压(即心脏按摩两种方法)。根据触电者的具体情况,这两种方法单独应用,也配合应用。口对口(鼻)式人工呼吸法的步骤:让触电者仰卧,头部尽量后仰鼻孔朝天,下颚尖部与前胸大体保持在一条水平线上;触电者颈部下方可以垫起,但不可在触电者头部下方垫枕头或其他物品,以免堵塞呼吸道。使触电者鼻孔(或口)紧闭,救护人深吸一口气后紧靠触电者的口(鼻)内吹气,时间约2S。吹气完毕,立即离开触电者的口(鼻),并松开触电者的口(或鼻),让他自行呼吸,时间为3S。心脏挤压的操作方法、步骤:如果触电者呼吸没停而心脏跳动停止了,则应进行心脏挤压。施行胸外挤压是使触电者仰卧在比较坚实的地或地板上,仰卧姿势与口对口(鼻)人工呼吸的姿势相同。操作方法如下:l 救护者跪在触电者腰部一侧或者骑跪在他的身上,两手相叠,手掌根部放在心窝稍高一点的地方,即两乳头间略下一点,胸骨下三分之一处。l 掌根用力向下(脊背方向)挤压,压出心脏里面的血液。对成年人应压陷34。以每秒挤压一次,每分挤压60次为宜。l 挤压后掌根迅速全部放松,让触电者胸廓自行复原,血液充满心脏。放松时掌根不必完全离开胸廓。触电者如系儿童,只要一只手挤压,用力要轻一点,以免损伤胸骨,而每分钟挤压100次。应当指出,心脏跳动和呼吸相互联系的,心脏跳动停止了,呼吸很快就会停止;呼吸停止了,心脏跳动也维持不了多久。一旦呼吸和心脏跳动但停止了,则应当同时进行口对口(鼻)人工呼吸和胸外心脏挤压。如果现场一个人抢救,则两种方法交替进行,每吸气34次,再挤压1015次。急救过程中,如果触电者身上出现尸班或身体僵硬,经医生做出无法救活的诊断后方可停止人工氧合。4、事故处理程序1、当触电事故发生后,事故发现第一人应立即大声呼救,报告责任人(项目经理或现场负责人)2、项目管理人员获得求救信息确认触电事故发生后,应:l 立即采用绝缘材料等器材使触电人员离开绝缘体。l 立即向当地医疗卫生(120)电力部门报告。l 立即向所属公司集团公司上报事故的初步原因、范围、估计结果。l 组织项目职工自我救护队伍进行施救。(5)保护事故现场3、当事人被送入医院接受抢救后,紧急小组应做好以下工作:l 做好与当事人家属的接待洽谈善后处理工作。l 做好与当地有关部门的沟通、汇报工作。4、对发生触电事故的电气线路设备,进行全面检查和恢复工作。第五章 临时用水施工方法及要求5.1 施工用水水管选择5.1.1 现场施工用水量采用商品砼，现场施工用水主要集中在砌砖、抹灰、冲洗模板、混凝土养护、楼地面水泥砂，施工用水定额为：冲洗模板5L/m2，混凝土养护200L/m3，总用水量按最不利考虑，施工高峰期每台班工作量为：混凝土养护600m3，冲洗模板3000m2。q1=K1×Q1×N1×K2/（T1×t×8×3600）式中：q1施工工程用水量（l/s）K1未预计的施工用水系数（取1.1）； K2用水不均衡系数（取1.5）； N1施工用水定额,主要考虑砼养护,取200(l/m3)； T1有效工作日； t每天工作班数；(班)q1=1.1×6003200+533000×1.5/（1×3×8×3600）=2.58（l/s）5.1.2机械用水量计算（综合考虑）q2=K1×Q2×K3×N2/（8×3600）式中：q2施工机械用水量（l/s）K1未预计施工用水系数（取1.15）； K3用水不均衡系数（取2.0）； Q2机械台数量为16台N2用水量取500（l/台.小时）；q2=1.15×8×2.0×500×8/（8×3600）=2.55（l/s）5.1.3 工地生活用水量Q3=P1×N3×K4/（t×8×3600）式中：q3施工生活用水量（l/s）；P1施工现场生活高峰期昼夜人数，取300人； N3施工现场生活用水定额。取60（l/人*班）； K4施工现场用水不均衡系数，取1.5； t每天工作班数；q3=300×60×1.5/（8×3600）=0.93（l/s）5.1.4 生活区用水量Q4=P2×N4×K5/（24×3600）式中：Q4生活区生活用水量（l/s）；P2生活区人数，取300人； N4生活区昼夜全部生活用水定额。取100L； K5施工现场用水不均衡系数，取2； t每天工作班数Q4=300×100×2/（24×3600）=0.69（l/s）5.1.5 计算消防用水量 本工程建筑面积为19778.27m2，按火灾同时发生次数为1次，选用消防用水量为10L/s。5.1.6 施工总用水量Q计算Q=q1+q2+q3+q4=6.75（l/s）施工现场消防用水量：q5取10 (l/s) 大于Q1，工地面积小于5ha，故总用水量为区Q= 10×1.1=11(l/s)5.1.7 供水管径总用水管径的计算：D2 = 4×Q/（×V×1000）式中：V取1.5m/s。D2 = 4×11/(3.14×1.5×1000) =0.097m根据计算施工区域的主供水管管径需采用100mm。5.2 安全文明施工及环境保护措施1现场沿用原有排水沟，排水沟宽300mm，最浅处深200mm，排水坡度按5，局部采用自制钢栅。2在排水沟端头设沉淀池，所集的水经沉淀后再排入业主指定的市政水道接入点。3在现场厕所外侧修建化粪池，污水经化粪池排入业主指定的市政污水井。4施工现场的水污染防止措施1）现场搅拌机前台及运输车辆清洗处设置沉淀池。排放的废水要排入沉淀池内，经二次沉淀后，方可排入市政污水管线或回收用于洒水降尘。未经处理的泥浆水，严禁直接排入城市排水设施。2）乙炔发生罐污水排放控制。施工现场由于气焊使用乙炔发生罐产生的污水严禁随地倾倒，要求专用容器集中存放，倒入沉淀池处理，以免污染环境。3）油漆油料库的防漏控制。施工现场要设置专用的油漆油料库，油库内严禁放置其它物资，库房地面和墙面要做防渗漏的特殊处理，储存、使用和保管要专人负责，防止油料的跑、冒、滴、漏、污染水体。4）禁止将有毒有害废弃物用作土方回填，以免污染地下水和环境。第六章 附图6.1附图1施工临时用电用水平面示意图2电气安装系统图3给水系统图
