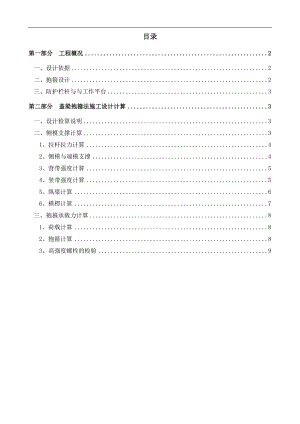

目录第一部分 工程概况2一、设计依据2二、抱箍设计2三、防护栏杆与与工作平台3第二部分 盖梁抱箍法施工设计计算3一、设计检算说明3二、侧模支撑计算31、拉杆拉力计算42、侧模与端模支撑43、背带强度计算54、竖带强度计算55、纵梁计算66、横楞计算7三、抱箍承载力计算81、荷载计算82、抱箍计算83、高强度螺栓的检验9第一部分 工程概况一、设计依据（1）交通部行业标准，公路桥涵钢结构及木结构设计规范（JTJ025-86）（2）桥梁施工常用数据手册 人民交通出版社（3）公路施工手册，桥涵（上、下册）交通部第一公路工程总公司。（4）路桥施工计算手册 人民交通出版社（5）我单位的桥梁施工经验。二、抱箍设计采用两块半圆弧型钢板（板厚t=16mm）制成，焊接材料应根据母材情况按规范要求选用，抱箍内表面喷砂处理，钢板面保持粗糙。抱箍对应的螺栓孔在同一中心线上，孔径偏差符合相关加工精度要求，不允许在螺杆截面上因加工偏差形成剪应力。抱箍内侧面周长较桥墩立柱周长小3050mm，直径等于立柱直径，一套加工成两块，两块抱箍加工成对称件。抱箍紧固使用符合国标要求的高强螺栓，高110cm，采用40根M20高强螺栓连接。抱箍紧箍在墩柱上产生摩擦力提供上部结构的支承反力，是主要的支承受力结构。三、防护栏杆与与工作平台(1)栏杆采用50的钢管搭设，在横梁上每隔2.4米设一道1.2m高的钢管立柱，竖向间隔0.5m设一道钢管立柱，钢管之间采用扣件连接。立柱与横梁的连接采用在横梁上设0.2m高的支座。钢管与支座之间采用销连接。(2)工作平台设在横梁悬出端，在横梁上铺设2cm厚的木板，木板与横梁之间采用铁丝绑扎牢靠。第二部分 盖梁抱箍法施工设计计算一、设计检算说明1、设计计算原则（1）在满足结构受力情况下考虑挠度变形控制。（2）综合考虑结构的安全性。（3）采取比较符合实际的力学模型。（4）尽量采用已有的构件和已经使用过的支撑方法。2、对部分结构的不均布性采用较大的均布荷载。3、本计算结果适合于三联大桥桥墩盖梁施工，白沙布中桥可以借鉴。4、本计算未扣除墩柱承担的盖梁砼重量。以做安全储备。5、抱箍加工完成实施前，必须先进行压力试验，变形满足要求后方可使用。二、侧模支撑计算按内部振捣器计算，设初凝时间为3小时，混凝土入模时温度考虑25C°，浇筑速度按12m3/小时计算，砼坍落度912cm。新浇混凝土考虑侧压力强度和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。计算公式为：，式中：混凝土的重力密度取26KN/m3新浇筑混凝土的初凝时间为3hT混凝土的温度25V混凝土的浇灌速度取0.6m3/h混凝土侧压力计算高度1.4m不掺外加剂时取1.0；混凝土坍落度为110mm150mm时，影响修正系数取1.15新浇砼侧压力振捣砼时侧模产生的荷载为4KN/m2新浇砼总侧压力有效压头高度1、拉杆拉力计算荷载组合：混凝土振捣产生侧压力为4KN/m2，混凝土每次入模容积按0.2m30.8m3考虑，则：选用螺栓，容许拉力2、侧模与端模支撑侧模为特制大钢模,面模厚度为5mm，肋板采用6.3×6.3×6角钢，高6.3cm，钢模肋板外设三道纵向背带，背带采用10cm×10cm方木。侧模背带外侧设置竖带，竖带采用12.6槽钢按60cm布置，竖带高1.7m孔距1.5m，上下各设一条16螺栓作拉杆，在竖带外设48的钢管斜撑，支撑在横梁上。3、背带强度计算背带直接承受模板传递的荷载，通常按照均布荷载的单跨两跨连续梁计算，根据模板系设计图，背带间距为60cm,采用10cm×10cm方木，方木截面惯性矩IX和截面抵抗矩WX分别为:A= b×h 100cm2, Wt = bh2/610×102/6166.67 cm3,IX = bh3/12 =10×103/12833.33 cm4;,可。4、竖带强度计算竖带采用2-10槽钢按55cm布置，竖带高1.7m孔距1.5m，上下各设一条16螺栓作拉杆，在竖带外设48的钢管斜撑，支撑在横梁上。5、纵梁计算（1）盖梁砼自重：（2）底模模板自重(根据计算手册资料)（3）施工活荷载与其它荷载（3）砼入模荷载拟采用工字钢作为纵梁跨中弯矩：6、横楞计算横楞拟采用10槽钢横楞拟采用10cm×10cm方木A= b×h 100cm2, Wt = bh2/610×102/6166.67 cm3,IX = bh3/12 =10×103/12833.33 cm4三、抱箍承载力计算1、荷载计算（1）砼荷载（2）模板自重按（3）纵梁自重总荷载最大的支撑反力反映在摩擦箍与纵梁支撑点处，摩擦箍采用A3钢板制作并作喷砂处理，盖梁荷载对摩擦箍的滑动压力为支座反力，支座反力按外伸悬臂梁计算。2、抱箍计算抱箍采用厚A3钢板制作，抱箍（钢板）高度为，钢板与混凝土柱接触面考虑不作喷砂等加工处理，根据规范规定，用钢丝刷清除浮锈或未经处理的干净轧制表面，接触面摩擦系数为0.3，抱箍承受轴力。计划抱箍两侧各采用20个8.8级M20高强螺栓，M20高强螺栓容许予拉力P值为。单个高强螺栓抗剪承载力设计值式中单个高强螺栓抗剪承载力设计值予拉力m 抗滑移（摩擦）系数 传力摩擦面数0.9 螺栓受力非均匀系数摩擦箍承受的滑动压力为支座反力，抱箍抗滑力应大于支点反力，即。钢板强度验算摩擦箍构件厚度，构件的毛截面强度为高强螺栓计算使用数量3、高强度螺栓的检验扭矩法：（1）将螺母退回600左右，用表盘式定扭扳手测定拧回至原来位置时的扭矩值，若测定的扭矩值较施工扭矩值低10以内即为合格。（2）用表盘式定扭扳手继续拧紧螺栓，测定螺母开始转动时的扭矩值，若测定的扭矩值较施工扭矩值大10以内即为合格。转角法：( 1)检查初拧后人螺母与螺尾端头相对价置所划的终拧起始线和终止线所夹的角度是否在规定的范围内。( 2)在螺尾端头和螺母相对位置划线，然后完全卸松螺母，再按规定的初拧扭矩和终拧角度重新拧紧螺栓，观察与原划线是否重合，一般角度误差正负10度为合格。 (3)高强度螺桂连接副终拧后应检验螺栓丝扣外露长度，要求螺栓丝扣外露23扣为宜，其中允许有10的螺栓丝扣外露1扣或4扣，对同一个节点，螺栓丝扣外露应力求一致，便于检查。 (4)其他检验项目。 1)高强度螺栓连接摩擦面应保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢和不应有的涂料等。 2)高强度螺栓应自由穿入螺栓孔、不应气割扩孔，遇到必须扩孔时，最大扩孔量不应超过12d(d为螺栓公称直径)。
