南宁市滨河路连接创新路东段桥梁项目施工组织设计.doc

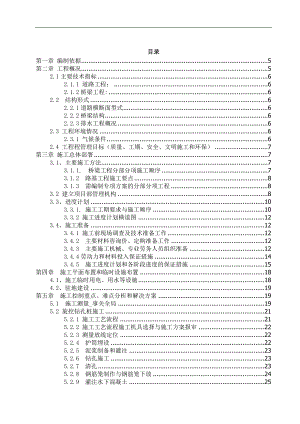

目录第一章 编制依据5第二章 工程概况52.1主要技术指标62.1.1 道路工程：62.1.2桥梁工程:62.2 结构形式62.2.1道路横断面型式62.2.2桥梁结构62.2.3排水工程概况62.3 工程环境情况62.3.1 气候条件62.4 工程程管理目标（质量、工期、安全、文明施工和环保）7第三章 施工总体部署73.1、主要施工方法73.1.1. 桥梁工程分部分项施工顺序73.1.2 路基工程施工要点83.1.3 需编制专项方案的分部分项工程83.2 建立项目部管理机构83.3、进度计划103.3.1. 施工工期要求与施工顺序103.3.2 施工进度计划横道图123.4、施工准备123.4.1 施工前现场调查及技术准备工作123.4.2 主要材料咨询价、定购准备工作123.4.3 主要施工机械、专业劳务人员组织准备123.4.4劳动力和材料投入保证措施143.4.5 施工进度计划和各阶段进度的保证措施15第四章 施工平面布置和临时设施布置184.1、施工临时用电、用水等设施184.2、驻地建设19第五章 施工控制重点、难点分析和解决方案195.1 施工测量_事关全局195.2 旋挖钻孔桩施工215.2.1 施工工艺流程215.2.2 施工工艺流程施工机具选择与施工方案报审225.2.3 测量放线定位225.2.4 护筒埋设225.2.5 泥浆制备和灌注235.2.6 钻孔施工235.2.7 清孔235.2.8 钢筋笼制作与钢筋笼下放245.2.9 灌注水下混凝土255.2.10 成桩检测275.2.11 桩基工程质量控制要点275.3桥墩、桥台施工285.3.1施工工艺流程285.3.2 测量放线285.3.3 基坑开挖295.3.4 钢筋制作、安装295.3.5 模板安装295.3.6 混凝土施工295.4 箱梁施工305.4.1箱梁施工工艺流程305.4.箱梁满堂支架、模板305.4.3 箱梁钢筋制作与安装325.4.4 箱梁混凝土施工335.4.5 箱梁预应力张拉345.4.6 箱梁预应力孔道压浆355.4.7 箱梁支架模板拆除355.5 桥面铺装及附属工程施工355.6 台背填方365.7 路基土石方施工375.7.1 弃方的处理375.7.2基底处理375.7.3路基填筑375.7.4路基整修、检查及验收385.7.5 路基边坡绿化385.8 级配碎石底基层施工395.9水泥稳定碎石基层施工（采用中心站集中拌合法）405.10 排水工程施工425.11 混凝土路面施工445.12、路缘石、条石安砌465.13 人行道工程465.14 雨季施工47第六章 安全文明施工与环境保护486.1安全保证措施486.1.1、安全承诺486.1.2、安全保证体系486.1.3、安全教育526.1.4、施工安全技术交底526.1.5、安全检查526.1.6、特殊工种持证上岗526.2 场内交通及水电设施安全措施536.3 路基工程施工安全措施536.4 水泥砼路面施工安全施工措施536.5 机械设备操作安全措施546.6 防火防爆措施566.7 文明施工及环境保护措施566.7.1、组织机构566.7.2、施工现场管理566.7.3、环境卫生措施576.7.4、现场消防保卫、保健急救措施576.7.5、减少噪音及降低环境污染措施58第七章 质量保证与策划597.1 质量承诺597.2 质量保证体系597.3 质量管理组织机构627.4 质量管理规章制度637.5 施工前的材料与设备检查647.6 施工过程中的质量管理与检查647.7 交工验收阶段的工程质量检查与验收647.8 工程施工总结及质量保证期管理657.9 各分部分项工程保证质量的技术措施657.9.1 测量工程质量保证措施657.9.2 路基工程施工质量保证措施657.9.3 级配碎石基层质量保证措施667.9.4 水泥稳定碎石基层质量保证措施667.9.5 水泥砼路面质量保证措施677.9.6、桩基工程施工质量保证措施677.9.7、钢筋工程施工质量保证措施697.9.8、模板工程质量保证技术措施707.9.9 混凝土工程施工质量保证措施727.9.10、人行道铺装工程质量保证措施747.9.11、排水工程质量保证措施74第八章 新技术应用758.1 综合项目管理系统7582 测量新设备758.3、 新技术、新材料75第九章 项目班子配备769.1 现场项目组织机构769.2 管理人员职责分工76第十章 附图表7910.1 施工现场平面布置图7911.2 临时用地表7910.3 施工进度计划图79施 工 组 织 设 计第一章 编制依据1.1 设计图纸及工程招投标文件；1.2 本项目施工合同；1.3 工程现场及周边施工条件;1.4 国家、行业标准规范a、建筑地基处理技术规范JGJ79b、建筑基坑支护技术规程JGJ120c、公路桥涵施工技术规范JTG/ F 502011d、给水排水管道工程施工与验收规范 GB50268-2008e、城镇道路工程施工与验收规范 CJJ12008f、公路路面基层施工技术规范 JTJ0342000g、施工现场临时用电技术规范JGJ462005h、建筑施工碗扣式钢管脚手架安全技术规范JGJ1662008i、建筑施工安全检查标准JGJ592011第二章 工程概况工程名称： 某某市某某水系一期工程子项目（可利江心圩江连通运河）滨河路连接创新路东段桥梁工程 工程地点： 某某市滨河路 工程内容： 市政道路、桥梁、排水 工程立项批准文号： 南发改地区20105号 资金来源： 政府投资。 建设单位： 某某市相思湖新区投资建设发展有限责任公司发包人代表：指发包人指定的派驻施工场地(现场)的全权代表。姓 名：监理单位：某某工程咨询管理有限公司 2.1主要技术指标 2.1.1 道路工程：城市次干路级；道路宽度：40米；计算行车速度：40km/h；2.1.2桥梁工程:桥面设计荷载：汽车荷载：城-A级；人群荷载：3.0KN/m²。管线荷载：每侧按5KN/m进行估算，栏杆立柱荷载：2.5KN/m，竖向荷载：1.2KN/m；设计基准期：100年，结构重要性系数1.1，设计安全等级：一级。耐久性设计环境类别：类（温暖地区的大气环境）；桥下净空要求：桥梁下通航净高为3.5米，满足游船通行要求。设计洪水位：73.46米，满足行洪要求。抗震设防标准：抗震设防烈度7度。2.2 结构形式2.2.1道路横断面型式道路标准横断面型式采用三块板形式，划分为：B=5m（人行道+4m（非机动车道）+3m（侧分带）+16m（主车道）+3m（侧分带）+4m（非机动车道）+5m（人行道）=40m。2.2.2桥梁结构桥梁采用28m+40m+28m等截面预应力整体式现浇箱梁，分幅设计，左右幅之间设置2cm断缝。桥墩采用薄壁门式双柱墩接承台配桩基础，A0、A3桥台采用实体台身接承台配桩基础。桥梁采用28m+40m+28m等截面预应力整体式现浇箱梁，分幅设计，左右幅之间设置2cm断缝。桥墩采用薄壁门式双柱墩接承台配桩基础，A0、A3桥台采用实体台身接承台配桩基础。2.2.3排水工程概况本工程雨水管道全长205米（不含进水井连接管），管径600mm。雨水检查井6座，四联进水井17座。2.3 工程环境情况2.3.1 气候条件某某市属季风热带北缘，南亚热带季风气候，受海洋季风调节，全年阳光充足，雨季充沛，气候温和，白天夏长冬短，热雨同季，干湿季节分明。年平均气温21.7，1月最冷，平均气温12.8，极端最低气温-2.1；7月最热，平均气温28.2，极端最高气温40.4。春季气温低，天气多变，忽冷忽热，多连绵细雨；夏季高温多雨，热季较长，69月平均气温都在26以上，夏季午后常有雷阵雨，雨后气温下降。每年4月后，降雨日多，雨季多出现在68月，月雨量都在200毫米以上。年平均降雨量为1300.6毫米，年最大降雨量为1970.6毫米，年最少降雨量为952.8毫米。2.3.2 周边道路、水、电及社区情况 本项目周边道路畅通，水电可向当地电力公司/水务公司申请接装，材料进出方便。 本项目所处滨河路是某某市高新区重点路段，对文明施工要求严格，施工过程需增加投入，细致管理，严格按某某市要求进行围护、封闭施工。2.4 工程程管理目标（质量、工期、安全、文明施工和环保）1、工程质量全面达到城镇道路工程施工与验收规范合格标准。2、施工工期为120日历天。3、杜绝重大人身、机械安全事故发生，工伤事故率控制在1以内。实现“五无”，即“无死亡、无重伤、无坍塌、无中毒、无火灾”，争创区安全文明工地。4、严格按照ISO9001:2008质量体系，GB/T28001-2001环境、职业健康安全及某某市建设工程文明施工标准进行现场施工管理，强化施工现场科学管理，满足现场环保要求，争创高新区安全文明工地。第三章 施工总体部署3.1、主要施工方法3.1.1. 桥梁工程分部分项施工顺序 1.1 河道砂土围堰，清除淤泥； 1.2 桩基:旋挖钻孔桩成孔吊车下施工钢筋笼灌注水下混凝土成桩 1.3 承台:四角定位开挖土方破除桩头浇筑垫层混凝土安装承台钢筋模板浇筑承台混凝土(可能涉及基坑支护) 1.4 墩柱:测量定位安装墩柱钢筋吊装半圆柱钢模浇筑泵送混凝土 1.5 桥台: 四角测量定位安装钢筋吊装钢模浇筑泵送混凝土 1.6 箱梁:编制支架模板专项目方案（计算、专家论证）基底换填、硬化搭设支架（间距控制）安装底模支架预压（变形、沉降测量监控）检查、调整、加固支架安装箱梁底板、隔板钢筋、预应力管道浇筑大体积C50混凝土安装顶板钢筋、预应力管道浇筑顶板C50混凝土C50强度检测、确认预应力张拉灌浆、封堵养护拆除模板、支架。 1.7 桥面及附属工程主要是做好细部控制。3.1.2 路基工程施工要点2.1 路基挖方与弃置:主要是做好土方弃置方案，找好经济、符合城市规定的排放地点、组织好运输管理。2.2 路基填方: 选择符合规范要求的填土材料(试验验证)，组织挖运，控制含水量、分层填筑。3.1.3 需编制专项方案的分部分项工程临时用电方案；钢筋施工方案；混凝土施工方案；承台基坑开挖专项方案；满堂支架模板专项方案（专家论证）；预应力施工专项方案。3.2 建立项目部管理机构 按照合同要求及工程特点，选派桥梁施工经验的项目经理、技术负责人组建项目管理班子，调查施工现场、熟悉设计图纸及相关规定、规范，编制施工组织设计、专项施工方案，组织熟练劳务工人、适用的材料、合理的机械组合进场施工。项目管理班子由项目经理、副经理、技术负责人、施工员、测量员、质检员、计量员、安全员、材料员等管理人员组成，见项目机构框图。项目机构框图项目经理项目副经理项目技术负责人测量员质检员施工员材料员综合治理员安全员计量各专业施工队项目部班子受公司委托，代理执行项目管理职责，在工作中必须明确个人职责，努力做好各项目管理工作，力求满足业主、监理、第三方及公司的期望。项目班子成员组成见下表：滨河路连接创新路东段桥梁项目成员表岗位姓名职称执业或职业资格证明证书名称证号专业项目经理彭波高工建造师桂245070801540市政公用工程项目副经理袁广夫高工建造师00019101市政公用工程技术负责人孙庆柳高工职称证0801612工民建施工员谭超慧工程师施工员证1518056土木工程施工员杨焕云工程师施工员证1516119水利水电建筑工程质检员毛琼工程师质检员证0113878工业企业管理安全员李超胜工程师安全员证1522682工民建材料员姜敏工程师材料员证0205100110园林造价员刘艳丽工程师造价员证桂09BJ00605房屋建筑工程测量员侯 宏工程师测量员证0420000000402464工民建3.3、进度计划3.3.1. 施工工期要求与施工顺序 本项目合同工期120天，工期很紧，且按照历年施工经验，一旦进入春节劳务人员回乡，春节后开始小雨绵绵，需安排桥梁与路基、排水平行施工。施工准备围堰清淤回填硬化承台墩柱桩基桥台桥面及附属工程箱梁施工路基填方、排水工程箱梁支架、模板路级底基层、基层路面面层人行道道板收尾、验收河道清理根据本工程的特点，施工时划分以下几个施工阶段：第一阶段：施工准备阶段。包括人员、大型机械设备等进场，人员进场前做好临时设施的搭建工作。同时，对建设单位所交付的控制点坐标、水准标高等测量资料进行检查核对，若发现桩志不足，不稳妥，被移动，或测量精度不符合要求时，应按施工测量要求进行补测、加固、移设或重新测校。第二阶段：排水管道、路基工程、桥梁工程施工阶段。包括各种雨水检查井，各种管道，路基土方开挖、填筑、压实、桥梁等的施工。第三阶段：道路基层、面层施工阶段。道路采用级配碎石底基层、水泥稳定碎石基层、路缘石平石安砌、砼路面。道路施工质量是本阶段的控制重点。第四阶段：人行道铺装施工阶段。第五阶段：收尾清场阶段。本阶段的重点是施工人员、施工机械设备的安全撤离及竣工验收资料的整理工作。3.3.2 施工进度计划横道图 见附件3.4、施工准备3.4.1 施工前现场调查及技术准备工作（1）施工前应组织施工人员对设计文件、图纸、资料认真进行熟悉，查对是否齐全，有无遗漏、差错或相互之间有矛盾之处，发现差错应向设计单位提出；或补充或更正，并做好记录。（2）在研究设计图纸、资料过程中，需与现场实际情况核对，并于必要时进行补充调查，以利做好准备。（3）对施工有影响，需拆迁的公用事业杆线、管道和附属设施以及树木等；（4）了解沿线缺土、余土的地段和数量以及可供借土或弃土的地点；（5）跟某某市内河管理处联系，了解心圩江水位变化情况，做好围堰、防洪预案，办理河道占用手续。（6）进行项目部临时设施、水电接装、围墙等硬性设施建设。（7）编制施工组织设计、专项方案，按施工报建流程，协助建设单位进行质量、安全手续报备报批。3.4.2 主要材料咨询价、定购准备工作熟悉设计文件并查阅相应施工规范，明确钢筋、混凝土、模板、支架材料、支座及预应力材料技术要求，提前做好供应商考察、商务采购谈判及采购合同订立工作。与某某市有资质的工程检测单位订立“见证取样试验委托合同”，做好材料进场检测。3.4.3 主要施工机械、专业劳务人员组织准备 经项目技术负责人、施工员及项目经理阅读施工设计图、对照工程量清单并讨论、统计，制定拟投入主要施工机械设备表、劳动力计划表如下。 拟投入主要施工机械设备表序号机械或设备名称型号规格数量产地制造年份额定功率KW保养状态用于施工部位1挖掘机WY220-52成都2008114良好路基2推土机TY1801天津2007149良好路基3装载机1柳州2010良好路基4振动压路机YDZ121徐州2008良好路基、路面5打夯机HW602湖南20083良好路基6自卸汽车WH3416中国2008良好道路工程7洒水车东风1401上海2007良好道路工程8稳定土摊铺机WTU95D1徐州2010151良好路基、路面9旋挖机2上海201037良好桩基础10潜水泵综合3湖南2009良好桩基、路基11轮胎起重机QY162徐州2008良好排水、桥梁12张拉机4上海2009良好桥梁工程13穿心式千斤顶4上海2007良好桥梁工程14砂浆搅拌机UJZ2006河南20072.5良好防护工程15钢筋切断机GQ40D2安阳20102.5良好桥梁工程16钢筋弯曲机GW40D2安阳20082.5良好桥梁工程17钢筋调直机GT6/122安阳20077.5良好桥梁工程18电焊机BX1-30010上海200923.4良好桥梁工程19插入式振动器ZN5010安阳20081.5良好桥梁、排水20平板振动器ZW10A4安阳20082.2良好砼工程21切缝机6上海2009良好砼路面22灌缝机6上海2004良好砼路面23柴油发电机120KW1成都2008良好道路、桥梁24磅称0.5t2湖南2007良好道路工程25全站仪CTS-3111安阳2009良好全线工程26水准仪DS12安阳2008良好道路、排水工程 劳动力计划表工种按工程施工阶段投入劳动力情况0101140417071110111120电工12221电焊工335钢筋工151530混凝土工101060支架、模板2030道管安装工10筑路工10起重工2222机械驾驶员1055102测量工22222普工205530103.4.4劳动力和材料投入保证措施（1）劳动力准备根据本工程的具体情况和施工工期的要求，相应制定各施工阶段劳动力需要量计划。挑选施工经验丰富和劳动技能熟练工人，分工种组成作业班组，以技术过硬、思想素质好的工人做带班。经理部根据施工进度计划安排各作业班组人员进场。（2）教育培训及技术交底工人上岗前，进行工程相关情况介绍，使进场人员充分认识工程的重要性，增强参建的荣誉感，提高积极性，建设好本工程。做好进场员工的安全、质量、文明施工教育工作，岗前培训。民工入场前要办理有关合法的用工手续。入场教育合格后，项目部管理部门要进行登记造册，建档案，使教育工作处在受控的状态中。严格执行班前安全教育制度，除对职工、民工进行文字安全技术交底外，班组长还应根据当天作业环境等因素，对本班组人员进行有针对性的班前安全教育。积极利用板报、标语、文艺节目等多种形式宣传安全生产和质量意识，使工人从中受到有效的教育。加强技术交底工作。由项目经理、技术负责人、质检员、专业工长对班组进行施工工艺标准、操作规程、质量要求、质量通病防治措施和有关注意事项、施工安全及文明施工的技术交底；分部分项工程施工前，先做样板，然后组织施工班组进行现场讲评，由样板引路，起到示范作用。在施工过程中不断跟踪检查。 (3) 劳动力和材料进场登记、教育检查所有机械设备，保证在发布开工令之前全部准备完毕，在发布开工令后3天内到达施工现场，并且安装完毕。配备足够的拌和、运输、碾压等机械。设备进行场后，做好司机、操作人员登记，设备检查验收登记，具体见“广西五建手册” 劳务人员进场后，用务工人员花名册进行登记，做好项目管理规定交底。做好施工人员进场教育工作，包括安全、防火、文明施工和遵纪守法等教育，使全体施工人员严格遵守上级颁布的各项规章制度。对特殊工种进行检查登记、复印其上岗证，无上岗证者严禁进场施工。 3.4.5 施工进度计划和各阶段进度的保证措施3.4.5.1 制定可行、可操作的进度计划在项目经理的统一领导下，精心组织、精心安排。提倡前道工序为后道工序服务思想，在保证工期质量的前提下，用下列措施来保证工期的实现。工期预计阶 工段 期目 目标 标实 进施 度计 方划 案工期定期检核进度分析计划调整正确实施3.4.5.2、保证工程进度的管理措施（1）项目部管理人员认真学习与业主签订的合同文本，全面理解和掌握合同文本规定的要求。在工程实施中，以合同文本为依据，自始自终贯彻执行到施工管理全过程，确保工程优质如期完成。（2）以合同规定的承包施工范围的工程质量、工期、安全、文明施工等要求为原则，项目部编制详细、完善的施工组织设计，经业主、监理单位审核后，进行实施。（3）以合同规定的总工期要求，项目部根据现场实际情况编制本工程施工总进度网络计划，以此有效地对工程进度进行总控制。（4）以总工期为依据，项目部根据现场实际情况编制分阶段实施计划（施工准备计划、劳动力进场计划、施工材料、设备、机具进场计划、分部分项施工进度计划等。）（5）将合同的条款要求，分解纳入相对的分包合同中，对质量、工期、安全、文明施工等处于承包控制范围之中，确保工程如期完成。（6）施工过程中各类工作联系，除必要口头通知外，项目部一律以书面指示，及时发给工作班组执行。（7）项目部诚恳接受业主、监理单位和当地主管部门对管理工作的指导和要求，相互紧密合作，确保工程顺利进行。3.4.5.3、保证工程进度的材料供应措施（1）及时准确地向公司提出供料计划且有超前意识。（2）选派业务素质高、责任心强的材料员来担任材料计划、供应工作。（3）供料组织供应是项目部物资管理的中心任务，材料质量、及时性关系到各项工作能否顺利实施，在日常管理方面重点抓好如下几点：加强材料计划的及时性、准确性、严肃性加强采购成本的控制。坚持审批（内部、监理工程师）的环节。加强保管、及时回收。3.4.5.4、保证工程进度的资金措施（1）严格遵照合同条款中有关付款的条文，及时准确的上报相关申请材料，合理回收工程进度款。（2）在资金使用上坚决做到专款专用，不属于公司使用资金决不占用。（3）在抓计划的基础上做好调度工作，不因计划不周导致物资积压，使资金无法发挥效益。抓好材料费用的控制使用是做好财力使用的基础，其责任划分如下：费用情况订购情况材料计划员订购价格材料采购员领料数量材料发料员领料数量材料发料员责任体（4）若业主方按合同规定资金的一时不能到位，则不能因此而拖延工期或影响工程质量，我方将千方百计调度项目外资金确保工程顺利进行。3.4.5.5、工期检查保证措施施工进度的检查是计划执行信息的主要来源，也是计划调整和分析总结的依据。施工进度的跟踪检查，及时反馈进度计划的实施情况是进度控制之中不可缺少的部分反馈系统，故在施工组织中应尤为重视。（1）日检查工作制：专业项目工程师是施工技术、进度、质量的主要负责人，建立以施工点执行系统与项目工程师检查系统的对应关系，是保证项目进度计划的重要方法。项目工程师每日进行现场检查，并将检查的结果汇报项目经理，以便项目经理及时了解施工动态，监督和督促各施工班组按计划完成工作，及时进行必要的调整。（2）周汇报制度：建立每周进度汇报分析制，汇报分析会由项目经理主持，项目经理参加检查、落实一周工作情况，并将检查分析的结果书面汇报监理单位、业主及存档。并提出建议及要求，在每周由业主或监理主持的协调会上解决。（3）施工日志：施工日志是项目施工中每一天所发生有关事宜的真实记录，也是项目日常管理的工作要点。由专业工程师对每日发生事宜及有关工程的情况按施工日志的要求真实填写汇总，书面报送项目经理及资料存档。（4）调整进度计划：由于外部因素影响造成进度无法实施或是计划与现场状况不符，就应及时调整进度讲划，同时也要及时积极的进行施工协调，此项计划一般在分析会上做出。（5）质量跟踪检查：项目部质检员每日对施工班组所施工的内容进行检查，发现质量问题及时签发整改单，并将检查结果汇报项目工程师，把质量问题消除在过程中，决不因质量问题造成返工，从而影响工程进度计划。第四章 施工平面布置和临时设施布置施工平面布置详见后附图表“施工现场总平面图”。4.1、施工临时用电、用水等设施（1）供电。本工程主要施工用电设备如下：序号机械名称数量单机功率（KW）合计功率（KW）用途1.交流电焊机520100桥梁工程2.螺纹开牙机2510桩基3.切割机21020路面工程4.钢筋截断机248桥梁工程5.钢筋弯曲机236桥梁工程6.潜水泵（泥浆泵）22244孔桩7.电锯144桥梁工程8.平板振动器11.51.5路面工程9.插入式振动器41.14.4桥梁工程10.手提式电锯21.22.4模板工程11.生活办公20项目部合计项目部向电力公司申报安装160kW变压器供施工用电，由变压器引出I#线，沿工地北面界线布置，供整个工地交叉用电；考虑变压器通电前需要施工，前期采用柴油发电机（120kVA）引出#线供A0桥台和P1桩（墩）、1#钢筋加工场用电。具体布置、安装情况见临时用电施工组织设计。（2）供水。施工用水由附近管网接出，生活用水应符合国家饮用水标准要求。（3）通讯。通讯以项目经理、技术负责人及总工等原有手机为主。项目部安装宽带网络，以便各单位间电子文件传输。（4）排水、污水与垃圾处理场地排水包括将地面水排出现场，并要阻止场外水流入施工场地。本工程场地排水可采用明排法，沿路边设临时截水沟阻止场外水流入施工场地，排水就近排入附近排水设施。生活污水可在驻地挖化粪池，接入施工现场附近的排污设施。（5）施工道路、便道。施工时，可从原有道路通至施工现场。4.2、驻地建设（1）办公室、住房及生活区施工驻地设在本项目与创新路路交接处，租用一块场地（完工后恢复）。办公区设有值班室、办公室、会议室等，生活区设有宿舍、食堂、厕所及浴室等。采用金属夹芯板板房搭建项目部办公楼、宿舍楼各一栋（每栋4间一层共2层），其阻燃性能应达到A级要求，同时应配置干粉来火器4个挂于显眼、便于取得之处。食堂采用砖砌结构，上盖彩钢瓦，减少火灾的可能。（2）医疗卫生与消防设施。工程施工期间，与附近的医疗机构建立紧密联系。关于消防防护方面，按当地消防管理部门的有关规定，配置消防器材，并设专人负责对工地人员进行防火知识教育。（3）仓库、贮料场及拌和场在本项目与创新路交接处施工驻地设有砂浆搅拌机、砂堆场及钢筋加工场、周转材料堆场。级配碎石、水泥稳定碎石混合料在料场进行拌和后用自卸汽车运至工地，直接进行摊铺。第五章 施工控制重点、难点分析和解决方案5.1 施工测量_事关全局（1）导线、中线、水准点复测及加密开工前应做好施工测量工作，其内容包括：导线、中线、水准点复测，横断面检查与补测，增设水准点等。导线复测：导线复测采用全站仪进行。对原有导线点不能满足施工要求时，应进行加密，保证在道路施工的全过程相邻导线点间能互相通视。导线起讫点应与设计单位测定结果比较，测量精度应满足以下要求：角度闭合差±16（"），n为测点数；坐标相对闭合差±1/10000。复测导线时，必须与相邻施工段的导线闭合。中线复测：路基开工前应全面检查恢复道路中心桩，并固定路线主要控制桩，如交点、转点、圆曲线和缓和曲线的起、讫点等。恢复中线时应注意与相邻施工段的中线闭合，发现问题及时查明原因，并报现场监理工程师。如发现设计中线长度丈量错误或需局部改线时，应作断链处理，相应调整纵坡，并在设计图表的相应部位注明断链距离和桩号。水准点复测：查对复核建设单位所交付的水准点，并尽可能地与国家水准点闭合，超出容许误差范围时应查明原因并及时报有关部门。一般情况下水准点间距不宜大于1km，临时加密水准点的距离宜为100m。（2）坐标定位放样依据设计图纸给出的点位坐标、逐桩坐标，采用坐标法进行放线，确保测量精度。放线时，应一次放出整桩与加桩，亦可只放出直、曲线上的控制桩，其余用链距法测定。供链距法测定中桩的控制桩（公里桩，曲线起、中、终点桩等）应读数两次，其点位差不大2cm，并于桩顶钉小钉以示钉位。测站转移前，应观测核对相邻控制点的方位角；测站转移后，应对前一测站所放桩位重放12个桩点，以资校核，采用支距导线敷设个别中桩，只限于两次传递，并应与控制点闭合。中线闭合差要求：其水平角闭合差±30（"），长度相对闭合差1/1000。高程测量前，应对原初测点逐一检查，如有丢失或损坏，应恢复或补设水准点。水准点距定测中线为50100m。中桩高程测量允许误差：中桩高程测量应起闭于水准点，其允许误差为±30mm；中桩高程检测限差为±5cm。标高点测定：中桩高程测量的标高点为测量标志处的地面标高。对沿线需要特殊控制的管线等，应规定测出其标高，其检测限差为±2cm。横断面测量采用水准皮尺法，应逐桩施测，其方向应与路线中线垂直，曲线路段与测点的切线垂直。横断面中的高程、距离的读数取位至0.1m，检测限差应符合下列规定（JTJ061-99）：距离限差为±(L/100+0.1)m，高程限差为±(h/100+L/200+0.1)m，L为测点至中桩的水平距离（m），h为测点至中桩的高差（m）。（3）排水工程施工测量管道工程施工放线工作包括：测定管道中线、附属构筑物位置；核对永久水准点和建立临时水准点；核对接入原有管道或河道接头处高程；施放挖槽边线、堆土堆料界线及临时用地范围；测量管线地面高程、埋设坡度板。测定管道中线:采用全站仪进行，应在起点、终点、平面折点、纵向折点及直线段的控制点测设中心桩，桩顶钉中心钉，并应在起点、终点及平面折点的沟槽外面适当位置设置方向桩。确定中心桩桩号时，应用钢尺丈量中心钉的水平距离，丈量时钢尺必须抻紧拉平。由于管道中线桩在施工中要被挖掉，为了便于恢复中线和附属构筑物的位置，在场区不受干扰、易于保存桩位的地方测设施工控制桩。管道施工控制桩和井位等附属构筑物位置控制桩两种，中线控制桩测设在主中线的延长线上，井位控制桩则测设在管道中心线的垂直线上。建立临时水准点：水准测量的闭合差不得大于±12mm。临时水准点应设在稳固及不易补碰撞的地点，其间距以不大于100m为宜，且每次使用前应当校测。埋设坡度板：坡度板埋设的间距，排水管道一般为10m，管道平面及纵向折点和附属构筑物处应根据需要增设一块坡度板。坡度板应埋设牢固，板顶不应高出地面，两端伸出槽边不宜小于30cm。施测或校测坡度板时，必须与另一水准点闭合。坡度板上应钉管线中心钉和高程板，高程板上钉高程钉。坡度板上应标明桩号及高程钉至各有部位的下反常数。标高测量与控制：把管道的相对标高引测到水准基座上，然后地面高程控制点标高通过2台水准仪及钢尺上下传递读数方法引测至管道基槽底，确定地下管道控制标高。管道流水面标高控制的关键是控制管道平基面或砂石垫层面的标高。平基施工时，在平基两侧模板上测放标高控制线，控制平基砼浇筑高度，在平基浇筑后，再对平基面标高进行校核，确保平基面标高符合设计要求。砂石垫层施工时，在基底每隔5m测设一条标高控制桩，严格控制垫层面标高，垫层必须按设计要求夯实。5.2 旋挖钻孔桩施工5.2.1 施工工艺流程钢筋笼制作（带声测管）钻机就位清孔下钢筋笼钻孔埋设护筒注入泥浆插入砼导管测量定位二次清孔灌注水下混凝土拨导管拨护筒完整性检测5.2.2 施工工艺流程施工机具选择与施工方案报审根据本工程特点，选用2台中联重科生产的旋挖机进行施工。 平整好施工场地，清除场内垃圾、杂草和障碍物，并绘制施工平面布置图，将施工机械和施工方案，商品混凝土配合比设计等以书面形式汇报给监理工程师。5.2.3 测量放线定位复测建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。根据预先测设的测量控制网（点），定出各桩位中心点。双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。依据中心开挖钢护筒基坑，埋设护筒，护筒下半部使用黏土分层填筑，分层夯实。填筑过程中，随时检查护筒居中情况，保证护筒位置误差在±10mm以内，垂直度误差±1，开钻前依据护筒桩中心线，校核钻头中心与桩位中心重合。在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。5.2.4 护筒埋设护筒采用46厚钢板制成，护筒高1.5m2.0m，护筒上部宜开设12个溢浆口。为增加护筒刚度、防止变形，在护筒上、下端和中部的外侧各焊一道50*50加劲肋，并在护筒顶部焊接一对吊环。护筒的作用：护筒有固定桩位，引导钻孔方向，隔离地面水免其流入井孔，保护孔口不坍塌，并保证孔内泥浆水位高出地下水位或施工水位一定高度，形成静水压力，以保护孔壁免于坍塌。同时，钢护筒坚固耐用，重复使用次数多，用料较省。护筒内径：比
