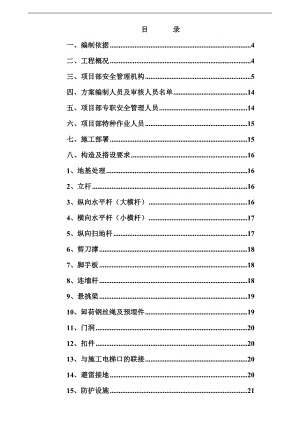

目 录一、编制依据4二、工程概况4三、项目部安全管理机构5四、方案编制人员及审核人员名单14五、项目部专职安全管理人员14六、项目部特种作业人员15七、施工部署15八、构造及搭设要求161、地基处理162、立杆163、纵向水平杆（大横杆）164、横向水平杆（小横杆）175、纵向扫地杆176、剪刀撑187、脚手板188、连墙杆189、悬挑梁1910、卸荷钢丝绳及预埋件1911、门洞2012、扣件2013、与施工电梯口的联接2014、避雷接地2015、防护设施2116、人行马道2117、卸料平台21九、安全防护措施22十、脚手架的搭设及拆除施工工艺和安全技术措施23十一、其它安全措施29十二、安全应急救援预案29十三、裙楼落地式脚手架施工计算48（一）基本计算数据48（二）纵向水平杆验算49（三）横向水平杆验算50（四）立杆计算51（五）支撑支承面验算53（六）连墙件计算53（七）计算结果54十四、裙楼悬挑式脚手架施工计算54（一）计算参数设定54（二）纵向水平杆验算55（三）横向水平杆验算56（四）立杆计算57（五）型钢承载力(悬挑梁)验算59（六）钢丝绳验算61（七）吊环验算61（八）钢丝绳卸荷计算61（九）连墙件计算63（十）计算结果63十五、施工梯计算64（一）计算参数设定64（二）施工梯纵横向水平杆验算65（三）立杆计算67（四）立杆支承面验算68（五）计算结果68十六、附图：68一、编制依据（一）中国南方航空大厦工程有关施工设计图纸；（二）主要规范、规程：1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑工程施工质量验收统一标准（GB50300-2001）3、建筑施工高处作业安全技术规范（JGJ80-91） 4、碳素结构钢（GBT700）5、钢管脚手架扣件（GB15831）（三）国家、省市有关文件、法规及条例：、施工合同的各项要求，如施工工期、质量、安全等具体要求；、质量保证体系标准和企业标准；、企业施工经验、施工技术技能等。（四）参考手册、中国建筑工业出版社建筑施工脚手架实用手册、中国建筑工业出版社建筑施工计算手册二、工程概况（一）工程简介：序号项目内容1工程名称中国南方航空大厦2工程地址广州市白云区白云新城云城东路西侧（AB2910002地块）3建设单位广州南航建设有限公司4设计单位广东省建筑设计研究院5监理单位广州建筑工程监理有限公司6施工单位广州机施建设集团有限公司7建筑面积1947298建筑层数裙楼6；主塔楼36层9建筑高度裙楼高度为30m；主塔楼高度为160m10建筑功能商办楼11结构类型现浇型钢（钢管）混凝土框架型钢（钢管）混凝土剪力墙核心筒结构12基础形式大直径冲孔灌注桩基础（二）裙楼层高及高度变化：裙楼层高及标高：层号层高（）楼地面标高（）15.00.0025.05.0035.010.0045.015.0055.020.0065.025.00屋面30.00女儿墙34.05（三）各楼层主要平面变化情况：此脚手架主要用于±0.00以上的建筑部分，所以方案仅考虑地面以上楼层的变化情况。（四）脚手架四周情况及地基情况：施工现场四周为空地，无建筑物及高压线，脚手架支承于地下室顶板上，未支承于地下室顶板上的脚手架采用悬挑式脚手架。三、项目部安全管理机构工程项目部建立以项目经理为现场安全生产管理体系第一责任人的安全生产领导小组。名单如下：组长：邓恺坚（项目经理 13609733180）副组长：冯少鹏（项目副经理 13710390880） 姚朴良（项目副经理 13632988221） 杨翔 （技术负责人13725184540）组员：黄振添（施工员13711764536） 姚振强（施工员13724088625） 陈世海（施工员13697413511） 张义新（施工员18262401363） 伍业雄（安全员13119529526） 梁冠升（安全员15918765317） 刘灿锋（材料员15800234685） 姚欣洲（资料员13729202507） 林晓周（综治员15915777868） 黄四海（合同预算员18608968603） 陈桥生（设备管理员 13527649144）郭松德（电气管理员 15013024612）刘镇河（保卫队长 13660358087）1、项目经理安全职责(1)、在组织管理本项目生产过程中，具体贯彻执行安全生产方针、政策、法令和本单位的安全生产责任制度、安全生产规章制度和操作规程及事故应急预案制度，对所管项目工程的安全生产负直接责任。(2)、确保安全生产费用的有效使用，并负责制定资金使用计划，监督使用情况，防止资金被挪作他用。(3)、主持审查本项目的安全技术措施及应急预案，呈报批准后负责组织贯彻实施。(4)、定期组织专项施工现场安全生产、文明施工大检查，发现隐患按“三定”原则（定人、定时间、定措施）积极整改。发现危及人身安全的紧急情况，立即下令停止作业，撤出人员。(5)、每周在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全生产工作。(6)、牢固树立“安全第一、预防为主”的思想，对本项目的职工，特别是工长、组长，进行规章制度和劳动纪律、安全知识、操作技术教育，对特种作业人员要经考核合格，领取操作证后方准独立操作，对新工人、新调换工种人员在其上岗前进行安全教育。(7)、发生伤亡事故后立即报告，组织抢救，保护好事故现场，参加事故调查，组织编制和落实整改措施，并对职工进行安全教育。(8)、定期组织安全生产事故应急预案的现场演练，熟悉应急救援的组织、程序、措施及协调工作。(9)、召开安全生产例会，对所提出问题应及时解决，或按规定权限向有关领导和部门提出报告，组织班组安全活动，支持安全员工作。（项目经理：邓恺坚）2、项目技术负责人安全职责（1）、协助项目经理贯彻执行安全生产方针、政策及有关规定和制度，对项目的安全技术负直接责任。（2）、根据项目规模，组织或参加一般工程施工组织设计（施工方案），根据批准的施工组织设计（施工方案）向单位工程技术员、工长及其有关人员进行书面安全技术交底，并督促其实施，主持编制项目部雨季施工安全技术措施，并组织实施和监督检查。（3）、负责组织职工学习有关安全技术规程和规章制度。（4）、参加工伤事故的调查分析，制定防范技术措施。（5）、组织有关人员研究改进机具、设备，消除粉尘噪声，改善劳动条件。（6）、组织实施安全技术措施，向班组进行书面安全技术交底，并监督实施，检查执行情况。（7）、项目工程应用新材料、新技术、新工艺要及时上报，经批准后方可实施，同时要组织上岗人员的安全技术培训、教育，认真执行相应的安全技术措施和安全操作工艺。（项目技术负责人：杨翔）3、项目副经理安全职责（1）、协助项目经理在组织管理本项目生产过程中，具体贯彻执行安全生产方针、政策、法令和本单位的安全生产责任制度、安全生产规章制度和操作规程及事故应急预案制度。（2）、定期组织专项施工现场安全生产、文明施工大检查，发现隐患按“三定”原则（定人、定时间、定措施）积极整改。发现危及人身安全的紧急情况，立即下令停止作业，撤出人员。（3）、每周在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全生产工作。（4）、牢固树立“安全第一、预防为主”的思想，对本项目的职工，特别是工长、组长，进行规章制度和劳动纪律、安全知识、操作技术教育，对特种作业人员要经考核合格，领取操作证后方准独立操作，对新工人、新调换工种人员在其上岗前进行安全教育。（5）、定期组织安全生产事故应急预案的现场演练，熟悉应急救援的组织、程序、措施及协调工作。（6）、认真贯彻落实上级有关安全生产的规程、规定和制度，对本工程工人的安全、健康负责，组织生产不违章指挥。对所管项目工程的安全生产负直接责任。（7）、对施工现场搭设的安全网、安装的电气、机械等安全保护装置组织验收，合格后签字方能使用。（8）、经常检查施工现场的安全设施，不违章指挥，发现隐患及时消除，坚持文明施工。（9）、树立“安全第一、预防为主”的思想，坚持“周六检查、周一教育”及新工人入场的教育工作，组织工人学习安全操作规程，教育工人不违章作业，督促班组开展班前教育会。（10）、发生工伤事故立即上报，保护好现场，参加调查处理。（项目副经理：冯少鹏、姚朴良）4、安全员安全职责（1）、努力学习和掌握业务技术知识，不断提高业务水平，做好本职工作，每月参加质安部的质安例会。（2）、负责对安全生产进行现场监督检查，发现事故隐患及时向项目负责人和质安部报告，同时还应当采取有效措施，防止事故隐患继续扩大。（3）、认真做好日常检查，做到预防为主，监督实施各项安全技术措施和安全技术交底，制止违章指挥和违章操作，遇有严重险情，有权暂停生产并组织人员撤离，及时报领导处理，对不听从劝阻的，应越级反映。（4）、协助项目部领导做好周六检查、周一教育工作，督促、指导、检查各施工班组搞好班前、班后安全活动，总结、交流、推广安全生产经验，配合有关人员搞好新工人入场教育、安全技术培训及变换工种教育，负责安全生产的宣传，组织安全活动。（5）、参与组织施工现场应急预案的演练，熟悉应急救援的组织、程序、措施及协调工作。（6）、参加编制年度安全生产措施计划和安全操作规程、制度、措施及协调工作。（7）、参加脚手架、安全网等各种安全设施的验收工作。（8）、参加本项目部工伤事故和未遂事故的调查分析。（9）、督促分发和合理使用个人防护用品，保健食品和清凉饮料。（10）、做好防尘、防毒、防暑降温和女工保护工作。（11）、监督安全作业环境及安全施工措施费用的合理使用。（12）、制止违章指挥、违章作业。（安全员：梁冠升、伍业雄）5、资料员安全职责（1）、按照广东省建筑施工安全管理资料统一用表的要求，记录、搜集、整理、保管各种安全资料。（2）、协助项目部起草各类文件及打印复印文件资料。（3）、负责办公室及宣传栏、黑板报的有关文件、通知的发布或张贴。（4）、负责审核资料填写是否满足归档要求。（5）、完成领导交办的其他安全工作。（资料员：姚欣洲）6、合同预算员安全职责（1）、参与制定、贯彻项目安全管理目标。（2）、对工程项目的安全技术及劳动保护措施的经费进行初步分析，将分析结果建议及时提供给项目经理及将成本规划和控制。（3）、负责项目制造成本核算，为加强项目成本管理、控制成本支出提供可靠依据。（4）、负责对预算、统计、劳资、材料、机械各部门提供的各种核算资料进行审核。（5）、检查和把关，并按分项工程登记各种项目核算帐、卡。（6）、完成领导交办的其他安全工作。（合同预算管理：黄四海）7、综治员安全职责（1）、负责在项目内贯彻执行安全保卫工作制度，抓好落实。（2）、负责协同党群部共同做好法制、消防等宣传工作，教育职工群众做好以“四防”为中心的安全防范工作。（3）、及时掌握驻地周围治安状况，维护工地上治安秩序。（4）、协助公安、党群部侦破（查处）发生在该工地的各类案件和治安灾害性事故。（5）、经常进行消防法规和灭火知识的学习，努力提高防火意识和灭火能力。（6）、熟记防火工作计划和灭火方案，掌握消防器材的性能、使用与保养方法。（7）、注意发现火险隐患，及时向有关部门提出整改意见。（8）、积极参加和带领职工群众进行火灾扑救与现场保护工作，协助党群部调查起火原因。（9）、完成领导交办的其他安全工作。（综治员：林晓周）8、材料管理安全职责（1）、按照项目安全生产保证计划要求，组织各种资源的供应工作。（2）、对供应商进行分析，建立合格供应商名录。（3）、负责对合格供应商供应的安全防护用品验收、取证、记录的工作，并做好验收状态标识，储藏保管好安全防护用品（具）。（4）、负责对进行材料按场容标准化要求堆放，消除事故隐患。（5）、对租出的周转工具质量负责，保证其安全性。（6）、填报工程项目设备申请表。（7）、负责填写、整理、保管各种原始资料。（8）、对现场使用的脚手架、高凳、吊钩、安全网等安全设施和配件应保证质量，并定期检查和试验，对不合格和破损的，要及时进行更新替换。（9）、完成领导交办的其他安全工作。（材料员：刘灿锋）9、设备管理安全职责（1）、贯彻落实公司有关机械管理制度，管理本工地机械工人，组织机械施工。（2）、督促、指导操作人员正确安全操作和保养设备。（3）、判断机械故障，组织检修作业。（4）、组织进行设备基础、机位、机棚的施工及验收。（5）、组织设备进出场（转场）验收鉴定及准入管理。（6）、参与设备安全检查对存在的问题进行纠正落实、并及时反馈。（7）、编制现场设备的油料、配件和其他材料的使用计划。（8）、完成领导交办的其他安全工作。（设备管理员：陈桥生）10、电气管理员安全职责（1）、树立安全用电、防患于未然的指导思想。精通安全用电知识，熟练掌握用电设备维护保养技能，工作责任心强。（2）、对违反安全用电的部门和个人有进行批评、教育、制止的权利和义务。（3）、对用电设备要经常维护和保养，决不准带电维修和安装，在使用过程中，如发现问题应立即停止使用，断电维修。（4）、及时检修供电系统，消除用电隐患。（5）、负责全校照明、动力用电、公共用电、专项用电的安全检查。每季度系统进行一次全校用电安全检查，每日对用电设备进行巡视，发现问题及时解决，确保安全。（6）、做好雨季的用电安全检查工作。（7）、做好配电室、配电柜、配电箱保护保养工作。（8）、配合公安、电力部门工作，做好安全用电管理工作和宣传工作。（9）、一旦发生用电和消防事故，要立即切断电源，防止事故蔓延扩大。（电气管理员：郭松德）11、施工员安全职责（1）、认真执行上级有关安全技术，职业健康全管理体系生工作的各项规定，对所辖班组的安全生产负直接领导责任。（2）、认真执行安全技术措施及安全操作规程，针对生产任务特点，向班组进行书面安全技术交底，履行签字手续，并对规程、措施交底的执行情况经常检查，随时纠正违章作业。在生产计划、布置、检查、总结、评比中，把安全工作贯穿到每个具体环节中去，安全和生产有矛盾时，要保证在安全的情况下进行生产，有权拒绝执行违章指挥者的指令。（3）、对所辖班组经常进行安全教育检查，发现问题立即研究解决，对违章冒险作业者予以制止，说服无效时有权停止其作业，并报上级处理。并要经常检查所辖班组作业环境及各种设备、设施的安全状况，对重点、特殊部位施工，必须检查作业人员及各种设备、设施技术状况是否符合安全要求，严格执行安全技术交底，落实安全技术措施，监督其执行，做到不违章指挥。（4）、定期和不定期组织所辖班组学习安全操作规程，开展安全教育活动，接受安全部门或人员的安全监督检查，签认各级安全系统签发的检查通知单，拒不签认，酌情罚款。及时解决提出的不安全问题；支持班组安全干事的工作，听取他们的意见，改进安全工作，并负责监督所辖职工正确使用劳保用品，对配合施工的机械负责安全交底并根据需要配备有经验的指挥人员。（5）、对分管工程项目应用的新材料、新工艺、新技术严格执行申报、审批制度，发现问题，及时停止使用，并上报有关部门或领导。（6）、发生因工伤亡及未遂事故，负责保护现场并立即上报，参加事故的调查分析。（施工员：黄振添、张义新、陈世海、姚振强）11、班组长安全职责（1）、认真执行有关安全生产的各项规定，模范遵守安全操作规程，对本班组工人在生产中的安全和健康负责。（2）、组织开好班前安全生产交底会，认真执行安全交底，不违章操作，不违章指挥，同时有权拒绝违章指挥。（3）、根据生产任务、生产环境和工人思想状况等特点，开展安全活动。对新调入的工人进行岗位安全教育，并在熟悉工作前指定专人负责其安全。（4）、组织本班工人学习安全生产规程，检查执行情况，教育工人在任何情况下不违章蛮干，发现违章作业，立即制止。（5）、坚持执行每日班前安全活动，经常进行安全检查，发现问题及时解决。对不能根本解决的问题，要采取临时措施，并及时上报, 保证安全后方可继续作业。（6）、认真执行交接班制度，遇有不安全问题，在未排除之前或责任未分清之前不交接。（7）、班前要对所使用的机具、设备、防护用品及作业环境进行安全检查，发现问题解决后，才能使用和作业。（8）、发生工伤事故，要保护现场，抢救伤员，立即上报，详细记录，并组织全班工人认真分析，吸取教育，提出防范措施。（9）、带领本班工人积极参加事故应急救援预案的演练，掌握急救的基本知识和器材使用方法。（10）、检查和维护班组的安全设施，发现生产中有不安全因素应及时报告。12、保卫消防管理安全职责（1）、负责在项目内贯彻执行安全保卫工作制度，抓好落实。（2）、负责协同党群部共同做好法制、消防等宣传工作，教育职工群众做好以“四防”为中心的安全防范工作。（3）、及时掌握驻地周围治安状况，维护工地上治安秩序。（4）、协助公安、党群部侦破（查处）发生在该工地的各类案件和治安灾害性事故。（5）、经常进行消防法规和灭火知识的学习，努力提高防火意识和灭火能力。（6）、熟记防火工作计划和灭火方案，掌握消防器材的性能、使用与保养方法。（7）、注意发现火险隐患，及时向有关部门提出整改意见。（8）、积极参加和带领职工群众进行火灾扑救与现场保护工作，协助党群部调查起火原因。（9）、完成领导交办的其他安全工作。（保卫消防管理：刘镇河）13、操作工人安全职责（1）、努力学习劳动卫生知识，遵守劳动纪律，执行安全规章制度及安全技术操作规程，听从指挥，不违章作业。（2）、保证本岗位工作地点和设备、工具的安全，不随便拆除安全防护装置，不使用自己不该使用的机械和设备，正确使用防护用品。（3）、有权拒绝违章指挥，制止他人违章作业，发现危险征兆，主动采取措施或请有关专业人员解决。当人力无法抗拒时，可先撤离现场，并向负责人报告。（4）、积极参加安全生产活动，提出合理化建议，揭露批评安全工作中缺点和问题。（5）、发生事故时，应积极抢救，保护现场，并如实向有关负责人报告。四、方案编制人员及审核人员名单方案编制人员及审核人员名单姓名职称职位方案编制人员杨翔助理工程师技术员审核人员谢永超高级工程师管理部技术经理审核人员雷雄武高级工程师技术部经理审批人员柯德辉高级工程师总工程师五、项目部专职安全管理人员项目部专职安全管理人员：伍业雄 粤建安C（2012）0009961梁冠升 粤建安C（2013）0008736六、项目部特种作业人员本分项工程项目部特种作业人员为架子工，由本分项工程未开工，暂时未有架子工进场，所以未有分项架子工特种作业证。在架子工进场时，所有架子工必须持有省厅颁发的特种作业证，并经我项目部专职安全管理人员核查无误后，方能进场。七、施工部署（二）设计总思路裙楼外脚手架拟采用48×3.0扣件式钢管脚手架，脚手架立柱柱距为1.5米，步高为1.9米，排距为0.8米，裙楼420轴×S轴及222轴×A轴位置采用悬挑脚手架，悬挑从地下室顶板开始，采用16号工字钢做水平悬挑梁，裙楼脚手架搭设高度为35.55米。脚手架高出结构屋面1.5米。脚手架内立杆与结构外皮的距离为0.5米操作层脚手板的铺设应满铺、铺稳、铺平和用铁丝绑扎牢固，离开墙面120150mm，在操作层必须有180mm高的挡脚板和一道护身栏杆。脚手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m的规格，用网绳绑扎在大横杆外立杆内侧。建筑物主要出入口搭设两层平挡板。钢管材质要符合普通碳素结构钢技术条件GB700-79中的A3钢的技术条件。有严重锈蚀、弯曲、压偏、损伤和裂纹者均应剔除。由于裙楼420轴×S轴及222轴×A轴位置采用悬挑脚手架，搭设高度为35.55米，为保证脚手架的稳定承载力和安全，脚手架采取在五层处用钢丝绳进行缷荷。“四层回拉”即在四层楼高度（约17.0m）采用二条6×19、15.5 的钢丝绳扣住内外立杆，上端挂在预埋在上层结构外围边梁的18钢筋卡环上,中间用M17花篮螺丝旋紧拉住，钢丝绳卡环用GD1.2。达到分段缷荷目的。卸荷吊点水平间距为1.5米（同立柱间距）、钢丝绳与吊环及内外立杆接触部位垫橡胶等柔性材料。卸荷钢丝绳采用不少于三个缷扣固定端头。八、构造及搭设要求1、地基处理立杆直接支承在室外硬化地面（100厚C15混凝土），每根立杆底座下设置垫板，面积0.15m2，布设必须平稳，不得悬空。2、立杆(1)立杆下端支承在混凝土地面上，并每根立杆下端设置木垫板。(2)立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm。立杆顶端高出结构栏杆不少于1.5m。(3)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在地面上不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。(4) 裙楼外排栅立杆纵距为1.5m。(5) 立杆必须用连墙杆与建筑物可靠连接。(6) 立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定： 杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。 长度不应小于1m，应采用不小于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。3、纵向水平杆（大横杆）纵向水平杆设置于横向水平杆之上，在立杆的内侧，用直角扣件与立柱扣紧；其长度大于3 跨、不小于6m。纵向水平杆采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内。不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm。纵向水平杆设置在立杆内侧，在横向水平杆之上，其长度不小于3跨，不小于6m，同一步纵向水平杆四周要交圈。4、横向水平杆（小横杆）每一立杆与纵向水平杆相交处（主节点）都必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆下，横向水平杆间距与立杆纵距相同，且根据作业层脚手板搭设的需要，在两立杆之间等距离设置1 根横向水平杆，最大间距不超过75cm。主节点处两个直角扣件的中心距不应大于150mm。在双排脚手架中，靠墙一端的外伸长度，不应大于0.4L，且不应大于500mm；横向水平杆靠立杆的应接在立杆上。横向水平杆伸出外排大横杆边缘距离不小于10 cm，伸出内排大横杆。距离结构外边缘15 cm。上下层小横杆在立杆处错开布置，同层的相邻小横杆在立杆处相向布置。作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。5、纵向扫地杆采用直角扣件固定在距离底座上面200mm 的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。对于立杆存在较大高低差时，扫地杆错开，高处的纵向扫地杆向底处延长两跨与立柱固定。6、剪刀撑本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置。剪刀撑每6步4跨设置一道，斜杆与地面的夹角在45°60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在横向水平杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加24个扣结点。剪刀撑的斜杆用旋转扣件固定扣在立柱上，所有固定点距主节点距离不大于150mm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm 内。剪刀撑的杆件连接采用搭接，其搭接长度100cm，并用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10cm。7、脚手板脚手板层铺钢筋网。脚手板设置在纵向水平杆上，并将板两端与其可靠固定，以防倾翻。在作业层下部加设一道安全网，随作业层上升，同时作业层不超过两层。并设置安全网及防护栏杆。脚手板应平铺、满铺、铺稳，拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象，接缝处设两根小横杆，各杆距离接缝的距离均不大于15cm。靠墙一侧的脚手板距离结构墙的距离不大于15cm。拐角处两个方向的脚手板重叠放置，避免出现探头及空挡现象。8、连墙杆连墙件垂直间距不大于2步（3.8m），水平间距不大于3倍纵距（4.5m）。由于本工程裙楼外排栅搭设高度超过24.0米，按规范要求，连墙件采用刚性连接，水平方向沿每根框架柱设置，高度方向隔步设置，它与脚手架、建筑物的连接采用直角扣件。(连墙件与柱、墙、板的连接见后附图)连墙件拉结在框架柱上，立杆安装时，宜尽量选择靠近框架柱的位置，连墙杆内外两个受力方向均应采用不少于三个直角扣件固定。在建筑物的首层设置两道连墙件。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。连墙杆应尽量呈水平布置，当不能水平布置时，与脚手架连接的一端应下斜连接，不得采用上斜连接。9、悬挑梁在地下室顶板处用16号工字钢做水平悬挑梁，悬挑梁水平间距为1.5m，长度为6.00m，其中悬出结构外边线2.00m，锚入楼面内为4.0m。悬挑架底部每一立杆纵距（1.5m）用一条18钢丝绳将悬挑架上挂在设置在二层结构楼面的建筑物边梁上的18mm钢筋吊环上。钢丝绳底部分别在内、外立杆和水平挑梁的交接处用夹具拴紧，中间用M20花蓝螺丝旋紧拉住，悬挑型梁与建筑结构采用螺栓角钢板连接，角钢规格为63mm×63mm×6mm，锚固钢筋为18mm。 10、卸荷钢丝绳及预埋件由于裙楼420轴×S轴及222轴×A轴位置采用悬挑脚手架，搭设高度为35.55米，为保证脚手架的稳定承载力和安全，我司在五层梁面上设置卸荷预埋件，预埋件采用18圆钢，预埋件埋入梁深度50cm，并采用二条6×19、15.5 的钢丝绳扣住内外立杆，上端挂在预埋在八层结构外围边梁的18钢筋卡环上,中间用M17花篮螺丝旋紧拉住，钢丝绳卡环用GD1.2。卸荷吊点水平间距为1.5米（同立柱间距）、钢丝绳与吊环及内外立杆接触部位垫橡胶等柔性材料。卸荷钢丝绳采用不少于三个缷扣固定端头。11、门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空两根立杆、跨越三步三跨，大小为3.0m×3.8m（宽×高）。门洞两侧分别增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在150mm以内。门洞口安全防护平台设置：两边应大于门洞口各一米以上。12、扣件螺栓拧紧扭力矩不应小于40Nm，且不应大于60Nm。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。13、与施工电梯口的联接由于施工电梯的拆卸，一般在外墙脚手架拆除后才进行，因此，搭设外墙脚手架钢管时，要预留电梯口位置未完成工程范围的架子，使到电梯口范围的外架被拆除而导致返工。搭设前，考虑同施工电梯口位置的水平连接，长度为施工电梯口每侧3米。14、避雷接地由于本工程场地较为空阔，外脚手架需作避雷接地，接地采用镀锌扁钢30×5，每栋4根顺四角沿脚手架向上爬升，每次高于脚手杆3米，端部用30镀锌管焊258镀锌钢棒，30与扁钢采用焊接，扁钢下部打入坑底岩土中，接地电阻小于10。15、防护设施脚手架要满挂全封闭式的密目安全网。密目网采用1.8×6.0m 的规格，用网绳绑扎在大横杆外立杆里侧。作业层网应高于平台1.2m，在铺脚手板的作业层上，必须在外排立杆的外侧设防护栏杆或挡脚板，上栏杆高1.2m，下栏杆高0.6m；挡脚板高度不小于180mm，厚度不小于10mm,并在作业层下步架处设一道水平兜网。在架底处设首层平网，往上每隔五步距设隔层平网，施工层应设随层网。建筑物的上落笼口和主要出入口均搭设安全平挡板。在首层脚手架出入口搭设防护棚，防护棚上方设置双层挡板，防护棚长6.0m，宽4.6m，两侧采用密目式安全网进行封闭。搭设临时通道口防护棚要求骨架用钢管，通道口两侧沿栏杆架用安全网封闭。在平桥走道首层及以上每层楼层设置兜底平网或其他防护设施，如用木板铁枝网板等。16、人行马道人行马道根据现场情况设在脚手架的外侧（具体位置现场定），采用落地式“之“字形搭设、坡度1:3，转换平台宽度不小于斜道宽度,以连接上下两层结构面层（详见附图所示）。斜道两侧及平台外围均必须设置栏杆及挡脚板。栏杆设置两道，高度分别为0.6m 和1.2m，挡脚板高度不小于18cm，外侧用密目式安全立网封闭。17、卸料平台为满足材料循环使用，可根据施工要求搭设卸料平台，卸料平台采用落地式，用48×3.0钢管搭设，长度为3m，宽度为4.5m，平台四周搭设1.2m高的防护栏，并设挡脚板，同时还要用立网封闭，防物弹出。卸料平台的上方外脚手架横向水平杆不能伸出，以防止吊料时拖挂发生危险。搭设卸料平台时要独立搭设，不得与脚手架连在一起。(详见卸料平台专项施工方案)。九、安全防护措施1、防电（1）、钢管脚手架不应搭设在距离外电架空线路的安全距离以内，安全距离见下表：脚手架的外侧边缘与外电架空线路的边线间的最小安全操作距离。外电线路电压1KV以下110KV35110KV154220KV330500KV最小安全操作距离（m）4681015（2）、对于达不到上述规定最小距离时，必须采取防护措施，增设屏障、遮栏、围杆或保护网，并悬挂醒目的警告标志牌。（3）、脚手架搭设和使用期间，要严防与带电体接触，当需要穿过靠近380V以内的电力线路，距离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取下列措施：1）、对电线和脚手架分别采取有效的绝缘措施；2）、对脚手架要采取可靠的安全接地处理；3）、夜间施工时，应使用不超过12V电压的低压电源4）、施工及照明用电线路，不得穿过脚手架和依附在脚手架上。2、避雷搭设脚手架时，应安装避雷针、避雷器、避雷线。脚手架防雷接地，将建筑物上的避雷针引出与各段脚手架承载装置的四角焊接，接地电阻不大于10。3、安全防护装置（1）、脚手架在施工楼面四周脚手架走道必须满铺钢栏栅脚手板，脚手板用12#铁丝同大横杆绑扎牢固。（2）、脚手架外侧满铺密目式防火安全网，并在外立杆里侧设置1.2m高的防护栏杆。（3）、脚手架在搭设平架时，平架应外高内低，与水平面成15°角，伸出外立杆2.5m，斜杆与横杆均用48×3.0钢管搭设，上铺密目式安全网，用16#铁丝与横杆绑扎牢固。十、脚手架的搭设及拆除施工工艺和安全技术措施（一）钢管脚手架的搭设施工工艺和安全技术措施1、落地式外脚手架及悬挑式脚手架施工顺序（1）、外脚手架的搭设顺序施工准备地基处理摆放扫地杆逐根树立立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地扣紧安第一步小横杆装第一步大横杆并与各立杆扣紧 安第二步小横杆安第二步大横杆安第三、四步大横杆和小横杆安连墙杆接立杆加设剪刀撑铺脚手板绑扎防护栏杆及挡脚板并挂安全网保护。（2）、悬挑脚手架的搭设顺序施工准备放线定位预埋U型钢筋拉环或锚固螺栓悬挑架的支承结构安装竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装连墙件安装剪刀撑挂安全网作业层铺脚手板和挡脚板。2、施工准备技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括48×3.0钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和安质人员对作业班组织进行作业前技术、安全交底。架子工必须具备国家标准特种作业人员安全技术考核管理规则的条件，经过培训、考核、取得安全操作证并经体验合格后方可从事脚手架安装、拆除作业。3、基础处理每根立杆下端均设置木垫板。4、落地式脚手架搭设要求外脚手架搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固，受荷均匀安全、有安全操作空间、不变形、不摇晃。5、悬挑式脚手架搭设(1)、型钢水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，型钢水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠固定的定位点，以确保上部架体的稳定，定位点离悬挑梁端部不小于100mm。通常采用在型钢上焊接高100mm外径25mm的钢筋固定柱，立杆套座其外，并同时在立杆下部设置扫地杆。(2)、型钢水平悬挑梁采用双轴对称截面的型钢。悬挑钢梁截面高度为160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环直径为18。用于锚固的U型钢筋拉环采用冷弯成型。U型钢筋拉环与型钢间隙应用钢楔或硬木楔楔紧。型钢悬挑梁外端设置钢丝绳与上一层建筑结构斜拉结。钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径为18，吊环预埋锚固长度应符合现行国家标准混凝土结构设计规范GB50010中钢筋锚固的规定。(3)、悬挑钢梁固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环与建筑结构梁板固定，U型钢筋拉环应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准混凝土结构设计规范GB50010中钢筋锚固的规定。(4)、型钢悬挑梁与建筑结构采用螺栓角钢压板连接，角钢的规格为63mm×63mm×6mm。6、脚手架的搭设脚手架的搭设除了按顺序搭设外，还得注意下列事
