宁南220kV变电站新建工程施工组织设计.doc

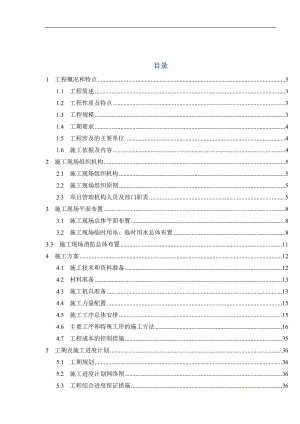

目录1 工程概况和特点31.1 工程简述31.2 工程性质及特点31.3 工程规模31.4 工期要求41.5 工程涉及的主要单位41.6 施工依据及内容42 施工现场组织机构52.1 施工现场组织机构52.2 施工现场组织原则52.3 项目管理机构人员及部门职责53 施工现场平面布置83.1 施工现场总体平面布置83.2 施工现场临时用电、临时用水总体布置83.3 施工现场消防总体布置114 施工方案124.1 施工技术和资料准备124.2 材料准备134.3 施工机具准备134.4 施工力量配置154.5 施工工序总体安排154.6 主要工序和特殊工序的施工方法164.7 工程成本的控制措施355 工期及施工进度计划365.1 工期规划365.2 施工进度计划网络图365.3 工程综合进度保证措施365.4 主要施工设备及材料供应计划375.5 设计图纸交付计划376 质量管理目标、质量保证体系及技术组织措施376.1 质量目标、管理组织机构及职责376.2 质量管理措施396.3 质量体系及管理方针426.4 质量管理及检验的标准426.5 质量保证技术措施447 安全管理477.1 安全目标承诺477.2 安全管理组织机构487.3 安全管理主要职责487.4 安全管理制度及方法497.5 安全组织技术措施507.6 重要施工方案和特殊施工工序的安全过程控制518 环境保护及安全文明施工538.1 文明施工及环境保护目标538.2 环境因素分析及控制措施538.3 加强施工管理、严格保护环境538.4 安全文明施工目标、组织机构538.5 安全文明施工实施方案558.6 文明施工考核、管理办法589 计划、统计与信息管理589.1 计划、统计报表的编制与递交589.2 信息管理591 工程概况和特点1.1 工程简述本工程站址位于某某某某市某某县景星乡黑泥沟村。新建进站道路从站区南侧的S212 省道引接,交通方便。全站建(构)筑物主要有主控通信综合楼、消防小室及砂池、220kV屋外配电装置、110kV屋外配电装置、35 千伏屋内配电装置室、35 千伏电容器场地、主变压器基础及构支架、事故油池、站内外道路、挡墙、围墙及大门、屋外电缆沟、所区给排水事故油池、污水处理装置、所区接地网等。1.2 工程性质及特点总平面采用“背靠背”型布置,220 千伏屋外配电装置布置于站区南侧,110 千伏屋外配电装置布置于站北侧,均为户外GIS 设备布置,35 千伏屋内配电装置室、35 千伏电容器场地及主变压器部分布置在220 千伏屋外配电装置和110 千伏屋外配电装置之间,主控通信综合楼布置在站区的东南侧。配电装置场地按“两型一化”全铺碎石。本站址抗震设防烈度为 8 度,主控通信综合楼和35 千伏屋内配电装置室按9 度采取抗震措施。场地设计标高为1083.38m1084.89m,远高于黑水河该河段最高洪水位,因此站址不受白鹤滩电站回水淹没及黑水河100 年一遇洪水影响。整个站址场地东北高西南低,排水顺畅,无内涝影响;站内排水及东侧坡面汇水可接入两侧的冲(槽)沟,最终流入黑水河。1.3 工程规模序号工程名称规模备注1主控通信综合楼389.12m2单层框架,房屋总高度4.7m2220kV屋外配电装置6回本期出线2回,预留4回3110kV屋外配电装置12回本期出线6回,预留6回4主变压器2×150MVA本期一台,预留一台535kV电容器6组本期3组,预留3组6站用变2台本期2台1.4 工期要求2011年11月底开工,2012年11底月具备竣工条件。1.5 工程涉及的主要单位工程项目法人:某某电力公司 工程发包单位:某某电力公司某某电业局工程设计单位:某某电力设计咨询有限责任公司工程监理单位:某某电力工程建设监理有限责任公司工程施工单位:某某电力送变电建设公司1.6 施工依据及内容1.6.1关于印发国家电网公司电力建设工程施工技术管理导则的通知 国家电网工2003153号;1.6.2关于印发国家电网公司输变电工程建设创优规划编制纲要等7个指导文件的通知基建质量200789号;1.6.3关于应用国家电网公司输变电工程施工工艺示范光盘的通知 基建质量2009290号;1.6.4关于印发国家电网公司输变电工程质量通病防治工作要求及技术措施的通知 基建质量201019号;1.6.5关于印发国家电网公司输变电工程典型施工方法管理规定的通知 国家电网基建(2010165号;1.6.6关于印发国家电网公司电网建设项目档案管理办法(试行)的通知 国家电网办2010250号;1.6.7关于应用国家电网公司输变电工程工艺标准库的通知 基建质量2010100号;1.6.8关于印发国家电网公司输变电工程达标投产考核办法的通知 国家电网基建2011146号;1.6.9关于印发国家电网公司输变电工程项目管理流动红旗竞赛实施办法的通知 国家电网基建2011147号;1.6.10关于印发国家电网公司输变电优质工程评选办法的通知 国家电网基建2011148号;1.6.11关于应用国家电网公司输变电工程典型施工方法的通知 基建质量201178号;1.6.12 110kV1000kV 变电(换流)站土建工程施工质量验收及评定规程 Q/GDW 1832008;1.6.13输变电工程建设标准强制性条文管理规程 Q/GDW 248-2008;1.6.14电力建设施工质量验收及评定规程 第 1 部分 土建工程 DL/T 5210.1-2005;1.6.15电力设备典型消防规程 DL/T 5027-1993;1.6.16关于利用数码照片资料加强输变电工程安全质量过程控制的通知 基建安全200725号;1.6.17关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求 基建质量2010322号;1.6.18建筑工程施工质量验收统标准 GB 50300-2001;1.6.19国家重大建设项目文件归档要求与档案整理规范 DA/T 28-2002;1.6.20建设工程文件归档整理规范 GB/T 50328-2001;1.6.21建设工程项目管理规范 GB/T 50326-2006;1.6.22国家电网公司基建安全管理规定 国家电网基建20101020号;1.6.23国家电网公司输变电工程安全文明施工标准 Q/GDW250-2009;1.6.24电力建设安全工作规程(变电所部分) DL 5009.31997;1.6.25中华人民共和国安全生产法 主席令第70号;1.6.26本工程设计文件、施工图纸等;1.6.27相关国家规程、规范、法律、法规等。2 施工现场组织机构2.1 施工现场组织机构某某电力送变电建设公司分管经理:殷志贵项目经理:周永恒项目总工:张翊鹏施工队长建筑:钟永仕电气:蓝建波安全管理部:刘大禹质检部:秦发明办公室主 任:张 玲物供部主 任:舒 奎电 工 班: 卓 晓 林机 械 班: 魏 玉龙综 合 班: 江 兵电气二次: 蒋 济 金电气一次: 蓝 建 波2.2 施工现场组织原则施工现场组织原则:施工现场组织分工明确,各司其职。2.3 项目管理机构人员及部门职责2.3.1 项目经理职责2.3.1.1 遵照国家有关政策、法规、法令和公司各项管理制度的规定,结合本项目实际, 认真贯彻实施。2.3.1.2 项目经理是公司法人在项目上的授权代理,代表公司履行与业主合同及分包合同相关的责任。2.3.1.3 贯彻公司质量、安全方针目标,对本项目的施工质量和安全全面负责。2.3.1.4 建立与项目质量管理和安全管理体系相适应的组织机构,保证其有效运行。2.3.1.5 根据本项目的质量、安全目标, 落实相应的质量、安全保证措施和具体的实施方案;是工程项目质量、安全等方面第一责任人。2.3.1.6 合理配置资源,确保工期。2.3.1.7 坚持不懈地、经常性地向职工进行质量管理意识和安全生产文明生产的宣传教育, 确保质量和安全, 做到安全文明生产。2.3.1.8 严格财经制度,加强财经管理;正确处理企业与个人的利益关系。2.3.2. 项目总工职责:2.3.2.1对所负责工程项目的建设负全面技术责任。2.3.2.3加强现场质量管理、技术管理,贯彻执行公司的质量方针目标。负责抓好质量体系在本项目的有效运行。2.3.2.3编制施工组织设计、安全施工等技术措施,主持技术交底工作。2.3.2.4贯彻执行各项技术、质量规范、规程和标准;采取预控措施,有效地防止质量通病。2.3.2.5按公司和项目处的质量目标计划实施检查和总结。2.3.2.6负责对工程竣工资料的审查和整理。2.3.3 工程部职责2.3.3.1 对本工程的施工技术全面负责。2.3.3.2 实施施工图会审和技术交底工作,严格按照施工技术管理导则进行。2.3.3.3 定期召开技术会议,组织编审施工方案和措施。2.3.3.4 经常与业主、监理、设计联系,征求意见和建议,保证施工优质、顺利完成。2.3.3.5 负责开工前的技术培训和考核工作,对各类人员进行技术培训、考核和资格的确认,确保各类人员持证上岗。2.3.3.6 负责组织工程原始资料、技术资料、分部分项评级卡片、产品资料和试验报告的收集、分析和整理工作。2.3.3.7 及时收集现场信息,并对现场情况作出判断并提出相应的措施。2.3.4 项目质量、安全部职责2.3.4.1 对本工程的施工质量、安全全面负责。2.3.4.2 组织编制、执行工程质量计划和安全保证措施。2.3.4.3 负责工程质量、安全的监督、控制、检查及判定工作。2.3.4.4 负责对工程原材料、器材的现场检验及取样试验。2.3.4.5 组织搞好施工自检和互检。2.3.4.6 负责质量、安全信息传递及工程施工技术记录、安全报表、质保资料的收集、整理、审核、移交工作。 2.3.4.7 配合业主、监理工程师对工程的质量检查。2.3.4.8 进行安全用具、用品、设施的检查和认证工作,组织、参加对施工项目的安全大检查。2.3.4.9 对工程文明施工和环境保护措施的实施进行监督。2.3.5 物供部职责2.3.5.1负责建立健全自购材料、业主供应材料、设备管理的各项规章制度,按公司质量体系要求,编制材料、设备购置计划并负责具体实施。2.3.5.2 负责施工物资的保管、收发、质量的控制及自供材料的采购,保证物资供应。2.3.5.3 负责机械设备的运输、保管、保养、维修及计量器具的配置、周检工作,并确保其使用的有效性。2.3.5.4 负责计量器具的审核管理,设备机具的使用和调拨工作。2.3.5.5 参加业主供应材料在采购中的管理;2.3.5.6 会同质安部对业主供应的材料在交接时进行质量验收工作;2.3.5.7 负责业主供应材料在交接时的卸车、运输以及现场保管;2.3.5.8 负责业主供应材料以外的材料的采购、运输以及现场保管;2.3.5.9对本部门采购材料的质量负责,会同质安部进行进货检验及送检。2.3.6 计财部职责2.3.6.1 负责工程用款的落实。2.3.6.2 负责内部工程款结算,下达内部承包费用指标。2.3.6.3 负责工程财务报表、进度报表等的传送,负责合同履行的监督。2.3.7 办公室职责2.3.7.1 负责本工程的文秘工作,严格按照业主、监理、公司ISO9001质量管理体系程序文件的规定对工程项目处的往来文件进行管理。2.3.7.2 负责各类持证上岗人员的档案管理。2.3.7.3 协调工程施工的各种社会关系,确保施工顺利进行。2.3.7.4 负责施工人员的劳动保护、医疗卫生、文化娱乐生活等后勤保障工作。2.3.7.5 落实日常管理文件的收发登记和多方信息的收集、整理、传达。2.3.7.6 负责精神文明建设管理工作,加大文明施工和环境保护的宣传力度。3 施工现场平面布置3.1 施工现场总体平面布置详见附图一 :某某220kV变电站新建工程施工平面布置图根据文明施工要求和站内面积小的特点,将施工项目部人员办公区和生活区临建集中在进站大门口西侧临时租用土地上,生产用临建设施集中在进站大门东侧临时租用土地内布置。站外临建用地均为租用,所有施工临建采用活动板房,按照本公司标准化布置要求搭建,集中管理。3.2 施工现场临时用电、临时用水总体布置3.2.1施工现场临时用电在变电站西南侧引用有一条35kV线路,施工电源和备用电源及线路按临永结合方案考虑。详见附图二:某某220kV变电站新建工程临时施工用电平面布置图。为了确保本工程在合同工期内保质、按期的全面竣工,必须严格规划和做好施工现场的临时用电,确保本工程目标的实现。严格按照GB50194-93建设工程施工现场供用电安全规范要求,结合现场实际情况,编制有针对性的本工程临时用电施工方案,以下简称临时用电设计,保证现场施工用电安全可靠,经济合理,达到确保现场施工人员的生命和机械设备安全运行的目的。现场安全用电技术措施1、现场临时用电工程采用中性点直接接地的380/220V TN-S接零保护系统即三相五线制。2、保护接零线(以下简称PE线)从本现场配电房配电总柜的临时集中接地装置上引出,PE线与工作零线(以下简称N线)应从同一接地装置上引出,但必须分开单独敷设,PE线在任何情况下都不准作为他用。在敷设PE线时应用专用的绿/黄双色线,若没有绿/黄双色线,用别的色线代用时PE线的颜色应与N线和相线的颜色不同,并在PE线的端头都要用绿、黄两种色带包扎,使用明显的标记。3、PE线的截面积不少于N线的截面积,同时应能满足机械强度的要求。4、现场设置的重复接地体的工作接地电阻值不能大于4,每个月要重复测一次接地电阻值,并做好复测记录,重复接地体只限使用角铁,圆钢或钢管,不准采用螺纹钢。5、现场一切电气设备的金属外壳,框架、部件、金属操作台等必须与PE线作可靠的连接。6、现场使用的一切手持电动工具,如振动棒、蛙式打夯机等必须配置有专用PE线触头插销、插座,严禁把PE线脚卸掉使用,手持电动工具的工作电源必须从带有漏电保护功能的配电板引出。7、安装漏电保护器7.1现场供电选用三级配电(总配电柜、分配电箱、开关箱)二级漏电保护的供电方式。7.2现场使用的漏电保护器选用剩余电流动作保护型 ,配置的漏电保护器的额定漏电动作电流<30mA,额定动作时间<0.1s7.3在任何情况下,漏电保护器只能通过N线,不准通过PE线,每月应对漏电保护器进行定期检查,发现问题及时处理。8、配电装置8.1 现场的配电的构架及箱体均为定做,保证有足够机械强度便于保护接零 ,并要设置防水、防尘措施。8.2现场使用的漏电保护器选用剩余电流动作保护型 ,配置的漏电保护器额定漏电动作电流30mA,额定动作时间0.1s8.3在任何情况下,漏电保护器只能通过N线,不准通过PE线。每月应对漏电保护器专人负责检查试验,箱体上要有名称、用途的标识,箱内配置的开关要有回路,箱体内禁止放置杂物,箱体注意保持清洁,各类配电箱每月要定期检查、维修并严禁带电作业。8.4现场的每个用电设备应有各自的技术要求,应逐一对各种配电箱进行严格检查验收。8.5配电装置保护器进行定期检查,使用开关箱,切实做到施工现场临时用电安全、技术规范中的要求给生产厂家提供技术,设计资料和保证有足够机械强度便于保护接零 ,并要设置防水、防尘措施,发现问题及时处理。8.6现场的配电的构架及箱体均为定做,保证有足够机械强度便于保护接零 ,并要设置防水、防尘措施。8.7配电箱、开关箱选用合格成品箱。在订做各种配电箱时应根据现场机械使用实际情况,作好用途标识。箱序操作: 总配电箱 分配电箱 开关箱(送电) ( 停电则反之)。 8.8施工现场停止作业一小时以上,应将设备开关箱断电上锁。8.9现场使用的各种配电箱应标示有“一机、一漏、一闸”。8.10 现场的配电箱在使用过程必须按照安规操作。9 、电动建筑机械和手持电动工具9.1 振动棒、蛙式打夯机等必须装设防溅型漏电保护装置,额定漏电动作电流应小于15mA,额定漏电动作时间小于0.1s9.2在工作时设专人调整电缆,电缆长度不宜超过30M,中间不得有接头。电缆严禁缠、扭结和被机械跨越。10、用电人员注意事项:10.1对各类用电人员进行安全用电基本常识的培训教育10.2操作电气设备时必须按规定穿戴和配备相应的劳动保护用品;并要检查电气装置和保护措施是否完好,严禁设备带“病”运转。10.3保护好所用设备的负荷线,保护好保护零线和开关箱,发现破损及时报告解决。 11、配电线路11.1 现场动力配电主线路均采用铜芯动力电缆埋地敷设与架空方式相结合。埋设深度不小于0.6米,并在电缆上下均匀铺设不小于50毫米厚度的细砂,然后覆盖砖等硬质保护层,每隔20米加地下电缆警示标志。架空线路弧垂最低处不低于5米(非人员频繁活动区)/4米(极偏僻区)。11.2 现场照明配电主线路采用BV型铜芯聚氯乙烯绝缘导线穿 PVC管沿着临时外墙敷设,进户时必须穿塑管保护。11.3临时设施内的照明灯具均用拉线开关,严禁在床上装设开关。11.4 现场的工作照明采用混合照明方式,即电灯和碘钨灯混用。在深基坑作业场地的工作照明采取电压不应高于36伏的安全电压照明。11.5电灯碘钨灯的灯具安装高度不小于2.5米,电源线应当采用铜芯橡皮软电缆并必须接入灯具的接线柱上,不得靠近灯具表面。11.6电器、灯具的相线必须进开关控制,严禁相线直接引入灯具。11.7 严禁私拉乱接违章用电 。12、安全用电组织措施。12.1编制临时用电设计的技术人员应认真地向现场电工及各类用电人员作技术交底。12.2临时用电工程的导线敷设要严格按图施工,临时用电工程的导线敷设要有统一安排,做好人员、时间、方法及安全措施等工作。竣工后按图检查验收,并做好检查验收记录。验收合格后方可投入使用。12.3 建设工程结束后,临时用电工程的导线拆除同样要有统一安排,做好人员、时间、方法的安排,并有安全措施等。12.4 建立安全用电技术档案,内容有:临时用电工程设计资料,临时用电工程检查验收记录,接地电阻测试记录,定期复测记录。电工日常作业维修工作记录。12.5 建立安全用电检查评估制度,按照JGK59-99建筑施工安全检查标准和GB50194-93<建设工程施工现场供用电安全规范>的要求,定期对现场用电安全进行检查评估。12.6 建立健全安全用电制度,对现场各用电部位的操作,监护,维修,要分块、分机落实到人,并辅以必要的奖惩。12.7加强现场用电管理,杜绝各种“违章用电 ”现象,专业电工必须持证上岗。3.2.2施工现场临时用水本工程站外补给水管道接自变电站东北侧的山泉水,水源距离变电站约3km,能稳定供应施工用水。在现场设一个水箱以满足施工和生活用水。3.3 施工现场消防总体布置针对某某220kV变电站新建工程施工现场的消防安全工作的特点,以消防工作“安全第一、防消结合”的方针为指导思想,根据施工项目部“职业健康安全与环境管理目标”中关于消防工作的目标,即:不发生一般及以上火灾事故的要求。施工项目部依据中华人民共和国消防法及某某消防管理条例的要求,进行了施工现场消防总体布置。以确保火灾事故发生后救援工作能够有条不紊地进行,降低火灾事故不必要的损失。详见附图三:某某220kV变电站新建工程消防工具平面布置图。4 施工方案4.1 施工技术和资料准备4.1.1 施工技术措施计划 施工方案(措施)准备一览表 表41序号方案(措施)名称责任编制部门备注建筑部分(不限于)结合施工实际情况和施工图、产品说明书等相关资料编制1安全文明施工实施细则安全部2临时用电施工方案安全部3脚手架搭拆方案安全部4土石方施工方案技术部5施工创优实施细则技术部6构架吊装方案技术部7普通现浇基础施工方案技术部8杯口式现浇基础施工方案技术部9地脚螺栓式现浇基础施工方案技术部10砖砌基础施工方案技术部11大体积混凝土浇筑施工方案技术部12建构筑物(框架结构)施工方案技术部13墙体面砖粘贴施工方案技术部14墙体抹灰施工方案技术部15屋面工程施工方案技术部16地面处理(地砖)施工方案技术部17地面处理(自流平)施工方案技术部18建筑防雷接地工程施工方案技术部19混凝土道路施工方案技术部20沥青道路施工方案技术部21电缆沟(砖混)及支架安装施工方案技术部电气安装及调试部分(不限于)1一次设备吊装、搬运施工方案技术部2变压器安装施工方案技术部3GIS安装施工方案技术部4电缆敷设及二次接线施工方案技术部5继电保护调试施工方案技术部6高压试验方案技术部7(主变压器/GIS)局放/耐压试验方案技术部8接地装置制作安装施工方案技术部9通信系统安装施工方案技术部10高压电缆敷设(隧道)施工方案技术部4.1.2 配齐相关施工标准、规范和公司编制的施工工法等施工技术保证资料。4.2 材料准备编制材料计划并作好调查、比较,择优订购;主要生活及办公用品计划下表。主要生活及办公用品计划表(包括但不限于)序号名称单位数量备注1生活车辆1自备2冰柜台2自备3厨具套2现购4电脑台5自备5打印机台2现购6数码相机台1现购7组合文件柜、办公桌套5现购4.3 施工机具准备施工机械的准备见下表主要施工机械设备表(依现场实际情况可适度修改)序号机械或设备名称规 格 型 号数量备注建筑施工1装载机501台调配/租赁2挖掘机2251台自备3振动式碾压机YZ140B1台调配/租赁4砼搅拌机JDY350C2台调配5电焊机BX-5002台调配6自卸车4.5吨2台租赁7断钢机GQ401台自备8弯钢机GW640B1台自备9型材切割机BX3-500-12台自备10圆盘锯WJ1091台自备11刨木机MB1061台自备12翻斗车FCI3台自备13经纬仪J21台自备14水准仪S11台自备15 平板震动器BL112台自备16建筑检测尺1套自备17砂轮机1台自备18手提砂轮机2台自备19清水泵1.5KW出水口径50mm1台自备20污水泵2KW出水口径50mm2台自备21手动液压钳SYQ-1001台自备电气施工1电弧焊机BX-500-12台自备2台钻Z40251台自备3摇表3个自备4SF6检漏仪SFJL-1台自备5卷扬机JM-51台自备6电动液压机CGB-J1台自备7手动液压钳SYQ-1001台自备8车床CA 61401台自备9刨床B 6651台自备10液压母线立弯机YML-125X121台自备11液压母线平弯机YMP-125X121台自备12液压母线切断机YMQ-125X121台自备13液压母线冲孔机YMC-125X121台自备14吊车QY8C1辆自备4.4 施工力量配置施工劳动力配置见下表 劳 动 力 配 置 表 工 种劳 动 力2011年2012年11月12月1-2月3-4月5-6月7-8月9-10月11月项 目 管 理 部管理人员66668888 土 建 施 工技 工10202525101055普 工203035353020105电 气 施 工技 工510205普 工10101515合 计36566666635858384.5 施工工序总体安排(1)、工程土建部分施工按照先地下,后地上,以挡土墙、220kV及110KV户外配电装置基础、主控楼主体、主变压器基础为主要控制目标;先主体,后附属;以工程量大,质量、安全要求高的挡土墙、户外基础为主,先进行场平土石方回填工作,同时进行挡土墙地施工,以附属工程作为劳动力平衡,穿插施工的原则进行施工。(2)、施工流程:回填 挡土墙 户外基础 主控楼基础 构架组合 构架吊装 主控楼主体及装修 支架组立 电缆沟 站区道路 其它附属首先进行场地回填,先回填站区主要公路,同时进行站内主道路路基和第一次厚150mm混凝土的浇筑,为下步施工材料的运输提供可靠的保障,第二次混凝土待竣工时浇筑。接着整个站区进行回填,高度回填至构架基础顶,再进行基础开挖。(3)、每项工作施工前,技术员都必须作技术交底,交底内容应完整,细致;应从工序、用料、质量的性和量方面以书面和口头两种形式清楚地传达给施工人员。施工人员必须领会清楚、完整。4.6 主要工序和特殊工序的施工方法4.6.1. 施工测量控制技术测工必须经过培训且考试合格,所用仪器必须定时检验,确保其准确性;依据已知桩位对场地进行重新定位控制,依据图纸给定坐标,确定主要建构筑物的轴线。反复核查轴线的准确性。4.6.2 雨季施工措施若施工进入雨季,要编制雨季施工方案,在施工中要作好气候记录,确定雨季施工的实际起止时间;进入雨季施工前, 对相关人员应专门组织技术培训, 学习本工作范围内的有关知识, 明确职责, 合格后方可上岗;作好临时、永久道路的施工安排,确保雨季道路通畅;提前做好防雨布等雨季施工材料的配置,做好成品、半成品的雨季保护;4.6.3 钢筋制作技术措施 (1) 控制材料来源,作好材料送检,确保质量合格; (2) 钢筋加工的形状、尺寸必须符合设计及规范要求; (3) 钢筋安装与绑扎必须牢固准确,砼浇筑时钢筋要有专人维护。4.6.4 砼浇筑技术措施(1)所购粗细骨料必须符合设计要求,且按要求进行河砂、碎石、水样送检和水泥复试;(2)根据所测河砂、碎石含水率,结合设计砼配比,确定施工配合比 ;(3)施工时,其称量必须准确,搅拌时间合理,坍落度必须符合要求,振捣均匀密实;(4)支模准确牢固,拆模及时,注意对砼的保护和养护。4.6.5钢结构制作措施 (1) 对现场制作件要严格按设计尺寸翻样加工; (2) 焊接时必须由熟练焊工使用设计型号的焊条,适当的电流来进行焊接,以确保焊接质量;(3) 螺栓连接时必须使用扭力扳手,以确保多个螺栓整体受力;(4) 拼装梁柱时梁的起拱高度要符合设计,且必须作好梁柱的支垫和固定,确保其符合设计尺寸;(5) 如外加工构件在运输、装卸、安装等过程中发生锌层破坏的,应征求设计单位意见并采取相应的补救措施。4.6.6 回填土技术措施:(1)在回填之前,应加强对回填材料的控制,材料的粒径、含水率应符合规范和符合设计要求。(2)在回填作业时,应针对不同的地形、地质状况采用不同的作业方法和措施。(3)回填施工应明确具体的质量标准并加以贯彻。(4)在回填施工中应注意产品保护。(5)在回填施工中应注意避免工程质量通病、分析其产生原因并作出具体的防治措施。4.6.7 户外构支架支架施工流程图 构架施工流程图基础工程基础工程排杆组合(钢构件制作加工)立杆 结构吊装顶板焊接4. 6.7.1 基础工程A 基坑开挖对于几何尺寸较大的构架基础,开挖时采用机械开挖、人工清基的方式,工作面和放坡系数要满足土质、埋深和操作的要求。对于几何尺寸较小的基础如支架基础,开挖时采用人工开挖的方式。工作面及放坡系数根据基础埋深和土质来确定,杂填土、粉质粘土、粘土处挖基坑(槽)深度超过1.5米时应按规定坡度放坡。B 混凝土垫层基坑开挖到设计标高并经设计地质工代和监理工程师验槽后要根据施工图要求用C10砼对基底进行封闭,如有地下水,要请设计单位出设计方案并按方案进行处理。垫层要用平板振动器进行振捣。C 基础模板由于该站的基础混凝土一律按镜面工程要求验收,所以基础模板采用1.8厘米厚高强专用木工板作大模板,背方用5*7厘米或10*10厘米木方或12号槽钢,模板四大角和顶边安装三角形木、铝合金或塑料角条,杯口模板采用钢模板,现场制作加工,所支模板必须严格控制精确度。模板加固优先选用钢管扣件加固,局部可用10*10厘米木方。在砼浇筑之前要在模板内表面刷脱模剂,而且在第二次使用模板之前要将模板清理干净。D 基础钢筋钢筋采用机械下料,人工制作绑扎的方法进行。F 基础砼浇筑砼制作严格按施工配合比进行,采用350型强制式搅拌机进行搅拌,场内运输采用0.35立方米斗容量的柴油翻斗车,振捣用直径5厘米插入式振动器。基础每个台阶顶面都要用铁板压光收面。砼运输过程中要保证道路畅通,必要时可修便道,基础较大时要搭设运输脚手架。G 基础养护基础拆模后要立即进行养护,养护时可将杯口灌满水,同时也可以立即回填进行自然养护,养护时间为14天。H 基础保护基础拆模后外形都比较完整美观,为了保证基础至始至终都保持完好,就要对基础采取保护措施,做法是用小模板L形,再将L形模板固定于基础的阳角,用铁丝捆牢,并设保护标志牌。I 回填基础拆模后经隐蔽工程验收合格后就可以回填,回填采用人工回填,用打夯机配合,并分层进行,每层厚度不得大于30厘米。回填密实度要达到设计要求。4. 6.7.2 钢结构制作加工本工程户外钢结构主要有构支架顶板、加劲肋板、钢管钢圈、支撑杆件等。A 钢材矫正买回来的钢材会因种种原因发生变形,在下料之前要进行矫正,方法是用辊床或水平直弯机或锤击进行矫正。 B 下料比较复杂的构件在下料之前要放大样,简单的构件在下料之前可以不放大样,下料采用型钢切割机切割或用气割,有条件的工地可采用等离子切割机进行切割,切割之后构件边缘比较粗糙,要用砂轮机进行打磨。钢管或钢板圈在下料之后要打45度的坡口。C 制孔制孔方法一般用台钻来钻孔,个别的孔可用旋转锉来成孔。D 组合按设计要求将每一个构件放到它应该放到的位置。E 焊接对组合好的需要焊接的构件进行焊接,焊接时要采取措施来防止构件发生过大的变形,如在焊接构支架顶板时加夹具并采用两侧对称施焊的方法进行焊接。一般普通构件的焊接采用交流焊机进行焊接,重要构件的焊接采用直流焊机进行焊接。4. 6.7.3 支架杆组立A 杆段选择按施工图要求从到货杆段中选择与实际安装位置相对应的杆段。有变形超标严重的杆段严禁使用。B 杆段就位将选择好的杆段运到其安装的杯口附近。运输采用人工和机械配合的方式。C 测量确定杆长测量杯底标高和实测杆段长度
