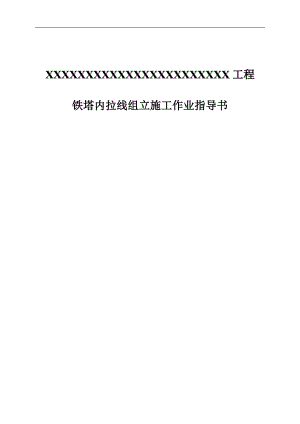

XX工程铁塔内拉线组立施工作业指导书.doc

XXXXXXXXXXXXXXXXXXXXXXX工程铁塔内拉线组立施工作业指导书目 录1.工程概况及适用范围11.1工程简述11.2铁塔配置22. 编写依据63. 作业流程74. 作业准备84.1人员配备84.2工器具及仪器仪表配置85作业方法95.1施工准备95.2内拉线悬浮抱杆分解组立技术措施126安健环控制措施186.1铁塔组立安全保证措施186.2文明施工226.3工程防火226.4危险点辨识226.5紧急救援计划247. 质量控制措施及检验标准257.1质量保证措施257.2铁塔组立的质量要求267.3铁塔组立的质量检查方法27 1. 工程概况及适用范围1.1工程简述XXXXXXXXXXXXXXXXXXXXXXX工程位于肇庆市高要市，途径小湘，笋围，禄步，线路全长22.48km。全线以双回路架设为主，220kV睦岗站出线处因出线走廊问题，需三回架设共用出线，长度约0.36km。导线采用LGJX-400/35稀土钢芯铝绞线，地线采用36芯OPGW复合光缆。本工程需将原定110kV白洞新建出线构架与原110kV睦岗、睦石出线构架调换，将110kV睦岗、睦石双回路1#塔改造，新建N1双回路终端塔一基。1.2线路概况本工程全部采用铁塔，新建铁塔共61基。其中新建四回路塔N1、N2、N3塔，其余为双回路铁塔。本线路线材采用 LGJX-400/35稀土钢芯铝绞线，地线采用36芯OPGW光纤复合架空地线。110kV睦悦线出线构架出线后，与本工程新建线路同塔架设至N3塔，之后接原110kV睦悦线3#塔，110kV白洞新建出线构架与原110kV睦岗、睦石出线构架调换，将110kV睦岗、睦石双回路1#塔改造并重新放、紧线。线路沿线地形以山地为主，部分是水田和鱼塘。表层土质大部分为含砂质的细粒土，可塑性粘土，含水率较低，可塑硬塑坚硬状态。沿线有G321国道和少量的村路、机耕路作为运输道路，交通运输条件一般，大部分塔位汽车不能直接到达附近，需要有一段路程的二次运输。1.2铁塔配置铁塔配置表 表1-1塔号杆塔型号转角方向呼称高全高ABCD连接方式塔身段塔身重塔腿段号ABCD总重N1110DGU4-18左12°38501841.76666插入式1-14+1944149.7203136.93136.93136.93136.956697.3N2110DGU4-18右63°23151841.76666插入式1-14+1944149.7203136.93136.93136.93136.956697.3N3110DGU4-18左15°22111841.76666插入式1-14+1944149.7203136.93136.93136.93136.956697.3N4JGU7-15右18°20221526.94.74.74.74.7插入式1-6+126384.130455.1455.1455.1455.18204.5N5110J2J005-18右19°10441829.93.03.03.03.0插入式1-8+2811800.231611.9611.9611.9611.914247.8N6110Z2J003-30-23042.95.05.03.03.0插入式1-8+137844.623+25563.3563.3342.5342.59656.2N7ZGU3-2424343.03.03.03.0插入式1-9+126583.212312.25312.25312.25312.257832.1N8 JGU8-18右30°57191830.35.25.25.25.2插入式1-6+118928.126675.2675.2675.2675.211628.9N9JGU7-18右26°14481829.95.25.25.25.2插入式1-6+117135.426526.3526.3526.3526.39240.6N10ZGU3-3030404.54.54.54.5插入式1-107135.410559.5559.5559.5559.59373.4N11ZGU3-2424343.03.03.03.0插入式1-9+126583.212312.25312.25312.25312.257832.1N12110J2J007-18-1.5左73°58291829.96.06.04.54.5插入式1-11+3612616.437+381349.71349.71161.91161.917693.6N13110Z2J003-303042.95.05.02.02.0插入式1-8+137844.623+26563.3563.3300.4300.46572.0N14ZGU3-1818283.03.03.03.0插入式1-9+145055.914318.8318.8318.8318.86331.3N15110Z2J003-212133.94.54.51.51.5插入式1-7+145719.935+38431.7431.7213.1213.17009.5N16ZGU3-3030404.54.54.54.5插入式1-107135.410559.5559.5559.5559.59373.4N17JGU7-15右5°06221526.94.74.74.74.7插入式1-6+126384.130455.1455.1455.1455.18204.5N18JGU7-15右13°00471526.94.74.74.74.7插入式1-6+126384.130455.1455.1455.1455.18204.5N19ZGU3-2121316.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N20ZGU3-2121316.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N21ZGU3-2121316.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N22JGU8-18左56°11331830.35.25.25.25.2插入式1-6+118928.126675.2675.2675.2675.211628.9N23ZGU3-3030404.54.54.54.5插入式1-107135.410559.5559.5559.5559.59373.4N24 ZGU3-3030404.54.54.54.5插入式1-107135.410559.5559.5559.5559.59373.4N25JGU8-18右36°3150”1830.35.25.25.25.2插入式1-6+118928.126675.2675.2675.2675.211628.9N26ZGU3-1515256.06.06.06.0插入式1-9+153815.015335.9335.9335.9335.95158.6N27110J2J007-18左69°59401829.93.03.03.03.0插入式1-12+3214272.035972.4972.4972.4972.418161.6N28JGU8-15右51°44181527.34.74.74.74.7插入式1-6+128140.430603.4603.4603.4603.410554.0N29JGU7-18右7°00111829.95.25.23.23.2插入式1-6+117135.426+28526.3526.3367.6367.68923.2N30ZGU3-1818283.03.03.03.0插入式1-9+145055.914318.8318.8318.8318.86331.3N31ZGU3-2424343.03.03.03.0插入式1-9+126583.212312.25312.25312.25312.257832.1N32ZGU3-1515256.06.06.06.0插入式1-9+153815.015335.9335.9335.9335.95158.6N33JGU7-21右0°00002132.95.55.55.55.5插入式1-7+109598.622555.5555.5555.5555.511820.6N34ZGU3-1818283.03.03.03.0插入式1-9+145055.914318.8318.8318.8318.86331.3N35110Z2J003-181830.94.54.54.54.5插入式1-7+405253.341430.2430.2430.2430.26974.1N36JGU8-12右33°46421224.34.54.54.54.5插入式1-6+137353.934571.1571.1571.1571.19638.3N37110Z2J003-363648.95.55.55.55.5插入式1-109543.415579.0579.0579.0579.011859.4N38JGU8-12左43°52271224.34.54.54.54.5插入式1-6+137353.934571.1571.1571.1571.19638.3N39110Z2J003-333345.95.05.05.05.0插入式1-9+119265.619572.7572.7572.7572.711556.4N40ZGU3-1818283.03.03.03.0插入式1-9+145055.914318.8318.8318.8318.86331.3N41JGU7-15左16°49551526.94.74.74.74.7插入式1-6+126384.130455.1455.1455.1455.18204.5N42110Z2J003-24-224-234.95.05.03.03.0插入式1-8+136848.131+33460.5460.5324.9324.98418.9N43110Z2J003-181830.94.54.54.54.5插入式1-7+405253.341430.2430.2430.2430.26974.1N44110Z2J003-24-224-234.95.05.03.03.0插入式1-8+136848.131+33460.5460.5324.9324.98418.9N45JGU7-18右24°12071829.95.25.25.25.2插入式1-6+117135.426526.3526.3526.3526.39240.6N46110Z2J003-21-321-333.94.54.51.51.5插入式1-7+145719.935+38431.7431.7213.1213.17009.5N47ZGU3-1818283.03.03.03.0插入式1-9+145055.914318.8318.8318.8318.86331.3N48ZGU3-3030404.54.54.54.5插入式1-107135.410559.5559.5559.5559.59373.4N49JGU7-18右12°10151829.95.25.25.25.2插入式1-6+117135.426526.3526.3526.3526.39240.6N50110Z2J003-333345.95.05.05.05.0插入式1-9+119265.619572.7572.7572.7572.711556.4N51ZGU3-2424343.03.03.03.0插入式1-9+126583.212312.25312.25312.25312.257832.1N52ZGU3-1515256.06.06.06.0插入式1-9+153815.015335.9335.9335.9335.95158.6N53110Z2J003-303042.95.05.05.05.0插入式1-8+137844.631460.5460.5460.5460.59686.6N54110Z2J003-333345.95.05.05.05.0插入式1-9+119265.619572.7572.7572.7572.711556.4N55ZGU3-2121316.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N56ZGU3-2121316.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N57JGU8-18左31°46381830.35.25.25.25.2插入式1-6+118928.126675.2675.2675.2675.211628.9N58ZGU3-272737.06.06.06.06.0插入式1-9+135055.913439.2439.2439.2439.26812.9N59JGU9-18左88°10001830.55.25.25.25.2插入式1-6+1010275.621761.4761.4761.4761.413321.2N60JGU9-181830.55.25.25.25.2插入式1-6+1010275.621761.4761.4761.4761.413321.2睦石N1JGU3-15右67°230515266.06.06.06.0插入式1-6+106327.510751.2751.2751.2751.29332.2合计6972522. 编写依据序号标准及规范名称编号1110500kV架空送电线路施工及验收规范GBJ50233-20052钢结构设计规范GB50017-20033钢结构高强度螺栓连接的设计、施工及验收规范规范JGJ82-914输电线路施工机具设计、试验基本要求DL/T875-20045电业安全工作规程电力线路部分DL409-916电力建设安全工作规程第2部分：架空电力线路DL5009.2-20047输电线路铁塔质量分等标准SDZ025-878110500kV架空送电线路设计技术规程DL/T5092-19999110kV500kV送变电工程质量检验及评级标准 第1部分：送电工程Q/CSG 10017.1-200710电网建设安全健康与环境管理办法实施细则南方电网计200427号参考文件备注1本工程的相关设计图纸2本工程的组织设计3本单位的质量管理体系、职业健康安全管理体系、环境管理体系的相关文件4现场调查情况3. 作业流程作业（工序）流程图 补装侧面斜材清 理 现 场提 升 抱 杆地 面 组 装吊 装 塔 片拆 除 抱 杆施 工 准 备组 立 塔 腿竖 立 抱 杆塔材小运4. 作业准备4.1 人员配备序号工作岗位人数备注1现场指挥1重要岗位2安全监督1重要岗位，必须专责3塔上作业8重要岗位，持证上岗4地面组装155机动绞磨手2重要岗位，持证上岗6拉磨绳27控制大绳（8）由地面组装人员兼任合计29说明：根据实际工程量配置。4.2 工器具及仪器仪表配置序号名称规格/编号单位数量备注1抱 杆500mm×500mm×24m副1角钢格构式抱杆2腰环700×700副2按抱杆型号配置3机动绞磨3T台14起重滑车5T（双轮）只25起重滑车3T（单轮）只26地锚3T个47地锚5T个18U形挂环5T个109U形环3T个2010角铁桩75×8×1500根1011钢丝绳15×50m条4内拉线1220×30m条4承托绳1313×15m条2腰环用1413×200m条1提升抱杆用1513×300m条1绞磨绳169×130m条1调整绳1715×20m条4钢丝绳吊套1813×3m条10钢丝绳套（千斤头）1920×3m条10钢丝绳套（千斤头）20白棕绳16×160m条4提升单件塔材2118×130m条4控制大绳22尖板手16×300把82320×350把824铁锤把525梅花扳手各种型号把8各8把26圆锉16×300把227钢钎25×2000根228枕木150×150×800条3029链条葫芦3T个5说明：工具配备可根据现场需要进行调整，所有受力器具应通过受力计算才可使用。5作业方法5.1 施工准备5.1.1技术准备1、铁塔组立施工前，必须对全体施工人员进行技术交底。2、施工人员熟悉铁塔组装施工图纸，并对所负责铁塔组立的桩位的地形、地貌、适宜采用哪种组立方法，应做到心中有数。3、做好立塔试点工作。每个立塔组对每种塔型的首基都要进行试点。立塔试点需项目部技术、安全、质量负责人和施工队长、技术员、质安员及工程监理人员参加。试点的目的是为了检验技术交底的内容是否可行，总结经验，为全面开展组立作好准备。5.1.2机具准备1、立塔施工所使用的工具应经项目部安监部和工程部进行检验，并标识。检验合格者方可在本工程施工中使用。使用前必须进行外观检查，并进行标识。不合格者严禁使用，并且不得以小代大。2、本工程使用的计量仪器（游标卡尺、经纬仪、扭矩扳手、钢尺）应经有相应资格的检测单位检验，检验合格者方可使用。3、各种工器具运往现场前必须清理检查，主要工器具检查要求如下：（1）机动绞磨在使用前必须仔细检查各部件，特别是刹车装置是否完好。（2）各种抱杆必须确认符合组立要求方准使用，抱杆必须无裂纹、脱皮、严重锈蚀及弯曲等缺陷。（3）抱杆顶、底座的各焊缝应完好无裂纹，转动部分应灵活无卡滞，连接螺栓不得变形。（4）钢丝绳有下列情况之一者应报废或截除：A、在一个节距内（每股钢丝绳捻一周的长度）的断丝根数超过规定报废标准者。B、钢丝绳中有断股者。C、钢丝磨损或腐蚀深度达到原直径40%以上者，或本身受过严重火烧或局部电烧者。D、压扁变形和表面毛刺严重者。E、断丝数量虽不多，但断丝增加很快者。钢丝绳一节距内断丝数报废标准规格安全系数6×19=114+16×37=222+16×61=366+118×19=342+1顺捻逆捻顺捻逆捻顺捻逆捻顺捻逆捻小于6时12622113618361867147261338193819大于71683015402040204、编插钢丝绳套时，插接段长度不得小于钢丝绳直径的15倍，且不得小于300mm。5、滑车必须经常检查及加润滑油，其边缘有裂纹或严重磨损、轴承变形者、吊钩外观检查有裂纹或明显变形者均不得使用。5.1.3 材料准备1、组立铁塔前必须对运往现场的塔材进行清点数量和检查质量，质量不合格者不得使用，缺少主材和包钢者不得组立。2、组立用的螺栓、垫圈、脚钉必须齐全，同时注意螺栓种类的不同。3、地面已组装好的塔段，经检查合格后方准吊装。5.1.4现场布置1、根据铁塔结构及组立现场，做好场地平整，清除影响立塔的障碍物。2、现场布置应符合文明施工要求，材料堆放整齐，现场设置施工标志牌和安全警示牌。3、施工现场必须设置安全警示牌和施工标志牌，并插彩旗及安全标语。在邻近公路、村庄等施工现场设置有效的安全作业围闭，。4、拉线、绞磨必须使用地锚，严禁使用角铁桩锚固。地锚坑的开挖应满足下述要求：（1）地锚坑深度可视土质及地锚受力大小确定。可参照下表选择使用：地锚坑深度表(m)地锚受力（kN）坚硬土一般土泥沼土备注（相当受力kgf）29.41.41.52.0300049.01.61.72.4500058.81.71.92.66000（2）地锚坑必须开挖马道。马道对地面夹角应尽量与受力方向一致，一般不应大于40°。马道宽度不得太宽，以0.10.3m为宜。（3）当地锚坑位于松软地质或泥沼地带时，必须根据地锚受力情况采取下述方法加固，必要时要求项目部技术人员确认；A、增加地锚坑深度。B、加大地锚规格或用双地锚。C、在地锚的受力侧增打角铁桩或挡板。D、地锚选用表（注：土壤上拔角取20°）： 名称规格(m)一般土(m、1.4t/m3)相当受力(kgf)抱杆拉线1.4×0.31.540001.4×0.31.860002.0×0.51.88000绞磨1.2×0.21.533001.4×0.31.54000小于40度地锚埋设示意图（4）地锚受力前需进行全面检查。5、抱杆的组装。抱杆的提升孔应安装在下端，连接抱杆的螺栓必须带好垫圈，以增强抱杆的连接强度，减少抱杆弯曲变形；抱杆连接后，随即检查其弯曲度，不得超过杆长的1/600，否则应进行调整。5.1.5 地面组装1、铁塔地面组装前必须清点运往桩位的构件及螺栓、垫圈等数量是否齐全，质量是否符合要求。2、塔构件的清点应遵守下列规定（1）清点构件的数量，核实实物与材料清单、组装图是否相符，并做好缺料、余料的填表登记，及时上报项目部。（2）清点构件时，应逐段按编号顺序排好。（3）构件应镀锌完好，如因运输造成局部镀锌层磨损时，应涂上厂家提供的防锈涂料，进行防锈处理。涂刷前，应将磨损处清洗干净保持干燥。（4）检查构件的弯曲度，角钢的弯曲度不应超过相应长度的1/800。（5）严格按设计图纸组装，注意角铁的里、外的区分。3、根据地形及设备条件，确定地面的组装方法及铁塔组立方法，确定构件的布置方向。4、根据抱杆可能的提升高度、抱杆的允许承载能力等，合理确定吊装构件的分片及应带附铁（附助材）。5、地面组装的塔片，由于地形的限制，需要重叠放置的，必须注意先吊装的塔片后组装，后吊装的先组装。塔片之间应支垫平衡，防止变形。6、如果发现塔型的部分构件容易变形时，应用圆木进行补强。7、每段塔片两主材之间的各辅助材应尽可能装齐，连接螺栓要拧紧。8、两塔片之间的各种辅助材尽可能连带在主材上。附铁在两片之间的分配要均衡。附铁与主材的连接螺栓不要拧得太紧，螺帽带平即可。活动的附铁应活动端向下与主材用麻绳绑扎在一起。5.2内拉线悬浮抱杆分解组立技术措施5.2.1现场布置1、内拉线抱杆单吊组塔现场布置示意如下图(图51)： 4图5-1 内拉线悬浮抱杆组塔法1-抱杆；2-拉线；3-被吊构件；4-控制绳；5-承托绳；6-起吊绳；7-起吊滑车组；8-地滑车；5182397铁塔主材至绞磨绞磨62、内拉线抱杆双吊塔现场布置示意如下图（图72）31057869111221471被吊塔片； 2起吊钢绳； 3起吊滑车组； 4腰滑车；5地滑车； 6承托绳； 7攀根绳； 8抱杆；9控制绳； 10朝地滑车 11平衡滑车 12绞磨。举例使用500mm×500mm×24m角钢格构式抱杆，抱杆额定负荷为284KN（最大轴向压力），根据抱杆的试验数据及本工程具体塔型的构造，经验算后确定，吊重应限制在2000kg以下。受力分析：当抱杆倾斜5°, 起吊角15°，拉线对地夹角60°时，起吊重量2000kg，则偏拉绳受力6.2kN，吊点千斤受力28.3N，抱杆内拉线受力18.7 kN，抱杆轴向压力68.6kN。5.2.2抱杆的布置1、内拉线抱杆的组成： 由朝天滑车、朝地滑车及抱杆本身组成。在抱杆两端的适当位置上，设有连 接拉线系统和承托系统用的固定装置。 朝天滑车联接于抱杆顶端，其主要作用是穿过起吊绳以提升铁塔构件并将起 吊重力以轴向传递给抱杆。单吊法用单轮朝天滑车，双吊法用双轮朝天滑车。朝天滑车与抱杆的联接，一般采用套接方式。要求朝天滑车还能在抱杆顶端沿抱杆轴线水平转动，以适应起吊绳在任何方向都能顺利通过。 朝地滑车联接于抱杆下端，其作用在于提升抱杆。2、抱杆宜分段联接于抱杆下端，当用花兰连接时，应使用内花兰，以便在提升抱杆时，能顺利通过腰环。如果为外花兰接头，提升抱杆过程中，腰环应随时解开，以利接头通过。3、本工程选用抱杆为角钢格构式500mm×500mm×24m抱杆。根据本工程具体塔型的构造，经验算后确定，500mm×500mm抱杆的吊重应限制在2000kg以下。LL1L2图5-3 抱杆位置示意图图4、抱杆在塔上位置如图： 抱杆露出已组塔段的长度及插入已组塔段上平 面的长度应保持一定比例。一般是：L1L2=7 3。为了方便构件安装就位，抱杆可以稍向吊件侧倾斜，其倾角不得大于5°。5、根据铁塔的实际分段长度及其根开尺寸，抱杆长 度选取为：L=1.51.75Hi ,式中，L抱杆长度； Hi铁塔分段中最长一段高度。5.2.3 抱杆上拉线的布置1、抱杆拉线的长度计算：L 4抱杆拉线露出拉线绑扎点的高度，m;E1拉线绑扎点塔身断面的对角线距离，m。2、抱杆上拉线是由四根钢丝绳及相应卡具所组成。钢丝绳的一端用卡具分别固定于已组塔段四根主材的上端。3、上拉线与塔身的连接点，一定要先在分段接头处的水平材附近，或颈部K节点的连接板附近。5.2.4 承托系统的布置 承托绳的长度计算：L 3抱杆底与承托绳绑扎点的高差， m;E2承托绳绑扎点塔身断面的对角线距离， m。承托系统（亦称下拉线）由承托钢绳、平衡滑车、卡具和手板葫芦等组成。承托系统示意如下图：1 塔段主材2 承托钢绳3 平衡滑车4 抱杆5垫木6麻袋342156下拉线由两根钢绳穿越各自的平衡滑车，其端头直接缠绕在已组塔段主材的上端，用U形环固定。也可以通过专用夹具固定于铁塔主材上。下拉线在已组塔段上的固定点，一定要选择在铁塔接头处的水平材附近，或者颈部的K节点附近。为了保持抱杆根部处于铁塔结构中心，应尽可能使承托系统的两分肢拉线及手板葫芦为等长。两平衡滑车根据吊物位置可以前后或左右布置。当被吊构件在塔的左右侧起吊时，平衡滑车应布置在抱杆的左、右方向，前、后侧起吊时，平衡滑车应布置在抱杆的前、后方向，即前、后布置方式。采取这样的布置方式，在起吊过程中可使抱杆的下拉线受力接近均匀，还可防止抱杆在提升过程中其底部沿平衡滑车滑动。5.2.5起吊绳的布置单吊组塔时，起吊绳是由被吊构件经朝天滑车、腰滑车、地（或底）滑车引到牵引设备间的钢丝绳。双吊组塔时，起吊绳在地滑车之后还应通过平衡滑车。单吊组塔时，起吊绳必须与牵引绳分开，牵引磨绳不能直接与塔材连接。双吊组塔时，起吊绳与牵引绳通过平衡滑车相连接。起吊绳的规格，应按每次最大受力工况来选取。5.2.6 牵引设备的布置绞磨应尽可能顺线路或横线路方向设置。距塔位的距离一般应不小于1.2倍塔高。牵引设备尽可能设在平坦地带。牵引机手应能观测到起吊构件的操作。5.2.7 攀根绳和控制绳的布置绑扎在被吊塔片下端的绳为攀根绳。当被吊塔片重量超过500kg时，必须选用钢绳。其作用是控制被吊塔片不与已组塔段相碰。绑扎在被吊塔片上端的绳习惯称为控制大绳，通常选用1620的棕绳。其作用是调整被吊构件的位置及协助塔上操作人员就位时对孔找正。在正常起吊构件中，控制大绳不受力，处于备用状态。攀根绳的受力大小，对抱杆拉线系统及承托系统的受力有较大影响。而攀根绳与地面夹角的大小，直接影响着自身的受力，一般要求夹角不大于45°。攀根绳一般只有一根，用V型钢绳套与被吊塔片相连接。攀根绳必须连在V形套的顶点处。控制大绳一般用2根，分别绑于被吊塔片两侧主材上端。当塔片较宽，为协助塔片就位，也可以用4根，2根绑在主材上端，2根绑在主材下端。5.2.8 地滑车（或底滑车）和腰滑车腰滑车是为了减少抱杆所受轴向
