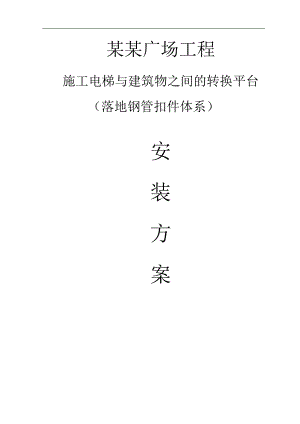

某某广场工程施工电梯与建筑物之间的转换平台（落地钢管扣件体系） 安 装 方案1.1 概述1.1.1 建筑设计概况（1） 工程占地面积19354，总建筑面积163772，地上125801，地下4267，其中A区：商场27262，写字楼37141，地下室18396；B区：商场24975，高层公寓楼41854，地下室14144；（2） 本工程地下室2层，地上由4层裙房和2幢高度分别为20、22层的主楼构成，其中：（3） A、B区2层地下室（126轴/ AM轴）的层高分别为4.350m（负2层）、4.650m（负1层） ；（4） A、B区4层裙房的层高分别为5.800m（1层）、5.000m（2、3层）、4.800m（4层），建筑高度20.600m；（5） A区20层写字楼（26轴/ BJ轴）的层高分别为4.200m（5层）、3.500m（619层）、3.800m（20层），建筑高度86.100m；（6） B区22层公寓楼（1725轴/BJ轴）的层高分别为4.000m（5层）、3.200m（6、8、10、12、14、16、18、20、22层）、3.000m（7、9、11、13、15、17、19、21层），建筑高度82.250m。（7） 本工程设计±0.000相当于绝对标高+3.450，现场自然地面标高介于2.600米左右，地下室底板面相对标高-9.300m。1.1.2 结构设计概况1.1.2.1 地下室结构（1） 地下室筏板结构为：预应力管桩厚筏板（或承台有梁筏板）结构；（2） 二层地下室结构结构为：外周边防水砼结构墙板+框筒（剪力墙）+梁板结构形式；1.1.2.2 主体结构（1） A区五层以下为4层裾房，以上为20写字楼，裾房与写字楼之间为一整体结构（仅暂以后浇带分隔）；其主体结构类别及层数分别如下：（a） 裾房为4层框筒结构（局部为剪力墙）；（b） 五层以上（20.570m）的2-6轴×B-J轴间为16层写字楼，其结构为框筒结构；（2） B区五层以下为4层裾房，以上为22公寓楼，裾房与公寓楼之间为一整体结构（仅暂以后浇带分隔）；其主体结构类别及层数分别如下：（a） 裾房为4层框架剪力墙结构；（b） 五层以上（20.570m）的17-25轴×1/A-1/J轴间为18层公寓楼（注：19-23轴×1/C-1/G轴间为采光井），其结构为框剪结构；1.1.3 施工电梯选型及布置（1） 本工程A、B区主体选用三台SCD200/200J施工电梯（其中A区布置以一台，B区布置二台）。（2） 电梯布置项目A-1施工电梯B-1施工电梯B-2施工电梯中心位置A区主楼西侧的1轴×C轴，即2轴以西5000，居中C轴线B区主楼南侧的23轴×1/A轴，即居中23轴，1/A轴以南4000 B区主楼东侧的25轴×1/E-1/F轴，即25轴以东4500， 1/E轴以北4000结构高度78.580m77.590m77.590m搭设高度85 m85 m85 m标准节数56节56节56节自由高度6.40 m7.40 m7.40m附着道数11道12道12道附着层面2、4、6、8、10、12、14、16、18、20、212、4、6、8、10、12、14、16、18、20、22、232、4、6、8、10、12、14、16、18、20、22、23搭设起始高程3.45 m（黄海）3.45 m（黄海）3.45 m（黄海）（3） SCD200/200J施工电梯扶墙的定位尺寸：1.2 电梯与建筑物之间的转换平台选型及搭设布置根据本工程建筑物的立面形式及与施工电梯布置位置之间的相互关系、转换平台的安全与适用性，施工电梯与建筑物之间的转换平台选型及搭设布置考虑如下：（1） 转换平台考虑采用落地式钢管扣件体系脚手架，其中：（a） 转换平台在52.77m以下（即A区为十四层，B区为十五）的脚手架立杆采用双立杆，52.77m以上（即A区为十四层，B区为十五）的脚手架立杆采用单立杆；（b） 转换平台落地式钢管扣件体系脚手架均从-0.050m、-0.350m标高层（一层楼面）以上开始搭设；（2） 转换平台平面长4000，宽14501600；长度向方设四跟立杆（立杆间距为1600+800+1600，宽度向方设二跟立杆（立杆间距为14501600）；各层平台的设置按楼层标高。（3） 转换平台搭设要求应严格按建筑施工扣件式钢管脚手架安全技术规范（JGJ1302001）和江苏省建筑安装工程施工技术操作规程脚手架工程（DB32/3031999）及本方案执行。1.3 脚手架架搭设方法1.3.1 双排落地式钢管扣件体系脚手架搭设要求1.3.1.1 双排落地式钢管扣件体系脚手架搭设用材料要求（1） 钢管应采用外径48mm、壁厚3.5mm的焊接钢管。其化学成分与机械性能应符合普通碳素结构钢技术条件（GB70088）中Q235钢材的材质要求。钢管应涂防锈漆。（2） 脚手架用的新钢管必须有制造厂提供的质量保证书，如对其质量有怀疑时应独样检验机械性能，符合上述第1条规定方可使用。（3） 扣件应符合GB9440-88及GB561285的有关规定，其机械性能不低于KT338的可锻铸铁制成。扣件的附件（T形螺栓、螺母、垫圈、铆钉）所用的材料应符合普通碳素结构钢技术条件（GB70088）中Q235的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离不得小于5mm。扣件的抗滑设计值为8.0kv（对接扣件为3.2KV），扣件螺栓拧紧力矩不小于0 N.m，不大于65N.m。连接扣件有三种：（a） 直角扣件，用于两根呈垂直交叉钢管的联接。（b） 旋转扣件，用于两根呈任意角度交叉钢管的联接。（c） 对接扣件，用于两根钢管对接联接。（4） 新扣件应有出厂合格证，并应与钢管规格配套使用，对其质量应抽样检验、检验合格后的扣件应涂油漆防腐。（5） 重复使用的扣件应及时检查。有裂缝、变形的扣件严禁使用；滑丝的螺栓必须更换；用于重要部位的应按建筑施工扣件式钢管脚手架安全技术规程（JGJ1302001）规定的检验规则抽样检测，合格后方可使用。扣件螺栓拧紧扭力矩达70N·m时，不得破坏。（6） 其他材料有50mm厚木脚手板；1.20m宽竹芭板(竹笆板使用年限不超过个月，且成新不小于成的竹材编制)；3.50×1.20m安全围网或3.00×6.00m安全平网等，安全网应符合安全网（GB572585）规定要求；连墙件采用48×3.5钢管扣件+10钢筋(钢筋预先预埋在对应于连墙件部位的建筑物的结构上)。1.3.1.2 双排落地式钢管扣件体系脚手架转换平台的搭设工艺要点（1） 双排落地式钢管扣件体系脚手架搭设工艺流程：搭设准备(如：连墙件及短钢筋制作准备、埋设短钢筋、定位放线等) 安放垫板 竖立杆并同时安装扫地杆 搭设水平杆 设置抛撑 设置剪刀撑、斜杆和连墙件 铺设胶合板及安装栏杆、安全网等 检查验收 交付使用。（2） 双排落地式钢管扣件体系脚手架转换平台搭设：（a） 转换平台搭设：转换平台宽12001300（设二根立杆），长4000（设四根立杆，其间距为1600+800+1600），步高1800（具体按楼层标高），内侧立杆距结构面应控制在300；（b） 双、单立杆的布置：转换平台在52.77m以下（即A区为十四层，B区为十五）的脚手架立杆采用双立杆，52.77m以上（即A区为十四层，B区为十五）的脚手架立杆采用单立杆；（c） 立杆接头形式：立杆接头采用对接式，同一截面的接头应小于50，且上下应错开一个步高；纵向水平杆和剪刀撑接头应采用搭接式，搭接长度大于500，采用双扣件连接；（d） 剪刀撑：在转换平台三个立面的外侧应设45度60度的剪刀撑（沿高度由下而上连续设置）；（e） 水平斜撑：在转换平台二侧按每楼层设置45度60度的斜撑，斜撑应与建筑物可靠拉结；（f） 拉结：转换平台应按脚手架水平方向的每根个立杆间距，垂直方向按每楼层标高与设在结构上水平拉撑点可靠拉结（采用双扣件硬拉结）。（g） 拉撑节点的设置：在结构砼浇筑前，应在每层结构上预埋6-8钢筋（短钢筋一端带弯钩，埋人梁内350mm。另一端为平头，外露100mm），其间距与立杆间距一致；同时作水平拉撑杆（拉撑杆长600800，并在其一端钻1012孔）；水平拉撑杆具体设置间距应按转换平台水平方向每根个立杆间距，垂直方向按每楼层标步高设拉结点；联结节点的墙体应有足够的强度，锚固点处的混凝士强度应不低于15MPa。（h） 每层的转换平台面上均应满铺18厚的胶合板（板面上应钉防滑带），胶合板应用18#铅丝同钢管扎牢。每层恩换平台靠墙面部位应铺脚手板，且脚手板离墙不应大于20cm。另外，还应设置防护栏杆，并设安全防护网。（i） 转换平台外侧立面采用密目网全封闭；并在每层的转换平台与施工电梯交合处设置安全门。（j） 转换平台的搭设依据及具体的搭设方法应严格按建筑施工扣件式钢管脚手架安全技术规程JGJ1302001、J842001和江苏省建筑安装工程施工技术操作规程脚手架工程（DB32/3031999）进行施工。1.3.2 全注意事项（a） 转换平台上的活荷载不能大于2步架（即不能超过2步架同时满负荷施工，且不能超过2KN/m2的荷载）不能作为模板、钢筋等建筑材料的堆放场所，平台上的建筑垃圾应有专人清理，以免超载，转换平台在风力大于6级时禁止上人施工，平台上未考虑雪载，遇积雪应及时清理。（b） 转换平台外侧必须采用密目安全网作全封闭，内档由于间距较大(考虑到本工程装饰间距的需要，现留300间距)，应采用木板(4050厚)将每步架的内档全面封闭。（c） 转换平台搭设时应严格遵守高空作业的有关安全标准和安全操作规程、规章制度。（d） 转换平台均应设置可靠的防雷接地装置。（e） 转换平台搭设完毕必经过项目部及其以上相应安全人员验收合格后方可投入使用。1.4 转换平台使用（1） 转换平台在使用过程中，转换平台上堆放料量不得超过规定荷载(均布荷载每m2不得超过2kN，集中荷载不超过1.5kN)，严禁超载；（2） 临时堆放在转换平台上的材料（包括斥下的模板等）要及时运走的；（3） 转换平台在使用过程中，要派专职人员进行日常检查及维护，如转换平台的拉结杆（发现拉结杆有松动或被拆除的，应及时宁紧或补上）、胶合板（发现胶合板有破损或脱开的，应及时便换或扎紧）、垃圾（转换平台上的垃圾要及时清除）；并及时更换已出现磨损、变形的损坏部件及设备，确保转换平台的安全使用。1.5 转换平台拆除的注意事项为保证转换平台拆除中的稳定性，拆除脚手架必须完成下列准备工作：（1） 钢管脚手架拆转换平台除前应根据现场情况，设围栏或警戒标志，并设有专人负责看守，严禁非操作人员进入；（a） 全面检查转换平台，重点检查扣件、连墙件、支撑体系等是否符合安全要求；（b） 进行技术交底，交底双方均应在交底书上签字；（c） 根据拆除现场的情况，设围栏或警戒标志，并有专人看守；（d） 清除转换平台上留存的材料等杂物。（2） 转换平台的拆除应符合下列要求：（a） 拆除转换平台必须有专人指挥，参与拆除的人员应注意动作的配合和协调，在拆除过程中不宜中途换人，不得单人拆除较重杆件等有危险的构配件；（b） 严格遵守拆除顺序，拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法；（c） 连墙件应在位于其上的全部可拆杆件拆除之后才能拆除。当拆除至最后一节立杆时，应先搭临时支撑加固后，方可拆连墙件和支撑件；（d） 拆转换平台宜一步一清，分段拆除时高差不应大于2步，如高差不得已大于2步，应采取临时稳定措施； （e） 拆剪刀撑和纵向水平杆时，应先拆中间扣件，后拆两端扣件。拆扣件时，应有防止杆突然附落的措施。（3） 拆除的转换平台部件应及时运至地面，严禁从空中抛掷。（4） 高层转换平台拆除应尽量利用建筑施工的垂直运输设备，如垂直运输设备已经拆除的，可在屋面上安装人字拔杆、台灵架等简易垂直运输设备进行脚手架的拆除和吊运。（5） 运至地面的脚手架部件，应及时清理、保养，根据需要涂刷防锈油漆，并按品种、规格入库堆放。1.6 职业、健康与安全管理1.6.1 安全保证措施（1） 严格执行安全管理体系，现场认证贯彻落实“安全为了生产，生产必须安全”的安全生产方针，严格落实安全生产管理制度。（2） 现场成立文明安全施工领导小组，由本工程项目经理任组长，设专职安全人员，根据我公司制定的文明安全施工的规章制度，落实安全管理人员岗位责任制。（3） 进入现场必须带好安全帽，系好帽带，进入操作面上必须戴扣好安全带。（4） 布置任务时要进行详细安全技术交底，做好记录。施工中严格执行安全操作规程。1.6.2 安全注意事项（1） 进入施工现场，必须戴好安全帽及穿好专用防滑胶鞋。雨、雪、冰（霜）天应注意防滑。（2） 使用塔吊吊运材料时，应捆扎牢固，并由塔吊指挥吊运，且严禁超载；塔吊起吊时，其围转半径内不得有人（注：如有人时，应即叫其离开）。（3） 转换平台在使用过程中，转换平台上堆放料量不得超过规定荷载(均布荷载每m2不得超过2kN，集中荷载不超过1.5kN)，严禁超载；（4） 临时堆放在转换平台上的材料（包括斥下的模板等）要及时运走的；（5） 转换平台在使用过程中，要派专职人员进行日常检查及维护，如转换平台的拉结杆（发现拉结杆有松动或被拆除的，应及时宁紧或补上）、胶合板（发现胶合板有破损或脱开的，应及时便换或扎紧）、垃圾（转换平台上的垃圾要及时清除）；并及时更换已出现磨损、变形的损坏部件及设备，确保转换平台的安全使用。1.6.3 转换平台使用段对周边环境影响的对策措施（1） 采取有效措施，控制施工现场产生的粉尘、固体废弃物。（2） 转换平台在使用过程中要经常清除上面的垃圾，但这一清理过程中会产生一定的施工扬尘，严禁污染周边的环境，因此应采取如下对策措施：（a） 及时组织人员清除转换平台上的材料、垃圾等物，以防积少成多后不利清运（注：严禁将转换平台上的材料、垃圾直接从高处抛下）。（b） 在清除转换平台上的垃圾时，应先在转换平台要清洁的部位，实施适量洒水进行抑尘。1.6.4 特殊气候条件下施工的安全措施（1） 本工程脚手架施工和使用期间正处于春、夏、秋、冬四个季节，因此对抓好季节性施工的安全生产十分重要。（2） 暴风雨、台风前后要检查转换平台的各个部位，发现安全隐患，应及时排除，以确保施工及人员安全；（3） 雨季（包括台风季节）及冬季应加强对脚手架的维护，转换平台面上（包括安全门边）应有防滑措施；同时抓好现场排水工作；转换平台要按规定设避雷装置；（4） 所有施工用电线不得挂在转换平台上。（5） 经常收听气象台的天气预报，随时掌握天气变化。1.7 落地式钢管扣件体系脚手架转换平台设计计算见附页；
