xx泵站设备项目设备安装工程施工方案.doc

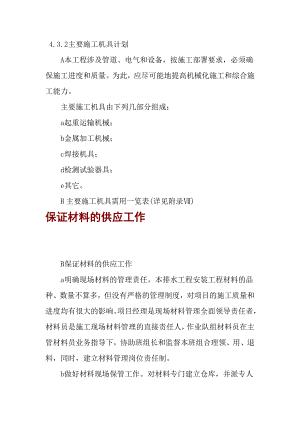

4.3.2主要施工机具计划 A本工程涉及管道、电气和设备，按施工部署要求，必须确保施工进度和质量。为此，应尽可能地提高机械化施工和综合施工能力。 主要施工机具由下列几部分组成： a起重运输机械； b金属加工机械； c焊接机具； d检测试验器具； e其它。 B主要施工机具需用一览表(详见附录)保证材料的供应工作第 1 页 共 44 页 B保证材料的供应工作 a明确现场材料的管理责任。本排水工程安装工程材料的品种、数量不算多，但没有严格的管理制度，对项目的施工质量和进度均有很大的影响。项目经理是现场材料管理全面领导责任者，材料员是施工现场材料管理的直接责任人，作业队组材料员在主管材料员业务指导下，协助班组长和监督本班组合理领、用、退料，同时，建立材料管理岗位责任制。 b做好材料现场保管工作。对材料专门建立仓库，并派专人保管，对已经安装的和未安装的设备、材料定期进行维护、保养工作，确保供应的材料、设备在工程完工后没有损坏和污垢。 c加强材料管理工作。材料的好坏直接影响到工程的质量，公司将本着对业主负责的态度，坚决杜绝伪劣产品进入施工现场。公司将做到以下几个方面： c1坚持材料采购的审批制度。材料部门在做好自身的审批工作的基础上，同时也要做好对业主的报批工作，对实行采购的材料事先报送甲方进行价格、厂家的认定，在审批的基础上进行采购。未经业主审批的材料决不自行采购。 c2材料的采购进行货比三家，这样不但能够采购到优质产品，同时还能够降低成本，提高企业经济效益，杜绝伪劣产品的进入。公司坚持购买合资企业和国营企业的产品。 c3坚持材料进场的监理报验制度。公司采购进场的材料，坚持实行报验制度，在材料采购进场入库前，除了进行自检外，同时填报材料进场报验单报监理进行材料的进场检验，不合格的产品决不入库。加强技术管理工作第 2 页 共 44 页 D加强技术管理工作 a建立健全施工项目的主要技术管理制度，在施工项目组建立主要技术管理制度有图纸会审、技术交底、材料设备检验、工程质量检查及验收、技术组织措施计划及施工技术管理制度，对有关的施工方案，即时报业主和监理审批，获得认可后严格照方案执行； b配置高素质的技术人员。公司将在本项目上配备总工程师一名，进行重大技术问题的处理和技术管理工作，配备若干名专业工程师负责各分项专业的技术审定和处理施工过程中的技术技术难题，充分了解图纸的设计意图，对施工中的难点、特殊安装工程编制有关技术方案，并在施工过程中对施工技术进行有效的监督，督促专业施工员把好施工技术关，在技术上保证施工进度的落实。 c做好施工项目的技术交底工作。 d针对本项目工程施工特点，编制有关的施工方案。 e协调好各专业施工。对各专业施工进行空间平衡，制定出各自的管道走向和标高，协调好各专业的交叉施工。加强质量管理工作第 3 页 共 44 页 6.1.2加强质量管理工作 A认真执行质量三检一评制度，特别是质量检验评定，由质检部门认真抓好，对不合格项目一律不准进行验收，并不得支付班组工资。 B落实好质量奖罚制度，对于工程质量低下的，除处以罚款外，还必须加以限期整改，直至合乎质量验收标准为止，决不迁就。 C认真审核班组施工自检记录，是否与施工验收规范要求相符，有无低于验收规范要求，同时以自检记录为依据，进行工程实际质量检查，确认工程质量实际与自检记录是否相符；如实际质量低于记录记载质量，应令其班组进行返工，并不准在班组任务单签字(不支付工资)。 D劳资部门对没有质量部门签字的任务单一律不准结算，如结算，应扣发劳资人员的工资或处以罚款。劳动力计划第 4 页 共 44 页 4.3.1劳动力计划 A劳动力需用量计划图表(详见附录) B提高工效的主要技术组织措施 a增加施工机械设备的投入，如增加吊装设备和焊机设备，使工地技术装备和动力装备高于公司平均水平5%； b扩大工厂化预制范围和程度，充分利用工地施工间隙，避免窝工，加快施工速度。 c采取立体交叉作业施工方法，充分利用工作面，以提高工时利用率。合理配置劳动力第 5 页 共 44 页 A合理配置劳动力 a根据施工进度要求采取"紧密配合，见缝插针，立体交叉"的劳动组织形式，确保每一项计划的切实完成。我公司施工人员多，技术素质高，有多个施工作业队可供选择，有充足的劳动力用于本项目的施工。项目经理根据计划与劳务合同，接收到作业队后，根据本工程需要，组成作业队，并在作业队中组成专业施工班组，这样，既有利于提高专业水平，又有利于协作配合，简化管理工作。 b劳动力的动态管理。公司根据生产任务和施工条件的变化对劳动力进行跟踪平衡、协调，以解决劳务失衡、劳务与生产要求脱节。同时，由项目经理按计划向公司申请派遣劳务人员，并签订劳务合同，在施工中不断进行劳动力平衡、调整，解决施工要求与劳动力数量、工种、技术能力、相互配合中存在的矛盾，与公司劳务部门保持信息沟通、人员使用和管理的协调。这样，公司才能够保证在土建或其它专业施工脱节的情况下，抢工期，确保施工工期按时完成。合理配置施工机械第 5 页 共 44 页 C合理配置施工机械 根据施工进度要求及排水工程的施工经验，在施工现场配置先进的施工机械设备，既有利于施工进度，又能保证施工质量。安全保证措施第 6 页 共 44 页 6.2安全保证措施 6.2.1项目安全管理目标 确保安全，杜绝安全事故发生。 6.2.2安全技术措施 A参加该工程施工人员必须坚持"安全第一，预防为主"的方针，建立各级兼职专职安全员岗位责任制，遵守国家和当地的安全规程，在任何情况下不得违章指挥或违章操作。项目经理是安全生产的第一责任人，在管好生产的同时，严格把好安全关。 B各专业下达各项施工任务时，分别以书面形式向施工班组进行安全技术措施交底。 C充分利用"三宝"，进入现场人员带安全帽，凡2m以上高空作业，需搭设脚手架或采取相应措施，并带安全带。使用前必须认真检查架子有无腐朽现象，有无探头板，施工现场周围应及时清理障碍物，防止钉子扎脚或其它磕碰工伤事故。 D施工地点及附近的孔洞必须临时加盖牢固，或设专人看护，防止人员高空坠落和物体坠落伤人事故。 E暂设施工用电必须符合安全用电规定，凡手持电动工具的使用必须配置漏电保护装置。 F施工机械设备做到定人定机，操作人员必须经培训后，持证上岗作业。 G施工班组每周要进行一次安质活动，项目经理部每月必须召开一次全体员工的安全大会，并有记录，查隐患、查漏洞、查麻痹思想，要经常不断地进行安全教育。 H建立健全施工现场义务消防组织，经理部配备兼职消防员，时常进行现场巡回检查，如有特殊情况应及时与有关部门联系。工序质量控制第 7 页 共 44 页 6.1.4工序质量控制 A分项工程中各工序之间应加强监督和复核，上道工序不合格，下道工序严禁施工。 B重点工序和业主或监理另有规定的环节，必须纳入工序检验管理，并经业主、监理检验认可后方可转下道工序。 C实现分项工程交接验收制度。凡上下工序或前后分项的不同施工作业单位，必须做好交接验收，并办理交接手续。 D分项工程交验先由班组自检，再由专职质检员检验，然后再由监理、业主检验。经检查发现不合格的部位，通过整改通知单下发各有关施工班组，限期整改，务必达到质量标准，未经处理合格，不准进行下道工序施工。 E本工程对施工全过程实行工序质量预控，将质量问题解决在施工过程中，坚持跟踪检查，提高施工一次成优率，以工序质量保证最终工程质量，对每一个分项工程将按照质检点控制图进行分级检查。 F严格图纸交底及技术交底制度，未经图纸会审及技术交底，任何人不许开工。 G坚持质量一票否决权，定期召开工程质量分析会，在施工班组中开展质量创优竞赛活动，设立流动红旗，按月进行评比，并与班组的经济收入挂钩。工程所在地区的特征第 8 页 共 44 页 1.2工程所在地区的特征 该工程的所在地xxxx_，交通运输十分便利，四通八达，地方材料资源丰富，因此工程中的设备及材料运输比较快捷，这对于施工十分有利。 xx地区属亚热带气候，夏季湿热，素有火炉之称，冬季干燥，全年平均温度xx_，最低温度记录xx_，最高温度记录xx_。平均一年无霜期xx天，平均全年降水量xx_mm。本工程施工时正处夏季，比较炎热，而且夏季雨水较多，也是长江的汛期，因此在施工中要考虑好夏季和雨季的施工管理及安全作业措施。工程施工条件第 9 页 共 44 页 1.3工程施工条件 土建工程在安装工程开工时已基本施工完毕，为安装工程创造了良好的施工条件，减少了交叉作业的不利因素和不安全隐患。 施工场地已基本平整，施工用路基本畅通，水电线路在施工准备期间铺设，施工图纸已设计完成，关键设备已订货，交货期满足施工作业条件，基本具备安装作业施工条件。 工程简介第 9 页 共 44 页 工程简介 1.1.1xxxx_地区排水工程xxxx_泵站设备项目设备安装工程(包号：SP-S-05)是根据xx_市城市总体规划，为解决xxxx_地区渍水灾害，兴建设计流量为xx_m3/s的xx泵站，并按规划建设配套排水管道，将汇水区内渍水抽排出江。 1.1.2该工程泵站进水间和格栅间合建，格栅间设xx_台不锈钢回转式格栅，安装角度为75°；泵房为地下式，水泵间设xx_台潜水混流泵和xx_台离心式潜水排污泵，配备xx_台立式电机，泵站出来的xx_根压力管道沿沿江路垂直布置，穿堤后下弯进入消力池，压力管尾端设置拍门xx_座。 1.1.3该工程由xx市市政工程设计研究院设计，安装工程施工工期约为xx_个月，时间为2xxx年xx月xx日_至2xxx年xx月xx日_(其中包括一个月的调试试运行时间)。 1.1.4主要工程量一览表(详见附录)成品保护第 10 页 共 44 页 6.3.2成品保护 A各专业在施工过程中要提高成品质量保护意识，以多种形式明确工种对上道工序质量保护责任及本工序工程的防护，提高产品保护的责任心，施工前要熟悉图纸，制定科学合理的安装作业计划，既要考虑在时间上保证工程顺利进行，又要考虑交叉施工不产生相互干扰。防止盲目施工和不合理赶工期、又不采取防护措施，而造成的成品损坏或反复污染等现象。 B在土建工程收尾阶段，应有专人分层、分工号看管，以防产品损坏。在施工完的地面上水平运输设备时，应垫好木板或道木，防止地面损坏；在已完的房间内使用电气焊时，应用铁皮或其它材料对地面、墙壁进行遮挡。 C在配电间内进行安装施工时，应做到封闭、上锁，建立严格的钥匙交接制度，必要时派专人负责看护。 D对有防腐、绝缘层的设备、材料，在堆放、运输、拆卸、安装时，应采取有效措施，防止绝缘层受损；已安装好的盘、柜设备，应用塑料布将柜本体包扎好。 E如中断安装时，需将留下的各设备口、管口用木塞、铁皮或塑料布包扎好，以免堵塞或损坏。 F设备应按箱上指定的吊装部位绑扎吊索，吊索转折处应加衬垫物，防止损坏设备；所有的设备在配管时，应同时将管道支架及吊架安装到位，不得将负荷压在设备上。 G设备开箱应使用合适的工具，不得猛烈敲击，以防损坏设备，对装有精密设备箱件，更应注意对加工面的保护；开箱检查后，不能立即安装的应将箱件封闭保管。 H设备进出口、管口和管接头护口不能随便打开和随意，对于不能及时连接的设备口、管口和管接头要用木塞、铁皮或木板、塑料布等封好，防止杂物和其它物品坠入其内。 I管路支吊架在安装时一定要注意保护好建筑结构，不得因找预埋钢板或穿管打洞，就任意施工。技术准备第 12 页 共 44 页 4.1技术准备 4.1.1施工技术资料的准备 A根据本泵站的实际施工情况，应编制下列各项施工方案，以指导其施工。 a专用设备安装及单机调试方案； b电气施工及调试方案； c试运行方案。 B编制项目质量保证计划。 C针对关键和特殊过程编制施工作业指导书。 4.1.2熟悉与会审施工图纸，并分级进行技术交底。 4.1.3对于进口设备的安装，为达到外商产品的质量要求，对新技术、新工艺及新材料等操作和应用有计划有组织的进行培训和学习。施工安排第 13 页 共 44 页 2.1施工安排 2.1.1为保质保量完成整个安装工程，在施工部署上设备、管道、电气基本上同时作业，平行施工，安排五个作业组进行安装。具体部署时以抓好电气、设备专业的作业施工为基点(其中以设备施工作业为重点)，以管道作业为辅点(其中以双盘钢制直管制作安装为重点)。 2.1.2进水格栅间和配电间为工程的核心部分，该部分设备、管道、电气占90%的工作量，其各个环节的施工能否协调、顺利地进行，对工程的按期试运起着关键性的制约作用。因此，必须精心设计和组织该部分的施工。 根据上述特点分析，进水格栅间和配电间应及早进行安装施工。 A土建施工已具备提供设备基础条件，安装施工应作好施工前准备，积极组织施工机具进场，安排劳动力，为安装施工提供必要条件。 B进水格栅间以设备安装为主，组织好管道、电气专业的安装施工，坚持先室外后室内，先地下后地面，先高空后地面等基本原则。 2.1.3泵房外设备、厂区电缆敷设和围墙灯、门灯的施工对排水工程的按期试运起着辅助性作用，主要应注意合理调配各工种施工，注意施工过程中的交叉和搭接。施工方案第 14 页 共 44 页 2.2施工方案 2.2.1为了达到在xx_个月的施工周期内，完成设备安装工程竣工条件的要求，设备、电气、管道专业同时平行施工，每个专业内安装施工采用流水作业施工方案，即尽量利用一切可以利用的工作面，采取齐头并进、平行、立体交叉的施工方案。此外，还应重视采取各种有效措施来保证劳动组合的合理性和施工的协调性，以充分发挥各级人员的主观能动作用。 2.2.2泵房外设备、厂区电缆敷设和围墙灯、门灯的施工采取依次施工方案。采取这种方案施工，可投入较少的劳动和物质资源，施工组织与管理比较简单，这样可将主要施工力量投入到进水格栅间和配电间的施工。但采取这种方案施工时应注意利用好时间与空间，及时调配各工种插入施工，避免工作面的闲置、窝工和拖延工期。施工现场临时设施布置施工平面布置图第 15 页 共 44 页 4.2.3施工平面布置图(详见附录) A现场施工生产临时设施 a施工临时设施包括现场办公室(内建室内仓库)、露天堆场、配电房、电焊机房、临时供水和供电设施，临时性设施建筑采用砖木结构。 b临时性生产设施面积的确定 生产性临时建筑面积的确定，是根据施工周期、工程量，并应满足各专业施工的要求(其中仓库面积是根据材料需用总量，按材料储备周期要求)确定的，电焊机房采用装备式结构，具体面积如下： c临时供水 因安装施工用水量比较少，故临时供水设施没有考虑。因生活区在我公司基地中安排，故不考虑生活用水。 d临时供电 临时供电设施选用三相五线制YJV22-3*25+2*10电缆自租用的附近电源点直埋引到配电房，经过配电后，再给现场办公室、工具房、电焊机房、道路照明供电，满足施工生产用电的要求。因生活区在我公司基地中安排，故不考虑生活用电。 B生活临时设施 因施工现场窄小，再考虑到施工现场的环境卫生及本次招标施工周期比较短(只有2个月)，生活临时设施在公司基地内安排，不在施工现场内建设，员工每天上下班用专车接送。 另金属加工区包括非标制作场地、机加车间等，也在我公司基地中安排，加工非标金属件和部分金属切削件后，再用车送到现场安装。施工现场临时设施布置组成及分区第 16 页 共 44 页 4.2.2组成及分区 根据上述布置原则，施工作业现场将根据施工需要分为xx_个功能区，灵活进行布置(生活区另在我公司中设置)。 A作业施工区，包括电焊机房、配电房等，特点是施工作业面比较集中。 B金属加工区(另在我公司中安排)，包括非标制作场地、机加车间等，主要用来加工非标金属件和部分金属切削件。 C材料堆放区，包括室内仓库(在现场办公室空一间作为室内仓库)、露天材料堆场等。 D现场办公室。 E班组工具房。 F动力设施，包括施工用临时用水、用电线路设施。施工现场防火第 17 页 共 44 页 6.2.4施工现场防火 A由专职安全员负责实施防火安全工作。 B配置足够的灭火器材。灭火器由专人维修、保养、定期调换药剂，确保灭火器正常使用。 C施工中的易燃易爆物如汽油、油漆、氧气瓶、乙炔瓶等都必须按规定设置，妥善保管。 D施工现场材料设备堆放整齐，不得存放在主要通道上。 E施工现场动火，实行动火审批制度，未经批准擅自动火者，视情节严重情况，给予一定的经济制裁。动火必须具有"二证一器一监护"方能进行。 F施工现场动用电气焊，在作业区周围清除易燃物品，作业后要检查，杜绝火种，以免留下后患。 G加强工地值班人员的责任心，每天下班后对工地进行防火巡查，消灭事故隐患。施工组织第 17 页 共 44 页 2.3施工组织 2.3.1为了达到工程质量优良标准，更好地为业主服务，提高公司的社会信誉和市场竞争能力，工程施工将严格按ISO9002标准质量保证体系运转。 2.3.2本工程采用项目管理组织施工，项目经理作为企业法人代表的代理人，对本工程项目全面负责，项目部在项目经理的领导下，在公司各职能部门的监督、协调、服务下，对本工程的进度、质量、成本、安全、现场施工等管理工作全面负责。 2.3.3施工现场组织机构图(详见附录) 2.3.4主要人员一览表(详见附录)材料的质量控制第 18 页 共 44 页 6.1.3材料的质量控制 A所有钢材、管材、焊材必须有合格证或质量证明书，并由技术负责人审定签定后，方准用于工程上，对没有合格证或质量证明书的必须经过复验，对有材质复验单的也应经技术负责人审定后签字，方准用于工程上。 B加强出入库手续管理。采购入库的材料必须进行入库验收，由保管核对合格证或化验单及其规格、数量，对不符合质量要求的不准入库验收。 C钢材入库验收后，进行材质标记，分类堆放，不准混堆。 D焊材入库后，应妥善保管，应放在通风干燥库房，并按牌号规格分别摆放。现场文明施工第 19 页 共 44 页 6.3现场文明施工 6.3.1文明施工 A项目部要制定文明施工管理制度，加强文明施工教育，实行制度上墙，做到人人皆知。项目经理主抓，施工班组均有一人兼职管文明施工。 B在现场主要道口设置明显的标牌，标明工程名称、施工单位和工程负责人等有关内容，各类标志要齐全、醒目。 C平面管理应符合施工总平面图的要求，不乱搭乱拉。 D操作地点周围要做到整洁，干活脚下清，活完料清，剔槽后要随时清理干净，将废料倒在指定地点。 E各工种、各工序之间，安装与土建配合之间应相互遵守成品保护制度，注意爱护建筑物内的装修、成品设备等设施，对成品有意损坏的要给予处罚。 F各专业施工如遇有交叉"打架"现象发生，不得擅自拆改，需经设计院或监理工程师等有关人员协商调解后，方可施工。 G库内、场内和各种材料分规格、号码堆放整齐，不占用施工道路，按生产进度、计划编制进行收、管、发的工作。 H对于施工用的设备、工具应定期保养，清洗，堆放整齐美观。电气安装室外接线箱安装第 20 页 共 44 页 5.3.2室外接线箱安装 A室外接线箱外壳是敷铝锌钢板，达到了IP65的防护等级，安装时应小心，不应伤及外壳的表面防腐膜，降低其防腐性能。 B在安装时不能损坏箱门的密封圈，不应降低其密封性能，安装后应仔细检查封闭是否良好。 C电缆穿管进入箱体接好线后，应用密封胶泥把间隙处封堵好，以防水、防潮、防尘。电气安装开关柜安装第 20 页 共 44 页 5.3电气安装 5.3.1开关柜安装 A基础做法 a基础槽钢直埋做法 根据设计图开关柜排列顺序的基础进行测量划线，将型钢进行调直、除锈、下料钻孔、焊接框架。在埋置型钢框架基础位置处，再测量出型钢的中心线、标高尺寸，并将型钢框架准确地放置在测量位置上，用水平尺找出误差每米不超过1mm，全长不超过5mm。水平偏低时，可用铁片垫高，埋设的型钢再高出地表面10mm，水平调好后，可将型钢固定。其固定方法有两种：第一种一般是将型钢焊在混凝土地面的钢筋上；第二种方法是预埋铁件底座，再经过对型钢框架找平放正，将型钢框架焊在预埋铁上进行固定。 b柜基接地 一般型钢基础应可靠接地，做法是用扁钢将其与接地网焊接，接地不应少于两边，型钢两端各焊一扁钢与接地网相连。焊接面为扁钢宽度的二倍，应三个棱边焊牢。露出地面的型钢部分应涂防腐漆。 B稳装开关柜 a根据设计图规定的配电柜编号顺序及基础周围尺寸，检查型钢基础尺寸与柜体尺寸吻合，符合规定。用人力将柜体安放到安装位置。 b用水平尺和磁吊线垂调整开关柜到正确位置。顺序可先左后右，也可以先调中间一柜，然后向两侧分开调整。 c成列柜各就各位后，先找正两端的柜，再从柜下至柜上三分之二高处的位置拉紧一条水平线，逐台进行调整，柜高度不一致时可以柜面为准进行调整。 d调整找正时，可以采用0.5mm钢垫片找平齐，每处垫片最多不应超过三片。 e根据产品技术文件，柜体固定螺栓，孔径尺寸，可在基础型钢上划好固定位置进行开孔。一般用电钻在型钢上钻孔，孔径为16.2mm，可用M16镀锌螺栓固定。 f在调整过程中，垂直度、水平度、柜间缝隙等安装允许偏差应符合现行国家施工验收规范规定。但柜间缝隙不应大于3mm，不允许强行靠拢使开关柜产生应力变化。 g开关柜就位找正，找平后，除柜体与基础型钢固定，柜体与柜体，柜体与侧档板均用镀锌螺栓连接固定。 h柜体接地，每台柜单独与基础型钢连接，在柜体后面底部应有明显接地标志与接地网扁钢牢固连接。螺栓压接处应注意螺栓直径，弹簧垫圈、平垫圈应按规定压接牢固可靠。其接地螺栓不应小于M12。如果不采用螺栓固定接地干线，也可采用焊接。电气安装电缆敷设第 22 页 共 44 页 5.3.3电缆敷设 A工艺流程 直埋电缆敷设铺砂盖砖回填土埋标桩 电缆沿支架敷设水平垂直敷设挂标志牌管口防水处理剥麻刷油挂标志牌 B准备工作 a施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、损坏及漏油、渗油现象。 b电缆敷设前进行绝缘摇测或耐压试验。 c放电缆机具的安装：采用机械放电缆时，应将机械选好,放到适当位置安装，并将钢丝绳和滑轮安装好；人力放电缆时将滚轮提前安装好。 d在支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。 C电缆的搬运及支架架设 a电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松弛。 b电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。 D直埋电缆敷设 a清除沟内杂物。 b电缆敷设 b1电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨。电缆敷设时，应注意电缆弯曲半径应符合规范要求。 b2电缆在沟内敷设应有适量的蛇形弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。 c铺砂盖砖 c1电缆敷设完毕、应请建设单位及质量监督部门作隐蔽工程验收。 c2隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。使用电缆盖板时，盖板应指向受电方向。 d回填土。回填土前，再作隐蔽工程验收，合格后，应及时回填土并进行夯实。 e埋标桩：电缆在拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。直线段应适当加设标桩。标桩露出地面以15cm为宜。 f直埋电缆进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理。 E电缆沿支架敷设 a水平敷设 a1敷设方法可用人力或机械牵引。 a2电缆敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。 a3不同等级电压的电缆应分层敷设。 a4同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。 b垂直敷设 b1垂直敷设，有条件的最好自上而下敷设。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。 b2自下而上敷设时，低层小截面电缆可用滑轮人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。 b3支架敷设时，支架距离不得大于1.5米。敷设时，应放一根立即卡固一根。 b4电缆过楼板时，应装套管，敷设完后应将套管用防火材料堵死。 F挂标志牌 a标志牌规格应一致，并有防腐性能，挂装应牢固。 b标志牌上应注明电缆编号、规格、型号及电压等级。 c直埋电缆进出建筑物、电缆井及两端应挂标志牌。 d沿支架、桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。管道的安装步骤和要求第 25 页 共 44 页 5.2.1管道的安装步骤和要求 A安装流程 钢制卷管的卷制管道组件的检验(包括阀门试压)支吊架的预制钢管切割打坡口分段组焊检测组装试压 B管道的安装要求 a泵站内的配管应使管道在自然状态下与设备对口连接，以不影响机械设备的安装精度，这一点对水泵等机械设备尤为重要。各种管内不应留有杂物，管内应清洗干净，为联动运转创造条件。 b钢制卷管的同一节上的纵向焊缝不宜大于两道；两纵缝间距不宜小于200mm。卷管组对时，两纵缝间距应大于100mm。卷管对接焊缝的内壁错边量应附合下列规定，不宜超过壁厚的10%，且不大于2mm。 c卷管的周长偏差及圆度偏差应附合下表规定： d卷管的校圆样板的弧长应为管周长的1/6-1/4，样板与管内壁的不贴合间隙应符合下列规定：对接纵缝处不得大于壁厚的10%加2mm，且不得大于3mm，在卷管的加工过程中，应防止板材表面损伤。对有严重伤痕的部分必须进行修磨，且修磨处的壁厚不得大于设计壁厚。卷管的加工规格、尺寸应符合设计文件的规定，质量符合工业金属管道工程施工及验收规范中管道检验、检查和试验之规定。 e管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。管道组成件的材质、规格、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。管道的焊接第 27 页 共 44 页 5.2.2管道的焊接 A焊接的工艺流程 材质复检焊接工艺试验焊接准备坡口加工清理点焊固定正式焊接外观检查压力试验 B焊接要求 a焊接工程师必须熟悉本项目所用金属材料的各种性能，并制定出详细的焊接工艺卡。 b参加工程焊接的焊工必须经过培训，考试合格并取得劳动部门颁发的焊工合格证后，才能参加焊接工作。 c所有的焊缝外观平整，无漏焊、欠焊、裂纹咬肉、无明显的气孔、砂眼等现象，如发现以上现象应及时处理采取补救措施。 d管道焊接应按现行国家标准现场设备、工业管道焊接工程施工及验收规范进行。管子或管体对口时，应做到内壁齐平，内壁错边量应符合焊接规范的要求。管道的防腐、刷油第 27 页 共 44 页 5.2.3管道的防腐、刷油 A防腐、刷油流程 除锈防腐刷面漆吊装安装保护 B管道防腐、刷油的要求 a管道在防腐、刷油时应将表面锈、污垢清理干净，能清晰显示出金属本色，钢制设备、管道、管件不得有伤痕、气孔、夹渣、重皮、严重腐蚀斑点；加工表面必须平整，表面局部凸凹不得超过2mm，设备、管子、管件表面的锐面、棱角应彻底打磨清理，表面光滑平整。 b涂料应有制造厂的质量证明书，涂料种类、颜色，涂敷的层数和标记应符合设计文件的规定，如无规定时涂漆应符合国家现行标准工业设备、管道防腐蚀工程施工及验收规范的规定。 c涂漆施工宜在15-30的环境温度下进行，并应有相应的防火、防冻、防雨等措施。 d涂层应均匀、颜色应一致。涂膜应附着牢固、无剥落、皱纹、气泡、针孔等缺陷。涂层应完整、无损坏、流淌。涂层厚度应符合设计文件的规定。 e防腐蚀工程结束后，在吊装和运输管子、管件时，不得碰撞和损伤，在使用前应妥善保管。综合进度计划第 28 页 共 44 页 3综合进度计划 3.1编制思想 3.1.1编制计划总的指导思想是想方设法，采取一切有效措施，加快施工进度，以满足工程按期运行的要求。一切人力、物力的供应和抢工措施，都要以此为目标。 3.1.2计划的安排是以理想状态为条件，土建施工进度、设备、材料、加工件、施工机具、劳动力的供应，都应满足此计划的要求。在计划执行中，甲方、乙方、土建、设计、供货各方的各项管理工作，都应以为安装创造施工条件为重点，以确保理想状态下的计划实现。 3.1.3计划安排的特点是利用一切可以利用的工作面，采用齐头并进、平行立体交叉施工的计划方案。在计划执行中，必须加强施工调度和施工衔接的计划管理。 3.2编制说明 3.2.1根据施工部署要求，在确保工程质量优良的前提下，在安装工程开工后xx_个月内竣工，为此本综合进度计划是按xx_个月编制的。 3.2.2根据本项目的工程量清单、业主提供的设备到货时间表、施工机具、劳动力计划和施工部署，编制本工程的施工综合进度计划表(详见附录)。 3.2.3在施工综合进度计划中以设备安装调试运行线路为主要矛盾关键线，突出了流水及平行同时运用的施工方案；其它专业都要以满足设备运行的要求为前提组织施工，电气系统还要考虑各系统试车供电要求为前提组织施工。安装施工特点是要求按系统，不留尾项的配套完成，形成运行能力，以确保安装工程质量和正式运行顺利进行。 3.2.4泵房内设备、管道安装时吊装可用泵房内的10t吊车，因此在我方进入施工后，应要求业主，先把泵房内的10t吊车安装调试好，动力电源用临时电源供应。署期施工措施第 30 页 共 44 页 6.2.5署期施工措施 Axx地区署期酷热，素有火炉之称，施工时应确保署期的安全生产，把责任落到实处，强化安全生产意识，明确各级部门在安全生产中的职责范围，项目经理是安全生产的第一责任人，在管好生产的同时，严格把好安全关。B充分利用"三大法宝"(安全帽、安全带，安全网)，严格执行"建筑安装工人安全技术操作规程"，认真安排好施工现场的作业任务，适当调整作息时间，确保职工有足够的休息时间，做到劳逸结合，尽量避免加班加点。 C署期作业，气候酷热，汽焊工施工时，氧气瓶、乙炔瓶尽量放在阴凉处或用湿草袋盖之，防止因曝晒引起爆炸事故，氧气瓶应有防震胶圈，旋紧安全帽，避免碰撞和剧烈震动，距易燃，易爆物品和明火距离不得少于10m。 D在暑期前对职工进行身体检查，凡有心、肺、血压高等疾病及身体衰弱者，应合理安排。医务人员应经常深入施工现场进行巡回医疗，对职工进行防署、中署知识的宣传教育，凡不适合高温、高空、露天作业人员，医务部门应及时向有关领导及劳人部门反映，避免发生意外。 E要关心职工生活，保证职工能吃上可口的饭菜，高温季节施工现场应有冷饮或开水供应，卫生部门要经常对食堂进行卫生监督和检查，重视食品的保管，做到防潮、防霉、防鼠，严防食物中毒。设备安装回转式格栅机安装第 31 页 共 44 页 5.1.4回转式格栅机安装 回转式格栅能机械地清除拦截下来的大于格栅栅条间距的渣物，主要由栅条、框架、链条、除污齿耙、电机、传动装置、机架、卸渣耙刷、控制箱及其他附属构件等组成。驱动装置安装在机架顶部，驱动装置减速后，通过传动装置驱动链轮，链条在链轮的驱动下作回转运动，安装在链条上的除污齿耙也随之作回转运动，从而耙除格栅栏截的栅渣。 回转式格栅机安装偏差应符合设计图样或制造厂的技术规定，除按上述通用要求安装外，还应符合下列要求： A安装后角度允许偏差为±10°； B链条应调整到正常工作状态，驱动链轮与链条啮合便主动边拉紧，从动边下垂度应小于15mm； C安装后应进行不少于30min的空转试验，试验过程中，不得出现有影响性能和安全质量问题的现象。 设备安装大型设备的吊装和运输第 32 页 共 44 页 5.1.3大型设备的吊装和运输 A设备运输和吊装过程中，要加强防护措施，对钢丝绳的捆扎必须牢靠，选好重心位置，防止偏重心或滑落，造成人身及机械设备的伤害和损坏。 B在吊装和运输有锐角的设备时，必须采取防护措施，如在锐角处垫上半圆钢管，防止钢丝绳被锐角切断发生事故。 C所有吊件下，应严禁站人，在牵拉钢丝绳的夹角内也不得站人，吊装时由专人指挥，各负其责，发现不安全因素，必须立
