[宁夏]城管大楼深基坑开挖支护施工方案(放坡开挖).doc

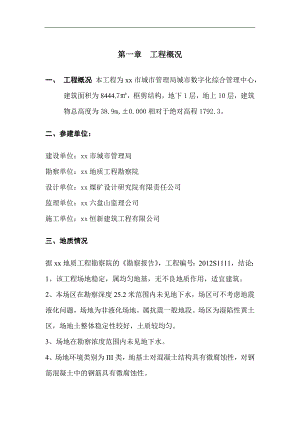

第一章 工程概况一、 工程概况：本工程为xx市城市管理局城市数字化综合管理中心，建筑面积为8444.7，框剪结构，地下1层，地上10层，建筑物总高度为38.9m,±0.000相对于绝对高程1792.3。二、参建单位：建设单位：xx市城市管理局勘察单位：xx地质工程勘察院设计单位：xx煤矿设计研究院有限责任公司监理单位：xx六盘山监理公司施工单位：xx恒新建筑工程有限公司三、地质情况据xx地质工程勘察院的勘察报告，工程编号：2012S1111，结论：1、该工程场地稳定，属均匀地基，无不良地质作用，适宜建筑。2、本场区在勘察深度25.2米范围内未见地下水，场区可不考虑地震液化问题，场地为非液化场地。属抗震一般地段。场区为湿陷性黄土区，场地土整体稳定性较好，土质较均匀。3、场地在勘察浓度范围内未见地下水。4、场地环境类别为III类，地基土对混凝土结构具有微腐蚀性，对钢筋混凝土中的钢筋具有微腐蚀性。5、xx地区标准冻土深度为1.14米。 第二章 主要编制依据1、 xx地质工程勘察院出具的勘察报告；2、 湿陷性黄土地区建筑基坑工程安全技术规程（JGJ167-2009）3、 湿陷性黄土地区建筑规范（GB50025-2004）4、 建筑基坑支护技术规程（JGJ120）5、 建筑地基基础设计规范（GB50007-2002）6、 建筑边坡工程技术规范（GB50330-2002）7、 建筑地基基础工程施工质量验收规范（GB50202）8、 建筑结构荷载规范（GB50010）9、 混凝土结构设计规范（GB50010）10、 建筑地基处理技术规范（JGJ79-2002）11、 施工机械使用安全技术规程（JGJ33）12、 地下管线、周边建筑物、道路情况调查情况报告13、 建筑施工手册（第四版）第三章 危险源识别与监控一、土方开挖工程事故的类型1、 影响边坡附近建筑物安全与稳定2、 引起机械事故3、 边坡土堆堆放材料倾落4、 滑坡、土方塌落直接伤人二、引发事故的主要原因1、 开挖较深，边坡不够，或通过不同土层时没有根据土的特性分别确定不同的放坡系数，导致边坡失去稳定造成塌方。2、 有地表水，地下水作用的土层开挖时，未采取有效的降排水措施，土层受到地表水和地下水的影响而湿化，内聚力降低，在重力作用下失去稳定引起塌方和滑坡。3、 边坡顶部在过大，或受外力振动影响，使坡体内剪切应力增大，土体失去稳定而塌方。4、 土质松软，开挖次序、方法不当而造成塌方。三、危险源的监控1、 根据土的种类、力学性质确定边坡坡度。2、 当基坑深度开挖较大时，边坡开挖不经济，或环境不允许放坡时，应采用直立放坡，并进行可靠的支撑。3、 做好地面排水和降低地下水位的工作。4、 在基坑边坡上侧堆土或材料以及移动施工机械时，堆土或材料应距边坡边外沿2m以外，高度不超过1.5m。 第四章 土方开挖工程安全技术设计一、安全等级判别根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009第3.1.4条，表3.1.4查出，该基坑为III安全等级。支护结构选型根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009第3.1.13条，首选大开挖放坡地基处理形式。二、挖土边坡系数的确定范围1、 根据湿陷性黄土地区建筑基坑工程安全技术规程JGJ167-2009表5.2.2土质基坑侧壁放坡坡度允许值（高宽比），坑深7.100米，黄土类，边坡坡度为1：0.43范围内。2、 根据建筑施工手册（第四版）表6-43临时性土工构筑物挖土的边坡坡度，坑深4-8米，黄土类，边坡坡度为1：1.51：0.75范围内。3、 根据本工程地质勘察报告：土壤含水量较低，可不考虑地下水影响。边坡系数确定：该基坑为临时性基坑，安全级别低。经综合分析，根据湿陷性黄土地区建筑基坑工程安全技术规程，边坡系数确定为1：0.43。三、土方施工开挖中的质量控制要点1、 对定位放线的控制控制内容主要为复核建筑物的定位桩轴线、方位和几何尺寸。根据规划红线或建筑物方格网，按设计总平面图复核建筑物的定位桩。可采用经纬仪及标准钢卷尺进行检查校对。按设计基坑的灰线进行轴线和几何尺寸的复核，并检查方向是否与图纸一致。工程轴线控制桩设置离建筑物的距离一般不大于两倍的挖土深度；水准点标高可引测在已建的沉降已稳定的建筑物上，或在建筑物稍远的地方设置水准点并妥善保护。挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。2、 对土方开挖的控制控制内容主要为检查挖土标高、截面尺寸、放坡和排水。土方开挖一般应按从上往下分层分段依次进行，随时做成一定的坡势。在接近设计底标高或边坡边界时预留200-300厚的土层，用人工开挖整修，边挖边修坡，以保证不扰动土和标高符合设计要求。遇标高超挖时，不得用松土回填，应用砂、碎石或低强度混凝土填压密实到设计标高；当地基局部存在软土层，不符合设计要求时，应与勘察设计建设单位共同提出方案进行处理。挖土坡度必须按照设计坡度进行，不得随意改变。截面尺寸应按照龙门板上标出的轴线和边线进行，经常检查挖土的宽度，检查可用经纬仪和吊线锤进行。挖土必须做好地表和坑内排水。 第五章 土方开挖施工要求一、阅读和检查图纸检查图纸和资料是否齐全，掌握设计内容及技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；核对平面和坑底标高，图纸相互间有无错误和矛盾；搞清地下构筑物、基础平面与地下设施管路的关系；会审图纸，与设计建筑单位进行图纸会审，确认设计意图与施工理解完全贯通；确定室内外高差。好开挖程序，明确各专业工序间配合关系、施工工期要求；并向参加施工人员层层进行技术交底。二、勘察施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形、地貌、地质水文、河流、运输道路、地下基础、管线、电缆基坑、防空洞、地面上施工范围内的堆积物和障碍物状况，供水、供电、通信情况，防洪排水系统等等。为施工规划提供可靠的资料和数据。经施工现场勘查：按照土地、规划部门出具的“土地使用证”“规划许可证”，施工场地地处开发区xx市城市管理局以东，东临，南，上下水管和暖管道均已建好，直对施工现场有一污水井，与给排水公司联系，可以接通；该处给水管井，经与给水公司商议，同意在此处接通，另已安装变压、配电。该处地势缓平，无起伏、沟豁；无泉水、河流；根据勘察报告，该处地下水在44米以下。场地内无明显建筑遗迹、坟墓；请电力、通信、广播电视、市政部门现场检查，均无底线管线通过；地上也无架空线路通过；经现场洛阳铲钎探8米深，间距1.5米，场地地下无埋藏坟墓、暗井；经对场地土样含水量检测，最大含水量与地质勘察报告相符。该工程场地东、西、南侧建筑用地范围为开用地，开挖、放坡、防护距离，满足施工需要。三、编制施工方案1、 施工前准备1） 熟悉地质勘察资料，勘察现场，了解地形、地貌、水文、地层、地下埋设物、地上障碍物、临近建筑物以及水、电供应、道路运输情况。2） 按设计和施工要求，做好施工区域四通一平工作，对不宜留做填土或回填土的软土层、垃圾、草皮等应全部清除。3） 为了便于施工时有利于基坑边坡稳定，土方开挖前先做好定位放线工作，按基坑维护图纸要求，沿基坑开挖面放好开挖边线。4） 因基坑深度在自然地坪以下为7.100米，土方开挖由专人指挥，土方开挖的特点是深度大、土方量大、要求工期短，施工难度大是本工程的重点。搞好现场的施工管理至关重要。为此项目部安排现场专职人员2名及测量人员对土方挖运深度、进度、土方堆放场地、高度要求进行控制，放线定位要准，坑口线误差小于50。施工中要按要求进行分层分段开挖，以防止土方塌方。5） 整个工程土方开挖选用2台铲挖土机挖土，3辆20T自卸汽车运土至指定地点，2台装载机堆运土方。2、 土方开挖方法1） 设置2层平台分层开挖。基坑第一阶开挖至-4.5米，基坑第二阶开挖至-7.100米。基坑内挖出的土，堆放距离与基坑的边缘不小于2米，堆土高度不大于1.5米。考虑堆土对现场边坡稳定性的影响，余土外运至指定堆土场，从基坑一端开始向后退挖。第二次挖止设计标高上150-200，保留原状土，结合测量、人工开挖整平。在基坑东南角和西北角位置设置一条斜道，宽度6米，坡度10%，作为土方车辆进出基坑的通道。2） 在选定的部位第一次开挖从自然地坪挖深3-3.5米。3） 基坑开挖应遵循先深后浅的的施工程序，挖土自上而下水平分段进行，边挖边检查坑底宽度，宽度不够时及时整修，每2米放一次坡，到设计标高再统一进行一次修坡清底。4） 经测量检查，基坑深度各项尺寸达到设计要求时，拆除动土坡道。土坡最后边挖边按照设计坡度整修。3、 土方开挖技术要求1） 挖土机械操作人员必须听从技术人员现场指挥，严禁土方超挖，防止扰动土体，如有局部超挖则对超挖部分采用级配砂石回填。2） 土方开挖工程标高平整度要求见（表一）土方开挖工程质量检验标准（） 表一项目序号内 容允许偏差或允许值柱基基坑基槽挖土场地平整管沟地（路）面基层检验方法人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度（有设计中心向两边量）+200+300+500+100经纬仪，用钢尺量-50-100-1503边坡观察或用坡尺量一般项目1表面平整度2020502020观察或土样分析2基底土性设计要求3） 挖土机械施工中配置施工员、质检员、技术员、安全员密切配合监控、指挥，基坑开挖自东向西挖，要做到轻掀、慢移、轻放、严禁碰撞工程控制桩，并在施工中经常检查施工控制桩。4） 挖土接近坑底时，由现场施工员测量坑底标高，校对坑底各部尺寸。 第六章 土方开挖质量检查与验收一、 基坑开挖完毕，技术人员会同资料员整理资料，核对数据，报请监理单位验收、审查无误时，申请验槽。二、 拴好各轴线，用石灰进出基础边线，标出地基开挖标高桩。、三、 会同建设单位、勘察单位、建设单位、监理单位与质量监督部门共同到施工现场检查。四、 检查内容：对照图纸检查基坑设计标高，放大尺寸，轴线尺寸。对照地质勘察报告检查土质情况。检查有无破坏原状土结构扰动现象，在基坑内布置钎探，间距1.5米洛阳铲探孔，检查基坑下土质变化情况。经检查验收合格，填写验槽记录，并经各方签认。 第七章 土方开挖工程安全管理与日常维护一、土方开挖工程安全措施1、 机械开挖时，严禁机械影响范围内站人，开挖要自上而下，逐层进行，严禁先挖坡脚，一次成型的危险作业。2、 基坑开挖时应严格按照要求放坡，操作时应随时注意边坡的稳定动向，发现异常现象立即停工，及时报告采取措施加固处理。3、 基坑四周据基坑边0.8米设置防护栏，人员上下要有专用通道。防护栏用A48钢管，立杆间距4米，高出自然地面1.2米，埋深0.5米，挂设密目网。悬挂警示牌，夜间加设红色灯标志。（见附图）4、 严禁向坑内乱扔杂物。5、 施工人员休息要远离基坑边沿，坑下坡脚处，机械不得停放在坡脚处。6、 施工机械要有专人指挥，人员要远离施工机械，如有必要现通知操作人员之后在接近机械。二、排水措施1、 基坑：本基坑积水面积小，坑内不设集水坑。2、 外围：基坑四周采用明沟排水法。够宽0.4米，深0.5米，坡度1：0.5，铺设塑料薄膜防水。3、 集水坑：利用地形将明沟积水排到基坑外，引入街道排水，不设集水坑。三、施工道路施工道路设置6米宽，转弯半径16米，最大坡度10%。施工道路用装载机整平压实后，用20T装卸车装1/2土试运行3趟，再开始正式运行。第八章 土方开挖工程应急预案一、我项目部针对应急救援措施有以下决策1、 建立应急救援组织机构姓 名职务救援分工联系电话备注组长、项目经理现场指挥副组长保护现场安全员案情上报施工员接应救护车技术员现场急救材料员现场急救质检员组织撤离送样员保护现场班组长现场急救班组长组织撤离2、 编制应急救援原则当事故发生时，应迅速甄别事故类别，危害的程度，适时启动相应的应急救援预案，按照预案进行救援。实施时不能轻易变更预案，如要预案未考虑到的情况，应冷静分析、果断处置。一般应当：1） 立即组织营救受害人员，抢救受害人员是首要任务，在救援行动中，快速、有序、有效地实施现场急救与安全转送伤员是降低伤亡率、减少事故的关键。2） 迅速控制危险源，并对事故造成的危害进行检验、检测，测定事故的危害区域、危害性质及危害程度。及时控制造成事故的危险源，只有及时控制住危险源，防止事故继续发生，才能及时有效的进行救援。3） 做好现场隔离和清理，消除危害后果。针对事故对人体、动植物、土壤、水源、空气造成的现实危害和可能的危害，迅速采取封闭、隔离、清洗等措施。对事故外溢的有毒、有害物质和可能对人和环境继续造成危害的物质，应及时组织人员予以清除，消除危害后果，防止对人的继续危害和对环境的污染。4） 按规定及时向有关部门汇报情况。遇到紧急情况要首先向项目部汇报。项目部向上级汇报并采取相应救援措施。施工班组制定详细应急计划，列明工地相应人员及通信方法，并在施工现场张贴，以便紧急情况下使用。a 事故报告程序：当事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导逐级上报，并联络报警，组织抢救；b 事故报告：事故发生后应逐级上报：顺序为现场事故知情人、作业队、安全员。发生重大事故（人员死亡、重伤及财产损失严重事故）时，应立即向上级领导汇报，并在24小时内向上级主管部门做出书面报告。5） 保存有关记录及实物，为后续事故调查工作做准备。a 在确认险情和事故处置妥当后，应急救援小组进行现场拍照、绘图、收集证据、保留物证。b 经业主、监理单位同意后，清理现场恢复生产。、c 单位领导将应急情况向项目部报告组织事故的调查处理。d 事故处理后，将所有调查资料分别报建设、监理单位和有关安全部门。6） 查清事故原因，评估危害程度。事故发生后应及时调查事故的发生的原因和事故性质，评估出事故的危害范围和危害程度，查明人员伤亡情况，做好事故调查。附图：1 施工场地总平面图附图2 基坑平面布置图（方向、位置、标高、各部尺寸、道路、排附图水、护栏、堆土场地）附图3 基坑断面图（各部尺寸、标高、坡度、排水、护栏、堆土高度、堆土距离）基坑开挖、支护安全检查表工程名称xx市城市管理局城市数字化管理中心支护类别施工单位xx恒新建筑工程有限公司监理单位xxxx六盘山监理公司分包单位-验收部位基坑2-12/B-H轴检查项目检查结果资料检查施工专项方案的编制有专项施工方案，有计算书合格施工专项方案的审批需专家论证的，组织不少于5人的专家组进行论证，并论证意见合格方案是否按论证意见进行修改已修改是否经施工企业技术负责人批准已审批是否经总监理工程师批准已批准技术交底有技术交底记录有现场检查临边防护基坑边缘是否有防护措施有防护措施排水措施基坑有有效的排水措施有排水措施上下通道人员上下搭设专用通道有专用通道土方开挖土方开挖角度满足方案要求满足要求坑边荷载积土、料具堆放满足安全距离的要求满足安全距离要求施工机械和载重车辆与基坑满足安全距离的要求满足安全距离要求作业环境有满足安全施工的照明设备有照明设施垂直交叉作业有安全防护措施-监测对周围建筑或环境进行监测并记录-其它 支护工程已验收，满足基坑内安全施工符合要求验收意见经验收满足基坑内安全施工规范建设单位项目负责人施工单位技术负责人总/专业监理工程师项目部技术负责人注：该表为基坑开挖、支护工程施工完毕后，参建各方主体有关人员对工程的检查验收用表。凡需要专家论证的分部分项工程由总监理工程师签字。
