《黑龙江省建筑工程资料管理标准》施工(C)资料管理.doc

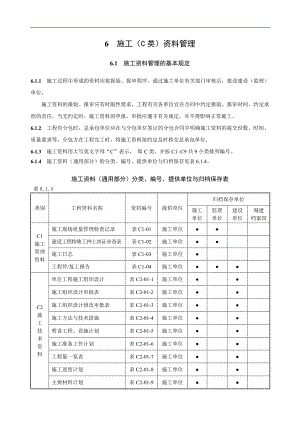

6 施工(C类)资料管理6.1 施工资料管理的基本规定6.1.1 施工过程中形成的资料应按报验、报审程序,通过施工单位有关部门审核后,报送建设(监理)单位。施工资料的报验、报审应有时限性要求,工程有关各单位宜在合同中约定报验、报审时间,约定承担的责任。当无约定时,施工资料的申报、审批应遵守有关规定,并不得影响正常施工。6.1.2 工程有分包时,总承包单位应在与分包单位签订的分包合同中明确施工资料的提交份数、时间、质量要求等。分包方在工程完工时,将施工资料按约定及时移交总承包单位。6.1.3 施工资料用大写英文字母“C”表示, 即C类。并按C1C9共9小类排列编号。6.1.4 施工资料(通用部分)的分类、编号、提供单位与归档保存见表6.1.4。施工资料(通用部分)分类、编号、提供单位与归档保存表 表6.1.4类别工程资料名称资料编号提供单位归档保存单位施工单位监理单位建设单位城建档案馆C1施工管理资料施工现场质量管理检查记录表C1-01施工单位建设工程特殊工种上岗证审查表表C1-02施工单位施工日志表C1-03施工单位工程停/复工报告表C1-04施工单位C2施工技术资料单位工程施工组织设计表C2-01-1施工单位施工组织设计审批表表C2-01-2施工单位施工组织设计修改审批表表C2-01-3施工单位施工方法与技术措施表C2-01-4施工单位暂设工程、设施计划表C2-01-5施工单位施工准备工作计划表C2-01-6施工单位工程量一览表表C2-01-7施工单位施工进度计划表C2-01-8施工单位主要材料计划表C2-01-9施工单位续表类别工程资料名称资料编号提供单位归档保存单位施工单位监理单位建设单位城建档案馆C2施工技术资料主要机具设备计划表C2-01-10施工单位成品、半成品、构件加工计划表C2-01-11施工单位劳动力需用量计划表C2-01-12施工单位施工现场平面布置图(基础、主体、装饰阶段)表C2-01-13施工单位施工方案表C2-02施工单位技术、质量交底记录表C2-03施工单位设计交底记录表C2-04设计单位图纸会审记录表C2-05施工单位设计变更通知单表C2-06设计单位工程洽商记录表C2-07施工单位技术联系(通知)单表C2-08施工单位C3施工物资资料材料、构配件进场检验记录表C3-01施工单位 设备开箱检验记录表C3-02施工单位试样委托单表C3-03施工单位 质量证明文件粘贴表表C3-04施工单位按相应合格证要求归档保存C4施工测量记录 安装抄测记录表C4-01施工单位C5施工记录交接检查验收记录表C5-01施工单位C6隐蔽工程检查验收记录 隐蔽工程检查验收记录表C6-01施工单位续表类别工程资料名称资料编号提供单位归档保存单位施工单位监理单位建设单位城建档案馆C7施工检测资料现场检测委托单表C7-01施工单位混凝土、砂浆委托单表C7-02施工单位 施工检测记录表C7-03施工单位 设备单机试运转记录表C7-04施工单位 系统调试、试运行记录表C7-05施工单位C8施工质量验收记录检验批施工质量验收记录执行黑龙江省建筑工程施工质量验收标准统一标准DB23/7112003施工单位分项工程施工质量验收记录分部(子分部)工程施工质量验收记录C9单位子单位工程竣工验收资料工程概况表C9-01施工单位工程质量事故调(勘)查记录表C9-02施工单位工程质量事故报告表C9-03施工单位单位工程验收申请报告表C9-04施工单位单位(子单位)工程施工质量竣工验收记录执行黑龙江省建筑工程施工质量验收标准统一标准DB23/7112003施工单位单位(子单位)工程施工质量控制资料核查记录单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录单位(子单位)工程施工观感质量检查评价记录单位(子单位)工程施工总结施工单位6.1.5 施工资料按单位工程、分部工程、专业、阶段等组卷。专业化程度高、施工工艺复杂、应用技术先进的子分部(分项)工程应分别单独组卷。单独组卷的子分部(分项)工程应符合表6.1.5规定。单独组卷子分部(分项)工程表表6.1.5序号分部工程名称单独组卷的子分部(分项)工程1地基基础基坑工程桩基础(预应力混凝土工程)钢结构2主体结构(预应力混凝土工程)钢结构木结构网架和索膜结构3建筑装修装饰幕墙4建筑屋面玻璃屋面5建筑给水、排水及采暖供热锅炉及辅助设备6建筑电气变配电室7智能建筑通信网络系统信息网络系统建筑设备监控系统火灾自动报警及消防联动系统安全防范系统综合布线系统环境6.1.6 施工管理资料是施工单位制定的管理制度,控制质量、安全、工期措施,对人员、物资组织管理等资料。1 施工现场质量管理检查施工单位按黑龙江省建筑工程施工质量验收标准统一标准DB23711-2003的规定填写施工现场质量管理检查记录(表C1-01),报项目总监理工程师(或建设单位项目负责人)审核确认。2 建设工程特殊工种上岗证审查工程开工前,施工单位填写建设工程特殊工种上岗证审查表(表C1-02),并附相应证书复印件,报监理单位审核。3 施工日志(表C1-03) 施工日志由项目部专人负责填写,记录从工程开工起至竣工止的技术质量管理和生产经营活动。主要内容包括: 1)生产情况:施工部位、施工内容、机械作业、班组工作以及生产存在问题等。 2)技术质量安全活动:技术质量安全措施贯彻实施、检查评定验收、发生的技术质量安全问题等。4 工程开复工报审施工单位完成施工准备并取得施工许可证后,提出开工申请,填写工程开复工报审表(表B301),报监理(建设)单位审批。5 工程停复工报告施工过程中由于某些原因而导致工程需要停工,或停工后经采取措施重新具备施工条件时,施工单位填写工程停复工报告(C1-04),报监理(建设)单位审批。6 施工管理资料通用表C1-01 C1-04。施工现场质量管理检查记录C1-01 工程名称施工许可证建设单位项目负责人设计单位项目负责人勘查单位项目负责人监理单位总监理工程师施工单位项目经理项目技术负责人序号项 目检 查 意 见1施工质量管理制度2质量责任制3主要专业工种操作上岗证书4分包方资质与分包单位的管理制度5施工图审查情况6地质勘察资料7施工组织设计、施工方案及审批8施工技术标准9工程质量检验制度10搅拌站及计量设置11现场材料、设备存放与管理12结论:总监理工程师(建设单位项目负责人): 年 月 日建设工程特殊工种上岗证审查表C1-02工程名称施工单位序号姓 名性别工种发证部门及编号发证日期复审期限备 注发证部门编 号监理工程师: 项目经理: 填表日期:施 工 日 志C1-03工程名称施工单位 项 目时 间天气状况风 力最高/最低温度备 注白 天夜 间生产情况记录:(施工部位、施工内容、机械作业、班组工作,生产存在问题等)技术质量安全工作记录:(技术质量安全活动、检查评定验收、技术质量安全问题等)记录人日 期年 月 日 星 期工程停复工报告C1-04工程名称施工单位停复工日 期年 月 日预计实际停工日期年 月 日至 年 月 日停工原因复工条件:建设单位审批意见监理单位审批意见施工单位意见 (公章)建设单位项目负责人签字:年 月 日 (公章)项目总监理工程师签字:年 月 日项目经理签字:年 月 日6.1.7 施工技术资料是施工单位用以指导、规范、科学施工的资料。1 单位工程施工组织设计(表C2-01-1C2-01-13)施工单位在正式施工前编制单位工程施工组织设计,经施工单位相关部门审核,由总工程师审批后填写工程技术文件报审表(B1-07),报监理单位审定签字实施。2 施工方案(表C202)1)主要分部、子分部、分项工程,重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案,冬雨季施工应编制冬雨季施工方案。施工方案应经施工单位相关部门审核,由总工程师审批后填写工程技术文件报审表(B1-07),报监理单位审定签字实施。2)施工方案可采用单位工程施工组织设计等相关用表。3 技术、质量交底记录(表C2-03)1)技术、质量交底是对施工图、设计变更、施工技术规范、施工质量验收标准、操作规程、施工组织设计、施工方案、分项工程施工操作技术、新技术施工方法等进行具体要求与指导。2)技术、质量交底由总工程师、技术质量部门负责人、项目技术负责人、有关技术质量人员及施工人员分别负责,并由交底人和被交底人签字确认。4 设计交底施工图纸会审前,建设单位召集设计、监理和施工单位人员,由设计人员进行设计交底;并填写设计交底记录(表C204),经各方签字后实施。5 图纸会审工程开工前,由建设单位组织设计、监理和施工单位有关人员进行施工图纸会审,由施工单位进行记录整理汇总,填写图纸会审记录(表C2-05),经各方签字后实施。6 设计变更通知单工程设计变更时,设计单位应及时签发设计变更通知单(表C206),经项目总监理工程师(建设单位)审定后,转交施工单位。7 工程洽商记录(表C2-07)工程洽商记录应分专业办理,内容详实,涉及设计变更时由设计单位出具设计变更通知单。工程洽商记录由提出方填写,各参加方签字。8 技术联系(通知)单(表C2-08)技术联系(通知)单是用于施工单位与建设、设计、监理等单位进行技术联系与处理的文件。技术联系(通知)单应写明需解决或交代的具体内容。经协商各方同意签字可代替设计变更通知单。9 施工技术资料通用表C2-01C2-08。C2-01-1单位工程施工组织设计工程名称: 施工单位: 编制日期: 年 月 日施工组织设计审批表C2-01-2工程名称编 制 人部 门审 批 意 见责 任 人项目经理部审批项目负责人:年 月 日技术负责人:年 月 日质量负责人:年 月 日安全负责人:年 月 日公司级审批技术部门负责人:(公章)年 月 日质量部门负责人:(公章)年 月 日安全部门负责人:(公章)年 月 日生产部门负责人:(公章)年 月 日总工程师:(公章)年 月 日监理(建设)单位审批监理工程师:年 月 日总监理工程师(建设单位负责人):(公章)年 月 日施工组织设计修改审批表C2-01-3工程名称工程编号施工单位修改项目修改内容:项目部审批项目负责人: 技术负责人: 质量负责人: 安全负责人: 年 月 日公司审批技术部门负责人: 质量部门负责人: 安全部门负责人: 生产部门负责人: 总工程师: 年 月 日监理审批监理工程师:总监理工程师(建设单位负责人):年 月 日施工方法与技术措施C2-01-4暂设工程、设施计划C2-01-5序号部门(班组)名称需用量用 途使用起止日 期备 注单 位数 量项目经理造 价 员日期施 工 准 备 工 作 计 划C2-01-6序号项 目 内 容工 作 量负责单位及人 员参加单位完成日期备 注单 位数 量项目经理施工技术负责人日 期工 程 量 一 览 表C2-01-7序号分 项 工 程 名 称单 位工 程 量备 注施工技术负责人造 价 员日 期施 工 进 度 计 划C2-01-8工程名称施工单位序号分项工程名 称工程量劳动定额效 率需要劳动力需 工作 日( 天 )单位数量技工(人)力工(人)项目经理施工技术负责人制 表日 期主 要 材 料 计 划C2-01-9序号名 称规 格单位数 量供 应起止日期备 注项目经理造 价 员日 期主 要 机 具 设 备 计 划C2-01-10序号名 称规 格需用量使 用起止日期备 注单位数 量项目经理施工技术负责人日 期成品、半成品、构配件加工计划C2-01-11序号名 称设计代号标准图及型 号规格(mm)单 位数 量备 注施工技术负责人技术员日 期劳 动 力 需 用 量 计 划C2-01-12序号工 种 名 称需 用总工日数需 用 人 数 及 进 场 日 期 备 注月月月月月月月月月施工技术负责人造 价 员 日 期施 工 现 场 平 面 布 置 图(基础、主体、装饰阶段)C2-01-13 项目经理施工技术负 责 人绘 图日 期C2-02 施 工 方 案工程名称: 施工单位: 编制日期: 年 月 日技术、质量交底记录C2-03工程名称编 号交底项目交底日期交底内容文字说明或附图:接受人: 交底人:设 计 交 底 记 录C2-04工程名称设计单位主 持 人 交底人交底日期参加人员建设单位设计单位监理单位施工单位交底内容:建设单位 监理单位 设计单位 施工单位代表(盖章) 代表(盖章) 代表(盖章) 代表(盖章)图 纸 会 审 记 录C2-05工程名称会审范围主 持 人日 期参加人员建设单位设计单位监理单位施工单位序号图 号提 出 问 题会 审 意 见建设单位 监理单位 设计单位 施工单位代表(盖章) 代表(盖章) 代表(盖章) 代表(盖章)设 计 变 更 通 知 单C2-06工程名称变更项目主 送 编 号抄 送日 期变更理由变更内容:设 计 单 位 (公章)技术负责人: 审核人: 设计人:工 程 洽 商 记 录C2-07工程名称专业名称提出单位日 期内容摘要洽商内容:建设单位 监理单位 设计单位 施工单位代表(公章) 代表(公章) 代表(公章) 代表(公章)技术联系(通知)单C2-08工程名称编 号施工单位日 期事 项提出内容:建设单位意见: (公章)接受人签字:监理单位意见:(公章)监理工程师签字:施工单位: 技术负责人签字:6.1.8 施工物资资料包括建筑材料、成品、半成品、构配件、器具、设备及附件等的出厂质量证明文件,材料、构配件进场检验记录,试样委托单及试验报告,设备开箱检验记录等。1 出厂质量证明文件(产品合格证、质量认证书、检验报告、产品生产许可证、特定产品核准证和进口物资商检证、中文版质量证明、安装、使用、维修说明书)由供应单位提供。施工、监理单位有关人员应在质量证明文件背面“标注章”内签字确认。“标注章”样式如下:工程名称使用部位进场日期进场数量施工技术负责人采 购 员监理工程师意 见2 质量证明文件为复印件时应与原件内容一致,加盖原件存放单位的公章;注明原件存放处,并有经办人签字和日期(质量证明为传真件应转换为复印件)。3 凡使用的新材料、新产品、新设备均应具有产品质量标准、试验要求、鉴定证书及主要设备生产许可证,并提供安装维修、使用工艺标准等相关技术文件。同时,使用前应进行试验和检验。4 主要物资进场时,施工、供应单位应(必要时监理、建设单位参加)共同对其品种、规格、数量、外观质量和出厂质量证明文件进行检验,填写材料、构配件进场检验记录(表C3-01)。5 设备及附件进场时,建设、监理、施工和供应单位有关专业技术人员共同开箱检验,填写设备开箱检验记录(表C3-02)。6 需做进场试验的建筑材料、构配件或对其质量疑义时,进行取样或见证取样,填写试样委托单(表C3-03)送检测单位试验。试验报告按本标准6.1.5条要求分别整理保管。7 施工物资进场施工单位自检合格后填写工程物资进场报验表(B2-02),报监理单位审核签字。8 质量证明文件幅面小于A4幅面纸时,将质量证明文件按其先后顺序粘贴在 质量证明文件粘贴表(表C3-04)内。9 施工物资资料用表C3-01 C3-04。材料、构配件进场检验记录C3-01工程名称检验日期施工单位序号名 称规格型号进 场数 量生产厂家外观质量结 果合格证号施工技术 施 工 负 责 人: 质检员: 材料员: 设备开箱检验记录C3-02工程名称检查日期施工单位装箱单号供应单位总数量生产厂家检查数量设备名称规格型号检查记录包装情况随机文件备件与附件外观情况其它情况检验结果缺、损附备件明细表序号名 称规 格单 位数 量备 注结论:监理工程师 施工单位 供应单位(建设单位代表): 代 表: 代 表:试样委托单C3-03委托编号试验编号委托单位委托日期工程名称试验日期使用部位出厂日期材料名称品种规格生产厂家牌号等级代表批量项目编号试验项目项目编号试验项目16273849510备注:取样人: 见证人: 送样单位(章): _质量证明文件粘贴表C3-04质量证明文件编号(粘贴页)施工技术负责人整 理6.1. 9 施工测量记录是施工中用各种测量仪器和工具,对工程位置、垂直度和沉降量等进行度量和测定。记录中应有测量依据和过程,且应进行复核检查,监理工程师及有关人员应审核签字。1 安装抄测安装抄测记录用于各种构件、管道及设备安装时对轴线、标高及坡度等进行测量控制。施工
