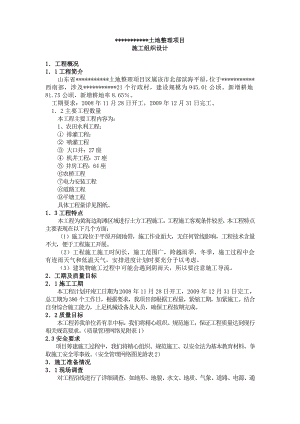

*土地整理项目施工组织设计1 工程概况11工程简介山东省*土地整理项目区属该市北部滨海平原，位于*西南部，涉及*21个行政村，建设规模为945.01公顷。新增耕地81.75公顷，新增耕地率8.65。工期要求：2008年11月28日开工，2009年12月31日完工。12主要工程数量本工程主要工程内容为：1、农田水利工程： 排灌工程： 喷灌工程 大口井：27座 机井工程：37座 井房工程：64座农桥工程电力安装工程道路工程平塘工程具体工程量详见图纸。13工程特点本工程为黄海边海滩区域进行土方工程施工，工程施工客观条件较差，本工程特点主要表现在以下几个方面：（1）施工段位于平原开阔地带，施工作业面大，无任何管线影响，工程技术含量不大，便于工程施工开展。（2）工程施工施工时间长，施工范围广，跨越雨季、冬季，施工过程中会有连雨天气和低温天气，安排进度计划时要充分予以考虑。 （3）建筑物施工过程中可能会遇到阴雨天，所以要注意施工导流。 2工期及质量目标21施工工期本工程计划开竣工日期为2008年11月28日开工，2009年12月31日完工，总工期为380个工作日，根据要求，我项目部根据工程量，紧缩工期，加紧施工。结合自身综合施工能力，上足机械设备及人员，确保工程按期完成。22质量目标本工程若我单位若有幸中标，我们将精心组织、规范施工，保证工程质量达到现行相关规范要求。（质量管理网络见附表1）2.3安全要求 项目筹建施工过程中，我们将精心组织、规范施工、以安全法为基本教育材料，争取施工安全零事故。（安全管理网络图见附表2）3施工准备情况31现场调查对工程沿线进行了详细调查，如地形、地貌、水文、地质、气象、道路、电源、通讯、交通情况以及可利用的水源、排水系统、施工便道等情况。为编制切实可行的施工方案奠定了基础。32技术准备我方根据招标单位提供的招标文件，对现场进行了调查，为工程实施需采用的技术措施和编制切实可行的施工方案提供了依据。33临时工程安排331施工用电施工现场没有电，所有用电均利用发电机作为电源之用。332施工便道为满足土方施工交通需要，对原有老道进行修整或提前修筑现场道路，以满足材料及其它设施的运输，如当地情况允许，我项目部利用水路运输材料进场。333临时用地本工程施工时利用现场原有干地，作为临时用地，主要用以机械设备停置以及生产、生活临时设施安排。334临时设施施工需要的生活临时设施，项目经理部搭建临时活动板房。生产设施，拟设置机械维修点，修建临时油库及临时机修房，保证机械用油及机械的维修保养。335施工用水 施工人员饮用水可到兴垦闸水井取水，采用车辆运送至生活区的蓄水池。 施工用水：工程开工前10天在施筑出工道的同时挖一道输水沟接到复河口以内的一条送水渠引向工地，送水于1个月截止，以后正常施工使用循环水冲浆。4施工组织管理网络组织管理机构采用在项目经理统一领导下的项目管理组织形式，公司总部根据工程特点配备精良人员组成项目经理部，工程项目由项目经理、项目总工程师负责组织实施，项目经理部设置工程技术、计划生产、机械设备、计量资料、安全生产等专职岗位，下辖工程施工队伍。组织施工中，配备具有国家二级项目经理资格的专业人员任项目经理，配备具有电工技师职称的技术人员负责电力管理，成立由一名工程师任总工程师，多名助理工程师为技术人员的施工班子，负责工程施工。工程技术人员具备多年的类似工程的施工经验，有能力承担该工程的管理、施工。本工程在现有平原地带施工，场地开阔，施工条件较好，但同时存在工程量大、地下水位高、穿插冬、雨季施工等。由于工程实施客观不良因素影响，工程实施有一定难度。（施工组织管理网络图见附表3）5各分项施工方案51平塘及淡水带堤坝工程的施工方案本工程中平塘共3座，设计边坡1：1.5；一座平塘挖方4.2万方，填方4800m3，在塘底处回填土下铺防渗薄膜一层，边坡下部采用浆砌石护坡，上部采用砼护坡。平塘开挖、填筑我企业拟采用挖掘机施工，在平塘土方工程施工完毕后即可进行防渗薄膜的铺设，防渗薄膜采用符合设计要求的产品，在池底展开铺平，防渗薄膜的接头采用焊接方式，搭接的长度不少于30，然后进行土方回填及砼底座和防渗接头施工。土方回填完成后再进行浆砌石护坡施工，采用人工砌筑，保证边坡平顺，按设计标准严格控制。之后即可进行砼护坡施工5.1.1土方挖掘方法根据需挖掘土方深度、开挖宽度、开挖长度等因素拟分别采取以下施工方法：（1）分层纵挖法对于开挖宽度不大的路段土方挖掘，沿开挖段落的全宽，采用挖掘机纵向分层进行开挖，开挖深度以不大于挖掘机限定开挖深度为宜，一般不大于2m。开挖时确定进行一层或多层开挖时视开挖深度而定。（2）通道挖掘法对于开挖宽度、深度较大、两端地面纵坡较小的路段土方挖掘采用通道挖掘法施工，即先沿路段纵向挖掘一通道，然后将通道向一侧或两侧拓宽以扩大工作面，并利用该通道作为运土路线及场内排水的出路。该层通道拓宽至边坡后，再开挖下层通道（视深度需要而定），如此向纵深开挖至要求标高。本工程因开挖的河沟宽度都比较大，可能主要采用此方法进行施工。因现场的土质含水率较大，故施工时降排水通道一定要畅通，积水要及时排出，需要比较多的水泵及人工配合处理。（3）单层横向全宽挖掘法对于挖掘深度小、长度较短的路段土方挖掘采用单层横向全宽挖掘法施工，从一端或两端按断面全宽一次性挖到要求标高，逐渐向纵深挖掘，挖出的土方随时利用自卸汽车运走或堆于两侧。（4）多层横向全宽挖掘法对于挖掘深而短的路段土方挖掘采用多层横向全宽挖掘法施工，从一端或两端按断面全宽分层挖到要求标高。（5）混合挖掘法当路线纵向长度和挖深都很大时，为扩大工作面，将多层横挖法和通道挖掘法混合使用，先沿路段纵向挖通道，然后沿横向坡面挖掘，以增加工作面。每个工作面的大小以能容纳一台套施工机械施工为宜。512开挖机具选择（1）推土机作业对于施工面积大、施工宽度大、场地需要平整及修整边坡路段可采用推土机推运土进行土方施工。推土机横向穿梭推土作业，将土送至一侧或两侧弃土堆，最后做专门的清理和平整。（2）挖掘机作业挖掘机开挖土方一般是单侧翻挖或自卸汽车配合挖运作业。当自卸汽车配合挖掘机挖运作业时，自卸汽车在挖掘机一侧布置，并与开挖路线平行。（3）泥浆泵作业泥浆泵作业开挖土方一般在挖掘机、推土机难以施工以及土质很差的地方进行施工，其自身对现场圩堰、循环水、电力等要求均很高。（4）铲运机作业一般在土质较好的地段，含水量较小，而水平运输距离在推土机有效施工长度以外，又不适于汽运的情况下使用，因本工程地质条件很差，故此法可能用量很少。513土方开挖注意事项土方开挖前做好土方调配使用计算，减少土方倒运。开挖时应自上而下开挖，不得乱挖超挖。在开挖深度较大的路段时施工中如遇土质变化较大时及时修改施工方案。加强开挖路段的排水。切实做好现场人员以及用电、防水等安全工作。52排灌沟渠的施工方案对于新建的支沟、斗沟的施工，我企业拟采小松220反铲挖掘机进行开挖，土方整齐地堆放在沟道一侧或两侧，并使之顺直。5.2.1使用机械设备土方工程一般使用汽车配合挖掘机进行施工，条件具备时推土机也可自行作业。本工程可能考虑泥浆泵、铲运机、挖掘机倒运等若干方法相结合（因无地质报告）。53桥梁及涵洞施工方案531 工程情况本工程共设置跨渠农桥33座，涵洞4座，542 施工力量安排因为桥梁及涵洞工程为前期施工重点，是制约道路贯通的关键，为此将安排充足的劳力及机械设备进行施工，主要机具配备情况如下：350L型强制式砼搅拌机4台，砂浆搅拌机2台,机动翻斗车8台，75KW发电机2台，电焊机4台、木工机械4套，并配备足够的钢模、钢管以及其它机械设备。另外配备施工人员112人，其中钢筋工10人，砼工及瓦工30人，木工25人，电工2人，其余机械操作人员及壮工45人。543 主要施工工艺本工程桥涵施工时基槽土方以机械开挖为主，局部少量采用人工整修的方法。基础砼模板采用小钢模，框架涵涵身及农桥边墙模板采用竹胶板，模板支护采用碗扣式脚手架，并设置对拉筋进行加固，以提高砼的质量及表面美观度。施工现场自备发电机发电，机械拌和砂浆、砼，砼采用振捣棒、平板振动器振捣，砼水平运输采用机动翻斗车，垂直运输采用小型汽吊或摇头扒杆。圆涵管节直接在当地进行购买，运至施工现场后采用人工进行安装。桥涵所用钢筋在现场集中进行制作，然后运输至各施工现场。其主要施工顺序为: 圆管涵：基槽开挖基础钢筋砼管节安装抗肩砼管节接头处理端墙洞口防护结构回填。框架涵: 基坑开挖涵洞封底底板钢筋砼侧墙、顶板钢筋砼消力池、翼墙及出入口沉降缝、防水带处理结构回填。农桥：基坑开挖基础钢筋砼桥台钢筋砼桥面现浇砼桥面系施工挡墙施工结构回填。544 圆管涵施工 1)施工准备 在工程开工前及时组织施工人员进场，确定施工人员和施工机具，安排临时设施。组织材料检验进场，同时做好开工前的砼配合比试验工作。 2)定位放线 涵洞的定位放线采用坐标法，沿涵洞的中心线和路基中心线各放设三点，确保位置准确，并报监理工程师审批。3)基槽开挖 基槽开挖基本采用机械开挖，开挖时预留10-20cm，采用人工整修到位。为防止泡槽，人工整修时在基底增设排水沟和集水坑，设置时按地下水的情况而定。同时对基层承载力进行检验，符合设计要求后方能进行基础砼施工。 4)基础砼施工 基础底板模板采用小钢模，用钢管固定牢固，然后进行底板砼浇筑，底板砼施工前按设计要求完成钢筋的铺设验收以及沉降缝的预留工作。 5)管节安装 按设计标高在基础砼上做好砂浆找平层，并将涵位中心线放设在基础上，采用人工进行管节安装。涵管安装从下游开始，使接头向上游，各管节顺水流坡度成平顺直线，管节和基础结合紧密。 6)抗肩砼施工 抗肩在管节安装完毕后即可进行，首先清理抗肩与基础的结合面，按施工缝要求支立模板进行砼施工，施工时注意沉降缝与底板贯通。7)管节接头按图纸施工，缝宽控制在10mm以内，采用1：2.5水泥砂浆将管缝填塞密实，然后在接头处抹5cm厚，平均宽12cm的抹带。8)端墙及出入口 涵洞端墙采用砖墙砌筑，砖墙采用MU7.5砖，施工时首先将砖洒水并保持其湿润，水泥砂浆采用砂浆搅拌机拌和，砂浆应严格按照配比进行配置，砖墙砌筑完成后，内外侧抹3cm厚1：3水泥砂浆。 9)结构回填 回填在构筑物达到一定强度并报监理工程师同意后进行，采用分层两侧对称回填，分层厚度不大于25cm。地面以下采用汽夯或蛙夯配合人工回填，地面及地面以上50cm采用人工配合机械进行回填。为保证构筑物台背与路基顺畅连接，台背的压实度控制在设计要求以内。545 农桥施工1)基坑开挖 施工时首先组织相关技术人员对其进行定位并报监理工程师审批，然后进行开挖。箱涵及农桥基坑开挖同样采用机械开挖为主，人工开挖为辅的方法，基坑开挖时应注意做好基坑内的排水工作，防止积水泡槽，影响基底承载力。开挖的基坑四周应留宽50cm，以方便施工。2) 模板工程 本工程箱涵底板、消力池底板及农桥承台砼采用小钢模，箱涵墙身、顶板以及消力池边墙、农桥桥台及桥面板采用竹胶板。模板表面应光滑平整，竹胶板做模板时应尽量采用大块、整块的模板，减少模板拼缝。模板拼缝处采用粘贴双面胶带，以保证模板拼缝严密，防止漏浆，浇筑砼前模内必须洁净，模板应涂刷脱模剂。 农桥桥台模板支撑与涵洞边墙模板支撑相同，农桥桥面板支撑采用钢管满堂支架，满堂脚手架施工采用48×3.5mm钢管，根据桥面板重量及施工中产生的荷载计算出所需的立杆，立杆间距一般为50cm，同时需保证每根立杆所承受的重量不超过800kg，立杆间按规定设置斜撑和反剪撑，立杆采用搭接接头正反双扣件。支架安装时及时检查主杆的垂直度和横杆的水平度，对立杆逐杆检查，发现脱空及时调整。所有扣件要拧紧并有专人检查。在桥面板混凝土浇筑之前将全部扣件重新复拧一遍，以防止松动和漏拧。模板支撑应牢固，不应与脚手架发生联系，模板与支撑之间不得有松动、跑模或下沉等现象。模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，会签后方能浇筑砼，浇筑时发现模板有超过允许偏差变形值的可能时应及时纠正。3）钢筋工程钢筋表面应洁净，使用前应将表面污渍、漆皮、鳞锈等清洁干净，钢筋应平直，无局部弯折，无裂纹、断伤和刻痕，成盘的钢筋和弯曲的钢筋均应调直，采用冷拉法调直时，级钢的冷拉率控制在2%以下。钢筋接头焊包均匀、饱满、光滑，不得有裂纹、塌陷、咬边、夹渣，钢筋表面无明显烧伤等缺陷。钢筋的弯制和末端的弯钩应符合设计及施工规范要求。电弧焊所采用的焊条其性能应符合低碳钢和低合金电焊条标准的有关规定，每批电焊条都应有出厂合格证。钢筋保护层必须符合设计要求。钢筋交叉点用钢丝绑扎结实，不得有滑动、折断、移动现象，必要时亦可用点焊焊牢。4）砼工程砼浇筑前对模板、钢筋、预埋件仔细检查，检查合格后进行砼灌注，砼采用350L型搅拌机拌和，机动翻斗车运输，人工输送入模，插入式振动棒捣固。砼灌筑时采用分层灌筑，分层振捣，分层厚度不大于30cm，框架涵边墙浇筑时应对称进行。当砼灌注高度超过2m时应使用串筒，以防止砼发生离析。施工时应加强对砼振捣的控制，振捣时要做到“快插、慢拔”，在振捣过程中宜将振动棒上下略有抽动，以使上下振动均匀，每点振捣时间2030秒钟，做到不漏振也不宜过振，当砼表面出现浮浆，并不出现气泡时即可。混凝土施工过程中随时检查模型的连接及支撑，防止跑模。砼终凝后落实专人养护，养护期一般不少于14天。 5）浆砌块石工程砌石所用石料厚度应大于15cm，其强度应不小于35Mpa，并能满足耐久性要求。石料存放场应保持干净，防止片石污染，在砌石前每块片石应用水洗净湿润。砂浆所用水泥和砂必须符合施工规范要求，同时必须提前做好砂浆配合比试验。施工时砂浆采用砂浆搅拌机拌和，拌和时控制好水灰比，拌制的砂浆须有良好的和易性，塌落度控制在47cm范围内，并且随拌随用，一般在23小时以内必须用完。浆砌工程应分层砌筑，按标志线进行施工，砌筑第一层砌块时，应先将原片石砼表面打毛并清洗干净后进行坐浆砌筑，所有石块应坐于新拌砂浆上。砂浆缝必须饱满，石块间不得直接紧靠，应用挤浆法，即先将已砌好的石块侧面抹浆，然后侧压砌下一块石块，在砌缝较宽时，可在砂浆中塞以小石块。砌体应分层砌筑，每层大致找平，分段位置应设在沉降缝处，石块应交错排列，勾咬紧密，上下竖缝应错开8cm以上，砌筑上层石块时应避免下层石块振动，如在砌筑中中断后再砌筑时，原砌层表面应加以清扫和湿润。勾缝前应将砌缝用水冲洗湿润，勾缝应深入砌体内2cm深，在勾缝完毕和砂浆初凝后应将砌体面冲洗干净，用草袋覆盖并洒水湿润14天。55机井房及泵房施工方案551施工测量1. 轴线控制(1) 根据甲方提供的建筑坐标数值，采用经纬仪进行定位放线，设置龙门桩龙门板，并用闭合差法减少误差。将轴线标注在龙门板上，然后在建筑物四周设置轴线控制点，妥加保护，以作复核用。(2) 定位放线后，请建设监理单位等有关部门验线复核，确认无误后破土动工。(3) 基础施工结束后，采用经纬仪将建筑物主轴线引测于墙体上。主体施工轴线，均应用经纬仪由基层往上引测；内部轴线采取墙上留孔的办法，用线坠吊线进行传递和校核。(4) 轴线误差控制在5mm以内。2. 标高控制(1) 根据甲方提供水准点，用水准点引测至现场，留在便于测设又比较隐蔽可靠的地方，设立2个固定水准点防止施工时破坏。(2) 基础施工时，用水准仪将标高引测至操作面，主体施工时，将水准点，引测至楼层或构造柱上，再用钢尺量至施工层后用水准仪操平至各施工作业点。(3) 总高度偏差不大于L/1000。552基础施工本工程基础为钢筋砼整板基础。在基础施工的同时，必须根据设计要求，将基底处理好。具体施工要求如下： 1. 施工顺序。定位放线验轴土方开挖验槽浇砼垫层浇板基拆模养护基础验收回填土。2. 地槽及基坑开挖(1) 本工程地槽及基坑开挖至设计要求+0。1-0。2，待验模合格、浇砼垫层前突击挖至标高，防止雨水或地下水浸泡地基土方。(2) 基槽四周挖好排水明沟和集水井，架设水泵，及时抽排，勿使雨水浸泡地基。(3) 计算挖填土工程量，将多余的土方运至指定地点。3. 浇砼垫层。验槽结束后，立即组织突击抢挖5cm厚的土方，并且及时浇筑砼垫层，此时应做好如下工作。(1) 基槽四周及时抽排地下水或积水，勿使水浸泡地基土。(2) 砼垫层的面层，留设排污槽，以便浇底板前冲洗污物。4. 钢筋绑扎。按照设计图纸要求和抗震规范规定组织下料、加工、焊接和绑扎，自检合格后方可报验。5. 浇筑基础砼(1) 严格检查原材料的出厂合格证及复试报告是否符合设计要求和规范规定。(2) 按照配合比设计要求，一机二磅，过磅计量，上机搅拌。(3) 掌握砂石含水量，及时调整施工配合比，严格控制砼水灰比和坍落度符合施工验收规范规定。(4) 专人负责检查钢筋、模板、轴线、标高等，发现问题，立即纠正。(5) 砼浇捣顺序、批次、层厚、震捣和施工缝等，应严格按照施工验收规范施工，施工前进行技术交底，施工专人把关。(6) 浇筑基础砼前要收听天气预报，并与供电局联系，预防天气变化和停电，必要时要采取积极防范措施。6. 混凝土基础墙。首先引测轴线标高，根据基础墙体与±0.00标高的数据，现场测算好基础浇筑高度，以利于下步施工。7. 回填土。回填土应取含水率适中、无杂质的良土，层厚200-250mm，采用蛙式打机分层夯实，一夯压半夯，至少三遍。回填土的密实度应采用环刀法现场取样，试验合格率须大于90%以上，并且不合格的不应集中在一处。8. 允许偏差。基础轴线偏移小于10mm，标高误差不大于±15mm。553主体工程主体结构施工顺序。放线砼墙（钢筋、模板、浇筑砼、拆模养护）1. 钢筋工程(1) 工艺流程施工准备技术交底按图放样按样配料加工制作现场绑扎质量评定隐蔽验收资料整理(2) 施工要求A 现场配料加工制作。 专人按图纸放样，分别绘出各种形状和各种规格的样单、钢筋间距图、下料长度和根数，填写配料单。 按照设计要求、施工规范和抗震构造图集加工制作。 统一配料、统一下料、统一编号、分类堆放，以便充分利用材料和减少浪费。钢筋的矫直、切断、焊接和弯曲成型必须符合操作规程和规范规定。B 现场绑扎 检查钢筋级别、规格、外形尺寸是否符合设计要求。 受压区钢筋焊接接头不大于50%,受拉区不大于25%。在受力钢筋30d且不小于500范围内，同一根钢筋不得有2个接头，接头距钢筋弯曲处不小于10d，也不宜位于构件最大弯距处。 绑扎接头。在受力钢筋30d范围内，受拉区的绑扎接头不大于25%，受压区不大于50%。绑扎接头的末端或与钢筋弯曲的距离不得小于10d，不宜在构件最大弯距处。保护层。垫好钢筋保护层，特别是现浇板的上层筋或负弯距筋，应用8钢筋马凳支撑，防止钢筋偏移。钢筋保护层厚度一般如下：板、墙：15柱、梁：25基础：35(无垫层70)受弯构件端头：10板墙分布筋10梁柱箍筋和构造筋15焊接。采用电弧焊，焊接型式和长度要求如下： 帮条焊。I级钢单面焊8d,双面焊4d。II级钢单面焊10d，双面焊5d。 搭接焊。要求钢筋预弯和安装应使2根钢筋的轴线在同一直线上，焊缝长度不小于搭接长度。 电弧焊接头尺寸误差：钢筋轴线位移不大于0.1d,焊缝厚度不小于0.05d,焊缝宽度不小于0.1d,焊缝长度不小于0.5d。表面平整，无凹陷，焊瘤，无裂纹、气孔，无夹渣、咬边。(3) 质量监控A 进场验收。检查钢筋的出厂质量证明书和试验报告。主要查对标牌、外观检查等。合格证不允许复印件，在没有原件的情况下用手抄件，并标明原证号、原证存放单位，抄件人签名，抄件单位签章。B 见证取样送检。送检测中心复试，检验钢筋的机械性能、力学性能等，合格后方可使用。C 钢筋表面清洁，钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计要求和规范规定。D 钢筋的绑扎和绑扎接头应符合规范规定，缺扎数不应超过应绑扎数的10%，且不应集中。E 焊接无漏焊、开焊。焊条焊剂的牌号性能应符合设计要求。焊接试件确保合格。F 钢筋弯钩朝向、角度、平直长度、绑扎接头和搭接长度应符合设计和规范规定，一般抗震纵向受拉钢筋搭接长度（锚固长度）如下：C20砼I级钢筋45d(35d) II级钢筋55d（45d）H 钢筋工程自检合格后方可报验。2. 模板工程（1） 工艺流程施工准备 技术交底模板制作模板安装质量评定拆模资料整理（2）施工要求A 本工程采用钢模板、木模板和18厚的胶合板形成组合模板体系，以钢模为主，木模为辅，异性部位采用木模补配。活动钢支撑、钢管排架支撑、木支撑和螺栓夹具形成模板支撑体系。B 模板及其支撑必须有足够的强度、刚度和稳定性，应保证结构和构件个部分的形状尺寸和相互间位置的正确性，并能可靠地承受所浇砼的重量和侧压力，以及施工过程中产生的荷载。C 排架支撑下铺5*20cm通长躺底板，保证足够地支承面积，板下土方夯实应，排水畅通无积水，保持支撑体系不下沉、不变形。钢支撑间距一般取800-1000mm.。D 模板制作。 根据结构尺寸按图翻样，按样单配模。 板面刷隔离剂。 拼缝严密。 便于装拆。E 模板安装 现浇墙模板。首先按放线位置定好底脚板或浇筑砼定位墩台，厚3-5cm，后安装 墙模，墙模的两垂直向加斜拉顶撑，校正垂直度及柱顶对角线。墙模尺寸、侧压力的大小进行设计和选择，支模时搭钢管排架固定墙模并应设置穿心螺丝加固。 现浇板模板。根据施工排列图、测标高、拉通线，从边跨一侧开始架设支柱和龙骨，支柱间距800-1200mm,大龙骨间距600-1200mm,小龙骨间距400-600mm，支柱排列时，应考虑施工通道以及水平拉杆和剪刀撑。F 模板拆除。 执行模通知书制度，并按规范要求实施。 拆侧模应考虑结构不变形，棱角完整。 拆承重结构底模，当跨度小于4m时，砼强度应达到50%.3. 砼工程（1）工艺流程施工准备技术交底申请浇灌令砼搅拌砼浇筑养护质量评定 资料整理。（2） 施工要求 配合比。一机一磅，根据检测中心提供的试配单，过磅计量，上机搅拌，严格控制水灰比和坍落度，适时测定砂石含水率，以便调整配合比。 砼拌制。装料程序：碎石水泥沙子水。延续拌时间120s。 砼运输。采用手推或吊斗。自搅拌机出料至浇筑完毕，一般最长时间不超过90min。 砼浇筑。砼自由倾落高度不应超过2m。超过2m时，采用串通或滑槽等辅助工具。浇筑层厚为插入式振捣器作用部分长度的1.25倍，一般为150-250mm。 施工缝。位置宜留在结构剪力较小的部位，并且按照规范，梁板墙留垂直缝。 养护。砼浇筑完毕后12h覆盖和浇水养护，使砼保持足够的湿润状态。一般结构的养护时间为7d，屋面及抗渗砼不得少于14d，平均气温低于5oC时不得浇水。 留置试块。按照有关规定留置、标养、试压，确保合格。4. 砌体工程(1) 工艺流程施工准备技术交底拌制沙浆砌筑质量评定资料整理。(2) 施工要求 清除基面杂质，找准轴线和标高。 砌筑用砖提前一天浇水湿润，含水率控制在10-15%，严禁干砖上墙。 拌制砂浆。根据配合比过磅计量上机搅拌，延续时间不少于90s。砂浆应随拌用，一般应在3h内用完。 组砌方法。砌筑前排砖撂底，准备皮数杆。施工时，采用“一顺一丁”和“三一”砌筑法施工，确保上下错缝、内外搭砌、灰缝平直、砂浆饱满。 灰缝宽度。灰缝一般厚度10mm，不得少于8mm，也不得大于12mm。 门窗洞口。位置、尺寸准确，门洞 两边预埋防腐木砖安装门框。 规范不允许留置脚手眼的墙体不得留脚手眼。 不能同时砌筑的转角或交接处应砌成斜槎，斜槎长度大于高度的2/3。 墙顶与上部结构接触处，宜等几天用侧砖或立砖斜砌挤紧。 砖填充墙，应与柱中预埋的拉结筋连接，砌筑前将拉结筋凿出、理直、弯钩，砌入墙中。 水电管线必须跟随土建边砌筑边预埋，尽量避免事后凿洞。 砂浆试块。根据有关规定留置试块，标养，试压确保合格。（3） 质量监控 砖的品种、标号、复试的试压强度必须符合设计要求。 灰缝饱满。水平缝砂浆饱满度不小于80%.（四） 屋面工程本工程屋面采用现浇钢筋砼屋面，具体施工工艺流程同板、梁施工流程。554门窗工程 按设计的尺寸进行制作安装。555楼地面工程、装饰工程1. 内墙粉刷主要工序为：清理墙面 混合砂浆打底 砂浆抹光 （1）工艺流程。清理墙面洒水湿润找方吊直找规矩做灰饼设标筋 阳角护角抹底层灰面层清理。(2) 施工要求。 准备工作。主体验收结束，各种装饰材料进场，先做样品间，然后进行大面积施工。 基层处理。清除墙面灰尘、污垢和残留砂浆块，脚手架洞按规范要求处理好，墙面提前一天洒水湿润，过分光滑的砼墙面凿毛刷浆。 套方、吊直，做灰饼。四角规方，横线找平，立线吊直，弹出基准线和墙裙线、踢脚线。用托线板检查墙面平整垂直度，在控制好阴阳角方正的情况下，大致确定抹灰厚度后挂线做灰饼（不包括面层厚度）。 冲筋。待灰饼结硬后，用与抹灰层相同的砂浆，在上下砂浆墩之间做宽约30-50mm的灰浆带，并以灰饼为准，用压尺推平。 护角。根据灰饼和门框边离墙面的空隙，用方尺规方，分别在阳角两侧吊直和固定好靠尺板，抹出水泥砂浆护角，用阴角抹子推出小圆角，利用靠尺板在阳角两边50mm以外的位置40o斜角将多余砂浆切除清净。 抹底层灰。在墙体湿润的情况下摸底层灰，铺好灰浆后，以冲浆为准，用压尺刮平找直，用木磨板磨平，并全面检查垂直度、平整度、阴阳角等，发现问题及时修补。 抹面层灰。待底层灰七成干后抹面层灰。抹灰是，要压实抹平收光，不得有匙痕、气泡和接缝不平等，墙边或梁边相交底阴角成一直线。（3）质量控制 各抹灰层之间及抹灰层与基体之间必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝（风裂除外）等缺陷。 表面光滑洁净，接槎平整，线角顺直清晰。 孔洞、槽、盒尺寸准确，边缘整齐光滑，管道后面平整。 护角符合规范要求，表面光滑平顺，门窗框与墙体缝隙填塞密实，表面平整。 滴水线顺直，流水坡向正确，滴水线宽度与深度均不小于10mm，整齐一致。 允许偏差（mm）：表面平整： 4 阴阳角垂直：4立面垂直： 5 分格条（缝）平直：32. 外墙粉刷(1) 操作工艺：清理墙面洒水湿润找方吊直做大角做灰饼设标筋 阳角护角抹底层灰面层(2) 施工要求。与内墙装饰基本相同，但硬强调以下几点： 室外挂垂直线，先做大角。 同一分格内的抹灰层应一次完成，不得有接槎，严防脱开形成张口产生渗漏。（3）质量控制。与内墙基本相同。3. 天棚抹灰主要工序为：板底面刷素水泥浆一道砂浆打底扫毛砂浆粉面(1) 工艺流程。与内墙粉刷基本相同。(2) 施工要求。与内墙粉刷基本相同。(3) 质量控制。与内墙粉刷基本相同。6、田间路和生产路工程的施工 本项目共新建、维修田间道14848米，新建、维修生产路20427米。根据水利工程测量规范有关规定，遵照该道路工程设计图纸要求，施工前应对原路面和路边沟进行高程控制点测量，在原路交叉路口处预留出里程桩和高程点。田间路工程的施工主要包括基层施工和面层施工两个过程，基层施工主要是进行路基填筑和土方压实；生产道路的施工主要是道路基层的施工。路基填筑主要是利用路边沟挖出的粘土等来抬高路基，然后在规定的土壤含水量范围内进行土方压实，最后进行路面的铺筑。按松铺厚度及骨料规格上足骨料及粘土材料然后洒水拌和，整形：用人工将路面整平，并使其具有要求的路拱。 采用水滚压法用TS-140型推土机开始碾压。再用1012吨压路机进行收浆碾压。碾压一遍后，即加撒510毫米嵌缝料，然后再压2遍左右至表面压实稳定，不现轮迹为止。 然后进行修筑磨耗层及松散保护层：待泥结石层碾压并初步成型后，即在上面修筑磨耗层及松散保护层，采用砂石混合料厚度为2.0厘米拌合法施工。7、管道工程施工 本项目共设大小管道约40000米。根据业主要求，各种管材及各种管件均按设计要求从厂家进货，物料进场时须有产品出厂合格证，及发货发票，保证不合格产品不进场。 按照设计路线进行放线后，用石灰水洒线表示出具体位置，然后用机械配合人工开挖，保证渠道的坡度和比降。 我企业将严格按设计进行施工。保证管道的顺直和坡降，管道连接采用热合连接，保证管道的密封效果。管道安设完成后按设计压力进行闭水试验两天，杜绝渗漏现象发生，然后进行镇墩施工。回填时应按设计标准严格控制回填土质量，并分层回填分层压实，避免出现塌陷，若回填土料不足可进行运土。 8、机井工程的施工 本项目共设机井37眼。井深30米。施工时首先进行测量定位，根据设计规划要求测定井位，然后进行场地平整，钻机就位。施工顺序如下： 钻机就位 钻孔 成孔 下井管 回填粘土（滤料） 洗井及抽水试验 封井止水 （1）钻机就位、钻孔、成孔 根据设计井孔位置，安装钻机时，井孔中心距电话线至少10m；距地埋电力线路及松散层旧井孔边线的距离至少5m（基岩钻孔不受此限制）；距地下通信电缆、构筑物、管道及其他地下设施边线的水平距离至少2m；距高压电线的距离，一般为塔高的两倍；钻机及附属配套设备的安装，必须基础坚实，安装平稳，布局合理，便于操作；回转钻机转盘要水平，天车、转盘及井孔中心必须在一条铅直线上；冲击钻机必须保证连接牢固， 钻具总重不得超过钻机说明书规定的重量，活芯应灵活，钢丝绳与活套的轴线应保持一致；在钻进过程中不得位移。同时应做到路通、水通、电通（或备好机械动力设备），施工场地平整。 试钻前应按质量要求，检查钻井设备各零部件，不合格的不得使用；管井施工所需管材、滤料、粘土（球）及其他物料，必须按设计要求在开钻前准备好，并及时运到井场。停钻期间，应将钻具提至安全孔段位置并定时循环，井孔倾斜度应符合规范规定；钻进时要合理选用钻进参数，必要时应安装钻铤和导正器。如发现孔斜征兆，必须及时纠正，钻具的弯曲、磨损必须定时检查，不合格者不得使用。 在钻进过程中应及时采样并做好地层编录工作。一般只采鉴别样，冲击钻进时，可用抽筒或钻头带取鉴别样；所采鉴别样应准确反映原有地层的理深、岩性、结构及颗粒组成。鉴别样的数量，每层至少一个。含水层 23m采一个，非含水层与不宜利用的含水层35m采一个，变层处加采一个。土样和岩样（岩芯）必须按地层顺序存放，及时描述和编录。土样和岩样（岩芯）应保存至工程验收，必要时可延长存放时间。 （2）下井管、回填粘土（滤料） 下井管前应校正孔径、孔深和测斜，并使井孔直径不得小于设计孔径20mm；孔深偏差不得超过设计孔深的正负21000；孔斜不得超过设计要求。下管前安装扶正器，把井壁管和滤水管连接起来，形成一个管柱，垂直安装在打成的井孔中，井壁管安装在隔水层处和不拟开采的含水层处，滤水管安装在开采的含水层，管井最下一段为沉淀管；井管的连接必须做到对正接直、封闭严密，接头处的强度应满足下管安全和成井质量的要求。 在取水的含水层段井管与井孔的环状间隙中，填入经过筛选的滤料，以起滤水阻砂的作用；滤料必须按标准要求严格筛选，不合格的颗粒含量不得超过15，填料高度高于滤水管上限3-5米。滤料除按设计备妥外，还要准备一定的余量，填砾时我企业拟采用静水镇砾，并做到填砾时连续均匀，及时测量填砾高度，校核数量，所填滤料留样备查。 （3）洗井和抽水试验 井管安装完毕后立即洗井，由于泥浆钻进钻孔，要用活塞泵洗井，洗井排水量使用300吨/小时以上的泵，洗井后含砂量需符合开泵五分钟含沙量小于1/万，正常出水量含沙量小于1/10万。试验抽水时，拟只做一次大降深抽水，水位稳定延续时间不少于8小时；有特殊要求的管井，应做三次降深抽水。 （4）封井止水 最后在井管上端井口处，用钢筋混凝土浇筑井台、井盖，以便保护井口。 9、电力设施施工（1）变压器装置安装作业准备和条件要求设备、材料的购置必须满足安装进度的要求；变压器吊罩前准备好足量合格的变压器油；土建交付的要求：土建施工基础、构架等经验收合格并移交；变压器安装场地须经回填土夯实，道路平整、通畅且具备车辆通行的条件；场地内应配置一定数量的干粉灭火器或泡末灭火器和一定数量的消防设施；对环境气候的要求：大风、大雨、大雪、大雾和周围空气温度小于0 ，相对温度大于 75% 时，不宜进行变压器器身检查；发电机出线构架安装结束；施工前，班组技术员对全体施工人员进行系统和安全技术交底，各施工负责人对施工人员的安全文明施工负责，不得野蛮施工，制止违反有关安全文明施工规程的作业现象。作业的程序和内容变压器的运输检查及保养：1）检查本体外观，若出现明显伤迹，要拍照并立即报告，然后同运输部门进行交涉，必要时会同有关部门共同进行产品内部检查，以确定是否造成损伤；2）变压器的主体内的氮气压力是否在 2030KPa的范围；3）易损件有无损坏（如安全气道玻璃，水银开关及信号温度计，套管）；4）冷却器或散热器的数量，尺寸是否正确；5）检查供应的油量与硅胶的数量是否充足及所盛装的容器有无损坏；6） 检查冷却器控制箱的开关仪表等有无损坏；7）根据出厂技术文件、目录、查对制造厂提供的出厂技术文件是否齐全、完整；8）按拆卸件一览表查收拆卸件是否与装箱单一致，是否与拆卸件一览表中的数量一致，是否损坏；9） 变压器运到现场后，每天要检查一次氮压，氮气压力应保持2030kPa，若压力下降快时，说明有漏，要及时处理。当压力低于0.01MPa，要补充氮气（纯度99.99%，露点-40）； 10） 拆卸件在存放期要妥善保管，应有防雨、防尘、防污措施，不允许出现锈蚀和污秽，对于充油运输的拆卸件如套管式互感器要带油存放，不允许露天存放，严防内部绝缘件受潮；变压器轨道安装轨道的型号应符合设计要求，其中心及轨顶标高均应满足设计和规范的要求，垫铁的数量、间距及厚度均应符合规范的要求。变压器本体就位采用拖运就位，牵引速度不超过2m/min，就位时要考虑与封闭母线联结，还要仔细核对变压器的中心与封闭母线是否重合，标高是否满足要求，就位后可安装止轮器。吊罩器身检查1） 变压器在投入运行前，必须打开油箱进行器身检查；2） 变压器
