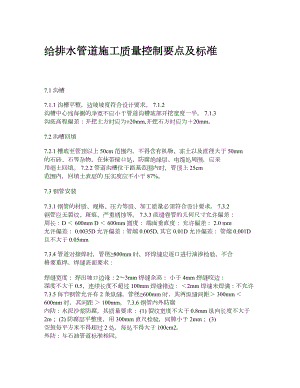

给排水管道施工质量控制要点及标准 7.1 沟槽7.1.1 沟槽平整，边坡坡度符合设计要求。 7.1.2 沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度一半。 7.1.3 沟底高程偏差：开挖土方时应为±20mm,开挖石方时应为20mm。7.2 沟槽回填7.2.1 槽底至管顶以上 50cm 范围内，不得含有机物、冻土以及直径大于 50mm 的石砖、石等杂物，在抹带接口处，防腐绝缘层、电缆处周围，应采 用细土回填。 7.2.2 管道沟槽位于路基范围内时，管顶上 25cm 范围内，回填土表层的 压实度应不小于 87%。7.3 钢管安装7.3.1 钢管的材质、规格、压力等级、加工质量必须符合设计要求。 7.3.2 钢管应无裂纹、斑痕、严重锈蚀等。 7.3.3 直缝卷管的几何尺寸允许偏差： 周长：D 600mm D 600mm 圆度： 端面垂直度： 允许偏差： 2.0 mm 允许偏差： 0.0035D 允许偏差：管端 0.005D, 其它 0.01D 允许偏差： 管端 0.001D 且不大于 0.05mm7.3.4 管道对接焊时，管径800mm 时，环焊缝应逐口进行油渗检验，不合 格要重焊。焊缝表面要求：焊缝宽度： 焊出坡口边缘：23mm 焊缝余高： 小于 4mm 焊缝咬边： 深度不大于 0.5，连续长度不超过 100mm 焊缝错边： 2mm 焊缝未焊满：不允许 7.3.5 每节钢管允许有 2 条纵缝，管径600mm 时，其两纵缝间距 300mm 600mm 时，其间距 100mm。 7.3.6 钢管内外防腐 内防：水泥沙浆防腐，其质量要求： (1) 裂纹宽度不大于 0.8mm 纵向长度不大于 2m； (2) 防腐层平整度，用 300mm 直尺检验，间隙小于 2mm； (3) 空鼓每平方米不得超过 2 处，每处不得大于 100cm2。 外防：与石油管道标准相同。7.4 其它管道安装（铸铁、水泥管等） 其它管道安装（铸铁、水泥管等）7.4.1 安装必须稳固，管底不得倒坡。 7.4.2 管材不得有裂纹、破损。 7.4.3 管口间隙应均匀，不得错口，灰口应齐整、密实、饱满、凹进承口 不得大于 5mm。 7.4.4 管内不得有泥土、砖、石、木等杂物。 7.4.5 承插口管接口橡胶圈不得出得闷鼻、扭曲、跳进、凹兜、外露。 7.4.6 允许偏差：相邻管内底错口 D 1000mm 允许偏差： 3mmD 1000mm 轴线位置：无压力管 压力管 高程： 无压力管 压力管允许偏差： 5mm 允许偏差： 15mm 允许偏差： 30mm 允许偏差：± 10mm 允许偏差：± 20mm1本文由成都万图监理贡献doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。给排水管道施工质量控制要点及标准 给排水管道施工质量控制要点及标准 要点及7.1 沟槽7.1.1 沟槽平整，边坡坡度符合设计要求。 7.1.2 沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度一半。 7.1.3 沟底高程偏差：开挖土方时应为±20mm,开挖石方时应为20mm。7.2 沟槽回填7.2.1 槽底至管顶以上 50cm 范围内，不得含有机物、冻土以及直径大于 50mm 的石砖、石等杂物，在抹带接口处，防腐绝缘层、电缆处周围，应采 用细土回填。 7.2.2 管道沟槽位于路基范围内时，管顶上 25cm 范围内，回填土表层的 压实度应不小于 87%。7.3 钢管安装7.3.1 钢管的材质、规格、压力等级、加工质量必须符合设计要求。 7.3.2 钢管应无裂纹、斑痕、严重锈蚀等。 7.3.3 直缝卷管的几何尺寸允许偏差： 周长：D 600mm D 600mm 圆度： 端面垂直度： 允许偏差： 2.0 mm 允许偏差： 0.0035D 允许偏差：管端 0.005D, 其它 0.01D 允许偏差： 管端 0.001D 且不大于 0.05mm7.3.4 管道对接焊时，管径800mm 时，环焊缝应逐口进行油渗检验，不合 格要重焊。焊缝表面要求：焊缝宽度： 焊出坡口边缘：23mm 焊缝余高： 小于 4mm 焊缝咬边： 深度不大于 0.5，连续长度不超过 100mm 焊缝错边： 2mm 焊缝未焊满：不允许 7.3.5 每节钢管允许有 2 条纵缝，管径600mm 时，其两纵缝间距 300mm 600mm 时，其间距 100mm。 7.3.6 钢管内外防腐 内防：水泥沙浆防腐，其质量要求： (1) 裂纹宽度不大于 0.8mm 纵向长度不大于 2m； (2) 防腐层平整度，用 300mm 直尺检验，间隙小于 2mm； (3) 空鼓每平方米不得超过 2 处，每处不得大于 100cm2。 外防：与石油管道标准相同。7.4 其它管道安装（铸铁、水泥管等） 其它管道安装（铸铁、水泥管等）7.4.1 安装必须稳固，管底不得倒坡。 7.4.2 管材不得有裂纹、破损。 7.4.3 管口间隙应均匀，不得错口，灰口应齐整、密实、饱满、凹进承口 不得大于 5mm。 7.4.4 管内不得有泥土、砖、石、木等杂物。 7.4.5 承插口管接口橡胶圈不得出得闷鼻、扭曲、跳进、凹兜、外露。 7.4.6 允许偏差：相邻管内底错口 D 1000mm 允许偏差： 3mmD 1000mm 轴线位置：无压力管 压力管 高程： 无压力管 压力管允许偏差： 5mm 允许偏差： 15mm 允许偏差： 30mm 允许偏差：± 10mm 允许偏差：± 20mm1
