一类高层建筑住宅楼水电暖施工组织设计.doc

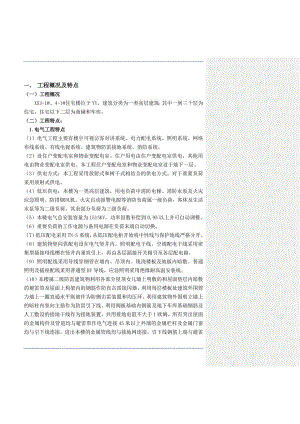

一、 工程概况及特点（一）工程概况XX3-1#、4-1#住宅楼位于YY，建筑分类为一类高层建筑；其中一到三十层为住宅，住宅以下二层为商铺和车库。（二）工程特点： 1.电气工程特点（1）电气工程主要有楼宇可视访客对讲系统、电力配电系统、照明系统、网络布线系统、有线电视系统、建筑物防雷接地系统、消防系统。（2）设住户变配电室和物业变配电室。住户用电由住户变配电室供电，其他用电由物业变配电室供电。本工程住户变配电室和物业变配电室设于地下一层。（3）供电方式：本工程采用放射式和树干式相结合的供电方式。对于重要负荷采用放射式供电。（4）低压供电：本楼为一类高层建筑，用电负荷中消防电梯、消防水泵及火灾应急照明、防排烟风机。火灾自动报警电源等消防负荷属一级负荷，客体及生活水泵等为二级负荷，其余部分负荷为三级负荷。（5）本楼电气总安装容量为1515KV，功率因数补偿到0.95以上并可自动调整。（6）重要负荷的工作电源与备用电源在负荷末端自动切换。（7）低压配电采用TN-S系统，从低压配电柜开始将中性线与保护地线严格分开。（8）建筑物竖向供配电设在电气竖井内。照明配电干线、空调配电干线采用密集型插接母线槽在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。（9）照明配线采用导线穿钢管在墙内、吊顶内。现浇楼板及地板内暗敷。普通照明及插座配线采用普通型BV导线，应急照明采用绝缘耐高温安装线。（10）本楼属二级防雷建筑物利用各部分屋顶女儿墙上明敷的和屋面垫层内暗敷的避雷带及屋面上构架内的钢筋作防直击雷接闪器。利用每层楼板处建筑外围剪力墙上一圈直通水平纵筋作为防侧击雷装置和均压环。利用建筑物外围剪立墙上的暗柱内竖向主筋作为防雷引下线。利用阀板基础内钢筋及地下车库基础钢筋及人工敷设的接地干线作为接地装置，共用接地电阻不大于1欧姆。所有突出屋面的金属构件及管道均与避雷带作电气连接45米以上外墙的金属栏杆及金属门窗均与引下线连接。进出本楼的金属管线均与接地网连接，引下线钢筋上端与避雷带焊接，中间与均压环焊接，下端与作为接地极的钢筋及接地干线焊接。构成一完整的防雷接地网。（11）在低压配电室内设一总等电位联接板，将保护干线、接地干线和各种金属管道与该总等电位板连接与暗柱内作为引下线的主筋用接地扁钢连接。（12）本楼为一类民用建筑，属一级火灾报警保护对象。楼内报警区域按防火分区和楼层划分，联动控制按层和防火分区执行。（13） 电话电缆由市电话网引入交接箱并分别引至清河湾内其他各楼栋。（14） 有线电视系统由市有线电视网引来，其系统为有线电视传输分配系统，不单设接收天线和独立前端部分。各层配线穿PVC管在楼板内、墙内暗敷或在金属线槽内敷设，电气竖井内的干线在金属桥架内敷设。（15）楼宇可视对讲系统除可视对讲功能外，在住宅楼的底层、二层和顶层均设置入侵探测器。在客厅，主卧室设置紧急报警按钮，在客厅设置红外探测器。在厨房设置燃气报警探测器。信号接至小区楼宇访客对讲中心。（16） 网络系统信号由市计算机网引来光纤敷设至一层及机房层的网络柜，配出线至各层户内弱电箱内。2、给排水部分工程特点：（1）给排水工程包括给水系统、排水系统、雨水系统。（2）给水系统：由市政两路供水，分别采用DN200管道至小区并沿小区四周设环状生活、消防给水管网。生活给水共分为三个分区系统：一至五层为低区，由室外管网直接供应；六层至二十三层为中区，生活用水秒流量为18L/s，由一套SQL1200-0.6-72型变频设备加压供水，其中六至十四层由减压阀减压后供水；二十四层及以上为高区，生活用水秒流量为12.5L/s，由一套SQL1200-0.6-48型变频设备加压供水。生活热水系统分区与生活给水系统完全相同，低区设8m3卧式换热器一座，中区设10m3换热器两座，高区设5m3立式换热器两座。所有设备均设置在本楼地下室内，其他楼号均由本楼水泵房供应。（3）本楼消防系统由消火栓系统、自动喷水灭火系统组成。（4） 消防用水量：室内-20L/s；室外15L/s；火灾历时2小时，两小时室内消火栓用水量共144m3消防水量，贮存于本楼地下室水泵房外消防水池内，室外消火栓由室外生活、消防环状管网供应。室内消火栓系统分为低区和高区两个区域：地下一层至十五层为低区，十六层及以上为高区，由两台100GDL72-14*10型消火栓加压泵供水。高区直接供水，低区经减压后供水。在水箱间设有消防水箱一座，有效容积为21.6m3。（5）车库按中危险级设置， 其它按中危险级设置，自动喷淋水量27l/s，直接利用市政管网水压供水。地下室水泵房内设有两套湿式报警阀，室外设有四套SQX100型地下水泵接合器。（6）排水系统：室内排水系统为污水、废水经室外排水井后再经室外化粪池处理后，排入市政管道。（7） 雨水系统采用内排水系统排至室外。3、采暖、通风部分工程特点：（1）地下室电气用房、热力站、水泵房等设备用房的机械通风及排烟系统；地下车库机械通风；防烟楼梯间的加压送风；住宅的采暖设计。（2） 采暖系统：热媒为80/60°C热水。由地下室内热力站供应。（3） 采暖室外计算温度为-5°C，室内设计温度卧室、客厅、餐厅均为20°C。浴厕为27°C。（4） 采暖分为两个区，高区为十七-三十三层，低区为一-十六层。采暖系统分为五个系统（N-1N-5）。系统形式为下供下回双管系统。高区由膨胀水箱定压。（5） 设计热负荷：N-1为436Kw；N-2为447Kw；N-3为437Kw；N-4为447Kw；N-5为165Kw。 系统阻力：N-1为39.1KPa；N-2为40.4KPa；N-3为40KPa；N-4为41KPa；N-5为17.5KPa。 （6）机械通风：地下室水泵房、热力站、配电间设有机械通风系统，以满足房间通风换气要求。（7） 地下车库设有机械排风系统，以满足车库平时通风需求。（8） 电梯机房采用分体空调来消除电梯的散热量。（9） 防排烟系统：地下防烟楼梯间及消防电梯合用前室分别设计了加压送风系统，送风口常开。发生火灾时，由消防控制中心打开相应加压送风机。（10）地上防烟楼梯间加压送风系统，送风口常开，每二层设置一个。本楼分为上、下两段分别设有机械加压送风系统，发生火灾时，由消防控制中心打开相应加压送风机。（11） 地下水泵房、热力站、配电间排烟与平时排风系统合用，火灾时补风系统与平时送风系统合用，防烟防火阀常开。当发生火灾时，排烟风机迅速将烟气排出。当烟气温度达到280°C时，排烟阀关闭，连锁关闭排烟风机及相应风机。工程概况及特点（12） 热力站位于本住宅楼地下室。为了与采暖系统匹配，该热力站分为高区、低区两个独立的换热系统。高区热负荷为470KW；低区和裙房的热负荷为630KW。每个换热系统由一套整体式换热机组供热。每套机组配置一台换热器，每台热能力分别为500KW和650KW。（13） 热力站源为市政热力网提供的130/70°C高温热水，采暖系统供回水温度为80/60°C。（14）高区采用高位膨胀水箱定压，低区采用变频稳压调速装置定压。（15）主要管道工作压力：高温热水供回水管为1.0Mpa；高区采暖供回水管1.4Mpa；低区采暖供回水管0.8Mpa；补水管、定压管为1.4Mpa；自来水管、软水管为0.4Mpa；排污管为1.4Mpa。（16） 采暖供回水管、补水管、定压管、排污管、除污器等采用聚氨酯保温；高温热水供回水管采用岩棉、聚氨酯复合保温。所有保温管道的外防护层均为TG树脂玻璃钢。（三）编制依据1、工程招标文件及答疑纪要。2、土建方案图纸。3、现行建筑工程质量检验评定标准。4、国家现行主要建筑结构施工及验收规范或规定。序号规范、规程名称编号1给排水及采暖验收规范GB50242-20022通风与空调验收规范GB50243-20023电气验收规范GB50303-20024自动喷水系统验收规范GB50261-965砌体工程施工质量验收规范GB50203-20026室外消火栓安装01S2017等电位联结安装97SD5678给水塑料管安装02SS405-149电缆桥架安装86SD16910雨水斗01S30211贮水罐选用及安装01SS12312小型潜水泵排污泵选用及安装01S30513消防水泵接合器安装99S20314刚性接口给水承插式铸铁管道支墩03S50415常用灯具安装96SD46916刚制管件02S40317给水排水标准图集S1（上、下册）18给水排水标准图集S2（上、下册）19给水排水标准图集S3（上、下册）20电缆敷设D（一）21架空线路安装D（二）22室内管线安装D（三）23变配电设备安装D（四）24常用电气设备安装D（五）25防雷与接地装置安装D（六）26火灾自动报警施工验收规范GB50166-9227封闭式母线及桥架安装D701-1228防、排烟设备安装图99K103 29常用低压配电设备及灯具安装D702-1230常用小型仪表及特种阀门选用安装01SS10531工业金属管道工程施工及验收规范GB50235-9732机械设备安装工程施工及验收通用规范GB50231-98二、施工布署及准备（一）施工阶段划分整个施工过程可划分六个控制阶段，按各阶段的特点进行调整落实、检查、控制、施工进度、施工质量、安全生产、文明施工的统筹协调工作，划分方法如下：1. 施工准备阶段。2. 主体预留、预埋施工阶段。3. 电气部分施工阶段。4. 水、暖、通风工程施工阶段。5. 安装部分调试阶段6. 扫尾工程及交工验收阶段。（二）工艺流程1、电气部分（1）配电箱安装工艺流程： 设备进场检验弹线定位明装配电箱螺栓固定暗装配电箱盘面组装箱体固定绝缘摇测。（2）配电柜安装工艺流程： 设备进场检验设备搬运柜体稳装柜上母带配柜二次回路配线柜试验调整送电试运行验收。（3）工艺流程：灯具、开关、插座的检验组装安装接线通电试运行。（4）预留箱盒位置灯头盒定位灯头盒固定敷设管路管路连接切断弯曲跨接地线变形缝的处理管路防腐（5）测量管路、盒及吊杆的位置预制加工管道、吊杆管路敷设管路连接变形缝处理（6）选择导线穿带线扫管放线及断线导线与带线的绑扎管内穿线导线连接接头包扎线路检查绝缘摇测。（7）接地体接地干线支架引下线敷设避雷针避雷网避雷带及均压环。2、给排水部分（1）安装准备预制加工干管安装立管安装支管安装管道试压管道防腐和保温管道冲洗。（2）安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞闭水试验通球试验。（3）安装准备干管安装报警阀安装立管安装喷洒分层干支管、消火栓及支管安装水流指示器、消防水泵、疝位水箱、水泵结合器安装管道试压管道冲洗喷洒头支管安装（系统综合试水及冲洗）节流装置安装报警阀配件、消火栓配件喷洒头安装各系统通水调试。（4）领料下料剪切咬口制作风口折方翻边法兰下料打铆钉孔焊接打螺栓孔铆法兰刷漆成型检验安装（5）预 检风管确定标高制作吊架设置吊点安装吊架风管排列法兰连接无法兰连接安装就位找平找正检 验保 温（6）施工准备卡架安装干管安装立管安装支管安装试压冲洗防腐保温调试。（7） 工艺流程：编制组片统计表散热器组对外拉条预制、安装散热器单组水压试验散热器冷风门安装支管安装系统试压。（三）施工准备1、现场准备（1）施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。（2）.施工道路、施工用水、临时用电和场地由项目部统一规划，生产、办公、库房等临时用房由项目部统一安排。因本工程场地比较狭小，所以现场施工技术人员、材料员需与建设方、监理单位密切配合，做到材料随用随进。（3）电气工程主要工程量有：配电柜安装、配电箱安装、钢管敷设、PVC管敷设、管内穿线、防雷接地安装、电缆托盘敷设、插接母线安装、电缆敷设、灯具安装、开关、插座安装。施工准备（4）技术准备：认真熟悉图纸，根据施工方案诀定的施工方法，配合图纸会审等相关内容做好准备工作。（5）人员准备工作：施工人员上岗证必须经过培训，掌握施工工艺、技术操作方法，特殊工种必须持证上岗。2、现场准备劳动力安排劳动力计划表工种名称计划人数备注熟练电工14一般电工14熟练水工16一般水工14采暖水工12电焊工6油漆工8临电电工2保温工8钳 工8普 工18安全员13、 主要机具准备：机 具 表序号名 称型 号单位数量备 注1电焊机台72手动弯管器把123液压弯管器台14切割机台45台钻台26手电钻把37冲击钻把38电锤把89绝缘电阻表块110钳型万能表块411接地电阻表块112线序表块113套丝机台214台虎钳台315龙门剪板机台116折方机台117联合咬口机台118立式咬口机台119单边咬口机台120电动剪刀台121倒链（10T）台122对讲机部623风速仪台124转速仪台125风压测试仪台126声级计台127电动打压泵台24、主要材料及设备序 号材料名称型号及规格单位数量备 注1高压开关柜台82干式变压器台23低压配电柜台114动力配电箱台55双电源切换箱台11 6插接开关箱台317电度表箱台318照明配电箱台219住户配电箱台12210水泵控制箱台2511密集型绝缘插接母线米12712住户弱电箱台12213智能火灾报警控制器台114消防广播控制柜台115总线消防电话控制柜台116联动控制柜台11724V电源控制柜台118电缆NH-JHFF4*2.5m14019电缆NH-JHFF4*4m7320电缆NH-JHFF5*2.5m16821电缆NH-JHFF5*4m10022电缆NH-JHFF5*6m4623电缆NH-JHFF5*10m22824电缆NH-JHFF5*16m46525电缆NH-JHFF5*25m9526电缆NH-JHFF5*35m4627电缆YJV5*16m27028电缆YJV5*25m4529电缆ZR-JHFF4*2.4m33330电缆ZR-JHFF5*2.5m6831电缆ZR-JHFF5*6m9232电缆ZR-JHFF5*16m14533电缆NHKVV2*1.5m8734电缆NHKVV4*1.5m38735电缆ZR-KVV10*1.5m58736电缆ZR-KVV10*2.5m76237电缆YJV5*50m10238电缆YJV5*120m43339电缆YJV5*70m8240电缆YJV5*95m36641电缆YJV4*120m4242导线ZR-RVS 1.542m1139343绝缘导线BV2.5162m15767044电视线SYWV-75-59m759545上网线UTP5m1223646电缆RVV2*0.5m393847电缆RVV4*0.5m103948电缆RVS2*1.5m32249穿线钢导管G15100m2111550PVC线管1520m4702751安全出口标志灯套16752疏散指示标志灯套3853楼层指示标志灯套7254双管应急荧光灯2*40W套1755应急照明灯2*8W套63 56圆球吸顶灯套2757防水吸顶灯套24858声光控吸顶灯套2559扁圆吸顶灯套79760方型吸顶灯套10361软线吊灯套43262吸顶式荧光灯1*40W套8263吸顶式荧光灯2*40W套27264水泵站防水防尘灯套1865水箱间防水防尘灯套866航空障碍灯套667花灯套25068单联单控开关块165269双联单控开关块27570三联单控开关块871触摸延时开关块17172单相五孔插座块297473电视插座块37374电话插座块80975单口信息插座块24976空调插座块61277消火栓加压泵100GD72-14*10台278生活 变频给水设备SQL1200-0.6-72台179生活 变频给水设备SQL1200-0.6-48台180卧式换热器SFL-5-1.6台381立式换热器SFQ-10-1.6台382生活热水循环泵SLZ40-125台883潜水排污泵80WQ50-10-3台284不锈钢波纹板水箱LCBW座185电开水器CSB-9台386卫生洁具套86487水泵接合器DN100套488湿式报警阀ZSS150套289水流指示器DN100个490水流指示器DN150个491信号蝶阀DN100个492信号蝶阀DN100个493比例式减压阀DN125个294温控阀DN65个295温控阀DN80个396PVC排水管管材DN50-DN150m772597消防离心风机HTFC（A）-I台498消防离心风机HTFC（B）-I台999消防高温排烟风机HTF-I台2101诱导风机TOPVENT2台7102防烟防火调节阀FFH-3型台11103防火阀FFH-1型台1104风管止回阀个11105双层铝合金百叶风口个39106自垂式百叶风口个34107膨胀水箱座1108无缝钢管DN32200米2239109镀锌钢管DN15150米6924110PP-RDN1525米11239111不锈钢钢管DN32-DN150米1789112槽式桥架200*100米10113槽式桥架300*100米35114槽式桥架400*20米28115槽式桥架500*200米95116槽式桥架600*200米144三、 施工方法及质量要求（一） 电气工程主要施工方法及质量要求1. 管路敷设分项、检验批工程施工方法及质量要求。2. 首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按照设计要求的管路规格、型号及敷设方式进行施工。3. 根据设计要求及图纸会审记录，配合土建作好各楼层导管的预留、预埋。4. 关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒定位、标高、管口处理等要求详见技术交底记录。在施工中应认真加强看护，保证管路畅通，及时做好自检、互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。5. 电缆桥架的安装：桥架由厂家按要求加工好后，进场需经专业人员会同监理检验合格后方可使用。6. 桥架在其安装部位的装修工程完成后，即可进行。吊顶内桥架安装应在吊顶前进行。1.1.1管内穿线工程（1）作业条件：管内穿线在配管和配合土建结构施工完毕后进行。在穿线前必须将管内的积水和杂物清理干净。（2）按照施工规范要求，相线、零线及保护地线颜色区分为：相线为黄、绿、红色；零线为淡蓝色；保护地线为黄绿双色线。（3）穿线完毕后，应对线路作绝缘摇测，选用1000V，01000M的绝缘电阻表测量，照明绝缘电阻值不小于0.5M，动力线路绝缘电阻 不小于1M。1.1.2防雷接地分项、检验批工程的施工及质量要求：（1）本工程防雷等级为二级，采用TN-S接地方式，将设备保护接地、防雷接地，各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置，共频接地电阻不大于1。（2）避雷网：根据图纸设计及图纸会审记录的要求，在屋面防水层垫层内暗设不大于8*8m的避雷网格，采用10镀锌圆钢。利用屋面上构架及构架梁内的钢筋（2根10圆钢）作避雷带，明敷于女儿墙上的避雷带采用10镀锌圆钢。并与建筑物剪力墙上暗柱内作防雷引下线的主筋焊接，下端与基础主筋焊接。（3）强弱电共用接地：变配电室及电气设备间接地由结构底板钢筋通焊的接地板引出40*4mm镀锌扁钢。（4）具体操作工艺要求和做法详见建筑电气工程施工质量验收规范（GB50303-2002）、建筑电气通用图集（92DQ）和有关技术标准及技术交底。1.1.3电缆敷设分项工程施工方法：（1）根据设计图纸要求选择电缆。施工前对电缆进行详细检查，并做绝缘摇测，用1KV摇表摇测，线间及对地的绝缘电阻不小于10M。（2）电缆敷设前，把电缆排列图画出来，防止电缆交叉，拐弯处以最大截面电缆允许半径为准，同等级电压的电缆支架敷设时水平净距不得小于35mm，标志牌注明电缆编号、规格、型号及电压等级，沿支架桥架敷设电缆，在其两端拐弯处交叉处挂标志牌。（3）作业条件：变配电室全部电气设备及用电设备配电箱、柜安装完毕，电缆桥架安装完毕，且检验合格，电缆检测合格后，即可进行电缆敷设工作。（4）本工程的电缆既有沿桥架敷设的，也有穿保护钢管在电气竖井内明设的，做法参照电气规范及相关工艺标准中电缆敷设相关要求，电缆的排列和敷设要求详见技术交底。1.1.4封闭插接母线安装（1）根据图纸设计要求选择插接母线。设备进场后，根据装箱单配合甲方、监理单位及供货单位对进场设备及附件共同进行检查。（2）作业条件：封闭插接母线的安装部位的建筑装饰工程结束后进行安装。（3）本工程插接母线电源用电缆，由变压器至低压进线柜沿桥架水平、电气竖井垂直敷设而至。具体做法参照电气规范及有关技术标准、建筑电气通用图集92DQ5及相关技术交底。1.1.5配电箱、柜的安装（1）本工程配电箱包括明箱和暗箱，根据设计要求加工定货。暗装配电箱根据预留洞尺寸，找好标高、水平、竖直，并将箱体用沙浆填实周边，明装箱量好尺寸，用膨胀螺栓固定，不破坏箱面油漆，水平端正不歪斜。（2）配电箱柜进场时，设备要有铭牌，并注明厂家名称，附备件齐全，设备开箱检查配合甲方、监理单位及供货单位对进场设备及附件共同进行，并做好记录。（3）基础型钢安装时，将型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆，按图示位置把基础型钢架设在预留件上，用水平尺找平找正，用电焊固定，将接地扁钢与基础型钢两端焊牢，焊接长度为扁钢宽度的2倍。（4）柜安装按图布置稳放，就位后先找正两端的柜，再在柜高2/3处绷小线找正，采用0.5mm铁片调整，最后用M12镀锌螺栓固定。柜体与柜体，柜体与挡板，均用镀锌螺丝连接，每台柜单独与接地干线连接。（5）按图纸敷设柜与柜之间控制电缆连接线，柜顶母线，柜二次连接线。送电空载运行24h，无异常现象，办理验收手续。1.1.6灯具、开关、插座安装（1）灯具安装前，对灯具外观进行检查，完好无损的灯具方可使用。根据灯具的安装场所，检查灯具是否符合要求，灯内配线是否符合设计和工艺标准，检查标志灯批示方向是否正确，应急灯是否可靠灵敏，3kg以上的灯具须埋钩后或螺栓，预埋件必须牢固可靠。走廊的吊顶低于2.4m处，灯具金属外客作良好接地处理。灯具安装牢固、端正，位置正确。（3）开关、插座规格、型号符合设计要求，产品要有合格证，进场检验合格。所有开关的切断位置一致，电器灯具的相线要经开关控制，单相插座应左零右火，三孔插座接地保护均在上方；成排开关、插座高度一致，高低差不大于2mm，同一室内安装插座高低差不大于5mm。（4）作业条件：灯具、开关、插座的型号、规格质量符合要求，土建装修工程基本完成后进行。1.1.7电气安装各分项、检验批工程质量要求及电气通病的预防措施（1）电气安装各分项检验批工程质量标准1） 管路敷设分项检验批质量标准：材质及规格、品种型号必须符合设计及规范要求，各种材料必须有合格证，在混凝土内敷设宜做内防腐，管子连接采用套管焊接，所有连接处及进出盒箱处均做焊跨接地线，管路弯曲半径10D，凹扁度0.10，保护层15mm。2） 管内穿线分项、检查批质量标准：材质及品钟、规格、型号必须设计及规范要求，材料必须有合格证，导线绝缘电阻必须0.5以上，穿线前应在盒、箱位置标高准确、无误 的情况下进行，同时在穿线前必须将箱、盒清理干净，做到导线分色正确，余量适量。3） 接地装置分项、检查批质量标准：材质的品种、规格、型号必须符合设计及规格要求，材料必须有合格证及钢材抄件，接地电阻摇测必须符合要求，焊接长度：圆钢6D，圆钢与扁钢6D，扁钢与扁钢2D，且须三面焊，要求焊缝饱满，平整光滑，焊后将焊渣清理干净，在焊接处进行防腐处理。4） 电气器具及配电箱安装质量标准：材质及品种、规格、型号必须符合设计要求，并必须有合格证。开关、插座及配电箱安装应做到横平竖直，标高准确，紧贴墙面，固定牢靠，接地保护良好。灯具安装必须牢固，并符合规范要求，接线正确。所有接压线不伤线芯及绝缘层，箱内接压线作到整齐、美观、牢靠并编号正确。5） 建筑电气部分观感质量标准：工程所有材料必须选用优良产品，并做到品种、型号、规格符合设计要求，质量合格，出厂质量证明文件齐全，有合格证检验报告；施工安装符合设计图纸要求，工程质量符合施工质量验收规范标准要求；在线路敷设，配电箱、照明器具及防雷接地更等分项上，外观质量必须达到优良标准。2、建筑电气安装工程通病预防措施2.1.1管路敷设通病：管路不齐，套丝乱扣，管口进入箱盒不一致，钢管管口出现毛刺，弯曲半径不够，有扁凹、开裂和严重锈蚀现象，改进行防腐处理的未做，墙面地面敷设管路出现裂缝。原因分析：钢管管口不齐，是因为操作时，钢锯不垂直和不正所导致套丝乱扣，原因是板牙掉出。管口入箱长短不一致，是由于箱盒外边未用锁，箱盒内又没有设挡板而造成。管口有毛刺是由于锯管后未用锉刀打光口，弯曲半径太小是因为煨管肘出湾太急，弯管器的槽过宽也会出现管径弯扁，表面凹裂现象，出现裂缝是因为管路保护层太薄引起，在受力的情况下出现裂缝。预防措施锯管时，人必须站稳，手腕不 颤动，出现马蹄口时，可用板锉锉平，然后在用圆锉将管口锉成喇叭口。套 丝时应检查板牙是否符合规格、标准、应加滑润 油。管口入箱盒时可在外部加锁母，吊顶配管时必须在箱（盒）内外用螺母锁定，配电箱入管较多时，可在箱内设置一块平挡板，将入箱的管子顶住，待管路固定后，拆去此板确保管口入箱一致。管子煨弯时应用定型的弯管器，随着煨弯随着向后移动煨弯器，使煨出的弯平滑，敷设管路时，保护层一定要大于20mm以上，这样才能避免出现裂缝现象。2.1.2 金属管线保护地线和防腐通病： 金属管线保护地线截面不够，焊接面太小，达不到标准，煨管及焊接处刷防腐漆有遗漏。原因分析：金属管线敷设焊接时，对焊接地线的作用和重要性概念不清，对金属管线刷防锈漆的目的、部位不明确。预防措施：金属管线接头处，用6以上的钢筋焊接，双面满焊，焊接长度要求达到跨接地线直径6倍以上。金属管线刷防腐漆除了直接埋设在混凝土中可免刷外，其他部位均应进行防腐处理，另外防雷接地线的各焊接处，清除皮后，刷防锈漆，最后再刷银粉。2.1.3 箱盒安装质量通病：箱盒安装标高不一致，箱盒开孔不整齐，铁盒变形，箱盒抹灰缺阳角，现浇混凝土墙内箱盒移位，安装电器后，箱盒内赃物未清理。原因分析：稳箱盒时未参照土建装修预放的统一水平线控制标高，尤其是在现浇混凝土墙、柱内配管的模板放平线未找，铁箱盒用电气焊切割开孔，致使箱盒变形，孔径不规矩，木箱盒开孔用钢锯锯成长方口，甚至敲掉一块箱子绑，土建施工时模板变形或移动，而使箱盒移位，凹过墙面，土建施工抹底子灰时，盒子口没有抹整齐，安装电器时没有清除残存及箱盒的脏物和灰砂。预防措施：稳箱、盒找标高时，可以参照土建装修统一预放的水平线（水平的0.5m装饰线），在混凝土、柱内稳箱盒时，除参照钢租用上的标高点外，还应该与土建技术人员联系定位，用经纬仪测定出标高，以确定室内各点地平线。稳装现浇混凝土墙内的箱盒时，应与钢筋网先连接牢固，并在后面加撑子，使之能被模板顶牢，不易移位。箱盒开眼孔，必须用专用的开孔工具，保持箱盒眼孔整齐；穿线前应先清除箱、盒内灰渣，再刷道防锈漆；穿线后，用接线盒的盖板将盒子临时盖好，盒盖周边要小于圆木或插座的开关面板，但应大于盒子，待土建装修喷浆完成后，再拆除盒子盖，安装电器，灯具，这样可以保持盒内干净。2.1.4 管内穿线质量通病： 先穿线后戴护口，或者根本不戴护口；导线背扣或死扣，损伤绝缘层；相线未进开关，螺口灯头相线未接到灯头的舌簧上；穿线过程中弄脏经油漆粉刷好的墙面和顶板（棚），穿线不分颜色。原因分析：穿线前放线时，将整盘线往外抽拖，引起螺旋形圈集中，出现背加，导马任意在地上拖拉而被弄脏，操作人员手脏。相线零线因使用同一颜色的导线，不易区别，而且在断线、留头时没有严格做好记号，以导致相线和零线混淆不清，结果相线未进开关，也未安在螺灯头的舌簧上。预防措施：穿线之前应严格戴好护口，管口无丝扣的可戴塑料内护口，放线时应用放线车，鼗整盘导线放在盘上，并在线轴上做出记号，自然转动线轴放出导线，就不会现螺圈，可以防止背扣和电线拖地弄脏。为做到相线、零线、地线不混淆，可采用不同颜色的导线，一般穿入管内的干线可不分色，为保证安全和施工方便，按要求分色为L1相线黄色，L2相线绿色，L3相线红色，N（中性线）为浅蓝色，PE（保护线）为黄绿双色线。2.1.5 导线连接质量通病：剥除绝缘层时损伤线芯；焊接时，焊料不饱满，接头不牢固；多股导线连接设备、器具时未用接线端子，压头不满圈，不用弹簧垫造成点松动。原因分析：用刀刃切割导线绝缘层伤线芯，导线沓接时，清理表面不彻底，焊接不饱满，表面无光泽，导线和设备、器具压接时，压得不紧，不加弹簧垫。预防措施：剥切导线塑料绝缘层时，应用专用剥线钳，剥切橡皮绝缘层时，刀刃禁止直角剥切；多股导线与设备、器具连接时，必须压接线鼻子，而且压接丝必须加弹簧垫，所有电气用的连接螺栓、弹簧垫圈必须镀锌处理，不允许将多股线自身缠圈压接。2.1.6 设备安装质量通病： （1）开关插座安装：金属盒子生锈腐蚀，插座盒内有不干净的灰渣盒子抹灰不齐整，安装盖板后，四周墙面仍有损坏残缺，特别是外观质量，暗开关、插座芯安装不牢固，安装好的暗开关板，插座盖板被喷浆污染，插座左零右火上接地接线错误，插座开关接线头不打返扣，导线在孔里松动。原因分析：各种铁制暗盒子，出厂时没有做好防腐处理，抹灰时只注意大面积的平直，忽视盒子的修整，抹罩面石膏时常仍未加以修整，待喷浆时再修补，由于墙面已干结，造成粘结不牢、易脱落，没有喷浆前先安装电器灯具，工序颠倒使开关板、插座板、电器具被喷浆弄脏。电工开关插座接线不明白施工工艺，不懂规范标准要求，所以将线接错，插座线进孔不打扣。预防措施：在安装开关、插座时，应先扫净盒内灰渣脏土，铁盒应先焊好接地线，然后全部进行防腐处理，如出现锈蚀，应补刷一次防锈漆。各种箱盒的口边用高标号水泥泵浆抹口，如箱盒进墙过深可在箱口和贴脸之间抹水泥砂浆补齐。插座盒子较深于墙内的应采取其他补救措施，土建装修进行到墙面，顶喷完浆时，才能安装电气设备。要求工序绝对不能颠倒，开关插座导线压接必须做扣、压紧，相线、零线、接地一定要按规范做：左零，右火，上接地。 （2）箱、盘安装质量通病：箱体不方正，
