万和工程脚手架施工方案.doc

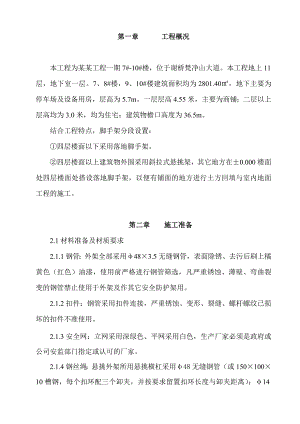

第一章 工程概况 本工程为某某工程一期7#-10#楼，位于谢桥梵净山大道。本工程地上11层，地下室一层。7、8#楼，9、10#楼建筑面积均为2801.40，地下主要为停车场及设备用房，层高为5.7m。一层层高4.55米，主要为商铺；二层以上层高均为3.0米，均为住宅；建筑物檐口高度为36.5m。结合工程特点，脚手架分段设置：四层楼面以下采用落地脚手架。四层楼面以上建筑物外围采用斜拉式悬挑架，其它地方在±0.000楼面处四层楼面处搭设落地脚手架，以便有铺面的地方进行土方回填与室内地面工程的施工。 第二章 施工准备2.1材料准备及材质要求2.1.1钢管：外架全部采用48×3.5无缝钢管，表面除锈、去污后刷上橘黄色（红色）油漆，使用前严格进行钢管筛选，凡严重锈蚀、薄壁、弯曲裂变的钢管禁止使用于外架及作其它安全防护架用。2.1.2扣件：钢管采用扣件连接，严重锈蚀、变形、裂缝、螺杆螺纹已损坏的扣件不准使用。2.1.3安全网：立网采用深绿色、平网采用白色，生产厂家必须是政府或公司安监部门指定或认可的厂家。2.1.4钢丝绳：悬挑外架所用悬挑横杠采用48无缝钢管（或150×100×10槽钢，每个扣环配三个卸夹，并按要求留置扣环长度与卸夹距离）；14钢丝绳斜拉。2.1.5竹架板：刚度好，连接可靠，不易变形，无腐蚀现象。长度尺寸为2.53米/块，厚度不小于50mm、宽度30cm以上。2.1.6其它材料：14#铁丝、木夹板等。2.2作业条件2.2.1从事外架及安全防护施工人员必须执证上岗，责任心强，身体健康，没有妨碍从事外架搭设的疾病和生理缺陷，且从事该项工作人员要相对固定，中途变换人员时，必须将名单报项目质安科备案以便项目部严格控制。操作者上岗前均必须接受项目部的有关安全技术交底与安全教育。2.2.2六级以上大风、在雾、大雨和大雪天气应暂停在作业层作业，雨雪后上架要有防滑措施。2.2.3外架搭设人员应严格按交底要求在楼面上预埋钢筋拉环。第三章 施工组织与部署3.1分工：主楼外架及其安全防护由脚手架作业队负责搭设；模板满堂架由木工搭设；砌筑脚手架及抹灰脚手架由脚手架作业队负责搭设，项目部安全员根据作业指导书制定安全检查制度，并负责日常巡检与指导。3.2搭设进度与时间安排外架搭设高度快于主体一层（二步架高），即施工到某一作业面时外架必须高于作业面一层；外架悬挑高度为五层（或六层）/段，段与段间立杆断开设置，使每段悬挑架成为独立形式。第四章 外架搭设施工工艺4.1构造形式及组架方法4.1.1搭设的悬挑脚手架宽度为1米，里立杆与建筑物外边尺寸为300mm，并用架板封闭，步距为1.5米和1.8米，主杆纵距为1.5m。如图示：4.1.2 悬挑脚手架采用在楼面上预埋钢管悬挑，钢管斜撑及14钢丝绳斜拉，其他同落地脚手架，结构构造如图示。4.2搭设要点4.2.1悬挑杆：外架悬挑杆设置为 48钢管（四楼挑架），14钢丝绳斜拉，48钢管做挑杆处应加设48钢管斜撑。4.2.2立杆：要求每面架体阳角及阴角端点立杆采用双立杆；相邻立杆的接头位置应错开布置在不同的步距内与相近大横杆的距离不宜大于60公分，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏，双立杆必须都与大横杆用扣件扣紧，以避免其计算长度成倍增加，如上图：搭设立杆其垂直偏差为3公分内，间隔偏差5公分内。4.2.3大横杆：上下横杆接长位置错开布置在不同的立杆纵距中，与相近立杆的距离不大于50公分；同一排大横杆水平偏差不得大于该片架长的1/300，也不得大于30公分，上下排间距偏差控制在5公分内。4.2.4小横杆小横杆布置搭于大横杆之上，并用直角扣件扣紧，间距1300之内，即保证每块架板支撑在三根小横杆之上，同时要求小横杆外伸长度一致为10公分，上下顺直。4.2.5脚手板（1） 主体施工阶段除底层及作业面必须满铺新脚手板外，中间层要求每三层一次亦必须满铺架板，里立杆与外墙空档要求每楼层封闭一次。（2） 脚手板采取纵向对接平铺，在对接处与其下两侧支撑横杆的距离应控制在1020公分之间，严禁出现端头超出支撑横杆25公分以上和未作固定的探头板。（3） 脚手板应与其支撑横杆于以下部位绑扎固定：脚手架的两端和拐角处；坡道两端；其它可能发生滑动翘起的部位。4.2.6连墙撑采用扣件式钢管脚手架的刚性连墙构造方式，要求垂直、水平方向分别控制在7米、7米内连墙件的间距（两层一拉）。4.2.7剪刀撑根据主楼结构形式，拟在阴阳转角处部位布置剪刀撑，剪刀撑斜杆与水平面夹角为60度，沿架高通长连续布置，并且要求在整个长度和高度上连续设置剪刀撑，剪刀撑的斜杆除两面三刀端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中部增设2-4个扣结点，斜杆接长必须采用搭接连接。4.2.8水平斜拉杆：设置在有连墙杆的步架平面内，以加强脚手架的横向刚度。4.2.9护栏和挡脚板：在铺脚手板的操作层上及顶层上必须设2道护栏和满挂竹篱笆，上栏杆高度为1.2米，第二道为0.6米。4.2.10卸料平台：在主楼的分层循环设置卸料平台，周边搭设栏杆。4.2.11安全网安装：安全网采用深绿色，密目安全网，并且到公司安监站指定厂家采购，用14#铁丝与架管连接。要求铺贴整齐、平顺与架管连接。4.3搭设注意事项4.3.1杆件组装顺序：起始外架按照：悬挑杆安装固定底排大横杆小横杆脚手板立杆大横杆小横杆斜撑安全网的顺序施工组装时以3-4人为一小组为宜，其中1-2人递料，另外两人共同配合组装，每人负责一端。4.3.2注意事项（1） 在搭设过程中应注意通过调整连墙撑的长度来调整架的垂直度，要求整架垂直度小于5公分，连墙撑应垂直建筑物外表面，随架子搭设而按要求设置。（2） 在搭设、拆除或改变作业程序时，禁止人员进入危险区域。（3） 脚手架应随建筑物升高而随时设置，但不超出建筑物二步架。（4） 在搭设过程中还应注意周边的电源及行人，要求搭设哪个方向时其下应有专人指挥，以防碰坏线路或掉下扣件伤人。第五章 安全防护5.1防护棚(板)在门式提升机、东向东向、西向搭设双层防护棚，防护棚的宽度根据场地而定，如果超过6米的应搭满。以每五层结构分为一安全结构段，在该第一层设置斜向安全防护棚。5.2洞口防护5.2.1楼板、屋面和平台等处的洞口，根据具体情况采取设防护栏杆、张挂安全网、装栅门等措施。（1） 边长为25-50公分洞口，用木夹板盖，盖板应能防止挪动稳位，并要求标识；（2） 边长50-150公分的洞口，四周设防护栏杆用密目安全网围攻挡，并在底部横杆下设置固定的高度不低于20公分的踢脚板；（3） 边长大于150公分的洞口，除按上条设置防护外，同时洞口下张设安全网5.3电梯井的防护应设置固定木板门，栅门高度为175公分，安装时离楼层面3公分，上下必须固定，同时电梯井内每隔三层设一道安全平网。第六章 验收制度6.1外架部分施工负责人、作业队长、架工班组长和质安人员组织外架的底层和中间验收合格后填写验收表，并挂牌标识可以使用。6.1.1脚手架的验收和日常检查应按以下规定进行，检查合格后，方可投入使用或继续使用。（1） 搭设完毕后：（2） 连续使用达到6个月；（3） 停止使用超长15天，在重新使用前；（4） 遭受暴风、大雨、大雪等强力因素作用之后；（5） 在使用过程中，发现有显著的变形沉降、拆除杆件和拉接以及安全隐患存在的情况。6.1.2加强巡检制度：每天作业队安全员应对外架及防护进行一次巡检，发现问题及时督促架工班限期整改并跟踪检查直至符合要求，有困难时上报项目质安科，由质安科甚至副经理督促整改到位；同时质安科每三天对外架及防护设施也要检查一遍，并要求作好相应书面记录，限期整改并跟踪检查，每半月一次的综合考评时，发现隐患定人、定措施、限期整改到位，绝不姑息迁就。6.1.3脚手架的验收标准规定（1） 构件结构符合上述规定和设计要求，个别部位的尺寸变化应在允许的调整范围内；（2） 节点连接可靠，其中扣件的拧紧程度应控制在扭力矩达到40-60N.M；（3） 杆件的水平、垂直度均匀应在允许偏差之内；（4） 作业层铺设安全防护措施符合上述要求。6.2防护部分用于高处作业的防护设施，不得擅自拆除，确因作业需用临时拆除必须经项目副经理或质安科长同意，并采取相应可靠的措施跟上，作业后应立即恢复。第七章 安全要求7.1搭设安全7.1.1搭设作业必须在统一指挥下,严格按照规定程序的要求进行。7.1.2工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予以固定。7.1.3戴安全帽、系安全带、穿软底鞋、严禁酒后上架作业。7.1.4不得单人进行装设较重配件和其它易发生失稳、脱手、碰撞、滑跌等不安全的作业。7.2使用规定7.2.1施工荷载：脚手架上禁止堆放任何材料，并且不得作为外模的支撑，装修时不大于2KN/M2，（即40公斤/箱的瓷片不得超过5箱/M2，50公斤/包的水泥不得超过4包/M2），且不应集中。7.2.2每星期内要求对架板上垃圾清理一次，有大块砼等（边长超过20公分）应立即清除。7.2.3作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。7.2.4人员上下脚手架必须走设有安全防护的出入通（梯）道，严禁攀援脚手架上下，严禁上架人员在架面上奔跑、推行。7.2.5作业前（中），应注意检查有无影响安全作业的隐患。7.2.6每步架作业完毕,要做到工完料清。每日收工前应清理架面，将面上的材料物品堆放整齐，垃圾清运出去。作业期间，应及时清理落入安全网的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。7.2.7外架安全设施的维护:外架搭设完毕,要求十天进行检查,维护,如扣件是否松动，架管是否锈蚀,防护设施是否被改动。7.3拆除规定7.3.1架子拆除应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员出入。7.3.2拆除顺序应遵循“自上而下、先搭后拆、后搭先拆”的原则。即：先拆栏杆、脚手板、剪力撑、斜撑，后拆小横杆、立杆等，并按“一步一清”的原则依次进行，要严禁上下同时进行作业。7.3.3拆立杆时，应先抱住立杆再拆开两个扣，拆除大横杆、斜撑，后拆剪刀撑时，应先拆交叉处扣件，然后从上至下拆除与立杆交叉的扣件，拆小横杆，再解端头扣。7.3.4连墙点应随拆除进度逐层拆除，拆抛撑前，应设置临时抛撑。7.3.5拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7.3.6在大片架子拆除前应将预留的斜道、卸料平台、通道口、小飞跳等先行加固，以便拆除后能确保其完整、安全和稳定。7.3.7拆除时不应碰撞门窗、玻璃、水落管、地下明沟等物品。7.3.8拆架时要注意到周围的电线、电缆，该保护则先保护，该转移则需转移，防止弄断磨损等。7.3.9拆下的架管、架板等应采用麻绳吊运至地面，扣件装入布袋从人货电梯内运至地面，严禁往下扔，以防砸坏成品或伤人及损失材料。外架计算书1. 工程概况：详见脚手架搭设第一章工程概况2. 落地式双排钢管脚手架2.1脚手架间隔尺寸设计立杆：横距1米，纵距1.5米横杆：大横杆在每层设二道，步距按层高调整，为便于计算，步距取1.80米，操作小横杆步距0.8米，剪刀撑设置于外侧与地面成60度角。2.2脚手架荷载、强度、承载力计算2.2.1容许应力值、自重荷载及附加荷载就力参数钢管抗拉，压容许应力值f=205N/mm2自重荷载技术参数：48×3.5钢管38.4N/m玛钢扣件10N/m竹架板343N/m2挡脚板250 N/m2安全网5 N/m2附加荷载技术参数按规定取截面荷载3000 N/m2动力系数:1.22.2.2自重荷载及附架荷载计算2.2.2. 1自重荷载计算(取一步架为计算单元)双排立杆1.8×2×38.4=138.24N大横杆1. 5×2×38.4=115.20N小横杆(1+0.3)×2×38.4=99.84N剪刀撑2×38.4×1.5/cos600=230.4N扣件8×10=80N竹架板1.5×1×343=514.5N密目安全网1.5×1.5×5=11.25N挡脚板250×0.3×1.5=112.5N5层10步架自重荷载(竹架板按三层计算)Q=(115.2+138.24+99.84+230.4+80+11.25+112.5)×10+514.5×3= 9417.8 N2.2.2.2附加荷载计算(按2个施工层同时施工)P=1.5×1×2×3000=9000N2.2.3立杆整体稳定性计算2.2.3. 1计算公式 N=1.2（NG1K+ NG2K）+0.85×1.4NQK i=1N/A+MW/WfN立柱段的轴向力设计值NG1K脚手架结构自重标准值产生的轴向力NG2K构筑件自重标准值产生的轴心压力NQK施工荷载标准值产生的轴心压力轴心受压构件的的稳定系数（查表取=0.312）A架管截面积(A=4.892)MW立杆段风荷载设计值产生的弯矩W截面模量f 钢材的抗压强度设计值2.2.3.2稳定性计算N=1.2×9417.8+0.85×1.4×9000=22011.36N（fMW/W）. A=0.312×4.89×102×（2050.85×1.4×8.8×10-8×1.5×1.82×109/10×5.08×103）=31276.44NN=22011.36N立杆整体稳定性满足要求2.2.3.3外架容许搭设高度计算Hs=.A. f1.2 NG2K+0.85×1.4（NQK+ MWK/W.A）/1.2gk Hs按稳定计算的搭设高度gk每米立杆承受的结构自重标准值(查表gk=0.7KN/m)Hd=0.312×4.89×102×2051.2×2781+0.85×1.4（9000+8.8×10-8×4.86×109×152.6）/10×5.08×103/1.2×0.7=26.518H=3×5+3.6=18.6mHs=26.518m满足要求由于本工程脚手架高度为52.8+1.5-10.8=43.5m，不能满足Hs，采取分段卸载的方法，即每5层10步架高，采用14钢丝绳斜拉卸载（具体验算同悬挑脚手架），能满足要求。2.2.3.3立杆地基承载力计算P=N/Abf=kbfkP立杆基础底面处的平均压力设计值N上部结构传至基础顶面的轴心力设计值Ab基础底面积f地基承载力设计值fk地基承载力标准值(查表取fk=39.5KN/)kb地基承载力高速系数(查表取kb=1)P=17.33/Ab1×39.5 Ab0.43取0.71×0.71混凝土地面作立柱基础2.2.3.4扣件抗滑移计算RRCR由纵向或横向水平杆传结立柱的最大竖向作应力RC扣件抗滑移承载力设计值(取RC=8.5KN)R=(3000×1×1.5+115.2+99.84+163+80+514.5)/2+11.25+112.5=2.860KN即RRC满足要求3. 斜拉式挑架的计算本工程从第四层开始搭设斜拉式悬挑双排钢管脚手架，每5层为一个搭设段，外挑架采用48×3.5钢管作悬挑件，KT38玛铁扣件，施工走道采用竹架板，施工层周围加密目安全网封闭，每隔三层设水平张网一道。3.1脚手架间隔尺寸设计48外挑钢管间距3米立杆：横距1米，纵距1.5米横杆：大横杆步距1.5米，操作小横杆步距0.8米，剪刀撑设置于外侧与地面成60度角。3.2外挑脚手架荷载，强度、承载力计算3.2.1容许应力值钢管抗压强度205N/23.2.2自重荷载及附加荷载技术参数48×3.5钢管38.4N/M玛铁扣件10N/M竹架板343N/48钢管145.3N/M安全网5N/木脚手架板250N/附加荷载技术参数按规定取截面荷载3000N/动力系数1.23.2.3自重荷载计算(取一步架为计算单元)双排立杆1.5×2×38.4=115.2N大横杆1.5×2×38.4=115.2N小横杆(1.0+0.3) ×2×38.4=99.84N剪力撑2×38.4×1.5/cos600=230.4扣件8×10=80N竹架板1.5×1×343=514.5N密目安全网1.5×1.5×5=11.25N挡脚板250×0.3×1.5=112.5N5层10步架自重荷载(竹架板按3层计算)Q=(115.2+115.2+99.84+230.4+80+11.25+112.5)*10+514.5*3=9187.4N附加荷载计算(按2个施工层同时施工)P1=2/3*3000*1.5*3*2=18000NP2=1/3*3*3000*1.5*2=9000NP1=P11*1.4+1.2*Q/2=30308NP2=1.4*P21+Q/2*1.2=17708N3.2.4各杆内力及支座反力计算（计算简图如图示）求支座力MC(F)=0 R2*1.3-P1*0.9=-P2*0.1R2=19.62KNY=0(sinB=0.918;cosB=0.398)FsinB=P1+P2-R2R2*1.3-P1*0.9=-P2*0.1R2=19.62KNF=30932.5N(查表取钢丝绳直径11,其抗拉强度大于61.3KN,则钢丝绳强度满足要求).X=0 R1=FcosB=12311N3.3材料强度计算吊钩选用圆钢16，截面积A=3.14*0.8*0.8=22钢管选用48,Wx=50782,A=4892吊钩验算(W=)cf=F/A=30932.5/2=1547/2满足要求3.4外架整体稳定性计算N=1.2(n1*NGK1+NGK2)+1.4NqKN/A+M/bA1KAK11fWx=bA1W=0.75Bzustwuzy0ustw=*us*(1+n)根据GBJ9-87规定取值计算Bz=1=0.18us_风荷载体型系数(查表取0.095)n=1.0ustw=0.0342uz_风压高度变化系数(查表取2.03)W0_基本风压值(取0.65N/)W_垂直于风荷载表面的风荷载标准值N_所计算力柱范围内的轴心压力设计值A_架管截面积(4.892)M_立柱段风荷载产生的弯距Wx_立柱钢管截面抵抗拒Ka=0.85 KH=0.8 n1=1.1 NGK1=0.38kNNGK2=1.936kN Nqk=7.43kNN=1.2*(1.1*0.38+1.936)+1.4*7.43=17.72kNW=0.75*1*0.095*0.0342*0.65=0.0016KN/Q=1.41w=1.4*1.5*0.0016=0.0033kN/mM=(1/8)qH.H=(1/8)*0.0033*3.05*3.05=3.83N.mx=H*2/b=3.05*2/1=6.1ox=Ux. x=6.1*40=244N/A=17.72*103/0.18*486*2=100.6N/2N/A+M/bA1=3830/508+100.6=108.2N/2 0.8*0.8*205=139.4N/2架子的整体性满足要求架管(悬挑件)验算从计算简图可知,悬挑段中,支座截面是最危险截面b=MB/WX+NB/A MB=R1*350=4308850N.NB=R1=12311Nb+MB/WX+NB/A=4308850/5078+12300/489=873.7N/215N/mm2不能满足要求由于悬挑架管不能满足要求，现采取在悬挑件上支座处加一斜撑架管，架管的下端支撑在悬挑件的下一楼层面上REB=489*215=105135N则：REB=REB*3/3.02=104439N又R1=12311NREB=104439N由以上计算可知:悬挑件中支座处，上部脚手架所产生的力，由斜撑架管可以承担一部分。则用48架管作悬挑件（在端部用架管斜撑和在端部加一直径大于等于11mm，其抗拉强度大于61.3KN的钢丝绳。其它验算详见外架计算书相关内容；悬挑外脚手架每段为5层10步架高），能满足要求。
