万山大道施工组织设计.doc

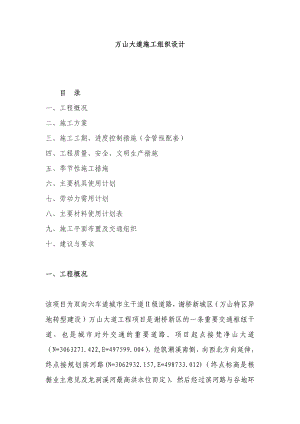

万山大道施工组织设计目 录一、工程概况 二、施工方案 三、施工工期、进度控制措施（含管线配套） 四、工程质量、安全、文明生产措施 五、季节性施工措施 六、主要机具使用计划 七、劳动力需用计划 八、主要材料使用计划表 九、施工平面布置及交通组织 十、建议与要求 一、工程概况该项目为双向六车道城市主干道级道路，谢桥新城区（万山特区异地转型建设）万山大道工程项目是谢桥新区的一条重要交通枢纽干道，也是城市对外交通的重要道路。项目起点接梵净山大道（N=3063271.422,E=497599.004），经凯潮溪南侧，向西北方向延伸，终点接规划滨河路(N=3062932.157,E=498733.012)（终点标高是根据业主意见及龙洞溪河最高洪水位而定），然后经过滨河路与谷地环线相接。该项目可连接规划玉铜高速公路连接线，同时通过相关道路可与杭瑞高速，玉铜高速公路相接后延伸至老城区。路线全长1.282km。道路路基宽度为40m，（根据业主意见及规范，在路基两侧有10米宽的预留宽度，用于以后道路扩建。）设计时速为40Km/h，双向六车道，路基横断面布置为：6m人行道+1.75m绿化带+24.5m机动车道+1.75m绿化带+6m人行道。道路两侧对称设置港湾式停靠站2处（对称的一组为K0+085K0+180、K0+100K0+195,另外一组为K0+900K0+995、K0+915K1+010）。港湾式停靠站总长度95m，减速带30m，站台20m，加速带45m。工程地质概况 1）、地层岩性项目区部分出露的地层有第四系人工堆积层、耕植层，冲积层，残积层，局部地段分布有淤泥层，岩石地层为上、中寒武系统地层娄山关群和敖溪组。2）、地质构造该设计线区域存在着一条逆断层，呈北东向，西南起开天铺，北西延至熊家屯，断层倾向南东；北西盘出露底层为中寒武统石冷水组，南西盘地层为上寒武娄山关群。由于该断层不属于活动性断层，对场区稳定性无影响。3）、不良地质现象1、不良地质现象场区内及其周围岩石露头好，岩石坚硬，岩体相对稳定；沿途无滑坡、崩塌、塌陷、潜蚀、地裂缝等不良地质现象。气象和水文条件1）气象测区属中亚热带季风气候，年平均气温16.9。C，无霜期251317天，年相对湿度不足80%。雨量充沛，多年平均降雨量1302.7mm，降雨多集中在46月，平均日照时数为1171.4小时，为可照时数的25%。2）水文条件场区内地表水系有一河流通过，上游发源于蛤蚂塘，流经小云南；下游从雷家流经唐家寨，并在唐家寨处汇入木杉河，最后汇入锦江，属沅江水系。河流上游支流不发育，枯水期河面变窄，丰水期河面变宽；河流水位受季节性控制。地下水位东南部不发育，西南相对丰富；地下水特点为岩溶、裂缝型，受岩溶、断（裂）层控制，水文地质条件对公路施工影响甚小。4、主要工程内容全线主要工程有：路基土石方工程、路面工程、道路交叉工程、管网工程及交通工程。二、 施工方案（一）施工部署1、管理目标：质量目标：满足设计与工程质量验收标准，确保市政优良工程。安全目标：严格按建设部颁发的建筑施工安全检查标准（JBJ59-99）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用分区平行流水交叉作业，网络优化组合，确保在10月30日前竣工。文明施工及环境保护目标：按省建委颁发的施工现场综合考评试行办法管理，争创文明施工现场。2、施工总体思路及工作面安排：因工程工期较紧，将工程进行两个独立工作面，再在每工作面内进行平行流水施工,K0+000-K0+600段划为第一工作面，K0+600-K1+282段划为第二个工作面，每工作面遵循“先排水后道路，先主车道后混合车道”的施工原则。整体施工安排：施工顺序安排：临时便道清表清淤路基土石方填筑排水施工支排水管施工管线施工基层路面3、工程由公司总承包，项目部具体实施，其组织机构见下表：项目经理部组成人员职 位姓名职称备注项目经理周宏华一级建造师总 工陈亮文路桥工程师安全负责人吴祥富安全工程师安 全 员刘明亮施 工 员徐红平施 工 员 赵慰松质 检 员曾乃昱路桥工程师资 料 员何淑芬材 料 员谢应昌预 算 员陈 巧预算员证4、施工准备（1）施工现场准备组织先遣人员进行项目部及工程处的驻地建设。布置好临时工棚作为设备、材料堆放场地。对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计院汇报，并提出适当的处理办法或变更设计。搭设外电及布置供电线路。接入水源，布置供水线路。对现场的地质、地形进行调整核实。修通运输便道。配备好计算机、复印机等办公设备。（2）施工技术准备校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线复核纵、横面，计算土方量，根据实际情况进行土方调配。绘制与实际情况相符的施工图，编制实施施工组织设计。对技术人员及操作工人进行岗前培训及技术交底。对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。对所使用的砂、石进行试验。对水泥、钢材等原材料进行试验。对混凝土、砂浆配合比进行试配。（二）主要分部分项工程施工方法1、施工测量（1）技术标准测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。（2）技术措施根据指挥部提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。测量建立复核制度，避免错误。进场后在监理的 陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。2、清表及清淤施工前，将建筑垃圾逐渐清理完毕。清表：场内少部分菜地及农田表层耕植土及苗木需首先清除，采用推土机、挖机辅以人工配合，清理掘除施工范围内的表土、草皮、树木、树根、建筑垃圾等不适材料。清表（淤）采取弃土方案，因工程正处在雨季施工，为确保清淤效果，防止施工中水土流失。派人工在低洼及清淤地段开挖满足排水需要和防止水土流失的盲沟（原路基无排水沟地段），并保证其排水顺畅。对低洼、长期积水路段重新进行软基调查，了解软基的深度、范围、土质及周围的地质情况，同时进行地下水位的调查，了解水源。在软基现场调查的基础上，根据设计要求、现场调查、试验等，拟定软基处理施工方案与措施。根据处理方案，确定软基处理的施工机械设备以及材料等。严格按监理及业主指令深度进行，清淤干净彻底后，用压路机进行基底碾压，使其压实度大于90%，满足设计和规范要求，再报监理进行断面测量，确定清淤工程量。若出现软基，按设计或监理要求进行处理，如开挖换填、抛石等。清淤验收后迅速进行回填施工，回填用土采用渗水性较好的填料，同时路基两侧做好地下水渗透排水沟，防止地下水反渗入路基而造成碾压时的翻浆现象产生。软基地段填筑时，分层及接茬宜做成错台形状，台宽不宜小于2m。压实完成后即进行压实质量的检验，测定压实度，达到规范要求时，再进行下一层填料的回填施工。若不合格，则重新翻松再充分压实，在施工过程严格控制填料的含水量及地下水准的变化。3、道路路基工程路基填筑：路基是道路的主体和路面的基础，必须有足够的强度和整体稳定性，满足设计和使用要求。填土前，必须将原地面上的杂草、树根、农作物残根、腐植土、垃圾杂物全部清除，并将路基填筑范围内清理留下的坑、洞填平，用原地的土或砂性土回填，分层压实。选用稳定性较好并具有一定强度的土做填料，所用填土每5000m3作一次击实试验，以确定最大干密度和最佳含水量。路基填筑之前对取土场的土质进行含水量测试，以保证施工时对压实度的控制。填筑时对已填路基进行碾压，雨后将路基上的浮土清除干净并压实后再进行施工。为保证有效路基内压实效果，按技术规范要求路基两侧填筑高度在30cm以上，并做到分层填筑分层压实，分层松铺厚度小于30cm，尽量做到全幅全宽填筑。填土过程中，应由路中向路边进行，可分段分层填筑，先填低洼地段，再填一般地段，严禁边坡填筑不到位，进行补宽贴坡。填方区厚度在0-80cm范围内要求大于95%，80cm以下均应达到93%，挖方区及零填方区0-30cm范围内达95%。当地面横坡不陡于1：10时，可直接填筑路堤；在稳定的斜坡上，横坡在1：10-1：5时，将原地表土翻松，进行填筑；当地面横坡陡于1：5时，将原地面挖成宽度不小于1m的台阶，台阶顶面作成2%至4%的内倾斜坡，再进行路堤填筑。道路外边坡度按现有地形，填方边坡1：1.5，路基在4m以下采用1：1.75，切方边坡1：1。切方高度大于8M时，在8M处设1M的碎落台，再按1：1放坡。填方区每层填料铺设的宽度，超出每层路堤的设计宽度，以保证完工后的路堤边缘有足够的压实度。为保证路基面不积水，施工时路基横坡大于4%和适当的纵坡，两标段之间的路基填筑施工尽量做到同步施工，施工保证每层交替搭接10cm以上，若不能同时施工，超出交界线20m以上,采取分层搭接或阶梯接法,并保证填筑质量。、路基填齐交界处的处理办法按台阶60*100cm，每层填筑交错搭接2m以上。压实：路基压实是保证路基质量的重要环节，是提高填料的密实度、减少空隙率、增强填料颗粒之间的接触面、增大凝聚力、提高内磨擦阻力、减少形变的重要保证。路基压实时除对填料选用、含水量进行控制外，压实机具的选用及施工工艺是其最关键的环节。项目部将配合2台18T的振动压路机，压实时采用路基两侧向中央进行，压轮重叠0.4-0.5m，并全宽碾压，防止路基产生不均匀沉陷而造成路基纵向裂缝。每压实一层报项目部和监理进行压实度检测，被认为合格后方可下一层填筑，否则查明原因进行补压或相应处理，如土质含水量过高，可采用翻晒后平整压实。压实度检测频率为每1000m2检测3点，不足1000m2时必须检测2点以上，必要时根据需要增加检测点，或进行触探试验、弯沉值试验。路基开挖：在路基开挖前做好场地清理及排水工作，并做好测量放样工作，在开挖坡顶处有明显标志。取土沿其工作面有计划地均匀进行，不得局部地度取土而造成坑洼积水，同一个工作面宜采用多机联合作业方法。开挖时不论工程量及开挖深度大小，均自上而下进行，避免超挖或乱挖，开挖段根据排水需要挖好截水沟，对房屋拆迁渣土尽可能利用，比较好的砖渣，砼渣可用于铺筑施工临时便道，处理淤泥软土地段。地上、地下附属物如石头、杂物等能利用的就近堆放，不能利用的运至弃土场。路基整修和边坡整形：路基表面的整修采用机械配合人工切土或补土，并配合压路机压实，避免有松散、软弹、翻浆及表面不平整现象。整修边坡时路堑土质边坡按设计要求坡度，自上而下进行边坡修整，不得在边坡上贴补。边坡需要加固地段，预留加固位置和厚度，使其完工后的坡面与设计边坡一致。当路堑边坡受雨水冲刷形成小沟时，将原边坡挖成台阶，分层填补，仔细夯实。试验路段：路基填筑大面积施工前，在K0+000K0+600 段取长度为100m的地段作试验路段，试验路段施工时，严格按施工技术规范施工，通过试验路段施工提出标准的施工方法和优化施工工艺来指导大面积的路基填筑施工，并掌握路基施工时的各技术指针和保证路基质量的控制手续和有效方法。4、排水工程施工方案(1)、质量标准沟槽底高程：0，30mm平基管座砼强度：满足设计强度平基高程：0，15mm 厚度：不小于设计规定管座：肩宽10mm，5mm 肩高：±20mm安管：中线位移15mm管内高程：±10mm接口：宽度：5mm，0 厚度：5mm，0检查井：井身尺寸：±20mm 井盖高程：非路面±20mm 路面：与道路一致井底直径：D1000mm时，±10mm； D1000mm时，±15mm（2）、施工段划分及施工顺序从K0+000-K1+282推进，每施工完一段进行闭水试验合格后分层回填级配砂砾。（3）、工艺流程地下管线探明测量放线沟槽开挖砼平基安管砼管接缝处理砌检查井闭水实验回填级配砂砾地下管线探明 在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。测量放线做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。a核对水准点并沿一每隔60m建立一处临时水准点。b测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。c根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，排出管沟开挖范围内的埋地管线。d待开挖试坑后再确定其开挖边坡值及支挡方案。沟槽开挖a各施工段土方均采用单斗1.0m3反铲挖掘机施工，先深后浅，机械挖至路槽底20cm左右人工清槽，这样可防止超挖对基底土的扰动。b沟槽排水采用集水井排水法，在沟槽的两侧挖出排水明沟，其断面为200×300，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.2m×1.2×1.5m（沟底以下），集水井内水用100泥浆泵排出。c沟槽测量控制采用坡度板控制，即沟槽机械开挖后在距槽底2.5m，位置埋设一根15cm×15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板高程板上钉高程钉。d土方开挖后，如土质松软，出现跨方现象即采用横板密撑。 e开挖后的土方用自卸汽车进行外运。f管道基础开挖请示指挥部、监理及时做好验槽。g管线基坑开挖后，请示指挥部监理及时做好与给水、排水电讯地道等各部门的协调工作。h因缺工程地质资料，采用先开挖试坑到海底后与指挥部、监理、设计院质检，财政一道确定土壤的力学性质再确定沟槽开挖边坡及其支挡方案。砼平基及基础a、砼施工前做好详细的工艺设计、模块方案，模块支撑要有足够的强度、刚度和稳定性，模块接缝要严密，围档使用时清理干净，并刷脱模剂。b、基础（180°砼基础）施工前先复核坡度板上的标高，在槽底每隔4米打一样桩，用样桩挖制控土面、垫层面和基础面。c、混凝土基础内侧向模板选用具有一定强度和刚度的木模安装，保证接缝严密，支撑牢固，并符合结构尺寸的要求，浇捣砼后12h内不得浸水，并进行养护，为抢工期考虑加早强剂。安管a砼管道采用汽车吊垫块法安管（详见SS-01）。其主要施工程序为预制垫块安垫块下管在垫块上安管支模浇筑混凝土接口养护。b预制砼垫块垫块混凝土的强度等级同混凝土基础，垫块长等于管径的0.7倍，高等于平基高度，允许偏差为（+010），宽大于或等于高。c施工要点垫块应位置平稳，并测量高程使之符合设计要求。管子的对口间隙控制在10mm左右。管口接头处应凿毛洗净。砼接缝处理接口为钢丝水泥砂浆抹带接口，抹带前将已凿毛的管口洗刷干净，并刷水泥浆一遍，在抹带的两侧安装弧型边模，然后分层进行压抹砂浆和安装钢丝网，抹带砂浆外光内实，钢丝网平整，抹带宽度偏差在±5mm内。砌检查井a施工流程：放出井中心线按半径摆砖按检查井半径摆出井壁砖墙大样井壁砌筑井盖安装内壁抹灰分层压实。b排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。c砌筑检查井的预埋支管，随砌随安，根据设计要求确定预流管内管径、方向、标高。d、为保证机械施工不受影响，路基内的检查井和雨水井的砌筑分四次完成：第一次砌至路床设计标高下20cm,然后用2cm厚的钢板盖严实，并作好标志，路基施工时，使用机械开挖、平整、压实不受其影响，待下基层施工完毕后，再开挖加砌。第二、三次分别施工至下基层、上基层下10cm的位置，第四次待路面沥青层施工完毕后，砌至设计位置。路面层井周围的回填采用路面层的同种材料，并用打夯机分层夯实。闭水实验a在检查井砌、粉后，分段进行闭水试验，闭水试验时间，为管道试验段（一般4个井段）灌满水后浸泡12昼夜进行。b闭水试验时对接口和管身进行外观检测，以无漏水和无严重漏水为合格，且应按附录闭水法试验进行，实测排水量应不大于允许渗水量Q=1.25D。回填级配砂砾当砼圆形管道接口带和接缝水泥砂浆强度不小于5N/mm2时，进行沟槽砂砾回填，回填时管道两侧及管顶以上0.5m范围内应由沟槽两则同时对称均匀回填，并且两侧高差控制在30cm以内，以防管道位移，明沟集水井底从相邻水井的分岭处开始向集水井延伸回填。每一回填层厚不大于30cm就用水夯夯实，并测定基压实度满足设计要求后方可进入上层回填。、施工工艺：1、测量放线：按照设计图纸放出道路中线，并放出盖板涵中线和边线，确定开挖边线及高程。2、基坑开挖。    根据现场施工设备条件和施工环境，基础开挖采用挖掘机开挖，人工配全修理；开挖时派出专门的测量人员及时测出其基底高程，防止超挖现象发生。对于有地下水的区域，基础开挖时在基坑四周挖集水沟，以保持良好的排水，确保在挖方的整个施工期间都不至于遭受水的危害。3、模板与支架：A、     基础砼模板采用尺寸标准、表面平整光洁的竹胶板，模板必须保证其表面平整，板缝间不漏浆等要求。B、       模板安装前，在模板表面涂层脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。C、     支立模板时为了防止模板移位变形，支立基础侧模时在模板外设立支撑固定。台身的侧模设立对拉杆固定，浇筑在混凝土中的拉杆，按拉杆拔出的要求设计，拉杆外淘塑料管，模板拆出后拔出重复利用。D、     模板安装完毕后，为保证位置正确，必须对其平面位置、平整度、垂直度、顶部标高、节点联系及纵横向稳定性进行自检，合格后方可报监理工程师抽检，监理工程师认可后方能浇筑。混凝土浇筑时，发现模板有超过允许偏差值的可能及时纠正。4、混凝土的浇注及养护：a.     材料选用。试验室严格把关，各原材料都要要满足设计和施工需要。b.   涵洞混凝土采用商砼。砼浇注时，必须对运到施工现场的砼进行严格的检查。如砼坍落度、和易性。c.   浇注前先对支架、模板、预埋件进行检查，模板内的杂物、积水应清理干净，模板如有缝隙必须填塞严密。d.   为了防止混凝土自高处向模内倾卸时发生离析，在浇注基础时，吊车倾卸高度不超过2米，通过串筒下落。e.     混凝土按一定厚度顺序和水平方向分层浇注，上层混凝土在下层混凝土初凝前浇注完成；上下层同时浇注时，上层与下层浇注距离保持1.5米以上，浇注厚度不超过30cm.f.     混凝土的振捣采用插入式振捣，移动不超过振捣器作用半径的1.5倍，与侧模应保持5到10厘米的距离。g.   混凝土浇注连续进行，因故间断时，其间断时间应小于前层混凝土初凝时间。h.   混凝土浇注完成后，在收浆后尽快养护，混凝土的养护采用洒水养护，养护时间不得少于7天。5、施工缝的处理：由于基础台身、台帽分别浇注，施工缝应认真处理，施工缝的处理采用人工凿除。在处理层混凝土浇筑完1-2天内，对其表面的水泥砂浆和松弱层进行拉毛，经凿毛处理的混凝土面用水冲洗干净，在浇筑次层混凝土前应对水平缝铺一层厚度为120cm的1：2水泥砂浆，对于钢筋砼、砼拱圈和盖板砼的现场浇注施工应连续进行，避免施工接缝，当涵身较长时，可沿长度方向分段进行，接缝应设在涵身沉降缝处。6、沉降缝的处理：沉降缝的设置根据设计图纸洞身每墙5米设一道沉降缝，沉降缝的构造严格按施工图执行。沉降缝的设置必须上下贯通成一条垂线，基础墙身根据沉降缝的设计长度分段浇筑。浇筑时先在沉降缝位置处用木板作挡块，等到砼达到一定强度后，拆除木板挡块，于沉降缝位置处贴上泡沫塑料。7、洞底铺砌：本涵洞、通道基础底面整平硬化，由测量人员控制基底标高，按设计标号的砼进行浇筑，若涵洞内的坡度过大时，要在涵洞底面地基上增设5%的反坡使基础成台阶状，以确保基础的稳定性。8、盖板现浇：钢筋的加工、绑扎成型：钢筋统一在钢筋车间按图纸要求下料、弯曲、现场制作，严格按规范要求进行焊接、绑扎，安装时做到尺寸准确。模板的支立：模板采用高硬度的竹胶模板，同时应具备有足够的刚度以防浇筑混凝土时有明显的挠曲变形。模板安装前，在其表面涂刷脱模剂，不得使用易粘在混凝土上或使混凝土变色的油料。在支立过程中，要注意检查模板内侧是否与钢筋接触，以确保结构物构件有足够的保护层厚度；其次要注意检查模板上下面的方向，斜交涵洞应注意斜交的方向，避免发生反向错误。混凝土采用商砼。罐车运输 ,人工配合浇注，必须对运到现场的混合料进行检查（包括混合料的坍落度、和易性等），浇筑前先对支架模板、预埋件进行检查，清除模板内的杂物、积水，模板如有缝隙必须填塞严密。在浇注混凝土期间，应设专人检查支架、模板、钢筋和预埋件的稳固情况，当发现有松动、变形、移位时，应及时处理。混凝土的养生：混凝土浇注完成之后，待表面收浆后尽快对混凝土进行人工洒水养生，洒水养生最少保持7天时间，结构物在拆摸前应连续保持湿润。9、台背回填：当涵身的强度达到80%以上及盖板吊放完成后方可进行台背回填，即台后基底2.0m后按1：1边坡至涵顶范围内填筑10%石灰土，所有台背填土必须分层填筑，采用小型碾压机碾压，对于靠近墙身处及边缘、死角等地方用小型平板振捣器夯实，在填筑过程中必须对应涵台两侧对称分层碾压密实，压实度须达到95%以上，严禁单侧填土及使用大型碾压机进行碾压。在涵顶填土时，盖板强度必须达到设计强度、施工方案（一）基坑及挖基1、 基坑（1）基坑顶面应设置防止地面水流入基坑的设施，基坑顶有动荷载时，坑顶边与动荷载间应留有不小于1m宽的护道，如动荷载过大增宽护道。如工程地质和水文地质不良，应采取加固措施。 （2）基坑坑壁坡度不易稳定并有地下水影响，或放坡开挖场地受到限制，或放坡开挖工程量大，应结合实际情况选择适宜的支护方案。 2、挖基（1）基础的轴线、边线位置及基底标高应精确测定，检查无误后方可施工。（2）挖基的废方按指定位置处治。（3）应避免超挖。在开挖过程中采用水准仪监测开挖深度，在距设计高程20cm停止下挖，防止扰动设计高程基底。预留部分采用人工清理。（4）挖至标高的土质基坑不得长期暴露、扰动或浸泡，并及时检查基坑尺寸、高程、基底承载力，符合要求后，应立即进行基础施工。3、地基检验内容 （1）检查基底平面位置、尺寸大小、基底标高；（2）检查基底地质情况承载力与设计资料相符（3）检查基底处理和排水情况是否符合公路桥涵施工技术规范的要求。（二）材料1、石料的要求（1）、石料应符合设计规定的类别和强度，石质应均匀、不易风化，无裂纹。（2）片石：一般用爆破或楔劈法开采，厚度不小于150mm；用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。2、小石子混凝土（1）、配制混凝土的材料使用检验合格经监理工程师批准的水泥；袋装水泥在运输和储存时应防止受潮，堆垛高度不宜超过10袋。水泥如受潮或存放时间超过3个月，应重新取样检验，并按其复验结果使用。（2）、集料、使用检验合格经监理工程师批准的集料、骨料在生产、采集、运输与储存过程中，严禁混入影响混凝土性能的有害物质。骨料应按品种规格分别堆放，不得混杂。为防止骨料离析，骨料的堆积高度不超过1m，平整料堆顶部，使料堆断面成梯形。在骨料堆积前，对地面进行硬化处理或使用编织物与地面隔离，保证无杂质进入成品料中。、小石子混凝土的粗骨料采用细卵石，最大粒径不宜大于20mm。（3）、混凝土的配合比按监理工程师批准的混凝土配合比施工。（4）、混凝土的拌合、拌制混凝土配料时，各种衡器应保持准确。对骨料的含水率应经常进行检测，雨天施工应增加测定次数，据以调整骨料和水的用量。、混凝土使用强制式搅拌机拌和，拌和容量为350L，小石子混凝土拌和物应具有良好的和易性，坍落度5070mm。混凝土拌和物应拌和均匀，颜色一致，不得有离析和泌水现象。检查混凝土拌和物均匀性时，应在搅拌机的卸料过程中，从卸料流的1/4至3/4之间部位，采取试样，进行试验，其检测应符合：A、混凝土中砂浆密度两次测值的相对误差不应大于0.8%；B、单位体积混凝土中粗骨料含量两次测值的相对误差不应大于5%、混凝土搅拌完毕后，应按下列要求检测混凝土拌和物的各项性能：A、混凝土拌和物的坍落度，应在搅拌地点和浇筑地点分别取样检测，每一工作或每一单元结构物不应小于两次。评定时应入模的时间不超过15min，其坍落度可仅在搅拌地点取样检测。（5）、混凝土的运输（1）混凝土的运输能力应适应混凝土凝结速度和浇筑速度的需要，使浇筑工作不间断并使混凝土运到浇筑地点时仍保持均匀性和规定的坍落度。当混凝土拌和物运距较近时，可采用无搅拌器的运输工具运输。（2）用无搅拌器运输工具运送混凝土时，应采用不漏浆、不吸水，有顶盖且能直接将混凝土倾入浇筑位置的盛器。（3）混凝土运至浇筑地点后发生离析、严重泌水或坍落度不符合要求时，可同时加水和水泥以保持其原水灰比不变。如二次搅拌仍不符合要求，则不得使用。（三）、砌筑（1）砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。（2）砌筑基础的第一层砌块时，如基底为岩石，应先将基底表面清洗、湿润，再坐浆砌筑；如基底为土质，可直接坐浆砌筑。（3）、砌体应分层砌筑，砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致。（4）各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应里层砌块交错连成一体。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。砌体外露面应进行勾缝，并应在砌筑时靠外露面预留约20mm的空缝备作勾缝之用。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。（5）各砌层的砌块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。（6）砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。（7）片石应分层砌筑，宜以23层砌块组成一工作层，每一工作层的水平缝应大致找平。各工作层竖缝应相互错开，不得贯通。（8）外圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。砌缝宽度用小石子混凝土砌筑时，可为30-70mm。（9）较大的砌块应使用于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。竖缝较宽时，应砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫4、勾缝（1）砌体采用凸缝（2）石砌体勾缝应嵌入砌缝内约20mm深。缝槽深度不足时，应凿够深度后再勾缝。（3）浆砌砌体，应在砂浆初凝后，洒水覆盖养生7-14天。养护期间应避免碰撞、振动或承重。5、水泥稳定砂砾（碎石）施工、质量标准密实度：98（重型压实）平整度：8mm厚度：厚度-8mm,极值-15mm中线高程：5mm，10mm横坡：±0.3、对水泥稳定砂砾（碎石）的材料要求、砂砾（碎石）：集料最大粒径不应超过30mm，集料的压碎值不应大于20，硅酸盐含量不宜超过0.25。、水泥：采用普通硅酸盐水泥，矿渣硅酸盐水泥，标号为425。、配合比设计、一般规定a、水泥稳定砂砾（碎石）混合料的组成设计包括：根据水泥稳定碎石的强度标准，确定必须的水泥剂量和混合料的最佳含水量，在需要改善土的颗粒组成时，还包括掺加料的比例。b、水泥稳定砂砾（碎石）的各项试验，应按JTJ05794的有关规定进行。原材料试验A在水泥稳定砂砾（碎石）施工前，进行下列试验：a颗粒分析b液限和塑性指数c相对密度d重型击实试验e砂砾（碎石）的压碎值试验f有机质含量（必要时做）g硫酸盐含量（必要时做）B检测水泥的标号及初凝、终凝时间。、工艺流程施工放样准备下承层拌和运输摊铺初压标高复测补整终压养生、测量放样：按20m一个断面恢复道路中心桩、边桩，并在桩上标出基层的松铺高程和设计高程。、准备下承层：下基层施工前，对路基进行清扫，然后用振动压路机碾压三至四遍，如发现土过干、表面松散，适当洒水；如土过湿，发生弹簧现象，采取开窗换填砂砾的办法处理。上基层施工前，对下基层进行清扫，并洒水湿润。、拌和：稳定料的拌和场设在砂石场，拌和设备采用6台500L的单轴式强制搅拌机和一台基层料集中厂拌机。料场内的砂、石分区堆放，并设有电子自动计量设备和地磅，在每天开始拌和前，按配合比要求对水泥、集料的用量准确调试，告别特别是根据天气变化情况，测定集料的自然含水量，以调整拌和用水量。拌和时确保足够的拌和时间，使稳定料拌和均匀。、运输：施工时配备足够的运输车辆，并保持道路畅通，使稳定料尽快运至摊铺现场。炎热天气运输时加彩条布遮盖，防止水份过度蒸发。、摊铺：机动车道基层采用摊铺机施工，非机动车道基层采用人工摊铺。摊铺时严格控制好松铺系数，人工实时对缺料区域进行补整和修边。、压实：摊铺一小段后（时间不超过3小时），用40T的振动压路机静压两遍、振压一遍后暂时停止碾压，测量人员立即进行高程测量复核，将标高比设计高超过1cm，或低0.5cm的部位立即进行找补，完毕后用压路机进行振动碾压。碾压时由边至中，由低至高，由弱至强、重叠13轮宽的原则碾压，在规定的时间内（不超过四小时）碾压到设计压实度，并无明显轮迹时为止。碾压时，严禁压路机在基层上调头或起步时速度过大，碾压时轮胎朝正在摊铺的方向。、养生：稳定料碾压后四小时内，用经水浸泡透的麻袋严密覆盖进行养护，八小时后再用自来水浇灌养护七天以上，并始终保持麻袋湿润。稳定料终凝之前，严禁用水直接冲刷基层表面，避免表面浮砂损坏。、试验：混合料送至现场半小时内，在监理的监督下，抽取一部分送到业主指定或认可的试验室，进行无侧限抗压强度和水泥剂量试验。压实度试验一般采用灌砂法，在碾压后12小时内进行，避免时间过长基层终凝后增大劳动强度，试验后的洞眼用C10砼进行补平。弯沉试验在施工七天后进行。、伸缩缝：为防止基层因伸缩开裂而影响路面结构，施工时按每15m设一条横向伸缩缝，做法是：按位置通长断面埋设高为7cm，厚0.5cm的九夹板。路面施工前沿伸缩缝涂一层沥青，再在上铺上无纺土工布，宽度为1m。伸缩缝设置时，必须保证全断面贯通，严禁车道之间错位。、施工缝：在每段基层施工结束处，安放一条横贯全宽与压实后厚度等高的木方，木方一侧稳定料充满至松铺高度，另一侧用素土回填稳定至木方高度，然后碾压成型，待下段施工段施工前，再移走木方及素土，并按伸缩缝的办法处理。 、纵缝：机动车道中心线处的纵缝，在每段施工段施工完毕后12小时内，人工将该侧的基层边坡凿成垂直形状，另幅施工时，接触面上湿润后刷水泥浆。 （5）、水泥稳定砂砾及碎石的具体实施计划先修筑试验路段：在进行大面积施工之前，修筑长度为100m（桩号 k1+800-k1+900）的试验路段，通过修筑试验路段，进行施工优化组合，把主要问题找出来，并加以解决，由此提出标准施工方法用以指导大面积施工，从而使整个工程施工质量高、进度快，经济效益显著。修筑试验路段的任务是：检验拌和、运输、摊铺、碾压、养生及计划投入使用设备的可靠性；检验混合料的组成设计是否符合质量要求及各道工序的质量控制措施；提出用于大面积施工的材料配合比及松铺系数；确定每一作业段合适长度和一次铺筑的合理厚度；提出标准施工方法。标准施工方法主要内容包括：集料与结合料数量的控制；摊铺方法；合适的拌和方法、拌和速度、拌和遍数；混合料最佳含水量控制方法；整平和整型的合适机具与方法；压实机械的组合、压实的顺序、速度和遍数。待试验路段成功后再转入大面积实施.(详见如下框图)路面基层施工工艺框图6、沥青混凝土路面的施工主要施工方法沥青路面采用沥青砼自动拌和站拌和，摊铺机摊铺的方法施工，摊铺机动车道时两台摊铺机联合作业，全幅路面一次摊铺成型。粘层施工在基层完工并经验收合格后，可以进行粘层施工。a在洒布乳化沥青前，必须把表面的松散物质、脏物或尘土清扫干净，对粘在表面的土块，应用水清洗干净，此项工作必须达到监理工程师满意为止。b按设计规定喷洒乳化沥青透层后，宜立即喷洒均匀集料。透层施工工艺a乳化沥青的施工，尽量在基层施工后两三天、基层保持干净的情况下浇洒较为适宜，可减少清扫、养生的工作量，缩短工期，但要避免因7天强度不够而造成不必要的返工。b在清扫后的基层上根据干燥程度适当洒水，使基层保持湿润，以便乳液能渗入、吸附在基层上，并严禁车辆通行。c有雾或下雨时不得施工，且洒布时的气温不得低于10。d沥青加热设备应有足够的容量，用一个加热的盘管系循环，应在油罐上安装测温范围为0-200的温度计，以便能随时测定沥青材料的温度。e在沥青洒布工作前，要检查洒布车的油泵系统、输油管道、油量表、车辆速度控制系统。喷洒前和喷洒后，应对洒布机械的输油管道及喷油嘴进行疏通、清洗，保持喷油嘴干净，管道畅通。f乳化沥青在常温下洒布，一次洒布均匀，洒布后不流淌，漏洒部位应用手提式喷洒器进行人工喷洒或补洒。局部多余部分应根据监理工程师的批准进行清理。洒布时不得污染结构物、护栏、路缘石和其它附属建筑物的表面，如有溅污，必须清除和整修，必须在乳液破乳之前（洒布后2小时内）完成，撒料后应及时扫匀，达到全面覆盖一层，厚度一致，集料不重叠，也不漏出乳化沥青。局部有缺料时,要人工适当找补，局部集料过多时，及时将多余的集料清扫掉。g碾压时间应在乳化沥青突破，充分渗透，水份蒸发后碾压。施工完毕，禁止车辆通行。、沥青混凝土路面在验收合格已喷洒乳化沥青的基层上，可以进行沥青混凝土面层的施工。路面面层施工工艺框图（见附图）沥青混凝土路面施工程序（见附图）沥青混凝土路面施工程序路面面层施工工艺框图A施工前准备工作a沥青拌和站的建设：沥青拌和站采用进口设备，最大产量应不小于200t/h，且应自动计量，称量准确（骨料±3kg，沥青±0.1kg），温度控制好（±1），除尘效果好。b材料料场的确定。根据施工图纸、技术规范及有关技术标准的要求，对选择料场的材料进行试验，确定符合标准要求并令业主及监理工程师满意的材料料场。c材料的备料。根据初步确定的沥青混凝土路面各种规格的材料用量，及各结构层的施工进度计划安排，组织备料。d进场材料的堆放。料场的底部采用20cm的C15砼铺筑，砌24红砖墙分隔不同规格的集
