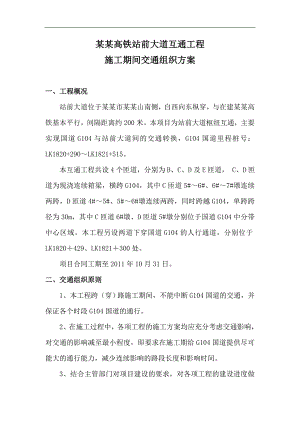

宁杭高铁站前大道互通工程施工期间交通组织方案.doc

某某高铁站前大道互通工程施工期间交通组织方案一、工程概况站前大道位于某某市某某山南侧，自西向东纵穿，与在建某某高铁基本平行，间隔距离约200米。本项目为站前大道枢纽互通，主要实现国道G104与站前大道间的交通转换，G104国道里程桩号： LK1820+290LK1821+515。本互通工程共设4个匝道，分别为B、C、D及E匝道， C、D匝道为现浇连续箱梁，横跨G104，其中C匝道5#6#、6#7#墩连续两跨，D匝道4#5#、5#6#墩连续两跨，同时跨越G104，单跨跨径为30m，其中C匝道6#墩、D匝道5#墩分别位于国道G104中分带中心区域。本工程另设两道下穿国道G104的人行通道，分别位于LK1820429、LK1821300处。项目合同工期至2011年10月31日。二、交通组织原则1、本工程跨（穿）路施工期间，不能中断G104国道的交通，并保证各个时段G104国道的通行。2、在施工过程中，各项工程的施工方案均应充分考虑交通影响，对交通的影响减至最小程度，即要求在施工期给G104国道提供尽可能大的通行能力，减少连续影响的路段长度和影响时间。3、结合主管部门对项目建设的要求，对各项工程的建设进度做出合理安排，同时要考虑各项工程施工安排要有利于G104国道的交通组织。三、施工计划安排整个跨路施工计划在2010年9月下旬开始至2011年8月中旬结束，具体安排时间如下：施工计划安排序号施工阶段计划施工时间1D匝道5#墩桩基施工2010.10.012010.11.102C匝道6#墩桩基施工2010.10.012010.11.103C匝道6#墩、D匝道5#下部结构施工2010.11.102010.12.254D匝道钢管支架搭设施工2010.12.102010.12.255C匝道钢管支架搭设施工2010.12.102010.12.256支架拆除2011.04.012011.04.157通道施工2011.04.162011.08.15四、施工期间的交通组织由于国道G104为某某南北交通的大通道，为双向6车道，昼夜车流量较大。为了将本工程跨路现浇箱梁及通道施工阶段对G104国道的正常交通产生的影响降至最低，在确保匝道桥梁及通道施工期间的生产安全和G104国道交通安全前提下，对工程施工期间的整体交通组织进行设计、组织和实施。1、准备工作（1）根据相关文件要求，为保证在施工期间施工车辆、社会车辆的行车安全，我部根据站前大道互通工程建设的特点专门，成立施工交通组织领导小组，并安排专职安全员负责交通组织中的日常安全管理工作。领导小组： 组 长：简细明 副组长：杨 军组 员：郑瑞表 宜林林 李 孝 张 刚 徐国寿吴 凯 沈建文 丁广星 张友堂 郑小平（2）根据以往互通枢纽工程交通组织的经验，对所有参加工程施工管理及建设人员进行岗前教育。（3）采购标准交通标志、标牌、反光锥形交通标、反光背心等安全设施和防护用品。（4）由专职安全员组成值班小组，工程开工后，施工期间轮流值班巡逻。（5）正式开工建设前，及时上报相关手续，取得施工交通行政许可，并在电视、电台或报纸预先向社会公告。（6）及时与属地交巡警中队、路政管理部门保持联系，遇有情况及时报告。2、跨路施工阶段流程C匝道：5#、6#及7#墩桩基及下部结构施工连续箱梁5#6#、6#7#墩跨钢管立柱支架的搭设现浇连续箱梁施工支架拆除D匝道：4#、5#及6#墩桩基及下部结构施工连续箱梁4#5#、5#6#墩跨钢管立柱支架的搭设现浇连续箱梁施工支架拆除通道：国道G104东侧半幅通道基坑开挖通道基础处理通道结构物施工墙后土方回填搭板施工路面施工国道G104西侧半幅通道基坑开挖通道基础处理通道结构物施工墙后土方回填搭板施工路面施工3、施工方案及交通组织措施3.1、C匝道6#墩、D匝道5#墩桩基及下部结构施工（计划施工时间：2010.10.012010.12.25）由于C匝道6#墩、D匝道5#墩均位于国道G104中分带位置，需封闭中分带两侧各一个车道后，方可组织施工。同时，在通行的车道临边位置设置围挡，并设置相应的减速标志牌和红色警戒标志等，以减少该区域桩基及下部结构施工时对交通的影响。本工程中，C匝道6#墩承台底标高为24.18m ，G104国道路面的标高为26.64m，承台基坑开挖深度为2.46m；D匝道5#墩承台底标高为27.789m ，G104国道路面的标高为30.264m，承台基坑开挖深度为2.475m，考虑到基坑顶面一侧有大量车辆通行，承台基坑端头行车位置必要时采用支护桩进行挡土，支护设置位置为承台结构外侧60cm处。承台施工完毕后，立即组织承台基坑土方回填施工，分层压实至原地面标高，确保G104国道原有路面结构的稳定。承台施工完成后，立即组织立柱施工，要求采用密目网全封闭围挡，防止高空坠物影响G104国道的交通安全。本施工阶段，考虑到施工工序安排及难易程度，交通组织方式采取封闭中分带两侧各一个车道（超车道），其余车道开放交通，并进行必要的交通防护和管制。下部结构施工期间交通组织详见附图3：下部结构施工安全设施设置图。3.2、跨G104国道匝道箱梁钢管立柱支架搭设及拆除（计划施工时间：2010.12.102011.04.15）本工程中，C、D匝道桥均为连续箱梁，根据工艺要求，采用支架现浇法施工。由于两座桥梁均需跨G104国道，其中C匝道6#墩和D匝道5#墩均位于G104国道中央分隔带位置，为确保施工期间的G104的正常交通，跨G104国道的箱梁节段采用钢立柱型钢梁支架法进行施工，即在G104国道通行车道两端设置钢管立柱，立柱顶安装H钢（HN450×200型）作为纵梁，G104左、右半幅路基各预留2个通车门洞，然后拼装模板施工梁体。钢立柱采用60cm钢管，每根钢管横向布置间距为2米，每路布置7根立柱，其下浇筑16m×1.2m×1m条形砼基础作为防撞岛，基础顶部预埋钢板以固定钢管。相邻钢管立柱间采用10交叉连接，以增强钢管立柱的整体稳定性。钢管立柱顶部分别布置砂桶，然后横向布置双拼H钢（HN450×200型）作为垫梁，最后沿顺桥向安装H钢（HN450×200型）作为横梁，布置间距为40cm。在搭设过程中施工吊车及机械设备必须派专人指挥，并做好操作中的指挥工作，配备口哨、红绿旗及其它一些必备的安全标志警示牌。箱梁两侧及底侧必须一次性将密目式的安全网安装到位。施工时，由专人负责指挥，施工区域实行交通管制，所有车辆均需减速慢行。门式钢管立柱支架搭设详见下图：门式钢管立柱支架示意图此施工阶段，考虑到钢管立柱及型钢安装均需大量施工人员及机械设备，为进一步降低支架搭设施工对交通的影响，拟采取半幅封闭，半幅开放的方式，即在下部结构施工阶段，同时进行东侧支架搭设施工，待该侧支架施工完毕后，再将东侧半幅车道开放，同时封闭西侧半幅车道，并进行西侧支架的搭设施工，西侧支架搭设完毕后，两侧车道重新开放交通。在支架搭设过程中及箱梁施工阶段必须做好以下安全措施：1）支架砼基础浇筑前，详细勘查原有路面结构层，并对路面承载力进行验算，确保砼基础底部路面的强度。2）在支架砼基础两端设置防撞装置（沙袋堆），并在砼基础涂刷红黄白线条和反光材料。3）要求特别注意夜间的行车安全，在箱梁跨路两侧支架上挂设夜间反光膜材料警示牌，并装设红色警示灯、限高限宽警示牌，防止超限车辆撞击支架，造成严重事故。4）箱梁施工吊车及机械设备跨路作业时，必须加派专职指挥人员，并做好操作中的指挥工作，配备口哨、红绿旗及其它一些标志警示牌等。5）跨G104国道安装模板时，箱梁底部及两侧需挂设安全网，底部需挂密闭式的安全网。6）箱梁施工期间，设置跨G104国道的施工专用通道，要求所有施工人员和施工机械在穿行G104时，必须在专人指挥下由专用道口通过，严禁在施工区域内随意穿行。在钢管立柱支架拆除施工阶段，交通组织亦采取半幅封闭，半幅通车的方式，具体封闭、通车车道将视实际工况，即已具备拆除条件的部位首先进行车道封闭，组织实施支架拆除作业。现浇箱梁施工期间交通组织详见附图4：匝道桥现浇箱梁施工安全设施设置图。3.3、下穿G104国道通道施工（计划施工时间：2011.04.162011.08.15）本工程共设置通道2道，下穿G104国道，均采取4×2.5m钢筋混凝土箱型通道的型式。其中LK0+429通道左侧仅设置一条梯道（兼坡道）与站前大道互通B匝道的非机动车道相接，LK0+429通道右侧设置两条梯道（兼坡道）；LK1+300通道两侧分别设置两条梯道（兼坡道），其中左侧的一条梯道与站前大道互通E匝道的非机动车道相接。梯道宽度为4.5m（0.5m+3.5m+0.5m）、坡度为1：4，梯道中部加设缓步平台（2.5m），梯道两侧均设置挡土墙。鉴于该通道位于已建公路上，在已建公路进行下挖施工对交通影响较大，为了减小对交通的影响，施工时采取半幅施工、半幅通车的方式，即首先封闭东侧半幅车道，西侧半幅车道通车，组织东侧通道施工，待其施工完毕并具备通车条件后，重新开放东侧半幅车道，并封闭西侧半幅车道。由于通道基坑开挖深度最大约为3.92m，考虑到半幅通车，基坑端头位置不宜采取放坡开挖，故需采用板桩进行基坑支护。基坑支护位置为距通行车道路沿石约1m，半幅车道范围内通道施工完毕后，立即组织基坑土方回填施工，分层压实至设计标高，进行搭板施工，满足车辆通行条件后，即可开放被封闭车道，进行另半幅车道区域内通道施工。由于通道顶部需进行沥青砼铺装，在开放交通前，合理调整施工工序，及时进行路面沥青砼铺装，以利于及早开放交通。在此施工阶段，将根据实际工况，半幅施工，半幅交通。由于封闭半幅车道后，交通压力将急剧增大，为有效疏导开放的半幅车道的交通压力，拟对现有G104国道进行部分帮宽，确保实现单幅双向四车道交通。通道施工期间交通组织详见附图5：通道施工安全设施设置图3.4、匝道连接线路基施工根据设计图纸的要求，匝道连接线与G104国道主线道路顺接，在进行G104国道路基拼宽及匝道路基填筑施工时，须对路基施工的各种机械进行合理的调配，避免施工机械占用G014国道行车道。分段施工时须占用硬路肩作为施工场地，采用移动式护栏进行围护，并在施工时派专人进行值班。同时在两端设置相应的减速标志牌和红色警戒灯。4、其他措施（1）结构物施工前，在施工区域两端各500m、200m处设置警示标志牌，所有标志标牌要严格按照规范要求进行设置。（2）在进入施工区域前设置限高门架，并安装减速带，设置限速、减速标志牌。限高门架原则上布置于距离施工区域约300米处，若此处为下坡路段，为防止超高车辆在下坡段对限高门架形成冲击，则适当调整限高门架位置，要求安装于上坡路段。（3）如果在施工区段出现意外而引起交通堵塞，及时报告交警及路政部门，并协助相关部门指挥拥堵车辆由陶都路绕行，以便及时疏导交通。（4）在跨路施工期间，跨路施工区域两端须设置值班室，以防止部分超宽超高车辆强行闯入施工区域，并指挥超宽超限车辆由陶都路绕行。（5）各施工工序实施时，若交通组织形式发生转换，需及时通知交警及路政部门，现场落实各项交通组织措施。五、交通组织应急预案为保障施工期间的G104国道的交通安全，拟定G104国道交通管控应急预案如下：1、建立健全组织机构根据G104交通管控要求，成立应急预案组：以项目经理为组长，项目总工、副经理为副组长，现场技术员、安全员为组员。建立应急预防值班制度，在施工期间保证专人24小时值班，确保事故发生后第一时间上报小组组长。小组成员名单如下：组 长：简细明 副组长：杨 军组 员：郑瑞表 宜林林 李 孝 张 刚 徐国寿吴 凯 沈建文 丁广星 张友堂 郑小平（1）严明组织纪律一旦发生，小组成员必须服从指挥调遣，切实保护好事故现场，及时处理人员伤亡事故，并做好交通指挥协调工作。（2）具体职责分工如下a、简细明负责全面协调、指挥。b、杨军负责施工现场的组织、抢救的指挥工作。c、沈建文及时掌握了解事故情况，保持与急救、消防、公安以及当地交通管理部门和上级有关部门的联系和沟通。d、郑瑞表负责维持现场秩序，做好事故区域警戒和周围车辆及人员的疏散工作。e、宜林林、李孝负责施工期间G104国道交通管控方案的制定及事故原因的调查、分析工作，并形成报告上报上级有关部门。（3）预防措施a、通讯联络项目经理、项目总工、专职安全员电话保持24小时畅通。b、物资储备应急储备药品，包括必要的消毒用品，急救物品等。c、加强与交通管理部门及上级部门的联系，保证信息畅通，事故发生后能及时得到支援和听从指挥安排。（4）与相关社会应急部门及时联系某某市人民医院 0510-87921000（5）值班电话固定电话：0510-68991881移动电话：简细明 13921339678 杨 军 13921383789李 孝 15190387890 沈建文 139142954182、跨（穿）G104国道施工交通组织应急预案（1）建立应急联动机制为保证G104国道的安全畅通，我部在施工中除和公路管理部门、交警联系，及时汇报有关情况外，与交通管理部门建立交通事故紧急救援联动机制，开辟故障车辆“绿色通道”。在遇到故障车辆时，我部安全员积极协助交警部门迅速处理故障车辆。若双向通行困难，则采取短时截停对向车辆，安排故障车辆通过，然后迅速恢复交通。（2）交通事故在道路上发生交通事故，车辆驾驶人应当立即停车，保护现场，造成人身伤亡的，车辆驾驶人应当立即组织救援受伤人员，并迅速报告执勤的交通警察或者公安机关交通管理部门，因抢救伤员变动现场，应当表明位置。积极配合交警、公安、路政等部门参与事故调查处理。由于G104国道交通量极大，如有事故车辆影响交通，最终导致交通堵塞，需及时采用牵引车将事故车辆转移至指定区域，并积极协助交警部门指挥堵塞车辆绕行陶都路，以减轻拥堵道路的交通压力。（3）火灾发生紧急情况时，现场负责人或当事人应立即向经理部应急领导小组报告，同时，应迅速采取处理措施，如暂停生产，切断电源等。应急领导组负责人接到事故报告后，应以最快的速度到现场，指挥紧急事故的救灾工作，所有部门配合。（4）易燃易爆气体爆炸执行火灾程序，义务消防队立即投入补救，必要时通知当地消防部门，如存人员伤亡，立即组织抢救，必要时送医院或通知120急救。（5）机械伤亡切断电源，现场检查观察伤员的呼吸，心跳有无休克现象，同时通知急救中心。六、安全保证措施1、定期进行安全生产教育，重点对专职安全员、班组长以及从事交通管制的工人进行培训和考核，据考核情况进行奖惩。2、通过安全教育，增强职工安全意识，树立“安全第一，预防为主”的思想，提高职工遵守施工安全纪律的自觉性，认真执行安全操作规程和既定的施工技术方案。3、施工人员在进入104国道施工现场时必须穿反光背心，安全员佩带显著标志，遵守有关操作规程，做到文明施工，不违章操作。每天工人上班出发前安全员进行检查，没有穿戴按照规定配发的服装、装备的人员，发现一次予以30元罚款，待其穿戴好后才准其上班，累计3次以上出现同样问题的人员予以请退。安全员随机检查施工现场，对于现场工人进行以上同样检查并给与同样处罚。4、所有作业车辆经理部统一张贴内部使用通行证，以作为经理部管理和某某市干线公路建设指挥部管理部门监督之用，发现任何车辆有违规扰乱交通秩序等情况，在交公路交警部门处理后经理部清除该车出场。5、施工机械专机专人使用，作业时统一指挥，信号准确，施工机械进场安装后经过安全检查，合格后才进行使用。6、巡逻安全员配发相应通讯工具，发现异常情况要求第一时间进行汇报。七、文明施工1、施工现场设置醒目标志、标语、挂牌施工；2、施工机械尽可能采用同种品牌，做到施工现场整洁文明；3、积极、主动配合好某某市干线指挥部、某某市公路管理处、交警部门进行各项工作，确保路经车辆安全、快速通过。4、现场管理做到工完场清，材料堆放、设备停置整齐统一，同时按照要求设置交通标志标牌，保证车道畅通。八、附图（表）1、主要安全设施工程数量一览表2、某某市某某高铁站前大道1标平面图3、下部结构施工安全设施设置图4、匝道桥现浇箱梁施工安全设施设置图5、通道施工安全设施设置图6、C匝道桥钢管支架搭设示意图7、D匝道桥钢管支架搭设示意图8、C匝道承台距离G014国道硬路肩距离9、D匝道承台距离G014国道硬路肩距离附表1：主要安全设施工程数量一览表名称单位数量备注“前方施工（1Km）”警示牌只2两端1Km处各一只“前方施工（300m）”警示牌只2两端300m处各一只“前方施工”警示牌只4施工区域内“减速慢行”警示牌块8施工区域内导向牌只6临时交通管制减速板m147m一道限高门架个4进入施工区域前路段反光贴膜若干门架及支架限高标志牌只44.2m，门架顶部限速标志牌只各460km/h、40km/h、20km/h红色警示灯只4施工区域内禁止通行标志牌只2临时交通管制机动车道通行标志牌只2支架顶部非机动车道通行标志牌只2支架顶部沙袋（0.02m3/袋）袋200改道临时防护安全密目网（1.8×6m）张16两侧及支架通道顶部安全网（高强线）张6箱梁两侧及底部防撞块块2每条隔离墩路栏之前锥形交通标只若干临时交通管制施工路栏m200临时交通管制牵引绳根2临时交通管制附图2：附图3：下部结构施工安全设施设置图附图4：匝道桥现浇箱梁施工安全设施设置图附图5：通道施工期间G104国道交通疏导示意图附图6：C匝道桥钢管支架搭设示意图附图7：D匝道桥钢管支架搭设示意图附图8：C匝道承台距离G014国道硬路肩距离附图9：D匝道承台距离G014国道硬路肩距离
