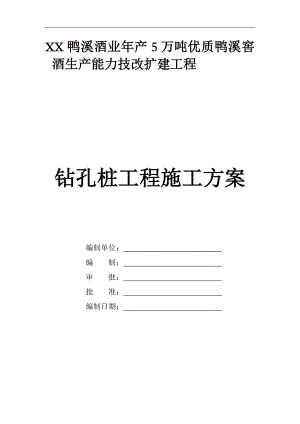

产5万吨优质鸭溪窖酒生产能力技改扩建工程旋挖灌注桩施工方案.doc

XX鸭溪酒业年产5万吨优质鸭溪窖酒生产能力技改扩建工程钻孔桩工程施工方案编制单位： 编制：审 批： 批准： 编制日期： 目 录一、工程概况02页二、编制目的03页三、编制依据03页四、施工总体目标03页五、施工方法04页六、施工工艺流程图10页七、灌注事故的预防及处理12页八、质量控制标准15页九、施工组织措施17页十、质量保证措施23页十一、安全生产及措施24页十二、文明施工措施与方案30页十三、环保与环卫管理33页十四、安全应急预案35页附件一： 劳动力计划表38页附件二：拟投入机械设备计划表 39页附件三：施工进度计划横道图一、工程概况 本工程建于贵州省遵义县鸭溪镇；本工程局部采用钻孔灌注桩基础，以中风化灰岩为桩端持力层，中风化灰岩端阻力标准值qpk=4.5Mpa。桩端进入持力层500mm。孔桩直径为0.6m，孔桩平面布置图详见基础平面布置图。桩身混凝土为C30砼，钢筋保护层厚度50mm，钢筋：HPB300(),HRB335()。 孔桩大样图：二、编制目的明确旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。三、编制依据1、根据贵州地矿工程勘察有限公司2011年7月提供的地勘报告、现场踏勘、施工调查所获得的资料和信息；2、国家和地方现行有关设计、施工规范、规则、标准和定额；（1）建筑地基基础工程施工质量验收规范（GB50202-2002）（2）建筑桩基技术规范 （JGJ94-2008）（3）施工现场临时用电安全技术规范 （JGJ46-2005）（4）建筑施工安全检查标准 （JGJ59-2011）（5）工程测量规范 （GB50026-2007）四、施工总体目标本工程由我单位将以“一流管理、一流质量、一流服务”的指导思想，严格按照现行的质量验收要求进行施工，将其作为本项目的施工重点，集中项目部优质资源（人、财、物），进行科学管理和精心组织施工，确保旋挖施工达到高速优质，并按期完成。我公司将做到：（1）质量目标：本工程按国家有关验评标准的要求进行验收，工程质量合格、一次性通过验收。（2）工期目标：根据施工现场作业条件的限制及未可预见地下障碍物，以及岩溶发育等不良地质条件的不可预见性影响，计划每天完成25根桩。计划施工时间140日历天，工期具体安排根据实际施工进行合理的调整。施工计划详见旋挖机成孔灌注桩施工进度计划横道图（附后）。（3）安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故，轻重伤频率控制在3以下。（4）文明施工及环保目标：贯彻执行建设部、国家环境保护局及仁怀市有关建设文明工程施工法规并结合施工区施工的具体要求，做到施工现场容貌整洁，确保施工不影响现场周围环境污染。职工带证上岗，施工噪声符合国家规定，控制施工粉尘排放，并且保证不影响周边单位工作人员的工作和生活环境，实现现场文明施工标准化。五、施工方法1、施工准备 a、控制网测量:由辛浩泽负责, 付 昊协助。1施工现场控制网测量：根据施工总平面图的要求，按照规划局规定的建筑红线和设计图纸，以及参照规划局的定位基点，建立本工程施工用的轴线控制网。2编制钻孔桩桩位平面图，标注桩心坐标点，以便施工测量放线及桩定位。采用全站仪精确定位桩孔的中心位置并记录，自检合格后，及时向监理工程师报验。并根据桩定位点拉十字线钉放四个控制桩,以四个控制护桩为基准控制护筒的埋设位置和钻机的准确就位。护桩要做好保护工作，防止施工过程中被扰动。3按分区将钻孔桩编号，并在图上注明孔桩的桩心坐标，以便桩成孔资料的收集整理和桩验收。 b、材料、水电:由朱家福负责,文 彬协助。1做好现场用电、用水、排水的布置。在工地四周设置排水沟，做好雨季施工安排，把场区内的施工用水及雨水经沉淀后排到市政下水管。2对施工所需要材料数量生产和供应情况、价格、品种、质量等进行详细调查，以便及早进行供需联系，落实供需要求。3对电源等的供应情况应作详细调查，包括供电能力、线路距离等。c、人、机、料:由付文俊负责,朱家福协助。1人力、物力、机械用具根据施工进度需要陆续进场。2根据施工方案中确定施工机具、设备的要求以及施工进度的安排，编制施工机具设备需用量计划，落实施工机具设备需用量计划，确保按期进场。根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行必要的维护与保养，以保证设备正常运转。施工前应平整场地，清除杂物，换除表层耕植软土，保证钻机底座填土密实，以免产生不均匀沉陷；在施工范围内不妨碍桩基施工的场地挖好泥浆池和沉淀池，用钢管围护并安装安全网，设警示标志，同时做好作业场地排水工作，在施工范围内挖设好临时排水沟，确保施工场地不积水。d、施工技术:由冯富国负责,文 彬协助。（1）开工前由项目总工程师组织有关人员认真学习和研究工程地质资料和必要的水文地质资料，设计施工图及图纸会审纪要，并进行自审、会审等工作，以便熟练、准确地施工。（2）施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前做好准备工作。确保不影响现场的施钻及其它工作。（3）由技术部门编制具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺的试验参考资料作为工程施工生产的指导性文件，并在开工前组织项目部人员明确施工任务、质量目标、施工工期，进行技术、质量、安全交底等工作。（4）工程地质资料作好全面的施工准备，施工前对工程的地质情况尤其是对岩石及回填土的特性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。2、场地平整及钻机就位液压多功能旋挖钻机就位时与平面最大倾角不超过4°，现场地面承载能力大于250kN/m2，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。3、埋设护筒 钻孔前设置坚固、不漏水的钢护筒，护筒高1.5m，直径比设计桩径大20cm，顶面高出施工平台约30cm。挖埋护筒时坑底应整平，然后通过定位的控制桩放样，把孔位中心位置标于坑底，再把护筒吊放进坑内，找出护筒的圆心位置，用十字线定在护筒顶部或底部，然后移动护筒使护筒中心与钻孔中心位置重合，同时用水平尺或锤球检查，使护筒竖直。此后即在护筒周围对称、均匀地回填粘土，并分层夯实，夯填时要防止护筒偏斜。护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。为便于泥浆循环，在护筒顶端留有高30cm，宽20cm的出浆口。4、钻机成孔 钻机就位前应对钻机各项准备工作进行检查，钻机安装后的底座和顶端应平稳，就位核对好中心后，连接泥浆循环系统，开动泥浆泵使泥浆循环23min，然后开始钻孔，在护筒底处应低压慢速钻进，钻至护筒底下1.0m左右后开始正常钻进。在钻进过程中钻机不能产生位移或沉陷，否则应及时处理。在钻孔排渣、提钻除土或因故停钻时，应保持孔内具有规定的水位和要求的泥浆相对密度和粘度。处理孔内事故或因故停钻时，必须将钻头提出孔外。钻孔进行前，司钻人员必须先熟悉地质状况，钻进过程中应定时测试泥浆指标，从而确定所处地层，调整钻进参数，钻孔作业应分班连续进行，填写的钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。旋挖钻机一般采用筒式钻头，施工时在孔内将钻头下降到预定深度后，转钻头并加压，旋起的土挤入钻筒内，泥土挤满钻筒后,反转钻头，钻头底部封闭并提出孔外，然后自动开启钻头底部开关，倒出弃土成孔，在钻进过程中或将钻头提出钻孔外后，向孔内注浆，泥浆液面不得低于护筒底部。本工程位置有大量的回填土，由于回填土松软容易垮孔，遇此情况，我施工单位准备先采用直径1.2m的钻头钻进至回填土层完毕后，再用土夹石进行换填，在换填过程中每换填1m，用钻头正反转反复进行挤压，确保回填土的密实，换填至自然地面标高后，换上直径600mm的钻头进行二成成孔钻进至设计桩基持力层。5、清孔钻孔达到要求深度后，用清孔器进行清孔。孔径、孔垂直度、孔深检查合格后，并经驻地地质勘查单位工程师和监理工程师认可，方可进行孔底清理 ，否则重新进行扫孔。清孔采用换浆法，钻孔达到设计标高后，停止进尺，将钻头提出，然后注入净化泥浆置换孔内含碴的泥浆，清孔时孔内水位需保持在地下水位以上1.52.0m。当从孔内取出泥浆(孔底、孔中、孔口)测试的平均值与注入的净化泥浆相近，测量孔底沉碴厚度符合技术规范要求及设计要求，即停止清孔作业，放入经监理工程师检查合格后的钢筋笼。清孔结束后，孔底沉碴厚度柱桩不得大于50mm。6、钢筋笼骨架的制作安装对于较短的桩基，钢筋笼宜制作成整体，一次吊装就位。对于孔深较大的桩基，钢筋笼需要现场焊接的，钢筋笼分段长度不宜少于5米，以减少现场焊接工作量。钢筋笼主筋接头采用单面搭接焊，每一截面上接头数量不超过50%，接头应错开50cm以上。加强箍筋与主筋连接全部焊接。钢筋笼的材料、加工、接头和安装，符合要求。钢筋笼制作完成后，采用25T吊车安装。为了保证骨架起吊时不变形，对于长骨架，起吊前应在加强骨架内焊接十字撑，以加强其刚度。采用两点吊装时，第一吊点小钩设在骨架的下部，第二点大钩设在骨架长度的中点到上三分点之间。对于长骨架，起吊前应在骨架内部临时绑扎两根杉木杆以加强其刚度。起吊时，先提第一点，使骨架稍提起，再与第二吊点同时起吊。待骨架离开地面后，第一吊点停吊，继续提升第二吊点。随着第二吊点不断上升，慢慢放松第一吊点，直到骨架同地面垂直，停止起吊。解除第一吊点，检查骨架是否顺直，如有弯曲应调直。当骨架进入孔口后，应将其扶正徐徐下降，严禁摆动碰撞孔壁。然后，由下而上地逐个解去绑扎杉木杆的绑扎点及钢筋十字支撑。当骨架下降到第二吊点附近的加强箍接近孔口，可用木棍或型钢（视骨架轻重而定）等穿过加强箍筋的下方，将骨架临时支承于孔口，孔口临时支撑应满足强度要求。将吊钩移到骨架上端，取出临时支承，将骨架徐徐下降，骨架降至设计标高为止。将骨架临时支撑于护筒口，再起吊第二节骨架，使上下两节骨架位于同直线上进行焊接，全部接头焊好后就可以下沉入孔，直至所有骨架安装完毕。并在孔口牢固定位，以免在灌注混凝土过程中发生浮笼现象。骨架最上端定位，必须由测定的孔口标高来计算定位筋的长度，并反复核对无误后再焊接定位吊环或固定杆。在钢筋笼上拉上十字线，找出钢筋笼中心，钢筋笼定位时使钢筋笼中心与桩位中心重合。其平面位置偏差不大于5cm，底面高程偏差不大于±10cm。然后在定位钢筋骨架顶端的顶吊环下面插入两根平行的工字钢或槽钢，在护筒两侧放两根平行的枕木（高出护筒5cm左右），并将整个定位骨架支托于枕木上。钢筋骨架的制作和吊装的允许偏差钻孔桩钢筋骨架允许偏差序号项 目允许偏差（mm）1钢筋骨架在承台底以下长度±1002钢筋骨架直径±103主钢筋间距±104加强筋间距±205箍筋间距或螺旋筋间距±206钢筋骨架垂直度骨架长度1%7、导管试压及安装 导管试压导管采用25-30钢管，每节23m,配12节11.5m的短管，钢导管内壁光滑、圆顺，内径一致，接口严密。导管使用前应全部预拼装、编号并进行水密承压和接头抗拉试验。进行水密试验的水压不应小于孔内水深1.5倍的压力，也不应小于导管壁和焊缝可能承受灌注砼时最大内压力p的1.3倍，p=rchc-rwHw式中：p为导管可能受到的最大内压力（kPa）；rc为砼拌和物的重度（24kN/m3）；hc为导管内砼柱最大高度（m），以导管全长或预计的最大高度计；rw为井孔内水或泥浆的重度（kN/m3）；Hw为井孔内水或泥浆的深度（m）。导管安装接头一律采用丝扣连接，并采用橡胶垫圈增强密封。导管底标高按实际孔底悬空300 500mm控制。8、灌注水下混凝土桩基混凝土采用为C30水下混凝土，为地方搅拌站提供，罐车运输至现场。首批封底混凝土下落时有一定的冲击能量，能够把桩底沉渣尽可能地冲开，是控制桩底沉渣，减少工后沉降的重要环节。灌注后泥浆从导管中排出，要保证导管下口埋入混凝土不小于1m深。灌注开始后，应紧凑连续地进行，严禁中途停工。在灌注过程中，应防止混凝土拌和物从漏斗顶溢出或从漏斗外掉入孔底，使泥浆内含有水泥而变稠凝结，致使测探不准确；应注意观察管内混凝土下降和孔内水位升降情况，及时测量孔内混凝土面高度，正确指挥导管的提升和拆除；导管的埋置深度应控制在24m。同时应经常测探孔内混凝土面的位置，即时调整导管埋深。导管提升时应保持轴线竖直和位置居中，逐步提升。如导管法兰卡挂钢筋骨架，可转动导管，使其脱开钢筋骨架后，再移到钻孔中心。拆除导管动作要快，时间一般不宜超过15min。要防止螺栓、橡胶垫和工具等掉入孔中。要注意安全。已拆下的管节要立即清洗干净，堆放整齐。循环使用导管48次后应重新进行水密性试验。在灌注过程中，当导管内混凝土不满，含有空气时，后续混凝土要徐徐灌入，不可整斗地灌入漏斗和导管，以免在导管内形成高压气囊，挤出管节间的橡皮垫，而使导管漏水。混凝土灌注到接近设计标高时，要计算还需要的混凝土数量（计算时应将导管内及混凝土输送泵内的混凝土数量估计在内），通知商砼公司按需要数拌制，以免造成浪费。在灌注将近结束时,由于导管内混凝土柱高减小,超压力降低,而导管外的泥浆及所含渣土稠度增加,相对密度增大.如在这种情况下出现混凝土顶升困难时,可在孔内加水稀释泥浆，并掏出部分沉淀土，使灌注工作顺利进行。在拔出最后一段长导管时，拔管速度要慢，以防止桩顶沉淀的泥浆挤入导管下形成泥心。因为耐久性混凝土粉煤灰掺量较大，粉煤灰可能上浮堆积在桩头，加灌高度应考虑此因素。为确保桩顶质量，在桩顶设计标高以上应加灌100cm以上，以便灌注结束后将此段混凝土清除。在混凝土灌注前应进行坍落度、含气量、入模温度等检测并记录，在灌注混凝土时，每根桩留取一组试件。灌注时间、混凝土面的深度、导管埋深、导管拆除以及发生的异常现象等，应指定专人进行记录。六、施工工艺流程图七、 灌注事故的预防及处理1、导管进水导致导管进水主要有以下三方面的原因产生：、首批砼储备不足，或虽然砼储备已够，但导管底口距孔底的间距过大，砼下落后不能埋没导管底口，以致泥水从底口进入。预防和处理方法：如有发现导管进水，应立即将导管提出，将散落在孔底的砼拌和物用反循环钻机的钻杆通过泥石泵吸出，或者用空气吸泥机、水力吸泥机以及抓斗清出，不得已时需要将钢筋笼提出采取复钻清除。然后重新放下骨架、导管并投入足够储备的首批砼，重新灌注。、导管接头不严，接头间橡皮垫被导管高压气囊挤开，或焊缝破裂，水从接头或焊缝中流入。、导管提升过猛，或探测出错，导管底口超出原砼面，底口涌入泥水。针对、两中原因引起的事故，应视具体情况，拔换原导管重下新管；或用原导管插入续灌，但灌注前均应将进入导管内的水和沉淀土用吸泥和抽水的方法吸出。如系重新下管，必须用潜水泵将管内的水抽干，才可继续灌注砼。为防止抽水后导管外的泥水穿透原灌砼从导管底口翻入，导管插入砼内应有足够深度，一般宜大于200cm。由于潜水泵不可能将导管内的水全部抽干，续灌的砼应增加水泥量，提高稠度后灌入导管内，灌入前将导管进行小幅度抖动或挂振捣器予以振动片刻，使原砼损失的流动性得以弥补。以后灌注的砼可恢复正常的配合比。若砼面在水面以下不很深，为初凝时，可于导管底部设置防水塞（应使用砼特制），将导管重新插入砼内（导管侧面再加重力，以克服水的浮力）。导管内装灌砼后稍提导管，利用新砼自重将底塞压出，然后继续灌注。若砼面在水面以下，但已初（终）凝，导管不能重新插入砼时，可在原钢筋笼内面加设直径稍小的钻头钻进1米，清出沉渣泥浆，并将原砼顶面的泥渣和软弱层清除干净，再吊入2m长直径为600mm的钢筋笼放入孔芯内，再原护筒内灌注普通砼至设计桩顶。2、卡管卡管主要有以下两种情况：、初灌时隔水栓卡管；或由于砼本身的原因，如坍落度过小、流动性差，夹有大卵石、拌和不均匀，以及运输途中产生离析、导管接缝处漏水、雨天运送砼未加遮盖等，使砼中的水泥浆被冲走，粗集料集中而造成导管堵塞。处理办法：用长杆冲捣管内砼,用吊绳抖动导管,或在导管上安装附着式振捣器等使隔水栓下落。如仍不能下落时，则须将导管连同其内的砼提出钻孔，进行清理修整（注意切勿使导管内的砼落入井孔），然后重新吊装导管，重新灌注。一旦有砼拌和物落入井孔，须将散落在孔底的拌和物粒料予以清除。提管时应注意到导管上重下轻，要采取可靠措施防止翻倒伤人。、机械发生故障或其他原因使砼在导管内停留时间过久，或灌注时间持续过长，最初灌注的砼已经初凝，增大了导管内砼下落的阻力，砼堵在管内。其预防方法是灌注前应仔细检修灌注机械，并准备备用机械，发生故障时立即调换备用机械；同时采取措施，加速砼灌注速度，必要时可在首批砼中掺入缓凝剂以延缓砼的初凝时间。当灌注时间已久，孔内首批砼已初凝，导管内又堵塞有砼，此时应将导管拔出，重新安设钻机，利用较小钻头将钢筋笼以内的砼钻挖吸出，用冲抓锤将钢筋骨架逐一拔出。然后以粘土掺砂砾填塞井孔，待沉实后重新钻孔成桩。3、坍孔在灌注过程中如发现井孔护筒内水（泥浆）位忽然上升溢出护筒，随即骤降并冒出气泡，应怀疑是坍孔征象，可用探测仪探头或伸测深锤探测。如测深锤原系停挂在砼表面上未取出的现被埋不能上提，或测深仪探头测得的表面深度达不到原来的深度，相差很多，均可证实发生坍孔。坍孔原因可能是护筒底脚周围漏水，孔内水位降低，不能保持原有静水压力，以及由于护筒周围堆放重物或机械振动等，均有可能引起坍孔。发生坍孔后，应查明原因，采取相应措施，如保持或加大水头、移开重物、排除振动等，防止继续坍孔。然后用吸泥机吸出坍入孔中泥土；如不继续坍孔，可恢复正常灌注。如坍孔仍不停止，坍塌部位较深，宜将导管拔出，将砼钻开抓出，同时将钢筋抓出，只求保存孔位，再以粘土掺砂砾回填，待回填土沉实后重新钻孔成桩。4、埋管产生埋管的原因一般是：导管埋入砼过深，或导管内外砼已初凝使导管与砼间摩阻力过大，或因提管过猛将导管拉断。预防办法：应严格控制导管埋深在26m之内，要经常测深，及时指导提升导管。在导管上安装附着式振捣器，拔管前或停灌时间较长时均应适当振捣，使导管周围的砼不致过早地初凝；首批砼掺入缓凝剂，加快灌注速度；导管接头螺栓事先应检查是否稳妥；提升导管时不可猛拔。若埋管事故已发生,初时可用链滑车、千斤顶试拔。如仍拔不出，凡属并非因砼初凝流动性损失过大的情况，可插入一直径小的护筒至砼已灌砼中，用吸泥机吸出砼表面泥渣；派潜水工下至砼表面，在水下将导管齐砼面切断；拔出小护筒，重新下导管灌注。此桩灌注完成后，上下断层间，应予以补强。5、钢筋笼上升钢筋笼上升，除了一些易见的原因是由于全套管上拔、导管提升钩挂所致外，主要原因是由于砼表面接近钢筋笼底口，导管底口在钢筋笼底口以下3m至以上1m时，砼的灌注速度（m3/min）过快，使砼下落冲出导管底口向上反冲，其顶托力大于钢筋笼的重力时所致。为了防止钢筋笼上升，当导管底口低于钢筋笼底部1m3m，且砼表面在钢筋笼底部上下1m之间时，应放慢砼灌注速度，允许的最大灌注速度以0.4 m3/min为宜。同时，还应从钢筋笼自身的结构及定位方式上加以考虑，具体措施为：、适当减少钢筋笼下端的箍筋数量，可以减少砼向上的顶托力；、钢筋笼上端焊固在护筒上，可以承受部分顶托力，具有防止其上升的作用；、在孔底设置直径不小于主筋的12道加强环形筋，并以适当数量的牵引筋牢固地焊接于钢筋笼的底部。八、质量控制标准施工时必须对每一根桩做好记录，并按规定留混凝土试件，做出试压结果，将上列资料整理好，提交有关质检部门检查和验收。施工完成后的工程桩应进行桩身质量检验。采用钻孔抽芯法或声波透射法或可靠的动测法进行检测，检测桩数不得少于总桩数的10%。 挖至设计标高后，孔底不应有积水，终孔后应清理淤泥和孔底沉渣、积水，然后进行隐蔽工程验收。验收合格后，应立即封底和进行下一道工序。根据建筑桩基建筑规范成孔桩位质量标准见下表。 表6.2.4 灌注桩成孔施工允许偏差表成孔方法桩径偏差（mm）垂直度允许偏差（%）桩位允许偏差（mm）13根桩、条形桩基沿垂直轴线方向和群桩基础中的边桩条形桩基沿轴线方向和群桩基础的中间桩泥浆护壁钻、挖、冲孔桩d1000mm-501d/6且不大于100d/4且不大于150d1000mm-50100+0.01H150+0.01H锤击（振动）沉管振动冲击沉管成孔d500mm-20170150d500mm100150螺旋钻、机动洛阳铲干作业成孔灌注桩-20170150人工挖孔桩现浇混凝土护壁±500.550150长钢套管护壁±201100200注：桩径允许偏差的负值是指个别断面；H为施工现场地面标高与桩顶设计标高的距离;d为设计桩径钢筋笼的制作和吊放（1）钢筋笼制作采用加劲箍成型法，保证钢筋的位置与角度准确无误。（2）加劲箍与主筋焊接，螺旋箍筋与主筋之间绑扎牢固。（3）钢筋笼主筋如有接头，采用搭接焊时，焊接长度单面焊不小于10d，双面焊不小于5d。同一截面上主筋的接头数量不得超过主筋总数的50%。（4）保护层垫块每笼不少于3组，每组不少于4块。（5）钢筋笼在运输吊放过程中严禁高起高落，以防弯曲变形。（6）钢筋笼入孔时，应对准孔位，缓慢轻放，避免碰撞孔壁，下笼过程中如遇阻力，不得强行下放，应查明原因后继续下笼。（7）根据建筑桩基技术规范JGJ94-2008规定，钢筋笼制作允许偏差见表。表6.2.5 钢筋笼制作允许偏差表序号项 目允许偏差值1主筋间距±10mm2螺旋筋螺距±20mm3钢筋笼直径±10mm4钢筋笼长度±100mm九施工组织措施1、机构建制及项目组织形式本工程设置由公司领导及公司各职能部门人员参与的工程领导小组。在本工程推行“项目法施工管理”机制，实行项目经理责任制。委派具有实际施工经验且具备年轻化、系统化、知识化的项目施工管理人员，项目经理具有施工大型项目的成功经验，确保工程质量。项目技术总负责人由总工程师兼任，项目部抽调懂技术、善管理、具有相应技术职称者担任项目技术负责人、工程负责人、责任工长、质量、安全等专业岗位，分管各项专业工作，该项目部具有丰富施工经验、曾施工过各种大中型工程项目，保证做到精心组织、精心管理、精心施工、创一流品质，让业主满意。我公司已经具有十分健全的管理制度，针对该工程的特点和要求，工程的施工工期、施工质量、安全生产、文明施工作为考核项目部的定量指标，并将定期进行考核，实行动态管理，以适应市场经济的要求，保证双方利益。2、施工组织机构配备图项目经理：付文俊技术负责人：冯富国施工负责人：陆治文安全员：高聚友主施工员：易登林质量员：任丹丹值班施工员：陈良值班施工员：幸浩泽机长：1.2.3.4.53、保证工程组织机构有效运转措施1、 在该工程组建有力的项目班子，选派思想好、业务精、能力强、善合作、服务好的管理人员组成项目管理班子。2、 建立健全项目经理，各工长、内业、材料、机械、劳资等岗位责任制，由公司领导小组定期对各专业人员进行考核。3、 强化激励与约束机制，制定业绩评比，奖罚办法，定期组织项目经理部管理人员会议，检查工作质量。4、 建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度配合等难题，以确保质量为前提，带动项目各项工作的有效运转。5、 每天下午召开由项目经理主持的班子碰头会，对上日工作的不足及时提出修正，对次日工作进行协调安排。6、 作好劳动用工管理，选派组织能力强、技术水平高、能打硬仗的作业队伍，树立连续作战的精神，确保工期的按时和提前完成。4、施工管理组织机构管理人员职责由本公司对项目各管理人员分别制定管理职责，并按此职责展开工作。1、 项目经理管理职责（1） 遵守国家有关工程建设和城市建筑管理政策法规，执行施工技术管理规范和企业规章制度，履行投标承诺。（2） 负责做好项目人员的思想工作，坚持两个文明一起抓。（3） 负责办理工程变更的技术经济签证，在工程施工准备阶段和施工中向建设单位联系收取工程价款事宜，组织项目进行成本投入产出的核算工作。（4） 组织编制和实施施工组织设计、施工计划及技术管理，降低成本、安全生产、坚持文明施工，认真抓好工地防尘、治尘工作。（5） 制定本项目管理规章制度，加强项目管理和班组建设。2、 技术负责人管理职责（1） 按照规范、规程对工程质量管理全面负责，是质量责任的直接责任者。（2） 认真贯彻国家技术标准、规范、规程，执行公司及项目和技术质量管理规章制度，接受上级部门的监督检查。（3） 建立健全项目技术管理制度，责任制的质量保证体系及例会制度，负责全面质量管理和计量管理工作，处理各种技术质量问题。（4） 主持编制项目工程的施工组织设计，项目质量计划、主持图纸会审，做好工程技术交底及安全措施工作。（5） 制定推广新技术，降低成本的技术措施，参加项目经济活动，提高技术管理水平。（6） 负责项目内业技术管理及质量、安全、计量测量部门工作，确保项目技术、质量、效益指标的完成。（7） 协助责任工长抓好文明施工，争创标准化文明工地，并达到工程验收一次合格。3、 责任工长管理职责（1） 在项目经理的领导下，直接负责本工程施工计划落实，并在质量、工期安全、成本等方面负责接受上级主管部门的监督、检查，使生产顺利进行。（2） 认真熟悉图纸，严格按设计图要求，施工组织设计和规范、规程组织施工，搞好劳动力、材料机具设备的合理安排和使用，杜绝返工、浪费，保证工程质量、合同工期实现，提高工程综合经济效益。（3） 搞好安全生产现场管理，争创标准化文明工地，坚持安全生产、杜绝重大伤亡、火灾及设备事故的发生。（4） 开展全面质量管理，坚持三检制度，严格计量工作，负责测量放线的复核工作，坚持按规定填写施工日志。5、质量检查保证体系及制度根据工程的特点和要求，确保工程达到合格，质量保证体系如下：（一）质量保证体系我公司将严格按照ISO9001:2000质量体系要求对施工全过程进行监控。具体管理人员的质量管理职责如下：1、 项目经理质量职责的权限（1） 贯彻执行质量方针、目标，明确本项目部各级人员质量职责和权限，确保质量体系在本项目经理部有效运行。（2） 推行工程质量体系的建设，保证质量体系持续的有效运行。（3） 规定与质量有关的管理、执行和验证人员的职责、权限和相互关系。（4） 负责领导工程质量教育工作，在职工中树立“质量第一”的思想，对项目班子人员进行质量意识考核。（5） 负责领导项目部的全面工作，贯彻执行国家、行业及公司有关施工生产、法规、技术规程、规范、规定、标准，确保工程质量，对本工程质量负第一责任。（6） 主持本工程的质量工作会议，并及时向上级单位报告，接受检查、监督。2、 质检人员的质量职责（1） 贯彻执行公司质量方针、目标，保证质量体系在项目部有效运行。（2） 负责“原材料的检验和试验”，不合格品的控制。（3） 负责工程质量的监督检查，在项目总工程师领导下，把好质量关。有权制止违章、违规作业，并要求做出整改。（4） 组织质量检查，并随时向上级主管部门汇报检查情况，提出问题，及时处理。3、 责任工长的质量职责（1） 认真学习公司质量方针、目标，执行质量体系文件规定，做好岗位职责工作。（2） 参加项目部，上级部门组织的施工图纸会审，技术交底工作，熟悉分配工作的设计文件，施工图纸，并对施工作业工人做好交底工作。（3） 按国家、行业技术规范、规程和标准及项目施工组织设计，施工作业文件等的要求和内容组织施工作业。（4） 认真进行施工质量自查（互查）对分管的施工质量负直接责任。（5） 对违反技术、质量，操作规程的作业行为要及时制止，纠正并有权按权限处置。4、 作业班组人员的质量职责（1） 认真学习和贯彻质量方针、目标，执行质量体系规定，做好岗位职责工作。（2） 熟悉所承担的施工作业工作的设计图纸，施工作业文件，并严格按规定要求作业，通过生产实践不断提高生产操作技能。（3） 正确使用和维护施工生产设备和工具，保证其完好。（4） 对所完成的施工工程实施自检，并对其质量负有直接责任。（5） 接受施工技术人员、施工员、质量检验人员的业务指导，监督检查，出现作业质量问题要主动据实上报。（6） 有权拒绝执行违章作业。通过明确各级人员的质量职责，项目部精心组织施工，严格监督，检查验收各工序的施工质量，自觉接受建设方、监理、设计、质监等单位监督、检查，确保优质、高速、安全生产、文明施工等各项目标全面实现。（二）质量的保证制度1、 贯彻执行国家、省、市颁发的保证施工质量的规范、规程、标准、规定。2、 贯彻执行本公司的质量方针，质量为本、科学管理、精心施工，为顾客提供满意的产品和服务；3、 对全体职工进行“百年大计、质量第一”的教育，广泛发动职工开展创“质量第一、安全第一”的活动。4、 建立健全从公司、各职能部门到项目各级管理人员的质量管理职责，保证ISO9001:2000质量体系在各部门、各施工过程中有效运行。5、 施工前，由项目技术负责人负责“项目质量计划”编制及实施管理。6、 项目经理要全方位掌握质量情况，合理安排施工，处理好质量、安全、进度的关系。公司组织定期和不定期质量的检查，确保施工质量。7、 项目技术负责人组织各级管理人员经常对规范、规程设计图纸进行学习，严把质量关，对施工技术、质量提出改进措施。十、质量保证措施质量保证体系设置见施工组织设计框图。本工程的质量目标为：分项工程验收达到合格，为保证质量目标的实现，制定以下措施：1、 组织主要技术人员熟悉图纸，熟悉质量验评标准，确定各分项工程施工方案，并根据各分项工程的特点相互交替施工，达到缩短工期的目的，同时严格按照设计图纸和各工种的验收规范、规程等技术标准施工，确保施工质量。2、 贯彻“谁生产、谁管质量；谁施工，谁负责质量；谁操作，谁保证质量”的原则，实行工程质量岗位责任制，并建立配套的经济奖惩制度。3、 专职质检员，实行质量监督人员的质量否决权。4、 建立完整的质量保证体系，对分项工程各施工环节进行管理，每道工序必须经“自检、互检、专职检”三检制。在没有办妥隐蔽工程验收或没有进行验收前，严禁进行下道工序的施工。5、 加强标准化和计量管理工作。由各专业技术人员负责各种监测、检测仪器的检验、标定、维护，确保数据的准确性和可靠性。6、 有进场的原材料（钢筋、水泥、速凝剂、砂石、钢管等），半成品（商品混凝土），必须预先按照规定具有材料证明书且抽样送检，并接受工程监理的质量监督和业主认可。不合格产品、等级不明产品严禁使用。7、 认真做好施工日志和各项施工的原始记录，及时办理各项签证的工程变更核定单，做好工程档案及技术资料的分类与管理工作。8、 各级施工管理人员应主动接受设计单位及建设、监理单位的监督，听取意见和建议，并做好改进工作。9、 质量管理工作要贯彻预防为主的方针，要进行质量预测，对质量关键点及质量通病，要认真研究，搞好预防工作，防止质量事故的发生。准备充分的应急抢收险措施和特殊情况下的处理对策，防患于未然。十一、安全生产及措施该工程由于在坑上作业较多，所以安全防护是该工程的安全管理重点，为此，我公司建立各级安全生产保证体系，贯彻实施国家和省、市有关部门安全生产的方针、法规、标准、规范、规程，在施工认真执行“安全第一、预防为主”的方针，结合本工程具体情况，制定严密的安全管理制度，以保证安全生产。1、安全生产总则1、土方挖运施工中应特别注意安全生产，加强安全意识，做到安全第一。2、现场必须加强安全管理，并设置专职安全员随时检查工地安全生产情况，发现事故隐患及时反映并排除。3、建立完善的安全生产责任制，开工前项目经理或工程负责人对全体人员进行安全生产教育，把安全生产落实到每个班组，每个人，做到安全文明生产有奖，违章必究必罚的规章制度。4、设备操作人员及电工、电焊工、驾驶员等必须持证方能上岗。5、进入施工现场必须佩带安全帽，严禁穿拖鞋及酒后作业。6、现场设置必要的安全警示标志及标语。2、安全生产管理目标1、在施工中，始终贯彻“安全第一，预防为主”的安全生产工作方针，认真执行国务公司、建设部、贵州省仁怀市关于建设施工企业安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划使安全生产工作与生产任务紧密结合，保证施工人员在生产过程中的安全与健康，严防各类事故发生。2、强化安全生产管理，通过组织落实责任到人，定期检查，认真整改，杜绝死亡事故，确保无重大工伤事故，严格控制轻伤频率，现场管理严格按照建筑施工安全检查标准JGJ59-2011执行。3、安全保证体系按照建筑施工安全检查标准（JGJ59-2011）及有关规定，现场建立安全委员会，由项目经理任安全委员会主任、项目经理部设一专职安全员，任安全委员会副主任、各施工组成立安全工作领导小组，并设一专职安全员，每个作业班（组）都要有兼职安全员。安全保证体系框图如下：安全目标组织体系项目部安全领导小组长安全小组各级安全领导小组施工组安全员作业队安全员班组安全员施工现场安全监督岗施工现场安全
