某220千伏送电电力隧道工程临时用电施工组织设计.doc

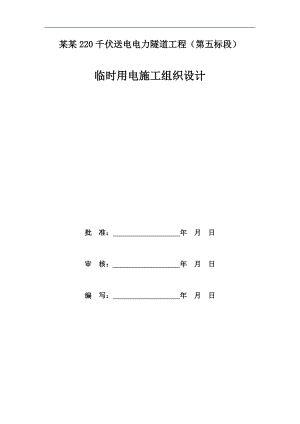

某某220千伏送电电力隧道工程（第五标段） 临时用电施工组织设计批 准： 年 月 日审 核： 年 月 日编 写： 年 月 日目 录第一章 编制依据1第二章 现场勘测1第三章 确定用电设备位置及线路走向2第四章 施工配电系统设计选择导线或电缆.2第五章 施工临时用电负荷计算4第六章 配电导线截面选择6第七章 临时用电组织措施和技术措施8第八章 保护接零、接地与防雷设计24第九章 电气设备的防护措施28第十章 冬雨季施工安全用电措施30第十一章 停电事故的预防处理措施31第十二章 电气防火措施33第十三章 触电应急预案及演练35第十四章 电气防火应急预案39第十五章 临电组织机构布置41第十六章 隧道电缆布置图42第十七章 临电设计施工图46第一章 编制依据1、施工现场临时用电安全技术规范JGJ46-20052、建筑施工安全检查标准JGJ59-20113、其他有关的国家现行的规范、标准、规程、和规定4、国家电网公司基建安全管理规定5、国家电网公司基建技术管理规定6、国家电网公司输变电工程安全文明施工标准化管理办法7、现场临时用电设备负荷配置计算和施工现场实际情况8、酒仙桥望京220kV送电电力隧道工程第五标段工程施工组织设计。9、施工现场临电平面布置图第二章 现场勘测1、工程概况：本工程为酒仙桥-望京 220KV送电工程（第五标段），施工地点位于朝阳区驼房营路。本标段起点位于朝阳区酒仙桥路与驼房营路交汇处，沿驼营路西红线东侧3m向南至0+201，折向东红线东侧5m位置穿过坝河，再沿东红线东侧5m位置向南至L2线2#加竖井，再折向西红线东侧3m，向南至L2线7#竖井，隧道敷设于驼房营路西侧非机动车道与方砖步道下，起点桩号0+000，终点桩号0+960，全长960m，共设置5.2m直线井5座，8.5m四通井2座。 2、现场情况：根据现场用电量和施工投入的机械设备，本标段临时用电计划拟采用3台315KVA的变压器，设置于2#、3#、5#井旁，通过悬吊直埋方式将电缆线分配到各竖井，施工用电具体线路布置见附图“施工现场临时用电平面布置图”。本临电施工方案供竖井和隧道的初衬及二衬结构施工现场布置。第三章 确定用电设备位置及线路走向1、变压器位置：变压器位于2#、3#、5#竖井施工现场围挡边的附近。根据变压器安装位置（详见附图），电源由业主指定的10KV架空接入。2、配电装置、用电设备位置及配电线路走向一级箱位置：根据变压器安装位置，根据现场实际用电情况，通过用电量和电压降的实际计算；每个变压器使用1个A箱，总计3个A箱。（具体位置见附图1）。3、二级箱位置：由于施工现场工作面较长，而且现场窄小，工期紧任务重，用电量大。为便于提升设备及结构施工，根据负荷情况布置7个B级箱；即每个竖井设置一个B级箱。 4、配电线路走向：施工现场A箱电源线采用YJV电力电缆；B级箱电源线采用YJV电缆均悬吊直埋敷设。（详见布置平面图）第四章 施工配电系统设计选择导线或电缆4.1施工配电系统设计现场配电系统采用TNS接零保护系统，三相五线制供电 配电系统应实行分段、分级保护原则，并且按规定实行“三级配电、逐级漏电保护”。 现场配电系统设计由总配电箱（又称固定式配电箱）。用符号A表示。是控制现场用电的集中点，应设在靠近电源的地方。分配电箱用符号B表示，其中1、2、3表示其序号是总配电箱的一个分支，分配电源，控制现场某个范围的用电集中点，设在用电设备负荷较集中的地方。开关箱用符号C表示直接控制用电设备。是分级配电的末级保护，是分级配电的保护基础，开关箱（C级）与被控固定用电设备的水平距离3米。 三级配电的各级额定漏电动作电流和额定漏电动作时间的设定原则：一级箱漏电断路器额定漏电动作电流100 mA额定漏电动作时间不大于0.2S二级箱漏电断路器额定漏电动作电流50mA额定漏电动作时间不大于0.1S三级箱漏电断路器额定漏电动作电流30mA额定漏电动作时间不大于0.1S且总配电箱额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.S;开关箱中漏电保护器的额定漏电动作电流不应大于30mA，漏电动作时间不应大于0.1S4.2线路敷设1、线路走向按以下原则变压器总配电箱分配电箱开关箱用电设备采用放射式和树干式相结合的配电方式。2、敷设方式根据施工现场情况，施工现场A箱电源线采用YJV电力电缆；B级箱电源线采用YJV电缆均悬吊直埋敷设。办公区采用PVC线管和线槽配线。为确保安全，由配电室至开关箱段电缆的敷设方式尽量采用埋地敷设，防止因机械等的损伤。沿围挡部分三级箱电源线可架空明敷。电缆埋地敷设时，埋地深度不小于0.7m，并应在电缆上下各铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆在穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面（从2m高度至地下0.2m处），应加设防护套管。电缆在个拐弯，终端和进出建筑结构处，应设明显的方位标志，电缆敷设的弯曲半径与电缆外径的比值无铠电缆弯曲半径为电缆外径的10倍，带铠电缆弯曲半径为电缆外径的15倍。根据施工现场平面布置图，用电负荷主要集中在电焊机、电葫芦、喷射混凝土搅拌区、浇筑混凝土等区域。4.3供电方式由甲方提供变压器处配电室引出电源至施工现场总配电柜。总配电柜分配给分配电箱。在总箱和分箱处做重复接地，重复接地装置与保护零母排做可靠连接。工作零线和保护零线严格区分，不得混用。所有的用电设备的金属外壳必须与保护零线做可靠连接。根据现场实际情况总配电箱出线采用放射式和树干式相结合的配电方式。对负荷较大的电葫芦、电焊机宜采用单回路配电。 配电线路应尽量设在道路一侧，不得妨碍交通和施工机械的装、拆及运转，并要避开堆料、挖槽、修建临时设施用地。施工现场临时用电严格按施工现场临时用电安全规范(JGJ46-2005)施工。各用电点均设置配电箱，箱内各种配件齐全，需设漏电保护装置、保护零排及防水装置。第五章 施工临时用电负荷计算5.1现场用电总负荷计算参数计算现场用电容量。 取最高用电需求阶段公式P=1.051.10（k1P1/cosØ+k2P2+k3P3+k4P4）P计算用电容量，单位（KVA）,包括总的有功功率和无功功率。P:供电设备总需要量（kV.A）P1：电动机额定功率（kw）P2：电焊机额定功率（kV.A）P3：室内照明容量（kw）P4：室外照明容量（kw）cosØ：电动机平均功率因数（在施工现场最高为0.750.78，一般为0.650.75），本工程取值为0.75。K1 K2 K3 K4 需要系数： 用电需要系数（k值）用电名称数量需要系数k数值电动机330台k10.50.7电焊机310台k20.50.6室内照明k30.8室外照明k41.05.2施工现场设备用电参数（仅包含结构施工用电）根据现场实际情况，通过计算，沿线共设置3台315kv变压器，1#、2#、2#加共用1#变压器，3#、4#共用2#井变压器，5#、6#共用3#变压器。施行三级配电方式，保证施工用电线路就近接入，达到施工需要，现场安装配电闸箱、保护装置，以保证施工用电的安全。临时用电主电源线采用150mm2电缆架设，引至各施工部位主控制配电箱，各分路电源线采用35mm2电缆架设。井上照明采用220v草坪灯，井下照明采用36v低压照明。5.3用电量计算全线共7座竖井，共设3台315 kv.A变压器，用电设备容量计算如下：序号用电设备型 号功率（kw）数量（台）总用电量（kw）1搅 拌 机JZC3504.5731.52电 葫 芦CD1-1077493电 焊 机BX1-50030144204切 割 机37215锚 喷 机SPZ-67.5752.57低压变压器1778振 捣 器ZN501.11415.4小计596.4P=1.051.10（k1P1/cosØ+k2P2+k3P3+k4P4）=1.100.6×(31.5+49+21+52.5+15.4)/0.7+0.6×420+1×15.4=431.66kV.A。 经计算，本标段施工竖井用电量和为431.66kv.A<945 kv.A，满足施工要求。第六章 配电导线截面选择6.1主线截面积选择由于7个竖井分别用三台315变压器故K=596.4/3=198.8根据公式 计算线路电流： 198.8*1000 其中:K= 1.732*380*0.75402A<450A 其中，P=1000，cos=0.75,根据以上电流量查表可知，选用185平方毫米的铜线作为从变压器引入施工现场的主缆，根据以上电流量查表可知，选用185平方毫米铜线做总电缆。6.2支线截面积选择线电流的计算公式：Ijs= Pjs /（·Ue）式中：Ijs计算线电流，单位A; Pjs 计算用电容量，单位VA; Ue线电压，380V；COS功率因数临时网路取（0.650.78）.导线截面选择：变压器1#（2#竖井）至A1总配电箱 变压器2#（3#竖井）至A2总配电箱 变压器3#（5#竖井）至A3总配电箱 Pjs135.24 KVA 导线初选择为：电流为：Ijs= Pjs /（·Ue）=135.24×1000/（1.732×380） =205A导线初选择为：YJV3×1502×95（为后期施工考虑），电缆长度为50米。A1总配电箱至B1-1、 A2总配电箱至B2-1 A3总配电箱台B3-1Pjs45.08KVA 导线初选择为：电流为：Ijs= Pjs /（·Ue）=45.08×1000/1.732×380 =68.5A为确保使用过程中临时分路用电，导线初选择为：YJV 3×25+2×16，电缆长度为180米。第七章 临时用电组织措施和技术措施7.1临时用电组织措施7.1.1组织机构为了贯彻国家“安全第一，预防为主”的方针，加强施工工地临时用电的安全工作，建立一套完备的临时用电管理体系，本 标段项目部成立由项目经理、项目总工等组成的临时用电领导小组，名单如下：组 长：李富民（项目经理）副组长：王大庆 、郝志一 组 员：李林峰 、候建军、郑亚、郭旺明、付朝军、吴秀田（电工） 7.1.2 组织管理（1）用电管理规定 本施工用电组织设计仅负责施工现场用电系统。施工用电以上的供电系统由甲方负责。 现场用电由电气工程师编制用电技术交底，项目经理负责管理，电工工长王纪辉负责指导，现场电工负责使用。 建立技术交底制度。本组织设计编写未尽之处由现场工长做详细安全技术交底，电气工程师向专业电工、各类用电人员介绍临时用电组织设计和安全技术交底措施的总体意图、技术内容和注意事项，并应在技术交底文字中履行交底和被交底人的签字手续。注明交底时间。 建立安全检测制度，从临时用电、送电开始，及时发现和消除隐患，并建立维修工作记录，记录维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。 建立电气设备拆除制度，建筑工程竣工结束后，临时用电拆除工作应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护设施等。 建立安全用电责任制，对临时用电各部位的操作责任、维修分片、分块、电箱、设备落实责任到人头，并辅助必要的奖惩。 安全技术档案具备以下管理资料：a、临时用电组织设计b、修改临时用电组织设计c、安全技术交底d、检查验收表（电缆线路、配电、设备安装、接零保护、接地体、电气防护、照明线路）e、电气设备的试验、检验凭单和调试记录f、接地电阻检查记录表g、电工巡检维修记录h、定期检查表及整改记录表I、漏电开关模拟测试记录 配电房配备高低压工具各一套，以备临时使用。（2） 配电箱管理规定，现场用电人员管理规定。 非电工人员严禁乱用电气设备。操作人员使用各种电气设备时，必须认真执行安全操作规程，并服从电工的安全技术指导。 任何单位和个人不得指派无电工操作证的人员进行电气设备安装、维修等工作，更不准强令电工违章作业。 专业电工有权利制止一切违章用电行为，有权利向安全部门报告。 配电箱安装就位后，经验收合格后方可使用。 以上规定必须遵照执行，违者进行罚款处理。（3） 配电装置维修管理规定： 进行维修前必须将前一级电源开关分闸断电，并悬挂停电标志牌，然后用验电笔检查确认被维修装置断电后，方可进行维修。 维修时必须二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。 维修人员必须是熟悉配电的专业电工，使用绝缘工具，佩带劳保用品。 更换电气元件必须与原规格一致，禁止使用不合格的产品替代，确因条件限制，电气元件的更换必须经电气工长同意。 维修结束后应脱离配电装置，然后由电源一侧逐级合闸通电。用验电笔确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关上悬挂的停电标志牌。7.1.3 电气安全生产管理制度（1）工程开工前必须编制施工用电方案，并向电工进行全面的安全技术交底。（2）项目经理部应有专人负责管理临时设施电气工程、线路。安装、维护临时设施电气设备时，必须严格执行JGJ46-2005，电气设备安装后经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。（3）对施工用电设备必须定期检查，各种检查记录应健全。（4）现场使用手持电动工具及移动设备，必须安装漏电保护装置。（5）施工现场的电闸箱必须有门、有锁、一闸、一机，通过道路的电源线必须穿套管，埋地敷设。（6）电工必须通过培训、考核，经有关部门发合格证才能上岗作业，非电工人员严禁拆改电气设备。（7）任何人不得强令电工违章作业。（8）施工用电系统必须采用TN-S接零保护系统。（9）分包单位使用电器设施必须编写使用计划和制定用电管理责任书，同时签订分包责任合同，划分用电责任，遵守总包用电规定。7.1.4 电工操作规程（1）所有绝缘、检验工具应妥善保管，严禁它用，并定期检查、校验。（2）现场施工用高低压设备及线路，应按照施工设计及有关电气安全技术规程安装和架设。（3）线路上禁止带负荷接电或断电，并禁止带电操作。（4）所有保护零线要牢固可靠，严禁断线。（5）有人触电应立即断电，进行急救；电气着火应立即将有关电源切断，若来不及断电应使用不导电的灭火剂：干粉灭火器，或干砂灭火。（6）从事电工操作要持证上岗，严禁无证操作。7.2临时用电技术措施该施工现场临时用电方案适用于本工程临时用电的中性点直接接地的380伏/220V三相五线制的低压电力系统。电气设备的设置安装、防护、使用、维修必须符合JG46-2005施工现场临时用电安全技术规范的要求，使之做到安全可靠。7.2.1安全电压行灯电压采用36V 安全电压照明，在潮湿宜触及带电体的环境采用24V 安全电压照明。在特别潮湿的环境条件、场所、锅炉或金属容器内工作采用12V 安全电压照明。使用行灯的要求：（1） 电源电压不大于36V（2） 灯体与手柄应坚固、绝缘良好并耐热耐潮湿（3） 灯头与灯体结合牢固，灯头无开关。（4） 灯泡外部有金属防护网（5） 金属网、反光罩、悬挂钩固定在灯具的绝缘部位上（6） 电源线使用耐气候型橡皮护套铜芯软电缆。照明安全变压器的使用要求（1）36照明变压器必须使用双绕组型安全隔离变压器二次侧不做保护接地，严禁使用自耦变压器。（2）变压器的一次线应使用橡皮护套铜芯软电缆，中间不得有接头，长度不宜超过3米，其中黄/绿双色线只可作PE线使用。（3）变压器二次侧出线要装设熔断器。二次侧加装保险7.2.2.电气设备装置（变配电装置、配电箱和开关箱）：（1）、变配电装置施工现场配电室设置应靠近电源。配电室应通风良好，并应有防雷击和防止动物出入措施。配电室内配电屏设置时其四周通道距离应符合安全操作规定，正面通道单列1.5m，双列2.0m，后面0.8m，侧面1m，上部0.5m。母线应涂色漆，并符合A相黄，B相绿，C相红，N线淡蓝色 PE线黄绿双色线。配电室内应配置砂箱和绝缘灭火器。维修时应悬挂停电标志牌，停、送电必须由电工专人负责。配电屏（盘）应装设有功、无功电度表、电流表、电压表、短路、过负荷保护装置和漏电保护器、各配电线路应编号并标明用途标记。（2）、配电箱和开关箱施工用电的配电装置是专门用作分配电力的装置，它是施工用电中安全技术最集中、最关键电气设备，是安全用电主要环节。配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱实行分级配电。分配电箱与开关箱距离30m。开关箱用于控制固定式用电设备水平距离3m。动力配电箱与照明配电箱宜分别设置。若合置在同一配电箱内，动力和照明线路应分路设置。开关箱应由末级分配电箱配电。配电箱的总回路和分路必须装有明显断开点的隔离开关。配电箱、开关箱应设置在干燥、通风及常温场所，否则应作相应防护处理。电箱设置位置周围应有足够二人同时工作的空间和通道，不准堆放任何妨碍操作、维修的物品，不得有灌木、杂草。配电箱、开关箱制作采用1.5mm铁板或优质绝缘材料，严禁用木板制作。铁质箱体应便于做整体保护接地或保护接零。箱体结构上应附加配置电器安装板和箱门。按规范要求配电箱内电器首先应安装在金属或非木质的绝缘电器安装板上，然后整体紧固在箱体内。箱内开关、电器安装应牢固不得歪斜、松动。连接导线采用绝缘导线,排列整齐不得有外露带电部位。安装板上必须分别配置专用保护接零和工作接零的端子板，N线端子板必须与金属电气安装板绝缘，PE线端子板必须与金属电气安装板做电气连接。电箱开关箱内的工作零线应通过接线端子板连接，配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须通过PE线与PE端子板连接。箱中导线进出线口应在箱体下底面，进出线应加护套，分路成束，并做成防水弯。进入开关箱电源线严禁用插销连接。整个箱体能防雨、防尘。箱子后板应能拆卸，以便于维护、保养、检查。配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在易受外来固体撞击、强烈震动、液体浸溅及热源烘烤的场所。周围不得堆放有碍操作、维修的物品。配电箱、开关箱内的电气安装在绝缘板上，然后整体紧固在箱体内。电气设备之间、设备与板四周的距离应符合有关工艺标准的要求。 配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标准截面，导线接头不得有松动，不得有外漏带电部分。各种箱体的金属框架，金属箱体、金属电气安装板以及箱内电气的正常不带电的金属座外壳等必须保护接零，保护零线应经过接线端子连接。配电箱后面的接线需排列整齐，绑扎成束，并用卡钉固定在盘板后，引出及引入的导线应加入护套分路成束并做防水弯或留出适当余度，以便检修。移动箱的进线出线需用橡套绝缘电缆。 导线剥削处不应伤线芯或过长，导线的压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子。配电箱安装高度、固定式电箱的中心点距地面的垂直距离1.41.6m，移动式电箱的中心点距地面的垂直距离0.81.6m且1.5m，并有固定支架。箱内器必须可靠完好，不准使用破损、不合格的电气设备。电气元件应具有产品合格证，并纳入技术档案资料内。配电箱应编号，表明其名称。用途、维修电工姓名。专用开关箱箱内应贴有配电系统图，标明电器元件参数及分路名称，严禁使用倒顺开关。电箱内应设置总隔离开关和分路隔离开关，以及总熔断器和分路熔断器（或总自动开关和分路自动开关）。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。箱内整洁标示示N线接线端子排PE线接线端子排每台用电设备应有各自专用开关箱，严禁用同一开关直接控制2台以上用电设备（含插座）。开关箱中必须装设符合JGJ462005标准的漏电保护器。其设置位置应在电源隔离开关的负荷侧和开关箱电源隔离开关负荷侧。开关箱内漏电保护器额定漏电动作电流30mA，额定漏电动作时间应不大于0.1S。两级配电箱中漏电保护动作电流、动作时间均应匹配，使之具有分级分段保护功能。电箱内L1、L2、L3、N、PE线必须分色，其颜色分别为黄、绿、红、浅兰、绿/黄双色线。多股线应冷压或烫锡。电焊机开关箱内应装二次触电保护器。电动机开关箱应装带电动机保护功能的漏电断路器。容量5.5KW动力回路应采用自动开关电器或降压起动装置。电箱检查、维修时，必须将其前一级相应电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。配电箱、开关箱内不得放置杂物，保持清洁。且不准挂接其它临时用电设备。施工现场停止作业1h时，应将动力箱断电上锁。施工现场应严格遵循三级配电、三级保护并做到分级分段漏电保护。所有配电箱、开关箱应每月进行检查、维修一次。（3）. 漏电保护装置漏电断路器必须选用通过 “CCC”认证的合格产品；漏电断路器接好后，应检查接线是否正确，性能是否可靠。可通过试验按钮加以检查，漏电断路应分断，带负荷分合三次，其动作应灵敏可靠；同时要用漏电测试仪测试其数据和参数，其漏电动作时间和漏电动作电流应符合要求，性能可靠。说明漏电保护器安装正确，性能可靠能投入使用。否则应检查线路，排除故障。同时在漏电保护器投入运行后，每半月通过实验按钮或漏电测试仪检查断路器是否灵敏可靠； 漏电断路器的漏电、过载、短路保护特性是由制造厂设定的，不可随意调整，以免影响性能，或对线路和人身及设备安全保护灵敏度降低；如漏电断路器不能分断，说明漏电断路器有故障，需更换； 漏电断路器因线路短路断开后，需检查触头和操作机构，若主触头烧损严重或有凹坑、操作机构不能正常工作时，需进行更换； 两极、四极漏电断路器必须接入零线，以使电子线路正常工作； 经过漏电保护器保护的线路不允许N线重复接地，只允许电气设备不带电的金属外壳做保护接零同时与PE排连接。 漏电保护器故障跳闸后，必须查明原因，排除故障后，方可送电使用； 漏电保护设备装设在配电箱电流隔离开关的负荷侧。漏电保护器选用泄露电流型漏电保护器，其漏电动作电流不大于30mA，总配电箱额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA S。若漏电保安器具备过负荷和短路保护功能可以不设分路熔断器和自动开关。使用于特别潮湿和有腐蚀介质场所的漏电保安器应采用防溅型产品，其额定漏电动作电流不小于15mA，额定漏电动作时间不大于0.1S。漏电保安器必须按照产品说明书安装、使用。对搁置已久重新使用和连续使用的漏电保安器要认真检查其安全性能后方可使用，发现问题及时更换。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间应小于0.1S，4. 配电箱和开关箱的接线、使用和保护开关电气及电气装置必须完好、无损。开关电气及电气装置必须装设端正、牢固，不得拖地放置。带电导线与导线之间的接头必须绝缘包扎。带电导线必须绝缘良好。带电导线上严禁搭、挂、压其它物件。电气装置的电源进线端必须作固定连接。配电箱与开关相应作名称、用途、分路标记。配电箱、开关箱应配锁并由专人负责。 电气装置内部及其周围邻近区域不得有杂物、灌木和杂草等。施工现场的所有配电箱、开关箱应每月四次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。电气装置应定期检修，检修时必须做到：a、停电,验电。b、悬挂停电标志牌，挂接必要的接地线。c、由相应级别的专业电工检修。d、检修人员应穿戴绝缘鞋和手套，使用电工绝缘工具。e、有统一组织和专人统一指挥。电气设备正常工作下不带电的金属外壳、框架、部件、金属操作平台等，以及靠近带电部分的金属门窗等均应做保护接零。 开关箱内电气必须完好无损。电缆接头必须牢固、可靠，并用绝缘材料包扎，不得承受张力。接头应设在地面上的专用接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃易爆易腐场所。配电箱采用外插式、加锁，不得随意打开。配电箱应安装牢固，便于操作。配电箱内盘面上应标明回路的名称、用途，同时各作业线路要分路标记。总分配电箱应配锁；配电箱和开关箱应指定专人负责。各种配电箱内不允许设置任何杂物，并应保持清洁，不得挂接其他临时用电设备。施工现场内临时用电的安装和维修或拆除必须由经过培训后取得上岗证书的专业电工完成。电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工作业。有配电箱、开关箱在使用过程中必须按以下操作顺序： 送电：总配电箱-分配电箱-开关箱 停电：开关箱-分配电箱-总配电箱注意：发现电气故障的紧急情况除外。施工现场停止作业一小时以上，应将动力开关箱断电上锁。用电人员应做到： 掌握安全用电基本知识和所有设备的性能。 使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转。 停电的设备必须拉闸断电，锁好开关箱。 负责保护所用设备的线路，保护零线和开关箱，发现问题及时报告解决。 搬迁移动用电设备必须经过电工切断电源并做妥善处理后进行。7.施工照明施工现场照明应采用高光效、长寿命的照明光源。工作场所不得只装设局部照明，对于需要大面积的照明场所，应采用气体放电灯，灯头与易燃物的净距离不小于0.5m。流动性碘钨灯、金属卤化物灯采用金属支架安装时，支架应稳固，灯具与金属支架之间必须用不小于0.2m的绝缘材料隔离。灯具的金属外壳必须做保护接零，手持部分必须采用可靠的绝缘措施。施工照明灯具露天装设时，应采用防水式灯具，距地面高度不得低于3m。工作棚、场地的照明灯具，可分路控制，每路照明支线上连接灯数不得超过10盏，若超过10盏时，每个灯具上应装设熔断器。室内照明灯具距地面不低于2.5m。每路照明支线上灯具的插座数不宜超过25个，额定电流不得大于15A要有短路、过载和漏电保护。宿舍和办公区不得使用带开关的灯头，应选用螺口灯头。相线接在与中心接头相连的一端，零线接在与螺纹口相连的一端。灯头的绝缘外壳不得有损伤和漏电，照明灯具的金属外壳必须做保护接零。单项回路的照明开关箱内必须装设漏电保护开关。在夜间施工或自然采光的场所、料具堆放场、道路、仓库、办公室、食堂、宿舍等设备一般照明、局部照明或混合照明；照明用灯安装架设照明专用开关箱行灯电压不超过36V，灯具离地面高度底于2.4 米等场所照明电压不大于36V。潮湿及易触及带电体场所照明电压不大于24V；根据需要设置警卫和红色信号照明和事故照明，其电源应设在施工现场电源总开关的前侧，并配备电源。施工现场使用碘钨灯的要求1、必须采用密闭式防雨灯具，高度不低于2.5米，灯管保持平衡。2、金属灯具和金属支架必须具有良好可靠的接零保护，金属杆手持部位必须采用绝缘措施。3、电源线采用耐气候型橡皮绝缘护套铜芯软电缆。4、每次移动灯具必须拉闸后进行。配电线路电缆线路：根据施工现场情况，为确保安全，由配电室至开关箱段电缆的敷设方式尽量采用埋地敷设，防止因机械等的损伤。沿墙部分可架空明敷。电缆埋地敷设时，埋地深度不小于0.7m，并应在电缆上下各铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆在穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面（从2m高度至地下0.2m处），应加设防护套管。配电线路应尽量设在道路一侧，不得妨碍交通和施工机械的装、拆及运转，并要避开堆料、挖槽、修建临时设施用地。电缆的载流量要留有一定的富裕度，不允许与金属管件及高温、可燃物接触，必须做好绝缘和防火措施。施工现场临时用电严格按施工现场临时用电安全规范(JGJ46-2005)施工。电缆敷设：垫沙、盖砖室内配线：室内配线必须采用绝缘导线或电缆;室内配线应采用线槽或线管敷设；室内配线铜线截面不应小于1.5平方；室内配线必须有短路、过载、漏电保护，短路、过载、漏电保护应与绝缘导线、电缆的选配相匹配。机械设备1、电焊机的使用和注意事项 电焊机一次线不超过5米，二次线不超过30米。 电焊机二次侧必须加装二次侧防触电断路器，且二次线要双线到位。 电焊机一、二次侧防护罩要齐全。 电焊机放置在防雨、干燥和通风的地方。 使用电焊机械焊接时必须穿戴防护用品，严禁露天冒雨作业。3、夯土机械 夯土机械保护零线的连接点不得少于2处 夯土机械的负荷线应采用耐气候型橡皮护套铜芯电缆 使用时必须按规定穿戴绝缘用品，使用时应有专人调整电缆，电缆长度不大于50米。 夯土机械的操作手柄必须绝缘第八章 保护接零、接地与防雷设计1)施工现场临时用电安全技术规范JGJ46-2005中规定：在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源零线或总漏电保护器电源侧零线引出。当发电机采用TN系统供电时，保护零线(PE线)必须由电源进线零线重复接2）地处或总漏电保护器电源侧零线处，引出形成TN-S接零保护系统。1、保护接零的定义：接零保护是指施工现场电气设备正常情况下不带电的金属外壳和机械设备的金属构架与保护零线连接。2、接零保护的优点：TN-S接零保护系统具有较高的安全性和可靠性。该系统工作零线与保护零线分开设置，完全独立，当设备正常运行或出现三相负荷不平衡时工作零线中有电流经过，保护零线中无电流经过。从而保证电气设备的金属外壳不会出现电压，与电力系统的工作接地点等电位；当电气设备发生对地短路或漏电故障时，设备外壳带电保护零线中有故障电流经过，形成回路，由于该回路阻抗小，短路电流大，促使漏电保护和短路保护装置迅速反应切断电源，起到保护作用。3、保护接零的实施：（1）在本施工现场，采用TN-S接零保护系统，所有电气设备不带电的外露 可导电部位应与专用保护零线连接，专用保护零线由配电室的零线端子引出。（2）保护零线的统一标志为绿/黄双色线，在任何情况下都不许使用黄/绿双色线作负荷线。保护零线的截面应不小于工作零线的截面，同时必须满足机械强度的要求。（3）架空敷设间距大于12 米时，采用绝缘铜线截面不小于10mm2，采用绝缘铝线截面不小于16mm2；与电气设备相连接的保护零线为截面不小于2.5 mm2 的绝缘多股铜线。（4）保护零线必须采用绝缘导线，严禁装设开关或熔断器，严禁通过工作电流或断线（5）保护零线应单独敷设，与工作零线严格区分，与重复接地线做电气连接。（6）对产生振动的设备，其保护零线的连接点应不少于两处。（7）正常情况下，保护零线应连接到下列电气设备不带电的金属外壳。1、电机、变压器电器照明器具手持电动工具的金属外壳；2、电气设备传动装置的金属部件3、配电箱与控制箱的金属构架；4、配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门。5、电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；PE线截面与相线截面的关系见下表：相线芯线截面S(mm2)PE线最小截面（mm2）S16 S16S3516S35S/23)重复接地的实施重复接地的作用：重复接地能0降低整个接地系统的接地电阻；有效降低故障点的对地电压；缩短故障的持续时间，减轻了保护零线断线后的危险。因此JGJ46-2005要求：TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。接地装置连接接地装置箱内连接（1）重复接地不少于三处，重复接地点选在总配电箱、分配电箱处。（2）如做人工接地体，应垂直设置，接地体采用10 镀锌圆钢，L长度2.5m间距5m,至少三根一组。（3）接地体连线采用40×4镀锌扁钢不少于长度10m。（4）扁钢搭接焊时，搭接长度80mm。（5）接地连线距地面0.8m。（6）实际操作时，可以按实测值与规范数值比较增减接地装置。（7）接地线及其连接处如位于与潮湿和腐蚀介质场所，应涂刷防潮防腐油漆。（8）接地线与接地设备的连接可用焊接或螺栓连接。用螺栓连接时应设防松螺帽或加防松垫片。（9）现场严禁用大地做相线或零线。（10）龙门架的接地电阻不大于4，重复接地的接地电阻不大于10。4)防雷设计（1）施工现场高大建筑和机械（龙门吊高度8米）均在20米以下，查表得北京市的年平均雷暴日数为35.6d/a，要求32米以下建筑安装防雷装置，现场的高大建筑和机械可不安装防雷装置。（2）防雷击的措施是安装避雷针和作防雷接地。对于龙门吊等高大机械在相邻建筑物，构筑物等设施的防雷装置接闪器的保护范围以外时其顶端安装2m 长 20 钢筋作为避雷针，通过防雷引下线与防雷接地体连接，防雷引下线采用扁钢。避雷针，防雷引下线与接地体之间必须作可靠焊接。（3）防雷冲击接地电阻值应不大于30。作防雷接地机械的金属基座作为施工用电工程的一处重复接地点，且该处重复接地工频电阻值不大于10，则该接地体可同时兼作防雷接地体。（4）在施工用电工程低压配电室的架空进出线处，应将架线绝缘子铁脚与配电室接地装置作电气连接，作为防雷接地。第九章 电气设备的防护措施1、在建工程不得在高、低压线路下方施工，搭建作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物。2、施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。当外
