某住宅区工程脚手架施工方案.doc

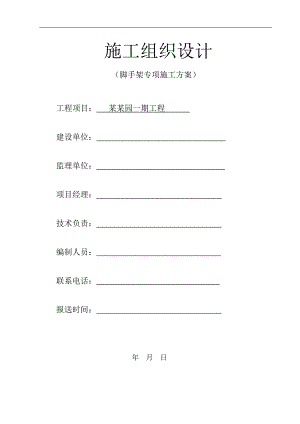

施工组织设计（脚手架专项施工方案）工程项目： 某某园一期工程 建设单位： 监理单位： 项目经理： 技术负责： 编制人员： 联系电话： 报送时间： 年 月 日施工组织设计（脚手架专项施工方案）报审表工程名称：某某公业园一期工程致： 我项目部已根据相关规定完成了某某公业园一期工程脚手架专项施工方案的编制并经我项目技术负责人审核，现请公司审查批复。附：脚手架专项施工方案项目部（章） 技术负责人： 日 期： 工程管理部（技术质量）/安全管理部意见：签 字（章）： 日 期： 总工程师/生产副总经理意见：签 字（章）： 日 期： 目录一、编制依据1二、工程概况1三、施工部署1四、施工计划31、技术参数32、 劳动力准备33、 材料准备34、技术准备45、工艺流程46、施工方法47、检查验收4四、施工安全保证措施5五、劳动力计划  八、劳动力计划8六、搭设要求及范围9七、脚手架构造要求9八、脚手架的搭设和拆除施工13（一）、落地脚手架搭设施工13（二）、悬挑安全脚手架搭设14九、安全文明施工保证措施16十、设计计算19（一）、荷载传递路线19（二）、落地脚手架计算19（三）、悬挑脚手架计算23（1）、验算长细比27（2）、计算密目式安全网全封闭脚手架挡风系数27（3）、计算风荷载设计值对立杆段产生的弯距27一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001。2、建筑施工安全检查标准（JGJ59-2011）。3、建筑施工高处作业安全技术规范（JGJ80-91）。4、钢结构设计规范。5、建筑施工手册第四版。6、渝建发2008169号文件。7、本工程的施工图纸和施工组织设计。二、工程概况工程名称：某某.某某公园O11-5-4#地块工程，本工程位于北部新区金科10年城女子监狱旁，该拟建项目主要为办公楼，建筑占地面积约为13673.00。本项目由地下车库及±0.000以上裙楼1（2）#楼组成，其中：1#楼12F/-2F、2#楼21F/-2F。本工程为框架剪力墙结构，地下车库及设备用房，地下2层。负一层车库部分层高5.7米,负二层车库部分层高3.9米，总建筑面积为57102 。负一层主要为库房、电气设备用房及车库，负一层主要车库、消防水池、消防水泵房、生活水泵房、空调机房、真空热水机组房等。本地下工程所有电气设备用房、消防水池、水泵房、制冷机房防水等级为一级，车库其它部分为二级。本工程基础为人工挖孔桩基础，主要结构类型: 框架剪力墙结构，电梯井为筒体结构。三、施工部署1、组织机构外架搭设由栋号长和安全员负责组织实施，其他人配合。外架所需材料、劳动力计划均由栋号长负责编制，材料员负责组织进场。技术交底工作由安全员负责。2、设计总体思路按总进度计划，主体工程在负一层结构完成后2个月内封顶，封顶后在六个月内完成外墙装饰施工并拆架。根据本公司的技术条件，本工程外架采用双排钢管落地外架，主楼1层局部及以上每5层采用工字钢外挑双排钢管脚手架搭设。此架一架多用，主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。3、劳动力准备搭设架子阶段需架子工26名，维护阶段需架子工6名，拆除阶段共需架子工22名，所有架子工均须持证上岗。搭设阶段安排测量放线人员配合。4、材料准备本工程外架、卸料平台所需的钢管、扣件均采取外租，型钢、钢丝绳、竹串脚手板、安全网和其他材料均由项目部自行采购。材料视工程进度分阶段组织进场。主要材料计划表（按外架面积一半计算）序号名称及规格用途总需用量1长管立杆、水平杆、剪刀撑52000m2短管连墙杆、小横杆11500根3直角扣件30500个4旋转扣件8500个5对接扣件3860个6竹串脚手板3800m276m×1.8m安全网4800床8I16工字钢悬挑梁1890米5、机具设备搭、拆架子所需主要有架子扳手、吊线、由架子工自备。项目部配备的检查工具：名称数量用途力矩扳手1把检查扣件拧紧力度游标卡尺1把检查钢管外径、和壁厚，外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中距离和长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角6、技术准备施工前应按要求向架子工作好技术交底，人员变动后应重新交底。四、施工计划1、详附图五、施工工艺技术1、技术参数 立杆纵距1.5m（局部有所调整，但均不大于1.5m），横距1 m（可平铺4块脚手板，每块木脚手板宽250mm，局部可调整），大小横杆步距1.8m，内排架距离墙长度为0.30m；连墙件采用两步三跨，竖向间距 3 m，水平间距3.6 m，采用扣件连接；连墙件连接方式为双扣件；排架搭设高度为24.8m，高出建筑1.8m，外排架内侧设全封闭安全网2、 劳动力准备脚手架必须由专业架子工搭设，架子工属于特殊工种，操作工人必须持证上岗。劳动力由结构施工队负责组织进场。3、 材料准备本工程脚手架主要用到的材料包括：脚手管、扣件、跳板、安全平网、安全立网需要不透风，强度符合安全要求的高强编织塑料布。脚手管规格为48×3.2mm。跳板采用50厚木跳板，安全网为阻燃型的。搭设时配备相应扳手、钢卷尺等工具。进场材料必须检测或验收合格后才能使用。4、技术准备外脚手架搭设前由项目技术负责人编制脚手架专项方案，施工前由施工员向架子工作好技术交底。明确搭设具体要求和脚手架规范要求。编制安全技术交底，对架子工进行岗前安全教育培训，工人有变动或增加时要重新进5、工艺流程落地脚手架搭设的工艺流程：场地清扫基土平整浇筑基础混凝土定位设置通长立杆垫板排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板。6、施工方法根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。7、检查验收1、建筑施工安全检查标准（JGJ59-2011）表3.04-1总分10分，要求全部符合要求，达到10分。2、检查和验收应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2001，2002年版）8.1、8.2要求。3、把好验收关。搭设过程中的架子，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作。4、工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。5、基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单，合格后方可继续搭设使用。四、施工安全保证措施一、施工中的安全措施       1、 施工人员必须带戴安全帽,穿绝缘胶鞋,孔内有人时,孔上必须有人监督防护;井孔周边作业人、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。    2、 施工现场电源线路，必须按“三相五线”制，TV-S系统要求布置，并按“三级配电”“二级漏电分级”分段保护。    3、 各孔井用电必须分闸，严禁一闸多孔和一闸多用。必须一机一闸一漏一箱进行敷设。    4、 孔上电线、电缆必须架空。    5、电箱一律采用铁质电箱，电箱应有严密的防雨措施，安装位 置合适，安装牢固，进出线整齐，拉线牢固，熔丝不得用金属代替，箱内不得放其它物品。    6、 现场电源线路及电气设备，由持证电工负责安装维护，经验收合格后，方准投入使用。    7、 施工现场所有设备和机具必须做好保护接零。    8、 所有机械设备的传动部位，必须装设防护罩。    9、 垂直起重设备必须经常性检修维护，保证机件能够运转正常，操作灵活，按钮开关、减速器、钢丝绳、绳卡、吊钩、吊桶、吊笼等，不得带病作业。    10、 垂直起重设备支架应牢固，应能承受一定的冲击力不至翻倒，垂直起重设备必须经检验合格后，方可投入使用。    11、 孔桩开挖应交叉进行，正在开挖或已成孔而尚未浇灌砼的桩孔其10米半径范围内不得同时开挖其它桩孔。二、施工现场安全防护措施    1、 夜间施工时，要有足够的照明，施工危险区域，白天悬挂明显标志，夜间悬挂标志灯。    2、 事故易发部位，如本工程高空作业处，起吊区，用电机械，等安排专职的安全员进行指挥与监督；    3、 现场施工特种作业人员要佩带专门的防护用品，如电焊工要佩带护目镜和面罩，高空作业系好安全带。    4、 所有现场施工人员严禁酒后上岗。    5、 现场施工道路的交叉处或拐弯处设立安全警告标志。    6、 变压器周围设高度不低于1.7米的安全护栏，四周挂上“小心！高压危险”的警告牌。    7、 定期进行安全生产检查工作，对检查出的不安全因素和隐患应立即整改，整改不力的悬挂警告黄牌，直至整改完毕。    8、 工地入口处设安全告示板，宣传施工安全信息，安全检查记录，整改情况。    9、 办公室加强与气象部门联系，重点收集高温、洪水等方面的资料，一旦发现有危及工程安全及人员安全的灾害气象预兆时，立即上报项目领导，及时采取措施。三、消防措施    由于工地易燃物资较多，一旦发生火灾造成的损失是不可估量的。为此，必须要高度的重视，从最大的可能，用最有效的手段彻底消除存在火灾的隐患，保证生产的顺利进行。    1、 烟区内严禁出现油烟。    2、 公生活区房屋、仓库的间距符合防火安全距离要求。    3、 动用明火的区域、木工棚、生活区及每个墩的施工点设置足够多的消防设施，种类、规格齐全。    4、 陆上高压配电间作为重点火警区进行设防。以便对不同类型的火患进行抢救。    5、 极对施工人员进行消防知识的宣传和教育工作，使工人能从根本上提高警惕。定期进行消防演习。四、不测事件发生时的处理应急方案    1、应急救援处置预案机构    1) 项目部应急救援处置预案指挥机构为安全生产领导小组。指挥部应在应急抢险队人员、通讯、交通车辆、物资器材、工具、资金等方面实施抢险救援中起绝对保证作用，满足抢险救援。其应急抢险救援领导小组成员如下：组  长： 副组长:组  员：    2)项目部成立应急救援处置抢险队，队员为20人。    3)路基作业队成立应急救援处置抢险小分队，队员为20人。    4) 桥梁作业队成立应急救援处置抢险队，队员为20人。    2、几种意外事故的应急救援程序   1)遇洪灾、泥石流灾害事故。班组、作业队要立即报告项目部，项目部再视灾害程度组织应急队抢救的决定。作业队要立即组织人员抢险排涝，保护员工，减少财产损失。   2)发生地震灾害事故，基层作业队要立即组织员工疏散，同时立即报告项目部，项目部下令调派应急队赶赴现场进行救援抢险。   3)发生消防火灾、森防火灾事故。一旦发生火灾险情，早发现早扑灭采取果断措施扑灭火灾和防止火势蔓延，疏散人员，抢救财产，并立即报告项目部，项目部再视情况报告消防部门和当地政府、林业部门呼救“119”支援抢险。    4)发生爆炸事故。一旦发生爆炸事故，项目部安全生产领导小组立即组织抢险队员抢险，并拨打“110”报警电话，请求地方公安部门支援。    5)发生雷电灾害事故。一旦遇暴风骤雨天气有雷电情况发生，工人要立即暂停施工，回棚（房）躲避，并远离大树下、铁吊架下等，撑伞不能紧握金属支撑杆。当雷雨现象比较严重时，要立即切断动力电源，并且关掉一切家用电器。尽量少使用手机等无线射频设备。    6)停水、停电事故。起用储备用水，根据停水时间合理供应水；起用发电机，保证重要设备、施工供电；将外部供电线路总闸断开，接到供电通知后再使用外部供电。    7)有毒有害气体油料泄露事故。接到泄露报告后，项目部安全生产领导小组立即组织人员抢修，抢修人员必须佩戴防毒面具，收集或稀释泄露物质。    8)中毒、急性传染病事故。项目部安全生产领导小组立即组织专业人员进行抢救，安排车辆将病员以尽快速度送往医院，或者拨打“120”请求支援。    9)设备大修、故障事故。主管部门立即联系租用或起用备用设备，组织人员抢修设备。    3、 施工常见事故的应急救援程序    1)发生轻伤事故后，首先抢救伤员，事故现场有关人员要立即报告，采取措施防止事故的扩大。轻伤事故由班组、作业队组织有关人员调查处理，作业队登记，报项目部存查。项目部、作业队按安全生产管理办法有关规定处罚    2)发生重伤、死亡事故生，事故现场有关人员要立即报作业队和项目部，同时立即抢救伤员保护现场。作业队和项目部在收到事故报告后，立即组织工会、技术、安全部门等组成事故调查组，立即赶赴现场调查了解，分析事故原因，在24小时内报当地劳动安全监督管理局和检察院，由当地县（市）一级政府调查处理批复结案，然后项目部再按安全生产管理办法有关规定进行处罚处分。    3)发生交通事故，首先当事者立即抢救伤员、保护现场，立即报告当地公安交警部门赶赴现场调查处理，同时立即报告作业队和项目部。五、劳动力计划 八、劳动力计划 劳动力投入计划表工种基础（地下）工程主体（地上）工程装饰装修工程人数/组组数人数/组组数人数/组组数钢筋班303303木工班503603安全员223322混凝土班301301泥工班402402架子班202202抹灰班402安装班201251901机修班212121电焊班816141杂工班31251301起重机班424242塔吊指挥424242合计217252190六、搭设要求及范围根据本工程的结构特点和建筑造型，结合我公司对外脚手架的应用技术创新要求，本工程采用型钢水平挑断作脚手架承力架，悬挑式双排脚手架由悬挑工字钢、工字钢拉索、立杆、横杆、斜撑、剪刀撑、预埋件等组成，悬挑工字钢间距1.6米。采用16工字钢作外挑杆，在外挑杆上搭设双排脚手架，外防护架宽度确定为1200mm，即离外墙350mm设内立杆，外立杆离内立杆800mm，外挑工字钢采用14锚环固定。1、2#楼每五层设置一道外挑工字钢，即从一层开始设置，中间楼层在五、九层设置外挑工字钢搭设双排全封闭外架。七、脚手架构造要求1、总的设计尺寸立杆纵距1.31.5m，横距0.80m，脚手架步距1.8m，每层脚手架高度不超过20m。外排脚手架内侧设全封闭密目安全网（每10cm×10cm 2000孔以上）。2、立杆内立杆距外墙边300mm。每根立杆底部应设置木垫板（或工字钢支点上）。木垫板宽200mm，厚50mm。立杆垂直度偏差不得大于架高的1/200。相连立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m肛和3m。杆相互错开。立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，对接应符合以下要求：立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的1/3，同一步内不允许有二个接头。立杆顶端应高出施工作业层1.5米。3、纵向水平杆纵向水平杆（大横杆）要求设置在立杆的内侧，横向水平杆（小横杆）之下，采用直角扣件与立杆扣紧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相连纵向水平杆不宜设置啊在同步或同跨内，不同步或不同跨两个相连接头在水平方向错开的距离不应小于500mm，各接头中心至最近主接点的距离不大于纵距的1/3，并应避免设在纵向水平跨的跨中接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定在立杆上。架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。4、横向水平杆（小横杆）每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不小于300mm，以满足铺一块竹脚手板的要求，外架立面外伸长度以100mm为宜。作业层上非主接点处的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。横向水平杆两端均用直角扣件固定在纵向水平杆上。5、脚手板作业层脚手板应铺满、铺稳，离开外墙装饰面150mm。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接的接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm。板长两端应与支承杆可靠固定。拐角要交圈，不得有探头板。6、连墙件为了便于施工，本工程采用刚性连墙件，保证垂直两步（每层），水平三跨一直拉接。拉杆（钢管）必须从第一层与主体结构连接。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。搭设中每一层，外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件螺栓。7、门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空一根立杆。门洞处的空间行架，除下弦平面外，应在其余五个平面设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。安全通道处的门洞两侧立杆应为双管立杆，副立杆高度应高于门洞口1至2步（外排架2步，内排架1步）。通道、卸料平台不得与脚手架杆件连接。8、剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45º控制。每道剪刀撑宽度不应小于4跨。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm 。9、扣件螺栓拧紧力矩不应小于40N·m,且不应大于65N·m。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。10、基础采用碎石土回填，分层夯实。根据市区安检要求，脚手架地面必须采用C30砼垫层进行硬化处理。11、扫地杆脚手架底部必须设置纵、横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。八、脚手架的搭设和拆除施工（一）、落地脚手架搭设施工落地脚手架搭设的工艺流程：场地平整、夯实碎石土回填分层夯实（或浇筑混凝土垫层）定位设置通长立杆垫板排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层铺脚手板和挡脚板根据构造要求在建筑物四周用尺量出内、外立杆离墙距离，并作好标记。用钢尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架工程中，沿四周每框架格内设置一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两部时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。（二）、悬挑安全脚手架搭设1、全封闭双排安全防护架工艺流程：铺设垫木摆放扫地杆逐根竖立杆与扫地杆紧扣安扫地小横杆与立杆或扫地杆紧扣安第一步大横杆与立杆扣紧安第一步小横杆安第二步大横杆和小横杆加临时斜撑杆第三、四步大横杆和小横杆连墙杆接立杆加设剪刀撑铺竹跳板扣防护栏杆挂安全网。2、悬挑式双排脚手架由悬挑工字钢、工字钢拉索、立杆、横杆、斜撑、剪刀撑、预埋件等组成，悬挑工字钢间距1.61.8米,立杆纵距la=1.61.8米，立杆步距h=1.80米，立杆横距lb=0.850米。3、立杆置于工字钢上套入预先焊接在工字钢顶上的28钢筋上，脚手架内侧立杆至墙面的距离为350mm。脚手架外侧立杆设置剪刀撑，每间隔5跨一把，每把跨度为4跨，与地面夹角约为60°，剪刀撑均须由底到顶连续设置。悬挑架工字钢布置示意图上部预埋环大样部分悬挑工字钢加工图连墙杆预埋件拉环大样预埋环大样4、外侧立杆内侧挂密目式安全立网，用16#元丝连接，并用200mm宽黄蓝（横滨蓝）相间的竹胶板条每四层设置分层条。5、按两步（每结构层）三跨设置连墙件，每处（单）双杆夹持在结构柱、预埋件上。6、本工程脚手架洞口较多，洞口的留设应根据施工情况确定。但必须按规范中洞口的处理方法进行处理。7、全封闭双排安全防护架的垂直立杆必须支撑在坚硬地面和垫木板上，双排外架宽度1.05m，垂直立杆间距不大于1.50m，水平大横杆间距不大于1.20m，防护架体外用密目尼龙网进行封闭。8、全封闭双排安全防护架在主体砌筑施工时，应满铺跳板并设置防护栏杆，主体砌筑施工层以下每两层设置一道水平安全网，以确保主体砌筑安全施工。9. 全封闭安全防护架搭设详见外墙全封闭安全防护架示意图，其具体搭设要求如下： 全封闭双排安全防护架剖面示意图九、安全文明施工保证措施1、材料及其使用的安全技术措施扣件的紧固程度不应小于40N·m,且不应大于65N·m。对扣件的抗拉承载力为3KN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。严禁将外径48mm与51mm的钢管混合使用。2、脚手架搭设的安全技术措施脚手架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉陷。搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方，并得到允许，以防伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相连连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。3、脚手架上施工作业的安全技术措施结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长、个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，施工何在不得大于2KN/m2,确保较大安全贮备。施工时不允许多层同时作业，同时作业层不得超过一层。当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到紧固稳定，确保施工安全。4、脚手架拆除的安全技术措施拆架前，首先要架上的杂物清理干净，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、连墙杆及被拆架体个吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑栏杆或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时不应留下隐患部位。拆架时严禁碰撞脚手架附近的电源线，以防触电。所有杆件和扣件在拆除设应分离，不准在杆件上附着扣件或两根杆连着送到地面。所有脚手板，应至外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。拆下的材料要分类摆放整齐，不得随便乱放。5、文明施工要求进入施工现场的人员必须正确戴好安全帽，高空作业正确系好安全带，穿好防滑鞋。进入施工现场的人员要爱护场内的各种绿化设施和标示牌，不得损坏花草树木、随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格后方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，由架子工完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需局部拆改时，须经安全员同意后由架子工操作。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，塔吊起吊物体时不能碰撞和拖动脚手架。不得将模板支撑和混凝土输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有连接点和脚手板，以及扣件绑扎扣等所有架子部件。脚手架使用时间较长，因此在使用过程中需进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。施工作业人员严禁凌空投掷杆件、物料、扣件及其他物品。材料、工具用绳索运输，不得乱扔。不使用的工具要放在工具袋内，防止吊落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架堆场应做到整洁、摆放合理、专人保管。施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定点堆码，随拆 随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应及时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上的大风、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物。若有应及时清扫，并应采取防滑措施。十、设计计算（一）、荷载传递路线竖向荷载：脚手板横向水平杆纵向水平杆纵向水平杆与立杆连接扣件立杆工字钢（垫板）钢丝绳、锚环混凝土结构（地基）水平荷载：立杆立杆与连墙件的扣件连墙杆混凝土结构（二）、落地脚手架计算1、基本条件地面粗造为C类，基本风压W0=0.45KN/m2，立网网目尺寸为3.5 cm×3.5cm，绳径3.2mm，自重0.01KN/m22、搭设高度计算验算部位应根据风荷载产生弯曲压应力大小分析确定，故先计算风荷载产生压应为w(1)、w计算立网封闭的挡风系数及风荷载体型系数建筑结构荷载规范近似按以下方法计算=(3.5+3.5)×0.32/(3.5×3.5) ×1.05=0.1921.05为考虑筋绳的影响S=1.2×0.192=0.23立网传给立柱的风荷载标准值计算,计算风压高度系数Z按表4-19中C类取值，当H=24 m时，z=1.25 ，当H=5m时，z=0.54本设计最大搭设高度为24 m，故取u2=1.25 。WK=0.7zS W0其中2风压高度系数S脚手架风荷载体型系数W0基本风压WK=0.7×1.25×0.23×0.45=0.09KN/m2作用于立柱的风线荷载标准值：qWK=WK·L=0.09×1.8=0.162KN/m 风荷载产生的弯矩按以下计算MW=1.4 qWK·h2/10式中 qWK风线荷载标准值WK垂直于脚手架表面的风荷载标准值L脚手架的柱距W为立柱截面的抵抗矩计算W风荷载对所计算立柱段产生的弯曲压应力，W= MW/WMW=1.4×0.162×1.82/10=0.073KN·m在24 m高度处立柱段风荷载产生弯曲压力为：W= MW/W=(0.073×106) / (5.08×103)=14.37N/mm2在5m高度处立柱段风荷载产生弯曲压力为：W= 14.37× (0.54 / 1.25)=6.21N/mm2(2)、底层立柱段的轴心压力脚手架结构自重、脚手板及施工荷载的轴心压力1）、脚手架结构自重产生的轴心压力NGK由表4-38查得一个柱距范围内每米高脚手架结构产生的轴心标准值gk=0.134KN/m，则21 m高的脚手架结构自重产生轴心压力标准值NGK=H·gk=24×0.134=3.21 KN2）、脚手架活载产生的轴心压力一层脚手架自重Qp=0.3KN/m2（除首层外），每1.8m设一道脚手架板。 则NQ1K=0.5（lb+0.3）·l·Qp=0.5(1+0.3)×1.5×0.3×11=3.2 KN敞开式脚手的防护材料产生轴心压查表得（L=1.5m）0.228KN立网重量为0.01×1.5×24=0.36 KNNQ2K=0.228+0.36=0.588 KN二层同时操作，施工均布荷载QK2.03KN/m2查表得施工荷载产生轴心压力：NQ3K=4.86KN根据公式活荷产生轴心压力标准值为NQiK= NQ1K+ NQ2K+ NQ3K=3.2+0.588+4.86=8.65 KN3）计算立杆段的轴心压力值：根据公式计算N= NGK ×1.2/K1+ NQiKK1高度调整系数K1=0.85N=3.21×1.2/0.85+1.4×8.65=16.6 KN(3)、立柱稳定性验算立网封闭时，立柱稳定应满足下式：N/A+ MW/Wfc或NA（fc-W）轴心压杆的稳定系数，根据所计算立柱段的比=h / II立柱截面的回转半径， i=1.58cm计算长度系数，应按表4-36采用M=1.5h所计算的立柱段的脚手架步距 h=1.8m=h / i=1.5×1.8 / 1.58×10-2 =170.8A立柱截面积， A=4.89cm2，fc=205N/mm2计算A（fc-W）=0.225×4.89×102(205-14.37)×10-3=20.97KN>N=16.63 KN(满足) (4)、最大允许搭设高度Afcw=0.225×4.89×102(205-14.37)=20.97KNHd=K·(Afcw-1.4NQiK)/1.2gK =0.85×(20.97-1.4×8.65)/(1.2×0.134) =47 m(5)、结论 满足搭设要求。（四）、连墙件计算脚手架占建筑物的连接杆应按轴心受压杆计算NHAfc式中：NH连墙件所受的水平力设计值NH=HW+3.0KNHW=风荷载产生的水平力设计值HW=1.4WK·AWAW迎风面积等于连墙件的直与竖直与水平间距的乘积； 轴心受压稳定系数，根据H=LH/I公式计算；LH连墙件的计算长度，应取连件两端固定连接点的距离LH=0.2H=0.2×1000/1.58×10=126.5mm=0.417Afc=102×0.417×4.89×20.5=41.8KNNH=1.4WK·AW+3.0=1.4×0.106×3.6×4.5+3.0=5.4NHAfc(满足)（五）、立柱地基承载力计算立柱地基承载力应按下列计算P=N/AbfP立柱基础底面处的平均压力设计值。N-上部结构传至基础顶面的轴心力设计值。Ab-基础底面面积。f-地基承载力设计值，f=Kb·fKfk-地基承载力标准值Kb-地基承载力调整系数，应按表4-47采用P=16.6/(1.5×0.9)=11.9 KN/m2素土承载力基本值为fO=120KN/m2>P(满足)（三）、悬挑脚手架计算脚手架及承立架的设计参数为:16号工字钢悬跳跨长L=1200mm,立杆纵距Lb=800mm,内立杆距边梁外侧Lb=350mm,大横杆步距h=1800mm,连墙杆2步（每层即3.6m）3跨（5.4米）设置.其它计算参数为:16#工字钢截面特,自重q=0.2050 kN/m，弹性模量E=2.06×105N/mm2，=200N/mm2，宽度b=88mm，腰宽=6.0mm，高度h=160mm；立杆回转半径i=15.8mm,连墙件
