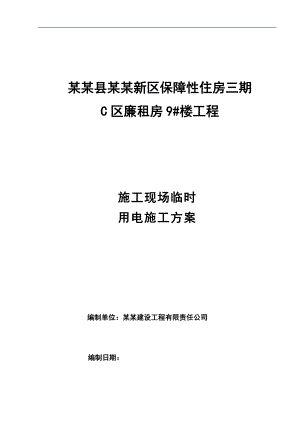

某住宅楼施工现场临时用电施工方案.doc

某某县某某新区保障性住房三期C区廉租房9#楼工程施工现场临时用电施工方案编制单位：某某建设工程有限责任公司编制日期：目 录一、工程概况二、临时施工用电编制依据三、现场勘察及临时用电施工方案的整体构想四、负荷计算及容量的复核五、现场临时用电各回路电缆（线）的选择六、安全用电技术措施七、施工现场预防发生电气火灾的措施一、工程概况1、工程名称:某某县某某新区保障性住房三期C区廉租房9#楼 2、工程概况:某某县某某新区保障性住房三期C区廉租房9#楼，该工程为砖混结构 ，地上六层加跃层，本工程包括：土建、给排水、采暖、电气、弱电，基础为有带卧梁条型基础，外墙为涂料，外墙保温,根据图纸及现场实际情况，使其在施工质量、场容场貌、现场安全文明施工等方面精益求精，确保优质、高速、安全、文明地完成该工程的建设任务。3、建设单位:某某县房产管理局；4、设计单位:某某建筑设计工程有限公司设计分公司；5、建设地点: 某某市某某县某某新区；6、建设规模:建筑面积约2635.29m2；7、质量标准:符合国家工程施工质量验收规范规定的合格标准；二、临时施工用电编制依据1、建设单位提供施工电源容量及位置。2、本工程施工机具需用计划表及施工平面图。3、建设工程施工现场供用电安全规范GB50194-934、施工现场临时用电安全技术规范5、低压配电设计规范GB50052-956、供配电系统设计规程GB50052-957、通用用电设备配电设计规程GB50055-938、建筑施工安全检查标准JG159-999、建筑施工安全检查标准实施指南10、建筑施工组织设计与施工规范手册11、根据土建工程控制线路和施工现场的实际情况，制定出线路图和机械位置。三、现场勘察及临时用电施工方案的整体构想1、本设计施工用电为低压供电系统，电源采用380/220伏三相五线制（TN-S供电系统）2、本工程施工主要的负荷为塔吊及焊接设备。施工现场设有一个钢筋加工场，主要负荷为塔吊及对焊机、砼泵用电负荷。3、本工程由于生产区和生活区严格分开，甲方提供1个电源接入点，从附近箱变接入一个600KW的用电负荷用于工程的生产用电。本工程施工现场供电由1个总配电屏进行供电。现场施工用电按建筑物平面布置划分如下三个大的用电区域：施工场地为一区（含焊机及塔吊），木工房、砼搅拌站即为二区。钢筋加工房、库房为三区。4、一区配电共设3个回路，分别对施工场地的施工设备供电和施工现场的夜间照明供电。各支线采用VLV-4×240+1×120铝芯线，沿围墙边敷设至配电箱。基础施工用电由该配电箱引出，采用VLV-4×50+1×16 mm2铝芯线引入二级配电箱。施工夜间照明采用VLV-5×16 mm2铝芯线引入二级配电箱，再分别供镝灯照明。砼振动机械和手持电动工具由三级配电箱供电。5、二区供电，共设3个回路，钢筋房、搅拌机、木工房等回路供电。木工房支线采用VLV-4*35+1*16mm2敷设至木工房配电箱供其加工设备供电，搅拌机支线采用VLV-4×50+1*25mm2供电至搅拌机配电箱，对搅拌机供电。6、三区供电主要对钢筋加工房、库房供电。钢筋加工房支线采用VLV-4×150+1×95mm2敷设至钢筋房配电箱，供钢筋房的钢筋加工设备供电。钢筋加工房、库房用电从总配电屏内接出，其施工用电由附近的照明配电箱供给。7.平面布置具体详见施工用电平面布置图。施工现场设备用电统计表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)塔 吊1 QTZ2513    25KW 380V 25 砼搅拌机1JZC350 10KW 380V10砂浆搅拌机1250L 4KW 380V4插入式振捣器54-6M，60 1.1KW 380V5.5平板振捣器2PB3.0 2.2KW 380V4.4电焊机2BX-300A 38 KW 380V76闪光对焊机1G1-100 22 KW 380V22钢筋弯曲机1 6KW 380V6钢筋调直机1 8KW 380V 8 钢筋切断机1 5.5KW 380V5.5园盘锯1YB2522 1.6KW 380V1.6蛙式打夯机2HW2.5 1.6KW 380V3.2室内外照明 30KW 30 合计四、负荷计算及容量的复核（一） 现场临时施工用电设备总容量Pe计算：1、现场临时施工用电设备参数表：见附表2、现场临时施工用电设备容量计算：（1）、1号设备自升式塔吊1、Ps=45KW，COS=0.8、Ve=380（线电压）、铭牌上暂载率e=65、塔吊电动机应换算到e=25（如果铭牌上暂载率为e=25、Pe= Ps）、K=0.6（需要系数）Pe=2e*225%*25=25KW（换算后的功率）P=0.6*25=15KW（计算功率）I= P/（3*Ve* COS）=15/3*0.38*0.8=37A （2）、自升式塔吊2与塔吊1同。（3）、2号设备砼搅拌机、Pe=10KW、2台、K=0.5（不同时使用）如果同时使用K=0.75、COS=0.8、P=Pe =10*2*0.5=10KWI= P/（3*Ve* COS）=10/3*0.38*0.8=19A（4）、3号设备：电焊机Pe= Se*J* COS=15*0.65*0.85=10.3KW，由于3号设备为接于线电压（380V）的单相设备，其设备容量实际为P=3* Pe=3*10.3=17.8KWI= P/（3*Ve* COS）=31.8A（5）、4号设备：闪光对焊机P e= Se*J* COS=100*0.65*0.85=68.5KW由于5号设备为接于线电压（380V）的单相设备，其设备容量实际为P=3* Pe=3*68.5=118.7KWI= P/（3*Ve* COS）=212.2A（6）、5号设备：钢筋弯曲机P= Pe=28KWI= P/（3*Ve* COS）=4.8A（7）、6号设备：钢筋切断机P= Pe=7.8KWI= P/（3*Ve* COS）=14.3A（8）、7号设备：钢筋张拉设备P= Pe=10KWI= P/（3*Ve* COS）=17.5A（9）、8号设备：圆盘锯P= Pe=2.8KWI= P/（3*Ve* COS）=4.8A（10）、9号设备：刨木机P= Pe=2.8KWI= P/（3*Ve* COS）=4.8A（11）、10号设备2个：插入式振动器P= Pe=2.2KWI= P/（3*Ve* COS）=3.9A（12）、11号设备1台：打夯机P= Pe=3KWI= P/（3*Ve* COS）=5.4A（13）、12号设备：室内照明P= Pe=20KW（14）、13号设备：室外照明P= Pe=20KW（15）14号设备：混凝土地泵设备P= Pe=65KWI= P/（3*Ve* COS）=93A3、现场临时用电设备的总容量及负荷计算：p=pjp=30+10+35.6+118.7+28+7.8+10+2.8+2.8+2.2+3+20+20+65p=355.9KW说明：因工程施工是流水作业所以现场设备非同时作业，现场总需要系数K=0.5，COS=0.65，tg=1.12，根据现场临时用电的布置来确定总配电箱、分配电箱、开关箱的设置。由于总配电箱返出的各回线路用电设备较多，可按照满负荷的70计算。则：P总=0.6*355.9=213.54KVARQ总= P总* tg=213.54*1.12=239.16KVAR（无功功率）S总=（P总2+ Q总2）=（213.54+239.16）=320.90KVA（视在功率）I总= S总/（Ue*3）=320.90/（0.38*3）=487.56*0.7=341.29A（计算电流）根据敷设环境、距离长度，施工用电负荷和计算电流，选择YJLV-4*240+1*120mm2作为电源主线能满足施工用电要求。五、现场临时用电各回路电缆（线）的选择（一）总配电箱线路截面的选择以及总配电箱内电器的选择1、总配电箱线路截面的选择：I总=341.29A，查表得知：总配电箱线选用VLV-4*240+1*1202架空敷设。2、总配电箱内电器的选择：I总=341.29A，查表得知，总隔离开关为HD加防护罩，380V、三极HD11-400A。（二）配电线路截面的选择以及分配电箱内电器的选择（含开关箱内电器的选择）：1、塔吊支线P=25KW，I=37A塔吊支线选用漏电断路器DZ20L-100，额定电流4极100A，漏电动作电流100A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，三极HD11F-80A；漏电断路器采用DZ20L-160，380V、四极、80A，漏电动作电流75A，0.1。电源线为铜芯橡皮缆线VV-3*25+2*162 。2、电焊机支线P=17.8KW，I=31.8A电焊机支线选用漏电断路器DZ20L-160，额定电流4极63A，漏电动作电流75A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-50A；漏电断路器采用DZ20L-160，380V、三极50A，漏电动作电流75A，0.1。电源线为铜芯橡皮缆线VV-3*62 。3、楼层支线选用漏电断路器DZ20L-160，额定电流四极100A ，漏电动作电流50A，0.1。楼层开关插座箱选用隔离开关为HD加防护罩，380V，HD11F-63A；漏电断路器采用DZ20L-160，380V、三极30A、2只，漏电动作电流30A，0.1，分别控制2只三极四线动力插座。（严禁动照混用）4、照明支线开关采用漏电断路器DZ20L-160，380V、四极63A，漏电动作电流30A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-63A；控制开关为3只220V、二极20A，1只380V、三极25A（镝灯）漏电断路器，其漏电动作电流30A，0.1。电源线为铜芯橡皮缆线VV-3*10+2*62 。5、闪光对焊机支线P=118.7KW，I=212.3A对焊机支线选用漏电断路器DZ20L-250，额定电流四极250A，漏电动作电流200A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-250A；漏电断路器采用DZ20L-160，380V、四极250A，漏电动作电流150A，0.1。电源线为铜芯橡皮缆线VV-3*70+1*352 。6、钢筋切断机支线P=7.8KW，I=14.3A钢筋切断机支线选用漏电断路器DZ20L-160，额定电流四极50A，漏电动作电流50A，0.1。开关箱内选用隔离开关为HD加防护罩，380V，HD11F-32A；漏电断路器采用DZ20L-160，380V、三极32A，漏电动作电流30A，0.1。电源线为铜芯橡皮缆线VV-3*2.5+1*1.52。7、移动开关箱一般用开启式刀开关HK11S-32/3    作动作隔离开关，漏电开关为380V、三极30A，漏电动作电流30A，0.1。单相32A、漏电动作电流30A，0.1。电源线截面VV-3*6+2*42。8、混凝土地泵回路：P=65KW，I=93A混凝土地泵支线选用漏电断路器DZ20L-160，额定电流四极100A，漏电动作电流50A，0.1。  开关箱内选用隔离开关为HD加防护罩，380V，HD11F-160A；漏电断路器采用DZ20L-160，380V、四极100A，漏电动作电流50A，0.1。电源线为铜芯橡皮缆线VV-3*35+1*252（穿管）。根据施工现场的实际情况，当动力和照明设备共用一个配电箱时，其动力、照明设备必须有各自的控制开关。一个开关所控制的插座不得超过二只。同时必须使用五芯电缆）。六、安全用电技术措施本工程根据部用电贵发，采用TN-S系统，实行三级配电两级保护，为了安全用好电，制定如下技术措施：1、施工现场TN-S供电系统供电，施工现场总箱中零线做出重复接地后引出一根专用PE线，除了总箱外，其它各处不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线，PE线也不得进入漏电保护器，将电气设备的金属外壳与保护零线连接。2、设置漏电保护器（1）施工现场的总配电箱和开关箱设置两极漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。开关箱处内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流应不大于15mA，动作时间小于0.1s。3、电气设备的设置符合下列要求：（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置。（3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏” 制。（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（5）配电箱、开关箱周围不得堆入任何有碍操作、维修的物品 ，周围应有足够两人同时工作的空间。（6）配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直度距离为1.5m移动式开关箱的下皮与地面的垂直距离0.6m。配电箱、开关箱铁板厚度大于1.5mm。（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（8）保护零线不得装设开关或熔断器。（9）保护零线的截面应不小于工作零线的截面。同时必须满足机械强度要求。（10）手持式电动工具的外壳、手柄、负荷线，插头开关等，必须完好无损，使用前必须作空载检查，运转正常方可使用。（11）在潮湿和易触及带电体场所的照明电源不得大于24伏，在特别潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36伏，灯体与手柄应坚固，灯头无开关，灯泡外部有保护网。4、电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体坚固在配电箱箱体内，金属板与配电箱作电气连接。（2）配电箱、开关箱内的各种电器按规定的位置坚固在安装板上，不得歪斜和松动。（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线端子板分设。保护零线严禁通过任何开关和熔断器，保护零线做为接替保护的专用线，要单独用一线，不能代作他用，即必须采用目前的五芯电缆，重复接地一定充分利用主体接地。（4）配电箱、开关箱的连接线应采用绝缘导线。（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护接零应经过接线端子板连接。（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。（7）剥削处不应过长，导线压头应牢固可靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体采用3根2.5米50镀锌钢管，间距5m ,接地线用40×4扁钢，与接地体焊接引上到箱内，与PE线相连接，要求每个重复接地地力阻值小于10。5、施工现场的电缆线路（1）临时电缆线路必须采用埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。（2）电缆在室处直接埋地敷设的深度不小于0.6m，并在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖硬质保护层。6、电气设备的操作与维修人员符合以下要求：（1）施工现场内临时用电的安装和维修必须由经过培训后取得上岗证书的专业电工完成。（2）各类用电人员应做到。、掌握安全用电基本知识和所用设备的性能；、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施完好，严禁设备带“病”运转；、停用的设备必须拉闸断电，锁好开关箱；、保护设备的负荷线、保护零线和开关箱；、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。7、电气设备的使用维护（1）施工现场的所有配电箱、开关箱每月一次检查和维护，检查、维护人员必须是专业电工，工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。（2）检查维修配电箱、开关箱时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。（3）配电箱盘面上标明各路的名称、用途；同时要作出分路标记。（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责、施工现场停止作业1小时以上时，将动力开关箱上锁。（5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。8、安全用电组织措施（1）建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。（2）建立安全检测制度。从临时用电工程开始，定期对临时用电工程进行检测，主要内容是：接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。（3）建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修记录，记载维修时间、地点、设备内容、技术措施、维修人员、验收人员等。（4） 立安全用电制度。、持证上岗制施工现场的施工用电必须由持证上岗的专职电工负责，其它任何工种、个人不得私自乱动，违者按违章处理。、停电顺序：开关箱分配电箱总配电箱，而全部停电或部分停电的检修工作必须遵循：停电、验电、放电，装临时接地线，设备遮栏，标挂警示牌，其步骤不得省略或跳过。、验电措施在停电之后必须履行验电手续，不能只看指示灯信念信号或控制开关，还应用验电笔等工具进行认真检验，以确定确实无电。对于一些特殊线路、设备，有残存静电的则必须进行放电，放电必须用专用导线，不能用手去摸导线。、装设遮栏和标挂警示牌，检修时，可对带电部分进行遮栏，防止触电，为防止他人误合闸，可在相应的位置设置会对性的警示牌。、临时配电箱加锁制度 为防止某些不听从教育的人误合闸，对于现场的配电箱，加锁防护，电工专人保管。、如需对线路进行不停电检修时，必须严格监护，保证足够的安全距离，工人使用的工具要合格，检修人员要经过严格的培训和训练，熟练掌握不停电检修技术与安全操作知识。9、接地接零保护(1)重复接地位置:置塔吊一组;钢筋棚一组;总开关箱一组；(2)各种接地电阻的阻值应符合要求；(3)保护零线每一重复接地装置的接地电阻应不大于10；(4)施工现场内所有防雷装置的冲击接地电阻值不大于30。七、施工现场预防发生电气火灾的措施1、按施工组织设计，正确选择导线截面，从理论上杜绝线路过负荷使用，保护装置要认真选择，当线路出现长期过负荷时，能在规定时间内动作保护线路。2、电气操作人员要认真执行规定，正确连接导线，要压牢、压实。各种开关触头要压接牢固，多股导线要用端子或刷锡后再与设备安装，以防加大电阻引起火灾。3、施工现场严禁使用电炉子。使碘钨灯时，与易燃物间距要大于30cm,尽可能使用36V碘钨灯；室内不准使用功率超过100W灯泡，严禁使用床头灯。4、 施焊时周围不能有易燃物，并备齐防火设备。电焊机要放在通风良好的地方。5、施工电梯、塔吊 龙门架等高大设备做好防雷接地。6、存放易燃物仓库内的照明装置一定要采用防爆型设备，导线设置、灯具安装、导线与设备连接均应满足有关规范要求。7、配电箱、开关箱内严禁存放杂物及易燃物。在总配电箱隔离开关的电源处引出消防电源，至消防水泵控制箱。8、施工现场一旦发生电气火灾时，扑灭火灾应注意以下事项：（1）迅速切断电源，以免事态扩大。切断电源时应戴绝缘手套，使用有绝缘柄的工具。当火灾离开关较远需剪断电线时，火线和零线应分开错位剪断，以免在钳处造成短路，并防止电源线掉在地上造成短路使人员触电。（2）当电源线因其它原因不能及时切断，需一方面派人去供电端拉闸，另一方面灭火时，人体各部位与带电体应保持一定充分的距离，必须穿戴绝缘用品。（3）扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火器，二氧化碳灭火器，1211灭火器或干燥砂子，严禁使用导电灭火剂进行补救。
