某住宅楼施工临时用电方案.doc

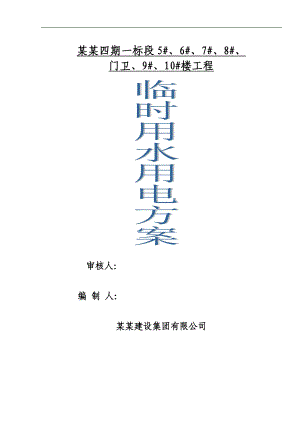

某某四期一标段5#、6#、7#、8#、门卫、9#、10#楼工程 审核人： 编 制 人： 某某建设集团有限公司 目 录第一篇 施工用电施工方案3一、编制依据3二、工程概况3三、施工临时用电概况4四、线路敷设：6五、配电设置要求7六、施工用电配电系统图8七、临时用电设施及线路安装11八、用电安全防护措施12九、触电安全应急措施13十、临时用电管理制度14十一、临时用电小组成员：17第二篇 施工临时给排水方案17一、编制依据17二、施工用水概况17三、施工临时给水计算17四、现场临时给水管布置18五、消防给水19第一篇 施工用电施工方案一、 编制依据1、根据工程的施工总平面图。2、根据该工程施工机具、照明总用电量。3、根据施工现场临时用电安全技术规范JGJ46。4、根据施工现场安全文明施工规范JGJ59-2011。5、某某四期一标段一区工程设计施工图。二、工程概况1、项目简介序号项目内 容1工程名称某某四期一标段5#、6#、7#、8#、门卫、9#、10#楼工程2工程地址3建设规模4建设单位5监理单位6勘察单位7设计单位8施工单位9承包范围本工程以发包单位提供的施工图、合同书及答疑、设计交底纪要、设计变更通知（或技术核定单）为准。10工期要求日历工期：暂定 463 天。(按各区施工合同为准）11质量要求一次性验收合格12安全文明目标争创重庆市南岸区安全文明工地13开工日期以开工报告日期为准2、工程概况2.1 本项目5#、6#、7#、8#、9#、10#楼为高层，门卫为地面上一层。总建筑面积约184247.18，耐火等级一级，抗震设防的烈度6度，设计使用年限为50年。2.2 单位工程组成如下表所示：工程名称建筑面积（）结构类型建筑层数建筑高度（米）建筑标高5号楼31964.21剪力墙33F/吊2层99.3±0.000=211.96号楼29202.64剪力墙33F/-2D99.3±0.000=211.97号楼29875.25剪力墙33F/-2D99.3±0.000=211.98号楼30119.1剪力墙33F/-2D99.3±0.000=211.99号楼31191.71剪力墙39F/-2D117.3±0.000=211.910号楼31191.71剪力墙39F/-2D117.3±0.000=211.9门卫30.24框架一层3.3/合计184247.18 2.3工程平面示意图: 详见工程总平面图（附后）。2.4地理位置及环境情况 本工程位于重庆市南岸区铜元局，施工场地基本平整到位。由于楼栋较多，施工分包单位较多、施工场地铺设较宽，现场的临时场地布置及协调工作将是本项目的重点和关键所在。施工用电根据业主指定的接入点接入。三、施工临时用电概况3.1本工程由乙方提供用电负荷量，经甲方指定配电室接出。本工程施工现场供电由主配电屏（3块：配电屏）进行供电。电源均由甲方总配电室接入我司自备配电屏，经仪表、总控开关、总保安器，然后分配至二级配电箱、末端配电箱，再供施工现场机械设备、施工用电。3.2电源接入我方配电房后，再专门设置接地装置作自然接地体，采用-40*4mm镀锌扁钢作接地引下线，接地体埋设深度不小于1.0m。引下线与配电柜金属壳体应可靠连接。塔吊基础均设防雷接地体，与接地专用线连通，由此分出TN-S系统的PE专用线。3.3现场施工用电按建筑物平面布置划分如下3个大的用电区域：门卫用电量较小，不计入 5#、6#楼为1#配电屏； 7#、8#楼为2#配电屏；9#、10#楼为3#配电屏；（生活用电量较小，不计入）施工用电量计算：1、1#配电屏施工用电计算：序号设备名称规格型号单位单机功率数量合计功率1塔吊QTZ63台40kw280kw 2施工电梯SC200/200台66kw2132kw3砼泵送机商品砼厂提供台110.0kw1110kw4竖焊机BX3-315-2台24.0 kw248 kw5电焊机BX2-315台24.0 kw248kw6调直机2.0T台7.5 kw17.5 kw7断钢机GJ-40台4.0 kw14 kw8弯曲机WJ-40台4.0 kw24 kw9振动机HI-650台1.1 kw22.2 kw10平板振动机HI-20台1.5 kw23 kw11砂浆搅拌机JDY-350台7.5 kw215 kw12圆盘锯MJ225台4 kw28 kw13型材切割机YS90L2台2.2 kw24.4kw14台钻Z4120/20mm台2.2 kw24.4 kw15潜水（加压）泵WO-50-20台1.5 kw23.0 kw16地下室及地面照明/30 kw17总用量： 503.5KW 其中: 电焊机功率为96 KW 电动机功率为377 KW 施工夜间及生活照明功率为30 KW 公式：S=1.10(k1P1/cos+k2P2+k3P3)式中：S：供电设备总需要量（KVA）P1：电动机额定功率（KW）P2：电焊机额定功率（KW）P3：施工生活照明功率（KW）cos：电动机平均功率因数取值0.75k1：电动机需要系数取0.7k2:电焊机需要系数取0.6k3：照明用电系数取0.9S=1.10×(0.7×377/0.75+0.6×96+0.9×30)=480.1KVA电流计算： P·1000 480.1×1000 Ij= = =729.3A 3·U 1.732×380配电负荷开关或分1块配电屏，采用800(A)级配电负荷总开关。2.2#、3#配电屏施工用电计算：同1#配电屏施工用电计算（略）.结论：根据业主提供的总容量是2300kvA（一标段和二标段），一标段一区用电总容量为290.53+480.1=770.63kvA。一标段二区总电总容量为480.1*2=960.2KVA。两区合计用电总容量为770.63+960.2=1730.83KVA，按施工机械总使用率为65%计算1730.83KVA*65%=1125.04KVA，满足要求（一标段和二标段用电将统筹考虑，统筹安排）. 四、线路敷设： 1、电源进入我司自备配电屏后，视为施工现场临时用电总控制屏。施工现场所有动力线路必须采用TN-S三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，经漏电保护开关保护(配置相应得空气开关和漏电保护器）。2、每个区塔吊线路均由各区配电屏引出，分别采用VV-3×35+2×16mm2电力电缆沿建筑物外边线架空或采用套红管埋地敷设，引至各区塔吊设塔吊配电箱引至各区的塔吊。3、各区主体施工用电由各区总配电屏引出，分别采用VV-5×25 mm2电力电缆线引入二级配电箱，供主体上升施工主要电源。4、各区砼泵机回路支线均采用VV-3×95+2×50mm2电力电缆引至砼泵机处，设砼泵机配电箱。因砼输送泵机功率大，启动电流大，该设备配有起动电气设备，施工现场设配电箱，箱内设250A空气开关和250mA漏电保护器，并分别每置五层设一配电箱，用并联方式供主体上升阶段和装修阶段施工，每层设一分电箱一闸一漏，保证安全。5、各区钢筋房用电电源均采用三相五线制VV-3×35+2×25mm2电力电缆，沿建筑物外边线架空或采用红管埋地敷设，引入钢筋加工房配电箱，由钢筋加工房配电箱分配达各单机配电开关箱。6、各区施工用人货电梯由各区配电层引出，采用VV-3*70+2*35电力电缆，沿建筑物外边线架空或采用套红管埋地敷设，引至各区电梯配电箱引至各区电梯。7、钢筋房对焊机处必须设置防爆灯,以免对焊机焊接时的火花焊渣将灯泡损坏而伤人。钢筋加工房内所有照明线路均穿PVC阻然线管敷设，加工房内所有设备用电缆均穿红管敷设。8、楼层安全通道采用24V低压照明灯，由楼梯间入口处穿PVC阻然线管DN20，沿楼梯间敷设。9、主体施工夜间照明主要采用380V/3000W镝灯，安装在塔吊塔身上，每台塔吊上安装镝灯1盏，塔臂上应安装碘钨灯，施工局部照明视情况，采用碘钨灯或低压行灯。 五、配电设置要求1、动力系统：分塔吊、搅拌机械、钢筋机械、地面施工机械、楼层机械和电焊机，除固定机械不作调整，移动机械可根据实际情况加设分支配电箱。2、由配电房的支干线到达各固定安装的分配电箱中，各分配电箱到达各分支箱或单机开关箱。3、各分配电箱到达各单机开关箱的距离不大于30.0m，单机开关箱距其控制的固定式用电设备水平距离不超过3.0m。4、各级配电箱中的断路器,漏电保护开关必须标明送电目标或所控制范围。5、总配电箱和开关箱中的两级漏电保护器的额定漏电动作电流和漏电动作时间合理配合，既有分级分段保护功能。对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特征，发现问题及时修理更换。6、 各级电气元件应装设在金属配电箱内，应牢固可靠，严禁开关横装。断路器的规格必须与电流相一致（外壳透明）。7、各级配电箱、开关箱必须具备防雨、防尘设施，设配电箱门设锁由专人保管。8、配电箱必须按照“三级分配二级保护”的原则安装布设（配置相应的空气开关和漏电保护器）。9、配电箱、开关箱装设在干燥、通风及常温场所，配电箱周围严禁堆放杂物。10、配电箱周围有二人同时工作的空间和通道，无任何碍操作机维修工作的物品；楼层移动箱布设应合理。 六、施工用电配电系统图 施工电梯配电箱DZ15LE250/3901 VV-3×70+2×35 DZ15LE250/3901 VV-3×70+2×35施工电梯配电箱 DZ15LE200/3901 VV-3×35+2×16塔吊配电箱DZ15LE200/3901 VV-3×35+2×16DZ15LE250/3901 VV-3×70+2×35塔吊配电箱DZ15LE100/3901 VV-3×25+2×16钢筋房配电箱DW101000二级配电箱二级配电箱DZ15LE100/3901 VV-3×25+2×16VV2x(3×185+2×95)DZ1563/3901 VV-3×16+2×16地下室照明配电箱DZ15LE200/3901 VV-3×35+2×16配电箱配电箱DZ15LE250/3901 BXR-3×95+2×50砼泵机配电箱一级配电箱DZ15LE-63/4901 VV-5×25末级配电箱HD-11-200末级配电箱DZ15LE-63/4901 VV-5×25DZ15LE-63/4901 VV-5×16VV-3×35+2×16备用DZ15-63/290 BV-3×6220/36BV-2×16施工通道照明配电箱系统图DZ15LE-63/3901 BXR -5×6至三级箱HD-11-100DZ15LE-63/3901 BXR -5×6V V-3×25+2×16至三级箱DZ15LE-63/3901 BXR -5×6至竖焊机二级配电箱系统图DZ15LE-20/2901 BV-2×2.5照明用电 DZ15LE-25/4901 BXR -4×4 HD-11-63动力用电VV-5×6三级配电箱系统图DZ15LE-63/3901 BXR -5×4断钢机弯钢机DZ15LE-63/3901 BXR -5×4DZ15LE-63/3901 BXR -5×4HD-11-200调直机DZ15LE-80/3901 BXR -3×10VV-3×35+2×25电焊机DZ15LE-63/3901 BXR -5×16DZ15LE-100/3901 木工房配电箱备用钢筋房配电箱系统图（） DZ15LE-250/3901 BXR -3×95+2×50泵机 HD-11200DZ15-20/2901 BV-2×4 VV-3×50+2×35照明砼泵机配电箱DZ15LE-200/4901 BXR -3×35+2×16塔吊 HD-11200镝灯VV -3×35+2×16DZ15-25/2901 BV-2×6塔吊配电箱系统图DZ15LE250/4901HD-11250 施工人货电梯DZ15LE20/2901 BV-2x2.5VV -3×75+2×35 照明 人货电梯配电箱DZ15LE-20/3901 BXR -5×2.5圆盘锯切割机HD-11-63DZ15LE-20/3901 BXR-5×2.5压刨机BXR -5×16备用DZ15LE-25/2901 BXR -5×4木工房配电箱系统图（铝塑加工房） 七、临时用电设施及线路安装1、室外线路架空敷设，电缆线沿围墙明装或埋地至各配电箱。2、架空敷设的线路在跨越人行道时不得低于4.0m，跨越车行道时不得低于6.0m。3、在配电房外设一组保护接地装置，线路末端设一组保护接地装置，每组采用L50×5镀锌角钢4根，2.5m长，埋地敷设，接地电阻小于4。4、各设备的接地PE线严禁串联，必须直接和PE干线相连接5、固定式配电箱、开关箱的下底与地面垂直距离大于1.3m，小于1.5m；移动式配电箱、开关箱的下底与地面的垂直距离大于0.6m，小于1.5m。6、供电系统采用三级配电，两级保护。末端配电箱、开关箱必须装漏电保护器。其额定漏电动作电流为30mA，动作时间0.1s（外壳透明）。7、各配电箱内的开关必须标示清楚其控制的设备或下一级配电箱。8、线路的A、B、C三相用黄、绿、红色电线，零线采用兰色，PE线采用黄绿双色线。9、室内壁挂式灯具安装高度不低于2.4m。10、楼层固定配电箱设在楼层过道，利用移动电箱作用电分配线路敷设：由各层间安装固定支架穿塑料管垂直敷设于墙体外。电箱与电箱作交转供应电源。八、用电安全防护措施1、各级配电箱的用电、电源必须设置漏电保护器，末端应设置保护开关，动作电流不能大于30mA。振动机、潜水泵及手持式电动工具应选用15mA漏电动作电流保护开关。2、所有的配电箱、开关箱在使用过程中严格按以下操作程序进行：2.1送电操作：总配电柜分配电箱单机开关箱用电设备。 2.2停电操作：用电设备单机开关箱分配电箱总配电柜。3、各级电气元件应装在配电箱内，牢固可靠，严禁开关横装。电气开关及熔断丝的规格必须与设备功率匹配。4、固定设置的配电箱，箱距地面不小于1.4M，各级配电箱、开关箱必须具备防雨措施，设门设锁并由电工保管。5、配电箱必须按照“三级配电二级保护”的原则安装布设。6、配电箱周围严禁堆放杂物，应安装在操作方便安全的位置。7、配电房必须设置有2个1211型灭火器。8、现场值班维护电工必须每天对各配电箱及其线路用电设备进行巡视检查，并作好当班的巡视记录。9、在用电设备检修时，必须先断电源再作检修，严禁带电操作。对配电室内电器开关进行检修时必须两人在场，一人操作，一人监护。10、杜绝在钢管上绑扎，无保护层的拖地线敷设。11、定期检查电气设备的绝缘电阻情况，工作接零接地是否牢固可靠。12、配电箱、开关箱每周检修一次，维修时将前一级电源开关分闸断电并挂停电标志牌。13、配电房严禁堆放杂物，非工作人员不得随意进入。14、露天配电箱必须有防雨、雪、雾措施。15、操作人员必须持证上岗。16、严禁工作零线做PE接地保护线。17、各用电设备的线路安装、开关接线必须由电工操作。18、宿舍及施工现场内严禁私拉乱接电线。19、加强宿舍区用电管理，严禁在宿舍内使用电炉、电炒锅、电饭堡、水乌龟、电热杯。严禁采用电灯烘烤衣物。20、加强对民工的安全用电常识的教育。21、建立安全用电技术档案，由专人收集整理。九、触电安全应急措施1、脱离电源当发现有人触电，不要惊慌，首先要尽快切断电源。注意：救护人千万不要用手直接去拉触电的人，防止发生救护人触电事故。脱离电源的方法。应根据现场具体条件，果断采取适当的方法和措施，一般有以下几种方法和措施：1.1如果开关或按钮距离触电地点很近，应迅速拉开开关，切断电源。并应准备充足照明，以便进行抢救。1.2如果开关距离触电地点很远，可用绝缘手钳或用干燥木柄的斧、刀、铁锹等把电线切断。注意：应切断电源侧（即来电侧）的电线，且切断的电线不可触及人体。1.3当导线搭在触电人身上或压在身下时，可用干燥的木棒、木板、竹杆或其它带有绝缘柄（手握绝缘柄）工具，迅速将电线挑开。注意：千万不能使用任何金属棒或湿的东西去挑电线，以免救护人触电。1.4如果触电人的衣服是干燥的，而且不是紧缠在身上时，救护人员可站在干燥的木板上，或用干衣服、干围巾等把自己一只手作严格绝缘包裹，然后用这一只手拉触电人的衣服，把他拉离带电体。注意：千万不要用两只手、不要触及触电人的皮肤、不可拉他的脚，且只适应低压触电，绝不能用于高压触电的抢救。1.5 如果人在较高处触电，必须采取保护措施防止切断电源后触电人从高处摔下。2、 伤员脱离电源后的处理2.1触电伤员如神志清醒者，应使其就地躺开，严密监视，暂时不要站立或走动。2.2触电者如神志不清，应就地仰面躺开，确保气道通畅，并用5秒的时间间隔呼叫伤员或轻拍其肩部，以判断伤员是否意识丧失。禁止摆动伤员头部呼叫伤员。2.3坚持就地正确抢救，并尽快联系医院进行抢救。十、临时用电管理制度 （一）用电管理总则1.临时用电必须按施工现场临时用电安全技术规范JGJ46-88施工。2.必须建立施工现场临时用电安全技术档案。3.安装、维修或拆除临时用电工程，必须由持证电工完成，电工等级应同工程的难易程度和技术复杂性相适应。4.电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。（该工程配3名专职电工，并持证上岗，有关证件复印件附后）（二）安全距离与外电防护1.外电线路：指施工现场临时用电线路以外的任何电力线路。1.1不得在高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。1.2安全距离：1）在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kV 不小于4m，110kV 不小于6m，35110kV不小于8m。架空导线最大弧垂与施工现场地面最小距离不小于4.0m与机动车道不小于6.0m。2）起重臂或被吊物边缘（建筑物）与10kV的架空线路水平距离不小于3m。3）机动车道与外电架空线路交叉的最小距离1kV以下为6m，10kV 以下为7m。1.3外电防护1）达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。2） 带电体至遮栏的安全距离10kV 应大于95cm，35kV 应大于115cm。3） 带电体至栅栏（封闭）的安全距离10kV 应大于30cm，35kV应大于50cm。4） 在架设防护设施时，应有电气技术人员或专职安全员监护。5） 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。2.供电路线1） 线路敷设1、临时用电缆线路必须采用埋地引入建筑物内，严禁沿着地面敷设。电缆垂直敷设的位置充分利用在建工的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。 0.72电缆在室处直接埋地敷设的深度不小于0.6m，并在电缆上加套红管且上下各均匀敷设不小于50mm厚的细砂，然后覆盖硬质保砖护层后覆土。2）接地与防雷1、PE线除必须在总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。2、在TN-S系统中保护零线每一处重复接地装置的接地电阻值不得大于10.3、做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地.4、施工现场内所有防雷装置的冲击接地电阻不大于30.（三）电缆线路1.电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。2.电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。3.橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。（四）配电柜（盘）、配电箱及开关箱1.配电系统应设置总配电柜（盘）和分配电箱，实行分级配电。2.配电箱：动力配电箱与照明开关箱宜分别设置，如合用一个配电箱，动力和照明线路应分别设置。3.总配电箱应设在靠近电源的地区，分配电箱应装在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定用电设备的水平距离不宜超过3m。4.配电箱、开关箱应采用铁板或优质绝缘材料制作。安装应端正牢固，箱下底与地面的距离在1.31.5m之间。 移动式开关箱应装在坚固的支架上，下底离地面0.61.5m。进出线必须采用橡皮绝缘电缆。5.配电箱、开关箱内的开关电器（含插座）应紧固在电器安装板上，并便于操作（间隙5cm）不得歪斜和松动。电线应用绝缘导线，剥头不得外露，接头不得松动。6.箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子分设。7.箱体的金属外壳应做保护接零（或接地），保护零线必须通过接线端子板连接。8.配电箱、开关必须防雨、防尘。导线的进线口和出线口应设在箱体的下底面，并要求上部为电源端，严禁设在箱体的上顶面、侧面、后面或箱门处。9.进、出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。（五）电器装置的选择1.配电箱、开关箱内的电器设备必须可靠完好（外壳透明），不准使用破损、不合格的电器。熔断器的熔体应与用电设备容量相适应。2.总配电箱或分配电箱均应装设总闸隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）；以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。3.每台设备应有独立的开关箱、实行一机一箱一闸一漏制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。4.现场用电设备除做保护接零外，都必须在设备负荷线的首端处安装漏电保护器。5.手动闸刀开关只允许用于控制照明电路和容量不大于5.5kW的动力电路作直接启动。容量大于5.5kW 的动力电路应采用自动开关电器或降压起动装置控制。（六）使用与维护 1.所有开关箱门应配锁，专人负责，开关箱应标明用途所控设备。 2.配箱、开关箱每月检查维修一次，必须由专业电工进行。电工必须按规定穿戴好防护用品和使用绝缘工具。 3.送电操作过程：总配电箱-分配电箱-开关箱；停电操作过程：开关箱-分配电箱-总配电箱（特殊情况除外）。 4.施工现场停电1h 以上时，应切断电源，锁好开关箱。 5.配电箱、开关箱内不得放置任何杂物，并应保持清洁。 6.熔断器的熔体（保险丝）更换时，严禁用不符合规格的熔体或其他金属裸线代替。（七）接地1.在施工现场专用的中心点直接接地的电力线路中，必须采取接地保护系统。电器设备的金属外壳必须与专用保护地线连接。专用保护地线应由工作接地，配电室零线或第一级漏电保护器电源侧的零线引出。 2.接地体应采用角铁、镀锌铁管、或圆钢、长度1.52.5m，露出地面1015cm，接地线与垂直接地体连接应采用焊接或螺栓连接，禁止采用绑扎的方法，塔机、外脚手架接地电阻不得大于4欧。3.现场所有用电设备，除做保护接地外，必须在设备负荷线的首端处设置漏电保护装置。4.各部位作业前必须进行专项的技术交底并形成文字资料。5. 工地配电必须按TN-S系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用黄绿双色线。严格与相线、工作零线相区别，严禁混用。 6、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至工地各分配电箱电源回路，采用BV铜芯导线架空或套钢管埋地敷设。(3)引至施工楼层用电，在建筑物内预留洞，并套PVC塑料管引上，不准沿脚手架敷设。 十一、临时用电小组成员： 项目成立以项目经理任组长，安装技术负责人任副组长，维护电工为组员的临时用电领导小组，以确保施工用电的安全和正常。第二篇 施工临时给排水方案一、 编制依据1、根据现场的施工总平面图布置图。2、根据工程的工程量、劳动力人数、施工机械数量等。3、根据现场周边市政给排水管网。4、某某四期一标段工程设计施工图。二、施工用水概况本工程由甲方指定市政水源，用不小于DN100给水管接入施工现场，本工程施工用水主要有以下几方面：生产用水、施工机械用水、施工现场生活用水、消防用水等。现场用水分为生活用水和生产用水。其中生产用水按建筑物平面布置和临时设施的平面布置分为3个用水区域。（1区：5#、6#楼，2区：7#、8#楼，3区：9#、10#楼供水区域接用。）三、施工临时给水计算1、施工用水根据本工程量、所需劳动人数、施工机械及招标文件等情况，对施工用水作如下设计：1.1施工用水量计算（1）施工用水本工程采用商品砼，施工用水主要为砼养护用水和砂浆拌合用水，用水量取 q11.5L/S。（2）机械用水 其中： q2机械用水量 Q2同一种机械台数 N2施工机械台班用水定额N2=300L/8×3600K1用水修正系数K1=1.1K3施工机械不均衡系数K3=2.0（3）现场生活用水 其中： q3施工现场生活用水量 P1施工现场高峰昼夜人数450人 N3施工现场生活用水定额N3=60L K4施工现场用水不均衡系数 K2用水不均衡系数 b每天工作班数1（4）消防用水量Q消=10L/S（5）总用水量： Q=q1+q2+q31.5+0.04+0.31.84L/SQ消，故:总用水量取Q = 10L/S。（6）水源管径计算： 其中： D配水管直径 mm Q总用水量 （Q=10L/S） V管内水流速度（取经济流速V=2.5m/S） 结论：根据业主指定水源，出水口管径（由于区域面积较大，主供水管按DN100设定）为75，满足基础施工用水要求，在主体施工时应按5#、6#、7#、8#、9#、10#、门卫实际情况分别设置管道加压泵或设水池，采用扬程110.0m的加压水泵供水措施。四、现场临时给水管布置1、从业主提供的水源中，接出一根DN100的水管作为施工现场临时供水主管，可满足现场的施工及生活用水要求。在业主供水水源解决后按5#、6#、7#、8#、9#、10#、门卫3个用水分区在接出一根DN75的水管，设专用消防用水管道接口，可满足消防要求。2、本工程用水分为两个大的功能区，生活用水区和生产用水区。2.1生活用水区采用DN50的PPR冷水管作为给水主管，由主管接至卫生间、厨房、洗衣台等用水点的管道采用DN25的PPR冷水管，各配水点安装DN15的水嘴。2.2生产用水分为5个大的区域。主体(5#、6#、7#、8#、9#、10#楼)6栋建筑分别为3个用水区域。为满足消防高层供水，现场增设储水池、水泵供水，主体楼层给水从结构柱边向上敷设DN50水管，每层接出DN20分水管，其余支管均为DN15，各配水点安装DN15的球阀控制。因采用市政供水，生活用水、生产用水的水质符合用水水质标准。钢筋加工场和搅拌场采用DN25的PPR冷水管敷设，各配水点安装DN15的球阀控制。由主干管至各用水区的管路上安装相应阀门控制，各阀门处设有活接头，以便于检修。五、消防给水采用生产用水和消防用水合用一个系统，现场防火采用消火栓系统。 1、现场消火栓布设 现场消防干管环状布置，消火栓的直径65mm，配备水龙带为 25米，充实水柱为10米，则消火栓保护半径R = 25×0.9 + 0.71×10 = 29.6m，沿施工场地布置，具体位置见平面图。 2、楼层消火栓布设每根立管每层分别设置一个消火栓接口,可满足要求。六、现场排水排水沟沿建筑物四周边沿及临时施工道路布置（排水沟断面尺寸300×300-600），必要时设UPVC管连接，直线段每隔20m设置一个沉砂井，卫生间排水采用分流制，粪水排至临时化粪池，采用塑料管暗埋或暗沟再排入业主指定的排水管井。
