某公寓楼屋面工程施工方案.doc

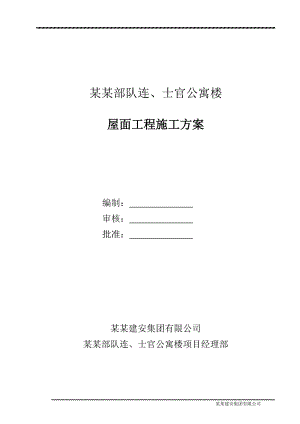

某某部队连、士官公寓楼屋面工程施工方案编制： 审核： 批准： 某某建安集团有限公司某某部队连、士官公寓楼项目经理部目 录一、编制依据2二、工程概况2三、屋面工程施工41、施工部署42、施工准备43、施工要点54、施工方法5四、质量控制措施及注意事项11五、成品保护措施12六、安全保证措施13七、细部做法及附图13一、编制依据1、施工图纸。2、规范（1）工程测量规范（GB50026-93）（2）建筑工程施工质量验收统一标准（GB 503002001）（3）钢筋混凝土结构设计规范（GB50010-2002）（4）混凝土结构工程施工质量验收规范（GB50204-2002）（5）建筑工程质量评定标准（GBJ302-88）（6）屋面工程质量验收规范（GB50207-2002）（7）建筑装饰装修工程质量验收规范（GB 50210-2001）（8）建筑工程施工质量验收统一标准（GB 503002001）（9）建筑地面工程施工质量验收规范（GB 502092002）（10）中华人民共和国安全生产法、中华人民共和国建筑法、建设工程安全生产管理条例、安全生产许可证条例二、工程概况根据图纸设计，各部位作法统计如下： 楼层部位作法施工界面屋面屋面屋4平瓦坡屋面1、15厚（最薄处）1:1水泥砂浆粘贴平瓦。2、35厚C20细石混凝土找平层，内配4双向间距150钢筋网与预埋10锚筋绑扎。3、挤塑聚苯板砂浆粘贴保温层。4、刷基层处理剂一道。5、20厚1:3水泥砂浆找平。6、防水层：1.5厚合成高分子防水涂料。7、20厚1:3水泥砂浆找平。8、素水泥浆一道。9、钢筋混凝土屋面板，板内在檐口及屋脊部位预埋10锚筋一排间距1500.坡屋面屋面15水泥砂浆平屋面1、25厚1:2.5水泥砂浆抹平压光1*1m分格，密封胶嵌缝。2、隔离层（干铺玻纤布或低强度等级砂浆）一道。3、防水层：3厚高聚物改性沥青防水卷材。4、刷基层处理剂一道。5、20厚1:3水泥砂浆找平。6、保温层：80厚挤塑聚苯板。7、防水层：1.5厚合成高分子防水涂料。8、刷基层处理剂一道。9、20厚1:3水泥砂浆找平。10、40厚（最薄处）1:8（重量比）水泥珍珠岩找坡层2%。11、钢筋混凝土屋面板平屋面三、屋面工程施工1、施工部署（一）、进度计划安排 详见月进度计划。（二）、施工组织（1）劳动力安排 本屋面工程的找坡层、保温层、找平层由主体施工队伍施工。防水层选择有资质的分包施工队伍。（2）垂直运输 所有材料利用外用升降梯进行垂直运输，根据工期要求，视进度情况，必要时采用人工倒运。2、施工准备（一）、现场材料准备（1）保温材料：保温材料（80厚挤塑板）必须具备合格证、质量检验报告。（2）找坡材料：珍珠岩，所使用的材料必须符合要求，且必须具备材料出厂合格证。（3）防水材料：其质量是保证防水成功的关键所在，对防水材料一定严格把关，所使用的材料必须符合要求，进场时具备材料出厂合格证、检测报告、使用说明书，材料分批进入现场后，及时报验，按规定进行现场抽查复试，待复试合格且完成材料报验后方可使用。（4）面层材料：C20混凝土，内配4150单层双向钢筋网。（二）机具准备 （1）混凝土搅拌机、小型平板振动器、平锹、手推车、木杠、铁抹子、木抹子、笤帚、搅拌器。（2）热熔工具（SBS卷材）：喷枪、喷灯及配套燃料汽油、煤气。（3）配套工具：分包自备。（4）消防器材：干粉灭火器、砂袋、水等。3、施工要点各道工序的基底必须清理干净，不得有任何杂物，基层符合要求、经验收后进行下道工序。屋顶楼层与电梯间墙体相接处的阴角、穿屋面管道根部抹成八字角，所有阳角抹成圆角。雨水口管道根部做凹槽。1、屋面找坡层要求屋面结构施工完毕，并办理完验收手续。找坡材料必须严格按配比搅拌均匀后摊铺，拉线贴饼保证屋面坡度，最薄处不得小于30mm。2、屋面防水层：（1）检查防水基层，应达到验收规范的要求，办好隐检报验手续。防水基层表面必须干燥，含水率小于9%，简易测试方法：用1m见方的卷材铺在平坦的找平层表面，4h后揭开检查卷材和被覆盖的找平层表面：找平层上均无水印才可进行防水施工。（2）找平层必须压光平整，不得积水。管道根部，墙根部要符合设计要求及施工规范规定。找平层要留置分格缝。（3）屋面防水层铺贴、涂刷要与基层粘结牢固，搭接宽度、搭接方向符合要求。3、屋面保温层：（1）屋面清理干净，保持干燥、穿屋顶的管道根部，用细石砼填塞密实，作好转角处理，将管道根部固定，雨水口等处堵严，防止杂物落入。（2）施工前屋面表面应平整，无蜂窝、麻面、鼓包、剥落、裂缝等现象，模板板缝用砂轮打磨，局部不平应抹成顺坡。（3）块状保温材料要错缝铺设。4、细部节点做法：泛水的处理；坡屋面檐沟、防水收口、出屋面管道、烟风道根部及防水处理。4、施工方法（一）工艺流程坡屋面：1、15厚（最薄处）1:1水泥砂浆粘贴平瓦。2、35厚C20细石混凝土找平层，内配4双向间距150钢筋网与预埋10锚筋绑扎。3、挤塑聚苯板砂浆粘贴保温层。4、刷基层处理剂一道。5、20厚1:3水泥砂浆找平。6、防水层：1.5厚合成高分子防水涂料。7、20厚1:3水泥砂浆找平。8、素水泥浆一道。9、钢筋混凝土屋面板，板内在檐口及屋脊部位预埋10锚筋一排间距1500.平屋面 1、25厚1:2.5水泥砂浆抹平压光1*1m分格，密封胶嵌缝。2、隔离层（干铺玻纤布或低强度等级砂浆）一道。3、防水层：3厚高聚物改性沥青防水卷材。4、刷基层处理剂一道。5、20厚1:3水泥砂浆找平。6、保温层：80厚挤塑聚苯板。7、防水层：1.5厚合成高分子防水涂料。8、刷基层处理剂一道。9、20厚1:3水泥砂浆找平。10、40厚（最薄处）1:8（重量比）水泥珍珠岩找坡层2%。11、钢筋混凝土屋面板注意事项：在屋面找坡施工前必须对屋面起坡高度以及最后完成面标高进行计算，并核查是否与屋面管井洞口、设备基础高度矛盾。（二）施工步骤1、基层清理基层清理前屋面水落口及女儿墙伸缩缝应处理完毕，涂膜防水层的基层应满足相关要求：基层必须坚实、平整、清洁、干燥，如有漏水处，应进行堵漏修补，表面不得有大于0.3mm的裂缝，施工前应将其表面的泥土、灰尘、浮浆、油污等清除干净，突出的浆块要铲除是：凹陷处、麻孔等应用砂浆批嵌补平。2、1.5厚防水层（1）编制标准：根据国标屋面工程技术规范GB502071994、国标屋面工程质量验收规范GB502072002、国标地下工程防水技术规范GB502082001、国标地下防水工程质量验收规范GB502082002涂膜防水层技术执行。主材聚胭脂防水涂料符合JC/T8942001标准。（2）JS复合防水涂料的技术性能 项 目要 求固体含量（液料：粉料=10：7）65%干燥时间表干4h不粘手实干8h无粘着拉伸强度（20）1.5MPa断裂伸长率（20）150%低温柔性r =5mm-10无裂纹不透水性压力，0.3MPa不渗漏时间，30min粘结强度干燥基面1.0潮湿基面1.0（3）本工程选用的聚胭脂防水涂料。材料进场须提供合格证，并应现场抽样送检，检测合格后方可用于施工。施工前按第前条进行基层清理。（4）工具准备：铁铲或铁锹、扫帚、辊筒刷、刮板、搅拌器、刷子。（5）注意收听天气预报，不得将施工安排在雨日。（6）施工工艺流程：配置聚胭脂防水涂料基层清理（含打底）涂刷底涂第一道涂膜第二道涂膜第三道涂膜打底：根据现场情况，若有干燥且吸水的基面，则应进行打底处理。按照比例配制打底料。用滚刷均匀滚涂，至不漏白底为准。滚涂中应不时搅拌，以防沉淀。若有新浇筑的潮湿混凝土基面则不要打底处理。刮涂聚胭脂防水涂料：设计要求涂膜厚度1.5mm，则需刮涂三度。配料：采用液料的配合比进行现场配制。用电动搅拌器搅拌均匀直至料中不含团粒。搅拌后的防水涂料须在2小时内全部用完。一般立面料应少加或不加水。平面料则应适量加水，以确保涂膜面平整。刮涂施工：先结点，再复杂，再平面，顺序施工。二层间隔时间为8小时，以涂膜面不粘手为准。涂层应平整无汽泡。1.5mm厚涂膜需刮涂三度涂料。（7）技术要求涂膜防水层应根据防水涂料的品种分遍分层涂布，不得一次涂成。应在先涂布的涂层干燥或固化成膜后，方可涂布后一遍涂料。涂膜防水层的施工顺序应按“先高后低，先远后近”的原则进行，同一屋面上先涂布阴阳角的排水较集中的水落口、天沟、檐口、天窗下等节点部位，再进行大面积涂布。各遍涂层之间的涂布方向应相互垂直。涂层间每遍涂布的退槎和接槎应控制在50100mm。涂膜收头应用防水涂料多遍涂刷密实或用密封材料封严。水落口杯与基层交接部位应作密封处理，水落口周围直径500mm范围内的坡度不应小于5%，并用防水涂料或密封材料涂封，涂封厚度不应小于2mm；涂膜防水层伸入水落口杯内不应小于50mm。女儿墙压顶应做防水处理，涂膜防水层应涂过女儿墙压顶。防水层不得有裂纹、脱皮、流淌、鼓泡、脱落、开裂、孔洞、收头不严和胎体增强材料裸露、皱折、翘边等缺陷。涂膜不可在5以下施工，也不可在雨中施工。成膜前（施工后12小时内）不能受雨水浇淋。其它工序应在涂膜完成两天后进行，以防损坏未充分固化的防水层。（8）质量验收： 涂膜防水层不应有堆积、裂纹、翘边、鼓泡、分层现象，涂层平均厚度达到设计要求的1.5mm，在实际测量（针刺法）中，允许有30%的测点厚度不低于设计要求的85%。本工程须做蓄水试验，观察24小时，室内以无渗漏为合格。3、珍珠岩找坡层施工(1)屋面结构板预留洞口先凿毛，做成倒八字形，用同楼层混凝土强度等级相同的吊模堵洞,混凝土浇捣密实。将屋面上各类设备基础的棱角(阳角)和各类方形设备基础的棱角做成圆弧角(R=50mm)，并磨平。(2)根据水落口位置及设计坡度绘制屋面找坡平面图，将图示屋面排水分水线及找坡层分格缝位置线测放在屋面板上。在分水线上做出最低和最高处的厚度标志墩，其间拉线加密标志墩.标志墩用C20细石混凝土堆成,双向间距1.5m。(3)提前对珍珠岩进行闷透根据试验室提供的施工配合比，每次拌制2袋水泥。准确计量所需的珍珠岩、水、砂用量，随拌制,随运输,随铺平，随找坡，用大杠刮平，木抹子拍实，搓平。原则上采用原浆收光。原浆不足时可加铺1层1:2水泥砂浆，混凝土表面做二次抹压成活。珍珠岩找坡成型后及时覆盖塑料薄膜进行保湿养护，养护时间7d。4、水泥砂浆20厚找平层施工（1）水泥砂浆所用材料：水泥：强度等级采用32.5级普通硅酸盐水泥；砂：采用中砂，含泥量不大于3%，不含有机杂质，级配良好。水泥砂浆体积比：1：3（2）找平层施工时应将基层表面清理干净，并进行浇水湿润，以利于基层与找平层的结合。（3）在抹找平层的同时，凡基层与突出屋面结构的连接处、转角处，均应做成半径为3050mm（现场可按半径50mm）的圆弧或斜长为100mm的钝角，立面抹灰高度应符合设计要求但不得小于250mm。（4）养护：找平层抹平、压实以后12h可浇水养护。 5、SBS改性沥青卷材防水层施工（满铺法）(1)在基层清理后，做好验收.基层处理剂要拌制均匀，涂刷均匀，不露底，方可进行下道工序施工。(2)用卷尺测量屋面铺贴宽度,定出卷材顺铺方向，按照卷材宽幅减80mm分格画线。 (3)先对女儿墙、水落口、管根、天沟、檐沟、设备基础、阴阳角等细部做加强层，每边宽度250mm，阴阳角圆弧半径50mm。铺贴立墙上屋面完成面的卷材高度250mm。 (4)将卷材按铺贴长度进行剪裁卷好，备用薄膜面向下。操作时将备好的卷材，用30mm的管穿入卷心，卷材端头对齐开始铺贴，点燃汽油喷灯，加热基层与卷材交接处，喷枪距加热面保持300mm左右的距离，往返均匀喷烤。当卷材的沥青刚刚熔化时，手扶管心两端向前缓缓滚动铺设。要求用力均匀，不窝气，必须压实、压平。铺设压边宽度应掌握好，铺贴顺序应由下而上进行。卷材搭接缝处用喷灯加热，压合至边缘挤出沥青胶。卷材末端收头用橡胶沥青嵌缝膏嵌固填实。卷材搭接长、短边80mm，相邻两幅卷材短边搭接缝错开，其间距应不小于幅宽的1/3。接缝部位必须距阴阳角200mm以上。 (5)屋面做完防水层进行蓄水试验用卷材密封水落口，再进行蓄水，水位离最高处防水层20mm为止。蓄水24h后，以不渗漏为合格。并应做好第2次蓄水隐蔽验收记录。6、挤塑板保温层施工（1）本工程屋面均采用40mm厚挤塑板，导热系数0.030W/mK，压强F250。（2）本工程采用40mm厚挤塑板，材料具有高抗压、轻质、不吸水、不透气、耐腐蚀、不降解等特点，铺贴时必须保证基层平整，铺贴时与防水层之间不需要做任何粘合处理；如工程式需要粘合处，可用沥青胶进行粘合，为进行定位固定，可用塑胶粘合剂进行固定。板对板之间的缝隙必须用封箱胶带贴平，这样可有效防止保护层水泥砂浆固化后发生沿板缝出现裂缝的问题。 （3）挤塑板采用满铺，从一边开始铺设块状保温材料，在雨水口处半径50cm范围内不铺设聚苯板；板块紧密铺设、铺平、垫稳，保温板缺棱断角处用同类材料碎块嵌补。 （4）注意事项：挤塑板保温层施工时，应注意保护SBS防水层。7、隔离层施工干铺一层无纺布隔离保护层，在浇筑混凝土时随浇筑随铺设。8、钢筋细石混凝土保护层施工（1）分格缝的设置按规范要求细石混凝土保护层设置纵横向间距不大于6m的分隔缝，另上人屋面分格缝的设置还应考虑面砖排版的位置以及美观要求，并应弹线设置。细石混凝土保护层与女儿墙间应预留30mm宽的缝（用苯板隔离），并用密封材料（防水油膏）嵌填严密。细石混凝土与设备基座及出屋面管井等也应留设30mm缝。缝内嵌填密封膏。 分格缝宽为20mm。分格缝采用挤塑板，在防水混凝土施工时进行拉线放置，每个分格内部应按不大于2米设置标高控制垫块，挤塑板用3cm高的水泥砂浆固定，上人屋面分格缝应根据面砖的排版进行留设，由于面砖规格目前业主没有最后确定，面砖的排版应在挤塑板保温层施工之前完成。（2）钢筋网片施工按设计要求，钢筋网片采用6150单层双向绑扎钢筋网片，保护层不小于10mm。现场须制作带扎丝的12厚砂浆垫块绑扎于钢筋网上，严禁不与网片绑扎直接垫于其下。分格缝处钢筋网片要断开。钢筋网片要根据分格缝的留设进行分片，网片边缘距分格缝中心25mm。施工时注意钢筋网片的保护工作。如果采用手推车运送细石混凝土，必须铺走道板或废旧多层板，以防止对钢筋网片及分格缝挤塑板的破坏。（3）细石混凝土的浇筑屋面保护层均采用40厚C20细石混凝土。浇筑混凝土前，应将隔离层表面浮渣、杂物清除干净，检查隔离层质量及平整度、排水坡度和完整性；支好分格缝模板，标出混凝土浇捣厚度。混凝土应用木抹子搓毛并找平。注意：混凝土终凝后应及时将分格木条松动，并仍放于原位，以防止下道工序的砂浆漏入。四、质量控制措施与注意事项（一）质量控制措施施工中坚持工序间层层把关，作好自检发现问题及时处理。为确保本工程的屋面施工质量和进度，特成立以下的质量管理体系：由项目经理、生产经理、项目工程师、安全总监组成领导小组，小组成员由片区长、分包技术负责人、质量员、安全员、消防员等组成。全面负责本工程的质量、安全和进度等问题。（二）质量注意事项1、严格验收保温层、找平层的工序质量，每道工序提前报验，合格后方可进入下道工序，按程序操作不得违章。2、防水层基层必须干燥，严格卷材搭接尺寸，保证女儿墙壁面卷材铺贴垂直度，采用定点弹线铺贴， 杜绝余铺跑线，影响卷材搭接尺寸。3、卷材与基层之间的接缝部位，粘接要牢固，不得有皱折、空洞、脱皮、滑动、起鼓等现象。确因基层局部不平，造成空鼓起泡，用开刀拉开放气，重新粘结卷材防水层，使之贴牢、压实，再将大于开刀拉开边缘200mm宽范围内的四周的铺贴卷材一道。4、出屋面透气管、烟风道、排水口周围和卷材收头处应密封牢靠严实。（三）质量标准1、保证项目（1）保温材料强度、密度、导热系数必须符合设计要求和施工规范规定。（2）找平层坡度必须符合设计要求和施工规范的规定。（3）SBS的品种、性能必须符合设计要求和施工规范的规定。 （4）屋面卷材防水层严禁有渗漏现象。（5）防水的坡度必须符合设计要求。2、基本项目（1）板状保温材料应紧贴基层：保温材料紧贴基层，铺平垫稳；上下层一定错缝饼嵌填密实。 （2）水泥砂浆找平层与基层结合牢固，不得有脱皮和起砂等缺陷。（3）分格缝的留设位置和间距应符合设计要求和施工规范规定。（4）找平层与突出屋面结构的连接处和转角处应做圆弧型且整齐平顺。（5)卷材防水层的表面平整度应符合排水要求和无积水现象。（6）铺贴的卷材不露底、不堆积，搭接尺寸应准确接缝和末端处理必须封严，不得有扭曲、皱折、翘边、脱层的缺陷。（7）卷材附加层、泛水立面收头等做法应符合施工规范规定。（8）泛水做法正确，分格缝的位置和间距符合施工规定、缝格平直。五、成品保护措施1、内排水口及排气道要进行封堵，防止杂物进入堵塞。2、在防水层上凿洞打孔要仔细，及时处理孔部防水。在未加保护的防水层上禁止推小车，不得在未保护的防水层上堆放物料。3、找坡层、找平层未达到要求铺贴卷材强度时，禁止上人和进行其他作业。4、找坡层、找平层达到强度要求后，临时堆放材料应分散堆设。5、无关人员不得进入未保护的防水层作业，必须进行检查和其它工种施工人员进入时，对防水层有保护保证措施。6、因交叉作业施工和无意碰撞，造成防水层损坏穿孔，应及时告知，进行及时修补。六、安全保证措施1、防水材料和工具应在每天施工完后，放回库房，不得随地乱放，库房要备好灭火设备。2、施工现场及库房，严禁烟火。3、所有进入防水施工现场人员，一律穿软底鞋，严禁穿硬底鞋进入防水施工现场。4、施工前对进入现场施工人员进行现场安全教育，施工人员必须持证上岗，并遵守现场各项安全管理制度。5、施工时按规定穿戴劳动保护，防护用品，按防水施工规程作业不得违章。6、现场防水材料应分类别，存入时保持安全距离。7、遇雨天和五级以上大风停止防水施工。8、严禁从上向下坠物料，进出作业面走专用安全通道。9、在热熔使用喷灯是要注意所使用的喷火装置必须处于良好状态，切忌自行改装装置。使用喷火装置前，必须检查并紧固所有固定点。切忌在汽油易积的封闭环境下施工。并以下情况不许使用喷枪（1）当基层刚铺刷可熔性材料时。（2）靠近任何易燃物质时。（3）靠近装有易燃液体或物质的容器时。（4）直接接触可燃物时。（5）易燃物质靠近明火时。七、细部做法及附图（一）、细部做法1、檐口部位、平屋面与楼梯间墙面相交部位的防水卷材上卷高度不低于250mm，在混凝土墙体上留设凹槽，在凹槽上部设挑檐，挑檐出墙面80MM,防水卷材收头于凹槽下，挑檐口下端用水泥砂浆抹处鹰嘴和滴水槽。详见附图2、水落口固定牢固。在水落口杯周围500mm范围内找5%坡度以利排水，并采用防水涂料或密封膏涂封严密，避免水落口处开裂。3、管根部抹成半径5cm的圆弧并作附加层。（二）附图1、水落管防水做法:2、女儿墙及风道墙面防水收头做法:3、防水上反女儿墙做法图
