南水北调渠道土建及金结电气设备安装工程施工组织设计..doc

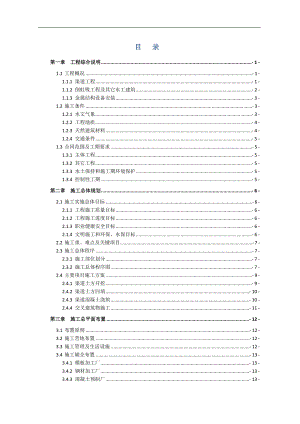

目 录第一章 工程综合说明- 1 -1.1 工程概况- 1 -1.1.1 渠道工程- 1 -1.1.2 倒虹吸工程及其它水工建筑- 2 -1.1.3 金属结构设备安装- 3 -1.2 施工条件- 3 -1.2.1 水文气象- 3 -1.2.2 工程地质- 4 -1.2.3 天然建筑材料- 4 -1.2.4 交通条件- 5 -1.3 合同范围及工期要求- 5 -1.3.1 主体工程- 5 -1.3.2 其它工程- 5 -1.3.3 水土保持和施工期环境保护- 5 -1.3.4 控制性工期- 5 -第二章 施工总体规划- 6 -2.1 施工实施总体目标- 6 -2.1.1 工程施工质量目标- 6 -2.1.2 工程施工进度目标- 6 -2.1.3 职业健康安全目标- 6 -2.1.4 文明施工和环保、水保目标- 6 -2.2 施工重、难点及关键项目- 7 -2.3 施工总体程序- 7 -2.3.1 施工部位划分- 7 -2.3.2 施工总体程序图- 7 -2.4 主要项目施工方案- 9 -2.4.1 渠道土方开挖- 9 -2.4.2 渠道土方回填- 10 -2.4.3 渠道混凝土浇筑- 10 -2.4.4 交叉建筑物施工- 11 -第三章 施工总平面布置- 12 -3.1 布置原则- 12 -3.2 施工营地布置- 12 -3.3 施工管理及生活设施- 12 -3.4 施工辅企布置- 13 -3.4.1 模板加工厂- 13 -3.4.2 钢材加工厂- 13 -3.4.3 混凝土预制厂- 13 -3.4.4 机械设备停放场及机修厂- 13 -3.5混凝土拌和系统布置- 14 -3.5.1 概述- 14 -3.5.2 系统布置- 14 -3.5.3 混凝土工艺流程- 15 -3.5.4 系统兴建和环境保护- 16 -3.6 工地试验室- 16 -3.6.1 材料试验- 16 -3.6.2 现场工艺试验- 16 -3.7 仓储设施- 17 -3.7.1 综合仓库- 17 -3.7.2 油库- 17 -3.8 施工道路布置- 17 -3.8.1 对外交通- 17 -3.8.2 场内交通- 17 -3.8.3 道路的维护- 17 -3.9 供水、供电、照明和通讯- 18 -3.9.1 施工供水- 18 -3.9.2 施工供电- 18 -3.9.3 施工照明- 19 -3.9.4 施工通讯- 19 -3.10 渣场规划与管理措施- 19 -3.10.1 渣场规划- 19 -3.10.2 弃渣场场地准备- 19 -3.10.3 弃渣场管理措施- 19 -3.11 其他设施- 20 -3.11.1 消防设施- 20 -3.11.2 各种信号的设置- 20 -3.11.3 施工安全设施- 20 -3.11.4 施工环境保护设施- 21 -3.12 主要临建设施用地计划- 22 -3.13 施工总平面布置图- 22 -第四章 施工总进度计划- 23 -4.1 编制依据与原则- 23 -4.1.1 编制依据- 23 -4.1.2 编制原则- 23 -4.2 控制性工期- 23 -4.2.1 开、竣工日期及计划总工期- 23 -4.2.2 控制性工期- 23 -4.3 施工总体程序- 24 -4.3.1 施工部位划分- 24 -4.3.2 施工总体程序- 24 -4.4 主要项目施工进度安排- 24 -4.4.1 前期施工准备- 24 -4.4.2 主体工程施工计划- 25 -4.5 主要工程量施工强度分析- 25 -4.5.1 渠道土方开挖强度- 25 -4.5.2 渠道混凝土衬砌强度- 25 -4.5.3 渠道安全防护、截水沟等附属设施施工强度- 26 -4.5.4 交叉建筑物等混凝土- 26 -4.6 关键线路- 26 -4.7 施工进度保证措施- 26 -4.7.1 组织保证措施- 26 -4.7.2 技术保证措施- 27 -4.7.3 计划控制保证措施- 27 -4.7.4 资金保证措施- 28 -4.7.5 资源保证措施- 28 -4.7.6 现场施工调度与协调保证措施- 28 -4.7.7 加强外部协调的措施- 29 -4.7.8 加强质量和安全保证- 29 -4.8 施工进度计划横道图和网络图- 30 -第五章 渠道土方开挖及回填施工- 31 -5.1 土方开挖施工方法及技术措施- 31 -5.1.1 概述- 31 -5.1.2 土方开挖区段划分- 31 -5.1.3 土方开挖施工流程- 31 -5.1.4 开挖方法- 31 -5.1.5 施工机械设备配置- 33 -5.1.6 土方开挖质量及安全保证措施- 34 -5.2 土方填筑施工方法及技术措施- 35 -5.2.1 概述- 35 -5.2.2 土方回填区段划分- 35 -5.2.3 土方回填施工程序- 35 -5.2.4 施工准备- 35 -5.2.5 填筑料源- 36 -5.2.6 土方回填施工方法- 36 -5.2.7 冬、雨季施工- 38 -5.2.8 施工机械设备配置- 39 -5.2.9 土方回填质量及安全控制措施- 39 -5.3 复合土工膜铺设- 40 -5.3.1 概述- 40 -5.3.2 材料- 41 -5.3.3 施工程序- 42 -5.3.4 施工准备- 42 -5.3.5 铺设- 42 -5.3.6 拼接- 43 -5.3.7 施工机械设备配置- 44 -5.4 土方平衡及调配- 45 -5.4.1 土方调配平衡原则- 45 -5.4.2 土方挖填平衡- 45 -5.4.3 渣场规划- 45 -第六章 渠道混凝土衬砌施工- 46 -6.1 概述- 46 -6.2 总体施工方案- 46 -6.2.1 总体施工程序- 46 -6.2.2 总体施工方案- 46 -6.3 施工设备选型- 48 -6.4 衬砌基面处理- 49 -6.4.1 削坡- 49 -6.4.2 砂石垫层施工- 49 -6.5 渠道砼衬砌施工- 50 -6.5.1 浇筑前的准备工作- 50 -6.5.2 生产性施工试验- 50 -6.5.3 砼拌和及运输- 50 -6.5.4 浇筑分仓- 52 -6.5.5 渠坡砼衬砌- 52 -6.5.6 渠底板砼衬砌- 54 -6.5.7 混凝土养护- 55 -6.5.8 伸缩缝及排水孔施工- 55 -6.5.9 特殊气候施工- 56 -6.6 施工进度计划与强度分析- 56 -6.7 施工机械设备配置- 57 -6.8 施工质量及安全保证措施- 57 -6.8.1 施工质量保证措施- 57 -6.8.2 施工安全保证措施- 57 -第七章 护坡防护及排、截水沟等附属项目施工- 59 -7.1 边坡安全防护工程施工- 59 -7.1.1 概述- 59 -7.1.2 施工工艺流程- 59 -7.1.3 主要施工方法及技术措施- 59 -7.2 排水沟施工- 66 -7.2.1 概述- 66 -7.2.2 施工程序- 66 -7.2.3 主要施工方法及技术措施- 66 -7.3 下渠砼台阶施工- 67 -7.4 施工机械设备配备- 67 -7.5 施工质量及安全保证措施- 68 -第八章 交叉建筑物倒虹吸施工- 69 -8.1 概况- 69 -8.2 施工导流方案- 69 -8.2.1 导流方式- 69 -8.2.2 导流标准- 69 -8.3 导流建筑物设计与施工- 69 -8.3.1 导流建筑物设计- 69 -8.3.2 导流建筑物施工- 70 -8.3.3 基坑降、排水- 71 -8.3.4 施工度汛- 72 -8.3.5 导流建筑物拆除- 73 -8.4 土方开挖- 73 -8.4.1 施工道路- 73 -8.4.2 作业面布置- 73 -8.4.3 弃渣场规划及防护- 73 -8.4.4 施工程序- 73 -8.4.5 施工准备- 73 -8.4.6 测量放样- 73 -8.4.7 覆盖层清理- 73 -8.4.8 土方开挖- 74 -8.4.9 主要资源配置计划- 74 -8.5 混凝土工程施工- 74 -8.5.1 原材料控制- 74 -8.5.2 砼配合比设计- 76 -8.5.3 砼施工主要方案说明- 78 -8.5.4 模板工程- 78 -8.5.5 钢筋工程- 79 -8.5.6 止水、伸缩缝及预埋件- 80 -8.5.7 砼施工缝处理- 81 -第九章 重点、难点项目施工技术方案- 82 -9.1 重点、难点项目- 82 -9.1.1 渠道砼衬砌- 82 -9.1.2 沙基段处理- 82 -9.2 重点、难点项目的施工方法- 82 -9.2.1 渠道砼衬砌- 82 -9.2.2 沙基段处理- 85 -第十章 施工测量及试验检验- 86 -10.1 施工测量- 86 -10.1.1 施工测量范围- 86 -10.1.2 技术标准和规范- 86 -10.1.3 施工测量技术方案- 86 -10.1.4 技术力量与测绘仪器配置- 87 -10.1.5 质量保证措施- 87 -10.2 试验检验- 88 -10.2.1 试验检验主要项目- 88 -10.2.2 试验检验方案- 88 -10.2.3 主要仪器设备配置- 91 -10.2.4 试验检测人员配置- 91 -10.2.5 质量保证措施- 91 -第十一章 现场施工组织机构及资源配置计划- 93 -11.1 施工现场组织管理机构及职责- 93 -11.1.1 组织机构设置的目的- 93 -11.1.2 组织机构设置的原则- 93 -11.1.3 施工组织机构的设置- 93 -11.1.4 现场施工管理机构职责- 94 -11.2 施工队伍配备及分工- 95 -11.3 项目部运行方式- 96 -11.3.1 纵向运行方式- 96 -11.3.1.1 第一层次：项目经理- 96 -11.3.3.3 第三层次：各职能部门- 97 -11.3.2 横向运行方式- 97 -11.4 项目管理措施- 97 -11.4.1 技术管理措施- 97 -11.4.2 质量管理措施- 98 -11.4.3 安全管理措施- 98 -11.4.3 进度管理措施- 99 -11.4.4 合同管理措施- 99 -11.5 考核与兑现- 100 -11.6 施工资源配置- 100 -11.6.1 主要施工设备配置- 100 -11.6.2 劳动力计划- 101 -第十二章 施工质量保证体系和措施- 102 -12.1 质量规划- 102 -12.1.1 质量目标- 102 -12.1.2 质量方针- 102 -12.1.3 质量原则- 102 -12.2 质量保证体系- 102 -12.2.1 质量管理组织机构- 102 -12.2.2 各岗位主要质量职责- 105 -12.3 质量保证体系及框图- 107 -12.4 质量控制及检验标准- 107 -12.5 质量保证的资源配备- 108 -12.6 工程质量控制点的设置- 108 -12.7 质量保证措施- 108 -12.7.1 质量管理措施和办法- 108 -12.7.2 质量保证技术措施- 110 -12.7.3 关键工序质量控制措施- 112 -第十三章 施工安全生产保证措施- 117 -13.1 安全管理目标- 117 -13.1.1 安全管理目标- 117 -13.1.2 安全管理目标的实施方案- 117 -13.2 安全生产管理组织机构及其主要职责- 117 -13.2.1 安全生产管理组织机构- 117 -13.2.2 各岗位安全管理主要职责- 119 -13.2.2.2 项目副经理安全管理职责- 119 -13.3 安全保证体系- 120 -13.4 安全管理制度及办法- 120 -13.5 安全措施- 121 -13.5.1 施工现场安全技术措施- 121 -13.5.2 混凝土浇筑安全措施- 122 -13.5.3 运输安全措施- 122 -13.5.4 开挖施工安全- 123 -13.5.5 供电与电气设备安全措施- 123 -13.5.6 防洪、防火、防盗及危爆物品管理措施- 124 -13.5.7 劳动安全措施- 124 -第十四章 文明施工措施- 126 -14.1 文明施工的目标- 126 -14.2 文明施工的组织机构和实施方案- 126 -14.2.1 文明施工组织机构- 126 -14.2.2 文明施工的实施方案- 126 -14.3 文明施工实施措施- 127 -14.4 文明施工考核、管理办法- 128 -第十五章 环境保护与水土保持措施- 129 -15.1 环境保护与水土保持的保证体系- 129 -15.2 环境保护与水土保持的目标- 129 -15.3 环境保护方法及措施- 129 -15.3.1 水环境保护措施- 129 -15.3.2 大气污染控制措施- 130 -15.3.3 声环境保护措施- 131 -15.3.4 固体废弃物处理措施- 132 -15.3.5 有毒有害和危险废弃物处理措施- 132 -15.3.6 陆生动植物及资源保护- 132 -15.3.7 景观与视觉保护要求- 133 -15.4 水土保持方法及措施- 133 -15.4.1 水土保持要求- 133 -15.4.2 施工过程中的水土保持- 134 -15.4.3 弃渣场防护- 134 -15.4.4 施工区临时防护- 134 -15.4.5 施工营地防护- 134 -15.4.6 施工道路防护- 134 -15.5 人群健康保护措施- 134 -15.5.1 施工人群卫生防疫和健康检查- 134 -15.5.2 环境卫生及食品卫生管理与监督- 135 -15.6 环境保护监测（检查）措施- 135 -第十六章 应急预案- 137 -16.1 应急工作原则- 137 -16.2 应急组织机构- 137 -16.3 预防措施- 137 -16.3.1 机动车辆安全预防措施- 137 -16.3.2 火灾事故预防措施- 137 -16.3.3 食物中毒预防措施- 138 -16.3.4 防汛预防措施- 138 -16.3.5 保障农民工利益措施- 138 -16.3.6 民扰阻工预防措施- 139 -16.4 应急预案流程- 139 -16.4.1 接警和通知- 139 -16.4.2 指挥与控制- 139 -16.4.3 警报和紧急公告- 139 -16.4.4 通讯- 139 -16.4.5 事态监测与评估- 139 -16.4.6 警戒与治安- 140 -16.4.7 人群疏散与安置- 140 -16.4.8 应急人员的安全- 140 -16.4.9 现场恢复与预案评审- 140 -16.5 应急措施- 140 -16.5.1 生产性人员伤害应急措施- 140 -16.5.2 消防应急措施- 141 -16.5.3 食物中毒应急措施- 141 -16.5.4 机动车辆事故应急措施- 142 -16.5.5 农民工工资欠付应急措施- 142 -16.5.6 民扰阻工应急措施- 142 -16.6 防汛应急预案- 142 -16.6.1 防汛应急指导思想- 142 -16.6.2 防汛应急组织机构- 142 -16.6.3 防汛应急预案流程- 142 -16.6.4 防汛应急措施- 143 -第十七章 信息与资料管理- 145 -17.1 信息的收集与处理- 145 -17.2 施工技术档案管理- 145 -17.2.1 技术档案管理的重要性- 145 -17.2.2 技术档案管理目标- 145 -17.2.3 技术档案管理要求- 145 -17.2.4 档案管理人员的主要职责- 146 -17.2.5 档案管理的主要内容- 146 -第十八章 附表及附图- 147 -18.1 附表- 147 -附表一：拟投入本标段的主要施工设备表- 148 -（续附表1：）- 149 -附表二：拟配备本标段的试验及检测仪器设备表- 150 -（续附表2：）- 151 -附表三：劳动力计划表- 152 -附表四：计划开、竣工日期和施工进度网络图- 153 -附表五：施工总平面图- 155 -附表六：临时用地计划表- 156 -第一章 工程综合说明1.1 工程概况南水北调工程是解决我国北方地区水资源严重短缺问题的重大战略举措，从二十世纪五十年代至今，经过半个多世纪的研究，规划确定分别于长江下、中、上游向北方调水的南水北调东、中、西三条调水线路，与长江、淮河、黄河和海河形成相互连通的“四横三纵”总体格局。本招标项目为南水北调中线一期引江济汉工程渠道12标土建、金结及电气设备安装工程，合同编号为HBNSBD-YJ01-2011-10。工程区位于江汉平原的腹地，桩号为61+73564+181，地形平坦开阔，地面高差起伏不大，渠道的两侧均为农田、鱼塘及村庄，地面高程在3233m（黄海基面，下同）之间。主要招标内容包括：桩号61+73564+181段长2.446km的干渠，笃石排灌渠倒虹吸（桩号61+885）、永长渠倒虹吸（桩号62+885）及金属结构安装工程、临建工程，该标段有部分沙基渠段。引水干渠按1级建筑物设计，干渠上的跨渠倒虹吸等主要建筑物按1级建筑物设计，倒虹吸的进出口连接建筑物、消能防冲设施等次要建筑物按3级建筑物设计。1.1.1 渠道工程本标段渠道桩号为61+73564+181，渠顶高程为32.60m，全挖方渠道部分渠顶高于渠顶高程，渠底高程为25.16m25.09 m，渠底宽为60.0m。本段渠道属半挖半填及全挖方断面的渠段，渠道边坡坡比为13.0。渠道均采用C20现浇混凝土衬砌，抗渗等级为W6，衬砌范围为过水断面的渠底和边坡，衬砌渠底厚8cm，边坡厚10cm，其下均为15cm厚砂石垫层。衬砌顶部宜设置C20预制混凝土封顶板，尺寸为15×30cm（厚×高）。为改善渠底底板的受力条件，提高边坡衬砌的抗滑稳定能力，在坡脚均设置齿墙，混凝土齿墙和坡脚整体现浇，齿墙宽度为50cm，高度为50cm。护坡、护底为透水式。在底板、护坡上设5排水孔，孔距2.0×2.0m，护坡上第一排孔距渠底1.0m。渠顶回填土高程应至公路土路顶部，具体高程和宽度详见相应设计图纸。渠顶道路填方段土路基顶面计算弯沉值不大于590（1/100mm），利用原地面做路基的暂不作具体要求，待施工时视具体情况确定。桩号62+15062+750、62+75063+550为渠坡有粉细沙的渠段，主要是渠堤分布夹沙层。施工期采用轻型井点排水，设不透水式护坡、逆止阀排水。为防止渠道水向外渗漏，护坡需采取防渗处理，在护坡混凝土板和砂石垫层之间设一层土工膜防渗，土工膜为两布一膜，衬砌板伸缩缝内嵌密封胶防渗。由于衬砌混凝土全封闭不透水，当检修或水位骤降渠内水位低于地下水水位时，为保证护砌混凝土板的安全，降低地下水，需在渠坡上设置内排水系统，内排水系统包括两部分：集水暗管及其反滤料，逆止式集水箱及出水管等。集水暗管及反滤材料：集水暗管设两排，暗管采用多孔混凝土管或无砂混凝土透水管，集水暗管埋设在渠道两侧的边坡下，集水暗管中心与出水管上缘齐平，最下排集水暗管中心高于渠底50cm，渠道两侧对称布置。在第一排暗管上1.5m（垂向距离）处的边坡下增设第二排集水暗管。地下水集水箱相应布设上、下两排。多孔混凝土管为管径30cm，管壁厚3cm，每节管长1m，透水率15%，透水孔采用梅花型布置，混凝土设计标号C20。为阻止土壤颗粒进入排水管道，增加暗管周围的透水性，稳定管周土壤，暗管周围采用土工织物包裹作为反滤材料，外侧充填25cm厚砂砾料，土工布规格为300g/m2。逆止式集水箱及出水管：逆止式集水箱间距20m，采用ABS工程塑料箱体，箱体内设有集水室和排水室，暗管中的水通过箱体两端的集水孔汇入集水室，当地下水位高于渠内水位时，逆止式阀门开启，地下水进入排水室，再通过出水管排入内渠。集水箱两端设插管口与集水暗管连接，在垂直渠坡处，设逆止阀和出水管。集水箱顶部采用C20预制混凝土盖板作为箱盖，盖板下衬垫2cm厚聚苯乙烯泡沫板。出水管采用硬质聚乙烯塑料管，管径采用10cm，管长依据边坡而定，坡度为1/50，向渠道倾斜。出水管穿过混凝土衬砌板与复合土工膜，出水管周围采用密封膏充填，要做好防渗。1.1.2 倒虹吸工程及其它水工建筑（1）笃石排灌渠倒虹吸笃石排灌渠倒虹吸位于引江济汉渠61+885桩号处，管轴线与引江济汉渠成63°,设计流量Q=7.5m3/s。倒虹吸上游设计洪水位31.39(P=5%),相应下游水位31.10m(即P=5%天然水位)。倒虹吸管管身为1.5×2×2m（宽×高×孔）的方管，壁厚0.6m,水平投影长165m。（2）永长渠倒虹吸永长渠倒虹吸位于引江济汉渠桩号62+885m处，与引江济汉渠轴线成77.49°交角。设计流量Q=14.2m3/s，上游设计洪水位31.60m（P=5%）、相应下游水位31.30m(即P=5%天然水位)。建筑物由进口渐变段、管身段、出口闸室组成。1.1.3 金属结构设备安装本渠道12标金属结构部分主要包括笃石排灌渠倒虹吸（桩号61+885）、永长渠倒虹吸（桩号62+885）涉及的拦污栅、闸门、埋件、清污设备及启闭设备安装。1.1.3.1设计水位与流量渠道最大流量为500m3/s，设计流量为350m3/s。渠道糙率取0.016。表1.1 渠道起止点设计水位表 桩 号位 置设计流量水位（m）最大流量水位（m）最高水位（m）61+735渠道12标起点30.9331.5031.6064+181渠道12标终点30.8731.4331.60表1.2 倒虹吸设计水位、流量表 名 称下游设计水位（m）设计流量（m3/s）笃石排灌渠倒虹吸31.107.5永长渠倒虹吸31.3014.21.1.3.2 工程特点（1）本标段只有土方施工，没有石方开挖。（2）标段地形平缓，交通方便。（3）穿湖段施工应注意施工期安全。（4）弃方多，应结合地形选择合理的弃土场。（5）渠道衬砌混凝土厚度薄，分块尺寸12×12m。1.2 施工条件1.2.1 水文气象引江济汉工程区域属亚热带季风气候，四季分明，具有霜期短，日照长，雨量充沛等特点，区内多年平均降水量1042.41079.7mm，多年平均蒸发量1285.81314.5mm左右，多年平均气温16.216.5，极端最高气温38以上，极端最低气温为-15左右，风向以东北风及偏北风为主，夏季以偏南风为主，年平均风速2.32.4m/s。与本段渠道交叉的渠道中，笃石排灌渠5年一遇设计流量5.3m3/s，对应天然渠道水位30.5m；永长渠5年一遇设计流量9.9m3/s，对应天然渠道水位30.7m。1.2.2 工程地质（1）渠道桩号61+73564+181该区为汉江一级阶地，属低洼、平坦平原地貌，土层主要为第四系全新统（Q4al）冲积和冲洪积松散堆积物，土层结构比较复杂。工程地质分区为区。主要土层为：素填土（Q4s）、壤土（Q4al）、粘土（Q4al）、粉细砂（Q3al）。本段为砂基段，部分砂基段浅埋。渠道开挖使得下伏承压含水层的上覆粘性土盖层变薄，砂基浅埋段在承压水的顶托作用下，可能会发生基坑突涌问题，应予以重视，宜在枯水季节施工，建议施工时，在这些渠段采用井点降水来降低地下承压水位，确保施工期安全。（2）笃石排灌渠倒虹吸61+885笃石排灌渠倒虹吸处渠底高程约24m，此高程以下地层从上至下为：壤土（Q3al）、粘土（Q3al）、粉细砂（Q3al）。倒虹吸进出口建筑物地基持力层为壤土，fk=125kPa。平管段地基持力层为粘土，fk=155kPa。承压水头较高，倒虹吸管基础开挖过程中将可能会出现基坑涌水问题，应采取基坑降水等措施。（3）永长渠倒虹吸62+885永长渠倒虹吸处渠底高程约19.5m，此高程以下地层从上至下为：壤土（Q3al）、粘土（Q3al）、粉细砂（Q3al）。倒虹吸进出口建筑物地基持力层为壤土，fk=125kPa。平管段地基持力层为粉细砂，fk=165kPa。基坑开挖深度过大，边坡稳定性较差，需实施分级开挖。承压水头较高，倒虹吸管基础开挖过程中将可能会出现基坑涌水问题及渗透变形问题，应采取基坑降水等措施。1.2.3 天然建筑材料工程施工所用的建筑材料主要有土料、钢筋（材）、水泥、块石、碎石、砂、木材及油料等。其中水泥可从荆门水泥厂购买，钢筋（材）可从武汉采购，木材及油料等均可从荆州市场采购，汽车运输；块石、碎石等可从荆州八岭山等处石料场选购，汽车运输，砂料需从沙市、巴河等地购买，用船运再转汽车到工地；本标段挖方量略大于回填量，回填土方部分利用本段开挖方，不足土料从料场取土。1.2.4 交通条件工程区位于湖北省中南部的江汉平原，交通发达，除了东西走向的宜黄高速、318国道外，还有南北走向的荆沙铁路、荆襄高速公路及207国道，可直达武汉、荆州、荆门、襄樊等地。工程施工所需的机械设备和建筑材料可直接运抵工区，各路交通均很方便。1.3 合同范围及工期要求1.3.1 主体工程主要施工项目包括： （1）渠道桩号61+73564+181；（2）笃石排灌渠倒虹吸K61+885；（3）永长渠道虹吸K62+885；（4）金属结构安装工程；（5）临建工程。1.3.2 其它工程除此之外，本合同承包人应承担以下工作：（1）与设备供应单位及其他标段间的配合工作；（2）与本标段相关的其他标段的剩余工程；（3）合同范围内各单项主体工程完工至移交前的运行维护；（4）图纸所显示的或监理人指示的其他内容。1.3.3 水土保持和施工期环境保护（1）水土保持本合同项目所有水土保持工程措施。（2）施工期环境保护对本合同项目施工期产生的废气、废水、大气污染、固体废弃物等进行的环境保护措施或发包人指定范围内的环境保护。1.3.4 控制性工期（1）计划开工日期：2011 年 4月 1 日。（2）计划完工日期：2012年 11月 30 日。（3）计划工期：20个月。第二章 施工总体规划2.1 施工实施总体目标2.1.1 工程施工质量目标认真贯彻执行依据GB/T19001-2008/ISO9001：2008质量管理体系要求编制的质量体系文件和质量计划，严格按照设计要求和有关规范施工，工程质量目标为：土建工程单元工程合格率达到100%，优良率达到85%以上；无较大以上质量事故，工程质量达到优良等级，争创省、部级优质工程。2.1.2 工程施工进度目标保证为本标段投入足够的管理人员、劳动力和施工机械等资源进行工程施工，在合同实施的任何阶段，投入的资源确保能满足进度的需要；优化施工方案，抓住施工过程中的重点、难点，统筹兼顾组织好项目施工，制定切实有效的工程保障措施，合理安排好施工程序，抓好工序衔接，采用成龙配套的机械化施工，积极推广运用新材料、新设备、新工艺，提高施工工效，加快施工进度，确保关键项目施工及控制性工期按期（或提前）完成。确保工程按招标文件要求的总工期竣工，即2011年4月1日开工，2012年1月30工程完工，计划总工期20个月。2.1.3 职业健康安全目标认真贯彻执行本公司依据GB/T28001-2001编制的职业健康安全体系文件，坚持“消除一切隐患风险，确保全员健康安全”的方针，明确施工项目部对职业健康安全有影响的从事管理、执行和验证工作人员的职业健康安全职责及管理机构；建立、健全安全生产责任制，确保责权明确，信息流畅通；相关人员依法、根据明确的管理程序履行各自职责和义务。使所有影响施工现场安全文明施工的各类因素处于受控状态，保障施工现场作业人员的安全和健康。整个工程施工过程中，杜绝特大、重大安全事故，杜绝人身死亡事故和重大机械设备事故。减少一般性事故发生，各项安全监控指标达到国家标准，创建安全文明施工样板工地。2.1.4 文明施工和环保、水保目标认真贯彻执行环境保护与水土保持的各项法规和规章制度，做到各项环保指标达到国家、地方标准；施工工地整洁有序，无烟头，施工标志齐全美观，施工工艺科学合理，推行程序化、标准化作业，施工作业人员一律统一着装，挂牌上岗。严格执行业主、监理人的指示，服从业主和监理人的协调管理，尊重工程所在地的民俗，与其它各承包人友好相处，共同创建文明施工样板工地。2.2 施工重、难点及关键项目本工程渠道衬砌砼厚度810cm，属薄壁砼，衬砌施工质量控制难度大，因此渠道衬砌从土方填筑、砂石垫层铺设、复合土工膜铺设、砼衬砌等重要施工工艺环节均是本工程的重点和关键点。2.3 施工总体程序2.3.1 施工部位划分根据本标段工程结构型式及施工特点，拟将工程划分为渠道与主要交叉建筑物二部分四个作业区块组织施工。2.3.1.1 渠道本标段渠道工程起点桩号为61+735，终点桩号为64+181，全长2446m。根据施工总体部署和沿线地形、地质等情况，按照优化施工资源配置、提高施工效率和均衡施工强度的原则，主体施工拟划分为1施工区段平行组织土方开挖、回填及混凝土衬砌。渠道由各施工区段起始桩号开始，以300m为一个施工段，顺渠道中心轴线逐段向前延展。2.3.1.2主要交叉建筑物本标段共布置：倒虹吸2座，分别为笃石排灌渠倒虹吸（桩号61+885）、永长渠倒虹吸（桩号62+885）。根据施工总体部署和沿线地形、地质等情况，按照优化施工资源配置、提高施工效率和均衡施工强度的原则拟由1个施工区段组织施工：2.3.2 施工总体程序图本标段工程施工总体程序见图2.3-1、2.3.-2。施工准备和开工工程竣工验收渠道主体工程渠坡混凝土衬砌施工渠道土方开挖施工膨胀土换基土回填施工渠道土方回填施工渠底板砼衬砌施工伸缩缝及排水孔施工建筑物工程程倒虹吸工程土建工程庙湖分水闸土建及金结、电气金结及电气图2.3-1 渠道工程施工总程序框图施工准备围堰修建基础开挖管身砼浇筑间段验收土方回填进出口施工导流明渠开挖施工排水围堰拆除扫尾验收导流明渠回填2.3.2倒虹吸工程施工程序框图2.4 主要项目施工方案2.4.1 渠道土方开挖全挖方渠段土方开挖采用1.2 m3、1.6 m3反铲分层挖土、装车，分层高度为3.05.0m；D65-18A推土机、装载机配合集料、装车， 1015t自卸汽车出渣。渠道表层部分土方（运距较近）采用推土机直接推运至堆料区，下部采用1.21.6 m3反铲、3 m3装载机分层挖装，分层高度为3.05.0m，1520t自卸汽车运输。本标段渠道开挖可利用土料首先要尽量按本标段施工的土方调配平衡计划，直接运至渠堤回填场地进行填筑，避免二次倒运；工序一时衔接不上的，可就近堆置于有土方回填的渠道两侧，分块分区临时堆放，堆放完毕后用挖掘机斗反背对堆土表面压实，以防雨水冲刷造成流失。弃渣严格按照规定的弃渣地点、范围和堆渣方式进行堆存。弃渣采用分层堆弃方式，每层堆弃高度控制在2m左右。2.4.2 渠道土方回填本标段渠道沿线地层主要为壤土、粘土，还有部分的膨胀性土，除了耕植土及膨胀性土不宜做回填料外，其它绝大部分土方都可用作回填土。因此，本标渠道开挖土方中有大量可用作渠道筑堤的土料，完全满足填筑量需求。本标段渠堤土方回填采用分段进行填筑碾压，分段长度一般为200m；各分段填筑时分层进行，分层厚度2030cm。各段之间的填筑工序可安排流水作业，以充分利用施工机械的生产能力，提高土方回填施工效率。土方填筑施工设备选用1015t自卸汽车上料，D85-18A推土机摊铺、平料，渠堤等大面积填筑部位采用20t振动碾压实；大型机械碾压不到的部位采用手扶式振动碾或蛙式打夯机压实。边坡超填约0.5m厚，作为削坡余量，分区碾压完毕后挖除设计轮廓以外的部分。2.4.3 渠道混凝土浇筑(1)、渠道衬砌混凝土采用拌合站集中拌制，6m3混凝土搅拌车运输到施工现场，将混凝土卸入摊铺机的集料斗，由机械化渠道衬砌机分段向一个方向依次进行各仓位混凝土浇筑。机械化渠道混凝土衬砌机完成混凝土摊铺、振捣、压光、成型等工作。(2)、渠道衬砌前的粗砂垫层由衬砌机布料、摊铺和压实，在边角位置采用人工辅助刮平、压实。(3)、复合土工膜由人工从坡顶向下铺设，两布用GK9-2便携式缝纫机缝合，土工膜用TH-501防渗膜焊接机焊接。(4)、渠道砼衬砌伸缩缝切缝在混凝土强度达到5MPa左右进行，使用砼切缝机切缝，嵌缝在混凝土强度达到设计强度后进行。(5)、渠道砼衬砌面上的排水孔在混凝土强度达到设计强度后进行施工，采用YTP-28型气腿式风动凿岩机及YT-26手风钻钻孔，9 m3/min移动式空压机供风。2.4.4 交叉建筑物施工2.4.4.1桥梁施工根据招标文件提供现场实际条件本标中的桥梁均可在陆上施工。（1）基础灌注桩施工采用GPS型反循环回转钻机进行造孔，25t汽车吊垂直起吊钢筋笼，分节焊
