某地下室施工临时用电方案.doc

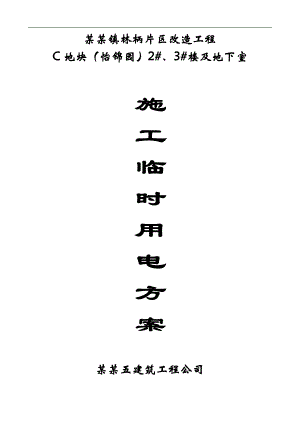

某某镇林柄片区改造工程C地块（怡锦园）2#、3#楼及地下室施工临时用电方案某某五建筑工程公司施工临时用电方案一、工程概况1、工程名称：某某镇林柄片区C地块（怡锦园）2#、3#楼及地下室2、建设单位：3、设计单位：4、建设地点：南安市某某镇5、结构类型：框架剪力墙结构6、工程内容：某某镇林柄片区C地块（怡锦园）2#、3#楼及地下室工程设一层地下室；地上由2#和3#楼两栋住宅楼组成，层数均为十六层小高层住宅楼；基础采用高强预应力管桩；地下一层为汽车库及设备用房，设一个甲等二等人员掩蔽单元，抗力等级六级。为住宅及商业（裙楼）、局部架空、局部设置设备用房。总建筑面积：31000m2,其中地上建筑面积: 28000m2，地下建筑面积: 3000m2,建筑占地面积: 2323.4m2,建筑高度为: 2#楼49.50米，3#楼47.60米；设计使用年限：50年,建筑防火分类:二类高层商住建筑及二类高层公共建筑;耐火等级:13楼二级，变配电室及地下室一级，抗震设防烈度7度;人防抗力等级：甲类。住宅屋面防水等级II级，变配电房防水等级为I级;室内±0.000相当于绝对高程详总图。二、编制依据：1、JGJ46-2005建筑施工临时用电安全技术规范；2、JGJ59-99建筑施工安全检查评分标准；3、JGJ130-2001建筑机械使用安全技术规程；4、本工程施工图及现场实际情况；5、建筑安装工人安全操作技术规程等。三、用电设备负荷量计算：见表1用电设备负荷量计算 表1序号用电机具名称数量（台）单机（kw）总用电量（kw）160T-M塔吊270702砼搅拌机（750型）122223砂浆机1334施工电梯290905砼振捣器31.1336电焊机26127水泵102.2228木作机械63.0189照明灯具103.53510手持电动电动工具1022011钢筋机械（套）2160320合计:P机具用电=808kw说明:1、S动 =Kc*P机/(*cos) =0.5×808÷0.85÷0.85=559(KW)其中：Kc =0.50.75, =0.750.92 ,cos=0.750.922、S照明用电总量机具用电总量×10%=559×10%=56(KW)3、现场总用电量S动S照=55956=615(KW)4、查表选择架空导线：分四路供电，每路采用：3×702×35(平方毫米)铜芯绝缘导线四、各机具导线截面及电器类型、规格的选择：见表2各机具导线截面及电器类型、规格的选择 表2名 称负荷功率（KW）电源线类型开 关（A）熔 丝（A）导 线 截 面（ ）漏电保护器（A）漏电动作电流（mA）备注进户总电源线铜芯电缆4004003×75+2×50总开关铜芯电缆4004003×75+2×50三相电度表400A铜芯电缆混凝土搅拌机21.6铜芯电缆60603×10+2×64030砂浆搅拌机3铜芯电缆15151630塔吊35铜芯电缆2002003×25+1×1620030施工电梯44铜芯电缆2002003×16+2×820030插入式砼振捣器1.1铜芯电缆15155×11615平板砼振捣器1.1铜芯电缆15155×11615手提电钻0.75铜芯电缆15155×11630镝灯3.5铜芯电缆30303×2.5+2×0.51630电焊机6铜芯电缆30303×2.5+2×1.51630圆锯机3铜芯电缆15153×1.5+2×11630水泵2铜芯电缆15155×11615照明灯具2铜芯电缆15153×11630五、施工现场安全用电在施工现场用地中应认真贯彻执行“安全第一，预防为主”的方案，确保人身安全和设备安全，主要措施如下：5.1架空配电线路及电缆线路架（敷）设要求：5.1.1电杆选择及埋设5.1.2电杆选用材质坚实、无腐朽、劈裂及其它损伤的木杆，总长度大于8m，梢径大于14cm.5.1.2电杆埋设必须符合下列要求:5.1.2.1电杆埋设不得有倾斜，下沉及杆基积水现象，不能满足要求的应加底盘或卡盘。回填土时应将土块打碎，每回填0.3m夯实一次，杆坑设防沉土台高出土面0.3m以上，电杆埋设深度为杆长的1/10加0.6米。5.1.3拉线埋设应符合以下要求：5.1.3.1拉线深度应大于1.3m。5.1.3.2拉线与电杆的夹角为45°。5.1.3.3终端杆拉线及耐张承力拉线与线路方向对正，分角拉线与线路方向应对正。5.2线路架设5.2.1供电线路路径选择应合理，应尽量避开易碰撞、易受水接触的地带。5.2.2施工现场人员活动频繁或机具集中作业地带应采用绝缘线，绝缘线不得成束架空敷，不得直架在电杆、树木；脚手架上。不得拖拉在地面上。埋地必须穿管，管内不得有接头、管口应密封。5.2.3导线截面选择应满足下列要求：5.2.3.1导线中的负荷电流应小于其允许载流量。5.2.3.2末端电压降不应大于额定值的5%。5.2.3.3按机械强度必须满足要求。5.2.4导线架设要求：5.2.4.1线路交叉时，不同线路导线之间最小垂直距离应大于1m。5.2.4.2导线与地面最小距离统一按相关规定：过车处保证6m。5.2.4.3导线与建筑物水平距离要保持5m以上；架空线路相序排列；5.2.4.4当施工现场同杆架设几条线路时，同杆架设的线路横担垂直距离0.6m。5.2.4.5导线与导线连接必须采用专用配件及工具连接，确保质量良好。5.3接零保护及防雷保护5.3.1接零保护5.3.1.1施工现场供电采用TN-S保护接零系统。5.3.1.2所有电气设备的金属外壳及其不带电的金属物均必须采取可靠的接零保护。5.3.1.3重复接地及接地做法要根据规范做法实行。5.3.2接零保护应符合下列规定：5.3.2.1总配电箱及区域配电箱的进户保护零线应做重复接线，接地电阻值应10。5.3.2.2保护零线和相线的材质应相同，保护零线最小截面规定对应不同截面分别选择如下：150mm2相线对应130mm2保护零线、120mm2相线对应90mm2保护零线、90mm2相线对应70mm2保护相线、70mm2相线对应50mm2保护零线、50mm2相线对应35mm2保护零线、35mm2相线对应25mm2保护零线、25mm2相线对应16mm2保护零线。5.3.2.3引至移动用电设备手持式电动工具保护零线必须采用铜芯软线，其截面不宜小于相线1/3，且不得小于1.5mm2。5.3.2.4用电设备保护零线应并联接零，严禁串连接零。5.3.2.5保护零线应采用焊接，压接螺柱连接或其它可靠方法连接，严禁缠绕或钩挂。5.4防雷接地：本工程无高度大于20m的施工机具不设防雷接地。六、常用电气设备的安全使用6.1一般规定：采用电气设备必须符合国标规定，并应有合格证，设备应有铭牌设备应保持良好的工作状态，严禁带故障运行，电气设备不得超铭牌运行，固定式电气设备应标志齐全。6.2配电箱及开关箱。6.2.1箱体安装应平坦，高出地面，牢固，便于操作和维修，并有防水措施，移动式配电箱，开关箱应设在坚固的支架上。开关箱的设置要符合要求。6.2.2箱体内导线应绝缘良好，设备排列整齐，相线、零线、地线应作标志。6.2.3箱内安装电气设备动作灵活，接触良好可靠，触头没有烧蚀现象。6.2.4必须做到一机一闸，箱体内有漏电保护及负载保护装置。6.2.5动力配电箱与照明配电箱应分别设置，如分置在同一配电箱，动力和照明线路应分别设置。6.2.6线路维修时，应悬挂停电标志牌，停送电必须由专人负责。6.2.7配电盘上的各种配安线路应编号，并标明用途和标记。6.3熔断口各插座：6.3.1熔断器的规格应满足被保护线路及设备要求，不得削小或分股使用，严禁用金属线代替熔丝或不合格产品代替。6.3.2熔体应有保护罩，熔断后应查明原因，排除故障后方可更换。6.3.3插销和插座必须配套使用，其阻燃性能及负荷应符合要求。6.4移动式电动工具及手持式电动工具。6.4.1手持式电动工具管理、使用、检查和维修应符合现行国标规定。6.4.2使用前应进检查及绝缘测试，通电前必须有可靠保护接地或接零。6.4.3必须采用专用插座及漏电开关，闸刀开关加以保护，并安装在便于操作的地方。6.4.4必须采用铜芯多股橡套软电缆或聚氯工烯套软电缆作电源线。6.4.5使用时必须戴绝缘手套及穿绝缘鞋。6.5电焊机6.5.1根据施工需要电焊机应按区域集中设置。6.5.2室外设置在干燥场所并设棚遮蔽，焊机外壳必须有可靠接地。6.5.3焊机电源应单独设置，电源线绝缘良好，外壳热态绝缘电阻值不得小于0.4。6.5.4焊把绝缘必须良好，焊枪线根据焊机电流大小而定。七、现场照明设施7.1现场照明设施7.1.1照明灯具及器材必须绝缘良好，应符合国家现行有关标准规定。7.1.2线路布置应规范整齐，室内照明器具不得低于2.5m，室外不得低于3m，露天灯具应选用防水型灯头，潮湿环境采用36V安全电压，所需电源由电工统一敷设并设专用闸刀开关控制。7.1.3照明电源线路不得接触潮湿地面，并不得近热源和直接绑挂在金属构件上。7.1.4照明开关应控制相线，采用螺口灯头，相线应接在中心触头上。7.1.5照明灯具与易燃物之间，应保持一定距离，当间距不够时应采取隔热措施。7.2办公区、生活区照明7.2.1办公区、生活区照明、防暑降温所需风扇由电工统一安装不得私拉私接电线。生活照明线路设相应开关控制。八、安全管理措施：8.1施工现场建立用电管理机构，建立安全岗位责任制，明确各级用电安全负责人。8.2组织运行和维护人员学习操作规程和熟悉现场供电系统。8.3供电设施人员和维修人员必须具备下列条件：8.3.1熟悉施工用电规范，考试合格方可上岗工作。8.3.2认真执行本单位制定的规章制度。8.3.3掌握触电解救法和人工呼吸法。8.3.4定期对现场各种设备和线路进行检查维修，项目经理部每月一次、公司每季一次检查时应复查接地电阻，履行复查验收核实。8.3.5现场各种设备必须悬挂标志牌。8.3.6严禁非电工拆装电气设备，严禁乱拉乱接电源。8.3.7现场配置电室必须有防火措施，设明显警告标志。8.3.8施工现场严禁使用电炉、电饭锅等。8.3.9建立临时用电档案，做好安全运行记录。九、现场供电总平面布置图：（详见附图）十、施工现场变、配电接线系统图：施工现场变、配电接线系统图 外 电 变配电室 n线分路L1 L1L2 L2 L3 L3 N N PE PE PE 配电室分路 220V T 分配电箱n 照明专路箱n 0 12V、24V、36V 特殊场所使用安全电压 根据场地具体情况选用 工作接地 开关箱n 单相开关n 单相用电、照明1-nM 重复接地1-3-n 设备1-n 重复接地1-3-n 保护接地1-n防雷接地1-n 塔吊、施工电梯的金属基架根据要求利用自然接地体做防雷接地 ( 保护接地 ) T N-S五线制十一、在建工程用电立面图：图4 在建工程用电立面图楼层配电箱 楼层配电箱楼层配电箱 楼层配电箱 楼层配电箱 楼层配电箱楼层配电箱 外脚手架 电缆线 固定 楼层电源穿架 配电箱 保护引入口十二、用电安全措施和电气防火措施：1、安全用电技术措施一、安全用电技术措施：1、工地临时用电须符合部颁JGJ462005施工现场临时用电安全技术规范。2、工地配电必须按TN-S系统设置保护接零系统，实行三相五线制（如何形式见附图），杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别，严禁混用。 3、工地临时用电工程须由专职持证电工完成，电工须对用电安全和用电维修保护负责，并成立安全用电旬检查制度，并作好电工巡视维修记录。4、进户线过墙应加管保护，距地面不小于2.5m，室外应采用绝缘子固定，若进户线须经脚手架或钢管接触部分应加套管保护并用绝缘子固定，并作防砸措施。5、线路的敷设：（1）：总配电箱至分配电箱的电缆采用地埋方式，埋深80cm。（2）：分配电箱至设备箱采用地埋方式。（3）：所有场内电缆下铺砂，上盖红砖，以防机械损伤，介质腐蚀。（4）：电缆穿越道路必须加设钢防护套管，然后埋设。（5）：塔吊引上线、镝灯引上线必须用瓷瓶固定。6、设置总配电箱，门向外开，配锁，并应符合下列要求： (1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)引至施工楼层用电，在建筑物内预留洞，并套PVC塑料管引上，不准沿脚手架敷设。 7、用电设备与开关箱间距不大于3M，与配电箱间距不大于30M，开关箱漏电保护器的额定漏电动作电流应选用30mA，额定漏电动作时间应小于0.1秒，水泵及特别潮湿场所，漏电动作电流应选用15mA。8、配电箱、开关箱必须按照下属顺序进行：（1）、送电操作顺序：总配电箱分配电箱开关箱（2）、停电操作顺序：开关箱分配电箱总配电箱 9、配电柜应按规定安装各种仪表及安装装置安全可靠。配电线路开关应标明用途，回路。维修室应挂停电标志牌，停送电由专人负责。门口边设置2台干粉灭火器。室内设有砂箱、应急灯。 10、配电箱、开关箱应配锁，由专人负责开关，开关箱应标明用途，所用控制设备保险丝更换时，严禁不合格保险丝或其他金属裸线代替，箱内不能有杂物。 11、配电箱、开关箱应用标准型号。安装牢固，中心点距地面距离1.41.6m，移动式开关箱应装于固定架上，其中心点距地面距离0.81.6m。箱体外壳应做保护接零。 12、所有用电设备均采用“一机、一闸、一漏电、一箱”制，严禁一闸多机。潜水泵漏电保护电流15mA，手提式电动工具，须有防短路自动跳闸装置。用电设备严禁带病和超负荷作业。13、夜间施工照明足够，在地下室照明及安全通道的照明线在潮湿工作地方应使用36V的低压行灯，严禁使用220V作为行灯电源。室外灯具距地面不低于3m，室内不得低于2.5m。14、现场所有用电设备须按规定作保护接零。 15、塔吊、钢管脚手架及高度20m的现场机械设备应按照安全作好防护装置。 16、定时对工人进行安全教育，提高用电安全意识还须懂得触电急救常识和电器灭火常识。 17、电工必须持证上岗，并定期进行复审，正确使用安全防护用品，进入施工现场必须戴好安全帽，扣好帽带，进行送配电，检修，围护时要按规定穿戴好电工的绝缘防护用品，对于潮湿的地面作业要穿绝缘鞋。 18、对于刚进场的用电材料和设备，项目部应组织人员加强管理，及时作好检查工作并作好记录。19、对于现场临时用电系统一、二级箱安装完毕后，管理人员应组织电工对设备、电器进行调试，并作好调试制度。20、作防雷接地的电气设备，必须同时作重复接地，同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网，接地电阻值10。21、施工现场重复接地采用人工，具体做法详见图（附后）2、电器防火措施： 1、施工现场道路应畅通无阻，夜间施工应有足够的照明并加强值班巡逻。 2、配电室设置干粉灭火器和配备砂箱，并按时更换药物，以防药物失效。 3、焊割作业点与氧气瓶和乙炔发生器等危险品，距离不得少于10m，与易燃物品距离不得少于10m，乙炔发生器和氧气瓶等危险品的距离不得少于2m。使用时两者距离不得少于5m。 4、氧气瓶、乙炔发生器等焊割设备的安全附件应完整有效，否则严禁使用。 5、严禁在仓库、临时工棚等设施使用60W以上的灯炮。 6、施工现场用电应严格按照明用电的安全管理规定加强电源管理，以防止电器火灾。 7、工地建立义务消防队每班组有消防员定期进行检查，发现火险隐患立即消除。 8、忌动用非防爆工具，灯具以免产生撞击火花和电火花。 9、根据施工作业条件订立消防措施，并记录落实效果，同时成立以项目经理为责任人的消防领导小组和义务消防队。 10、遵守有关消防规定，按照不同作业条件，合理配足灭火器材并明示保管责任人。如电器设备附近应设置干粉不导电的灭火器材，对于设置的泡沫灭火器材应有换药日期和防晒措施。 11、施工现场应建立动火审批制度，凡有明火作业必须经主管部门审批，作业时应按规定监护人员，作业后，必须确定无火源危险时方可离开。
