某地铁三号线施工临时用电方案.doc

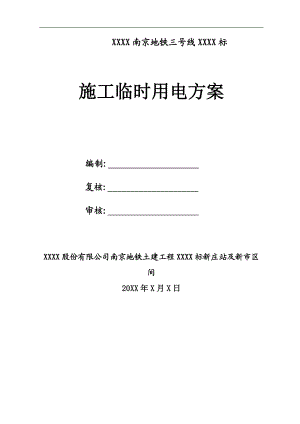

XXXX南京地铁三号线XXXX标施工临时用电方案编制: 复核: 审核: XXXX股份有限公司南京地铁土建工程XXXX标新庄站及新市区间20XX年X月X日目 录1、工程概况22、编制依据23、临电方案总体设计思路24、电压、负荷等级分类35、施工负荷统计及计算46、总体配电方案107、用电安全技术措施28、用电安全组织措施29、触电事故应急预案2南京地铁三号线XXXX标施工临时用电方案1、 工程概况1.1 工程简介南京市地铁3号线土建工程XXXX标包括新庄站、新庄站市政府站盾构区间、市政府站（3号线）。新庄站位于南京林业大学校门西侧，设计范围K18+39.262K18+201.262，中心里程K18+124.262，本站为地下两层岛式车站，多跨框架结构，有效站台长140m，站台宽10.4m，车站外包总长163.4米，标准段外包总宽20.8米，底板埋深约16.34米，主体结构顶部覆土2.9米。车站的地下一层为站厅层、地下二层为站台层，本站设有4个出入口，1个消防出入口，2组风亭。总建筑面积11634。本车站主体和附属结构均采用明挖顺作法施工，出入口过龙蟠路通道采用矩形盾构法施工。新庄站市政府站盾构区间设计范围为K18+201.961K20+879.825，区间双线延长米为2677.864米，本区间于K19+150设置中间风井一座，于K18+670、K19+150、K19+342.538、K19+850、K20+310设置联络通道5座，其中2号联络通道设置于中间风井内、3号联络通道与泵房合建。主要工程内容包括区间主体结构、区间中间风机房、联络通道、端头井地基加固、沿线建筑物保护。本区间起点为新庄站，沿线侧穿新庄立交桥，下空龙蟠路地下过街通道，斜穿龙蟠路，下穿情侣公园后进入玄武湖，湖中下穿九华山公路隧道，越过玄武湖后，从台城太平门段下穿明城墙后继续下穿市政府建筑群，最后到达市政府站。市政府站位于太平北路和北京东路的交叉路口下，是地铁3号线与4号线的换乘车站，3号线沿太平北路方向，主体靠太平北路西侧布设，为地下三层岛式车站；车站设计范围K20+880.575K21+057.175，中心里程K20+975.175，本站为地下三层岛式车站，采用双柱三跨框架结构，车站外包总长178.26米，标准段外包总宽22.3米，底板埋深约25.1米，主体结构顶部覆土3.77米。3号线总建筑面积15280。1.2 施工用电特点（1）高压供电：盾构机采用10KV高压供电。需将10KV高压直接引入盾构机后配套台车上专用变压器，由此变压器提供盾构机内的所有用电；（2）用电量大：单台盾构机的总功率为1500KW左右，区间施工现场配套设备用电总功率约为500KW左右；新庄站施工用电设备总功率约为1245KW。（3）施工线路较长：盾构施工区间双线延米为2677米。线路损耗较大，不利于低压供配电；（4）工期紧张，需昼夜施工，用电高峰期持续时间长。2、 编制依据1） «施工现场临时用电安全技术规范» JGJ46-20052） «建设工程施工现场供用电安全规范» GB50194933） «供配电系统设计规范» GB50052954） 本标段工程图纸和施工现场平面布置图5）本标段工程施工组织设计3、临电方案的总体设计思路3.1临电组织原则（1）满足施工需要和尽量降低对施工现场的影响。（2）保证整个工程的取用电方便及用电可靠。（3）强弱信号、高低压分开布线原则。（4）用电材料节约原则。（5）切实做好文明施工组织与管理。（6）满足安全用电技术要求，结合现场电气防火措施。（7）结合以后盾构施工情况，综合考虑临电组织方案。3.2 安全管理目标本项目安全目标确定为“三无一杜绝一创建”，“三无”即：无工伤死亡事故，无交通死亡事故，无火灾、洪灾事故；“一杜绝”即：杜绝重大机破及伤人事故；“一创建”即：创建安全文明工地。3.3业主提供的临时用电条件本工程临时用电电源由甲方提供。在新庄站北端头设置两台500KVA变压器及两个10KVA足负荷高压接线端口，中间风井设置一台500KVA变压器，在市政府站南北两端各配备一台500KVA变压器，具体如下：A、 新庄站两台500KVA的变压器提供项目部办公区用电、生活区用电、前期维护结构等施工用电、后期主体结构及盾构施工地面配套设备用电；项目部自备一台200KW发电机作备用电源。B、 中间盾构施工区间及中间风井用电区间盾构用电采用的是10KV高压直接给盾构自带变压器供电，电源由业主提供的高压分支箱出线接两台高压控制柜后分至各个盾构机；盾构机组的其他设备供电将由盾构变压器提供0.4KV电源；每台盾构机负荷1528KW；隧道内照明、降水由地面箱变供电。中间风井施工用电、生活用电均由业主提供的一台500KVA变压器供电；自备一台120KW发电机作备用电源。C、 市政府车站南北两端各设置一台500KVA的变压器，提供施工用电、办公用电、后期盾构出口地面设备用电；项目部自备一台100KW发电机作备用电源。D、 由甲方申请，供电局提供施工用电的高压配电柜、变压器内均设有计量设备，由高压配电柜和变压器馈出至用电点间设置计量配电箱，高压部分电费支付采取高压计量装置直接计量，低压部分采取低压侧计量（含变压器铁损及铜损）。E、 本临电方案0.4kv配电选择放射型TN-S三相五线制接零保护系统的供电方式,场地地表所有电缆采取预留电缆沟槽敷设，结构区及隧道内电缆采用悬挂敷设。4、电压、负荷等级分类 4.1、电压等级分类： 隧道盾构推进采用高压供电，电压等级10KV。其它施工用电采用低压供电，电压等级0.4KV，采用三相五线制。 4.2、负荷等级分类 新庄站重要负荷：办公生活、结构施工各阶段、盾构地面辅助设备负荷。区间重要负荷：盾构机、隧道照明、隧道排水负荷。中间风井重要负荷：搅拌桩施工、地下连续墙施工、结构施工各个阶段负荷。市政府站重要负荷：办公、结构施工各阶段、盾构出口辅助设备负荷。其它用电设备一般归为次要负荷。5、施工负荷统计及计算5.1 新庄站部分5.1.1 办公生活用电、现场施工分阶段用电负荷计算 a、办公生活用电负荷计算 办公生活用电负荷主要是空调、即热式水水器负荷负荷名称设备容量（kw）设备数量需要系数计算负荷有功功率（kw）功率因数cos视在功率（KVA）房 间 用 电3800.51200.8150即热式热水器8100.648148合计168198 b、施工用电负荷计算 第一阶段围护结构及地基加固施工期负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）塔吊7520.71050.82128冲击钻机7511750.8094旋喷桩机7530.71570.80197搅拌桩机7520.71050.82128打气泵630.590.8511注浆机330.54.50.806砼湿喷机360.470.809砂浆搅拌机1040.4160.8020潜水泵3200.6360.9040插入式振动捣固器340.44.80.806钢筋切割机330.650.87钢筋弯曲机320.6100.713钢筋调直机320.750.87交流弧焊机13200.82240.8280对焊机15010.4600.8571合计8231017 第二阶段主体结构施工及其他施工用电负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）塔吊7520.71050.82128平板式振动捣固器1.5200.4120.8014打气泵630.590.8511注浆机330.54.50.806砼湿喷机360.470.809砂浆搅拌机1040.4160.8020潜水泵3200.6360.9040插入式振动捣固器340.44.80.806钢筋切割机330.650.87钢筋弯曲机320.6100.713钢筋调直机320.750.87交流弧焊机13200.82240.8280合计438541 根据施组节点工期安排，盾构下井始发时车站主体结构已基本完成，故而盾构地面辅助设备用电时车站用电负荷已大大缩减。第三阶段盾构施工区间地面辅助设备用电负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）40T行车12010.6720.828740T行车16210.6970.8211810T行车2810.8220.828充电机3520.8560.870搅拌系统1520.8240.8528烘房间51110110机修间3010.4240.7632地面照明1010.5100.617隧道照明1521300.560隧道通风4420.7620.8572工作井排水3010.5150.819井口用电3010.4120.717其它100111000.8125合计534683从以上三个施工阶段看，已第一个施工阶段施工用电总负荷最大，其值为1017KVA，办公生活用电198KVA，其他零星及室外照明用电30KVA。新庄站用电量计算，按以下简式计算：式中：-计算用电量（kw）,即供电设备总需要容量； -全部施工动力用电设备额定用电量总和；-室内照明设备额定用电量总和；-室外照明设备额定用电量总和；-全部施工用电设备同时使用系数，总数10台以下的，；1030台，；总数30台以上，；-室内照明设备同时使用系数，；-室外照明设备同时使用系数，；1.1-用电不均匀系数p=1.1（0.6×1017+0.5×198+0.8×30） =806.52<1000KVA由业主提供的两台500KVA的变压器足以满足该车站施工及区间盾构施工地面辅助设备用电要求。 5.2 区间隧道部分及风井施工区A、盾构机负荷负荷名称设备容量（kw）设备数量需要系数计算负荷有功功率（kw）功率因数cos视在功率（KVA）1#盾构机1400114002#盾构机140011400合计28002800盾构施工地面辅助设备用电负荷已纳入新庄站用电规划。B、中间风井部分中间风井施工按工序划分为三个施工阶段该施工区域的用电负荷主要是个工序施工用电、办公用电及其他零星用电三轴搅拌桩施工序号设备名称台数功率合用电量1三轴搅拌机11801802空压机145453压浆泵2484搅拌桶3412合计245地下连续墙施工序号设备名称台数功率合用电量1钢筋笼制作钢筋切断机1332交流电焊机10131303钢筋弯曲机1334对焊机11501505泥浆系统泥浆泵222446泥浆泵37.522.57立式搅拌机115158砼浇筑卷扬机25.5119导墙施工空压机17.57.510插入式振捣器23.57合计393逆作法结构施工序号设备名称台数功率合用电量1钢筋制作钢筋切断机1882交流电焊机5131303钢筋弯曲机1334钢筋螺纹滚丝机25105混凝土施工平板式振动器11.51.56插入式振捣器41.14.47降排水潜水泵103308真空泵77.552.59空压机37.522.5合计261.9办公区及生活设施序号设备名称功率(KW)数量总功率(KW)1办公室310302仓库1443食堂5154宿舍11212合计51其他零星用电30KW其中以地连墙施工工序用电量最大为393KW，以工序重叠系数为0.3计算，施工用电最大负荷为472KW。按以下简式计算：式中：-计算用电量（kw）,即供电设备总需要容量； -全部施工动力用电设备额定用电量总和；-室内照明设备额定用电量总和；-室外照明设备额定用电量总和；-全部施工用电设备同时使用系数，总数10台以下的，；1030台，；总数30台以上，；-室内照明设备同时使用系数，；-室外照明设备同时使用系数，；1.1-用电不均匀系数p=1.1（0.6×472+0.5×51+1×30） =338<500KVA该施工区域由业主提供的一台500KVA变压器提供施工电源，从上计算看该电源能满足施工用电要求，同时自备一台120KW的发电机已备网路电故障时重点施工部位使用。6、总体配电方案6.1 配电系统形式选择根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式的配电系统方式；根据规范要求按照三级配电、两级保护的原则，项目部间接性采用四级配电箱配电四级保护进行供电：业主提供的预装式变电站低压配电室总配电箱、一级配电屏带计量、二级分配电箱带计量、三级设备开关箱控制（详细系统配置图见附图）。 6.2 线路敷设所有电缆采用电缆沟敷设，主电缆沟沿施工围挡布置，电缆沟尺寸为400*400mm，电缆周围采用细沙子填埋，沟面采用C20混泥土抹面，同时按等距50米设电缆检修井及设置二级配电箱；入基坑电缆采用在便道上横向预留200mm*200mm的沟槽敷设，细沙填埋。 所有线缆敷设、接地装置由专业电工实施，完工后由安质部及机电部协同验收合格后方可送电。6.3 配电系统的保护装置及接地装置设计 本项目配电采用三级配电系统、采用TN-S三相五线制接零保护系统、采用二级漏电保护系统、采用三级雷击浪涌保护器。在总配电室配电万能开关、计量装置及一级雷击浪涌保护器；在总配电屏处设置二级雷击浪涌保护器、配电万能开关、总配熔断器、总配漏电保护器（同时具备了短路、过载、漏电保护功能），总配电屏分五个回路；二级配电箱设置计量电表、二级雷击浪涌保护器、熔断器、漏电保护器（同时具备了短路、过载、漏电保护功能）、分配熔断器、分配漏电保护器；二级配电箱下分五个分闸，三个动力分闸，一个照明分闸，一个备用分闸。 总配电屏处接地电阻小于4欧姆）及分箱处做重复接地，接地电阻小于10欧姆。所有用电设备及配电箱均做保护接地。 在施工现场专用变压器的供电的TN-S接零保护系统中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出（图2）。图2 接地装置设计图1 工作接地；2PE线重复接地；3电气设备金属外壳（正常不带电的外露可导电部分）；L1、L2、L3相线；N工作零线；PE保护零线；DK总电源隔离开关；RCD总漏电保护器（兼有短路、过载、漏电保护功能的漏电断路器）；T变压器配电系统接地要求：（1）每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。接地可利用自然接地体，但应保证其电气连接和热稳定。（2）备用发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。（3）备用发电机电力系统接地应符合电力变压器系统接地的要求。下列情况可不另做保护接零：备用发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时；不超过2台的用电设备由专用的备用发电机供电，供、用电设备间距不超过50m，且供、用电没备的金属外壳之间有可靠的电气连接时。（4）保护零线必须采用绝缘导线，配电装置和电动机械相连接的PE线应为截面不小于2.5mm2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2的绝缘多股铜线。（5）相线、N线、PE线的颜色标记必须符合以下规定：相线 L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。6.4、电器设备的设置应符合以下要求（1）每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。（2）动力配电箱与照明配电箱分别设置。当合并设置为同一配电箱时，动力和照明应分路配电，动力开关箱和照明开关箱必须分设。（3）分配电箱与开关箱的距离不得超过30m，开关箱与其控制的用电设备的水平距离不得超过3m。（4）配电箱、开关箱应装设在干燥通风及常温的场所，周围应有足够二人同时工作的空间，周围不得堆放任何有碍操作、维修的物品。（5）配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上。固定式配电箱其下皮与地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线的进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线都注明每条线路的名称和走向。（6）每台配电箱由断路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达到三相五线制要求。6.5、室外配电箱（1）配电箱周围应足够两人同行的空间。不得对方任何防碍操作，维修物品。不得有灌木、杂草。（2）配电箱的电器安装板上必须分设N线端子板和PE端子板。N线端子板必须与金属电器安装板绝缘；PE端子板必须与金属电器安装板做电器连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。（3）配电箱内的连接线采用绝缘导线，接头不得松动，不得有外露带电部位。配电箱的下底与地面的垂直距离为1.4m，移动式配电箱下底与地面的垂直距离为0.8m。（4）配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，应装设端正、牢固。6.6 低压配电线路校验 电缆选型依据 电缆截面应根据允许载流量和允许电压偏移确定；同时考虑电缆的多次利用价值，对电缆的选型进行综合考虑。电缆的选型计算公式：I线1000KP/31/2U线COSS=PL/C%A、新庄站根据新庄站临电系统布置图及用电负荷计算、规划，现以单个回路的最大负荷校验及选择电缆 SGDX1回路线缆负荷该线路设备主要有冲击钻机、电焊机、潜水泵、场地照明及其他等。根据负荷计算表， 其有功功率为 Pe=147KW 其无功功率为 S=161KVA 其功率因素为 cosPe/S 147/161 0.91 其计算电流为 根据计算负荷结果，选用YC3×120mm2+2×50mm2的低压电缆，其额定载流量为I300A>245A,电缆具有预留负荷，故选型较大。电压损失校验：电缆长度为200米，Ue%0.07（查表所得） U%Ue%IL 0.07×255×0.2 3.57<5 满足压降要求 其中SGDX2、SGDX3、SGDX5、SGDX6回路线缆负荷与该回路一致。SGDX4回路线缆负荷该线路设备主要有三轴搅拌机、电焊机、潜水泵、场地照明及其他等；后期的盾构右线辅助设备40T行车、充电、通风、搅拌机根据负荷统计表，其有功功率为：Pe72+12+28+31+5+15+5+12180KW 其视在功率为： S87+14+35+30+8+30+5+12 221KVA 则其功率因数为cosPe/S 180/221 0.81其计算负荷为： 根据计算负荷结果，选用YC3×150mm2+2×70mm2的低压电缆，其额定载流量为I347A>338A。电压损失校验：电缆长度为200米，Ue%0.07（查表所得） U%Ue%IL 0.07×315×0.2 4.4<5 满足压降要求其中SGDX7回路线缆负荷与该回路一致。B、中间风井由500KVA变压器箱分出3路电源，两路600A开关，一路400A开关，设1#3# 共计3个总配电箱（见附图中间风井临时用电平面布置图）。 第一路600A开关为DX1#总配电箱提供电源。1#总配电箱为地面施工用电，容量约250KW。第一路容量约250KW包括施工各阶段用电，估算电流约600A，故选择YJV3*95+2*50的电缆可以满足要求；第二路600A开关为DX2#总配电箱提供电源。2#总配电箱为中间风井进口及井下施工用电，容量约250KW。第二路容量约250KW，估算电流600A，故选择YJV3*95+2*50的电缆可以满足要求。第三路400A开关为DX3#总配电箱提供电源。3#总配电箱为生活区及办公区施工用电，容量约100KW。第三路容量约100KW，估算电流400A，故选择YJV3*75+2*35的电缆可以满足要求；见附图中间风井施工用电系统设计图。6.7 高压配电线路根据负荷统计表，每台盾构机的变压器容量都为1400KVA计算高流：根据计算得到每台盾构机的高流为80.8A，为此对每台盾构机进行如下配线： 1#盾构机供电 电缆规格 ：UGEFP3×25+3×16mm2UG 2#盾构机供电 电缆规格 ：UGEFP3×25+3×16mm2高压电缆压降校验由于两台盾构机功率相同，采用电缆规格相同，故选取左线盾构机高压电缆压降校验：盾构机容量为1400KVA，电缆长度为2.7公里，电压等级为10KV，电缆截面为25mm2，功率因数取0.8，则电压降系数为0.0084。压降：U%0.0084IL0.0084×80.8×2.71.83 %<5%符合高压电缆输送压降要求。高压电缆在地面布置时沿工地围墙及电缆沟敷设；进入隧道的电缆先进入竖井垂直敷设，用电缆支架固定，每隔3米安装支架一个；在隧道内采用挂钩敷设，挂设位置由存放电缆的盾构车架位置决定；每2环挂设挂钩一只，挂钩由圆钢制成，外套塑料绝缘管；每50米挂“高压危险”警告牌；电缆车架上严禁站人，在保洁时严禁用水冲洗车架。电缆制作包括中间接头和终端头，接头材料采用 “6/10-8.7/15kv交联电缆热缩型中间接头（JSY-10/3×1）” 和“35KV交联电缆热缩型终端头（NSY-10/3×1）”。电缆终端头与中间接头的制作，由经过培训的熟悉工艺的人员进行，并严格遵守制作工艺规程，严禁在雾或雨中制作；电缆与接线端子的连接，采用压接；制作过程应保持连续性，尽量缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留的绝缘层。高压橡套电缆在送电使用前应进行绝缘电阻（用2500V.M表进行整条线路的绝缘测量，其绝缘电阻须在50M以上），直流耐压及泄漏电流测试，合格方可送电使用，并出具电试报告，测试部门须有国家许可资质。六、 安全用电技术措施及电气防火措施6.1 安全用电措施6.1.1技术措施 1、施工现场供电采用TN-S接零保护系统，保护零线应与工作零线分开单独使用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。2、施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型，漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。潮湿及手持工具末级漏电动作电流应不大于是15mA。3、配电箱实行“一机、一闸、一漏、一箱”，并应设有过载、短路、及漏电保护功能。4、配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。5、潮湿场所应采用安全电压36V或24V照明。照明采用草地灯或射灯照明，所有220V灯具都应使用单极漏电保护开关。6、电动建筑机械和手持电动工具使用需符合施工现场临时用电安全技术规范的有关要求。7、对分类用电人员进行安全基本知识培训，并做好安全技术交底。8、电气设备，配电系统要定期检查，做好记录。线路检修时，实行工作票制，由专业电工检修设专人统一组织，统一指挥。6.1.2 组织措施 1、建立安全检查制度。包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等，用电设备是否安全可行并做好检测记录。2、建立临时用电施工组织设计的编制，审批验收制度。3、建立技术交底，履行交底人与交被交底人的签字手续，写明交底日期。4、建立维修制度，做好维修工作日志，内容应详细，记载时间、内容及处理结果，并有维修人员及验收人员签字。5、建立拆除制度，不用的闸箱设备随时拆除。6、建立安全用电责任制，落实到人。7、持证上岗，禁止非电工无证上岗。8、进行专业培训，提高电气工作人员的技术职责。6.1.3 管理制度1、工地所有临时用电由专业电工(持证上岗)负责，其他人员禁止接驳电源。2、施工现场每个层面必须配备具有安全性的各式配电箱。3、临时用电，执行三相五线制和三级漏电保护。由专职电工进行检查和维护。4、所有临时线路必须使用护套线或海底线。必须架设牢固，一般要架空，不得绑在管道或金属物上。5、严禁用花线、铜芯线乱拉乱接，违者将被严厉处罚。6、所有插头及插座应保持完好。电气开关不能一擎多用。7、所有施工机械和电气设备不得带病运转和超负荷使用。8、施工机械和电气设备及施工用金属平台必须要有可靠接地。9、接驳电源应先切断电源。若带电作业，必须采取防护措施，并有三级以上电工在场监护才能工作。6.2 电气防火措施6.2.1防火措施 1、合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。 2、电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。 3、配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。 4、电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求。 5、定期检测电气设备的绝缘程度。 6、严禁不经批准使用电炉。 6.2.2 组织措施 1、建立易燃易爆场所管理制度。 2、建立电气防火教育制度提高各类用电人员电气防火的自学性。 3、建立电气防火责任制，加强电气防火重点场所烟火管制。 4、建立电气防火检查制度发现问题及时处理。 5、强化电气防火领导体制，建立电气防火队伍。6.3 安全用电风险分析及防止措施：6.3.1安全用电风险分析1、各种设备的线路，私拉乱接，容易造成发热燃烧。2、线路的破损，容易造成人员触电伤亡事故。6.3.2 安全用电防止措施1、各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。 2、电气设备集中堆放应配置灭火器材，电气设备周围严禁烟火。 3、配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。 4、定期检测电气设备的绝缘程度。 七、 用电管理7.1 临时用电责任分区1、临时用电必须按施工现场临时用电安全技术规范（JGJ46-2005）编制用电施工组织设计制定安全用电技术措施和电气防火措施。2、临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。3、临时用电责任划分：（1）机电部长廖云洋全面负责；（2）电工技师赖勇具体落实实施；并主要负责2、3变压器相关负荷装置的安全检查和日常维护；2#、3#变压器主供线路沿线用电设备的安装、临时停电故障处理及用电配电箱、用电设备的日常检查、维护处理。（3）电工高级技师王斌负责变压器及其相关负荷装置的安全检查及日常维护，4#变压器主供线路沿线用电设备的安装、临时停电故障处理及用电配电箱、用电设备的日常检查、维护处理。7. 2 电工值班制度1、值班电工24小时值班制并要按时交接班，做好交接班记录，坚守岗位，不得擅自离岗。2、上岗必须着统一制服，做到整齐、整洁，仪容端庄，精神饱满。3、值班时间不得擅自离岗、不准喝酒打牌、不做与值班无关的事。4、每班巡视责任区设施、设备运转情况，收集和整理运行资料，认真填写记录，并按公司文件和制度要求做好有关工作。5、工作时要时刻注意安全，严禁违反操作规程。6、经常性保养、监测和记录高低压供电情况，以确保和控制工地正常供电。7、值班期间必须保持高度警惕，严密注意责任区域的情况。发现异常情况，及时处理，重大问题及时通报上级主管部门。8、严格做好各项安全防范工作。9、值班人员要达到“三熟三能”。（1）熟悉设备、系统和基本原理，能分析运行状况。（2）熟悉操作和事故处理方法，能及时发现故障并排除故障。（3）熟悉本岗位的规程制度，能掌握一般的维修技能。7.3临时用电施工组织设计的内容和步骤 1、 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。2、 进行负荷计算，选择导线截面和电器的类型、规格。3、 绘制电气平面图，立面图和接线系统图。4、 制定安全用电技术措施和电气防火措施。7.4 施工现场临时用电安全技术档案 1、 临时用电施工组织设计及修改施工组织设计的全部资料。2、 技术交底资料。 3、 临时用电工程检查验收表。 4、 接地电阻测定记录。 5、定期检（复）查表（工地每月，公司每季进行一次）。6、 电工维修工作记录。7、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易和技术复杂性相适应。7.5电工职责： 1、电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。2、电工应掌握用电安全基本知识和所有设备性能。3、上岗前按规定穿戴好个人防护用品。 4、停用设备应拉闸断电，锁好开关箱。5、负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 6、移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。7、按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。8、应懂得触电急救常识和电器灭火常识。7.6 安全距离与外电防护 1、外电线路：指施工现场临时用电线路以外的任何电力线路。2、不得在高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。3、安全距离 （1）在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，110kv不小于6m，35110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。 （2） 起重臂或被吊物边缘与10kV的架空线路水平距离2m。 （3） 机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。4、外电防护 （1）达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。 （2） 带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm.（3） 带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。 （4） 在架设防护设施时，应有电气技术人员或专职安全员监护。（5） 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。5、电缆线路（1）电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。（2）电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。（3）橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面不得小于2.5m。 7.7 配电柜（盘）、配电箱及开关箱安装标准配电系统应设置总配电柜（
