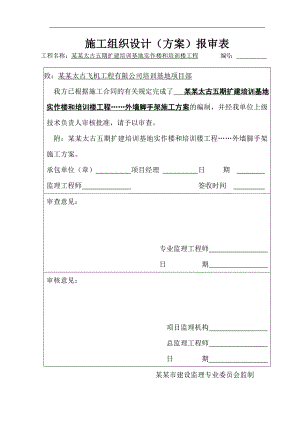

施工组织设计（方案）报审表工程名称：某某太古五期扩建培训基地实作楼和培训楼工程 编号： 致：某某太古飞机工程有限公司培训基地项目部 我方已根据施工合同的有关规定完成了 某某太古五期扩建培训基地实作楼和培训楼工程外墙脚手架施工方案的编制，并经我单位上级技术负责人审核批准，请予以审查。 附：某某太古五期扩建培训基地实作楼和培训楼工程外墙脚手架施工方案。承包单位（章） 项目经理 日 期 监理工程师 签收时间 审查意见：专业监理工程师 日 期 审核意见：项目监理机构 总监理工程师 日 期 某某市建设监理专业委员会监制施工组织设计（方案）审批表工程名称某某太古五期扩建培训基地实作楼和培训楼工程建设单位某某太古飞机工程有限公司施工单位东方建设集团有限公司建筑面积26920.4层数四层结构类型框架文件名称外墙脚手架施工方案公司总工程师审批意见：施工单位（盖章） 总工程师 日 期：项目部审核意见：项目经理 日 期：编制情况：编制人： 日期： 年 月 日东方建设集团有限公司某某太古五期扩建培训基地实作楼和培训楼工程外墙脚手架施工方案版 本： 第 版编 制： 日 期：审 核： 日 期：批 准： 日 期：实作楼、培训楼工程外墙脚手架施工方案一、工程概况：我司承建的某某飞机有限公司五期扩建培训基地实作楼和培训楼工程，建筑面积: 26920.40平方米，外架面积约20000平方米，高度为25米。二、脚手架搭设工艺外脚手架采用扣件式双排落地脚手架，排距0.8m，立杆纵距1.5m，步距1.8m，脚手架距离建筑物外皮0.35m（在明确幕墙做法时需要适当调整）；与结构拉接点设置竖向间距按两步考虑，水平间距按每个框架柱距。架体材料为48×3.5 焊接钢管，采用直角扣件、对接扣件及回转扣件进行连接。脚手架钢管落于水泥硬化后的垫层上；脚手架下铺通长脚手板，厚度50mm，脚手架扫地杆距垫板顶200mm。1、材料要求焊接钢管（48×3.5）：化学成分与机械性能符合国家标准普通碳素钢技术条件(GB70088)中3 号镇静钢的要求。所用扣件应符合可锻铸铁分类及技术条件（GB97867）的规定。扣件不能有裂纹，气孔疏松，砂眼等铸造缺陷。扣件与钢管的贴合面接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。脚手板：厚度50mm，宽200mm，采用杉木或松木制作，其材质符合国家现行标准木结构设计规范GBJ5-88 中对II 级木材的规定，脚手板的两端采用直径为4mm 的镀锌钢丝各设两道箍。焊接底座：采用Q235A 钢，E43 焊条。2、 搭设顺序基层加固垫实铺通长脚手板立杆下加底座弹线、立杆定位摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆、并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安第一步小横杆安第一道拉杆安第二步大横杆安第二步小横杆加设临时斜撑杆，上端与第二步横杆扣紧（与结构柱拉接后拆除）安第三、第四步大横杆和小横杆安装第二道拉杆接立杆逐层安装各步大横杆和小横杆加设剪刀撑铺设脚手板挂安全网3、杆件搭设1）外径48mm与51mm 的钢管严禁混合使用。2）立杆垂直度偏差不得大于架高的1/400，每根立杆按6 米计，即单根立杆垂直度偏差不大于15mm。3）相邻立柱的对接扣件不得在同一高度内。4）开始搭设立柱时，每隔6 跨设一根抛撑，直至连墙杆件安装完毕后，方可根据情况拆除。5）当搭设至有连墙杆件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应立即设置连墙件。6）顶层立杆高出建筑女儿墙至少1.5m。7）纵向水平杆设于横向水平杆之下，在立柱内侧，并用直角扣件与立柱扣紧。8）纵向水平杆采用对接扣件连接，对接接头交错布置，不能设于同步、同跨内，相邻接头水平距离不应小于500mm，并避免设在水平杆跨中。9）纵向水平杆的长度不宜小于3 跨，并不小于6m。10）脚手架的同一步纵向水平杆必须交圈，用直角扣件与内、外角柱固定。11）每一主节点处必须设置一根横向水平杆，该杆轴线偏离主节点的距离不大于150mm。12）横向水平杆应采用直角扣件固定在立柱上，靠墙一端至外墙面的距离不小于100mm。4、连墙件搭设脚手架连墙件，采用钢管、扣件与结构柱进行拉接，搭设中水平方向外架与每一跨柱子拉接，垂直方向每二步架与结构拉接，以保证搭设过程中的安全。连墙件靠近主节点设置，偏离主节点的距离不大于300mm。连墙件必须底部第一根纵向水平杆处开始设置。连墙杆垂直于墙面方向设置。5、剪刀撑搭设1）在转角处应加设剪刀撑，立面上应连续设置剪刀撑，剪刀撑斜杆与地面的倾角在45°60°之间。2）剪刀撑斜杆用回转扣件固定在与之相交的横向水平杆上，回转扣件中心线距离主节点的距离不大于150mm，剪刀撑应随立柱、纵横向水平杆等同步搭设。3）剪刀撑杆接长采用对接扣件进行连接。6、脚手板铺设1）作业层脚手板应满铺，搭接铺设。2）转角处的脚手板，应与横向水平杆可靠绑扎连接。7、上人斜道的搭设：（1）、脚手架外侧搭设上人斜道，上人斜道附着搭设于落地脚手架的外侧，立杆、横杆间距与相应的脚手架相同，斜道与脚手架同步进行搭设。（2）、斜道采用一步层一斜跑之字型搭设，坡度宜为1：3，宽度不小于1m，休息平台面积不小于3。（3）、斜道两侧及转角平台外围均应设防护栏杆，并挂密目安全网。（4）、斜道两侧及转角平台外侧应设剪刀撑。（5）、斜横杆间距300，靠边的斜横杆与立杆绑扎，中间的斜横杆与小横杆绑扎。（6）、斜道与平台满铺脚手板，脚手板上每隔300设置一道防滑条，防滑条高度2030。8、安全网设置脚手架外立面满挂密目安全网，在二层板处设一道水平兜网。9、脚手架的验收 （1）、脚手架搭设完毕后，在投入使用前，应由工程负责人（项目经理），架子班组和专职安技人员以及有关专业人员一起组织验收，验收时必须有主管审批架子施工方案一级的技术和安全部门参加，并填写验收单。 （2）、验收时，要检查架子所使用的材料、配件、工具是否符合现行国家颁布标准。 A、架子的布置，立杆和纵、横向水平杆间距。 B、架子的搭设。 C、连墙点是否安全可靠；剪刀撑、斜撑是否符合要求。 D、架子的安全防护必须有效；绑扎紧固程度应符合要求。 E、脚手板铺设应符合要求。三、脚手架的拆除1、 拆除前的准备工作1）拆除安全技术措施逐级进行交底。2）清除脚手架上的杂物及地面障碍物。2、拆除要求1）拆除顺序按逐层由上而下进行，严禁上下同时作业。2）所有连墙件应随脚手架逐层拆除，严禁先拆除几层连墙件后，进行脚手架的拆除。3）脚手架拆至下部最后一根长钢管时，先在适当位置临时设抛撑加固，后拆连墙件。4）各构配件必须及时分段运至地面，严禁抛扔。四、安全管理1、人员要求1）脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。2）搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋。2、搭设阶段1）脚手架构配件质量必须按规定要求进行检验，合格后方可使用。2）脚手架搭设按下列阶段进行检查，发现问题应及时校正:操作层上施加荷载前；每搭完10m 高度后；达到设计高度后。3、使用阶段1）操作层上的施工荷载应符合设计要求，不得超载，不得将模板支撑、泵送混凝土的输送管等固定在脚手架上，严禁任意悬挂起重设备。2）六级及六级以上大风、雾、雨天不得进行脚手架作业，雨后上架操作应有防滑措施。3）设专人负责脚手架的经常性检查和保修:六级大风与大雨后必须进行检查和保修。4）脚手架使用期间，严禁任意拆除下列杆件：主节点处的纵横向水平杆；连墙件；支撑；栏杆、挡脚板。要拆除上述任一杆件均应采取安全措施，并报项目总工及监理审批。5）在脚手架上进行电、气焊作业时，必须有防火措施并设专人看守。6）脚手架接地、避雷措施等应按国家现行标准施工现场临时用电安全技术规范（JGJ4688）的有关规定执行。7）每一施工层均满铺脚手板。4、拆除阶段拆除脚手架时，地面设围栏及警戒标志，并派专人看守，严禁一切非操作人员入内。五、脚手架荷载计算（一）、连墙点的验算：1、地面粗糙程度按B类取值。2、其中风荷栽标准值的计算式为： k=szo3、取T =0.7的风压降低系数，采用下式： k=0.7szo4、基本风压o=0.85、风压高度变化系数按建筑高度25M取值，查GB50009-2001得z=1.426、脚手架的风荷栽体型系数： 取脚手架一跨1.5M考虑，根据规范表4.2.4及附录表A-3： s=1.3 =0.089 s=1.3×0.089=0.11577、所以： k=0.7×0.1157×1.42×0.8=0.092KN/8、由以上，JGJ 130-2001规范5.4.1公式：每个连墙点每层每三跨设置，为安全起见，按覆盖18验算。 N1=Nlw+No Nlw=1.4Awk其中双排架连墙件约束脚手架平面外变形所产生的轴向力No取5KN。所以：N1=1.4×18×0.092KN/+5KN=7.32KN9、因连墙点采用钢管预埋，扣件连接位置与固定端考虑100距离，由此可知预埋钢管承受弯矩：M=N1·100=732000N·48钢管截面抵抗矩：M钢=fc·W=205N/2×50803=1041400N·M，满足要求。10、连墙杆件受压稳定系数（连墙杆两节点之间长度为500。）=kh/i=1.155×1.5×500/15.8=55查得=0.836N1/A=7320/0.836×489=18N/2fc=205N/2满足要求。11、扣件抗滑验算连墙点采用扣件抗滑Rc=8KN,满足要求。（二）、钢管脚手架的计算：1、脚手架外立杆处荷载按荷载最大情况取值，即外排立杆处荷载，脚手板（竹跳板）每步满铺，施工荷载考虑二层同时作业，每层荷载取3000N/。脚手架搭设高度按24m，搭设十三步架计算。（1）、施工荷载标准值产生的轴向力总和（按g1=3000N/二层同时作业计算）。ÈNQK=lb/2×la×g1×2=0.4×1.5×3000×2=3600N（2）、脚手架结构自重标准值产生的轴向力，步距1.8m，纵距1.5m，脚手架搭设13步，铺设竹跳板，横向间距1.2m，横向水平杆伸出端头0.1m，每个节点纵横向共计2个扣件扣接及每6m一个对接扣件，剪刀撑在外面连续设置，杆件与地面夹角按45o计算。NG1K=（h+la+lb/2+0.1）×g2×13+2+（h+la)/6 ×13×g3+h×la×13×0.67×g2+1.414×h×13/6×g3 =（1.8+1.5+0.6+0.1）×38.4×13+2+（1.8+1.5）/6×13×13.2+1.8×1.5×13×0.67×38.4+1.414×1.8×13/6×13.2=3410N 其中钢管自重g2=38.4N/m,扣件自重g3=13.2N/个 （3）、构配件自重标准值产生的轴向力（包括满铺脚手板、安全网、栏杆等防护设施）NG2K=lb/2×la×13×g4+ la×h×13×g5+ la×13×g2+13×g3 =0.6×1.5×13×350+1.5×1.8×13×2+1.5×13×38.4+13×13.2 =3722N查建筑施工手册第三版，竹跳板自重g4=350N/，安全网自重g5=2N/，栏杆采用钢管，用十字扣件扣结在立杆上，钢管自重g2=38.4 N/，十字扣件自重g3=13.2 N/个。2、杆件受压稳定系数，根据规范5.3.3公式：=kh/i=1.155×1.5×1.8/15.8=197查规范附录 C表C 得=0.1863、不组合风荷载时，（1）、根据规范5.3.2-1公式，由以上得脚手架立杆轴向力设计值为： N外=1.2（NG1K+ NG2K）+1.4ÈNQK=1.2×（3410+3722）+1.4×3600=13598.4N（2）脚手架立杆承载力计算（以外立杆荷载和最大受荷验算），根据规范5.3.1-1公式： N/A=13598.4/0.186×489=149.5N/2f=205N/2满足要求。4、组合风荷载时，（1）、根据规范5.3.2-2公式，由以上得脚手架立杆轴向力设计值为：N外=1.2（NG1K+ NG2K）+0.85×1.4ÈNQK=1.2×（3410+3722）+0.85×1.4×3600=12842.4N脚手架立杆承载力计算（以外立杆荷载和最大受荷验算），根据规范5.3.1-2及5.3.4公式：Mw=0.85×1.4klah2/10 =0.85×1.4×0.000092×1500×18002 =53200N/A+ Mw /W=12842.4/0.186×489+53200/5080=151.7 N/2f=205N/2 满足要求。5、纵向水平杆按三跨连续梁承受横向水平杆传递的集中荷载设计值（包括活荷载及竹跳板荷载）F=（1.4×3000+1.2×350）×1.5×0.4=2772N（1）、弯距验算M/W=0.175Fl/5080=0.175×2772×1500/5080=145N/2f=205N/2 满足要求。 （2）、挠度验算=1.146×Fl3/100EI =1.146×2772×15003/100×206000×121900=4.3l/150=10满足要求。6、横向水平杆验算（按剪之梁验算）（1）、承受均布荷载设计值q=(1.4×3000+1.2×350)×1.5×1.2/800 =10.395 N/（2）、弯距验算M/W=0.125×q×l2/5080=0.125×10.395×8002/5080 =163.7 N/2f=205N/2 满足要求。（3）、挠度验算=5ql4/384EI=5×10.395×8004/384×206000×121900 =2.21l/150=5.3满足要求。7、扣件抗滑移计算R=2F=2×2772N=5544N Rc=8KN满足要求。六、防雷击措施及防台风预案：1、防雷击措施通过连墙点与结构避雷网连接。2、防台风预案接获台风预报，对脚手架进行全面检查，特别是连墙杆拉接是否牢固或有无破坏，脚手板绑扎是否牢固。除必要的连墙杆拉接外，根据脚手架情况，在相对薄弱位置再与结构进行拉接，加固脚手架与结构的连接。随时监控台风情况，根据台风大小和正面袭击情况，视要求将密目安全网进行拆除，减小脚手架挡风系数，在台风过后再进行恢复。3、其他安全措施安全网必须使用安全部门规定的密目安全网，支架和各施工楼层配备2个以上灭火安全器材。七、四口、五临边防护1、楼梯口的防护：楼梯外侧用钢管搭设扶手栏杆高1.2M和0.3M高的踢脚杆，不使用的楼梯口用定型的钢筋扶栏封闭，并挂禁止标志，扶手的所有扣件和扶栏均涂红白相间的油漆。2、通道口的防护进出建筑物的主次通道口上部及建筑物旁已有的低建筑屋顶部均搭设防护棚，钢筋制作、搅拌机等操作场地顶部亦应搭设防护棚。（1）、通道、已有建筑屋顶部防护棚：搭设双层，两层间距500，两层均满铺脚手板，铺设方向互相垂直。（2）、钢筋制作、搅拌机等操作场地顶部防护棚：搭设双层，两层间距600，上层满铺脚手板，下层铺设石棉瓦防雨。3、预留洞口及楼层临边的防护（1）、凡1.5M2以内的预留洞口用固定盖板防护；1.5M2以上的预留洞口四周用钢管搭设双道扶手栏杆高度1.2M和0.6M,洞口处张挂水平安全网。（2）、凡阳台、楼层、屋面等临边用钢管搭设双道扶手栏杆高度1.2M和0.6M，并涂红白相间的油漆。
