压力变送器详细操作指南.doc

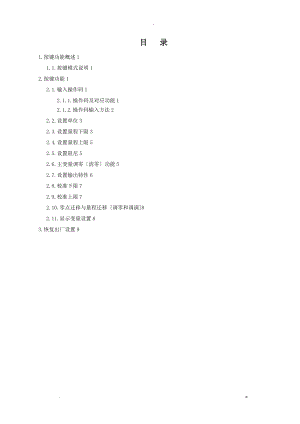

-. z.目目 录录1.按键功能概述 11.1.按键模式说明 12.按键功能 12.1.输入操作码 12.1.1.操作码及对应功能 12.1.2.操作码输入方法 22.2.设置单位 32.3.设置量程下限 32.4.设置量程上限 52.5.设置阻尼 52.6.主变量调零清零功能 52.7.设置输出特性 62.8.校准下限 72.9.校准上限 72.10.零点迁移与量程迁移 调零和调满82.11.显示变量设置 83.恢复出厂设置 9-. z.按按键键详详细细操操作作指指南南1.1. 按键功能概述按键功能概述1.1.1.1.按键模式说明按键模式说明标准的 H3051S 和 H3051T 表头上都有三个按键，分别为M、S、Z。也支持外部扩展干簧管接口，实现不开盖调整。此时支持两个按键，分别为 S、Z。针对这两种应用，本产品支持双按键和三按键两种操作模式。 三按键三按键操作模式操作模式：操作更快捷，适用于 LCD 上具备 3 个按键的产品。Z 键用于进入提示数据设置界面和移位；S 键用于进入数据设置界面、增加数字和数据保存；M 键用于数据保存。注：在三按键模式下，任何时候都可以按下M键，保存当前的设置数据。 双按键双按键操作模式操作模式：这种操作模式通常用于外部只有 2 个非接触按键的情况。Z 键用于进入提示数据设置界面和移位；S 键用于进入数据设置界面、增加数字和数据保存。注：在双按键模式下，输入数据时，必须等左下角的下箭头闪烁时，才能通过按下Z键保存设置数据。2.2. 按键功能按键功能2.1.2.1.输入操作码输入操作码2.1.1.2.1.1. 操作码及对应功能操作码及对应功能现场使用按键组态时，LCD 左下角88字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。其对应关系为：左下角左下角8888字符显示字符显示设置变量设置变量0 或空正常显示1输入操作码可以直接输入和下面功能对应的数字，以直接进展相应功能的设置2设置单位3设置量程下限4设置量程上限5设置阻尼6主变量调零7零点迁移与量程迁移 调零和调满调零和调满8输出特性【设置线性输出、或者开方输出】9校准下限10校准上限注：通过输入各个功能对应的操作码，可以快速进入对应功能。例如输入5” ，直接进入设置阻尼功能。-. z.例如输入8，直接进入设置输出特性。例如输入9，直接进入校准下限。2.1.2.2.1.2. 操作码输入方法操作码输入方法图例说明：1. 均以当前采集值 1 kPa，量程为 0100kPa 为例2. 空心显示的数字、字母、符号，表示当前是闪烁显示在实时正常显示状态，按下Z Z键进入组态数据设置状态。此时左下角显示1。同时数字区第 1 个0开场闪烁。按下Z Z键，依次向右移动闪烁位，直到最后一个0开场闪烁。按下S S键，最后一位数字开场从 0 增加。这是输入的数字就是操作码，根据输入的操作码不同，将进入不同的功能。以进入设置主变量单位为例，进展说明：1. 等到增加到2”时，按下Z键，此时左下方有一个箭头开场闪烁。2. 此时按下S键，则进入设置单位菜单，此时左下角显示2。同时下方显示当前的单位。说明：如果是说明：如果是 3 3 按键，则在显示按键，则在显示0000200002时，直接按下时，直接按下MM键，键，就可以进入就可以进入 设置单位设置单位。如果输入操作码不同，则进入相应的菜单，例如：输入3，进入设置量程下限。输入5，进入设置阻尼。输入6，进入调零。输入8，进入设置输出特性。设置量程下限设置阻尼调零设置输出假设当前线性输出 0 0 0 0 01 0 0 0 0 2 10 0 0 0 2 10.0 0 0 2k P a 0.0 0 0 0 3k P a 2.0 0 0 0 5 S1.0 0 0 6 N O1.0 0 0 8 L I N 0 0 0 0 01 -. z.2.2.2.2.设置单位设置单位输入操作码2后，进入设置单位功能，如右图所示。如果不需要设置单位，按下Z键，直接进入设置量程下限功能。如果需要设置单位，按下S键，进入设置单位功能，此时右下角显示的单位开场闪烁，表示可以设置新的单位。设置单位初始界面进入设置单位界面按下S键，则依次切换量程单位。切换顺序： InH20、InHg、ftH20、mmH20、mmHg、PSI、bar、mbar、g/cm2、Kg/cm2、pa、kPa、TORR、ATM、MPA、InH204、mH204、mH20、mHg、SPecial特殊单位、具体字符通过 HART Config Tool 的高级功能进展设置 、m、cm、mm。切换到需要的单位后，按下Z键，则将当前显示的单位设置为量程单位，并自动进入设置量程下限功能界面。设置量程下限2.3.2.3.设置量程下限设置量程下限假设原来的量程下限为 0，新输入的量程下限为40kPa。在输入操作码时，直接输入3，或者在设置量程单位后，都进入设置量程下限界面，如右所示：设置量程下限界面如果不需要设置新的量程下限，按下Z键，直接进入设置量程上限功能。按下S键，进入设置量程下限功能，此时左下角显示的设置量程下限界面开场设置量程下限界面0.0 0 0 2k P a0.0 0 0 2TORR 0.0 0 0 0 3k P a 0.0 0 0 0 3k P a 0.0 0 0 0 3k P a0.0 0 0 2k P a-. z.箭头开场闪烁，表示已经进入设置。此时按下S键，将在和之间切换。如果显示，表示将输入的是负数小于 0 的数据，例如需要输入40kPa 。设置负数界面此时按下Z键，第 1 个0开场闪烁，表示可以输入新的数据。设置最高位界面此时连续按下S键，直到最高位显示4。设置最高位界面按下Z键，第 2 个0开场闪烁，表示可以输入数据。如果需要修改，则按S键输入新的数据。设置第 2 位界面继续按Z键，数字从第 2 到第 5 位依次闪烁。可以输入需要的数据。设置第 5 位界面再次按下Z键，小数点全部闪烁，表示可以输入小数点位置。设置小数点位置界面按下S键，则最高位的小数点开场闪烁，表示当前设置的小数点位置。继续按S键，小数点位置向右移动。到达期望的位置后，按下Z键，完毕小数点的设置。此时左小角的下箭头开场闪烁，表示此时可以按下S键，完成当前的数据输入。小数点在最高位小数点在期望位置小数点设置完成 0.0 0 0 0 3k P a-0.0 0 0 0 3k P a-0.0 0 0 0 3k P a-4.0 0 0 0 3k P a-4.0 0 0 0 3k P a-4.0 0 0 0 3k P a-4.0.0.0.0 3k P a-4.0 0 0 0 3k P a-4 0.0 0 0 3k P a4 0.0 0 0 3k P a-. z.按下S键，或者按下M键，完成数据输入。并自动转到设置量程上限界面。设置量程上限2.4.2.4.设置量程上限设置量程上限在设置量程下限后，自动进入设置量程上限界面，如右所示：设置量程上限设置量程上限的方法和设置量程下限完全一样，参见设置量程下限的方法。2.5.2.5.设置阻尼设置阻尼在设置量程上限后，自动进入设置阻尼界面，如右所示： 设置阻尼设置阻尼的方法和设置量程下限完全一样，参见设置量程下限的方法。特别说明：如果输入阻尼值为特别说明：如果输入阻尼值为0567805678，则自动进展，则自动进展 恢复出厂设置恢复出厂设置操作。操作。 【需要在出厂前执行需要在出厂前执行 数据备份数据备份操作操作】注意：小数点位置必须置到注意：小数点位置必须置到 8 8 后面！后面！恢复出厂设置2.6.2.6.主变量调零主变量调零清零清零功能功能进入方法：1. 在设置阻尼之后；2. 在输入操作码界面，输入操作码6之后；3. 或者同时按下同时按下MMZZ键，并保持键，并保持 5 5 秒。秒。进入设置阻尼界面，如右所示：左下角的功能码显示6，中间显示当前的主变量值，下方区域显示YES或者NO。调零按下S键，NO闪烁显示，说明已经进入调零功能，但是当前选择为不调整。调零界面，不允许调零 1 0 0.0 0 4k P a 1 0 0.0 0 4k P a 2.0 0 0 0 5 S1.0 0 0 6 N O1.0 0 0 6 N O 0 5 6 7 8 5 S-. z.按下S键，切换为YES 闪烁显示，说明当前选择为调整。调零界面，允许调零此时按下Z键，则执行调零功能，当前压力值将被调整为0。如果在闪烁显示NO时，按下Z键，则不执行调零功能，直接退出。退出调零功能后，进入设置输出特性界面。设置输出假设当前线性输出2.7.2.7.设置输出特性设置输出特性进入方法：1. 在设置阻尼之后；2. 在输入操作码界面，输入操作码8之后；进入设置输出特性界面，如右所示：左下角的功能码显示8，中间显示当前的主变量值，下方区域显示LIN表示线性输出或者SQRT表示开平方输出 。图示表示当前是线性输出。设置输出特性当前为线性输出按下S键，LIN闪烁显示，说明已经可以重新设置输出特性。按下S键，切换为SQRT 闪烁显示，说明当前选择为开平方输出。设置输出特性当前选择线性输出设置输出特性当前选择开方输出选择好适宜的输出特性后，按下Z键，则保存当前的设置：LIN线性输出或者SQRT开平方输出 。执行完成后，自动进入到完毕设置功能界面，如右所示：左下角显示功能代码0。此时可以按下Z，直接进入设置单位界面，继续从量程单位开场设置【无需再次输入操作码】 。如果没有任何按键按下，则在 10 秒后自动退出按键设置功能。设置输出特性当前为线性输出1.0 0 0 6 Y E S0.0 0 0 8 L I N1.0 0 0 8 L I N1.0 0 0 8 L I N1.0 0 0 8S Q R T1.0 0 0 0 -. z.2.8.2.8.校准下限校准下限在实时正常显示状态，按下Z Z键进入组态数据设置状态。此时左下角显示1。同时数字区第 1 个0开场闪烁。按下Z Z键，依次向右移动闪烁位，直到最后一个0开场闪烁。按下S S键，最后一位数字开场从 0 增加。等到增加到9时，此时按下Z键，左下方有一个箭头开场闪烁。此时按下S键，进入校准下限菜单，左下角显示9，可以校准下限。校准下限时，需要外加相应压力，等于压力稳定后，输入下限校准值。输入下限校准值的方法和设置量程下限完全一样，参见设置量程下限的方法。下限校准值设置成功后，则自动完成了校准下限。下限校准值设置成功后，则自动完成了校准下限。2.9.2.9.校准上限校准上限在实时正常显示状态，按下Z Z键进入组态数据设置状态。此时左下角显示1。同时数字区第 1 个0开场闪烁。按下Z Z键，依次向右移动闪烁位，直到最后一个0开场闪烁。按下S S键，最后一位数字开场从 0 增加。等到增加到9时，此时按下Z键， 0 0 0 0 01 0 0 0 0 01 0 0 0 0 9 10.0 0 0 9k P a 0 0 0 0 01 0 0 0 0 01 0 0 0 0 9 10 0 0 0 9 1-. z.左下方有一个箭头开场闪烁。此时按下S键，左下角显示9，再按下Z Z键，则进入校准上限菜单。此时左下角显示10，可以校准上限。校准上限时，需要外加相应压力，等于压力稳定后，输入上限校准值。输入上限校准值的方法和设置量程下限完全一样，参见设置量程下限的方法。上限校准值设置成功后，则自动完成了校准上限。上限校准值设置成功后，则自动完成了校准上限。2.10.2.10. 零点迁移与量程迁移零点迁移与量程迁移 调零和调满调零和调满 进入方法：同时按下进入方法：同时按下ZZ键和键和SS键，并保持键，并保持 5 5 秒以上；秒以上； 进入零点和量程迁移界面，如右所示：左下角的功能码显示7，表示可以进展调零和调满操作。按下Z，进展零点迁移，即调零操作：当前的压力设置为量程下限，变送器输出调整为 4mA。按下S，进展量程迁移，即调满操作：当前的压力设置为量程上限，变送器输出调整为 20mA。设置过程中，如果 2 分钟内没有按键按下，则返回正常显示状态。零点迁移和量程迁移界面2.11.2.11. 显示变量设置显示变量设置液晶显示屏能显示电流、百分比、主变量三种变量的一种或交替显示其中的两种间隔时间 4 秒 。在实时正常显示状态，使用 S 键能更改两个显示变量，当两个显示变量设定为一样的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。方法如下：按下S键，当前显示变量如：电流发生变化，循环显示电流、百分比、主变量,当所需要的显示变量如：主变量出现在屏幕上时，松开S键，即实现了将显示变量电流改为主变量。更改显示变量过程中，左下角功能码显示30。例子例子：假设当前显示变量为电流，需要设置为：交替显示主变量和百分比。步骤步骤：修改第一个显示变量修改第一个显示变量：按下S键，液晶循环显示电流、百分比、主变量,当显示主变量时，松开S键，即可。此时，液晶交替显示主变量和电流。1.0 0 0 7 0.0 0 0 9k P a4 0.0 0 1 0k P a0 0 0 0 9 1-. z.修改第二个显示变量修改第二个显示变量：当液晶显示电流时，按下S键，液晶循环显示电流、百分比、主变量,当显示百分比时，松开S键，即设置成功。注意：该功能只有软件版本号为 2.5 以上的板卡支持；并且用按键调整后电流和主变量小数点位数自动切换为三位，百分比自动切换为一位。3.3. 恢复出厂设置恢复出厂设置如果变送器已经在出厂时，对组态等数据进展了备份，则可以通过按键输入阻尼05678来现场恢复数据。组态数据备份：运行 HART-CONFIG Tool 软件，在高级功能下的附加功能选项下，点击数据备份按钮，即可将变送器的单位、量程、阻尼等信息进展备份。备份数据的恢复有以下几种方式：1）通过 HART-CONFIG Tool 软件，在仪表组态下的输出特性页面，输入阻尼5678” ，再点击写入，可以恢复备份数据。 【提示：写入数据时，可能提示通讯失败，是正常现象，不影响数据的恢复。因为 5678 不是有效的阻尼值】2）通过 HART375 手持器进展恢复。在详细设置信号状况阻尼下输入阻尼5678，并写入，可以恢复备份数据。 【提示：写入数据时，可能提示通讯失败，是正常现象，不影响数据的恢复。因为 5678 不是有效的阻尼值】3）通过按键，在第 5 项，输入阻尼时，输入05678，并保存，将恢复备份数据。 【此操作不影响真正的阻尼值】
