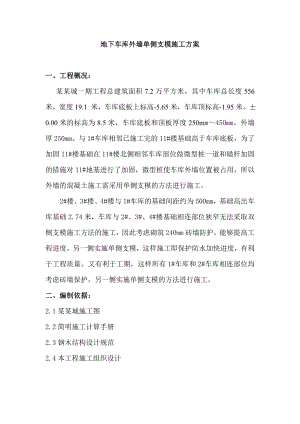

地下车库外墙单侧支模施工方案一、工程概况： 某某城一期工程总建筑面积7.2万平方米，其中车库总长度556 米，宽度19.1 米，车库底板上标高-5.65米，车库顶标高-1.95米。±0.00米的标高为8.5米，车库底板和顶板厚度250mm450mm。外墙厚250mm。与1#车库相邻已施工完的11#楼基础高于车库底板，为了加固11#楼基础在11#楼北侧相邻车库部位做微型桩一道和锚杆加固的措施对11#地基进行了加固，微型桩使车库外墙位置被占用，所以外墙的混凝土施工需采用单侧支模的方法进行施工。2#楼、3#楼、4#楼与1#车库的基础间距约为500mm，基础高出车库基础2.74米，车库与2#、3#、4#楼基础相连部位狭窄无法采取双侧支模施工方法的施工，因此考虑砌筑240mm砖墙防护，能够提高工程进度。另一侧实施单侧支模，这样施工即保护防水加快进度，有利于工程质量。又有利于工期，这样所有1#车库和2#车库相连部位均考虑砖墙保护，另一侧实施单侧支模的方法进行施工。二、编制依据：2.1某某城施工图2.2简明施工计算手册2.3钢木结构设计规范2.4本工程施工组织设计三、单面支模方法：3.1模板：模板采用18厚多层板或15厚竹胶合板。竖楞采用50×100的木方，间距250mm。横楞采用 48钢管，壁厚为3.5mm的双钢管，间距800mm。3.2支撑体系：采用48钢管排架形式，与模板的支撑点采用U型调节托，排架立杆间距900×1000mm，下面设一道斜撑杆与地锚钢筋扣牢，模板最下端埋25钢筋头，卡固下端模板如图所示：3.3模板防上移地锚：地锚采用现有10钢筋，在底板混凝土中预埋钢筋环，与最下一排钢管套牢。3.4模板可预制成标准块，用塔吊运输，钢管排架也可以预制成单元标准架，有条件的情况下也可以做为顶板模板的支撑架，但一定要选择好立杆的长度。3.5模板施工顺序：底板混凝土预埋地锚筋 外墙钢筋 预制模板 搭设排架 立模板 模板加固 支撑体系 模板验收外墙混凝土浇筑。四、单侧支模应注意的几个安全问题：4.1组装模板时，必须设牢固支撑，四面支撑牢固，防止位移，不得站在模板上操作。4.2模板施工前，必须进行安全技术交底。操作人员必须持证上岗。4.3进入施工现场必须戴好安全帽，系好下额带。4.4、模板吊装必须有专人指挥，严格按照吊装安全技术规程进行操作。4.5、安装模板的工具绳子系牢。4.6、高空作业必须系好安全带。4.7、混凝土浇筑速度要控制在1.5米/小时以内。附：单侧支模的附图。材料力学性能：.多层板力学性能 （N/mm2） 表1结 构静强度曲弹性模量（E）说 明三层板1133010584五层板105.509898实际应用60.005000生产单位给定.木方根据现场所用材料采用一般松木力学性能（N/mm2） 表2材 质抗弯强度弹性模量（E）说 明落叶松139.5×103.钢材（一级钢） （N/mm2） 表3材 质抗弯强度弹性模量（E）说 明3号钢2152.06×105厚<20.钢管 表4材 料规格截面积A（mm2）截面惯性矩I（mm4）截面抵抗矩W（mm3）回转半径r（mm） 重量（kg/m）钢管48×3.0424107800449315.953.33钢管48×3.5489121900507815.783.841、单侧支模计算：车库墙体实际浇筑高度为3.15米，墙厚250mm，采用木模板板厚20mm，混凝土采用C30S6，重力密度c=25KN/m3坍落度160mm，浇筑速度V=1.5m/小时 混凝土温度T=251=1 2=1.15 竖楞截面尺寸为50×100mm，横楞为双根48钢管采用松木fm=13 N/mm2 fy=1.5 N/mm2 E=9.5×1.0N/mm2模板的侧压力：F=0.22c200/（T15）1 21/2 =0.22×25200/（2515）×1×1.15×1.51/2 =38.73KN/m2 F=OH = 25×3.15= 78.75 KN/m2 取最小值： F=38.73KN/m2混凝土侧压力设计值为q1=38.73×1.2=46.48KN/m2有效压头高度 h=46.48/25 h=F/c =1.86m2、求竖楞间距： 侧模板计算宽度取1m，木楞间距设为350mm500则：l/h= 350mm500/14 = 2535.7 当l/h 13.5时，挠度控制：则：l/400=0.677 q.l4 /100×EI= 0.677×46.48×l4×12/100×9.5×103×1000×203 L=(50.3×108 )1/3 =369.1 I=1/12bh取竖楞间距为350mm,如模板厚为15，则竖楞间距为250。求横楞间距:横楞间距设为8001000mm则L/h = 8001000/48 = 16.720.83 13.5 应挠度控制I = /64(d4-d14) =/64(484-414) = 121805L/400=0.677qL4 /100EI= 0.677×46.48×L4 /100×2.06×105×121805L=（19.9×107）1/3 = 583.8mm双管L = 583.8×2= 1167.6mm取横楞间距800mm外墙支撑系统设计支撑系统采用扣件式钢管架，如图：3、验算钢管架稳定性及强度:设钢管架受力面的间距为800×900mmq =46.48KN/取一根为计算单元则q1=46.48KN/×0.8×0.9=33.46KN/强度验算:q1/An=33.46×103/489 = 68.4N/2215N/2满足要求：稳定性验算： LO =1000 i= （482412）1/2/415.78mm=LO/i= 1000 /15.78 = 63.3791 查表=0.806F/A =33.46×103/0.806×489 = 84N/2215N/2符合要求。4、验算地锚钢筋：地锚钢筋环选用10钢筋，P1=46.48KN/Q = tan-1 600/1000 =310取1米为计算单元：混凝土侧压力：P2=P1×tanQ =103.18KN×tan310 =103.18×0.6=61.9KNP1=46.48×1.291/246.48×1.86=103.18KN 10钢筋的单根抗拉强度设计值为16.5KN则：根数n=61.9/16.5= 3.754根
