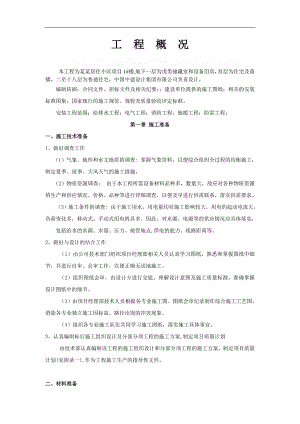

工 程 概 况本工程为系统保护对象级别为二级。本工程为某某居住小区项目1#楼,地下一层为戊类储藏室和设备用房，首层为住宅及商铺，二至十八层为普通住宅，中国中建设计集团有限公司负责设计， 编制依据：合同文件、招标文件及相关纪要；建设单位提供的施工图纸；相关的安装标准图集；国家现行的施工规范、规程及质量验收评定标准。安装工程范围：给排水工程；电气工程；消防工程；地暖工程；防雷工程；第一章 施工准备一、施工技术准备1、做好调查工作 （1）气象、地形和水文地质的调查: 掌握气象资料，以便综合组织全过程的均衡施工，制定夏季、雨季、大风天气的施工措施。 （2）物质资源调查： 由于本工程所需设备材料品种多，数量大，故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查，以便及早进行供需联系，落实供需要求。（3）施工条件的调查: 由于施工用水、用电量均对施工影响较大，用电的起动电流大，负荷变化多，移动式、手动式用电机具多，因此，对水源、电源等的供应情况应具体落实，包括给水的水源、水量、压力、接管地点,供电的能力、线路距离等。2、做好与设计的结合工作（1）由公司技术部门组织项目经理部相关人员认真学习图纸，熟悉和掌握图纸中细节，并进行自审、会审工作，以便正确无误地施工。（2）组织图纸会审，由设计方进行交底，理解设计意图及施工质量标准，准确掌握设计图纸中的细节。（3）由项目经理部技术人员根据各专业施工图、图纸会审纪录制作综合施工工艺图，消除各专业独立施工因标高、路径出现的冲突现象。（4）组织各专业施工队伍共同学习施工图纸，落实施工具体事宜。3、认真编制标后施工组织设计及分部分项工程的施工方案,制定项目质量计划由技术部认真编制该工程的施工组织设计和分部分项工程的施工方案，制定项目质量计划(见附录一),作为工程施工生产的指导性文件。二、材料准备（1）根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需的材料用量计划，做为备料、供料工作和确定仓库、堆场面积及组织运输的依据。（2）根据材料设备需用量计划，做好材料设备的申请、订货和采购工作，使计划得到落实。（3）组织材料设备按计划进场，并做好保管工作。三、施工机械准备 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。四、劳动力准备根据确定的现场管理机构建立项目内的安装施工管理层，选择高素质的施工作业队伍进行该工程的施工。（1）根据该工程的特点和施工进度计划要求，确定各施工阶段的劳动力需用量计划。（2）对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一、安全第一”的正确思想；遵守有关施工和安全的技术法规；遵守地方治安法规。（3）生活后勤保障工作：在大批施工人员进场前，做好后勤工作的安排，为职工的衣、食、住、行、医等予以全面考虑，认真落实，以充分调动职工的生产积极性。五、作业条件准备 （1）向班组进行计划交底，以及质量、技术和安全交底，下达工程施工任务单，使班组明确有关任务、质量、技术、安全、进度等要求。 （2）与土建专业、综合布线、楼宇自控、消防工程等专业施工作业单位办好作业面交接工作，对操作场所进行清理，做好工作面准备工作。 （3）对材料、设备、半成品的质量、规格、数量等进行清查，并将其部分运至作业地点。 （4）施工机械就位并进行试运转，做好维护保养等工作，以保证施工机械能正常运行。（5）检查前道工序的质量，在前道工序的质量合格后才能进行下道工序的施工。六、拟定开工报告 （1）在技术、组织、现场、材料、装备和劳动力准备就绪的基础上，并在施工技术方案补充完善得到业主和监理认可后，提出开工报告报批。 （2）安装工程开工取决于土建工程提供的现场安装条件，同时对必须紧密配合土建施工实施的预埋预留工作，应根据土建专业进度宜早不宜迟。第二章 施工方案和主要分项工程的施工方法第一节 电气工程主要施工方法一、工程简介 本工程正常电源采用从就近室外箱式变电站低压母线段引来六路220/380V电源，为满足二级负荷供电要求自小区柴油发电机房，引来两路220/380V电源作为备用电源。柴油发电机组应处于常备启用状态并设有自动启动装置，当10kV市电停电、缺相、电压或频率超出范围时，或变压器发生故障时，从发生故障变压器的低压主进开关处取得柴油发电机组的启动信号至柴油发电机房，柴油发电机组应立即启动， 本工程低压配电带电导体的型式为三相五线制，配电电压等级为交流220/380V。包括0.4KV及以下配电线路工程、设备安装、电气照明工程、防雷与接地装置安装工程。二、施工顺序见电气安装施工程序图电气安装施工程序图：开工准备、持证上岗配合土建预埋线管土建提供安装条件单回路调试单机运行电气装置检查、接线电气装置设备安装电缆槽、桥架安装检查、验收桥架支、吊托架安装接地端子安装天面防雷引下线安装等电位连接、接地防雷接地基础板安装联合调试全系统运行二次装修电气安装系统调试、系统运行照明系统试照照明系统测试照明电器安装电缆、电线敷设接 地 测 试等 电 位 测 试交工验收、竣工报告三、主要的施工方法1、电气配管 （1）所有配管工程必须以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，如果需改变位置走向的，应办理有关变更手续。（2）暗配管应沿最近的路线敷设，尽量减少弯头数量，埋入墙或地面混凝土的管外壁离结构表面间距不小于15mm。管路超过一定长度时，管路中应加装接线盒。加装接线盒的位置应便于穿线和检修，不宜在潮湿有腐蚀性介质的场所。暗配管要求采取防堵措施，钢管一般采用管帽或堵头封堵。 （3）钢管的敷设一律采用套丝管箍连接，要求钢管经扫管后进行管头套丝，套丝长度以用管箍连接好后螺纹外露23扣为宜，套丝完成后应检查是否光滑、平整，一般需对管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。钢管套管应拧牢防止松动、脱落，紧固完成后，装好接地边线，接地线采用镀锌专用接地线卡，禁止使用钢筋焊接地线，钢管入盒处用锁紧螺母固定牢固，装设好镀锌接地线卡，暗配管安装完成后，至少每1.5米固定一道，以防混凝土浇捣时管子松动、移位。 （4）直径25mm的明配钢管固定采用角钢支架； （5）明配钢管应排列整齐，固定点间距均匀，与终端、转弯点、电气器具或接线盒、箱边缘的距离为300mm。 （6）钢管丝扣连接时应在管接头的两端装设专用接地跨接线，如图 （7）钢管进入盒、箱时，应使用盒、箱的敲落孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露23扣。 （8）现浇混凝土柱、墙、楼板上的接线盒预埋采用带耳朵后开盖接线盒（可定做）用铁钉钉在模板上进行定位，再配管，管口有效封堵后接线盒内装入泡沫，以防止沙浆进入接线盒，最后盖上接线盒后盖，并在模板上做出标记，如下图所示。钢制接线预埋前应刷防绣漆。2、桥架及线槽安装 （1）施工程序：桥架、线槽检查 支吊架定位支吊架制作安装桥架、线槽安装桥架、线槽接地 （2）支架安装:地下室、首层、二层等天花板采用膨胀螺栓安装支架.（见上图） （3）桥架及线槽跨过伸缩、沉降缝或直线段长度超过30m时，应设伸缩节，且伸缩灵活。 （4）桥架之间连接采用半圆头镀锌螺栓，半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。 （5）桥架弯曲半径由最大电缆的外径决定， （6）喷塑桥架之间应用软铜接地专用线将两段桥架的接地端子跨接。 （7）桥架经过变形缝和装设伸缩节等处，桥架接地用软铜导线跨接应留有伸缩余量。 （8）桥架应平直整齐，直线段的水平和垂直允许偏差应不超过长度的2%0，全长允许偏差不超过20mm。5、电缆敷设 （1）耐火及阻燃电缆敷设 1、电缆敷设前应对电缆进行详细检查，规格、型号、截面、电压等级均要符合设计要求，外观无扭曲、损坏现象。 2、施工前，应对电缆进行绝缘摇测或耐压试验，在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，并计算出电缆长度，以防电缆的交叉和混乱。 3、电缆盘选择时，应考虑实际长度是否与敷设长度相符，并绘制电缆排列图，减少电缆交叉。敷设电缆时，按先大后小、先长后短的原则进行，排列在底层的先敷设。 4、电缆沿支架、托盘、桥架敷设时应根据现场情况决定具体敷设方式，电缆敷设不应交叉，应排列整齐，每层最少加装两道电缆卡固定，敷设一根应即时卡固一根。在支架上敷设时，支架间距不得大于1.5m，要绑扎牢固，托盘上安装要排列顺直。电缆终端头的引出线应保持固定位置，引出线和绝缘包扎长度，不应小于270mm。5、标志牌规格应一致，并有防腐性，挂装应牢固；标志牌上应注明线路编号、电缆型号、规格、电压等级、起止点，电缆始端、终端、拐弯处、交叉处应挂标志牌，直线段每20米设一标志牌。电缆敷设好后，要检查回路编号是否正确，完整做好相关资料。 6、电缆穿保护管时，保护管的弯曲半径应当符合穿入电缆的规定，管口应胀成喇叭形状，管口磨光无毛刺。7、电缆进入建筑物内的保护管敷设见图 （二）绝缘耐火电缆的敷设 1、由于受原材料的限制及电缆品质要求，生产出的耐火电缆不能太长，因此采用人工敷设即可； 2、垂直敷设时，采用由上到下的方法：敷设时，将电缆放置在最高处的转盘式放线架上，将电缆松开并弯直，然后慢慢沿垂直部分放下去； 3、水平敷设时将电缆放置在的转盘式放线架上，沿水平方向弯直并逐渐拉放出去； 4、无论水平敷设还是垂直敷设时，每4-5米站一人，协助电缆敷设直到电缆敷设到位； 5、每一路电缆均在敷设到位后立即按路分开，整直每根电缆，如一路电缆有多根，则应绑扎在一起，在转弯处电缆的弯曲半径应不小于设计要求；然后按设计规定的固定间距将电缆分路固定在槽架内，不应交叉重叠无序堆放在槽架内； 6、因氧化镁粉极易吸收潮气，所以电缆一经锯断应立即进行端头密封； 7、对于单芯电缆用于交流电网时，如果电缆护套两端同时接地形成回路会在护套中产生与线芯电流方向相反的纵向电流，同时护套中也存在着横向涡流，这可能造成严重的能量损失，为减少涡流损失，单芯电缆按图中排列方式固定电缆。 8、在电缆进配电箱、柜，如需开孔时，依据下图方式开孔，或加垫非磁性材料隔板固定电缆，防止箱、柜的钢制外壳上产生涡流； 9、敷设结束后，在每路电缆的两端及中间每隔30米等部位分别挂上电缆铭牌，铭牌上标注电缆型号规格、长度、起始配电箱、终端配电箱、施工年月等，以利于日后的维护、检修；6、管内穿线 （1）管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物，用压缩空气吹扫后，用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉，以便线路滑行。 （2）选择导线：根据设计图纸要求选择导线。为保证相线、零线、地线不致混淆，应采用不同颜色的导线，本工程统一规定A相为红色，B相为黄色，C相为绿色，N线为蓝色，PE线为黄绿双色线。 （3）管内穿线带护口：导线在管内严禁有接头，导线应按标准留足接线长度。 （4）线路检查及绝缘检测：管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘检测。其绝缘电阻值应符合规范和设计规定的要求。7、配电箱、柜的安装 （1）配电箱、柜安装前应对箱体进行检查，箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，箱内元件安装牢固，导线排列整齐，压接牢固，并有产品合格证。 （2）配电箱、柜安装时应对照图纸的系统原理图检查，核对配电箱内电气元件、规格名称是否齐全完好，暗装配电箱应先配合土建预留。在同一建筑物内，同类箱盘的高度应一致。 （3）暗装配电箱安装时，预先了解墙面粉刷层厚度，如无法掌握则配电箱外壳露出未粉刷墙面5mm，四边要一致，使盘面板紧贴墙面，横平竖直。明装箱采用金属膨胀螺丝固定。 （4）电线管进配电箱开孔要排列整齐，用开孔钻开孔，电管进入箱内要绞丝，并加锁母、护口，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。在活动的部位应该两端固定，盘面孔出线及引进导线应留有适当余量，以便于维修。 （5）配电柜落地安装应有基础，当无砼基础时，用10#槽钢按柜大小做好基础。 （6）配电箱内接线前应对每个回路绝缘进行测试，并记录数值，出线回路应按图纸的标注套上相应的塑料套管，标明回路编号；配电柜内出线回路采用永久性塑料标牌予以回路标注。 （7）配电箱、柜本体要安装好保护接地线，箱门及金属外壳应有明显可靠的PE线接地。 （8）导线剥削处不应伤线芯过长、导线压头应牢固可靠，多股导线不应盘圈压接，应用压线端子压接。 （9）配电箱在强电井内安装时，因强电井常有杂物堕落。安装固定后，应进行防护，可采用硬纸板、塑料纸等，绑扎牢固，以防混凝土溅入损坏箱面。 （10）配电箱通电试运行：配电箱安装完毕，且各回路的绝缘电阻测试合格后方允许通电试运行。通电后应仔细检查和巡视，检查灯具的控制是否灵活、准确，开关与灯具控制顺序相对应。如果发现问题，必须先断电，然后查找原因进行修复。 （11）配电箱、柜安装调试完毕后，最后在箱内分配开关下方用标签标上每个回路所控制的具体负荷、设备名称、位置，以便用户使用检修方便。8、照明器具安装（1）开关插座的安装 1、安装前应先清理开关、插座盒内的夹渣、夹块等杂物，因预埋过深(3.5mm)的个别箱盒要重新安装，加装套盒。 2、同一室内成排安装的开关、插座的高差不应大于0.5mm，暗开关之间留有一定的距离，并距门框0.15-0.20m。开关位置应与灯位相对应，开关向上为开，向下为关，暗装插座、开关的面板应端正、并紧贴墙面。 3、电器灯具的相线应经开关控制，插座的接线孔为单相三孔插座，上孔为保护接地线，左孔为工作零线，右孔为相线。 4、先将盒内甩出的导线留出维修长度，注意不要碰伤线芯，再将线芯直接接入线孔内，并用顶丝将其压紧，然后将开关或插座推入盒内，并与墙面平齐，并上紧固定螺丝。 5、在装修墙面上安装开关插座，应与装修工作配合进行。（2）灯具安装 1、安装程序：灯具检查 组装 灯具安装通电试运行 2、灯具的型号、规格必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落，灯罩破裂、灯箱歪翘等现象。所有的灯具应有产品合格证。 3、照明灯具使用的导线其电压等级不得低于交流500伏，其最小线芯截面应符合规范要求。 4、灯具的安装严格按说明书、标准图进行，必须格外注意观感质量、标高位置要正确可靠，安装应牢固。 9、防雷与接地装置安装 （1） 本工程根据建筑物防雷设计规范GB50057-94(2000年版)按三类防雷建筑物设防，筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并进行总等电位联结。接闪器：为防止直击雷危害，在屋顶女儿墙设U+22058热镀锌圆钢作避雷带；屋面避雷带连接线网格不大于20m*20m或24m*16m，并与引下线连接。引下线利用建筑物钢筋混凝土柱内或剪力墙内对角二根U+220516(或四根U+220510)建筑主钢筋通长焊接作为防雷引下线； 接地装置：采用建筑基础底板轴线上的上下两层主筋中的两根通长焊接、绑扎形成基础接地网本工程防雷接地、电气设备的及其它电子设备工作接地等共用接地装置，要求接地电阻不大于1U+03A9。如实测不满足要求时，增设人工接地极。建筑物60米以上所有外墙上的金属门窗、金属内护栏等较大的金属物必须留有焊接钢板与外墙钢筋、引下线等防雷装置电气可靠连接，形成防侧击雷带。结构圈梁中得钢筋应每三层连城闭合回路，并应同防雷引下线连接；建筑物内各种竖向管道每三层与局部等电位联结端子板连接一次，并在顶端与底端与防雷装置连接。 （2）施工顺序接地网连接接地电阻测试接地干（支）线敷设设 备 接 地避雷带安装防雷引下线敷设、等电位连接玻璃幕墙构架接地验收（3）屋面避雷带的安装：本工程在建筑物屋面敷设镀锌圆钢作接闪器，组成20m×20m的网格，避雷带距屋面高度为100mm，支持件距离均匀设置，在直线段的间距为1米，偏差为±20mm；在直角、转弯处的支架间距为500mm，且两侧对称；避雷带高度为100mm。 （4）防雷接地利用结构主筋及钢构架作防雷引下线，按图中指定的部位，将柱内靠外侧的二条通长焊接的主筋、人字型钢柱、屋顶平面桁架等焊接相连，并与屋面壁雷带焊接相连连接处的跨接长度、倍数应按国家规范执行，跨接线的截面不得小于100平方毫米。当主筋连接采用压力埋弧焊、对焊时，其接头处不再焊接跨接线。用做防雷引下线的结构主筋应做好明显的标识，以保证防雷接地系统的可靠连接。 （5）接地装置施工按图中指定部位将地板梁和地下层底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接，不同标高处利用两根竖向结构主筋上下贯通。 （6）外露的接地点应涂防锈漆，并加挂薄铁皮制的标志牌，写明用途。 （7）建筑物内的大型设备、管道、电缆桥架，电梯轨道、钢构架等主要金属物，应与接地装置或等电位带相连；金属管道及电缆的金属外皮，在进出建筑物处就近与接地装置相连，见图。 （8）建筑物外墙上的门窗金属构件通过一接地点与接地装置或等电位带相连。 （9）变配电房内采用4×40镀锌扁钢接地环，并至少设三处接地点与接地系统相连，配电间内设一接地点作PE线重复接地用。 （10）质量控制要求防雷接地、保护接地镀锌扁钢的厚度不得小于4毫米，截面不得小于100平方毫米，镀锌扁钢（圆钢）的搭接不得成“T”型，严禁直接对接。搭接长度不得小于扁钢宽度的2倍（圆钢为直径的6倍），且不得小于三个棱边焊接，两个长边必焊。焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，焊缝严禁用砂轮打磨。焊接部位药渣应及时清楚干净。并刷二度防锈漆（埋地刷二度沥青漆）。接地电阻的测试值4，并得到防雷检测所的复核检验。10、送电调试本工程低压配电房，我方承担低压柜出线端子至分配电箱及用电设施施工。整个电气系统的调试分阶段进行，照明系统可利用临时电提前予以送电试亮，动力系统调试须在配电房通正式电后进行。（1） 照明调试要求 a、绝缘电阻测试：在各回路送电之前进行一次绝缘电阻测试工作，确认各回路绝缘电阻达致规范要求。 b、分支回路送电：每次送电只送一个回路，不能各回路同时送电。送电前，关闭所有开关。送电后，逐个打开开关，观察灯具是否工作正常。检查完该开关控制的灯具后即关上该开关，然后对下一个开关进行检查，依此类推。 c、分部分项送电：各回路送电检查完毕，确认无误后，方可对该部分灯具进行统一送电。每完成一部分调试，即切断该部分电源，进入下一部分的调试工作。（2） 动力调试要求 a、电机试运转：在电机试运转之前进行电机绝缘电阻检查，确定定子、转子线圈之间及其对地的绝缘电阻符合规范要求后方可进行试运转。同时要记录电机的各项技术数据，在送电试运转时，先点动试验，检查电机转向是否正确及有无异常情况。电机需进行空载运转和负荷运转试验，两次均需记录启动电流、各相运转电流、运转时间、轴承温度、定子和转子温度、环境温度，并做好电动机检查试运转记录。 b、其它大型用电设备试运转：其步骤同电机试运转。在大型设备试运转时，要求生产厂家派专业技术人员协同调试，以保证调试顺利进行。 c、系统联动、异地控制调试：与消防有关的系统，其联动、异地控制调试可以与消防报警系统一齐进行，与消防无关的系统，其异地控制调试可利用无线对讲机进行。（3） 调试准备 a、进行各照明线路的绝缘检查及配电箱和控制柜的接线检查，确保各送电回路符合送电要求； b、进行各消防联动线路检查，确保各送电回路符合送电要求； c、检查机房各设备线路的绝缘检查及配电箱和控制柜的接线检查，确保送电回路符合送电要求； d、对其它动力线路的绝缘及配电箱和控制柜的接线进行检查，确保送电回路符合送电要求； （4）调试步骤 a、机房绝缘检查后，通知低压配电房可以送电，配电房电工确认可以送电后，合闸后挂上通电标识； b、楼层主电源供电电缆绝缘检查后，通知低压配电房可以送电，配电房电工确认可以送电后，合闸后挂上通电标识； c、楼层主电源箱、柜受电后，参照上面的步骤对各支回路配电，配电至各分配电箱完毕后，挂上送电标识； d、电源送至各配电箱后，对各灯具插座回路再次绝缘检查后，开始送电，送电完毕后挂上送电标识；e、其它动力设备参照上面的步骤进行送电调试。 以上工作必须在专业施工员的监督检查下进行，由安装项目经理统一安排。由于高压设备不在本招标范围内，各项调试工作开始前，甲方及监理须做好相关的协调配合工作。第二节 给排水工程主要施工方法1给排水工程概况配合建筑、结构、装饰及其它安装专业绘制管道安装工艺图干管安装支管安装自动喷洒系统试压冲洗水系统试压消火栓系统试压喷洒头安装卫生洁具安装消火栓安装室外管、井施工、碰头管道冲洗通水灌水试验系统联动调试消防系统联动调试消防交验自来水交验竣工验收消防系统调试给水系统消毒 本工程设有生活给水系统、生活污水系统、消火栓给水系统、，供水干管开口接至建筑内按区域成多个独立的分支管网系统，故各系统的调试及运行试验要结合工程实际情况进行。2、给排水工程施工顺序3.典型的几种新型管材的连接方法简述（1） 本工程使用的管材及管道安装工艺，防腐，保温措施一览表序号材料品种主要规格所使用的系统连接方法防腐保温 措施1镀锌钢管DN25-DN150喷洒水管D>100卡箍连接；D100螺纹连接2PP-R室内给水管道热熔连接3UPVC排水管室内排水管道承插配件连接4焊接钢管DN65-DN200室内消火栓输水干管（含水平环行管），泵站管道焊接、丝扣、管箍室内管道红丹打底，重防腐涂料两道；（2）镀锌钢管沟槽卡箍式连接镀锌钢管沟槽卡箍式连接较好地解决了大口径镀锌钢管焊接破坏和丝扣连接质量不易保证的问题，同时使管道安装及检修更为方便快捷。由于镀锌钢管壁厚一般只有3-5mm，切槽后管壁过薄，影响系统运行安全，故本工程拟采用滚槽机压槽的办法，管道安装的配件应采用与卡箍相配套的成品带沟槽的管件；从沟槽卡箍连接的干管上引出D50的分支，采用开孔机在引出干管上开孔，再安装带支管螺纹的机械式管配件形成三通；管道上安装阀件，可采用配套于沟槽卡箍连接的阀件用卡箍直接连接，或加装沟槽结构的单片法兰与阀件法兰连接。钢管安装应注意的几点要点 在运输、装卸和安装钢管的过程中切勿剧烈撞击、抛摔钢管。若钢管曾被撞击，在使用前必须检查钢管内壁，如出现变形，应将损坏部分切除。 储存于施工现场的钢管不得爆晒于阳光下，室内储存时应避免化学品的污染和远离热源。 切割钢管不得使用高速砂轮切割机和气体切割器及电焊切割器，应使用自动带锯机或自动金属切锯机。 安装前须在切割管端表面统一涂上防锈剂，即使使用密封带，也要首先使用防锈剂后方可缠绕密封带。管道安装后，在所有螺纹外露部分及所有钳痕和表面损坏的地方应涂上防锈剂进行修补。3.5 球墨铸铁管胶圈连接球墨铸铁管机械密封胶圈连接的安装要点是： 在管道弯头部位必须设支墩以防止弯头处在管道充水试压时因受压面积不一而导致弯头出现位移而脱落； 管道接口插口部分必须确保完全插入承口，以保证管道不出现小范围的位移，留下安全隐患；3.6 高密度聚乙烯排水管 高密度聚乙烯排水管采用胶圈连接，其安装工艺比较简单： 清洁管材承接口两端之间的外壁，检查管口是否已倒角； 取出橡胶圈擦干净再套入； 在承接管内壁和插入管插入部分的外壁涂敷润滑剂，在插入管管端标注插入长度记号（两管之间留适当的间隙供伸缩，小管约10mm，大管约25mm）； 套接管接口，将插入管插入承口中，小口径用手工插入，大口径用安管器插接。 3.7 镀锌钢管丝扣连接管材加工：管道丝扣连接安装施工时，管材量取长度决定后，用钢锯或无齿锯切割，砂轮锯断管时，应将管材放在砂轮锯卡钳上，对准划线卡牢，进行断管，断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净；使用手锯断管时，应将管材固定在压力案的压力钳内，将锯条对准划线，双手推锯，锯条要保持与管轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防断口变形。切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料。套丝：将断好的管材，按管径尺寸分次套制丝扣，一般管径1532mm者套二次，4050mm者套三次，70mm以上者套34次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定顶板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后二手推套丝板，带上23扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。配装管材、件：根据现场测绘草图，将已套好丝扣的管材，配装管件。配装管件时应将所需管件带入管丝扣，试试松紧度，在丝扣处抹铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露23扣，去掉麻丝头，擦净铅油，编号放到适当位置等待调直。调直好后现场装配。4.管道、预埋件结构砼内预留预埋工艺、工序4.1 管道预埋 砼内管道预埋的关键是保证预留口位置、角度的准确和质量可靠，本工程施工将采取以下措施： 预埋管道安装完毕后的试压使用自制堵头封堵管口，堵头长度至少应有50mm以上，以便于在浇捣砼时观察管口的水平度和垂直度； 试压完成后，保持管道压力且不拆除压力表，浇捣砼时，设专人观察表压，以保证管道接口不出现松动泄露的情况； 用油漆或铁钉在埋设管道的位置的模板上做上标记，拆模后标记留在砼表面，可有效防止后续施工的破坏。4.2 支架、吊架预埋件预埋 预埋件用钢板和钢筋焊接制成，埋件钢筋不能与结构受力钢筋焊接或绑扎在一起，采用圆钢制作埋件时端头应作弯钩处理。 埋件钢板厚度应和与埋件焊接的铁构件和支架将承受的荷载相匹配，原则上组件厚度应基本相同，埋件厚度一般不宜小于8mm。4.3 预留孔施工 管道预留孔施工应以结构轴线作为定位基准，条件允许时可使用线锤检测上下楼层管道位置是否一致； 考虑预留管管径时，应充分考虑管道保温、防水翼环的预留空间（包括灌缝留缝）； 因留洞而切割的钢筋应重新搭接焊牢，留洞位置应避开结构钢筋受拉和砼受压或剪力最大的区域，钢筋砼梁上留洞纵向宜在下三分之一处，横向宜在靠近梁三分之一处，且安装钢性套管以减少对结构的影响。5. 管道下料、预制、拼装工艺、工序 天棚（无论有无吊顶）内各安装专业工程管线设备较多，安装空间相对狭小拥挤，布置好天棚内的各种管道、设备的工艺位置，对于安装工程的质量和观感是非常重要的。其中管道工程的施工工序如下： 管道安装前，应根据建筑、结构的实际情况，配合安装其它专业绘制符合装饰要求的安装工艺图，有效合理地回避风管、梁、桥架、设备等障碍物。（详见施工准备计划） 在现场根据管道走向在地面用墨线放线，精确确定管段下料长度，并预制管道丝扣、沟槽等； 用铅垂将地面弹好线返到顶板上，合理地确定支架位置，通过标高拉线，精确确定管道、支架长度、螺栓孔地开孔位置，预制支吊架； 将预制好的支吊架、管道及组件、附件安装到位，调直管道。 按上述工序安装管道能有效地保障管道安装的效率及合理性，避免盲目作业和返工。5.1 管道支架设置与制作5.2 支架预埋件 本工程楼板为后张拉预应力楼板，按要求不应在楼板上随意钻孔安装膨胀螺栓，故支架与建筑砼结构的固定原则上使用预埋件作为支架的连接点。因而在施工准备中的工艺图的绘制显得非常必要和重要。5.3 .镀锌衬塑钢管沟槽卡箍式连接 卡箍式连接钢管原则上应满足普通镀锌钢管的间距要求，但应保证每根直管段上至少要设一个支架，固定支架与活动支架宜间隔设置。管道公称直径（mm）6580100125150200250支架的最大间距（m）6.08.08.58.09.09.511. 当管子的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于一个，当管道改变方向时，应增设防晃支架； 竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距楼、地面的距离宜为1.5-1.8米； 配水支管上每一直管段，相邻两喷头之间的管段设置的吊架均不宜少于一个，当喷头之间的距离小于1.8米时，可隔段设置吊架，但吊架的间距不宜大于3.6米。5.4管支架的设置立管穿过有防水要求的楼板安装时，应使用穿楼板专用短管，该短管的止水翼环应置于楼板中间位置，并用膨胀水泥砂浆填缝捣实，该短管可作为立管的固定支撑点，当条件许可时，两根穿楼板专用短管之间的立管宜采用整根直管段，这样就只需要设一个滑动支架固定管道，见图4.2.4.3：当楼板无防水要求时，可不使用“穿楼板专用短管”穿越楼板，但应在立管适当位置设置固定支架，原则上固定支架与滑动支架应交替使用；安装支架布置的典型工艺见图4.2.4.4，具体要求为a. 横管段上固定支吊架的间距不宜大于9m，两个固定支吊架之间再设晃动支架，横管起端和终端的支吊架应为固定支架；b. 横管在平面上转弯时。应在弯头中心增设支吊架；c. 与底部储水型卫生洁具连接的90 °顺水弯头，应有固定支架。6 水泵安装本工程的设备有68台潜水泵 ，水泵入库前应进行开箱检查，检查其产品合格证和质量检验技术文件。 A 水泵安装前应作下列检查： 砼基础或槽钢基础的尺寸、位置、标高和地脚螺栓位置应符合规范要求； 设备完整、无损坏和锈蚀现象，管口保护物完好；盘车灵活，无擦壳声音； 检查驱动器转向确认无误，方向与水泵相符合。水泵的找平应以水平中开面、轴的外伸部分、底座的水平加工面等为基础进行测量，纵、横向水平偏差不应超过0.1%。 B 在砼基础预埋钢板上按水泵螺栓孔位置焊接螺杆，用单片斜铁固定并找正水泵位置，调整水泵标高，泵座与基础间垫橡胶减震垫或设置弹簧减震器作减震处理。水泵的找正应符合下列要求： 检查两轴的不同轴度，按旋转一周共5个点检查两个联轴节端面间的间隙，其间隙应符合有关规范的规定。 水泵与管道采用法兰连接时，法兰应与管中心线垂直，两法兰面应平行。连接后应复核找正情况；如不正常应调整，调整时应将水泵、管道脱开以防损坏泵的零件。 C 水泵安装完毕后应进行试运转，试运转前先盘车，应无擦壳或金属摩擦声，然后点动水泵，试运转并检查系统无异常后，转入连续试运转阶段，让泵在设计负荷下连续运转不应小于2小时，滚动轴承的温度不应高于65°C；滑动轴承的温度不应高于60°C。否则泵应重新校核安装。7 管道系统：卫生和消防附件安装7.1 阀门安装 阀门安装前，应做耐压强度试验。试验以每批（同规格、同牌号、同型号）数量中抽查10%，且不少于1个，如有漏、裂不合格的再抽查20%，仍有不合格的应逐个试验或作全部退货处理。对于安装在主干管上的起切断作用的闭路阀门，应逐个做强度和严密性试验。强度和严密性试验压力应符合设计要求和出厂规定。经试验合格后的阀门方许安装于本工程中。阀门安装中应保证位置、进出口方向正确，连接牢固、紧密，阀门开启灵活，朝向合理。安装完毕后，应确保阀门清洁，有漏漆部位应补刷完整。8. 压力管道系统水压试验8.1 各系统试验压力 序 号系统名称试验压力MPa1消火栓系统1.42自动喷水灭火系统1.43给水系统0.64高区给水系统1.2 本工程的管道工作压力均小于1.0Mpa，故采用管道系统强度试验压力为管道系统工作压力的1.5倍，但给排水系统不得小于0.6Mpa，本工程一般不小于0.8Mpa，自动喷水灭火系统不小于1.4Mpa。8.2 试压前的准备 编制水压试验方案，并报业主和监理单位批准； 试压管道应采取安全有效的固定和保护措施，特别是在球墨铸铁管和卡箍连接的管道的三通和弯头部位增设加固支撑，但接头部位必须明露； 将试压管段末端封堵，按试压方案关闭隔断阀门（如隔断阀为闸阀，则拆除闸阀更换为堵板），拆除管道中的安全阀，止回阀和湿式报警阀等部件，仪表，设备，安装加压设备和不少于两块量程为试验压力1.5-2.0倍的压力表，一般应安装在试压泵的出口处和管道系统的末端。8.3 水压试验步骤： 缓慢注水，同时将管道内气体排除； 充满水后，进行初步严密性检查； 检查无误后，启动加压泵，对系统增压，区域小系统采用手动泵缓慢升压，较大系统使用电动泵升压，升压时间不得小于10min； 升至规定工作压力后，停止加压，观察接头部位是否有漏水现象； 观察压力稳定后，再采用分级升压，每升一级检查管身、接口、附件处有无异常，补压至规定的强度试验压力，停止加压，15min内的压力降不超过0.05MPa为合格；将管道内水压降至工作压力，保持恒压2个小时，进行外观检查，无漏水现象判定为严密性合格。 如在试压时无法稳定压力，则说明管道中的空气没有完全排空，应放空系统，重新灌水并试验。 试验合格后放水并恢复系统，填写试验记录。8.4 埋地敷设的压力管道应进行两次试压，在回填土和装配附件以前应分段进行预先试验，在回填沟槽和完成管段的附件连接后，应进行最后的试验。8.5管道冲洗给水管道，热水管道和自动喷水灭火系统管道都要进行冲洗，冲洗流速一般不宜小于3.0m/s，冲洗前应解决好排水措施，如加设临时排水管，疏通排水沟渠，系统冲洗介质采用干净自来水，并要求保证连续冲洗，冲洗结果以目测排出的冲洗水的颜色，透明度与入口处水基本一致即为合格。其它应注意的要点有； 管网冲洗的水流方向应与管网正常运行时的水流方向相一致； 管网冲洗结束后，应将管网内的水排除干净，必要时，应采用压缩空气吹干； 原则上，自动喷水
