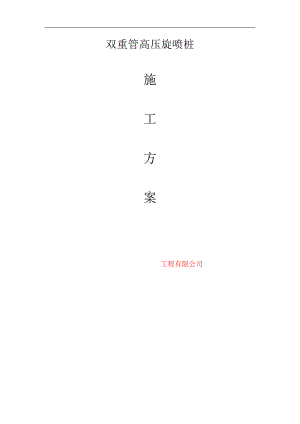

双重管高压旋喷桩 施工方案 工程有限公司1、编制依据工程施工图设计图纸所涉及的技术规范、标准、规程、图集等； 国家、省、市有关部委颁布的所有现行技术规范、规程、标准等； 2、编制说明本标段采用灌注桩+高压旋喷桩的支护方案，在灌注桩桩间施工三根高压旋喷桩，高压旋喷桩桩径为0.6m，桩长9.8m。隔桩跳打法施工。施工范围详见：双重管施工平面布置图3、施工工艺3.1、施工准备根据现场情况，进行场地平整；严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育；做好通水、通电及硬化道路工作；检查机器运转情况并做好各易损件的筹备工作；按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台。 3.2、测量放样 根据项目部测量班提供的桩位及时进行引桩，将主轴线控制点引至不受破坏的位置，且加以保护；采用钢尺拉线、插竹签定桩位的方式进行桩位点的测放，距离中误差：±5mm。 3.3、标定 进场后及时与实验室联系并对每台机压力表进行标定，标定后及时将标定证书交项目部实验室。开工前通知项目部现场施工员及监理对搅拌桶进行标定。在搅拌桶上挂标识牌，内容包括（每桶内水泥用量、加入水的深度、浆液压力读数、设计水泥用量、设计水灰比、提升速度、施工日期等）  3.4、注浆工艺 双重管法施工时，通过旋喷管压入高压水泥浆，喷射流为纯水泥浆液，按照成桩直径及施工经验泵压为28-30MPa，水泥浆从喷嘴中喷出，直接冲击切削土体，达到水泥浆置换土体颗粒，直至满足设计要求。施工时首先将旋喷管引至设计标高，再喷射高压水泥浆，即先把浆液管下到预定止水帷幕范围最深点，然后自下而上进行高压喷射注浆切割土体，提升速度控制在17-19cm/min，将开孔和灌注桩体同时进行，一次成桩。高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm 的长度，以保证固结体的整体性。由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。特别对淤泥及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。4.施工注意事项：4. 1施工前，要求检查旋喷管的高压水与空气喷射情况，各部位密封圈是否封闭，合格后方可喷射浆液。4.2喷射时，先应达到预定的喷射压力、喷浆量后再逐渐提升注浆管。中间发生故障时，应停止提升和旋喷，以防桩体中断，同时立即进行检查排除故障。4.3旋喷过程中，冒浆量控制在10%25%之间。4.4高压喷射注浆完毕后，应迅速拔出喷射管。4.5 施工中做好泥浆处理，及时将泥浆运出。4.6相邻两桩施工时间间隔不小于48h，间距不小于46m。4.7质量检验在旋喷注浆结束28天后进行，检验桩的数量不小于已经完成桩数的2%5%，不合格者进行补喷。高压旋喷桩检查项目项次项目规定值或允许偏差检查方法1桩距（mm）±100尺量2桩径（mm）不小于设计尺量3桩长（m）不小于设计查施工记录4垂直度（%）<1.5查施工记录5单桩注浆量不小于设计查施工记录6桩体28天强度（Mpa）3.0钻芯取样7单桩承载力（KN）300荷载试验5质量保证体系（附质量保证体系图）成立以项目经理为首的质量保证体系，项目总工具体负责工程质量的日常管理工作、工程创优、持续改进，由质检工程师负责日常质量检查工作，工序验收工作，做到责任分明、奖罚分明，有章可循，有据可依。5.1 制定各部门的岗位质量责任制，执行工程质量奖惩条例。5.2 认真理解和执行本合同的技术规范和合同指定的标准，熟悉设计图纸，领会设计图纸意图，严格按照设计要求、技术规范和质量标准进行施工和检验评定。5.3 建立工地试验室，工程所用的水泥在使用前，必须通过试验室验确定，并有监理工程师在场且认可后再投入使用。5.4 严格实行自检、互检和专检 “三检”制，定期或不定期进行质量检查、开展工程质量评比。5.5 建立开工前技术交底制度，同时工程开工前应按规范要求编制分项工程施工方案，经监理工程师审批后实施。5.6施工测量由专职的测量人员进行放样测量，并有监理工程师在场且认可后再施工。5.7原材进购必须有出厂质量证明书方可进购，进场后必须进行质量检验合格后方可使用。6、雨、夜施工技术措施6.1 现场在雨季安排专人值班，密切注意天气变化情况，做好防范工作。6.2 配备若干块蓬布用于各水泥堆放场地的防雨保护。6.3 临时道路及水泥堆放场地两侧找坡3，以防雨水流入道路和水泥堆放场地中央，保持道路平整、排水通畅，无淤泥积水。6.4 六级以上大风和暴雨期间，应停止机械高空作业。6.5 水泥应按不同品种、标号、出厂日期等分堆堆放，挂牌标识，施工中应遵循“先收先发，后收后发”的原则，避免久存的水泥受潮，影响工程质量。水泥堆放场地上铺一层红砖和一层油毡，四周要排水通畅，且高于路面30cm。6.6备的电闸采取防雨、防潮的措施，安装接地保护装置，且防漏电、触电。对现场电缆接头加强检查以防漏电，并架高明牌警示。6.7 雨中严禁高空作业，雨后应对电气设备进行安全检查，经确认安全后方可继续施工。6.8夜间施工：对水池、电箱等应设明显的标识，并派专门人员进行巡查，防止漏水、漏电及机械伤害事故的发生。7、安全、文明施工保证措施7.1安全保证措施7.1.1建立健全安全生产规章制度和安全生产责任制度，贯彻管生产必须管安全的原则，牢固树立安全第一的观念，把安全生产责任落实到人。使安全生产有章可循，有法可依，形成制度。7.1.2经常组织学习有关安全生产法规和安全生产操作规程，施工前进行安全技术交底，抓好安全教育，增强安全意识。7.1.3机械操作员等特殊工种人员必须经专门培训，经考试合格取得操作证，方可上岗作业。7.1.4高压旋喷桩等在进行作业时，严格按照机械技术操作规程进行作业；做到管理人员不违章指挥，作业人员不违章操作。7.1.5施工用电实行“三相五线制”和一机一闸一漏一保护的制度，并符合有关施工用电的规章制度。7.1.6施工时，对高压泥浆泵要全面检查和清洗干净，防止泵体的残渣和铁屑存在；各密封圈应完整无泄漏，安全阀中的安全销要进行试压检验，确保能在额定最高压力时断销卸压；压力表应定期检查，保证正常使用，一旦发生故障，要停泵停机排除故障。7.1.7高压胶管不能超过压力范围使用，使用时屈弯应不小于规定的弯曲半径，防止高压管爆裂伤人。7.1.8高压喷射旋喷注浆是在高压下进行，高压射流的破坏力较强，浆液应过滤，使颗粒不大于喷嘴直径；高压泵必须有安全装置，当超过允许泵压后，应能自动停止工作；因故需较长时间中断旋喷时，应及时地用清水冲洗输送浆液系统，以防硬化剂沉淀管路内。7.1.9 钻机作业中，电缆应有专人负责收放；如遇停电，应将各控制器放置零位，切断电源；如遇卡钻，应立即切断电源，停止下钻，未查明原因前，不得强行启动；严禁用手清除钻杆上的泥土，发现紧固螺栓松动时，应立即停机重新紧固后方可继续作业。7.1.10 作业后，应先清除钻杆上的泥土，再将钻头下降接触地面，各部制动住，操纵杆放到空档位置，切断电源，清理打扫完现场，方可离开。7.1.11 遇到六级以上大风，钻杆要下钻2米进行加固。7.1.12 进入现场的所有人员必须戴好安全帽。7.2文明施工及环境保护措施7.2.1建立健全文明施工的各项规章制度，设文明施工专职负责人对全体工地人员进行定期的文明施工教育及文明施工交底，开展争创文明工地竞赛活动。7.2.2 作业现场保持清洁整齐，水泥浆在储灰罐中集中拌制，施工过程中要经常检查管道的损坏状况，避免漏浆；施工完毕后不可随意排放多余泥浆。水泥使用完毕后剩余的水泥袋要回收存放，不可随意丢弃。建筑垃圾不乱堆、乱放，存放到业主指定的地点，做到垃圾日产日清。7.2.3 对现场水泥进行集中堆放，运输和卸运时防止遗洒尘扬。7.2.4 搬运和搅拌水泥作业人员必须带好防尘罩。7.2.5 作业人员统一着装，现场管理人员着统一制服。
