某工程管桩和钻孔灌注桩+后压浆施工方案.doc

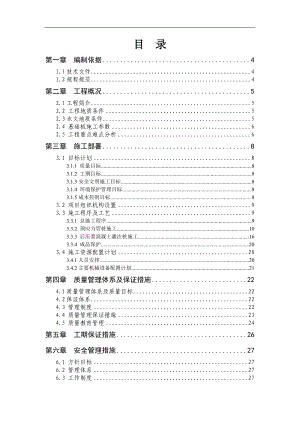

目 录第一章 编制依据41.1技术文件41.2规程规范4第二章 工程概况52.1工程简介52.2 工程地质条件52.3水文地质条件52.4 基础桩施工参数62.5 工程重点难点分析6第三章 施工部署83.1 目标计划83.1.1 质量目标83.1.2 工期目标83.1.3安全文明施工目标83.1.4 环境保护管理目标83.1.5成本控制目标83.2 项目组织机构设置93.3 施工程序及工艺93.3.1 总施工程序93.3.2 预应力管桩施工103.3.3 后压浆混凝土灌注桩施工163.3.4 成品保护203.4 施工资源配置计划203.4.1人员安排203.4.2主要机械设备配置计划21第四章 质量管理体系及保证措施224.1质量管理体系及质量目标224.2保证体系224.3 管理制度224.4 质量管理保证措施234.5 质量教育管理24第五章 工期保证措施26第六章 安全管理措施276.1 方针目标276.2 管理体系276.3 工作制度276.4 行为控制276.5 劳务用工管理286.6 其它管理措施28第七章 安全管理措施307.1 工作目标307.2 管理体系307.3 管理措施30第八章 冬季施工措施318.1管理措施318.2 技术措施32第九章 雨季施工措施339.1雨季施工组织机构339.2雨季施工的准备工作339.3施工过程控制339.4雨季施工技术措施339.5其它注意事项35第十章文明施工、环境保护管理体系及措施3610.1建立现场文明施工保证体系，创文明、环保工地3610.1.1 环境管理目标3610.1.2 文明施工管理目标3710.1.3 建立项目领导负责制3710.1.4 领导小组职责3710.1.5 岗位责任制度3810.2文明施工管理措施3810.2.1施工现场场容管理措施3810.2.2施工现场料具管理3910.2.3施工现场机具管理3910.2.4 防止扰民措施4010.3环境保护管理措施4010.3.1 施工现场环境保护措施4010.3.2 模板工程4110.3.3 区域清理4110.3.4 防止大气污染措施4110.3.5 防噪声污染措施4210.3.6 防止水污染措施4310.3.7 排污措施4310.3.8 卫生防疫保证措施43第十一章 施工现场维护措施4511.1管理体系及措施4511.1.1 组织机构4511.1.2 消防管理措施4511.1.2 消防管理措施4611.2治安保卫措施4711.2.1领导小组负责制4711.2.2劳务分包方管理4711.2.3门卫管理制度4811.3职业病预防措施48第十二章 现况管线保护措施49第一章 编制依据1.1技术文件中新天津 科技园研发大厦项目桩基工程施工招标文件中新天 步区科技园研发大厦项目桩基工程施工设计图1.2规程规范主要规范规程名 称编 号建筑地基基础工程施工质量验收规范GB50202-2002混凝土结构工程施工质量验收规范GBJ50204-92工程测量规范GB50026-93混凝土结构设计规范GB50010-2002建筑基坑支护技术规程JGJ 120- 99建筑机械使用安全技术规程JGJ332001钢筋焊接及验收规程JGJ18-96施工现场临时用电安全技术规程JGJ4688建筑桩基设计规范JGJ 94- 94建筑变形测量规程JGJ/T 8-97地基与基础工程施工及验收规范GBJ202-83建筑地基处理技术规范JGJ79-91混凝土强度检验评定标准GBJ107-87砌体工程施工及验收规范GB50203-98钢筋焊接及验收规范JGJ18-96建筑地面工程施工及验收规范GB50209-95建筑工程质量检验评定标准GBJ301-88工程质量检验评定标准JG107-93智能建筑工程质量验收规范GB50339-2003第二章 工程概况2.1工程简介中新天津 技园研发大厦工程位于天津市滨海新区中新天津生态起步区。总建筑面积6.5465万m2，结构形式为框架结构，层数7-19层，建筑高度83 m；由天津市建筑设计院设计。高强预应力混凝土管桩工程量12471延米。混凝土钻孔灌注桩10535.65延米。2.2 工程地质条件招标单位未提供地勘报告，根据我公司在附近的施工经验，该地区土层分布有以下土层：素填土：灰黄色，松散状态，土质不均，以粘性土为主，局部夹淤泥质土，本场地局部缺失。填垫年限大于10年。粉质粘土：黄褐色，可塑状态，土质不均，夹粉土斑，局部夹粘土薄层，具锈染，切面稍具光滑，韧性中等，干强度中等，属中等压缩性土。粉土：灰色，稍密状态，湿，土质不均，夹微具层理，切面无光泽，摇震反应中等，韧性较低，干强度较低，属中等压缩性土。淤泥质粘土：灰色，流塑状态，土质不均，多夹粉质粘土薄层，局部夹粉土团，切面光滑，韧性中等，干强度中等，属高压缩性土。粉砂：灰色，密实状态，饱和，砂质不均，石英长石为主，分选一般，磨圆一般，局部夹粉土薄层，切面粗糙，摇震反应中等，韧性较低，干强度较低，属低压缩性土。管桩和灌注桩一般选砂层作为持力层。2.3水文地质条件根据我公司附近工程施工经验：天津地区地下水受基底构造、地层岩性和地形、地貌、气象以及海进、海退等综合因素影响，水文地质条件复杂。一般将埋藏较浅、由潜水及与潜水有水力联系的微承压水组成的地下水称为浅层地下水。天津地区在自然条件下总的地下水补、径、排水特点是：在水平方向上，浅层水和深层水由北向南形成径流，在垂直方向上，下伏含水岩组接受上覆含水岩组的渗透补给。补给：地下水接受大气降水入渗和地表水入渗补给，地下水具有明显的丰、枯水期变化，丰水期水位上升，枯水期水位下降。径流：由于含水介质颗粒较细，水力坡度小，地下水径流十分缓慢。排泄：排泄方式主要有蒸发、向深层承压水渗透和人工开采。场地内地下水位总体上随季节变化而波动，丰水期水位抬升，枯水季节水位下降，多年波动幅值为1.02.0。场地浅层地下水划分为2个含水岩组：潜水含水层：埋深不大，潜水包括2层含水层：1、人工填土含水层，含水丰富，导水好，受大气降水及周围人工降水影响较大。2、第I海相层中部局部存在粉土层，以透镜体形式在场地内分布，透水性较好。微承压含水岩组：根据场地地层特性及区域水文地质条件，为连续沉积，透水性较好，可能会发生突涌现象，可根据现场抽水试验确定承压水头，从而判定基坑突涌的可能性。2.4 基础桩施工参数序号型号数量施工工艺1管桩（抗拔）长15m137根锤击2管桩 长28m366根锤击3后注浆灌注桩 长42m193根钻孔、水下浇筑混凝土4后注浆灌注桩 长48.2m3根钻孔、水下浇筑混凝土5抗拔灌注桩 长26 m77根钻孔、水下浇筑混凝土6抗拔灌注桩试桩及锚桩 长31.6 m9根钻孔、水下浇筑混凝土2.5 工程重点难点分析1、工期紧，施工准备时间短本工程要求5天内全面开工，形成生产能力，全部施工工期为60个日历日。对策：利用我们多年在全国施工积累的丰富资源，调集充足的设备，科学安排施工方法，选派有当地施工经验、组织协调能力强的项目班子，保质量、保工期。2、场地条件差、施工难度大现场地下水位较高，地基土承载力低，现场无网电接入，都给施工带来难度。对策：建议采用锤击施工，该种桩机自重轻，对地基承载力要求低，并且以柴油为动力，不依靠电能工作。并且准备抽水设施，及时排掉沉桩出水。47第 页 共 48 页第三章 施工部署3.1 目标计划3.1.1 质量目标质量目标：分项工程合格率均达到100% ，达到国家质量验收规范合格标准。3.1.2 工期目标按照业主方要求组织机械进场。工期60天。3.1.3安全文明施工目标确保不发生重大伤亡事故，杜绝死亡事故，轻伤率控制在0.3%以内。3.1.4 环境保护管理目标污水、废气达标排放，控制施工扬尘，施工现场噪声符合法规要求，固体废弃物分类处理，节约能源、资源，减少浪费，减少油漆污染，降低材料消费，严格管理易燃、易爆品、化学品，杜绝重大火灾事故，努力提高全体员工环境意识；环境指标：施工废水达标排放，生活、办公区废水达标排放。烟尘排放符合标准，在用机动车尾气排放符合标准，检测合格率100%，有毒有害废弃物集中存放，定点消纳。加强管理，消除火灾、爆炸隐患，重大火灾事故发生率为零，向全体员工宣传公司的环境方针和环境目标，宣传环境法律法规，提高全体员工环境意识。确保施工无扬尘、无扰民、无污染，实行绿色施工；创建“绿色无污染工地”。3.1.5成本控制目标充分考虑施工组织设计和方案的技术可行性和经济合理性，追求技术经济综合指标的最优化设计。站在业主和公司共同利益的角度，在保证工程质量、进度和安全文明施工的前提下降低工程成本。3.2 项目组织机构设置1. 项目组织机构图项目经理工 长质检员测量员安全员项目总工生产副经理2. 主要岗位人员工作岗位职责项目经理负责现场全面质量、生产、进度、安全、协调等管理项目总工负责工程技术和安全技术，解决施工中的各项技术问题，负责确定有关技术参数。生产副经理负责工程质量，进度，安全，指导检查施工。质检员负责工序施工质量的控制,隐蔽工程阶段验收安全员负责工程施工安全措施的制定及施工中的安全检查测量员负责轴线测放和桩点测放以及和相关单位的验收3.3 施工程序及工艺3.3.1 总施工程序施工总程序如下：1、将整个工程根据施工经验划分两个施工区，各区段同时施工：分区编号包含楼座第一施工区桩位平面图1/8以西（管桩399根，灌注桩35根）第二施工区桩位平面图1/8以东（管桩78根，灌注桩247根）2、进度分析：本程程准备采用锤击工艺则在中心布置一台桩基，中心向外扩散施工，单机日成桩量20根，约21天完成。混凝土灌注桩采用循环钻机成孔，单机成桩量1根，布置二台钻机，18天完工。试桩需要工期约15天。对于二区：混凝土灌注桩采用反循环钻机成孔，单机日成桩量1根，布置6台钻机，约50天完成；管桩施工5天完成。3、桩基检测，在成桩后可进行土方开挖，成桩后约2周，在完成土方开挖的情况下可安排检测。3.3.2 预应力管桩施工预应力管桩施工目前国内较常用的有两种工艺，两种工艺成桩质量都能够保证，二者区别在于：静压桩：优点是施工速度较高，尤其在软土地区，无噪音污染；缺点是对场地承载力要求较高，对电需求量大。锤击桩：优点是桩基对场地承载力要求低，动力燃料为柴油无需电能；缺点是速度较慢，噪音污染严重。现场水位较高，地基承载力低，且没有网电接入，因此，我方建议采用锤击沉桩。1. 管桩的预制、养护（本部分在管桩生产厂家完成）：管桩的设计标准依据国家标准图集和设计要求制作。2. 管桩的施工运输施工放线桩机就位吊桩压（打）桩接桩压（打）桩（直至桩顶标高符合设计要求为止）送桩桩机就位开始第二根桩施工（直到全部施工完毕）3. 施工作业顺序挤土桩施工机理所产生的挤土影响范围一般在11.5倍的桩长范围内。只有合理的压桩流程及适当地控制沉桩速率，才能有效地减少压桩施工所产生的挤土效应。因此在确定施工作业顺序时，必须结合本工程的实际情况，综合考虑对周围环境、以及对工程桩自身质量可能产生的影响，科学合理地进行安排。4. 工艺过程压桩施工工艺流程：测量定位桩机就位桩机调平吊桩测垂直度压（打）桩记录在压同一根桩时，桩机就位、吊桩、压桩、送桩等工序应连续施工，避免停机时间过长造成送桩困难。（1）测量定位1） 根据甲方给出的建筑物轴线，再根据建筑物的桩位图放出具体的桩位，轴线和桩位偏差不大于20mm，桩位经甲方、监理复核后才能施工。2） 为了避免因压桩产生侧向和垂直方向的变形，应在远离压桩区域（不小于30米）设置轴线控制点和两个桩位控制点，施工期间每天对轴线控制点和定位点进行复核。3） 桩位定位前应检查各轴线交点的距离是否与桩位图相符，然后使用全站仪通过直角坐标或极坐标法测放样桩，做好距离和角度的记录以便复测桩位。4） 压桩机就位后应对样桩用全站仪进行再次校核，确认无误后桩机对中、压桩。压桩过程中测量员随时进行桩位复测，每根桩必复测，确保桩位准确。（2）桩材外观检验1）桩在运入施工现场时，检查出厂合格证、生产龄期，细心检查起吊、运输、堆放等过程有否损伤，并做好验收交接记录，对不符合验收标准的桩不予接收（附预制桩外观质量检验标准表）。序号检查项目质量标准检查方法1成品桩外观表面平整，颜色均匀，掉角深度<10mm,蜂窝面积小于总面积0.5%直观2成品桩裂缝（收缩裂缝或起吊、装运、堆放引起的裂缝）深度<20mm，宽度<0.25mm，横向裂缝不超过边长的一半。裂缝测定仪，该项在地下水有侵蚀地区的长桩不适用。3成品桩尺寸横截面边长±5mm用钢尺量桩顶对角线差<10mm用钢尺量桩尖中心线<10mm用钢尺量桩身弯曲度<1/1000L用钢尺量（L为桩长）桩顶平整度<2mm用水平尺量4电焊接桩焊缝质量上下节端部错口外径700mm3mm用钢尺量外径<700mm2mm用钢尺量焊缝咬边深度 0.5mm焊缝检查仪焊缝加强层高度2mm焊缝检查仪焊缝加强层宽度2mm焊缝检查仪焊缝外观质量无气孔、焊瘤、裂缝直观5强度满足设计要求查产品合格证书或抽样送检2）桩材堆放场地应平整坚实，不得产生不均匀沉陷，堆放层数不得超过三层。压桩施工前应再次检查预制桩的质量，经检查合格后方可使用。（3）吊桩定位1） 桩运至现场后，单点起吊桩时，钢丝绳应绑在桩端0.293L（L为单节桩长）处，用吊机将预制桩吊至桩机的正前方放置，待桩吊直后，放入桩机夹桩箱内扶正就位，然后用两台经纬仪呈90度角摆放，从正面和侧面观测桩身垂直度，其倾斜度的偏差不得大于倾斜角正切值的15%(倾斜角系桩的纵向中心线与铅垂线间夹角以内。2） 调整桩机位置及水平，使桩在铅垂状态下，桩尖能准确地对准桩位。（4）压（打）桩若采用静压桩工艺，施工应注意：1） 压桩刚开始时速度不宜过快，不得超过3m/min。当桩尖插入桩位土体0.5米后，压紧预制桩，再次用经纬仪进一步校正桩的垂直度，观测桩身、桩架是否垂直，桩机平台是否水平，符合要求后启动压桩油缸，将桩徐徐压入。2） 压桩过程中要密切注意观察桩身是否发生位移、偏斜，若桩在初压时发生位移、倾钭应及时纠正。必要时应将桩拔出，清理桩位下障碍后，再回填土重新压桩。如桩机压力偏小，压不到要求标高时，采取措施增加配重，确保压至标高。当桩压至设计标高后，应准确记录终止压桩时的压力表读数。并认真填写压桩原始记录。3） 压桩过程中应控制沉桩速率，以减小土体孔隙水压力的增长速率，防止对周围土体及相邻桩发生严重挤压，造成地面隆起及相邻桩产生偏移。4） 桩位偏差和垂直度应符合GB502022002规范要求，详见下表。若采用锤击打入工艺，施工应注意：1）用桩架的导滑夹具或桩箍将桩嵌固在桩架两导注中，垂直对准桩中心，缓缓放下插入土中，待桩位置及垂直度校正后即可将锤连同桩帽压在桩上，同时应在桩的侧面或架上设置标尺。并做好记录，始可击桩，如桩头不平时，用麻袋或厚纸板垫平，亦可先环氧砂浆补抹平整。2）开始打桩应起锤轻压或轻击数锤，观察桩身，桩架，桩锤等垂直一致后，即可转入正常施打，开始打桩时，落距应较小，入地一定深度待桩稳定后，再按需求的落距进行施打。3）沉桩应用适合桩头尺寸的桩帽和弹性衬垫，以缓和打桩时的冲击和使打桩应力均匀分布，延长撞击的持续时间以利桩的贯入。桩帽用铸钢或钢板制成，锤垫多用硬木或白棕绳圈盘面成，桩垫多用松木或纸垫或酚醛层压塑料，合成橡胶等。桩帽与桩接触的表面须平整，与桩身应在同一直线上，以免打桩时产生偏斜。桩锤本身带帽者，只须在桩顶护以绳垫或木块。4）若桩须深入土时，应用送桩。送桩用坚硬的木料或钢铁制成，长度和直径视需要而定，使用时，将送桩放于桩顶头上， 使与桩在同一垂线上，锤击送桩，将桩慢慢打入土中。5）沉桩过程中，要经常注意桩身有无位移和倾斜现象，如发现问题应及时纠正，桩将沉至要求深度或到达硬土层时，落锤高度一般不宜大于1m，以免打烂桩头，沉桩过程中作好沉桩施工记录，至接近设计要求时，即可对贯入并或入土标高进行观测，至达到设计要求为止，然后移桩机至新桩位。预制桩桩位的允许偏差（mm）序号项目允许偏差1盖有基础梁的桩：垂直基础梁的中心线沿基础梁的中心线100+0.01H150+0.01H2桩数为1-3根桩基中的桩1003桩数为4-16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩 最外边的桩 中间桩1/3桩径或边长1/2桩径或边长5垂直度偏差不大于倾斜角正切值的15%注：H为施工现场地面标高与桩顶设计标高的距离（5）接桩1）本工程接桩采用焊接法。2）桩段就位必须和相连接的桩节保持在同一轴线上，连接后桩身保持垂直。3）管桩接桩：a）管桩拼接成整桩采用端板焊接连接，焊接前桩头预埋铁件必须清除污锈，露出金属光泽。如桩节之间间隙过大，可垫铁片填实焊牢，接合面之间的间隙不大于2mm。焊接时，应将四角点焊固定，然后对称同时焊接以减少焊接变形，焊缝要求连续饱满，焊缝厚度必须满足设计要求。手工焊接时第一层必须用3.2mm电焊条打底，确保根部焊透，第二层方可用粗焊条（4mm或5mm），一般采用E4303或E4316焊条，其质量应符合GB/T5117-1995的规定，用自动焊及半自动焊时，按相应规程执行。 b）拼接处坡口槽的电焊部分应分三层以上对称进行环缝焊接，并采取措施减少焊接变形，正确掌握焊接电流和速度，每层焊接厚度应均匀，每层间的焊渣必须敲清后方可再焊次一层，坡口槽的电焊必须满焊，电焊厚度宜高出坡口1mm，焊缝必须每层检查，焊缝不宜有夹渣、气孔等缺陷，满足钢结构工程施工及验收规范（GB50205-95）二级焊缝的要求c）接桩应尽量缩短时间，以避免停打时间过长导致桩周土重固结而影响沉桩。拼缝允许偏差表序号偏差名称允许偏差值1桩身弯曲度L/12002桩两端之间间隙2mm3坡口错位2mm4电焊高度1mm4）接桩应尽量缩短时间，以避免停打时间过长导致桩周土重固结而影响沉桩。5）焊缝完成后，应会同监理检查验收，做好隐蔽工程验收，待焊缝降温1min后再行打（压）桩，严禁用水冷却或焊好后立即沉桩。（6）送桩送桩时必须采取送桩器，可采用插销式送桩器。送桩杆送桩时，应根据设计要求计算好送桩深度，并在送桩杆上做好醒目标记。当送桩至距设计标高1m左右时，测量人员指挥桩机操作工减小速度，并跟踪观测送桩情况，直到送桩至设计标高时，发出信号停止送桩。送桩过程中如有异常情况时，应即时向设计和建设部门反映，以便及时采取措施。送桩后留下的孔洞及时用道碴回填夯实。桩顶标高允许偏差为±50mm。桩顶位移偏差控制在允许范围以内，桩位允许偏差：平行轴线方向150+0.01H，垂直轴线方向100+0.01H，承台中间的桩位偏差允许半径为1/3，承台边桩允许桩径的1/2，设计注明则按设计要求。送桩留下的孔洞要及时回填，避免陷机。（7）异常情况的处理在压（打）桩过程中，应密切观察桩的贯入情况，发现以下情况时应立即停止沉桩，并向甲方、监理等有关部门反映，共同分析研究处理。压桩过程中压力突然减小或增大；桩身突然发生倾斜、移位或严重回弹；桩顶或桩身出现严重裂缝或破碎；地面显著隆起或沉陷；周围监测结果发生异常变化；荷载已达到设计要求却未压至设计标高；桩已压到设计标高，压力突然减小。（8）检测工程桩完整性采用低应变法，检测数量不少于总桩数的20%且不少于10根，柱下三桩或三桩以下承台不少于一根。3.3.3 后压浆混凝土灌注桩施工1、基础桩施工（1）泵吸反循环湿作业工艺流程定位放线 埋设护筒 钻机就位调平 原孔造浆，钻机钻进 钻进到设计深度 清孔 测量孔深 提钻，钻机移位 吊放钢筋笼 下放浇注混凝土导管 二次清孔 导管内放置球胆 浇灌混凝土至设计标高，并适当超灌 成桩养护 （2）埋设护筒：孔口处应埋设铁护壁，护住孔口，护筒内径大于钻头直径100mm，壁厚48mm，护筒埋置深度为1.0-1.5m,在砂层中不宜小于1.5m，在粘土中不小于1.0m。护筒上部宜开设个溢浆孔；埋设铁护筒时，以桩位为基准，(桩位的放样允许偏差：群桩小于20mm，单排桩小于10mm)中心偏移不得超过50mm。护筒周围用粘土分层夯实，并经测量人员复测后方可开钻。（3）钻机就位：钻机就位时，要做到机座平稳，转盘中心与桩位偏差不得大于20mm。必须做到“三点一线”，即天车中心，回转器中心与钻头中心在同一铅垂线上。（4）钻进主要技术参数为：钻压P：15-20kN；钻速N：20-40rPm；泵量Q：120-180m3/h。（5）钻进过程中的注意事项：钻进时应轻压慢转，平稳钻进，以保证钻孔垂直；钻进过程中应根据地层变化情况，适时调整钻进技术参数，并经常检查钻孔水平情况，防止倾斜。钻进过程中应严格保持稳定的孔口水头高度，防止孔口坍塌。接近设计孔深时准确控制好钻进深度，并做好进入持力层深度记录。钻进至设计深度后，应采用反循环认真做好清孔工作，以保证孔底干净。下完钢筋笼及导管后，设专人在混凝土浇灌前采用测绳准确丈量孔深及孔底沉渣厚度，如沉渣厚度超过设计要求，应采用特殊接头连接砂石泵组和混凝土导管，使用泵吸反循环抽吸孔内沉渣，并置换孔内泥浆，直至合格才能进行混凝土灌注。钻进过程中冲洗液和泥浆护壁主要采用孔内自然造浆的方法，泥浆比重应控制在1.10-1.15；同时，现场准备膨润土，如原土造浆不能满足护壁要求时，应采用人工造浆。（6）工艺说明：下放完混凝土灌注导管后，测量沉渣厚度，如果沉渣厚度大于100mm不满足设计要求时，需二次清孔，如沉渣厚度小于100mm满足了设计对沉渣厚度的要求，则无需进行二次清孔。（7）泥浆排放及外运a.成孔及浇灌混凝土时，孔内泥浆应按事先挖好的泥浆沟排放，排放时应由专人进行疏导。b.泥浆池内泥浆应随时外运，以保证桩孔内泥浆排放畅通，避免泥浆外溢，废弃的泥浆池尽量将泥浆运走以免破坏原状土或渗入地下影响基坑的降水效果。c.运输车辆采用密封罐车，以免出现遗撒。（8）钢筋笼加工与吊放a.根据设计，计算箍筋用料长度、主筋分布段长度，将所需钢筋调直后用切割机成批切好备用；由于切断待焊的主筋、加强箍筋、箍筋的规格尺寸不尽相同，注意分别摆放，防止错用。b.将支撑架按2.03.0m的间距摆放在同一水平面上对准中心线，然后将配好定长的主筋平直摆放在焊接支撑架上。c.主筋搁在加强箍筋外侧，并保持相互垂直，先进行点焊固定，再进行统一焊接。d.钢筋笼主筋与架立筋点焊连接，焊接牢固严禁咬肉，在钢筋笼吊点处应加强，避免出现吊放时开焊，箍筋与主筋在每个交点处用火烧丝绑扎牢固。e.钢筋笼主筋外侧必须加滑雪板，滑雪板高度50mm，一周6个，均匀布置，间距4.0m，以保证桩主筋保护层厚度；f.钢筋笼加强箍筋焊接接头采用搭接焊，搭接长度为10d，d为加强箍筋直径。g.钢筋笼底部第一道加强箍筋距离笼底400mm，在规范允许范围内尽量避免出现负差。h本工程中钢筋笼的长度23m45m不等，但大部分钢筋笼的长度在30m以下，且钢筋笼的吨位并不大，我公司经多方考虑采用整根吊放，选用50t吊车进行钢筋笼的吊放。i钢筋笼长度大于28m的钢筋笼采用六点起吊，短于28m的钢筋笼采用四点起吊。利用滑轮自动平衡的原理，达到由水平位置逐渐转换到垂直位置。根据笼长合理布置吊点位置，以防钢筋笼起吊变形过大。j吊放钢筋笼时，要求垂直入孔，不得碰孔壁。（9）混凝土灌注a开始灌注前要认真清孔，换浆清孔后孔口泥浆比重小于1.10为宜，粘度：16-18S，含砂量：< 3%，PH值：810，循环流动的泥浆无粗燥砂砾感，目测胶体率正常；清孔后,保持浆面稳定,及时浇筑；重点检查混凝土的坍落度、混凝土标高、埋管深度及超灌厚度。b采用自由塞隔水（即充气球胆），充气球胆直径大小能自由通过导管即可。导管下入长度和实际孔深必须做严格丈量，使导管底口与孔底的距离能保持在0.30.5m内。c灌注混凝土，首浇混凝土必须保持埋管深度不小于1.5m，在实际操作中，投入球胆，放入锥塞，当混凝土灌满漏斗，立即拔起塞子，同时继续向漏斗补加混凝土，使混凝土连续浇注。 d提管时，要准确测量混凝土灌注深度和计算导管埋深后，方可提管，导管应徐徐上提，不可一次提的过高，造成导管底部超出混凝土面，形成断桩。导管在混凝土内埋深不得大于6m，也不得小于2m。e灌注桩的充盈系数在1.051.15,且施工中记录每根桩的充盈系数。f根据设计要求超灌，控制最后一次灌注量。或按如下控制：桩径1m时，超灌1.0m。桩径1.0m时，超过0.50.8m。混凝土灌注高度用12kg平底重锤控制。（10）空孔回填基桩成桩后，空孔部分进行回填处理，且孔口设安全防护措施。 2、基础桩质量保证措施（1）灌注桩施工必须保证设计的有效桩长、桩身直径、混凝土强度等级等设计要求，并不得有断桩、混凝土离析、夹泥等现象发生，同时必须满足以下质量标准：a.灌注桩直径、长度要符合设计要求，其桩位移允许偏差±50mm，垂直度允许偏差不大于H/100，其中H为桩长。b.钢筋笼制作及保护层允许偏差：项次项目允许偏差（mm）1主筋间距±102箍筋间距±203钢筋笼直径±104钢筋笼长度±505钢筋笼保护层±20b.钢筋在使用前，要抽样检验钢筋的机械性能和化学成分，合格后方可使用。供应长度不能满足设计要求时，主筋应采取搭接焊，每批搭接焊的钢筋必须做抗拉强度试验。d.钢筋笼固定通过特制固定插杆，一次性将笼子准确定位。e.桩主筋保护层厚度为50mm，桩主筋连接采用机械连接，等级为级接头位置应错开每一截面的接头数量分为A类桩不大于钢筋总面积的50，B类桩不大于钢筋总面积的25。f.第二次清孔后，孔底沉渣的厚度应严格控制小于100mm，并且记录下来。g.孔径检查用钢筋制作孔规，长度约4m，检查桩上部成孔直径。同时用孔径仪抽检全桩成孔直径。h.桩位的偏差：边桩不得大于100mm，中间桩不得大于150mm；桩身垂直度的偏差不得大于。（2）钻孔灌注桩是一项施工技术复杂、环节紧凑、质量要求高、工序控制严的隐蔽工程，并受自然因素和人为因素影响较大。为了能优质高效地完成施工任务，达到优质工程的质量标准，施工中采取如下质量保证措施：a.成孔机械就位后，必须平整稳固，确保施工中不发生任何倾斜移动，并能垂直钻孔；必要时铺设枕木，保证钻机、转盘平稳；根据地层变化，按照成孔工艺技术要求，合理地选择钻压、转速以及泵量。b.混凝土采用商品混凝土（或现场搅拌站提供），浇灌混凝土塌落度控制在1822cm之间，如塌落度过小，可在现场加用减水剂，强力搅拌3分钟后灌注，严禁加水。c.应有足够的混凝土储备，使导管第一次埋入混凝土面以下1.5m以上，应使用隔水栓，并由专人负责安放隔水栓，确保导管内不返水。d.水下混凝土必须连续施工，单桩混凝土浇筑时要连续，两次浇筑的间隔时间要小于一小时，以防导管内的混凝土失去流动性造成断桩。拔管时要反复插捣，严格控制拔管速度，严禁导管提出混凝土面。e.为保证桩顶和桩身的混凝土强度达到设计要求，应在桩顶设计标高以上留有混凝土灌注长度，保证凿除浮浆高度后暴露的桩顶混凝土达到强度设计值。f.为保证基础桩侧面的混凝土保护层厚度，以免吊放钢筋笼时产生倾斜偏差，在钢筋笼周边设置四个限位板。g.一个桩钻孔时，在此桩中心5m范围内的其他桩必须在混凝土灌注完成24小时后才能开始施工。h.混凝土试块每浇注50m3做一组，小于50m3的桩，每根桩必须有一组试件。i.桩基混凝土施工实验计划需与业主协商确定后另报监理。3、后压浆质量保证措施 后压浆质量保证关键在于压浆装置绑扎焊接入孔及各道工序成品保护和水泥浆压入操控等全过程控制和及时的监测信息反馈。要点如下:（1）压浆所用材料和设备必须符合设计要求。（2）压浆导管的连接均采用套管焊接，经施工方自检和监理检查确认无误后，方可进入下一道工序。（3）压浆导管与钢筋笼固定均采用16#铅丝十字绑扎，桩端压浆管绑扎于加劲箍内侧，与钢筋笼主筋靠紧绑扎固定,每道加劲箍处设绑扎点，绑扎点间距1.5m。应特别注意空孔部位压浆导管与钢筋笼的绑扎固定。（4）钢筋笼直立吊起入孔前旋接桩端压浆阀，桩端压浆阀应旋接牢固；钢筋笼入孔过程中插接桩侧压浆阀，桩侧压浆阀应固定牢固、坚挺。（5）钢筋笼入沉放过程中不宜反复向下冲撞和扭动；钢筋笼应沉放到底，严禁悬吊。（6）空孔部分如需要回填，在回填前，应量测压浆导管上端距作业地坪尺寸和大致方位，并做好记录。（7）后压浆施工操作应严格按标准实施，遇特殊情况及时上报并如实记录。（8）为方便对浆液水灰比的控制与检查，应在搅拌桶外侧，刻画有以200kg水泥配制的0.60和0.75的水灰比浆液面的位置，在桶内配有显示水泥浆液面高度的醒目标尺。（9）后压浆质量保证预案桩底压浆管设置两道，如果出现一道压浆管堵塞、折断等异常情况，启用另外一道压浆管进行后压浆，如果出现两道压浆管均损坏，则及时上报项目部总工，由总工程师会同有关人员提出处理方案。3.3.4 成品保护对施工完成的管桩或灌注桩空洞采用素土回填。土方开挖时，预留土方保护层，采用人工配合，清除桩间土方。禁止机械碰撞桩头造成桩身破裂。3.4 施工资源配置计划3.4.1人员安排工种、级别按施工阶段投入劳动力情况（人数）施工准备基础桩施工收尾焊工，7.85203司机882壮工20160103.4.2主要机械设备配置计划1、预应力混凝土管桩施工：序号设备名称规格型号数量国别产地制造年份生产能力备注1锤击桩基2.5t2台北京2007400m/d2电焊机YM350KR22台河北2009/3全站仪GTS3321套北京2007/4吊车16T2台蚌埠2006/5水准仪NAL2321台北京2008/6静压桩机ZYJ5001台江苏2006700m/d试验桩2、混凝土灌注桩施工序号设备名称规格型号数量国别产地制造年份生产能力备注1反循环钻机GPS-158台河北20081根/d2吊车25T2台蚌埠2006/3电焊机BX-4002台北京2009/4导管275mm2套河北2009/3、现场供电主要考虑6台反循环钻机施工用电和钢筋加工场和管桩接桩6台电焊机用电，静压桩基仅用作试桩，可以错峰用电。峰值P=6×70+6×35=630KW考虑发电机实际输出能力，配备4台 200KW发电机，同时配备一台75KW发电机做生活用电电源。序号设备名称规格型号数量国别产地制造年份生产能力备注1发电机200KW4台无锡20081根/d2发电机75KW1台无锡2009/第四章 质量管理体系及保证措施4.1质量管理体系及质量目标为认真贯彻“百年大计，质量第一”和“预防为主”的方针，切实做到精心组织，精心施工，确保工程质量，加快工程进度，特制定以下现场管理体系。质量目标：确保工程质量符合国家规范和设计要求，工程合格率达到100%。4.2保证体系（1） 建立高资质、强有力的项目经理班子。经理班子均选用具有丰富施工经验的人员担任主管，为实现质量目标提供有力的组织保证。（2） 我公司由总工程师负责各项目的施工质量管理，定期对项目施工质量进行检查，提出存在的问题及整改与预防措施，并对各项目的质量过程控制作出评价（3） 对所有现场管理人员，协作单位管理人员进行强化质量意识的教育。（4） 建立质量例会制度，对所有分项工程的质量进行有效监督，开展质量竞赛和质量交流活动，及时预防发现纠正质量问题。（5） 按ISO9002标准及企业的质量计划、程序文件的要求制定完善的切实可行的质量计划。（6） 安排经验丰富的质检员上岗工作，质检员不但能够掌握相关的质量标准、检验方式还应能对作业班组给予质量管理方面的指导。 4.3 管理制度（1）三检制：自检、专检、交接检坚持实行自检、专检、交接检。即由各施工队伍对所施工的分项工程完成后先自行检查；然后报项目专职质检员验收，验收合格后报总包/监理验收。（2）全检制提高检测标准和覆盖面，是为了彻底杜绝隐患，保证所有外观质量，严肃处理，从而最大限度地保证基坑的安全。（3）标准化制在该工程的建设中，我们要求必须实行标准化，严格执行国标、部标、企标，此外在各项的工作中，必须严格遵守各种活动程序、办事条例、工作规程、质量职责条例，各项规章制度等。由于实行标准化，工程的施工、技术、质量管理工作就有了标准和依据，做到有章可循，有法可依，从而使一切工作标准化，制度化和规范化。（4）成品保护制我们将成品保护当作一道重要工序，并且是一道无时不在、无处不在的工序，成立成品保护组织机构，编制成品保护方案，组织专门的成品保护队伍，
