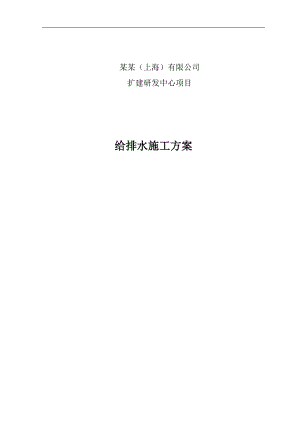

某扩建项目给排水施工方案.doc

某某（上海）有限公司扩建研发中心项目给排水施工方案 1. 工程概况 某某（上海）有限公司扩建研发中心项目的给排水分为室外雨水管网、污水管网、废水管网及检查井等；室内给排水为生产污水管网、生活污水管网及配套卫生洁具。室外排水管采用De300、De200的 HDPE波纹管，室内排水管采用De160、De110、De75、De50的U-PVC管，室内给水管采用De15、De20、De25、De32、De40、De50的PP-R管。室外排水管最大埋深-1.2米。2. 编制依据Ø 扩建研发中心项目给排水施工图Ø 给水排水施工标准图集S1/S2/S3Ø 建筑给水排水及采暖工程施工质量验收规范GB50242-2002Ø 国家行业标准建筑排水硬聚乙烯管道工程技术规程（CJJ/T29-98）3. 主要实物工程量序号名称数量1HDPE波纹管De300150米2HDPE波纹管De200145米3U-PVC管道De16086米4U-PVC管道De11060米5U-PVC管道De7560米6U-PVC管道De5040米7PP-R管道De5086米8PP-R管道De4030米9PP-R管道De3250米10PP-R管道De2540米11PP-R管道De2045米12PP-R管道De1590米13配套卫生洁具27套14检查井20个15化粪池一个4. 施工准备4.1 技术准备Ø 施工前给排水工程师、施工员应认真熟悉施工图，领会设计意图，将给排水管道施工图与相关专业图纸进行校对，看是否有冲突的地方，了解施工及验收标准，熟悉现场环境及土建进度安排等情况，拟定与总进度计划相互协调的专业进度计划。Ø 工人进场时，结合本专业和工地实际情况对施工作业人员进行安全教育，做好技术交底，明确管道、器具等安装的作法及标准，明确各种管道坐标、标高及安装尺寸、坡度、支吊架。4.2 材料准备Ø 主要材料进场前先进行生产厂家的资质报验(TS)，经业主批准后开始材料采购。Ø 每批次进场材料要附带合格证及质量检验证明书等证明材料，经自检合格后报请监理检验。Ø 使用前按设计要求校对材料规格、型号、材质进行如下外观检查，应无缺陷。l PVC及PP-R管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。l 管材的端面应垂直于管材的轴线。管件应完整、无缺陷、无变形Ø HDPE双壁波纹管应检查管体外观及管体的承口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。Ø 管材和管件不应长期置于阳光下照射，为避免管子在储运时弯曲。堆放应平整，搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、甩、拖。Ø 现场存放处温差较大时，应于安装前将管件和管材在现场放置一段时间，使其温度接近施工现场环境温度Ø 承插式HDPE双壁波纹排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷4.3 人员准备所有进场施工人员需接受英威达公司岗前安全培训，特种作业人员必须持证上岗。劳动力计划详见下表：序号工种名称计划人数备注1给排水工程师1人 2施工员1人 3焊工1人 4管工3人 5辅助工种5人 4.4 机具准备Ø 本项目的焊机、切割机等电动工具必须向英威达申请报验、核准上牌后才能使用。Ø 施工所需的水平尺、卷尺、角尺等需得到项目质检工程师检查、标识后才可以使用。Ø 测量仪器必须有质量技术监督部门的检验标示，且检验在有效期内。根据机具需用计划提前组织进场，并保证设备的完好率以满足工程施工要求。序号机 械 名 称规 格单位数量备注1手持式熔接器台12电焊机ZX7-250台13细齿锯把24水平尺把15卷尺把3 5. 主要施工方法及技术要求5.1 主要施工程序5.1.1 地下管道垫层施工管沟清理管沟开挖管沟放线施工准备土方回填闭水试验检查井施工对口连接 下管调整和交付使用5.1.2 地上管道管道试验、冲洗主干管安装支架制安下料预制施工准备卫生洁具安装调整和交付使用5.2 地上管道的安装Ø PP-R安装工艺和要求l 管道的切割可采用手工踞或切割机、切断后的管端面应同管轴线垂直、无毛刺。l 管道和接头的表面要保证平稳、清洁、无油。l 可采用热熔、螺纹连接等方式。PP-R采用手持式熔接器进行热熔连接，连接前应先清除管道及附件上的灰尘及异物。 PP-R管材和管件的热熔深度应符合要求公称外径（mm）热熔深度（mm）加热时间（s）加工时间（s）冷却时间（min）201454225157423216.58644018126450201864 l 连接时，无旋转地把管端插入加热套内，达到预定深度。同时，无旋转地把管件推到加热头上加热，达到加热时间后，立即把管子与管件从加热套与加热头上同时取下，迅速无旋转地、均匀用力插入到所要求的深度，使接头处形成均匀凸缘。l 在规定的加热时间内，刚熔接好的接头还可进行校正，但严禁旋转。将加热后的管材和管件垂直对准推进时用力不要过猛，防止弯头弯曲。连接完毕，必须紧握管子与管件保持足够的冷却时间，冷却到一定程度后方可松手。 l 当PP-R管与金属管件连接时，应采用带金属嵌件的PP-R管作为过渡，该管件与PP-R管采用热熔承插方式连接，与金属管件或卫生洁具的五金配件连接时，采用螺纹连接，宜以聚丙乙烯生料带作为密封填充物。安装时，不得用力过猛，以免损伤丝扣配件，造成连接处渗漏。l 管道安装时，不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。PP-R管与其他金属管道平行敷设时其尽距不宜小于100mm。l 管道穿越楼板时应设置套管，套管高出地面不应小于50mm，l 管道支架应在管道安装前埋设，应根据不同管径和要求设置管卡和吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，不得损伤管道表面。采用金属管卡时，金属管卡与管道之间应采用塑料等软物隔离。在金属管配件与给水PP-R管连接部位，管卡应设在金属管一边。在阀门、水表等给水设备处应设固定支架，其重量不应作用于管道上。冷热水管道支架的最大安装距离见下表。冷热水管共用支架时，应根据热水管支架间距确定。 聚丙烯管冷热水管道支架的最大安装距离(mm)管径（外径）20253240冷水水平管6508009501100立管1000120015001700热水水平管500600700800立管900100012001400l 水平管道纵横方向弯曲，立管垂直度，成排管道安装偏差须满足下表。聚丙烯管安装允许偏差（mm）项目允许偏差水平管道纵横方向弯曲每m管道1.5全长25m25立管垂直度每m管道3全长5m10成排管道在同一直线上间距3l 给水管道和阀门安装的允许偏差应符合下表的规定.安装的允许偏差和检验方法 项次项 目允许偏差检验方法1水平管道纵横方向弯曲塑料管复合管每米全长25m以上1. 525用水平尺、直尺、拉线和尺量检查2立管垂直度塑料管复合管每米5m以上28吊线和尺量检查3成排管段和成排阀门在同一平面上间距3尺量检查l 水表应安装在便于检修、不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距为10-30；水表进水口中心标高按设计要求，允许偏差为±10。Ø PVC排水管的安装工艺和要求l 采用粘接连接，连接前应先清除管道及附件上的灰尘及异物。粘接管端插入承口的深度公称直径()202532405075100125150插入深度()161922263144616980l 给水引入管与排水排出管的水平净距不得小于1。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m，给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的倍。l 生活污水塑料管道的坡度必须符合设计或规范要求。l 排水塑料管必须按设计要求及位置装设伸节,如设计无要求时,伸缩节时,伸缩节间距不得大于4m。l 排水主立管及水平干管管道均应做通球试验,通球球径不小于排水管道的2/3,通球率必须达到100。l 在生活污水管道上设置的检查口或清扫口必须符合设计要求和规范规定。l 通向室外的排水管,穿过墙壁或基础必须下返时,应采用45°三通和45°弯头连接,并应在垂直管段顶部设置清扫口.l 由室内通向室外排水检查井的排水管,井内引入管应高于排水管或管顶相平,并有不小于90°水流转角,如跌落差大于300可不受角度限制.l 用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于4倍管径的90°弯头。室内排水管安装的允许偏差应符合下表的相关规定:项次项目允许偏差()检验方法1坐标15用水准仪（水平尺）、真尺、拉线尺和尺量检查2标高±153横管纵横方向弯曲塑料管每1m1.5全长(25m以上)384立管垂直度塑料管每1m3吊线和尺量检查全长(5m以上)15l 管道穿过墙壁和楼板,应设置金属或塑料套管。安装在楼板的套管，其顶部应高出装饰地面20；安装在卫生间的套管，其顶部应高出装饰地面50，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。l 排水塑料管道支、吊架间距应符合下表的规定：管径（）5075110125160立管1.21.52.02.02.0横管0.50.751.101.301.6 Ø 卫生器具的安装l 卫生器具的安装应采用膨胀螺栓固定，安装高度应符合设计要求。l 排水栓和地漏的安装应平正、牢固、低于排水表面，周边无渗漏。地漏水封高度不得小于50。l 卫生器具交工前应做满水和通水试验。卫生器具安装的允许偏差应符合下表的规定。 项次项目 允许偏差（）检验方法 1 坐标单独器具10 拉线、吊线和尺量检查成排器具5 2 标高单独器具±15成排器具±10 3器具水平度2 用水平和尺量检查 4器具垂直度3 吊线和尺量检查l 卫生器具的支、托架必须防腐好，安装平整、牢固与器具接触紧密、平稳。l 卫生器具给水配件安装n 卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。n 卫生器具给水配件安装标高的允许偏差应符合下表的规定。项次项目允许偏差（）检验方法1大便器高、低水箱角阀及截止阀±10尺量检查2水嘴±103淋浴器喷头下沿±154浴盆软管淋浴器挂钩±20l 卫生器具排水安装n 与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固、可靠的防渗防漏措施 。n 连接卫生器具的排水管道接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整。 卫生器具排水管道安装的允许偏差应符合下表的规定。项次检查项目允许偏差（）检验方法1横管弯曲度每1m长2用水平尺量检查横管长度10m,全长8横管长度10m,全长102卫生器具的排水管口及横支管的纵横坐标单独器具10成排器具53卫生器具的接口标高单独器具±10成排器具±5 连接卫生器具的排水管管径和最小坡度，如设计无要求时，应符合下 表的规定。项次卫生器具名称排水管管径（）管道的最小坡度（）1污水盆（池）50252单、双格洗涤盆（池）50253洗手盆、洗脸盆3250206大便器高低水箱10012自闭式冲洗阀10012拉管式冲洗阀100127小便器手动、自闭式冲洗阀4050205.3 地下管道的安装5.3.1施工过程Ø 管沟放线根据图纸管道位置，放出管沟中心线，按计算的放坡宽度开挖。管道沟槽的沟底宽度可按下列公式确定。（）单管沟边组装敷设：B=D+2（B1+B2）（）双管同沟敷设：B=D1+D2+S+2（B1+B2）式中：B - 沟底宽度(m)D - 管道公称外径(m)D1- 第一条管道公称外径(m)D2 - 第二条管道公称外径(m)S - 两管之间设计净距(m)B1 - 管道一侧工作面宽度取0.30.4 mB2 - 管道一侧支撑厚度取0.150.2 m 放坡坡度为1：1.25Ø 沟槽开挖该工程沟槽主要采用机械开挖，局部采用人工开挖。沟槽每侧临时堆土不得影响管线施工，不得堆放靠近边坡，增加边坡载荷，防止造成管边坡塌方。沟槽开挖深度应接近管底标高，开挖不得扰动管底原土。在铺管前人工清理至设计标高，开挖最陡坡度（高：宽）为1：1.25。槽底标高允许偏差为±20mm。当槽底有地下水时，须挖集水坑，用潜水泵进行排水，保证施工顺利进行。土堆的底边与沟边保持的距离不得小于0.5米如图所示：500 土堆 H B 单管沟剖面图 S H B双管沟剖面图管沟挖好后，通知业主进行检查，检查合格后方可进行管基或垫层施工(相应施工根据设计要求及规范规定进行)。Ø 基础管沟的沟底层应是原土层，或是夯实的回填土，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100200mm，填铺细砂或粒径不大于5mm 的细土，夯实到沟底标高后，方可进行管道敷设。Ø 下管由于HDPE波纹管的管径都不大（De300及De200），可采用人工溜放进行铺设，溜放时为保证管材不产生大的变形，绳索不少于两根，并且在溜放时沟底不能站人，保证操作安全。HDPE波纹管采用承插式柔性接口，施工时按照图纸要求，先确定检查井位置， 遵循此原则将管道按照长度预先排设管道位置并放出每节管道的位置线，调整检查井位置。 在接口处挖设工作坑，承口前大于等于600mm，承口后超过斜面长，两侧大于管径，深度大于等于200mm，保证操作阶段管子承口悬空。Ø 管道安装 稳管：l 安管不得扰动管道基础，管道安装从下游至上游进行。管道就位后，为防止滚管，应在管两侧适当加两组四个楔形木垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，应检查对口，减少错口现象。管内底高程偏差在±10mm内，中心偏差不超过10mm，相邻管内底错口不大于3mm。 对口：l 清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。 l 清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。 l 插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。胶圈放置在管道插口段第一个波纹凹槽内。 顶装接口： l 顶装接口时，可采用如人工推力，当人工推力有困难时应采用龙门架，对口时应在已安装稳固的管子上拴住吊装带，在待拉入管子承口处架上后背横梁，用吊装带和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况。 l 安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承插口的预定位置。 l 检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。 l 用探尺检查胶圈位置：检查插口推入承口的位置是否符合要求，用探尺伸入承插口间隙中检查胶圈位置是否正确。 l 锁管：铺管后为防止前几节管子的管口移动，可用尼龙绳和倒链锁在后面的管子上。锁管示意见下图：Ø 检查井与管道的连接l 当管道位于低洼、沼泽、地下水位高的地段时，为适应基础不均匀沉降，检查井与管道的连接，宜采用长0.8米的短管与检查井连接，然后再与整根管连接。砖砌或砼浇制部分设止水圈，管件与检查井相结合的表面砂浆应饱满，以防结合处渗水。l 井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm 厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。l 管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹平，不得渗漏.Ø 闭水试验l 管道安装完毕后按埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程进行闭水试验。另编方案Ø 土方回填l 管道安装验收合格立即回填，管沟回填时，管顶上部200mm 以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm 以内不得回填直径大于100mm 的块石和冻土块；500mm 以上部分回填土中的块石或冻土块不得集中。上部用机械回填时，机械不得在管沟上行走l 沟槽回填从管道、检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生移位，必要时可以对管道采取限位措施。l 回填土的压实度应满足埋地高密度聚乙烯双壁波纹管结构排水管道工程技术规程中的规定。Ø 水压试验及灌水试验l 室内给水管道的水压试验必须符合设计要求,给水管道系统试验压力为0.9MPa，金属及复合管给水管道系统在试验压力下观测10Min，压力降不应大于0.02 Mpa,然后降到工作压力进行检查，应不渗不漏，塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05 Mpa，然后在工作压力的1.15倍状态下稳压2 h， 压力降不得超过0.03 Mpa，同时检查各连接处不得渗漏.l 隐蔽或埋地的排水管道隐蔽前必须做灌水试验，其灌水高度应不低于底卫生器具的上边缘底层地面高度，试验时，灌水15 Min后，再灌满延续5 Min后，液面不下降为合格。6. 质量保证措施Ø 质量组织措施l 施工班组建立质量管理网络，落实质量职能。l 坚持“三工序”原则，施工人员要干好本道工序，保护上道工序，服务下道工序。运用“目测、量测、试验”等手段做好自检、互检、专检工作。l 利用质量专题会议形式定期分析总结质量情况，找出质量控制因素，确保工程质量控制。Ø 技术措施l 按工序重要程度和技术薄弱环节确定质量ABC（R）控制点，并根据A、B、C（R）质量控制点程度控制工程质量。l 安装中断或完毕的敞口处，一定要临时封闭好，以免杂物进入。l 在热熔插管和校正时，严禁旋转。l 严格按照相关程序要求进行各道工序的隐蔽验收工作。l 管材和管件加热时，应防止加热过度，使厚度变薄。管材在管配件内变形l 确保工程原料合格，对一些关键原材料严把质量关。l 管道安装过程中，应防止油漆等有机污染物与管材、管件接触。l 安装与金属管连接的带金属嵌件的专用管件时，不要用力过猛，以免损伤丝扣配件，造成连接处渗漏。l 埋暗管封蔽后，应在墙面明显位置，注明暗设管的位置及走向，严禁在管上冲击或钉金属钉等尖锐物。l 定期维修施工机械设备，确保施工机具完好率和利用率，保证施工正常进行，施工人员正确操作施工机械。l 对于不合格产品，严格控制，及时消除质量隐患。l 施工人员持证上岗。 分项施工工序质量控制点表：序号控制点等级备注1材料接受 CR管沟验槽 AR2管道安装C3支架检查C4接口检查BR5阀门试压CR6管道试压或灌水试验AR7管道闭水试验AR8管道冲洗A土方回填C7. 安全文明环保施工措施7.1安全措施Ø 施工前必须先开具施工许可证。Ø 对施工区域应采用警示带做好与场内其他区域的隔离。Ø 进入施工现场必须穿戴好合适的PPE。Ø 施工机械电力设备必须有专人操作，专人指挥并持上岗证，严禁无证上岗。Ø 对于易燃材料应堆放在现场规划的材料堆放场内，并标识，使用时，应按使用量拿取，严禁超量堆放在作业面上，当班次未使用完的材料，必须将剩余材料退回原材料堆放处。Ø 每道工序施工前，对施工操作人员进行安全技术交底。Ø 各种电动机械设备必须有安全可靠的接地和防漏装置，并由专人使用和保护，施工用电线电缆经常检查，防止发生事故。Ø 在抬搬吊运管子过程中，要服从指挥，防止重物落下伤人7.2环保文明施工措施Ø 加强施工现场文明施工管理，施工现场不准乱扔杂物，作到工完场清。 Ø 加强现场施工管理，对现场各种材料应堆码整齐，施工前应对各种操作人员进行技术交底。Ø 施工垃圾必须按照业主要求运送到指定场所堆放。Ø 每日施工完后，要求将施工现场残留材料清理干净Ø 施工现场材料堆放严格按现场规划进行堆放，材料必须堆码整齐。Ø 施工现场应做好排水设施，避免雨天场地积水。Ø 堆放和安装管材时，应注意防火安全远离火源，防止造成火灾。距离热源不得小于1m，严禁使用太阳灯取暖。Ø 操作现场不得有明火，严禁对管材用明火烘弯。Ø 管道安装后不得作为拉攀、吊架等使用。 工作安全分析表（JSA）JSA编号： 日期： 区域： 区域负责人： 执行人： 工作描述： 分析小组成员： 核准人 ： 核准日期 ： 分析内容： 见下表 要求或建议的个人防护用品 ： 工作服、安全鞋、安全帽、安全眼镜、手套、耳塞 工作步骤和次序潜在的危害建议（措施/程序）1. 取得工作许可证 2. 施工临电接入触电、电路过载Ø 全部统计出本施工用电的高峰值，并报业主。Ø 保证施工临电设备线缆完好。Ø 在业主的确认和指导下，由业主指定合适的接入点。Ø 非插座接入临电，接入前需要上锁。3. 开挖损坏地下设施Ø 尽管有施工许可证，尽可能采用人工开挖，遇到不明地下设施，立即报告业主。4.Ø
