某换流站三通一平工程场地平整施工方案.doc

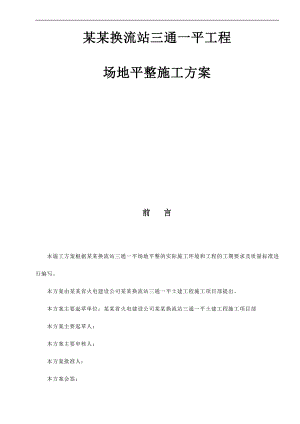

某某换流站三通一平工程场地平整施工方案投前 言 本施工方案根据某某换流站三通一平场地平整的实际施工环境和工程的工期要求及质量标准进行编写。 本方案由某某省火电建设公司某某换流站三通一平土建工程施工项目部提出。 本方案主要起草单位：某某省火电建设公司某某换流站三通一平土建工程施工项目部 本方案主要起草人： 本方案主要审核人： 本方案批准人： 本方案会签： 本方案首次发布日期：2011年04月29日 本方案由某某省火电建设公司某某换流站三通一平土建工程施工项目部负责解释。目 次1. 目的、范围42. 编制依据43. 工程概况53.1 工程主要参建单位53.2 工程概况53.3工程规模及主要工程量93.4工程特点94. 施工准备及平面布置104.1 施工准备104.2 施工平面布置115. 施工组织及施工进度135.1 项目部管理组织机构135.2 施工进度136. 施工程序、方法和要求156.1 施工程序156.2 工作程序166.3 作业方法和要求167. 质量控制措施257.1 质量目标257.2 质量管理机构267.3 质量标准267.4 质量检验及预控措施267.5 质量薄弱环节分析及拟将采取的技术措施288. 环境及职业健康安全288.1 安全生产目标288.2 安全管理机构298.3 安全管理制度及规定298.4 安全文明施工保证措施308.5 环境保护目标378.6环境保护的方针378.7 环境保护具体措施371. 目的、范围 某某换流站三通一平场地平整为糯扎渡电站送电广东±800kv直流输电工程换流站的前期工程，为确保该工程紧张有序地施工，科学合理地利用人力、物力资源，以及确保工程安全、质量及工期要求，针对工程施工特点，特编写本施工方案。本施工方案仅适用于某某换流站三通一平场地平整施工。2. 编制依据（1）中南电力设计院提供的糯扎渡送电广东±800kv直流输电工程某某换流站征地红线图（检索号：B3881S-Z0101）、场地平整图（检索号：B33881S-Z0102A）；（2）110kV500 kV送变电工程质量检验及评定标准（变电土建工程）（Q/CSG 1 0017.3-2007）；（3）某某换流站三通一平施工组织设计；（4）混凝土强度检验评定标准；（5）混凝土质量控制标准 GBJ164-92（6）混凝土结构工程施工质量及验收规范 GB50204-2002（7）砌体工程施工及验收规范 GB 50203-98（8）地基与基础工程施工及验收规范 GB50202-2002（9）建筑地基处理技术规范 GJ79-91（10）电力建设施工及验收规范建筑工程篇 SDJ69-87（10）给水排水管道工程施工及验收规范 GB50268-97（11）公路桥涵施工技术规范 JTJ 041-2000（12）公司质量、环境和职业健康安全管理手册及程序文件；（13） 国家有关工程验收规程规范；（14）电力建设工程质量监督有关规定和办法；（15）主管部门对有关规范、规程和标准的补充规定；（16）有关建筑材料质量标准与管理规程；（17）安全、文明施工的有关资料；（18）常规的施工经验、总结。3. 工程概况3.1 工程主要参建单位建设单位：中国南方电网有限责任公司超高压输电公司设计单位：中南电力设计院监理单位：某某电力建设监理咨询有限责任公司施工单位：某某省火电建设公司3.2 工程概况1）站址自然条件糯扎渡送电广东±800kV某某换流站站址位于某某市西南面约32km，龙潭（南本龙潭乡）公路两侧，交通便利，地属某某市思茅区龙潭乡龙潭村，西距糯扎渡水电站约25km，东北距500kV思茅变电站站址约29km。糯扎渡送电广东±800kV直流输电工程由中国南方电网有限责任公司超高压输电公司负责该工程的建设和运营。该工程起点某某某某地区，落点广东江门地区，直流输电总规模5000MW，采用±800kV直流输电方式，直流线路长度约1451km；计划2012年6月单极投产，2013年双极建成投产。2）地形地貌站址范围主要由三座相对独立的山丘及谷地组成，西侧紧邻龙潭河，站址可利用面积较小，中间山丘地势较高，四周谷地地势较低，高差较大，最大高差约62m，山丘顶部见风化岩石外露。站址附近村庄较近，民房沿龙潭公路分布较多但较为分散，进站道路从龙潭公路引接，该公路为乡道，按四级公路标准修建，连接思（思茅）澜（澜沧）二级公路及龙潭公路（南本龙潭），龙潭公路南北方向贯穿站址，公路路面宽5.5m，沥青路面，路况良好，新建进站道路长度约为300m，路面宽6.0m。站址自然标高在1015.6m1077.8m之间，相对高差约62m，根据实测1：1000地形图计算场地平整标高为1041.10m1044.80m，高于龙潭河百年一遇洪水位1020m，不受洪水及内涝威胁，局部需防范山洪。站址范围内无区域性深大断裂通过，属区域构造相对稳定区。根据现场调查和勘探，未见不良地质现象，没有具开采价值的矿产分布，地表未见有文物。站址处未见有军事设施，有三条民用通信光缆、一条35kV架空电力线路及两条低压照明线路需要改线。站址区域内沿龙潭公路两侧民房较多，约有20户需要拆迁。3）地层岩性根据预初步设计阶段岩土工程勘测报告（40-B3881CY-G0101-01）可知，站址区站址区地层结构为：上覆地层为第四系，下伏地层为三叠系。第四系包括：局部分布于道路地带的第四系人工堆积层（Qs）素填土，分布较普遍的第四系残坡积层（Qel+sl）粘性土、含碎石粘性土、碎块石。下伏基岩为三叠系上统橄榄坝组上段（T3g3）的泥岩夹灰岩、泥质灰岩、泥质砂岩。现将各岩土层从上至下分述如下：第四系人工堆积层（Qs）（0）层素填土：黄褐色，紫红色。稍密，主要分布于站址内道路地带。承载力特征值为90kPa，可作为一般建构筑物的天然地基持力层及下卧层。第四系残坡积层（Qel+sl）层粘土：褐黄色、黄色、紫红色，稍湿，软塑-硬塑状态。按其状态分为(1-1)层（硬塑状态）、(1-2)层（可塑状态）及(1-3)层（软塑状态）三个亚层。(1-1)承载力特征值为190kPa，为良好天然地基持力层及下卧层，(1-2)承载力特征值为165kPa，可作为一般建构筑物的天然地基持力层及下卧层，(1-3)承载力特征值为100kPa，不能作为天然地基持力层，需换填处理。含碎石粘土：褐黄色、黄色，稍湿，可塑-硬塑状态，按其状态分为(2-1)层（硬塑状态）及(2-2)层（可塑状态）两个亚层。(2-1)承载力特征值为200kPa，为良好天然地基持力层及下卧层，(2-2)承载力特征值为175kPa，可作为一般建构筑物的天然地基持力层及下卧层。层碎块石：灰白色、深灰色，中密，局部地段出露，厚度不均，承载力特征值为400kPa，为良好天然地基持力层及下卧层，但不能作为桩基持力层三叠系上统橄榄坝组上段（T3g3）主要为黄色泥岩夹灰岩、泥质灰岩、泥质砂岩，以下按岩性不同分为层泥岩、层泥质砂岩、层泥质灰岩和层灰岩。层泥岩：颜色较杂，以褐黄色、紫红色、褐灰色、灰白色为主，泥质结构，薄层-中厚层状。按风化程度不同分为（4-1）层强风化和（4-2）层中等风化两个亚层。（4-2）层中等风化极少见，站址区以（4-1）层强风化为主。(4-1)层承载力特征值为300kPa，(4-2)层承载力特征值为450kPa，为良好天然地基持力层及下卧层。层泥质砂岩：颜色较杂，以褐黄色、褐灰色、灰白色为主，粉粒结构，薄层-中厚层状，局部地段为砂岩。按风化程度不同分为（5-1）层强风化和（5-2）层中等风化两个亚层。(5-2)层中等风化极少见，站址区以（5-1）层强风化为主，(5-1)层承载力特征值为350kPa，(5-2)层承载力特征值为500kPa，为良好天然地基持力层及下卧层。层泥质灰岩：黑色、深灰色，隐晶-细晶结构，薄层-中厚层状构造。按风化程度不同分为(6-1)层强风化和（6-2）层中等风化两个亚层。(6-1)层承载力特征值为500kPa，(6-2)层承载力特征值为1000kPa，为良好天然地基持力层及下卧层。层灰岩：灰白色、深灰色，隐晶结构，中厚层状构造，中等风化。承载力特征值为1500kPa，为良好天然地基持力层及下卧层。场地(1-1)、(1-2)层粘土具有弱膨胀潜势，下阶段按膨胀土相关规范对其进行详细勘测。本工程土石比为：土：强风化岩石：中等风化岩石22：55：23。4）地下水条件站址地下水类型主要为松散岩类孔隙水、碎屑岩类裂隙孔隙水和碎屑岩夹碳酸盐岩裂隙溶洞水。场地地下水为弱透水层，环境类型为类，场地地下水对混凝土结构及钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。5）不良地质现象根据地质报告，本工程场地主要为粘土、含碎石粘性土、粘土岩、碎屑岩、灰岩等。因此，不存在砂土液化、软土震陷等问题。根据地质调查，场地内及周围无不良地质作用。站址周边自然斜坡坡度1025度，局部30度，自然斜坡稳定。建成后会形成高挖方边坡和高填方边坡，挖方边坡地段，岩性为粘土岩、碎屑岩和碳酸盐岩组成，泥岩、泥质砂岩和泥质灰岩，极易风化，本身就很破碎，必须采取一定的支护措施，本工程场地处于度地震烈度区，年降水量较大，高挖方边坡和高填方边坡若处理不当将会发生塌方、滑坡等环境工程地质问题。站址进行整平后，工程建设挖填方较大，建成后会形成高挖方边坡和高填方边坡，挖方边坡最高可达34m左右。挖方边坡地段岩性主要为泥岩和泥质砂岩等碎屑岩，极易风化且易破碎，必须采取一定的防护措施，否则会发生塌方、滑坡等环境工程地质问题。填方边坡最大达27m左右，需按专门的边坡专项施工方案进行施工。6）气象条件某某市地处低纬、高原，属以南亚热带为主的山地季风气候区，兼有热带、中亚热带、南温带等气候类型。终年气候温暖，四季温差小，日照充足，雨量充沛，干湿季节分明，立体气候明显。境内年平均气温18左右，最热月（6月）平均气温22，最冷月（1月）平均气温12，5月至10月为雨季。各站址气象条件以某某市思茅气象站为代表，气象特征值如下：多年平均气温：18.3极端最高气温：35.7极端最低气温：2.5多年平均降水量：1497.1mm多年平均蒸发量：1678mm多年平均湿度：79多年平均雷暴日数：93.3d多年平均日照时数：2105h3.3工程规模及主要工程量a) 工程规模本工程总用地面积26公顷（折合389.98亩），其中站区围墙内用地面积19公顷，场地平整面积24.5万m2。本工程换流站南北方向长为655.0m，东西方向为358.5m，土石方开挖：125.63万m3，土石方回填130.43万m3、剥离耕植土4.9万m3，清除灌木林2.1万m2，砍树挖树根25000棵。挖方区边坡处理和填方区边坡支护由B标承担施工，不在本施工方案之内。3.4工程特点（1）本工程土石方开挖、回填工程量巨大，工期紧，而且与土工格栅铺设、边坡支护和挡土墙施工相互交叉作业，施工进度相互受到制约，而且还受到天气的影响（雨天不能施工），因此土方开挖回填施工项目做为工期控制的重点和难点。（2）土石方开挖主要为石方，土：强风化岩石：中等风化岩石为22：55：23，石方开挖约有30万m3，需自行爆破，爆破前需征得相关部门的允许，办理爆破许可证才可作业。同时，必须遵守爆破安全规程。（3）土石方回填方量约为130.43万m3，设计要求分层碾压，逐层夯实，最终压实系数不小于0.94，将回填土层用做持力层，要求比较高，土料含水量和碾压质量要严格控制，土方回填应做为质量控制重点和难点。（4）站内耕植土、稻田地淤泥开挖前需找场地集中堆放，场平后铺于场地，由于站内中间高，四周低没有合适的堆放场地，施工难度较大。（5）填方段土方回填前，先将地表土碾压密实后，进行坡底碎石换填，碎石换填工程量4.8万m3，工程量大，且无交通道路，施工难度大。（6）施工场地内开挖、回填、运输与挡土墙和边坡支护施工相互交叉作业，施工场地较大，工程测量复杂，难度大，需精心组织施工。（7）站内土地和青苗补偿、房屋搬迁等工作滞后，为了节约工期，赔偿工作与施工同时进行，根据施工现场情况，先进行房屋拆迁比较少的部位施工，逐步打开施工场面。4. 施工准备及平面布置4.1 施工准备4.1.1 人员配置序号职务（工种）姓 名准备情况1项 目 经 理王小平已到现场2项目总工李吉春已到现场3项目副总工盛茂如已到现场4安监员喻首良已到现场5质检员李建喜暂未到位6资料员李春鹏已到现场7施工员蔡淑荣、何铁生暂未到位8施工队负责人暂未到位9施工队人员约100人暂未到位4.1.2 施工机具、仪器及临建设施配备序号项 目 名 称单位数量准 备 情 况1全站仪套1已配备2S3型水准仪套1已配备3铝合金塔尺把2已配备4钢盘尺把4已配备5挖掘机台7能满足施工需求6装载机台2能满足施工需求7压路机台3能满足施工需求8自卸汽车辆12能满足施工需求9冲击式打夯机台2能满足施工需求10核子密度仪套1已配备11潜水泵台4能满足施工需求12临建设施m21500能满足施工需求13柴油发电机台2能满足施工需求14洒水车辆1能满足施工需求15油罐车辆1能满足施工需求16空压机20m3/min套1能满足施工需求17空压机10m3/min套1能满足施工需求4.1.3 施工材料配备 场地平整本标段主要承担土石方开挖、回填，工程开工前需与当地石油公司联系，必须准备足够的柴油，以保证工程正常进行。4.1.4 其它施工安全、质量管理组织机构及制度健全，设计资料及施工方案、措施齐全，相关资料表格齐全，临时生产、生活设施满足需求，原材料、劳动力及机具配备齐全。 4.2 施工平面布置4.2.1 施工用水本标段施工用水主要为空压机冷却用水、混凝土拌和、回填料掺水、施工道路洒水、砌体砂浆拌制、混凝土养护用水等。在附近高坡上自建65立方米的施工水池, 水源从附近的龙潭河泵入,通过高差自行流入施工现场使用。4.2.2 施工用电根据现场情况，站址附近有1条35kV翠那T龙支线高压线路，此条线路属思茅供电有限公司，站用施工电源由此线接入，在换流站附近安装一台1600KVA变压器，施工用电现场引接使用。 在正式的施工电源接入现场之后,施工现场电源采用二级电源盘从总电箱引出使用。4.2.3 施工用风本工程施工用风主要满足土石方开挖需要。石方开挖共计约30万m3，主要集中在站址北侧和中部，为了避免风管太长，风量损耗大，空压机站布置在开挖部位附近，布置2个空压机站，主供风管采用80钢管，沿开挖边线布置，次供风管采用50PVC管和25高压橡胶管引至开挖部位。空压机站布置一台20 m3/min的固定式电动空压机和一台10 m3/min的移动式电动空压机供风，并有3台3.0 m3/min的移动式柴油空压机辅助供风，总供风能力39m3/min。4.2.4临时生产、生活设施临时生产、生活设施根据前期策划要求建设（约1500m2），可满足工程施工需求。4.2.5 现场通讯施工现场配备对讲机作为施工现场生产调度指挥和通讯联系，对外联系主要采用移动电话和固定解决。5. 施工组织及施工进度5.1 项目部管理组织机构项目经理：王小平项目总工：盛茂如安全员喻首良施工员蔡淑荣质检员李建喜填筑施工队机械施工队5.2 施工进度5.2.1 施工工期工期要求根据招标文件要求，本工程总体进度安排为：计划于2010年9月1日开工，2010年12月30日完成场地平整，2011年12月30日完工。由于征地滞后，建设单位要求2011年4月开工，2011年9月30日完成场地平整，2013年3月29日完工。场地平整工程施工进度计划根据整体工期综合考虑安排，站区挡墙及场地平整同时进行，交叉施工作业，由于正值雨季施工，场地平整施工干扰大，工期会有所延长，但制定有效的雨季施工措施，会对整体工程工期较有利。5.2.2 主要作业过程时间序号工程阶段节点工期（天）时间要求1场地平整施工开始2011.04.302场地清理、耕植土剥离302011.04.302011.05.303场地平整施工1502011.05.202011.10.206. 施工程序、方法和要求1. 建建设单位组织现场测量控制桩交接2. 站区征地线及定位尺寸复核前 期 工 作6.1 施工程序 施工环境考察（包括施工用水、用电、通讯、地方材料、临时道路）准 备 阶 段临建准备：1. 临时建筑规划布置图设计；2. 临时建筑建造。人员组织：1. 职工动员及安排；2. 劳务分包队伍选定及培训。技术准备：1. 组织技术人员熟悉施工图纸及施工规范；2. 编制施工技术安全措施。机械准备：1. 编制机械入场计划；2. 组织机械入场。安全文明施工策划：策划和编制安全文明施工管理办法及有关文明措施。¿材料检验试验、编制材料计划、组织材料供应按有关安全文明施工策划布置施工现场按施工安全技术措施进行交底、组织施工：¿1. 定位轴线及场地土方平衡复测¿2. 站内挡墙施工3. 场地平整及站内边坡施工 施 工 阶 段阶 阶 段 验 收施工质量控制和质量检验，发现不合格时，及时识别处置。填写施工及质量记录，编制竣工图。场地平整工程竣工注：¿为W点（见证点） 为H点（停工待检点）6.2 工作程序工程技术人员熟悉图纸施工图纸会审、设计交底1. 编制施工技术措施；2. 编制材料清单；3. 进行单位工程质量验收检验批划分组织进行安全技术措施交底施工过程管理，解决施工技术问题，决定施工技术方案施工技术联系单和设计变更通知单的管理资料填写、整理场地平整检查验收6.3 作业方法和要求6.3.1 施工测量作业本工程测量控制作业由中南电力设计院测设、提供的测量控制桩引测控制，站区控制网按二级导线和三等水准要求测设，导线点和水准点布设在站内，并保证其通视。高程控制按四等水准引入控制、测设。测量控制程序测量准备征地线复测（全站仪控制）场地土方平衡复测计算（与设计图有较大偏差时，报审监理）引测工程临时控制桩和水准点测量放线平面、高程控制进行下道工序施工工程永久控制桩和水准点测设监理复测验收。测量定位1）为保证工程测量定位的准确，本工程测量控制方格网的设置采用经鉴定合格、高精度的水准仪和全站仪进行控制测量，并保证在有效使用期内。2）测量控制方格网的设置，根据先整体后局部，先高精度控制后低精度的工序程序，方格网控制点选定原则是能控制主要轴线和利于施工放线，控制范围大、安全、易保护的位置，且视野良好，分布均匀。平面坐标轴线的控制1）根据方格网的控制点，采用经纬仪控制各主要轴线。轴线放完后，需经过四级验收合格后，方可进行下一步施工。2）测量控制方格网的测定采用极坐标法测量角度误差，用全站仪测设方格网点并校核丈量偏差，精确地定出方格网的每个控制点，然后进行校核使之满足精度的要求。在埋件控制点上用钢锯划出十字中心线标识。测量控制方格网测定后，按规程规范要求经监理工程师复测并验收合格后，方可正式使用。3）注意方格网控制点的保护，避免车辆碰撞、碾压或大件、重物等放置其上。方格网控制点混凝土台表面标高为-0.1m（场地标高）。控制点周围严禁堆放杂物，在控制点的混凝土台外侧0.5m处，用钢管做临时维护栏杆，并刷上明显的红白相间的油漆标志。如因工程原因必须破坏时，以新测控制点代替。高程控制1）高程控制水准点由设计院提供的测量控制桩引测至方格网的控制点上，由项目质量部门验收合格，报监理复测验收后，方可投入使用。在使用期间定期进行检查、校验。2）高程测量应符合四等水准网的要求，按双测回方法施测，误差不超过20mm/0.5km。其它要求1）施工测量过程中实行专仪、专尺、专用，以利于仪器的维护，确保测量的准确及精度要求。2）仪器使用过程中不得淋雨或暴晒，不使用仪器时，严禁长时间架设仪器于工地，应及时卸下收起。3）施工测量前应认真熟悉图纸，了解设计意图及施工要求，对图纸的轴线、标高和细部尺寸认真核对，定位后请有关人员复核后，方可进行下道工序的施工，并及时做好有关记录。6.3.2 场地平整6.3.2.1施工程序站区边坡征地线定位场地土方平衡复测计算清除杂草及树根表层耕植土比例并集中堆放挡土墙施工填方区基层整平碾压验收碎石换填土工格栅加筋土基底找平土方回填（土工格栅铺设）站区挖方区土方开挖运至填方区填方站区挖方区第一坡面修整、喷锚施工站区挖方区土方开挖至第二道马道站区填方土工格栅加筋土及无筋土回填施工、站区挖方区第二坡面修整、喷锚施工依此进行下道工序施工填至场平标高。6.3.2.2主要施工方法及要求 （1）边坡开挖1）开挖前先将地面的树木、植物及树根等杂物清除运弃场外，再将表层20cm耕植土剥离集中堆放，在场地挖填方完成后摊铺于场地表面。2）边坡开挖自上而下，分台阶（马道）进行，每层马道高约8m，马道宽2m，边坡坡比为1：1，土方边坡直接采用挖掘机作业，根据运土距离确定推土机或自卸车运土。边坡挖方若遇岩石，则需爆破开挖，开挖全部采用反铲挖掘机作业，挖掘机台数以满足施工需要和工期要求来选定，要保证足够数量。3）边坡开挖完成后，用人工清撬松散块石，并及时进行支护。防止岩石裸露时间过长，生产风化，发生垮塌。（2）挖方区开挖1）开挖前先将地面的树木、植物及树根等杂物清除运弃场外，再将表层20cm耕植土剥离集中堆放，在场地挖填方完成后摊铺于场地表面，耕植土清除后，应将基底充分碾压密实2）土方开挖采用机械施工，挖掘机进行土方开挖，装载机、推土机及压路机配合场地平整，同时配合部分人工进行修坡和土方扒平工作。3）场地平整施工前，必须做好场地的截水、排水措施，防止地表水冲到场地上。4）开挖分区进行施工，由高向低分层进行开挖，分层厚度3米，分层开挖前先打通开挖区与回填区必要的土方运输通道。5）开挖前先按设计放好边坡开挖线，开挖边坡在开挖过程中应随时用坡度尺进行复核，并随时进行坡面清理确保坡度符合设计要求，以利于下步护坡施工。6）挖方作业要由远渐近、由高渐低，有序作业，保证忙而不乱。7） 挖方作业要与填方作业配合进行，以避免挖方土堆积发生二次运输。8）挖方作业时，测量人员要跟踪检测挖方深度，严禁超挖或欠挖。9）开挖标高控制：开挖自上而下进行，待挖至接近地面设计标高时，要加强测量，其方法如下：在挖方区边界根据方格桩设置高程控制桩，并在控制桩上挂线，挂线时要预留一定的碾压下沉量3cm5cm，使其碾压后的高程正好与设计高程一致。（3）填筑施工1）场地在正式回填前须作好回填碾压模拟试验。a)试验目的：根据本工程初平图及技术规范书，本工程填方高度较大，最大填方高度约27m，而且，由于填料来源不同，差异很大，各回填区回填要求也不尽相同，因此须在施工前做模拟碾压试验。验证各填方区回填料级配或比配，进行地基及边坡加固处理的可行性，通过试验确定碾压机械的选型，选择对应于设计密实度的分层厚度、最优含水量、碾压遍数及填料的比配要求。(最大粒径、不均匀系数、曲率系数)等。b）目标控制值：站区场地平整分两次完成。第一次为场地挖方，回填至低洼的填方区，填方区分层碾压、逐层夯实，每次回填厚度不大于300mm，最终压实系数应不小于0.94；要求在土的最佳含水量时进行碾压，当土的含水量低于或大于最佳含水量时, 应进行摊铺洒水或翻晒处理, 达到标准后, 再作填土碾压。第二次为建构筑物基础挖方，根据现场回填条件，回填至最终场地设计标高，最终压实系数应不小于0.94。c）填筑料：场地填料来源于场地挖方。根据场平施工时的填方数量，试验性施工时应确定填料来源，一经确定，场平施工时料源不得更改，否则试验失去指导意义。d）填筑料经现场试验合格，确定最大干密度、最优含水量等指标，正式填筑前，选200-300m2的场地做试验，通过试验的填筑，确定松铺厚度、碾压遍数、最大干密度、最优含水量，确定施工方法、施工机械的组合等，并经监理工程同意后用以指导大规模的填筑施工。2）土方填筑土石方填筑前，先对需填场地进行测量放样，清除表土、树木、植物及树根等不适宜材料。按设计要求清理现场并定好控制桩位后，经监理工程师同意方可进行填筑作业。当在斜坡上填筑时，其原坡陡于1:5时，原地面应挖成台阶，台阶宽度约10m，所挖台阶向内侧倾斜2%，台阶成型后，用压路机碾压密实，再堆积成高约1.4m的碎石进行碎石换填，碎石换填后，再进行全断面水平分层填筑。其工艺流程如下所示：施工准备基底处理剥离耕植土挖台阶碾压碎石换填铺设土工格栅分层填筑摊铺整平洒水或翻晒机械碾压密实度检测铺设土工格栅面层修整检验签证。a）施工准备填方材料的试验：在填筑施工前，填方材料按规范要求取样，按公路土工试验规程（JTJ05193）规定的方法进行颗粒分析、含水量与密实度、液限和塑限、有机质含量、承载比（CBR）试验和击实试验。b）基底处理在土方工程施工前，对原地面的树根及杂物用挖掘机挖除，并把地面上的长草或植物割除，清除地面上的建筑垃圾，把它们堆放在指定的地方，由自卸汽车运到场外。地面杂物清除后，对地表20cm厚的耕植土进行剥离，集中堆放用于场平后铺于场地。场内沟塘、引水渠、稻田淤泥质土、等不良地质情况的局部区域，不能直接回填，须根据设计图纸和现场勘察确定它们的具体位置，并做好标志，按要求进行换填处理。处理方法：先用潜水泵把沟塘、引水渠、稻田里的水抽干，并排到临时排水沟，沟塘、引水渠淤泥采用人工挖除，稻田地里的淤泥采用挖掘机挖除，淤泥由自卸汽车运到指定的淤泥堆放处。c）剥离耕植土地面杂物清除后，对地表20cm厚的耕植土进行剥离，集中堆放用于场平后铺于场地。为了减少耕植土场内倒运而增加运输费用，对场内耕植土应分块剥离，先在场内基本接近设计标高的部位回填一块场地，达到设计标高后，将剥离的耕植土集中堆放，用于场平后回填。d）碎石回填基地处理和耕植土剥离后，应对地面进行修整，按照设计要求挖台阶，台阶挖好后先对基面进行碾压处理，然后进行碎石回填，碎石换填应分层填筑，碾压，满足要求后进行下一道工序施工。e）土工格栅铺设回填区铺设土工格栅时，将强度高的方向垂直于填方边坡轴线方向布置，土工格栅横向铺设。铺设时绷紧，拉挺，避免折皱、扭曲或坑洼。土工格栅沿纵向拼接采用搭接法，搭接宽度不小于20cm。铺好土工格栅后，人工铺设上层填料，及时完成碾压，避免长期暴晒。然后采用机械运料、整平、碾压。机械摊铺、碾压从两边向中间推进，碾压自两边向中间进行，其压实度保持达到规范要求。杜绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上，施工中随时检查土工格栅的质量，发现有折损、刺破、撕裂等损坏时，视程度修补或更换。铺设土工格栅。土工格栅铺设时底面应平整、密实，一般应平铺，拉直、不得重叠，不得卷曲、扭结，相邻的两幅土工格栅需搭接0.2m，并沿边坡横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接，并在铺设的格栅上，每隔1.5-2m用U型钉固定于地面。在底层土工格栅上和土袋码放后填铺一定量的回填土，格栅另一自由端由张拉梁拽紧格栅，并压上填土，在格栅上按规定铺土，铺设时下层填料应平整密实，不得与硬质尖锐棱角的填料直接接触，按照图纸要求，两道土工格栅间的填料厚度为50cm，分两层碾压，每层压实后的厚度为25cm，填土施工时，第一层填料应采用轮胎式装载机利用铲斗铲土倾倒在土工格栅上，避免土工格栅在施工中受到损伤，机械履带与土工格栅之间应有15cm厚的填土层。在填方边坡外侧，用600×900土袋装满填料，用细铁丝扎紧袋口，平顺码放，土袋码放应错开叠放，土袋码放高度约50cm，为了外观质量，土袋码放时，沿外侧钉桩拉线，土袋码放好后，用土工格栅反包住土袋，并将格栅铺放在填土上，土工格栅反包搭接长度不小于1.5m。在临近结构面1.5m范围内，采用轻型压路机械进行碾压，防止在填土施工过程中筋材移动，以保持坡面平整。f）分层填筑底层土经碾压处理后，经监理工程师检查、验收合格签证后，开始进行碎石换填，碎石换填完成后，按断面全宽分层填筑，由最低处填起，填土压实前松铺厚度不大于30cm，且不小于10cm。g）摊铺整平自卸汽车从挖方区把土方运至填土区，由推土机把卸下的土摊平。推土时推土机不能碰撞控制桩，机械无法平整的地方由人工平整。h）洒水和晒干根据现场测定的填料含水量，与最佳含水量对照，超出4±2%时，需对填料进行洒水或晒干处理。对含水量偏低的填料采取洒水翻拌；对含水量偏高的采取翻松晾晒。再次测定含水量合格后，整平碾压。总之，填料含水量应控制在最佳含水量4±2%以内。i）碾压场地填方采用压路机分层碾压密实，回填前应进行现场试验，以确定回填虚铺厚度及碾压遍数等指标。碾压顺序：土方铺平静压一道纵向碾压一遍横向碾压一遍纵向碾压一遍横向碾压一遍取样试验合格进行下道工序施工（不合格重新碾压取样）。碾压时，振动压路机从低到高，从边到中，适当重叠碾压。为防止漏压，碾压时横向接头的轮迹重叠宽度为15cm25cm，每块连接处的重叠碾压宽度为lm1.5m，碾压时振动压路机不能碰撞高程控制桩，压路机碾压不到的地方采用蛙式打夯机或人工夯实。碾压时先轻后重，速度适中。先用压路机预压一遍，以提高压实层上部的压实度，然后用推土机修平后再碾压，以防止高低不平影响碾压效果。为保证碾压的均匀性，碾压速度不能太快，先快后慢，行驶速度控制在2km/h以内。 碾压遍数需根据压实度要求、分层厚度、回填土的土质含水量、碾压机械等情况来确定，一般为68遍。可在施工初期通过碾压试验段来确定，并作为以后碾压施工的依据。碾压到规定遍数后，工地试验人员及时检查回填土的压实度，若尚未达到压实度要求，需要继续碾压，直至达到规定的压实度并经监理工程师认可才能填筑上层土方。填土压实时，应使回填土的含水量控制在最优含水量范围内，工地简易检验方法以“手握成团，落地开花”为适宜。 碾压时施工人员随时观察土石方的碾压情况，若在碾压过程中出现受压下陷、去压回弹等不正常现象，停止碾压，待经处理后再重新碾压。j）检测为确保回填土压实质量，必须经常检查填土含水量及压实度，始终保持在最佳含水量状态下碾压，采用环刀法或灌砂法检测，确保填方压实度大于94%。压实过程中的检测方法和频率按相关技术规范的规定执行。填方压实后，压实度按控制干密度Pd作为检查标准。A.控制干密度通过下式确定: Pd=K·Pdmax K压实度(%)，取94%。 Pdmax土的最大干密度(g/cm3)土的最大干密度采用重型击实实验测定。B.检查土的实际干密度，采用环刀法或灌砂法取样，其取样组数为：每层按400m2取样一组。试样取出后，先称出土的湿密度并测定含水量，然后用下式计算土的实际干密度P。：P0=P/(1+0.01)式中P土的湿密度(g/cm3) 土的湿含水量(%) 如上式算得的土的实际干密度P。Pd，则压实合格；若P0<Pd，则压实不够，要采取相应措施，提高压实质量。k）最上一层土的填筑 当填土接近设计标高时，测量员要加强测量检查，控制最上一层填土厚度。最上一层填土（耕植土）既不能太厚又不能太薄，太厚了压实度达不到，太薄了上层土易脱皮，不能很好结合。根据现场土质及现场试压情况留准虚高，使碾压后的高程符合质量标准。6.3.2.3雨季施工措施根据气象水文资料，5月中旬即进入雨季。为避免雨季施工对工程进度影响过大，采用以下两种措施：一是在雨季来临前加快施工进度，作业人员分为两班次，晚上加班加点进行场地平整施工，进入雨季施工前做完大部场地平整工作；二是进入雨季施工后，场地回填部分采用砂夹石换填，保证回填质量的同时加快施工进度。6.3.3临时排水 由于本工程施工场地大，为保证施工质量和施工进度，在土石方施工过程组织有效的临时排水系统非常重要。在土石方施工前，边坡提前修筑截水沟和排水沟，填筑段原地面的沟塘，坑等可能积水的地方，结合现场地势情况，设置临时排水系统，以防场地在施工前有积水，泡浸原地面，破坏原地面的稳定性，增加施工工程量。6.3.4 石方爆破根据设计提供的地质资料，本工程场地平整石方爆破约30万m3，石方爆破详见某某换流站场地平整爆破专项施工方案。7. 质量控制措施7.1 质量目标7.1.1 产品合格率100%；7.1.2 检验批质量合格率100，分项、分部及单位工程质量合格；7.1.3 顾客满意率达96%；7.1.4 工程资料收集、整理、完整准确率达100%；7.1.5工程档案资料齐全、完整、准确，通过竣工验收。隐蔽、验评、质保资料与工程进度同步，工程完工后一个月内将资料整理归档。7.2 质量管理机构7.3 质量标准符合110kV500 kV送变电工程质量检验及评定标准（变电土建工程）（Q/CSG 1 0017.3-2007）的质量要求。7.4 质量检验及预控措施7.4.1 各道工序作业前应由项目技术员对操作人员进行现场技术交底，对本分部分项工程的操作顺序、施工工艺、质量要求、安全措施等要有详尽的叙述，作为操作人员施工的主要依据。7.4.2 交底时，安排好每个操作工人的工作范围，划分责任区，检查时若发现事故要坚持将责任追查到底，技术交底要有书面记录，要有参加交底人的亲笔签名。7.4.3 项目部的管理人员应坚持做好每日的施工日记，作
