某教育综合楼通风与空调工程施工方案.doc

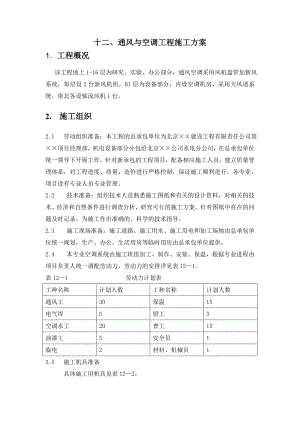

十二、通风与空调工程施工方案1工程概况 该工程地上1-16层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统，南北各设轴流风机1台。2. 施工组织2.1 劳动组织准备：本工程的总承包单位为北京××建设工程有限责任公司第××项目经理部，机电设备部分分包给北京××公司水电分公司，在总承包单位统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。2.2 技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。2.3 施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。2.4 本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表121。表121 劳动力计划表工种名称计划人数工种名称计划人数通风工30保温15电气焊5钳工5空调水工20普工15油漆工5安全员1临电2材料、机械员12.5 施工机具准备 具体施工用机具见表122。表122 施工机具计划表机具名称数量机具名称数量龙门剪板机2台电动剪刀2把折方机2台手动电钻6把联合咬口机2台电锤6把立式咬口机2台倒链（10T）2个单边咬口机2台对讲机5组电焊机3台风速仪1台砂轮切割机4台转速仪1台套丝机2台风压测试仪1台台钻2台声级计1台冲击钻2把电动打机泵1台3. 主要项目施工方法及要求3.1 预留预埋3.1.1 通风预埋、预留洞的工作跟随土建工程进行，主要工作为竖井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100，固定要稳固和方正，不影响合模，拆模后应立即剔出木盒。3.1.2 空调水系统需要在楼板或墙体上用钢套管预埋留洞，待土建打完混凝土达到一定强度时将钢套管松动，并在混凝土能上人的时候把钢套管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见表123。表123 空调水管预埋、预留洞规格表 （单位：） 空凋水管规格D32325070100125150200250洞口尺寸（钢管套）100150200木盒木盒尺寸100×100150×150200×200250×250300×300400×400注：地下2层人防洞的预留、预埋必须按人防有关要求执行。3.1.3 本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土34h内拔出。3.1.4 设备基础预埋：对于风机、水泵、水箱、机组等设备待到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5 由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验和报验，共同做好此部位预留。3.2 通风做法3.2.1 施工技术人员要 认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格应符合施工规范（GB502432002）及设计要求，板材厚度如表124（其他材质类风管见规范要求）。表124 通风板材厚度表风管直径D或长边尺寸b圆形风管矩 形 风 管除尘系统风管中低、低风管系统高压风管系统D（b）3200.5mm0.5mm0.75mm1.5mm320< D（b）4500.6mm0.6mm0.75mm1.5mm450< D（b）6300.75mm0.6mm0.75mm2.0mm630< D（b）10000.75mm0.75mm1.0mm2.0mm1000< D（b）12501.0mm1.0mm1.0mm2.01250< D（b）20001.2mm1.0mm1.2 mm按设计2000< D（b）4000按设计1.2mm按设计注：1.螺旋风管的钢板厚度可适当减小10%15%。2.排烟系统风管钢板厚度可按高压系统选用。3.特殊除尘系统风管钢板厚度应符合设计要求。4.不适用于地下人防与防火隔墙的预埋管。注：排烟风管按高压风管执行。3.2.2 通风工程制作工艺流程：领料（下料剪切咬口制作风管折方成型 ）铆法兰翻边检验安装（法兰下料打铆钉孔焊接打螺栓孔刷漆）3.2.3 法兰制作本工程630mm以上的风管采用角钢法兰连接方式，630mm以下风管采用插条连接方式，插条四周要求打高分子密封胶。风管使用法兰连接方式及用料如表125。表125 矩形风管法兰用料表矩形风管大长边（mm）法兰用料规格（mm）630L25×38001250L30×416002500L40×43.3 空调通风管及部件加工和连接3.3.1 法兰焊接要求平整，不大于1 mm，对角不大于3 mm，边长不大于3 mm，铝铆钉孔应不大于130 mm，螺栓孔应不大于150 mm，以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆。3.3.2 风管加工板材剪切必须进行下料的复核，以免有误，而后按画线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本工程板材采取咬口方式有：联合咬口、立式咬口，咬口后要求平整，在咬口后的板按画好的线在折方机上进行折方、合缝。3.3.3 矩形风管的弯头采用内外弧形制作，当边长大于500mm时，应在管内设置导流片，导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。3.3.4 风管与法兰连接翻边量应控制68mm，风管需要铆法兰时，先用固定画尺把翻边线画出，然后法兰套在画出的线位进行钻孔铆接，在铆接前要注意风管及法兰的方正及角度。3.3.5 风管大边长大于或等于630mm和保温风管边长大于或等于800mm时，其管段长于1.2m以上均采取加固措施，本工程将采用角钢或角钢框加固，加固部位应取风管长度的中心位置为加固位置。3.4 风管加工质量要求3.4.1 风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。342 风管外观平直，表面凹凸不大于5，风管与法兰连接牢固，翻边平整。343 成品保护：风管法兰加工好后应按分类码放整齐，露天放置应采取防雨雪措施，注意法兰的防腐，保护好风管的镀锌层。35 风管及部件安装351 工艺流程预检-风管-确定标高-制作吊架-设置吊点-安装吊架 -安装就位找平找正-检验-保温 风管排列-法兰连接（垫料穿螺丝） 无法兰连接（抱箍式插条式）352 风管及部件分系统逐层安装，支架采用吊杆支架，标高必须根据图纸要求和土建基准线而确定，吊架安装时，先按风管的中心线找出吊杆敷设位置，做上记号，再将加工好的吊杆固定上去，吊杆与横担用螺母拧上，以便于日后调整。当风管较长时，需要安装一排支架时，可先将两端吊杆固定好，然后接线法找出中间吊架的位置，最后依次安装。吊杆间距按表126确定。表126 风管吊顶间距表圆形风管直径或矩形风管大边长的尺寸水平风管间距垂直风管间距4m4mm（3.4m）4m（3.4m）10003m（22.5m）3.5m（2.98m）10002m（1.7m）2m（1.7m）3 5. 3 为了保证法兰处的严密性，法兰之间垫料采用8501密封胶做密封料，螺栓穿行方向要求一致，拧紧时应注意松紧不均造成风管的扭曲。根据现场情况可以在地面连成一定长度，、再整体吊装，或将风管放在支架台上逐节连接，安装时一般按先安干管，后安支管的顺序。需要防火阀或消声器安装时，各大边如超过500时，应单设吊架。36 安装质量要求 361 支吊托架、规格、间距必须符合设计要求，风口阀门等处不宜设置吊杆，风管吊杆必须牢固、位置标高及走向符合设计要求，部件安装要求方向正确，操作方便，防火阀检修口必须便于操作。362 本工程小于630新风管采用无法兰风管连接方式，无法兰加工，无法兰连接风管的接口采用机械加工尺寸正确，形状规则，接口严密，插条式法兰连接，插条用0.8镀锌钢板下料咬形。插条两端压接两平面各20，风管安装时把插条与风管连接；风管吊装好时，用打高分子密封胶密封严密。363 风口安装位置正确，外露部分平整美观排列整齐一致。364 风管及部件保温：领料粘贴保温钉-铺敷保温材料保温、工整美观板材下料 粘贴保温钉前应将风管壁上尘土、油污清除，将粘贴剂分别涂抹在风管和保温钉上，稍干后再将其粘上，保温钉粘贴密度12只/。保温板下料及铺设：下料要准确，切割要平齐，塔接要严密、平整，散材不可外露，板材纵横缝错开。37 风机盘管安装371 工艺流程：施工准备打压试验单机试运转吊杆制作风机盘管安装配管连接接电源单调试。372 风机盘管整体向凝结水出口倾斜度为3°5°，使水盘无积水现象，风机盘管两端与风管配管连接处加复合铝箔保温型软管，根据型号不同，口径不一情况下各种型号需加软管长度200，风机盘管、新风机组的送、回风管均加软管接头。38 漏光及漏风量测试381 漏光法检测应采用光线对小孔的强穿透力，对系统风管严密程度进行的检测方法，采用具有一定强度的安全光源。如低压灯100W带保护罩的低压照明灯，或者其他低压光源。低压风管每10m不应大于2处且100m接缝平均不应大于16处，中压系统每10m不应超1处，且100m接缝平均不应大于8处，都为合格漏光，检测中如发现条缝形漏光的应及时进行密封处理。3 8. 2 漏风量测试应采用检验合格的专用测量仪表或采用符合现行国家标准（流量测量节流装置）规定的计量元件搭设的测量装置。漏风管测试装置可采用风管式或风室式。风管式测试装置采用孔板作计量元件，风室式测试装置采用喷嘴作计量元件，最后测出的实测值与设计给定的数值偏差不应大于10%为合格。39 空调水系统管道制作、安装、保温要求391 空调水系统设计为双管制按南北分区，需从竖井外至各层的风机盘管，夏天供热水，空调水系统包括供水、回水、冷凝水、供回水管材质对DN>50的管采用无缝钢管焊接方式，对DN50的管采用焊接钢管焊接方式，冷凝水管采用镀锌管丝扣连接方式，其常规工艺为：预制加工卡架安装干管安装立管安装支管安装试压冲洗防腐调试保温392 全国水系统有压管道均为3坡度，无压管道（冷凝水管）的坡度均为8，施工过程中严格控制焊口或丝扣的质量及坡度。393 空调管道系统安装完毕后，必须进行严密性试验。水压试验水系统工作压力为0.7Mpa，试验压力为工作压力的1.25倍，在10分钟内降压不大于0.02 Mpa为合格。冷冻水管道在系统最高处便于操作部位设置排气阀，最低处应设置排气阀，最低处应设置排露水阀，通过严密性试验合格后方可保温，冷凝水管做冲水试验。394 制冷管道、管件阀门等保温材料必须具有产品合格证明及质量鉴定文件等有关资料，报监理方验收合格后，方可使用于本工程。395 空调供、回水管，冷凝水管，冷冻站水管保温材料均采用PVC/NBR橡胶海绵板不燃材料，DN159×4.5：S=20。DN159×4.5：S=15，DN<73×4:S=10,楼上空调水管保温材料用玻璃布棉保温管壳, DN159×4.5：S=30, DN>219×6:S=40,做法详见华北标91SB6<<通风与空调工程>>。3.10 空调设备安装设备到场后，首先开箱、检验手续齐全，基础是否平整，减震器码放是否均匀，空调设备就位后看减震器受力是否均匀，使设备保持平稳状态，保证空调设备正确就位。4. 工程质量要求4.1 认真贯彻公司质量方针，做到工程质量分级管理，严把质量关，不合格产品绝不放过，及时处理，严格按照操作规程及施工质量验收规范，在竣工验收时达到一次性交验合格。4.2 加强现场施工质量检查，做到自检、互检、班组检和抽检相结合。明确质检人员的职责，配备专职检查人员做好检查记录。4.3 加强现场材料及设备的进场检验工作，做好记录，对设备、材料做到无合格证或无检验报告一律不许进入现场，坚持不合格产品不施工的原则。4.4 凡是隐蔽工程者要经有关部门验收，并做好记录；凡是有关设计变更、洽商，必须要有明确具体交底，方可施工，必要时附图示。5. 安全文明施工要求5.1 施工人员进入现场前必须经安全教育后方可参加施工，进入现场必须经安全教育后方可参加施工，进入现场必须配戴安全帽，高空作业要系紧安全带，不允许穿拖鞋进入现场。5.2 电器设备的电源线要悬挂固定，不得拖拉在地，下班后要拉闸断电。高空作业脚手架必须牢固可靠，起吊时严禁管下站人。5.3 空调机组、主机及风机运输时，必须制定有效的安全措施。5.4 所有人员在作业前和作业中不得酗酒。5.5 风机加工需咬口时，手不准放在咬口轨道口，工件要扶稳于距滚轴不小于50 mm之间。5.6 动用电气焊时必须持证上岗，要有良好的防火措施。5.7 水电分公司项目经理部建立本工程质量管理体系，有体系化程序文件，制定各种作业指导书并健全管理，加强对施工队伍的管理，保证文明安全施工。5.8 服从总承包单位的统一管理，协调好与监理、设计、建设等方的关系，保证工程的顺利完成。5.9 推广应用新技术、新工艺、新设备和现代管理方法，提高劳动生产率。5.10 加强环境保护，减少粉尘、噪声污染，废料、渣土等废弃物要及时清理妥善处置，做到工完场清。6. 施工资料目标设计6.1 技术管理要求 6.1.1 认真熟悉图纸，严格按照建筑工程资料管理规程（DBJ01512003）编制、收集、整理本专业施工资料。6.1.2 施工资料整编要及时、认真、清楚、填写正确项目齐全，签字完备。6.1.3 各专业施工资料做到交圈，并与工程同步。6.1.4 施工资料收集整理分工明确、责任到人。6.1.5 验收与移交执行建筑工程资料管理规程（DBJ01512003）相应规定。6.2 施工资料编制人员6.2.1 专业技术负责人：6.2.2 专业施工资料整编负责人：6.2.3 专业施工物资资料收集负责人：6.3 施工资料目标设计内容通风空调施工资料目标设计施工组织设计。
