某施工电梯安装方案.doc

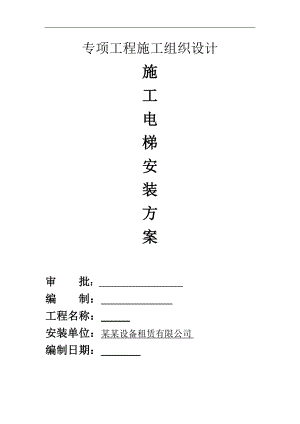

专项工程施工组织设计施工电梯安装方案审 批：编 制：工程名称：安装单位：某某设备租赁有限公司编制日期：施工升降机安装施工方案报审表工程名称施工单位 编制单位现报上 施工方案，请予以审查。主 编编制人工程项目部/专业分包单位 （盖章）技术负责人审审核单位总承包单位审核意见： 年 月 日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制监理单位 （盖章）专业监理工程师日期：总监理工程师日期：安装施工方案一、编制依据1.1福建省建筑施工现场安全管理资料编写指南1.2建筑施工安全检查标准（JGJ59-99）1.3施工升降机装、拆工安全技术操作规程（JGJ215-2010）1.4工程施工图1.5工程施工组织设计1.6现场施工场地二、工程概况2.1工程名称：漳州东升花园5#楼2.2工程地点：水仙大道南、客运中心站斜对面2.3建筑面积：16000平方2.4结构质式：框架2.5日期：日2.6建设单位：漳州市瑞佳房地产开发有限公司2.7承建单位：福建联美建设集团有限公司2.8电梯安装拆单位：福建辉跃电子工程有限公司2.9拟定安装电梯参数：2.9.1安装电梯型号及数量：SCD200/2002.9.2电梯参数：出厂编号200906001三、现场作业条件3.1电梯安装位置：水平位置定位在场地内（平面定位先详见东升花园5#楼施工平面布置图）垂直位置：详见东升花园5#楼施工平面布置图四、安装作业人员组成与职责：4.1人员组成4.1.1安装机管员姜锦祥 证号：EB6008284.1.2安装安全员刘光耀证号：EB5007044.1.3建筑起重机械安装拆卸工（T.S） 方如水 证号：闽E0520080000164.1.4建筑起重机械安装拆卸工（T.S）林金龙 证号：闽E0520080000174.1.5建筑起重机械安装拆卸工（T.S） 胡海松 证号：闽E0520080000184.1.6建筑起重机械司机（S） 林月洪 证号：闽E0420090000064.1.7建筑起重机械司机（S） 黄砖卿 证号：闽E0420090000544.2岗位职责：4.2.1电梯安拆班、班长岗位职责：4.2.1.1各户施工生产需要，组织班组人员负责机械设备的进退场、安拆、调试、转场的工作，做好机械设备性能和工作场地的安全交底，去报人机安全。4.2.1.2指导班组人员正确使用机器设备，遵守操作规程和安全生产制度，保证作业质量，完成拆装维修任务和各项经济技术指标。4.2.1.3保证设备的完整，主机、铺机、附属装置和随机工具的安全。4.2.1.4督促班组人员根据规范要求，共同搞好设备的维护保养，加强日常检查工作，注意设备故障的征兆，及时检查维修，消除隐患，避免事故的发生。4.2.1.5准确认真地填写设备安装、调试和设备检查记录，及时上报归档。4.2.1.6发生事故时要保护好现场，参与事故分析和处理。4.2.1.7组织班组人员的政治、技术学习，提高班组人员的素质。4.2.1.8参与设备的维修保养和修理后的技术鉴定与验收。4.2.2电梯安拆人员（拆装工、起重工）岗位职责4.2.2.1进入工作现场时，按规定必须穿戴和使用符合要求的劳动保护用品。4.2.2.2作业前，必须对所使用的工具、吊具和索具按规定进行认真检查，并按要求使用。4.2.2.3必须在专人指挥下严格按照电梯所规定的安装和拆卸程序进行作业。严禁变动规定的拆装程序。4.2.2.4在作业中，必须清楚自己所从事的项目、所在部位、工作的内容和要求。对联接件按规定要求做好防护包装工作。4.2.2.5作业工程中的设备，工具严格按规定要求使用。4.2.2.6严格遵守安全操作规程，服从指挥。4.2.3电梯安拆指挥人员（信号司索工）岗位职责4.2.3.1必须熟悉所操作的电梯性能和规定的各种信号司索工与司机进行联系。监督检查所辖范围内作业人员穿戴劳动防护用品的情况。4.2.3.2电梯作业前，必须与司机约定所采用的信号司索工种类，并且在作业过程中不准中途改用未约定的信号司索工。如需改变，必须使起重机停止运转，与司机取得联系，经双方认可全方可更换。4.2.3.3必须按有关规定，检查所用的钢丝绳和吊钩，不合格者严禁使用。4.2.3.4必须根据每项作业的内容，要求和塔式起重机的性能严格遵照安全操作规程指挥。4.2.3.5指挥作业时，必须配戴符合规范中所规定、鲜明的标识；必须使用规范的指挥信号，发出的指挥信号必须清晰、明确；必须站在司机听力或视力所及的安全明显处。跟随负载运行指挥时，应随时指挥司机将负载避开人员和障碍物。4.2.3.6在指挥作业中，必须集中精力，不得做其他影响指挥的工作或兼做其他工作。4.2.4电梯安拆工岗位职责4.2.4.1安装时，根据电梯电气控制系统、信号系统、工作照明系统、急停系统、告警系统的工作状态是否完好可靠，操作系统是否灵活、准确等安全保护装置达到电梯使用说明书的要求。4.2.4.2检查导线接头、各元器件的固定是否牢固，接触是否良好，导线是否由裸露等现象。4.2.4.3检查电源的进线是否按规定要求敷设专用供电线路，导线的截面积是否按电梯产品说明书的要求选配。4.2.4.4电梯通电前，检查各控制器应处于零位，检测供给的工作电源电压应在380V±5V范围。4.2.4.5按规定做好电梯的接地、接零保护和防雷保护设施，检测其接地电阻应小于10欧姆。4.2.4.6各电动机运转时应注意检查其温升、负载情况，变速控制系统是否正常。4.2.4.7做好电梯电气控制系统的安装调试和检修记录。4.2.4.8安装电梯时，必须分阶段进行技术检验。整机安装完毕后，应进行整机技术检验和调整，各机构动作应正确、平衡、无异响，制动可靠，各安全装置应灵敏有效；在无载荷情况下，电梯和基础平面的垂直度允许偏差为4/1000，经分阶段及整机检验合格后，应填写检验记录，经技术负责人审查签证后，方可交付使用。4.2.4.9采用高强度螺栓连接的结构，应使用原厂制造的连接螺栓，自制螺栓应有质量合格的试验证明，否则不得使用。连接螺栓时，应采用扭矩扳手或专用扳手，并应按装配技术要求拧紧。五、安装前准备5.1. 运输配备工具：16t汽车吊一部、3t农用车5部及专用安拆工具5.2. 安装：施工单位有塔吊一台在东升花园6#楼，出厂编号：T05241666-2，经过机械检测检验合格后投入使用，可辅助施工电梯安装。六、安装程序6.1电梯的基础安装电梯是安装在专用的砼基础上的，电梯的地基础是保证塔机安全使用的必备条件。用户在电梯前应预先按提供的图纸进行砼基础的施工，具体要求如下：6.1.1基础的土质应坚硬牢实，要求承载能力不小于0.2MPa。6.1.2砼基础深不小于0.3m。6.1.3砼基础的承压能力应补小于0.2MPa。6.1.4砼基础顶面应较水平，倾斜度和平面度允差均为1/500.6.1.5若使用过程中，要求电梯与建筑物附着则应注意砼基础与建筑物的距离。6.2安装前的准备工作在安装前应做如下工作：6.2.1在地基周围清理出场地，要求基本平整无障碍物。6.2.2准备一定数面的枕木、木、杉木、旧钢丝绳、绳扣、铁丝等常用工具和经纬仪等测量仪器。6.2.3安装配备工作人员，管理人员2人、其中电梯司机2人，安装拆卸工3人、6.3安装步骤在正式的实施安装前，请你详细了解电梯标准的组合情况，安装时应严格按此进行，不得混乱。6.3.2.7明确安装流程：底座梯笼放平衡重第一节（3节）导轨架上限位及上极限行程开关碰铁第一道附着（校正）电缆导线护线装置第二节导轨架最后一道附着最后部分导轨架安装上限位及上极限行程开关碰铁天轮平衡重安装搭设料台防护门安装自检验收正式报验七、安装技术措施7.1电梯的混凝土基础应符合下列要求：7.1.1混凝土强度登记不低于C30；7.1.2基础表面平整度允许偏差1/1000；7.1.3埋设件的位置、标高和垂直度以及施工工艺符合出厂说明书要求。7.2电梯混凝土基础应验收合格后，方可使用。八、拆除工艺应注意事项7.71工地使用完毕后，必须及时通知公司，由公司派人拆除。7.7.2拆除工程中，必须有专人负责，统一指挥。7.7.3拆除作业中，司机应将操作按钮引到吊笼顶平台上，除司机外、吊笼顶平台上其他作业人员不超过2人。7.7.4对拆装人员所使用的工具、安全带、安全帽等进行检查，不合格者立即更换；7.7.5检查拆除作业中配备的起重机、运输汽车等辅助机械，应状况良好，技术性能应保证拆装作业的需要；7.7.6拆装现场电源电压、运输道路、作业场地等应具备拆装作业条件；7.7.7安全监督岗的设置及安全技术措施的贯彻落实已达到要求。7.7.8电梯的拆除作业应在白天进行。当遇大风13M/S、浓雾和等恶劣天气时，应停止作业。7.7.9指挥人员应熟悉拆除作业方案，遵守拆装工艺和操作规程，使用明确的指挥信号进行指挥。所有参与拆装作业的人员，都应听从指挥，如发现指挥信号不清或有错误时，应停止作业，待联系清楚后再进行。7.7.10拆装人员在进入工作现场时，应穿戴安全保护用品，高处作业时应系好安全带，熟悉并认真执行拆装工艺和操作规程，当发现异常情况或疑难问题时，应及时向技术负责人反映，不得自行其是，应防止处理不当而造成事故。7.7.11在拆装作业过程中，当遇天气剧变、突然停电、机械故障等意外情况，短时间不能继续作业时，必须使已拆装的部位达到稳定并固定牢靠，经检查确认无隐患后，方可停止作业。 某某设备租赁有限公司
