某电站施工技术方案.doc

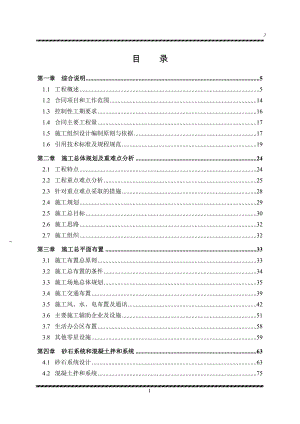

目 录第一章 综合说明51.1 工程概述51.2 合同项目和工作范围141.3 控制性工期要求161.4 合同主要工程量171.5 施工组织设计编制原则与依据171.6 引用技术标准及规程规范19第二章 施工总体规划及重难点分析242.1 工程特点242.2 工程重点难点分析252.3 针对重点难点采取的措施282.4 施工规划292.5 施工总目标302.6 施工思路322.7 施工组织32第三章 施工总平面布置333.1 施工布置总原则333.2 施工总布置的条件343.3 施工场地总体规划353.4 施工交通布置393.5 施工风、水、电布置及通讯423.6 主要施工辅助企业及设施513.7 生活办公区布置583.8 其他零星设施59第四章 砂石系统和混凝土拌和系统634.1 砂石系统设计634.2 混凝土拌和系统75第五章 施工进场及资源配置835.1 施工准备835.2 组织资源配置855.3 主要设备汇总92第六章 施工总进度计划986.1 编制依据及原则986.2 主要控制性工期996.3 施工进度安排996.4 主要施工强度1036.5 关键线路分析1036.6 工期保障措施105第七章 施工导流及水流控制1107.1 工程概述1107.2 施工导流标准1137.2 施工导流及水流控制规划1147.3 一枯右岸围堰及导流明渠设计与施工1167.4 二枯围堰设计与施工1227.5 库区浅淹没区造地及其防护堤施工围堰1257.6 基坑排水1257.7 围堰拆除1287.8 汛期度汛方案与措施1287.9 施工期下闸蓄水和下游供水129第八章 土石方开挖及填筑1318.1 工程概况1318.2 施工规划1338.3 施工布置1348.4 土石方工程1358.5 爆破安全1418.6 填筑工程1458.7 灌浆平硐施工1478.8 主要机械设备配置表148第九章 砼及砌体工程施工1499.1 概述1499.2 混凝土浇筑的施工程序1549.3 混凝土施工机械布置1549.4 混凝土工程施工进度计划说明1599.5 主要施工工艺、施工方法及施工技术措施1609.6 混凝土的质量保证措施1779.7 混凝土施工资源配置1779.8 砌体工程的施工程序、施工方法说明178第十章 基础处理工程18210.1 工程概况18210.2 钻孔灌浆工程18210.3 锚索施工19210.4 锚杆施工19710.5 围堰防渗工程19910.6 主要施工设备204第十一章 建筑与装修20611.1 概述20611.2 建筑装修工序施工措施206第十二章 测量、检测和试验21212.1 施工测量21212.2 原材料试验检测21412.3 混凝土现场试验及检验21612.4 爆破试验21812.5 试验及检测仪器设备汇总表220第十三章 冬雨季施工措施22313.1 气象水文22313.2 冬季施工22313.3 雨季施工措施223第十四章 施工质量保证措施22714.1 质量目标22714.2 质量管理组织机构22714.3 质量管理组织机构的主要职责22814.4 工程施工全面质量管理体系23014.5 施工过程质量控制23414.6 质量保证的技术措施23914.7 质量管理及检验的标准240第十五章 施工安全文明保证措施24115.1 施工安全保证措施24115.2 施工文明保证措施270第十六章 环境保护和水土保持方案及措施27316.1环境保护范围及其方案27316.2环境保护的目标27316.3环境保护措施273第十七章 施工防干扰及内外关系协调27717.1 施工干扰27717.2 内外关系协调277附 表附表一 拟投入本标段的主要施工设备表281附表二 拟配备本标段的试验和检测仪器设备表284附表三 劳动力计划表286附表四 计划开、竣工日期和施工进度网络图287附表五 施工总平面图288附表六 临时用地表289第二章 施工总体规划及重难点分析2.1 工程特点四川华能XXX水电站工程位于四川省雅安市庐山县XXX镇侧的青衣江河段上，本标工程从右至左主要包括右岸接头坝、5孔泄洪闸、2孔冲砂闸、主厂房、开关站及副厂房、左岸非溢流坝等建筑物及相应的临时设施工程（道路、生产生活设施等）。工程所在地处宝兴、天全两河汇集处下游约100m处， 流域水系发达，支流众多，流域属四川盆地亚热带湿润气候区，具有春季少雨干旱，盛夏暴雨洪涝，秋天阴雨连绵，冬季雨雪霜少的特点。工程所在地对外交通便利，人口密集，城镇集中，工农业较为发达。本工程第一台机组发电工期为42个月（2010年3月20日2013年8月31日），合同总工期为46个月，工程进度方面总体体现为前紧后松，突松突紧，尤其体现在2010年春季施工期、“一枯”、“二枯”三个施工时段，该时段工作集中，任务重，交叉作业多。其主要施工特点如下：1、XXX水电站位于庐山河与天全河交会处下游约100m处，距下游峡口位置约400m，受地形条件的制约，场地相对狭窄，施工导流任务突出；2、由于XXX水电站所处的地理位置和条件，工地附近距离民房较近；人口密集，现有到仁义村碴场（砂石加工场地、混凝土加工场地）的道路横穿村寨，该通道承担很多运输任务，根据招标文件，该道路于2010年10月通车，给前期仁义村生活场地平整、砂石骨料加工及混凝土加工设备进场等带来一定的难度。3、由于施工区部分运输路段与G318国道共用， 入口处为丁字型，视线不通，对交通安全不利，同时运输效率会受到一定的影响；4、根据招标文件，本工程导流围堰是按枯期导流标准进行设计，受地形地质条件的限制，由于汛期历时较长(69月)，有效工期相当紧张，周密安排各期施工计划尤为重要；5、根据招标文件：地质资料纵向围堰地基存在深层滑移抗滑稳定性问题。特别是在施工导流期间，右侧在明渠水压力作用下，左侧在冲砂闸、泄洪闸及厂房等基坑开挖后形成较大临空面，地基有可能向下游或向临空面方向滑移，需采取有效的防渗处理和加固地基的措施；6、本工程石方开挖量比较大，主要集中在进场2010年春季和一枯，开挖量达50万m3以上，月高峰强度达17万m3/月，在人口密集区域大量的爆破施工，爆破过程中人员疏散频繁、318国道该路段车流量大，给爆破期间安全疏散工作带来很多不便，控制爆破尤其重要；7、工程处于庐山县、天全县、雅安市三个行政区交汇处，且人口密集，施工场地与道路存在相互共用，施工干扰及协调问题多而复杂；8、根据招标文件规定，本工程所使用的砂石骨料供应属于本标内容，根据提供的料场资料，料场相对分散，主料场（仁义村料场）覆盖层较厚，废料开挖量大，且有用料开采多在水面以下，开挖施工时段有限，高峰开挖强度大；9、根据招标文件节点工期要求，结合现场导流布置， 本工程导流施工尤为关键，一枯纵向围堰与左岸基坑高差大（达20m），导流围堰防渗加固任务重，要求高。10、由于受施工时段的限制，枯、汛期施工强度落差大，结合混凝土施工措施，整个工程施工用门机安拆达7台次，高峰混凝土垂直运输设备多，三台门机、两台履带吊处于一个相对狭小的区域，相互协调、指挥控制要求较高。11、根据招标文件气象资料，该地区降雨量丰富且年平均降雨日达两百多天，多数时段处于雨季施工，给施工带来很大的不便。2.2 工程重点难点分析结合本工程特点以及招标文件要求，对本工程重点难点分析如下：2.2.1 施工重点根据本标工程的施工要求及施工时段，施工重点体现在：1、2010年9月30日前，为一枯施工准备期，重点是进行右岸非溢流坝段、右岸上下游护坡开挖和支护，为一枯导流明渠的形成提供条件；同时形成砂石骨料加工系统、混凝土生产系统。保证一枯左岸非溢流坝段、安装间副厂房段、发电厂段以及冲砂闸、一孔半泄洪闸施工顺利进行；该时段还需要形成满足施工需要的其它临时设施。2、2010年9月30日2010年11月30日（一枯围堰施工），工作重点是完成一枯围堰的施工、砂石骨料的生产加工，为左岸开挖及混凝土施工创造条件；3、2010年10月初2011年5月31日（一枯），工作重点是完成左岸非溢流坝段、安装间及副厂房段上游段、厂房590以下、冲砂闸和1孔半泄洪闸，利用右岸明渠导流，至少完成相应泄洪冲砂闸620m高程以下全部土建和门槽等埋件安装，完成二期纵向围堰和厂房枯期小基坑围堰，形成二枯右岸基坑和左岸厂房施工导流通道，完成相应段灌浆工程的施工；4、2011年5月31日2011年10月中旬，主要进行左岸安装间及副厂房段上游迎水面620以下的混凝土施工，同时兼顾左岸上游护坡施工；5、2011年10月中旬 2012年5月31日（二枯），工作重点是完成二枯上下游围堰施工、右岸非溢流段、右岸三孔半泄洪闸620以下全部土建及门槽安装完成，全部围堰拆除；形成左岸厂房自身防洪体体系（2012年3月31日前）6、2012年5月31日2013年8月31日（二汛及以后段），为工程施工后期，工作重点是在闸坝及厂房等在自身防洪体系保护下进行施工，完成剩余的闸墩、排架柱、厂房基坑、建筑装修等的施工。7、2013年8月312013年11月30日，主要进行零星工程施工，围绕2#机组如期发电、工程竣工移交、工程收尾等展开；8、2013年11月30日2013年12月31日，主要进行工程移交和设备人员退场。9、结合目前国家对炸材的严格管理及要求，进场后尽快按照有关要求形成炸药库，办理有关手续为石方爆破开挖提供保障。10、在整个施工过程中加强、加大安全文明施工、环境保护管理力度，确保工程安全、质量、文明施工、环境保护等方面上台阶，安照合同约定如期完工。2.2.2 施工难点1 右岸非溢流坝段、右岸上下游护坡的开挖支护本标工程2010年3月20日进场，进场后立即进行右岸坝肩及右岸上游护坡开挖和支护，开挖量大（约21万m3），工期紧（2010年3月20日2010年5月中旬），有效时间不到二个月，在近二个月的时间里且开挖场地不开阔的条件下要完成设备的进场、道路的修建以及20万m3的开挖施工。2 砂石骨料加工系统及混凝土加工系统要快速建设根据现场踏勘及招标资料，本工程砂石加工系统及混凝土系统布置在仁义村料场，目前从左岸到仁义村料场的道路只有一条供枯期使用的道路，仁义村料场进场后需要进行取料后回填至624高程后才能建设各系统，大部分系统需要在2010年10月份前建成，在此期间（5月9月）左右岸无设备进出通道，且汛期仁义村料场多数处于防洪水位以下，给临时设施的建设修建增加了难度和压力。3 一枯围堰施工一枯围堰施工主要包括纵向围堰和上下游横向围堰，纵向围堰设计施工问题尤为突出。纵向设计为土石围堰，长度约170m，拟建在河床中部，顺河流展布。根据招标文件地质资料，河床中漂卵砾石夹砂，厚度68m，粒径悬殊，透水性较强。地基岩体中裂隙与软弱结构面组合的切割，在地基中构成了滑移三角形块体，纵向围堰地基存在深层滑移抗滑稳定问题。特别是地基在施工导流期间，由于其地基稳定条件差，右侧在导流明渠水压力作用下，左侧在冲砂闸、泄洪闸及厂房等基坑开挖后形成较大临空面，地基有可能向下游或向临空面方向滑移。鉴于纵向围堰特殊的地质条件，在进行围堰设计及施工时，采取了多种防渗处理措施，在岩石部分先固结后帷幕，岩石与戗提间采用高喷灌浆，在戗堤到围堰顶间采用粘土心墙防渗，迎水面采用钢筋石笼护坡防冲刷。上下游横向围堰采取土石围堰，采用高喷和粘土心墙防渗相接合的防渗方式防渗。一枯围堰填筑量约6万m3，有帷幕灌浆、高喷灌浆、粘土心墙防渗、钢筋石笼护坡等施工工序，整个施工时段不足二个月（2010年10月上旬2010年11月30日），施工工期紧，防渗要求高，一枯围堰防渗成败决定整个标段能否按照合同要求完成施工任务。4 右岸施工通道的施工及场内道路布置根据招标文件以及现场踏勘情况，目前无到坝区右岸汛期施工通道，坝区左岸到仁义村的汛期道路2010年10月通车，该道路从左坝肩经过318国道XXX大桥后经过一村庄后再经目前正在施工的四川华能XXX水电站天全河仁义大桥后才到仁义村料场（后期生活生产加工区），该道路作为本工程施工主干道，承担了坝区混凝土运输、大部分土石方开挖运输、设备物资运输等，道路的通畅至关重要。然而G318国道车流量大，道路相对狭小，这对工程施工极为不利。坝区右岸前期开挖支护工作进展快慢直接影响导流明渠的形成和一枯围堰的施工，根据目前情况，无通往右岸坝肩道路，右岸坝肩道路的布置和快速建成成了场内道路布置的重点和难点之一。5 施工区域人口密集，G318国道过往车辆人员多，爆破施工控制和人员车辆疏散施工区域民房较多，距离施工爆破区域较近，距离G318国道较近，这对坝区大面积、高强度爆破施工很不利，要求施工过程中对爆破必须进行严格控制，合理进行人员和车辆疏散，做到以人为本，和谐施工。加大同业主、监理以及地方政府有关部门的沟通和协调尤其重要。6 工程位置特殊，施工影响和协调事务多，难度大根据以往类似工程经验，结合现场实际，以及目前整个国内大环境（科学发展、以人为本、建设和谐社会），本工程在施工过程中施工干扰大，协调问题多，牵涉部门多，对施工影响大。2.3 针对重点难点采取的措施针对工程的重点难点，核心问题体现在如何优质、高效、安全完成各项任务，归纳起来我们从以下方面入手解决：1、进场第一时间修建通过坝区下游连接右岸的跨青衣江临时施工便桥，修建通过右岸到仁义村料场的道路，形成右岸开挖支护通道和汛期到仁义村料场设备运输通道。为右岸坝肩开挖支护、上下有护坡开挖土石方运输创造条件。2、规划一条从XXX大桥桥头G318道路分支跨庐山河临时桥至天全河仁义桥头的一条施工道路，即第三章施工总布置中的4#道路，解决与G318道路的干扰，同时整个坝区形成环向闭合交通，很大程度缓解高峰期运输的压力。3、从“人、财、机、组织管理、进度监控”等方面着手做好施工过程中的各项矛盾，保安全、保质量、保进度。4、在保证防洪度汛满足要求、保证总目标不变的前提下，尽量分解高峰强度，优化方案、减缓一枯施工压力。5、针对施工位置特殊，干扰大，爆破施工期人员疏散等，我们结合以往类似工程经验，主要加强同地方政府的沟通协调力度，充分依靠政府、依靠业主、监理、设计等各部门，群策群力共同解决施工中的干扰问题，进场后成立以项目经理为组长的协调领导小组，负责解决和协调各方关系，确保施工干扰受到的影响最低。6、在石方开挖爆破方面，我们主要从技术上着手，细到每个爆破孔的孔径、方向、装药量等，对此我们将进行严格的计算和监督实施，加强爆破飞石控制、防护，尽量把爆破施工影响控制在最小范围。7、在安全文明施工方面，我们在组织上专设“安全文明生产管理委员会”由主抓安全的项目副经理负责日常管理工作。进场后结合现场实际，在条件合适的地段我们计划设置防护设施将施工区单独隔离以减少干扰和安全隐患。场内主干道路面硬化，便于灰尘控制和车辆通行。8进场后，利用目前通往仁义村料场的施工便道，第一时间调进大型开挖运输设备，利用进场到汛期这段时间进行场地的开挖、回填，为各生产生活设施的布置做好准备。2.4 施工规划2.4.1 施工进度规划总体上看，本工程按照导流规划和节点工期要求，以及工程施工任务等可分为五个施工控制期，即：“第一施工控制期”（2010年3月20 2010年9月30日）：该施工时段主要为施工准备期，为施工导流、施工临时设施建设等，是本标工程关键施工期之一。“第二施工控制期”（2010年9月30日2011年5月31日），也即“一枯”，主要进行一枯围堰施工，在一枯围堰的保护下进行左岸非溢流坝、安装间及副厂房、发电厂房、冲砂闸、一孔半泄洪闸基础开挖，同时完成左岸厂房、冲砂闸和1孔半泄洪闸，利用右岸明渠导流，至少完成相应泄洪冲砂闸620m高程以下全部土建和门槽等埋件安装，完成二期纵向围堰和厂房枯期小基坑围堰，形成二枯右岸基坑和左岸厂房施工导流通道，是本标工程的关键控制时段。“第三施工控制期”（2011年5月312011年10月）也即“一汛”，主要进行左岸非溢流坝段、安装间、副厂房等汛期水位以上的施工，本施工时段工程任务相对较松，主要是度汛。“第四施工控制期”（2011年10月2012年5月31日）也即“二枯”，主要完成厂房防洪体系及流道下闸封堵（2012年3月31日前），完成进行右岸3孔半泄洪闸和右非溢流坝620m高程以下全部土建及门槽安装完成，全部围堰拆除，为整个枢纽工程接下来的汛期工提供必要的条件和保证，施工本工程的高峰期和关键施工时段之一。“第五施工控制期”（2012年5月31日2013年12月31日）也即“二汛及以后期”，主要在厂房自身防洪体系体系下继续施工基坑等部位，在闸墩等自身防洪体系下继续完成闸墩620高程以上部位以及相关的建筑装修工程施工，并配合金属结构安装和机电安装工作，该施工时段时间相对较长，土建施工强度相对较小。根据工程量分布情况，施工强度不均衡，土石方开挖主要集中在“一、二、四”三个施工时段，以“一、二”施工时段尤其突出，占了整个坝区开挖的85%以上，砼工程量、基础处理工程主要集中在“二、三”施工时段（即一枯、二枯），基础处理在此时段穿插作业， “五期”（二汛及以后段）主要进行零星上部结构混凝土施工和房屋建筑、装修工程等工程项目等的施工。2.4.2 施工方案规划在施工方法上，坝肩石方开挖主要采用手风钻浅孔爆破创造上部工作平台；大面积石方开挖采用液压独臂钻ROC D7-11、潜孔钻深孔梯段爆破，轮廓线采用光面或预裂爆破，装运设备主要为PC400-6、CAT235 、SK260等挖掘机、ZL-50C装载机挖装，25、15t自卸汽车运输、TY220推土机平整等。混凝土统一在拌合楼拌制，配置两套HL115-2F3000拌合楼。混凝土水平运输主要用6m3罐车、15t自卸汽车运输；垂直运输主要采用3台门机和2台履带吊进行整个坝区混凝土吊运，配置1.6、3m3罐；个别部位采用混凝土泵入仓。在施工设备的配置上，以满足“一枯”、“二枯”工程的施工需要为目标，成套配置，设备考虑一定的富裕度。主要的施工设备有：液压独臂钻、潜孔钻、手风钻、推土机、履带挖掘机、轮式装载机、自卸汽车、混凝土拌和楼、混凝土搅拌运输车、汽车吊、履带吊、门式起重机、高压灌浆泵、振动碾、砂石筛分系统等。第三章 施工总平面布置3.1 施工布置总原则根据招标文件的要求，结合现场的实际情况以及施工总进度的安排，确定风、水、电、通讯系统、施工道路、生产辅助临建设施。办公及生活福利设施以及雨季施工布置等。施工总布置原则如下：1、生活、办公区与施工工厂相分开，施工工厂的生产不能影响职工正常的生活和工作；2、供风、供水、供电系统应满足性能可靠、技术可行、经济合理。尽量布置到施工负荷最大的工作面附近，并能满足不同施工时段的要求；3、全部临时设施的平面位置和占地范围，不超出发包人规定的征地界限。按照发包人的统一规划，临建设施尽量集中布置，减少占地面积；4、要注意环境保护和公共安全，对饮用水进行消毒处理，施工和生活污水要净化处理，垃圾要经过无公害处理，不准直接排放到自然环境中；5、集中与适当分散相结合，利于生产、方便生活、易于管理；6、考虑减少与对外交通的干扰，场内上下游交通联络便宜，生活办公区和施工工厂区及主要施工道路尽量形成环线道路，并且要注意防汛，主要道路布置在洪水位以上；7、生活办公区和施工工厂区要按照消防的有关规定进行布置，并配备适量的消防设施；8、充分考虑本合同工程项目及与其它标段的关系。根据以上原则及发包人的规划安排，将本标段的施工临时设施分别布置在业主指定的位置（仁义村），布置有办公区、生活区、试验室、综合物质库等生活办公附属设施，在施工场地内布置有砂石加工厂、机械修配站、木材加工厂、钢筋加工厂、油库、工地物质设备库、混凝土拌和站、预制场、水泥库、粉煤灰库、综合仓库、机械设备停放场。施工生产区场地开阔较富余，但需考虑防洪标准对生产生活区回填至汛期水位以上。生产生活区附近多余空地及坡地应设计成绿化带。炸药库按监理人批准地点进行布置和修建，远离生活生产区。施工总布置见附图：四川华能XXX水电站土建工程施工总平面布置示意图，图号ch03-01。3.2 施工总布置的条件本标工程发包方提供的主要施工布置条件有：1 对外交通工程（1）对外交通条件四川华能XXX水电站工程位于四川省雅安市庐山县XXX镇的青衣江河段上，距离雅安市区约15km，现有G318国道（川藏公路）通过雅安市和本工程左坝肩。从雅安市到成都：沿G318公路约150km，沿高速公路约139km；从雅安市沿S305公路可到夹江县城（约95km）、乐山市（约129km）；以XXX镇为起点的省道S210公路与庐山县、宝兴县相连，距离分别约20km、约60km。本工程对外交通较方便。（2）场内交通条件本合同发包人已开工建设连接仁义村施工区到G318国道间的进场公路，预计在2010年10月建成通车。需承包人负责完成进场道路至各施工工作面（包括至生产生活区的临时道路）、渣场以及施工临时设施的道路施工。2 施工供电工程发包人在坝左下游侧、右岸上游仁义村变电站向承包人提供3处电源接线点，并从接线点处进行电度计量，用电线损按该线路上各用电单位电量分摊。3 施工通信条件承包人应在工程开工前与当地邮电部门协商解决通向施工现场的通信线路和现场的邮电服务设施，并由承包人与邮电部门签订协议。承包人应负责设计、施工、采购、安装、管理和维修施工现场的内部通信服务设施。4 发包人供应的材料发包人负责以不变单价向承包人提供单价承包工程项目施工所需的水泥、钢筋，总价承包项目及施工临时设施施工所需的全部材料和单价承包工程项目施工所需的其它材料由承包人自行采购。5 施工场地条件发包人负责办理工程范围内的征地和移民，向承包人提供施工用地及砂石料源。6 弃渣场及料场根据招标文件：本工程弃渣场弃为熊河坝1号渣场，渣场容量约20.24万m3，其余弃渣料全部运往仁义村防护区。发包人仅无偿提供索桥、仁义村、上中岗三处砂卵石料场。3.3 施工场地总体规划本标段所需的生产设施、加工系统、生活营地等主要布置在天全河右岸仁义村阶地上，由于阶地地势较低，防洪标准较高，临建施工前需大面积回填生产生活区场地至624m高程，以满足防洪度汛的要求。3.3.1 生产场区规划根据发包人的规划，结合本工程永久工程建筑物的施工要求，按附属企业和临时设施性能，将生产场区进行如下规划：1 施工道路根据本标段主体建筑物、临时建筑物、料场、弃渣场和临时占地的相对位置，施工临时道路按照方便施工、工序衔接和防洪等要求进行布置。大体布置临时施工道路有：下游贝雷桥、左右岸边坡开挖出渣路、砼浇筑道路、生活生产区施工道路等，各施工道路均填筑至汛期水位水上，以满足防洪度汛的需要。2 施工生产生活场地1内布置在施工生产生活场地1内布置：砂石筛分加工厂占地9000m2、混凝土拌和系统占地7500m2、预制件场占地900m2、试验室、各种库房共占地17580m2、工地休息室360m2等临时设施。布置高程约624.0m，满足20年一遇防洪标准。3 施工场地2布置机械设备检修厂占地800m2、机械设备停放场占地2500m2、钢筋加工厂占地2200m2、木材加工厂700m2等临时设施。但要注意汛期防洪要求，布置在624.0m高程，满足20年一遇防洪标准。4 施工生活区场地3布置生活区主营地布置在场地1、2旁的场地3内，主要布置施工生活宿舍、食堂、娱乐，临建系统值班房等，布设高程为624.3m，满足20年一遇防洪标准。项目部布置在业主提供的2500平立米场地内。5 其他临时设施为便于施工管理和保证施工质量，现场施工时根据施工需要在闸坝左岸1#渣场附近布置临时值班室。油库、炸药库进场后设置在监理工程师指定位置，布设高程需满足20年一遇防洪标准。施工工厂、仓库区用围墙与外界隔开。表3.3-1 生产场区建筑特性表序号名 称建筑面积（m2）占地面积(m2)备 注1砂石筛分加工系统3009000砖混房2混凝土拌和系统3207500砖混房3预制件场40900砖混房4机械设备停放场502500砖混房5机械设备检修厂330800砖混房150（棚建180）6综合仓库3601200砖混房7钢筋加工厂1202200砖混房8木材加工厂80700砖混房9油库60300砖混房20（棚建40）10生活区41216646砖混房11试验室60180砖混房12炸药库300500砖混房13现场值班房3605001#渣场（视施工情况而定）14项目部2500合计9001329363.3.2 生活福利、办公设施场地规划 1 临建房屋布置根据施工总进度安排，施工期内高峰人数为780人。根据招标文件及施工工区布置原则，生活福利、施工人员住宿、食堂、娱乐室等布置在仁义村的生产生活区征地范围内。该营地在未回填形成前，前期生活办公用房则利用业主提供的2500平方米住房，同时后期将该营地作为项目部。仁义村生活区内布置有办公室、职工宿舍、职工食堂、职工浴池、医务所、急救站、公共卫生、厕所、消防车库、行政车库等设施，并修建棋牌室及体育场等娱乐、休闲场所。提供给监理人、设计、发包人使用的临建房屋和办公室综合考虑在一起，布置在2500平方米场地内。主体工程开挖完成后，根据施工需要可在1#渣场回填平台上布设现场施工人员临时值班房和临时材料库。由于本工程区冬无严寒，月极端最低气温-3.9，所以不需要考虑取暖设施。厕所布置带有化粪池的卫生厕所。临时房屋建筑和公用设施特性表3.2-2。表3.2-2 营区生活办公区建筑特性表序号名 称建筑面积（m2）占地面积(m2)备 注1职工宿舍33265205砖混房（仁义村）2项目部（前期施工住房）2500业主提供3办公室310520砖混房（仁义村）4食堂188416砖混房（仁义村）5职工浴池64128砖混房（仁义村）6开 水 房16在食堂内（仁义村）7娱乐室48在职工宿舍内（仁义村）8厕所30×2180活动板房（为水冲式）9消防用房3060砖混房10移动式厕所2个32在施工区内11化粪池3个3212沉淀池2448营地内（仁义村）13治安室1525营地内（2500m2内）14现场值班房3605001#渣场（视施工情况而定）合计697171462 消防设施布置根据施工总布置，本标段临建布置主要为两个区，既生活办公、综合仓库区和附属企业、临时生产辅助设施区。根据水利水电施工组织设计、建筑设计防火规范，每个防火区同一时间的灭火数为一起，消防用水流量为15L/S（按使用2小时计）。采用消防用水与生产（生活）同一供水系统供水，既在主要施工道路旁的供水干管上按规范要求设置足够的消防水龙及消火栓，生产（生活）供水系统的供水水量和供水水压能完全满足消防供水要求。有特殊防火要求的部位配备干粉灭火器，满足施工场区消防灭火要求，对消防设备器材要经常检查和保养，使其处于良好的待命状态，并对职工进行消防安全训练。3.3.3 渣场规划1 概况本标段弃渣场布置有熊河坝1#弃渣场和仁义村防护区；1#渣场可弃20.24万m3渣，其余运往仁义村防护区。2 辅助设施（1）施工道路闸坝左右岸开挖和厂区开挖料出渣道路详见施工总平面布置示意图。（2）场地照明1#弃渣场照明用电从施工区接引，仁义村防护区弃渣场照明用电从施工营地接引。3 渣场规划、整治和防护本工程开挖土石料分别弃至指定弃渣场，在渣场内将永久弃渣、围堰填筑用土石料及可回填料分类堆存。弃渣场内的弃渣按业主或监理工程师要求进行规划，并达到规定的环保要求和防洪安全要求。弃料堆存：在进行弃渣堆放施工过程中，采取从低高程处往高高程处分层进行弃渣堆放，采用进占法进行卸料，采用TY220推土机摊平。初步采用弃渣边坡比为12.0。防止堆渣崩塌和水土流失，采用在坡脚设置干砌石或浆砌石护底，钢筋石笼护坡至624.0m高程（二十年一遇防洪高程）。堆渣高度初定为2.5m4.0m，堆渣总长度为弃渣坡脚长度。为防止雨水冲刷，在弃料堆周边设置截水沟，马道上设置横向排水沟，沟槽深0.5m，下口宽为0.5m，两侧边坡1：1，将水流集中排往弃料堆堆石护坡脚外边缘修建的排水沟内，水流汇集在坡脚排水沟内再排至下游。石料储存：从开挖可利用料中选择合格的石料分层储备，每层高度应在2m左右，以防止石料分离。弃渣和储料必须有专人指挥，禁止混料，弃料应有序堆放，防止污染环境及河道。3.3.4 施工场地洪水及气象灾害防护1 闸坝防洪措施本标段第一个汛期防洪措施为：导流明渠和原河床；第二个汛期防洪措施为：左岸泄洪冲砂闸施工至620m高程，当洪水来临时右岸河床和冲砂闸、厂房过流；第三个汛期防洪措施为：此时坝体已施工至620.00高程，泄洪采取泄洪冲砂闸闸孔泄流。2 临时设施防洪措施由于本标生产生活区布置在XXX闸坝上游，天全河右岸罗卜淀阶地上，地势相对较低，汛期可能被淹没，建临建设施工之前需将各场地回填至汛期水位以上，为防止坡脚被洪水冲刷，整个生产生活区采用浆砌石护脚，上部采用钢筋石笼防坡至624.0m高程，满足二十年一遇防洪标准。施工道路均填筑到汛期水位以上，并作好路基的防护和排水措施。砂石筛分厂做好成品料的防护工作，对粒径较小的成品料采取分区堆放、浆砌石挡墙隔断，在浆砌石底部布置Ø75mmPVC排水管，间距1.5m。在生活、办公和其他临时设施区做好排水沟和边坡砌护施工，防止洪水期水土流失。在弃渣场和毛料堆料场地四周做好排水沟，各作业面应有23%的坡度，将降雨及时排到四周排水沟，防止作业面积水及泥渣流入河中。表3.3-1 生产生活区及渣场防洪临建量序号施工部位单位砂石骨料和砼系统区毛料堆放区施工生活区综合加工区渣场防护1土石方回填m38400000运12500038255375202浆砌石m332010401922502603钢筋石笼m31728301440287638254排水沟m6503803902605203.4 施工交通布置3.4.1 对外交通条件XXX水电站工程位于四川省雅安市庐山县XXX镇的青衣江河段上，现有G318国道（川藏公路）通过雅安市和本工程左坝肩。以XXX镇为起点的省道S210公路与庐山县、宝兴县相连，本工程对外交通较方便。同时发包人已开工建设连接仁义村施工区到G318国道间的进场公路，预计在2010年10月建成通车。需承包人负责完成进场道路至各施工工作面（包括至生产生活区的临时道路）、渣场以及施工临时设施的道路施工。3.4.2 场内道路布置1 布置依据和原则（1）布置依据利用招标文件所指示的位置、范围及条件；现场地形及周边环境；本合同工程施工总布置需要，主体工程施工需要，运输要求及强度，运输设备配置等；（2）布置原则充分利用业主提供的场内、外交通；充分利用现场有利地形、地质条件、结合永久公路和原有便道，尽量减少临时道路工程量；2 新建临时施工便道规划本标段在施工道路上除充分利用业主提供的连接仁义村施工区到G318国道间的进场公路外，另拟修建为本标工程施工所需的从该道路和至各施工作业面以及生活营地的施工道路。新建临时施工道路如下：1#道路：从XXX大桥桥头G318道路分支修建至闸坝下游临时贝雷桥的一条施工道路。公路设计标准按照三级矿山公路标准建设，道路路面宽7.0m，考虑该施工区雨季较长，路面采用砼路面，总长度约530米，道路高程需填筑至汛期水位以上，跨1#渣场冲沟时需预埋排水管涵。起点高程约628.00m，终点高程约626.00m 。2#道路：从4#道路分支修建的至施工区上游的施工道路，该道路作为上游围堰的填筑和基坑施工的主要道路，道路路面宽7.0m，泥结碎石路面，总长度约200米。 3#右岸高线道路：从下游临时贝雷桥为起点修建的经右岸坝肩至生产生活营地的施工道路，连接右岸上下游，该道路作为右岸工作面的主要对外施工道路，起点高程约626.0m，最高点约651.0m，道路路面宽7.0m，砼路面，总长度约800米。4#道路：从XXX大桥桥头G318道路分支修建跨宝兴河临时桥至仁义大桥桥头的一条施工道路。与1#道路、3#道路相连形成场地内封闭的交通道路。公路设计标准按照三级矿山公路标准建设，道路路面宽7.0m，砼路面，总长度约340米。5#道路：从业主提供至仁义村的进场施工道路分支修建的围线生产生活区的环线施工主干道。其他场内施工道路根据施工需要由施工主干道接引。至砂石加工厂、拌和系统道路路面宽设计为7.0m，其余路段设计为4.5m，局部设错车道，砼路面，总长度约1200米，路面高程大部分为624.0m。1#-1道路：从1#道路分支修建的至左岸下游基坑的施工道路，该道路作为右岸下游围堰、基坑施工的主要道路，道路路面宽4.0m，泥结碎石路面，总长度约100m。3#-1道路：从3#右岸高线道路分支修建的至右岸下游边坡坡顶的施工道路，该道路作为右岸下游坝肩开挖的主要道路，道路路面宽4.5m，泥结碎石路面，总长度约250m。6#临时道路：从上游临时贝雷桥修建的经索桥砂石料场至砂石加工系统、生产生活区的一条施
