某科技楼临时用电专项施工方案（湖南） .doc

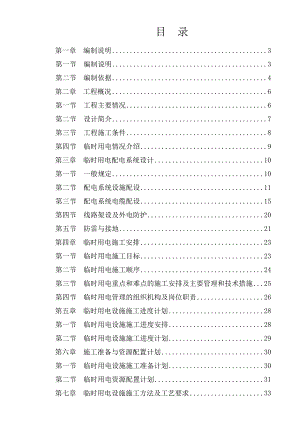

目 录第一章 编制说明3第一节 编制说明3第二节 编制依据4第二章 工程概况6第一节 工程主要情况6第二节 设计简介7第三节 工程施工条件8第四节 临时用电情况介绍9第三章 临时用电配电系统设计10第一节 一般规定10第二节 配电系统设施配设11第三节 配电系统电缆配设15第四节 线路架设及外电防护20第五节 防雷与接地21第四章 临时用电施工安排23第一节 临时用电施工目标23第二节 临时用电施工顺序24第三节 临时用电重点和难点的施工安排及主要管理和技术措施25第四节 临时用电管理的组织机构及岗位职责26第五章 临时用电设施施工进度计划28第一节 临时用电设施施工进度安排28第二节 临时用电设施施工进度计划29第六章 施工准备与资源配置计划30第一节 临时用电设施施工准备计划30第二节 临时用电资源配置计划31第七章 临时用电设施施工方法及工艺要求33第一节 临时用电施工方法及施工工艺要求33第二节 重点说明40第三节 季节性施工47附件：临时供电配电系统图及平面布置图48第一章 编制说明第一节 编制说明本方案是湖南科技大学工科教学楼工程临时用电专项施工方案，是在湖南科技大学工科教学楼工程施工组织设计的基础上对该专项工程的内容进一步具体化，经施工、建设、监理单位审批后，是直接指导该专项工程的施工管理和技术经济活动的专用文件。第二节 编制依据一、与工程建设有关的法律、法规和文件1、 中华人民共和国安全生产法；2、 建设工程安全生产管理条例（国务院令第393号）；3、 住房和城乡建设部危险性较大的分部分项工程安全管理办法（建质200987号）；4、 住房和城乡建设部绿色施工导则（建质2007223号）；5、 本工程施工组织总设计(施工计划、设备清单及平面布置图等)；6、 公司施工组织设计与报批管理办法7、 公司重大危险源安全监督管理办法二、国家现行有关标准和技术经济指标1、 建筑施工组织设计规范（GB/T50502-2009）；2、 建筑工程施工质量验收统一标准（GB50300-2001）；3、 建设工程施工现场供用电安全规范(GB5019493)；4、 建筑电气工程施工质量验收规范（GB50303-2011）；5、 建筑施工安全检查评定标准（JGJ59-2011）；6、 施工现场临时用电安全技术规范（JGJ46-2005）；7、 建筑机械使用安全技术规程（JGJ33-2012）；8、 工业与民用配电设计手册（第三版）。三、工程所在地区行政主管部门的批准文件，建设单位对施工的要求。1、 湖南省湘潭市城乡规划局颁发的建设工程规划许可证2、 湘潭市规划建设房产局颁发的建筑工程施工许可证；3、 根据施工合同文件要求，本工程合同工期为450天，质量要求为合格，安全要求无重大伤亡事故。四、工程施工合同湖南科技大学工科教学楼工程施工合同；五、工程设计文件1、 深圳市建筑设计研究总院提供的湖南科技大学工科教学楼工程建筑、结构、电气、暖通、给排水施工图（出图日期为2013年8月日及以后修改图）。第二章 工程概况 第一节 工程主要情况一、工程名称工程名称：湖南科技大学工科教学楼工程二、工程参建单位的相关情况建设单位：湖南科技大学设计单位：深圳市建筑设计研究总院有限公司施工单位：湖南省第四工程有限公司监理单位：湖南新纪工程建设监理咨询有限公司三、施工范围湖南科技大学工科教学楼工程的总承包工程，乙方按甲方提供的设计图纸、承建标准、承包范围进行施工总承包。四、施工合同、招标文件或总承包单位对工程施工涉及临时用电的重点要求第二节 设计简介一、施工范围内工程设计内容湖南省建筑科学研究院设计的湖南科技大学工科教学楼工程建筑、结构、电气、报警、暖通、给排水施工图纸。1、 建筑概况 湖南科技大学工科教学楼工程总建筑面积21923，建筑高度为23.37m，其中地下1层，地上6层。2、 结构概况本工程设计使用年限50年，建筑类别为多层建筑，建筑耐火等级为地上二级/地下室一级，抗震设防烈度为6度，结构类型为钢筋混凝土框架结构，人防工程等级为抗力（核等级常6级）、防化（丙级）。二、施工范围内工程相关要求本工程合同工期为450天，质量要求为合格，安全要求无重大伤亡事故。第三节 工程施工条件一、当地供电情况施工电力均可由湘潭市电力局供应、且能满足施工要求，无需现场再采取其它措施。施工现场能提供的电源方式：从施工场地西南边由湘潭市电力局（湖南科技大学）供电的变压器（630KVA）接入场内。二、施工条件本施工总承包工程的现场界限范围已由承包单位砌筑好围墙。整个现场可供布置的临建场地狭小。施工现场设施工出入口，场内施工道路、材料堆场、生产场地进行硬化处理。本工程临时配电间设置于场地东北向。第四节 临时用电情况介绍一、临时用电设施情况介绍1、 本工程施工阶段主要施工机具及技术参数主要施工机具及技术参数表 （附表2）序号设备名称规格、型号数量总功率施工阶段垂直运输塔吊JL6013，TC6013130KW结构、装修、屋面双吊篮快速提升机SCD60/60415KW结构、装修砼施工机具振动机30、5034.5KW基础、结构平板振动机B1111.5KW基础、结构高压水泵D80-30×5（80）115KW主体砂浆机JW350211KW装修钢筋施工机具交流电焊机BX3-300236KW基础、结构电渣压力焊机HYS-630240KW基础、结构对焊机UNI-1001110KW基础、结构切断机GQ40A17.5KW基础、结构弯曲机GJBF-4013KW基础、结构冷拉调直机GT4/815.5KW基础、结构圆盘锯DJ-50012.5KW基础、结构木工施工机具平刨机MB10614KW基础、结构电锯710.5KW基础、结构电钻33KW基础、结构其他潜水泵24.4KW施工全过程打夯机215KW基础室内外照明121.5KW施工全过程注：施工器具数量按实际情况可作适当调整。第三章 临时用电配电系统设计第一节 一般规定一、本工程施工现场临时用电采用TNS接地、接零保护系统；二、本工程施工现场临时用电采用三级配电系统；三、本工程施工现场临时用电采用二级漏电保护系统。四、本工程施工现场临时用电的配电系统的设置遵守以下四项规则，即：1、 分级分路规则；2、 动力与照明分设规则；3、 尽可能缩短分配电箱与开关箱之间、开关箱与用电设备之间的距离规则；4、 符合环保及安全的规则。第二节 配电系统设施配设一、配电间配设1、 本工程临时配电间设置于场地西南向，配电间净空尺寸按4m×3m×3m设置。室内干燥、无积水、整洁无杂物，应有防止小动物进入配电室的措施，四周无易燃、易爆及腐蚀介质，门向外开。2、 柜下宜有沟槽放置电缆，柜的下边高于室内地面约250mm，柜安装稳定，柜顶距房顶应大于500mm，柜周边应有1m以上空间。3、 应有二个彼此独立的照明系统，一为正常照明，一为事故照明。4、 应配备两个以上的四氯化炭灭火器和灭火用沙桶。5、 配电柜应按分路容量选用大小，一般采用高2.2m，厚0.6m，宽度按分路容量选取的铁质配电柜，并配备工作、停电、检修、警示等标志牌。二、全场临时用电回路配设1、 从建设方提供的电源引入现场配电间的配电屏后，用基础钢筋作接地、避雷专用的保护线，从电源到配电间用三相五线，配电间内通过总配电屏、总开关、总电流表、电压表后分四个回路至施工现场： 分路1：为办公区、生活区用电。 分路2：为塔吊、各楼层施工用电。 分路3：为两个钢筋加工车间、木工加工车间等施工用电。 分路4：砂浆搅拌机、物料提升机等施工机组用。2、 每分路布置支路对各加工区和各设备进行控制。三、配电柜、配电箱及开关箱配设施工现场的配电系统的过载与短路的保护是在配电系统中设置隔离开关、熔断断路器与漏电保护器等电器来完成。因此按现有的国产电器产品来选型，应优选HR型带熔断器式隔离开关，而其中HR6型是现行国内最具可靠灭弧的产品，DZ型漏电塑壳断路器，DZ47LE标准漏电保护断路器均是较优产品。对于供对焊机、埋弧焊机、大型塔机、砼输送泵等线路的输电大于200A，可在其单支线路中加装一道CDM型塑壳断路器，以利于其供电合闸时有效灭弧。1、一级配电柜配设 根据本工程总用电电流为320kvA（高峰期时段），总配电箱内设置总隔离开关、总断路器、分隔离开关、分漏电保护器。其配电系统是采用先分路，再在各分路设置漏电保护器的基本保护系统，电器布置按从上到下的接线方式，其漏电器的额定漏电电流一般定为50mA。电器布置按从左到右的接线方式，且进出线均在箱底。尽可能从柜中多输出分路以利于实际工作，可参照公司制定的现场临时用电安全管理规程图LDBZ0601。 配电柜中的地（PE）排要作成通排，设置好配电室的专门入地线，其入地电阻<4，注意其入地点要远离市电网的供电变压器约20m以上。 每项回路设用电标识，相线分色区分，在电源进线端总隔离开关前设置配电室专用事故照明回路。箱体前面上方装设各种仪表（电流表、电压表、电度表），在箱体下端设PE线和N线接线排，总配电箱原理布置图如下：（见下图）（附图1）2、 二级配电箱配设 根据现场的用电负荷，设置适当数量的二级分配电箱，主要供大型机械设备用。 二级箱采用1000mm×800mm×200mm的铁皮箱，现场要悬挂稳妥，中心离地1.3m，要有防雨措施。 二级箱主要起分路作用，可不装漏电保护器，但分箱的配电电路应对预防过载、短路等危害故障具有有效的技术保证措施。电器布置按从左到右的接线方式，且进出线均在箱底。其柜内电器的设置可参照公司制定的现场临时用电安全管理规程图LDBZ0602a、02b。 二级箱中的地（PE）排，长度需300mm，其上的电气连接必须用螺栓与鼻头紧固，不能用螺钉紧固；要作好重复入地线，入地电阻<10。 在二级箱内应专设一分路作为照明分路，负担该区域的照明供电。3、 三级开关箱配设 三级开关箱一般分为机械设备用、楼层施工机具用、彩板房照明生活用。内中应按负载需求来设置相应电器。柜内电器布置按从左到右的接线方式，且进出线均在箱底。 各机械设备的开关箱应采用600mm×500mm×170mm的铁皮箱，在机器旁就近固定安装稳妥，中心离地1.5m，要有防雨措施，贯彻“一机、一箱、一闸、一漏”原则，其漏电器的额定漏电动作电流为<30mA，要有预防过载、短路危害的有效保证措施，参照公司制定的现场临时用电安全管理规程图LDBZ 06-03a。塔机开关箱要作好地排与入地线，入地电阻<10。 楼层开关箱可采用600mm×500mm×170mm的铁皮箱，一般采用移动式，其中心离地1m；箱中线路，先接进“一闸、一漏”，即安装一个HR型100熔断式隔离开关与一个DZ型漏电塑壳断路器后，再分路装设DZ47型电器，三相采用“一拖一”，63A，即一个三相开关后接一个三相插座（可装二组）；二相采用“一拖二（或三）”，32A，即一个二相开关后接二个（或三个）二相插座，并分派到三相保持负荷平衡，即可同时接三组,参照公司制定的现场临时用电安全管理规程图LDBZ 06-03b。 彩板房的开关箱采用DZ47型电器，但每栋每层的开关箱要采用DZ47LE标准漏电保护断路器，以预防火灾和触电事故。 在远距离（超过30m）使用移动式开关箱时，要对开关箱作重复接地，入地电阻<10。第三节 配电系统电缆配设一、各回路及总用电负荷计算主体施工阶段现场使用设备最多，且用电量最大，取主体施工阶段用电量进行计算，根据本施工方案第二章第四节的参数信息计算如下：用电机械设备表序号用电设备名称数量单台功(KW)合计功率（KW）一电动机负荷量1塔吊130302搅拌机350型115153提开机310304钢筋切断机26125钢筋调丝机1556弯曲机2367弯箍机2368电锤41.24.89插入式震动器41.14.410杠圆锯机431211潜水泵22.24.4二电焊机类1对焊机170702电焊机21020用电接卸设备表序号用电设备名称数量单台功率(KW)合计（KW）三施工照明负荷A 办公区域1办公照明22空调1.5P71.510.5 3空调3P2364厨房用电器85现场照明156电脑、饮水机8B民工生活区1照明及其他152空调301.2363蒸饭车11515P动= 129.6KW；P焊= 90 KW；P照= 115.5KW； K1、K2、K3、需要系数，如下表： （附表3） 用电名称数量需要系数备注K数值电动机310台K10.7如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算。1130台0.630台以上0.5加工厂动力设备0.5电焊机310台K20.610台以上0.5室内外照明K30.9电动机K1=0.6，电焊机K2=0.6，照明K3=0.9，电机类: Cos=0.75K1*P动/COS=0.6×129.6/0.75=58.32 KVA电焊机类:K2P焊=0.6×90=54 KVA室内外照明:K3P照1=0.9×115.5=103.95 KVAP总=1.05×（K1P动/cos+ K2P焊+ K3P照1）=1.05*(58.327+54+103.95)=227.08KVA按电流来进行选择（三相五线制线路）I线=KX×P / ×(U线×Cos)=0.8×227.08/1.732×(0.38×0.85)=324.7 A按本工程实际情况,KX同时系数，取0.8； Cos功率因素，取0.85。综上各阶段用电负荷计算，主体、装饰施工阶段用量最大为227.08KW，结合建设方的实际情况，故必须申请至少300KW的用电负荷，并选用YJV-3*240+2*150的五芯电缆线接入我方配电室。二、各回路电缆配设电源到工地现场配电间后，用基础钢筋作接地、避雷专用的保护线，从电源到配电间用三相五线，配电间内通过总配电屏、总开关、总电流表、电压表后分四个回路至施工现场：第一路供现场办公区及生活区用电；第二路供为塔吊、各楼层施工用电；第三路供为整个钢筋加工棚、木工加工棚；第四个路供1台输送泵、砂浆搅拌机、物料提升机等施工机组用电。1、 第一支线路计算及电缆选择（总配电室分路配电箱1）KX1（总配电室办公区生活区配电箱1生活区配电箱2）KX=0.8，cos=0.85，Pe=1.05×P=1.05×35KW=36.75KW计算工作电流： Ijs=Kx Pe/·Ue·cos=0.9×36.75/(×0.38×0.85)=59.12A由施工手册查表选YJV-3*185+2*120的五芯铜芯线。2、 第二支（KX2）线路计算及电缆选择（总配电室塔吊各楼层施工用电其他） KX2（配电箱1塔吊各楼层施工用电其他）：Pe=1.05×P=1.05×（50+30）=80KWIjs=Kx Pe/·Ue·cos=0.8×80/(×0.38×0.85)=114.4A由施工手册查表选择YJV-3*120+2*70的五芯铜芯线。 KX2段的塔吊：Pe=1.05×P=1.05×50=52.5KWIjs=Kx Pe/·Ue·cos=0.8×52.5/(×0.38×0.85)=75.1A由施工手册查表选择YJV-3*50+2*25的五芯铜芯线。 KX2段落的楼层施工用电：Pe=1.05×P=1.05×30=31.5KWIjs=Kx Pe/·Ue·cos=0.8×31.5/(×0.38×0.85)=45.1A 由施工手册查表选择YJV-（3*10+2*6）的五芯铜芯线。3、 第三支（KX3）整个钢筋加工、木工加工及输送泵线路计算及电缆选择（总配电室钢筋加工棚木工加工棚其他） KX3：Pe=1.05×P=1.05×（110+3+7.5+5.5+36+40+110+2.5+4+18+30+20）=405.83KWIjs=Kx Pe/·Ue·cos=0.5×405.83/(×0.38×0.85)=362.7A由施工手册查表选择YJV-（3*185+2*120）的五芯铜芯线。其中各支路计算如下： KX3段的钢筋加工棚1：Pe=1.05×P=1.05×（110+3+7.5+5.5+36+40）=212.1KWIjs=Kx Pe/·Ue·cos=0.5×212.1/(×0.38×0.85)=189.56A由施工手册查表选择YJV-3*185+2*120的五芯铜芯线。 KX3段的钢筋加工棚2：Pe=1.05×P=1.05×（30+20）=52.5KWIjs=Kx Pe/·Ue·cos=0.5×52.5/(×0.38×0.85)=46.92A由施工手册查表选择YJV-3*70+2*35的五芯铜芯线。 KX3段的木工加工棚：Pe=1.05×P=1.05×（2.5+4+18）=25.73KWIjs=Kx Pe/·Ue·cos=0.8×32.55/(×0.38×0.85)=36.9A由施工手册查表选择YJV-3*10+2*6的五芯铜芯线。4、 第四支（KX4）输送泵、物料提升机、砂浆搅拌机等施工机具线路计算及电缆选择（总配电室输送泵物料提升机砂浆搅拌机其他） KX4（配电箱1输送泵物料提升机砂浆搅拌机其他）：Pe=1.05×P=1.05×（110+15+11+10+8）=137KWIjs=Kx Pe/·Ue·cos=0.8×137/(×0.38×0.85)=195.91A由施工手册查表选择YJV-3*120+2*70的五芯铜芯线。 KX2段的物料提升机：Pe=1.05×P=1.05×15=16KWIjs=Kx Pe/·Ue·cos=0.8×16/(×0.38×0.85)=22.88A由施工手册查表选择YJV-3*50+2*25的五芯铜芯线。 KX2段的砂浆搅拌机及其他：Pe=1.05×P=1.05×（11+3+1.5+10）=36.75KWIjs=Kx Pe/·Ue·cos=0.8×36.75/(×0.38×0.85)=52.6A由施工手册查表选择YJV-（3*10+2*6）的五芯铜芯线。第四节 线路架设及外电防护一、线路架设1、从甲方配电电源点至施工现场配电间主电缆采用埋地，采用直埋，在过主干道有重压处，深埋不小于0.7m，并采用200VPV-V电缆套管，应敷沙层，引出地面要加防护套。电缆沿脚手架要走架下，绑扎处要加套管，不能用铁丝直接绑扎。3、 室内配线的敷设应满足以下要求： 明设可用瓷瓶、瓷夹配线，嵌绝缘槽配线等方式，主线距地>2.5m。 暗设可用绝缘串管（或电缆）埋墙方式，但暗设线路部分不得有接头，其金属穿管应作等电位连接，并与PE线相连。二、外线防护配设1、 施工现场的对外电防护主要是作到绝缘、屏护、保证安全距离。2、 保证安全距离： 施工作业不得在外电架空线路正下方施工及搭设作业棚、建造生活设施或堆放材料及其它杂物。 在建工程（含脚手架）的周边与外电线路应保持最小安全距离是：距110kv线路为8m，220kv线路为10m，未明确的按规范执行。3、 架设安全防护设施，可采用竹、木或其它绝缘材料设置屏障、遮拦、围拦、保护网等设施来实现绝缘隔离。防护设施应稳妥，并悬挂醒目的警示牌。第五节 防雷与接地一、施工现场主要对塔式起重机、外用电梯、物料提升机及钢脚手架要设置防雷，及时接好重复入地线，在设备基础混凝土浇捣时做好预埋工作。二、工地上的入地线，除配电间若远离建筑物需专作外，均可与建筑物的地下室主框钢筋相连作为入地装置，也可利用建筑物桩基，将3根桩基钢筋连通，再用扁铁引来作为入地装置。三、现场所使用设备的电动机的外壳均需接地（PE）线；各开关箱的门页必须用网状线（或将接线绕制成螺旋状）与PE端子相连。四、专用保护线由甲方配电屏引出，用五芯线连接到现场配电箱。在总配电箱旁做第一级接地体连接在电箱框架上，施工现场的所有电器设备在正常情况下不带电的外露导电部分做保护接地，同时要求分配电箱旁作重复接地与配电箱体连接。五、保护地线的截面大小根据不同用途的电箱分别确定，要求采用多股铜线，不准使用独孤铝线。电箱保护零线接不小于10mm2。六、保护地线采用五芯线从变压器中性点开始至总箱分箱开关箱到各种机械设备连通，保护地线不准设开关。七、保护地线采用绿、黄双色线；保护地不准与工作零混用，保证工作地、保护零分别使用。八、作防雷接地的电气设备，必须同时作重复接地。物料提升机、塔吊的接地体，制作独立的接地装置，用3根直径50镀锌钢管同-4×40镀锌扁钢焊接连体，埋深2.5m。接地电阻值不大于4欧姆。九、配电箱做保护零重复接地，每一重复接地装置的接地电阻值应不大于4欧姆。十、在楼梯间、电梯井内使用行灯，采用36V安全电压照明。第四章 临时用电施工安排第一节 临时用电施工目标一、进度目标在工程开工前临时用电设施必须按要求施工完毕。二、质量目标严格按国家及公司相关规范和要求施工。三、安全目标临时用电设施施工和使用过程中安全事故为零。四、环境目标环境目标为合格。五、成本目标成本目标为预算费用目标。第二节 临时用电施工顺序一、临时用电设施施工顺序（附图2）临时用电设施施工顺序总配电箱制作安装场外电源引入施工配电间搭设场内分配电箱制作安装场内分电路电缆敷设分配电箱接电施工各机械设备开关箱施工二、送电操作顺序（附图3）临时用电送电操作施工顺序分配电箱开关箱总配电箱三、停电操作顺序（附图4）临时用电停电操作顺序分配电箱总配电箱(出现电气故障的紧急情况除外)开关箱第三节 临时用电重点、难点的施工安排及主要管理技术措施一、重点和难点的施工安排1、 本工程临时用电重点是各配电线路的保护，以及各开关箱内的漏电保护装置的检查和各种设备的防雷接地。2、 由于总配电房与拟建物中间隔一条场内临时运输道路，临时用电主电缆的敷设要穿过工地内临时马路，且线路上有重车通过，比较困难。二、重点和难点的施工主要管理措施1、 为保证工地临时用电设施正常使用，项目安排专职电工对整个工地的临时用电设施进行维护和使用，并安排专职安全员对工地的临时用电设施进行检查，即使排查各种隐患。2、 为确保工地各配电线路的正常使用，各配电线路均采用埋地敷设，埋地深度不小于700，所有埋地电缆均采用直径75的PVC套管保护，穿施工现场内临时道路的主电缆线埋地深度不小于700，并采用直径500水泥成品套管保护，在上方设有方位标志。三、重点和难点的施工主要技术措施1、 对施工过程中有关临时用电的施工作业，在施工前做好技术交底，安排专职电工作业，派专职安全员监督实施，并有项目部组织进行验收。第四节 临时用电管理的组织机构及岗位职责一、临时用电管理的组织机构 （附图5）临时用电设施施工顺序项目经理:王小乐华技术负责人：王笑阁项目副经理：刘发科安全员：刘佳仪施工员：喻新明电工班长维护电工二、项目电工安全管理职责1、 电工应认真学习贯彻执行JGJ5999施工现场临时用电安全技术规范，执行三级保护，一机一闸，五线制等。2、 所有绝缘检测工具，应妥善保管，严禁他用，并定期检查效验。3、 现场施工用高低压设备及线路，应按照安全用电施工组织设计或施工方案及有关电气安全技术规程安装和架设。4、 线路上禁止带负荷接电，并禁止带电作业。5、 掌握安全用电基本知识和熟知所有设备性能。6、 使用设备前检查电气装置和保护设施上是否完好，严禁设备带“病”运转。7、 停用的设备必须拉闸断电，锁好开关箱。8、 负责保护所有设备的负荷线，保护零线和开关箱。发现问题及时报告解决。9、 搬迁或移动用电设备必须先由电工切断电源，并作妥善处理后进行。10、电工应跟班作业，随叫随到，并巡回检查。发现私自动电，乱接乱拉，应追究责任，并向项目安全员、施工员或项目经理反映情况。第五章 临时用电设施施工进度计划第一节 临时用电设施施工进度安排为保证工程安全施工，临时用电设施必须在工程开工前设计施工，并经过验收方可投入使用。为保证工程施工进度，临时用电配电房、主配电箱及各分路配电箱在土方开挖后施工完毕，各开关箱 在设备安装前安装调试到位，楼层施工用配电箱与主体进度同步施工。第二节 临时用电设施施工进度计划 （附表4）工作名称持续时间施工天数24681012141618202224总配电房施工4总配电柜制作3二级箱制作3开关箱制作5总配电柜安装及电源进线敷设2各分路配电箱安装2各分路电缆敷设2各用电设备接线2设备调试1说明： 临时用电配电房设在工地西南角，配电房采用砖砌，并用醒目的标识牌标识。 临时用电总配电柜由项目部设计专业厂家制作。 各分配电箱由项目专职电工制作安装。 施工现场内各分路电缆均采用埋地敷设。第六章 施工准备与资源配置计划第一节 临时用电设施施工准备计划一、技术准备计划1、 根据工程的工程量，确定投入本工程的施工设备和机具。2、 根据施工现场平面布置确定各施工设备和机具的位置。3、 根据施工总用电量确定变压器的型号。二、现场准备计划1、 根据施工组织设计及现场平面布置图，由项目专职电工对施工临时用电设施所需的电缆电线、开关箱、开关、漏电保护装置等其他所需的配件列出材料及设备清单。2、 材料采购员根据计划清单将临时用电所需的物资按要求采购到位。所有临时用电物资均需合格证和质检证明方可使用。三、资金准备计划因本工程施工合同中有预付款条款，该项费用从临时设施预算费用中支取。第二节 临时用电资源配置计划一、劳动力配置计划1、 电工工种劳动力计划表详见（附表5）（附表5）工作名称时间工种1-45-78-10 11-1516-1718-1920-2122-2324人 数总配电房施工电工2泥工5总配电柜制作电工2二级箱制作电工2开关箱制作电工2总配电柜安装及电源进线敷设电工2普工6各分路配电箱安装电工2各分路电缆敷设电工2普工6各用电设备接线电工2设备调试电工2二、物资配置计划1、 临时用电材料及机具计划表（要求向文提供详细数据） （附表6）名称型号数量单位总配电箱2500×1200×8001个配电箱2200×1000×5004个配电箱1200×800×1504个配电箱1000×800×1506个配电箱600×500×1508个配电箱600×600×15020个铜芯电缆线YJV-3*240+2*150300m铜芯电缆线YJV-3*150+2*170320m铜芯电缆线YJV-3*120+2*70180m铜芯电缆线YJV-4*25+1*16180m铜芯电缆线YJV-3*4+2*251600m铜芯电缆线YJV-3*10+2*6500m铜芯橡皮线2×4500m铜芯橡皮线3×2.5500m铜芯橡皮线2×2.5500m隔离开关400A16个隔离开关250A12个隔离开关160A40个隔离开关100A30个漏电开关250A20个漏电开关160A20个漏电开关100A50m铜芯塑料线2.52600m铜芯塑料线42400m铜芯塑料线102150m镀锌角钢50×50×480m镀锌扁铁40×480m开口鼻子160A80个碘钨灯1000W40盏镝灯3500W12盏PPR给水管50400mPPR给水管63400mPPR给水管25200mPPR给水管配件50400个PPR给水管配件6360个PPR给水管配件2580个注：本表所有材料及机具计划表可根据实际情况进行调整第七章 临时用电设施施工方法及工艺要求第一节 临时用电施工方法及施工工艺要求一、配电间1、 施工流程定位 主体施工 配电柜制作安装 电源进线接头 各配电线路接线2、 施工方法 根据施工总平面布置图及施工用电电源位置和设备使用情况确定配电间的位置。 配电间采用MU10砼空心砖M10水泥砂浆砌筑240厚，配电间尺寸为4000×3000高3m。 配电柜由专业厂家定做。二、电缆敷设1、 工艺流程电缆沟放线 电缆沟开挖 电缆开盘 电缆检查 敷设电缆 锯断 套管 固定整理 铺沙盖砖回填 做标记。2、 施工方法 电缆干线采用埋地敷设的形式，严禁沿地明设，并应避免机械损伤和介质腐蚀。 电缆在室外的直接埋地敷设深度不小于0.7m，并在电缆上、下、左、右各均匀铺设不小于50mm的细砂，线路全部采用电缆沟埋设。 电缆穿越建筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.5m处，必须加设防护套管。 电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，并注意尽量靠近负荷中心，固定点每楼层不得小于1.8m。 地下室照明线路采用绝缘导线，采用瓷瓶、瓷(塑料)夹等敷设，距地面高度不小于2.5米。 楼层装饰施工期间室内配线所用导线截面，根据用电设备的计算负荷确定，但所用的铜线截面不小于1.5mm2； 地下室及室外埋地的电缆配线必须穿管敷设，管口密封，采用金属管敷设时必须作保护接零。三、成套低压配电柜及配电箱安装1、 配电间成套低压配电柜安装 工艺流程（附图6）配电柜箱、实验调整成套配电柜、箱安装工艺流程图接地连接送电运行验收进场验收配电柜、箱安装配电柜、箱联络母线安装总配电柜选型订做 施工方法： 设备进场验收：由设备供应方、项目部共同对电气设备组织开箱验收；电气设备应有合格证、备案证等质保资料，对随机资料应作好登记和妥善保管；外观检查：柜内元件齐全、型号、规格符合设计图，元件无损坏，配线无绝缘损坏。柜、箱油漆无损伤、无划痕。并对动力配电箱、控制箱进行绝缘测试及耐压 试验。对检查情况作出明晰记录；对双电源切换箱由供方操作，施工方配合作模
