某立交桥改造工程CF6018塔吊基础施工方案.doc

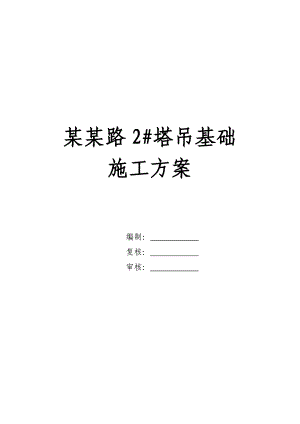

某某路2#塔吊基础施工方案编制： 复核： 审核： 目 录一、编制依据：2二、工程概况2三、塔机施工方案2(一)塔机选型2(二)基础荷载要求3(三)塔吊基本性能3(四)施工准备3(五)施工工艺41.工艺流程：42.基础施工：43.基础结构图如下：44.基础钢筋55.吊基础材料数量表66.接地设施6四、基础质量标准7五、施工管理措施8(一)质量保证措施8(二)成品保证措施8(三)安全文明措施8六、附图1（塔吊平面布置图）9长风6018塔吊基础施工方案一、 编制依据：塔式起重机设计规范（GB/T13752-1992）.地基基础设计规范（GB50007-2002）.建筑安全检查标准（JGJ59-99）.混凝土结构设计规范（GB50010-2002）. 长风6018塔机说明书.施工图设计.实际现场情况.二、 工程概况本项目包含立交改造和某某路改造两部分，立交改造部分总长为1296.981m，包含上、下行匝道、螺旋匝道及连接道等，其中立交道路共409.091m，连接道2条共378.069m，桥梁工程3座共887.89m。某某路改造段部分总长为400m，包含1座桥梁。CF6018塔机主要为了满足水上某某桥及螺旋匝道范围内的吊装工作，在保证水上的某某桥在吊装范围内的同时，争取将螺旋匝道桥梁主体覆盖。三、 塔机施工方案(一) 塔机选型1. 覆盖范围某某路桥梁段，主要满足位于水上部分的BP1#墩、BP2#墩以及BA0#桥台的吊装工作。螺旋匝道桥段，在满足水上部分的主体结构吊装的条件下，同时覆盖LP0LP13的墩身与梁体结构。(二) 基础荷载要求1. 起重机必须安装在符合设计图纸规定的混凝土基础上，并符合下表要求：2. 土石方开挖塔吊基础部位为路基回填土，开挖深度1.5m，经过试验测定地基承载力为0.26Mpa，符合说明书要求。(三) 塔吊基本性能塔吊型号：CF6018，塔机安装高度依据桥梁高度确定为40m，臂长确定为60m。基本特性见下表：(四) 施工准备1. 在塔基周围，清理出场地，场地要求平整，无障碍物。2. 塔吊安拆范围上空所有临时施工电线必须拆除或改道。3. 机械设备准备：吊车一台，电工、钳工工具，钢丝绳一套，U型环若干，水准仪、经纬仪各一台，万用表和钢管尺各一只。4. 塔吊安拆必须由专业的安拆人员进行操作。(五) 施工工艺1. 工艺流程：塔基土方开挖垫层施工弹线放样钢筋绑扎预埋螺栓支模隐蔽验收浇捣砼及养护拆模土方回填；2. 基础施工：塔吊基础承载力不小于0.25Mpa，开挖深度不小于150cm。采用C35钢筋混凝土结构，结构尺寸为600×600cm，高度150cm，混凝土重量为140t。塔吊基础采用四个固定支脚，支脚顶面水平度1/1000,轴线垂直度1/1000。混凝土顶面要高出地面50mm以上，为确保塔身垂直度的偏差小于4/1000,固定支脚与一节标准节相接；用经纬仪检查主现秆四周铅垂方向，偏差允许误差1/1000,且牢固固定，防止浇筑时变动。3. 基础结构图如下：A-A4. 基础钢筋塔吊基础钢筋施工严格按塔吊基础平面图设计进行，浇注混凝土时派专人校正位置，不得随意更改钢筋间距。基础钢筋在现场加工后绑扎。绑扎时钢筋纵横交叉点全部绑扎，不得遗漏，侧面用绑扎丝把砼块绑扎到钢筋上控制基础梁侧面保护层的厚度。详见塔吊基础钢筋布置图。5. 吊基础材料数量表序号名称单位型号/规格数量备注1混凝土m3C35542钢筋t201.56. 接地设施起重机必须有良好的接地措施，接地电阻不大于4，连接处应清除涂料。与地基锚固连接的支脚不能用作防雷装置的接地极，必须在塔机基础外另设一个防雷接地装置。接地装置应由专人安装，测定电阻时要用高精密的仪器。接地装置示意图如下：四、 基础质量标准1. 钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置，必须符合设计要求及施工规范规定。2. 钢筋表面清洁无锈。3. 钢筋弯钩的朝向应正确。4. 混凝土强度达到设计强度90%后，方可进行整机安装。5. 基础施工时不允许出现结构裂缝。6. 基础混凝土浇筑时，搅拌均匀，保证拆模强度，防止因拆模过早，养护不够造成缺棱、掉角。7. 模板支撑牢固，严格控制振捣时间，防止出现混凝土错台，爆模现象。五、 施工管理措施(一) 质量保证措施1. 所用钢筋等均有合格证及检验报告。2. 严格按照图纸绑扎钢筋。3. 塔吊机械必须具备出厂合格证。4. 塔吊基础混凝土强度不得小于C35。(二) 成品保证措施1. 严禁浇筑混凝土时对已绑好的钢筋造成破坏。2. 混凝土凝固前禁止碰撞预埋件，保证预埋件的位置不偏移。(三) 安全文明措施1. 进场工人要通过三级教育考试上岗，带好安全帽。2. 严禁带病及酒后作业，机械工要按操作规程使用机械。3. 做到“工完料净场地清”，做好文明施工工作。4. 浇筑混凝土时必须穿水鞋，振捣手必须戴绝缘手套。5. 施工用电线不得拖地，应架空或埋地处理。6. 现场不施工的机具应及时切断电源，防止触电。六、 附图1（塔吊平面布置图）
