某装修工程脚手架施工方案.doc

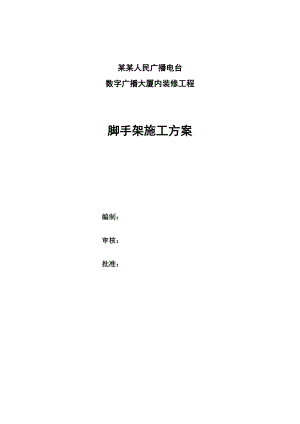

某某人民广播电台数字广播大厦内装修工程脚手架施工方案编制： 审核：批准：目 录1、编制依据12、工程及脚手架概况12.1工程概况12.2脚手架整体搭设方案13 、施工准备53.1 技术准备53.2 机具准备53.3 材料准备53.4 现场准备64、施工安排64.1 施工部位及工期要求64.2 劳动组织及职责分工65、 脚手架搭设方法75.1 架体体系的选择75.2.安装工艺76、安全防护设施搭设97、脚手架施工质量要求98、脚手架的拆除108.1拆除前的准备工作108.2拆除作业109、验收119.1材料的验收119.2架体的验收1210、安全管理措施1211、脚手架日常管理维护1312、施工应急救援预案1312.1应急救援预案的方针与原则1312.2、成立应急救援组织机构1412.3应急救援措施1512.4救援物资准备1712.5应急救援联系电话1713、脚手架搭设计算说明及计算书1713.1.计算参数1813.2.纵向、横向水平杆等受弯构件的强度计算191、编制依据1.1本工程的施工图。1.2主要选用规范、规程；1.2.1建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011（J84-2011）；1.2.2危险性较大的分部分项工程安全管理办法住房和城乡建设部建质200987 号；1.2.3本工程施工组织设计和我公司类似的工程施工经验。在编制过程中，所用材料力学性能参数、主要荷载计算取值、计算步骤、分部分项工程验收等均依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011、（J84-2011）。2、工程及脚手架概况2.1工程概况某某人民广播电台数字广播大厦内装修工程，地点：某某市和平区卫津路143号，其装饰脚手架的基础为混凝土基础，不需要进行特殊基础处理。2.2脚手架整体搭设方案2.2.1 脚手架搭设范围：2.2.1.1 文化长廊2轴到12轴由一层地面及结构柱内侧开始搭设脚手架，柱与楼面区的立杆预留400mm施工工作面，利用小横杆挑出150200mm，自1层楼面至屋顶采光玻璃底面22.4m，脚手架搭设高度约20.4m。 5轴到6轴的2、3层搭设安全过道满足施工需要，8轴到9轴完全封闭禁止人员通过。2.2.1.2 共享大厅地面及结构柱内侧地面开始搭设脚手架，柱与墙面区的立杆预留400mm施工工作面，利用小横杆挑出150200mm，自1层楼面至3层吊顶底面13.4m，脚手架搭设高度约11.4m。2.2.2疏散通道：脚手架均预留1.5m宽的出入通道，通往施工消防楼梯。通道顶夹板（或建筑胶合板）板，两侧挂密目安全网防止坠物伤人。2.2.3上人楼梯：宽度不小于1000mm，栏杆扶用高度1200mm，栏杆底设置200mm高18mm厚夹板踢脚板。 2.2.4满堂脚手架的布置：纵横杆立杆间1800mm，步距1800mm，最顶一步步距不大于1500mm，防护栏杆高度1200 mm，扫地杆距地面高度200 mm2.2.5安全防护：安全疏散通道满铺脚手板，脚手架施工操作面满铺脚手板，施工作业面底挂用大眼安全网（平网）、人行楼梯栏杆侧面及建筑物外围脚手架立面挂密目安全网（2000目/100cm2）。2.2.6连墙杆为了增强脚手架的侧向刚度及稳定性，在脚手架与建筑物之间设置连接杆，设置说明如下：2.2.6.1 连接杆用短钢管制成，长度约500800mm，一端用扣件固定于脚手架的立杆上，另一端：与土建预埋钢管用扣件连接，预埋在混凝土墙柱中的钢管外露长度为300mm，要求伸进混凝土结构内不小于200mm。或与结构梁柱四周用同型号规格的钢管设置的钢管抱箍外伸出不少于500mm长的钢管用钢扣件连接。或在没有梁柱的部位，将长100mm的L40×4mm角钢用M10膨胀螺丝固定在在钢筋砼墙上,连墙杆与角钢焊接。2.2.6.2 连接杆尽可能设置在立杆与大、小横杆的连接处，与脚手架架体垂直，如在规定的位置上设置有困难，应在邻近点补足。2.2.6.3根据高度设置连接杆间距为二步三跨。2.2.7 剪刀撑的设置竖向剪刀撑：架体四周，内部纵横向每五跨设置剪刀撑，架体顶部、中间、底部设置三道连续水平剪刀撑，间距8000mm。剪刀撑应用旋转扣固定在与之相交的水平杆或立柱上，其中心线至主节点的距离不大于150mm。2.2.8脚手架平面布置图如下图3 、施工准备3.1 技术准备3.1.1组织项目部各技术人员熟悉图纸、学习规范规程。3.1.2收集并参考脚手架工程的各种技术规范初步制定设计方案。方案通过审批后，要及时组织对项目部相关人员做方案交底。3.2 机具准备主要机具及工具准备详见表3-1。机具及工具准备一览表 表3-1名称规格数量进场时间水准仪DSZ21台钢卷尺5m、7.5m和50m10把单头扳手开口宽（mm）：1719、222420活动扳手最大开口宽35mm5锤子重量0.25kg、0.5kg10零配件及工具箱103.3 材料准备3.3.1根据工程实际情况，结合本工程实际施工特点，选用合格的脚手架搭设材料。 3.3.2所用钢管，扣件合格产品，且进场复试合格。3.3.3本工程所用材料如下： 焊接钢管（48mm×3.5mm）：化学成分与机械性能符合国家标准普通碳素钢技术条件（GB700-88）中3号镇静钢的要求。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕、钻孔等缺陷。 扣件（对接扣件、直角扣件、旋转扣件）：所用扣件应符合可锻铸铁分类及技术条件（GB978-67）规定。扣件不得有裂纹，气孔疏松，砂眼等铸造缺陷。扣件与钢管的贴合面接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。不得有滑丝的螺栓。 脚手板：250300mm宽、50mm厚脚手板，采用松木，其材质符合国家现行标准木结构设计规范（GBJ5-88）中对2级木材的规定，脚手板的两端采用12镀锌铁丝各设两道箍，禁止使用腐朽、劈裂等不符合一等材质的脚手板。 安全网，大眼网，预埋用20螺栓等。 3.4 现场准备3.4.1测量放线：根据方案中立杆布置要求,现场弹线对立杆定位。3.4.2清除作业范围内的障碍物。4、施工安排4.1 施工部位及工期要求施工部位及工期要求 表4-1时间部位开始时间结束时间备注文化长廊共享大厅4.2 劳动组织及职责分工4.2.1 管理人员组织4.2.1.1 管理人员组织安全生产、文明施工是企业生存与发展的前提条件，是达到 “杜绝重大事故，年轻伤频率控制在5以内” 的安全生产目标的必然保障，为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长： （生产经理）负责总协调工作副组长：（生产经理）负责协调工作（安全部主任）现场施工安全总指挥（技术负责人）技术总指导组 员：（施工员）现场施工协调4.2.2 劳务层人员组织劳务层设技术负责、脚手架施工员和质检员以及放线工。5、 脚手架搭设方法5.1 架体体系的选择为方便现场网架安装作业,采用48×3.5钢管脚手架搭设满堂红支架作为装修工程石材、吊顶安装操作平台,在操作平台周边须搭设1.2m高防身护栏，并设疏散通道及工作上下楼梯。5.2.安装工艺5.2.1工艺流程脚手架搭设的工艺流程为：检查准备，材料配备定位安装垫板竖立管并同时安扫地杆搭设水平杆搭设剪刀撑铺脚手板搭设挡脚板和栏杆安装安全网。5.2.2 脚手架搭设5.2.2.1、脚手架配合施工进度搭设。5.2.2.2、竖立杆：至少三人合作完成，首先竖两个立杆，立杆竖起后，由两人扶住，一人在这两人的帮助下搭设第一步纵向水平杆，然后在两侧设临时抛撑，予以固定，然后继续排放立杆、立杆排放要求长短错开，并满足相邻立杆接头错开50cm的要求。立管的排距和间距按计算确定为1.5m。立柱下垫通长50mm厚脚手板，宽度超过脚手架外立杆100mm。立杆接头采用对接扣件连接，严禁搭接，立竿上的对接扣件应交错布置，左右相邻立杆和上下相邻接头位置错开布置，并置于不同的构架框格中。5.2.2.3、搭设水平杆：横向水平杆设在靠近纵向水平杆的立杆上，横向水平杆伸出扣件外大于20cm，在高度方向上沿脚手架立杆两侧交替布置，沿纵向在两横排立杆之间相向布置，在施工需要范围中纵向水平杆伸出架体1520cm，以满足施工需要。5.5.2.4、设斜撑：2、3层施工安全通道设置斜撑，与水平大横杆呈45°60°夹角搭设，斜撑至少与通道上方二道水平大横杆连接。剪刀撑沿脚手架两端和转角处起每5根立杆设一组，从下至上连续布置，角度控制在45°至60°之间，且沿架高连续布置。剪刀撑的斜杆两端用旋转扣件与脚手架立杆或大横杆扣紧，在其中间增加2至4个扣结点。接头处采用搭接连接，搭接长度1m，等间距设置三个旋转扣件，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm，搭接街头不得设在同一高度上。 5.2.2.5、铺脚手板：脚手板采用松木脚手板，满铺作业层。脚手板厚度不小于50mm，板宽200300mm，并在两端用镀锌铁丝固定，在作业层下部架设一道水平兜网，随作业层上升。 脚手板铺设离开墙面120150mm，脚手板对接铺设时，接头处必须设两道小横杆，如采用搭接时搭接必须支在小横杆上，搭接长度大于200mm，脚手板两端采用铅丝绑扎牢固。脚手架在全高范围内铺脚手板不超过两层，首层楼板处脚手板不拆除，另一层脚手板仅在作业层铺设。5.2.2.6、安全防护：在施工层脚手板底挂一道安全平网，即在操作平台下面铺设平网。脚手架外立杆内侧挂2000目密目式安全网。用直径8mm尼龙绳全眼绑扎封闭，不准用铁丝绑扎。脚手架上设置1.2m的护栏，操作层在600mm高位置设横杆，下设20cm高的挡脚板，脚手架外立杆内侧挂密目安全网全封闭。6、安全防护设施搭设6.1、防护棚：行人通道设置防护棚。6.2、临边防护：脚手架的层面周边设立防护栏。6.3、挂安全网：脚手架体与建筑物之间封闭办法：密目网垂直封闭，用14#铅丝将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。系蝇的材质应符合GB16909的规定。兜网封闭：用大眼安全网（平网）将脚手架与建筑之间封闭起来操作平台下面铺设一道安全网。6.4、安全措施：明显处设置安全警示牌，拉设安全警戒线，进入现场施工人必须配带好安全帽.7、脚手架施工质量要求7.1.基础基础：表面坚实平整，垫板不晃动，底座不滑动不沉降。7.2.立杆垂直度：最后验收垂直度：2080m高，允许偏差100mm。搭设过程中允许偏差：H=2m±7mm； H=10m±20mm；H=20m±40mm；7.3.间距：步距：±20mm；纵距±50mm；横距±20mm。 7.4.纵向水平杆高差：一根杆的两端±20mm，同跨内两根纵向水平杆高差：±10mm。7.5.双排脚手架横向水平杆外伸长度500mm，允许偏差：-50mm。7.6.扣件的安装：主结点处各扣件中心点相互距离：小于150mm；同步立杆上两个相隔对接扣件的高差大于500mm；立杆上的对接扣件至主结点的距离小于600mm；纵向水平杆上的对接扣件至主节电的距离小于500mm。扣件螺栓拧紧力拒4060N.m。安装后的扣件螺栓拧紧力拒采用扭力扳手检查。 7.7.剪刀撑斜杆与地面的倾角4560度。将斜杆连接在立杆上，用扣件扣牢，避免钢管扭曲，斜端两端扣件与立杆接点的距离不大于200mm，中间12个扣接点，剪刀撑钢管的接长用搭接方法，用3个扣件固定搭接长度不少于50cm，采用三只回转扣件接紧。7.8.脚手板的外伸长度：对接小于130150mm。搭接大于100 mm。7.9.垂直交叉的杆件相连必须用直角扣件连接，斜交的杆个用旋转扣件连接，每处不少于三个旋转扣件，钢管对接用一字扣，所有扣件拧紧力矩不低于N.m，抗滑移承载力不低于85KN。对接扣件开口尖朝上或朝内 7.10.脚手板采用50mm厚木脚手板，两端用直径4mm的镀锌铁丝各设两道箍。7.11.抱柱水平拉杆垂直于柱面设置，与脚手架连接的一端可稍微下降，不容许向上翘起。 7.12.严格按施工方案和规定构造尺寸进行搭设，架子搭设完毕后经过验收后方可施工。 7.13.所用钢管，扣件应使用合格产品。并现场复试合格。 8、脚手架的拆除8.1拆除前的准备工作8.1.1由项目部工长提出申请，由项目部技术总工批准，方可安排拆除。8.1.2全面检查架体的扣件连接、固结点、支撑体系等是否满足构造要求。8.1.3对工人进行拆除安全技术交底，佩戴安全带、防滑鞋、手套等保护用具。8.1.4应清除支架上杂物及地面障碍物。8.2拆除作业8.2.1.脚手架的拆除施工工艺拆架程序应遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等（一般的拆除顺序为安全网栏杆脚手板剪刀撑小横杆大横杆立杆）。8.2.2.拆除脚手架前的准备工作应符合下列规定 1) 应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求。2) 应根据检查结果补充完善本方案的拆除顺序和措施，并经安全部、生产部同意方可拆除。3) 应清除脚手架上的杂物。8.2.3.拆除脚手架时，应符合下列规定 1) 拆除作业必须有上向下逐层进行，严禁上下同时作业。 2) 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步。 3) 拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。4) 要先抱住立杆再拆开最后两个扣。 5) 剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。 6) 脚手架拆至下部最后一根立竿的高度，应先在适当位置搭设临时斜撑加固后，再拆除连墙件。 7) 定性不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。 8) 手架必须由23人协同操作，拆纵向水平杆时，应由中间人向下传递，严禁向下抛掷。 9) 拆除脚手架的周围的架子时，必须派专人看管了望，严禁非作业区人员进入危险区域，拆除大片架子应加临时围栏。 10) 拆除的全部过程，现场安全员应进行旁站。8.2.4.卸料时应符合下列规定 1) 各构配件严禁抛掷至地面；2) 运至地面的构配件按规格码放。9、验收9.1材料的验收9.1.1钢管、扣件(1) 材质：符合国家行业标准要求和建筑施工模板安全技术规范JGJ162-2008的规定及其它相关规范和规程。(2) 验收与检测，采购、租赁的钢管、扣件必须有产品合格证和法定检测单位的检测检验报告，生产厂家必须具有技术质量监督部门颁发的生产许可证。并且使用前必须进行抽样检测。钢管外观质量要求：a 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；b 钢管外径、壁厚、端面等的偏差；钢管表面锈蚀深度；钢管的弯曲变形应符合附录E的规定；c 钢管应进行防锈处理。扣件外观质量要求：a 有裂缝、变形或螺栓出现滑丝的扣件严禁使用；b 扣件应进行防锈处理。9.1.2技术资料施工现场应建立钢管、扣件使用台帐，详细记录钢管、扣件的来源、数量和质量检验等情况人员管理。9.2架体的验收9.2.1验收程序架体投入使用前，应由项目部组织验收，项目安全部和相关人员，以及监理工程师应参加验收。未验收合格不得投入使用。9.2.2验收内容架体应在下列阶段进行检查与验收：搭设完成，进行其它作业前。支撑体系搭设完成后。在验收过程中，安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应按随机分布原则进行。10、安全管理措施101架体搭设前，应按方案的要求向搭设和使用人员做好安全、技术交底。102搭设人员必须是经过考核的架子工，必须持证上岗。作业人员必须经过项目部的安全技术培训，作业人员应定期体检。不符合要求的人员不得从事高处作业。103施工人员进入现场必须配戴安全帽，系安全带、穿防滑鞋。安全帽和安全带应定期检查，不合格者严禁使用。104架体及安全防护构配件必须严格检验合格后使用。105不配套的钢管架与配件不得混合使用于同一竖直架体支撑系统。106架体在使用期间严禁拆除主节点处的纵、横向水平杆；纵、横向扫地杆。107架体经单位工程负责人检查验证并确认不再需要时，方可拆除。108搭拆架体时，地面设围栏和警戒标志，并派专人看守，严禁非操作人员入内。109扣件必须拧紧，尤其注意连墙件拧紧力矩必须达到65N·m。11、脚手架日常管理维护11.1、在搭设过程中应由项目部组织有关人员及时检查，按有关规定由项目经理、施工队长、安全员、架子工班长进行检查，验收和签证，并挂合格牌一块11.2、在工程施工过程中，应派有经验的架子工对脚手架进行检查与维修工作，扣件松动及时拧紧，施工时项目部要及时组织有关人员对架子工进行全面检查。11.3、脚手架应由工地安全员定期检查（如立杆垂直度、沉降观测等）。发现问题及时采取措施予以解决。11.4、脚手架验收合格后任何人不得擅自拆改，如需作局部拆改时须经项目经理和技术人员设计确定。12、施工应急救援预案12.1应急救援预案的方针与原则遵循“安全第一”的原则，优先保护人的生命安全。做到统一指挥、分工负责。面对可能发生的重特大安全事故，及时采取抢救措施，高效、有序地组织开展触电、坍塌、火灾以及机械伤害事故的抢救工作，最大限度地减少人员伤亡和财产损失。事故应急救援工作都应当坚持“预防为主、常备不懈、救人第一”的方针，统一指挥、分级负责、冷静有序、团结协作，遵循快速有效处置、防止事故扩大的原则，启动安全事故应急预案。应急预案应立足于安全事故的救援，立足于工程项目自援自救，立足于工程所在地政府和当地社会资源的救助。根据脚手架施工特点、安全状况及施工工艺的实际情况，项目部制定了由项目经理挂帅的应急抢险小组，并认真组织了对外脚手架施工危险源和环境因素的识别和评价，制定本项目发生紧急情况或事故的应急措施，对广大员工开展应急知识教育和应急演练，提高现场操作人员的应急能力，减少突发事件造成的损害和不良影响。12.2、成立应急救援组织机构12.2.1、成立抢险领导组织机构，明确责任分工。应急救援组织机构如下：12.2.2、项目经理部应急救援组织机构的职能和职责：1）、事故现场指挥： ；副指挥： 职能和职责：、所有事故现场操作的指挥和协调；、现场事故评估；控制紧急情况；、保证现场人员和公众应急反应行动的执行；、现场应急反应行动的指挥，与在应急指挥中心的操作。、作好应急救援处理现场指挥权转化后的移交和应急救援处理协助工作；、做好消防、医疗、交通管制、抢险救灾等各公共救援部门联系工作。2）、伤员营救组组长： 。职能和职责：、引导现场作业人员从安全通道疏散；、对受伤人员进行营救至安全地带。3）、物资抢救组组长： 。职能和职责：、抢运可以转移的场区内物资；消防营救事故现场指挥、转移可能引起新危险源的物品到安全地带。4）、消防灭火组组长： 。职能和职责：、启动场区内的消防灭火装置和器材进行初期的消防灭火自救工作；、协助消防部门进行消防灭火的辅助工作。5）、保卫疏导组组长： 。职能和职责：、对场区内外进行有效的隔离工作和维护现场应急救援通道畅通的工作；、疏散场区外的居民撤出危险地带。6）、物资供应组组长： 。职能和职责：、迅速调配抢险物资器材至事故发生点；、提供和检查抢险人员的装备和安全配备；、及时提供后续的抢险物资。7）、后勤供给组组长 。职能和职责：、迅速组织后勤必须供给的物品；、及时输送后勤供给物品到抢险人员手中。8）、现场医疗组组长： 。职能和职责：、对受伤人员作简易的抢救和包扎工作；、及时转移重伤人员到医疗机构就医。12.3应急救援措施脚手架施工的特点，工地现场可能发生的安全事故有：架体垮塌、高处坠落、触电、物体打击、火灾等，特编制应急预案，成立应急小组，应急预案的人力、物资、技术准备主要针对这几类事故。1）、架体垮塌事故应急措施：当发生架体垮塌事故时，应查清原因，并立即采取相应的措施，最大限度地保障员工的安全和财物的损失。发生架体变形状态应立即撤退作业员工。突发性垮塌时，组织力量，抢救伤员，同时切断电源，防止触电。发生垮塌时，要指挥人员往两侧分开疏散，尽快离开危险区域。当发生架体失稳迹象时，应立即采取钢管加固、支顶等措施。2）、高处坠落应急措施：当高处坠落事故发生时，施工现场负责人应马上组织抢救伤者，首先要观察伤者的受伤情况、部位、伤害性质，然后采取相应的应急措施。如伤者处于休克状态，要让其安静、保暖、平卧、少动、并将下肢抬高约20 度左右。遇伤者呼吸心跳停止，应立即就受伤者的受伤情况、部位、伤害性质，进行人工呼吸，胸外心脏挤压等措施。出现颅脑损伤，必须维持呼吸道畅通。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。遇到凹陷骨折，严重的颅底骨折及严重的脑损伤伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近的大医院治疗。发现脊椎受伤者，应及时在创伤处用消毒的清洁布等覆盖伤口，用绷带或布条包扎好后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造成截瘫，招致死亡。抢救脊椎受伤者搬运过程，严禁只抬受伤者的两肩与两腿或单肩背运。发现伤者手足骨折，不要盲目搬运伤者，应在骨折部位，用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉、神经或血管。遇到创伤性出血的伤员，应迅速包扎止血，使受伤者保持在头低脚高的卧位，并注意保暖。伤者在作简单抢救后，都应动用最快的交通工具或其他措施，及时把受伤送往邻近医院抢救。在运送途中应尽量减少颠簸。同时密切注意伤者的呼吸、脉搏、血压及伤口等情况。3）、触电事故应急措施：当员工发生触电事故时，发现人应立即切断电源。如来不及切断电源，应用绝缘体（干竹或干木等物）拨开电线、电器，使其与触电者分离。将触电的员工抬去安全的地方，立即进行口对口人工呼吸。对心跳停止的触电者，进行胸外心脏按摩。立即送医院抢救或打救护电话：120。4）、物体打击应急措施：当发生物体打击事故时候,抢救的重点应放在颅脑损伤、胸部骨折和创伤出血上进行处理。发生物体打击事故时，应马上组织抢救伤者，首先观察伤者的受伤情况、部位、伤害性质，如伤者处于休克状态，要让其安静、保暖、平卧、少动、并将下肢抬高约20 度左右。遇伤者呼吸心跳停者，应就受伤者的受伤情况、部位、伤害性质，应立即进行人工呼吸。出现颅脑损伤，必须维持呼吸道畅通。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。遇到凹陷骨折，严重的颅底骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近大医院治疗。5）、火灾应急措施：、工地配备足够消防器材和应急物资，成立现场消防队。在每个楼层按消防要求配置干粉灭火器，每隔一层配备消火栓，在库房配备水管、铁铲等物资工具。、平时加强对职工群众安全防火教育，工地物资材料堆放整齐有序，机械设备停放在固定车位，对施工用电严格进行安全检查，发现问题及时整改。、火灾事故发生后，在应急指挥部统一领导下，根据火灾发生的规模、危害程度及火灾不同阶段，采取不同的处置方法和策略。12.4救援物资准备根据上述应急救援措施，项目部针对性准备如下应急救援物资、器具：序号物质器具名称规格数量用途1灭火器2L10灭火2药 箱急救1安全防护3担 架1850×500×30mm1紧急救援用4氧气袋及面罩25KPa1紧急救援用12.5应急救援联系电话13、脚手架搭设计算说明及计算书计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)，备案号J84-2011。13.1.计算参数扣件式钢管脚手架搭设高度为10.0m；立杆的纵距 b=1.80m，立杆的横距 l=1.80m，立杆的步距 h=1.80m。施工活荷载2.00kN/m2。扣件计算折减系数取1.00。图1 满堂红扣件钢管脚手架立面简图图2 满堂红扣件钢管脚手架荷载计算单元按照规范4.3.1条规定确定荷载组合分项系数如下： 由可变荷载效应控制的组合S=1.40×2.00=2.800kN/m2由永久荷载效应控制的组合S=0.1747kN/m×10.0m = 1.747 kN（规范P57满堂脚手架立杆承受每米结构自重标准值）由于永久荷载效应控制的组合S最大，永久荷载分项系数取1.2，可变荷载组合系数取0.9（规范P81将可变荷载组合系数由0.85改为0.9，偏安全，在本规范第9章中，已规定不容许撞击力作用于架体，故本条不考虑爆炸力、撞击力等偶然荷载）。采用的钢管类型为48×3.5。13.2.纵向、横向水平杆等受弯构件的强度计算按照规范5.3.5条规定，满堂红脚手架纵、横水平杆计算应符合被规范第5.2.1条5.2.5条： 纵向、横向水平杆的抗弯强度： = M/W = 20.10 KN·m×106 /5.26cm3×103 = 3821 N/mm2 = 2.06×105 = 206000 N/mm2 结论：< , 满足要求!纵向、横向水平杆弯矩设计值：M = 1.2MGK + 1.4MQk = 1.2×1.747KN×1.8m 1.4×2.00KN/m2×1.8m×1.8m×1.8m = 3.77352 KN·m 16.3296 KN·m = 20.10312 KN·m纵向、横向水平杆的挠度应符合下列规定：横向水平杆的计算:横向水平杆按照简支梁进行强度和挠度计算，横向水平杆在纵向水平杆的上面。按照横向水平杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算：横向水平杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×1.800/4=0.135kN/m活荷载标准值 Q=2.000×1.800/4=0.900kN/m荷载的计算值 q=1.2×0.038+1.2×0.135+1.4×0.900=1.468kN/m横向水平杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=1.468×1.8002/8=0.595kN.m=0.595×106/5080.0=117.042N/mm2小横杆的计算强度小于205.0N/mm2,满足要求 3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.135+0.900=1.073kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.073×1800.04/(384×2.06×105×121900.0)=5.843mm小横杆的最大挠度小于1800.0/150与10mm,满足要求!纵向水平杆的计算:纵向水平杆按照三跨连续梁进行强度和挠度计算，横向水平杆在纵向水平杆的上面。用横向水平杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。1.荷载值计算横向水平杆的自重标准值 P1=0.038×1.800=0.069kN脚手板的荷载标准值 P2=0.300×1.800×1.800/4=0.243kN活荷载标准值 Q=2.000×1.800×1.800/4=1.620kN荷载的计算值 P=(1.2×0.069+1.2×0.243+1.4×1.620)/2=1.321kN纵向水平杆计算简图2.抗弯强度计算最大弯矩考虑为纵向水平杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08×(1.2×0.038)×1.8002+0.417×1.321×1.800=1.004kN.m=1.004×106/5080.0 = 197.577N/mm2纵向水平杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为纵向水平杆自重均布荷载与荷载的计算值最不利分配的挠度和均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 纵向水平杆自重均布荷载引起的最大挠度V1=0.677×0.038×1800.004/(100×2.060×105×121900.000)=0.11mm集中荷载标准值P=(0.069+0.243+1.620)/2=0.966kN集中荷载标准值最不利分配引起的最大挠度V1=3.029×966.060×1800.003/(100×2.060×105×121900.000)=6.80mm最大挠度和V=V1+V2=6.905mm纵向水平杆的最大挠度小于1800.0/150与10mm,满足要求计算纵向、横向水平杆的内力与挠度时，纵向水平杆宜按三跨连续梁计算，计算跨度应取立杆纵距la；横向水平杆宜按简支梁计算，计算跨度l0可按图（5.2.4）采用。la = 1.80m l0 = 1.80m连接扣件的抗滑承载力计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 纵横杆的自重标准值 P1=0.038×1.800×2=0.138kN脚手板的荷载标准值 P2=0.300×1.800×1.800/2=0.486kN活荷载标准值 Q=2.000×1.800×1.800/2=3.240kN荷载的计算值 R=1.2×0.138+1.2×0.486+1.4×3.240=5.285kN单扣件抗滑承载力的设计计算满足要求!当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN立杆的稳定性计算立杆稳定性应按照本规范（5.2.6-1）、（5.2.6-2）计算，由风荷载设计值产生的立杆段弯矩MW，可按本规范式（5.2.9）计算。因在室内不组合风荷载,立杆的稳定性计算公式为（P16）： 其中 N 立杆的轴心压力设计值，应按本规范式（5.2.7-1，P16） 钢材的抗压强度设计值（N/mm2），应按本规范附录表5.1.6采用。= 2.05×103（N/mm2） （P13）N = 1.2（NG1kNG2k）1.4NQk = 1.2×（1.747KN13.2N/个×10个）1.4×1/2×（2.00KN/m2×1.8m×1.8m） = 2.2548 KN 4.536 KN = 6.79 KN 长细比，= l0/i = 3430.5 mm /15.9 mm = 215l0 计算长度（mm），应按本规范第5.2.8条规定计算。l0 = k··h = 1.155×1.65×1.80 m = 3.4305 m = 3430.5 mmi 截面回转半径（mm），可按本规范附录B表B.0.1采用。 i =1.59cm = 15.9mm 轴心受压构件的稳定系数,应根据长细比由本规范附录A表A.0.6取值；（0.158）A 立杆净截面面积（mm2），可按本规范附录B表B.0.1采用。 A=4.890cm2 = 489 mm2；= 6.79 KN / （0.158×489 mm2） = 0.087893 KN/mm2 = 87.893 N/mm2= 2.05×103（N/mm2） 连墙件的强度、稳定性和连接强度的计算连墙件的轴向力计算值应按照下式计算： Nl = Nlw + No其中 Nlw 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算： Nlw = 1.4 × wk × Awwk 风荷载标准值，wk = 0.023157 KN/m2；Aw 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 3.60×3.60 = 12.96 m2；No 连墙件约束脚手架平面外变形所产生的轴向力(kN)；No = 5.000 kN经计算得到 Nlw = 1.4×0.023157 KN/m2×12.96 m2 = 0.420 kN，连墙件轴向力计算值 Nl = 0.420 kN 5.00 kN = 5.420 kNAC 根据附录表B.0.1，AC = 5.06 cm2 = 506 mm2连墙件杆件强度= N1/Ac = 5420 N / 506 mm2 = 10.71146 N/mm20.85= 0.85×2.05×103 N/mm2=1742.5 N/mm2连墙件杆件强度计算 < 0.85 ,强度计算满足要求! 轴心受压立杆的稳定系数, = 0.158； A = 5.06 cm2 = 506 mm2 连墙件杆件稳定N1/A = 5420 N /（0.158×506 mm2）= 67.794 N/mm20.85= 0.85×2.05×103 N/mm2=1742.5
