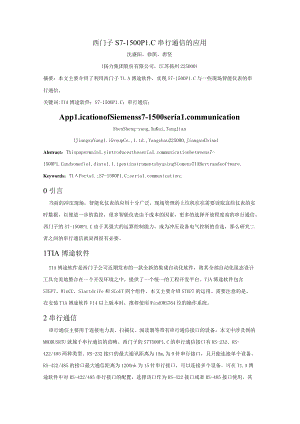

西门子S7-1500P1.C串行通信的应用沈盛阳，徐凯，唐坚(扬力集团股份有限公司，江苏扬州225000)摘要：本文主要介绍了利用西门子T1.A博途软件，实现S7-1500P1.C与一些现场智能仪表的串行通信。关键词:TIA博途软件；S7-1500P1.C；串行通信；App1.icationofSiemenss7-municationShenSheng-yang,XuKai,TangJian(JiangsuYang1.iGroupCo.,1.td.,Yangzhou225000,JiangsuChina)Abstract：Tmunicationbetweens7-1500P1.Candsomefie1.dinte1.1.igentinstrumentsbyusingSiemensTIABertrandsoftware.Keywords：T1Porta1.;S7-1500P1.C;munication;0引言当前的冲压现场，智能化仪表的应用十分广泛，现场管理的上位机往往需要读取这些仪表的实时数据，以便进一步的监控，很多智能仪表由于成本的因素，更多的选择开放程度高的串行通信。西门子的S7-1500P1.C由于其强大的运算控制能力，成为冲压设备电气控制的首选，那么研究二者之间的串行通信就显得很有必要。1TIA博途软件TIA博途软件是西门子公司近期发布的一款全新的集成自动化软件，将其全部自动化组态设计工具完美地整合在一个开发环境之中，提供了一个统一的工程开发平台。TIA博途软件包含STEP7、WinCC、SIartdriVe和SCoUT四个组件，本文主要介绍STEP7的运用。需要注意的是，在安装TIA博途软件V14以上版本时，推荐使用WindOWS764位的操作系统。2串行通信串行通信主要用于连接电力表、扫描仪、阅读器等带有串行通信接口的设备，本文中涉及到的MODBUSRTU就属于串行通信的范畴。西门子的S7T500P1.C的串行通信接口有RS-232、RS-422/485两种类型。RS-232接口的最大通讯距离为15m,为9针串行接口，且只能连接单个设备。RS-422/485的接口最大通信距离为120Onb为15针串行接口，可以连接多个设备。可在T1.A博途软件中对RS-422/485串行接口的配置，选择该口作为RS-422接口或者RS-485接口使用。其中RS-422为4线全双工模式，RS-485为2线制半双工模式。3组态配置3.1硬件配置本文以S7-1500的CPU1511-IPN和CMP1.PRS422485HF为例进行配置，具体型号见表1。名称型号制造商P1.CCPU单元6ES7511-1AK01-0AB0西门子P1.C电源6ES7505-0K00-0AB0西门子P1.C通信模块6ES7541-1ABOO-OABO西门子变频器MD380TX1汇川电子凸轮CAM801M大棋编程软件TIA博途西门子表1硬件配置硬件配置完毕后，按照图1所示接线，注意，15针连接头引脚4接从站端的低电平端子，引脚11接从站端的高电平端子。如果连接的电缆(双绞线)长度超过50叫则需要在接收端焊一个330欧姆的终端电阻。sCPV遵僧覆我图1硬件接线3.2程序实例在TIA博途软件的STEP7的组件中调用函数ModbUS_Comm_1.oad,来初始化串口参数，程序如图2所示。具体的参数说明，REQ：出现上升沿时，进行端口初始化，将接口参数写入到模块中；PORT：通信模块的硬件标识符，安装组态完CMPtPRS422/485HF模块后，便可在机架上设备组态的“硬件ID”找到端口值；BAUD：选择数据传输速率，本例中选择默认值(9600)；PARrrY:选择奇偶校验，0无，1-奇校验，2-偶校验，本例中选择默认值(0)；F1.OW_CTR1.：选择流控制，本例中选择默认值(0)；RTS_ON_D1.Y：RTS接通延迟选择，本例中选择默认值(0)；RTS_OFF_D1.Y：RTS关断延迟选择，本例中选择默认值(0)；RESP_TO：响应超时，本例中选择默认值(IOO0);MB_DB：对函数ModbUSJaster背景数据块的引用，用于将初始化的结果与MODBUS主站进行关联,参数为背景数据块中的静态变态MBDB;DONE：如果上一个请求完成并没有错误，那么本例中的M3000.0输出为高电平“1”，并保持一个周期。ERRoR:如果上一个请求出错，那么本例中的M3000.1输出为高电平“1”，并保持一个周期。STATUS：错误代码，如果有错误存储在本例中的MW4000o最后，需要在在该数据背景块的静态变量中，将MODE参数设为4,表示使用半双工(RS-485)二线制模式。-N-IodbUS-Comm1.oadDBeModbusComm1.oadENENOcXM1.0'FirstScan"REQDONEoM3000.0'comm-1.aod- done274PORT9600BAUDERROR*XM3000.1<'comm-1.aod-err'0-PARITY0- F1.OW.CTRL0- RTS ON D1.YSTATUS'comm-1.aod-status"0-RTSOFFD1.Y1000RESPTOPB17.DBX24.0'Modbus-MBDBMaStejDB标DB一图2主站MODBUS通信模块参数初始化接着，继续调用函数ModbUSMaster,读取从站的数据，如图3所示。具体参数说明，REQ:发送请求，该参数为高电平信号“1”时，启动该模块，这里要注意，因为RS-485为半双工机制，如果读取多个从站参数时，应该编写一段轮询程序，轮流启动函数ModbusMaster,这样不会有冲突：MBADDR：读取从站的地址，本例中设定为2；MODE：0-读取，1-写入，本例只读取从站的参数，故设定为0：DTADDR：从站保持寄存器的首地址，根据西门子MODBUSRTU通讯模式对应的功能码及地址，这里设为40001；DATA1.EN：从站保持寄存器的数据长度，因为本例需要读取6个字。这里就设定为6；DTPTR：指向数据缓冲区的指针，该缓冲区用于存储MoDBUS从站读取的数据，本例将地址为2的电子凸轮40001-40006数据区域读出，存放在P1.C的35中。其余参数的含义与上文函数MOdbUS.COmm1.Oad的一致，就不在赘述。ENiXDB17'Modbus-MaSteJDB'ModbusMasterENODONE(XM3OOO.5'master-step2-doneREQMB ADDR0-MODE40001 DATA_ADDR6- DATA 1.ENBUSYtXM3000.6,master-step2-busPOB15.DBX30.0"master".电子凸轮数据1ERRORiXM3000.7master-step2-err'DA7A-PrIRSTATUSiMWK)04'master-ste p2- -status*图3主站通信程序将编译好的程序下载到P1.C后，监控相应的数据块，就会看到我们需要的从站数据已经读取到P1.C上。4结论本文所述的西门子S7-1500串行通信的应用对压机的智能制造有很大的提升,不仅能提高生产效率，也能满足客户数据采集的要求，集合MES系统，进一步夯实了“智能化、无人化”车间的基础。参考文献1 .SIMATICS7-1500/ET200MP自动化系统-系统手册国.北京：西门子(中国)有限公司，2014.2 .张书亭,杨建军,邹学礼.面向敏捷制造车间的制造执行系统研究J.电子技术应用,2000,12:2-4.3 .沈世斌.基于P1.C自由口通信的应用J.仪表技术与传感器,2004,9(12).4陈久松.基于RS485总线的分布式P1.C监控系统通讯设计J.自动化与仪器仪表，2012(1)：51-56.作者简介：沈盛阳（1986-）,男，工程师，从事闭式压力机电气设计研究，电话:。1 .开票信息1.1 单位名称：江苏扬力坚城锻压机床有限公司1.2税号：92688IG1.3 电话：1.4开户行名：农行祁江支行1.5开户账号：1074982联系地址2.1详细地址：号江苏扬力坚城锻压机床有限公司重型研究所2.2邮编：2251272.3联系人：沈盛阳，电话：作者简介：沈盛阳（1986-）,男，工程师，从事闭式压力机电气设计研究，电话:。
