    某项目幕墙设计施工方案.doc

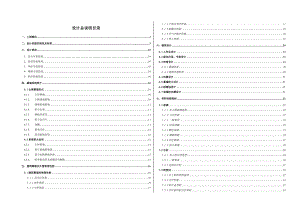

    设计总说明目录一、工程概况3二、设计依据的规范及标准3三、设计原则101、安全可靠原则102、造型美观原则103、环保节能原则104、维修方便原则105、经济性能原则10四、幕墙系统简介104.1主要幕墙形式104.1.1.石材幕墙104.1.2.主楼玻璃幕墙104.1.3.裙楼玻璃幕墙114.1.4.铝合金窗114.1.5.钢构件窗花114.1.6.铝合金百叶114.1.7.雨棚114.1.8.装饰灯柱124.1.9.屋顶装饰造型124.2系统要点说明124.2.1.石材幕墙124.2.2.客厅玻璃幕墙窗134.2.3.铝合金断桥隔热窗154.2.4.铝单板造型及雨棚吊顶铜板15五、建筑幕墙及外窗物理性能165.1建筑幕墙的物理性能165.1.1 抗风压性能165.1.2水密性能165.1.3气密性能175.1.4平面内变形性能175.1.5耐撞击性能185.1.6空气声隔声性能185.1.7热工性能19六、建筑设计206.1人性化设计206.2绿色环保、节能设计206.3防雷设计206.3.1幕墙防雷206.3.2建筑外窗防雷206.4抗震设计216.5幕墙防火设计216.6耐腐蚀设计216.7玻璃防自爆设计21七、材料性能指标227.1玻璃227.1.1 本工程玻璃选型227.1.2 力学性能227.1.3 一般要求227.1.4 浮法玻璃237.1.5钢化玻璃237.1.6 镀膜玻璃247.1.8夹层玻璃277.1.9 防火玻璃297.2石材307.2.1 本工程石材选型307.2.2 一般要求307.2.3花岗岩石材317.3铝型材327.3.1本工程铝型材选型327.3.2力学性能327.3.3铝合金型材327.3.4百叶窗用铝合金带材347.4金属板347.4.1本工程金属板选型347.4.2力学性能347.4.3铝单板357.4.4铝塑板367.5钢材387.5.1本工程钢材选型387.5.2力学性能387.5.3热浸镀锌层要求407.6密封材料417.6.1一般要求417.6.2环氧胶粘剂427.6.3弹性密封胶427.6.4硅酮结构密封胶437.6.5硅酮建筑密封胶437.6.6石材用建筑密封胶447.6.7彩色涂层钢板用建筑密封胶447.6.8幕墙玻璃接缝用密封胶457.6.9建筑门窗用密封胶条457.6.10建筑橡胶密封垫467.7保温防火材料477.7.1本工程保温材料选型477.7.2 一般要求47八、施工要求488.1.1一般说明488.1.2一般要求488.1.3施工组织设计48END.49某项目外幕墙工程设计总说明一、工程概况01 工程名称: 02 工程地点: 03 建设单位: 04 建筑设计单位: 05 幕墙顾问公司: 06 建筑高度: 07 建筑层数:08 主体结构形式: 09 建筑类别: 10 地面粗糙度类别: 11 建筑使用年限: 12 建筑耐火等级:13 抗震设防烈度: 14 建筑物防雷类别: 设计概述:本套方案以业主提供的幕墙招标图、技术说明、设计变更、答疑文件等为依据,充分、细致地考虑幕墙安装及使用功能进行方案补充设计。在认真研究原有幕墙设计图纸后,修改并补充了幕墙及保温施工节点图,另外补充了幕墙防雷做法图纸。二、设计依据的规范及标准1. 招标文件及答疑文件设计依据及规范适用参考备注业主提供的招标文件业主提供的招标图纸业主提供的答疑文件2. 建筑设计类设计依据及规范适用参考备注民用建筑设计通则GB50352-2005房屋建筑制图统一标准GB/T50001-2001建筑制图标准GB/T50104-2001建筑模数协调统一标准GBJ2-1986住宅建筑模数协调标准GB50100-2001关于幕墙设计和产品安全责任划分的通知京勘设管字(2000)第011号建筑设计防火规范GB50016-2006高层民用建筑设计防火规范GB50045-95(2005年版)民用建筑电气设计规范JGJ/T16-2008住宅设计规范GB50096-2011档案馆建筑设计规范JGJ25-2010图书馆建筑设计规范JGJ38-1999汽车客运站建筑设计规范JGJ60-1999体育建筑设计规范JGJ31-2003斜屋顶下可居住空间技术规程CECS123-2001老年人居住建筑设计标准GB/T50340-2003夏热冬冷地区居住建筑节能设计标准JGJ134-2010夏热冬暖地区居住建筑节能设计标准JGJ75-2003建筑内部装修设计防火规范GB50222-95(2001年版)建筑采光设计标准GB/T50033-2001民用建筑热工设计规范GB50176-1993民用建筑节能设计标准(采暖居住建筑部分)JGJ26-2010采暖通风与空气调节设计规范GB50019-2003智能建筑设计标准GB/T50314-2006民用建筑隔声设计规范GB50118-2010建筑物防雷设计规范GB50057-2010防静电工程技术规范DBJ08-83-2000建筑构造通用图集88J第二版3. 结构设计类设计依据及规范适用参考备注建筑结构制图标准GB/T50105-2010建筑结构可靠度设计统一标准GB50068-2001温室结构设计荷载GB/T18622-2002建筑结构荷载规范GB50009-2001(2006年版)型钢混凝土组合结构技术规程JGJ138-2001钢结构设计规范GB50017-2003冷弯薄壁型钢结构设计规范GB50018-2002工程抗震术语标准JGJ/T97-2010中国地震烈度表GB/T17742-2008地震震级的规定GB/T17740-1999中国地震动参数区划图GB18306-2001建筑抗震设防分类标准GB50223-2008建筑抗震设计规范GB50011-2010混凝土结构设计规范GB50010-2010高层建筑混凝土结构技术规程JGJ3-2010高层民用钢结构技术规程JGJ99-1998建筑结构设计术语和符号标准GB50083-1997网壳结构技术规程JGJ61-20034. 幕墙设计类设计依据及规范适用参考备注建筑幕墙GB/T21086-2007玻璃幕墙工程技术规范JGJ102-2003金属、石材幕墙工程技术规范JGJ133-2001点支式玻璃幕墙工程技术规程CECS127-2001全玻璃幕墙工程技术规程DBJ/CT014-2001建筑幕墙工程技术规程(玻璃幕墙分册)DBJ08-56-1996建筑玻璃采光顶JG/T231-2008建筑安全玻璃管理规定发改运行20032116号建筑玻璃应用技术规程JGJ113-2009玻璃幕墙光学性能GB/T18091-20005. 门窗设计类设计依据及规范适用参考备注建筑门窗扇开、关方向和开、关面的标志符号GB5825-1986铝合金门GB/T8478-2008铝合金窗GB/T8479-2003钢质防火窗GB16809-2008住宅建筑门窗应用技术规范DBJ01-79-2004铝合金门窗型材粉末静电喷涂涂层技术条件JG/T3045.1-1998铝合金门窗工程设计、施工及验收规范DBJ15-30-20026. 施工管理类设计依据及规范适用参考备注建设工程项目管理规范GB/T50326-2006建筑工程施工质量验收统一标准GB50300-2002建设工程施工现场供用电安全规范GB50194-1993建筑钢结构焊接技术规程JGJ81-2002钢筋焊接及验收规程JGJ18-2010建筑施工扣件式钢管脚手架安全技术规范(2002年版)JGJ1302011建筑机械使用安全技术规程JGJ33-2001、JGJ119-2001北京市建筑工程施工安全操作规程DBJ01-62-2002建筑工程冬期施工规程JGJ104-2011塔桅钢结构施工及验收规程CECS80-20067. 检测验收类设计依据及规范适用参考备注建筑工程施工质量验收统一标准GB50300-2002建筑防腐工程施工及验收规范GB50212-2002玻璃幕墙工程质量检验标准JGJ/T139-2001混凝土结构工程施工质量验收规范GB50204-2011智能建筑工程质量验收规范GB50339-2003建筑装饰装修工程质量验收规范GB50210-2002建筑幕墙气密、水密、抗风压变形性能检测方法GB/T15227-2007钢结构高强度螺栓连接技术规程JGJ82-2011钢结构工程施工质量验收规范GB50205-2001钢材力学及工艺性能试验取样规定GB2975-1998塑料门窗工程技术规程JGJ103-1996建筑幕墙抗震性能振动台试验方法GB/T18575-2001建筑幕墙平面内变形性能检测方法GB/T18250-2000金属材料 线材 反复弯曲试验方法GB/T238-2002建筑地面工程施工质量验收规范GB50209-2002屋面工程质量验收规范GB50207-2002建筑外窗保温性能分级及检测方法GB/T8484-2008建筑外窗空气声隔声性能分级及检测方法GB/T8485-2002建筑外窗采光性能分级及检测方法GB/T11976-2002建筑外窗抗风压性能分级及检测方法GB/T7106-2008硫化橡胶或热塑性橡胶撕裂强度的测定GB/T529-2008硫化橡胶或热塑性橡胶压入硬度试验方法GB/T531.1-2008硫化橡胶或热塑性橡胶压入硬度试验方法GB/T531.2-2009混凝土结构工程施工质量验收规范GB50204-2002金属材料 室温拉伸试验方法GB/T228-2010建筑密封材料试验方法 GB/T13477-2002建筑材料放射性核素限量GB6566-2010天然饰面板材试验方法GB/T9966-20018. 铝型材及铝板类设计依据及规范适用参考备注铝合金建筑型材GB/T5237.15237.5-2008铝及铝合金阳极氧化、阳极氧化膜的总规范 GB8013-2007变形铝及铝合金化学成分GB/T3190-2008铝及铝合金轧制板材GB3380-1997铝及铝合金彩色涂层板、带材YS/T431-2000铝塑复合板用带板YS/T432-2000铝及铝合金热挤压管 第一部分:无缝圆管GB/T4437.1-2003铝幕墙板 板基YS/T429.1-2000铝塑复合板GB/T17748-2008铝幕墙板 氟碳喷涂铝单板YS/T429.2-2000建筑铝型材阳极氧化、着色型材 GB/T5237.2-20049. 玻璃类设计依据及规范适用参考备注浮法玻璃GB11614-1999钢化玻璃GB/T9963-1998幕墙用钢化玻璃与半钢化玻璃GB17841-2008热弯玻璃JC/T915-2003普通平板玻璃GB4871-1995中空玻璃GB11944-2002防弹玻璃GB17840-1999建筑用安全玻璃 防火玻璃GB15763.1-2009夹层玻璃GB9962-1999夹丝玻璃JC/T433-1991镀膜玻璃 第一部分 阳光控制镀膜玻璃GB/T18915.1-2002镀膜玻璃 第二部分 低辐射镀膜玻璃GB/T18915.2-2002着色玻璃GB/T18701-2002建筑装饰用微晶玻璃JC/T872-2000压花玻璃JC/T511-200210. 钢材类设计依据及规范适用参考备注碳素结构钢GB/T700-2006优质碳素结构钢GB/T699-1999不锈钢棒GB/T1220-2007不锈钢冷加工钢棒GB/T4226-2009不锈钢冷扎钢板及钢带GB/T3280-2007不锈钢热扎钢板及钢带GB/T4237-2007低合金高强度结构钢GB/T1591-2008耐候结构钢GB4171-2008结构用冷弯空心型钢尺寸、外形、重量及允许偏差GB/T6728-2002结构用无缝钢管GB/T8162-2008高层建筑结构用钢板YB4104-2000预应力混凝土用钢绞线GB/T5224-2003热轧型钢GB/T 706-2008热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T709-2006热轧圆钢和方钢尺寸、外形、重量及允许偏差GB/T702-2008不锈钢丝绳GB/T9944-2002建筑用轻钢龙骨GB/T11981-2008结构用不锈钢无缝钢管GB/T14975-2002结构用高频焊接薄壁H型钢JG/T137-2001冷弯型钢GB/T6725-2008预应力筋用锚具、夹具和连接器GB/T14370-2007预应力筋用锚具、夹具和连接器应用技术规程JGJ85-201011. 花岗岩类设计依据及规范适用参考备注天然板石GB/T18600-2009天然花岗石建筑板材GB/T18601-2009天然花岗石荒料JC/T204-2001天然大理石荒料JC/T202-2001建筑材料发射性核素限量GB6566-2001干挂天然花岗石饰面建筑板材及其不锈钢配件JC830.1830.2-2005天然大理石建筑板材JC/T79-2001异型装饰石材JC/T847-1999天然饰面石材术语GB/T13890-2008干挂天然花岗石JC830-1998天然石材统一编号GB/T17670-2008建筑表面用有机硅防水剂JC/T902-200212. 橡胶及塑料制品类设计依据及规范适用参考备注硅酮建筑密封胶GB/T14683-2003建筑用硅酮结构密封胶GB16776-2005建筑窗用弹性密封剂JC485-1992聚硫建筑密封膏JC483-2006中空玻璃用弹性密封胶JC/T486-2001中空玻璃用丁基热熔密封胶JC/T914-2003 建筑门窗密封毛条技术条件JC/T635-1996丙烯酸酯建筑密封膏JC484-1992聚氨酯建筑密封胶JC/T482-2003 建筑密封材料试验方法GB/T13477.113477.20-2002混凝土建筑接缝用密封剂JC/T881-2001幕墙玻璃接缝用密封胶JC/T882-2001石材用建筑密封胶JC/T883-2001彩色涂层钢板用建筑密封胶JC/T884-2001建筑用防霉密封胶JC/T885-2001干挂石材幕墙用环氧胶粘剂JC887-200113. 建筑配件类设计依据及规范适用参考备注螺纹紧固件应力截面积和承载面积GB/T16823.1-1997紧固件机械性能自攻螺钉GB/T3098.5-2000紧固件机械性能 螺栓、螺钉和螺柱GB/T3098.1-2000紧固件机械性能 螺母 粗牙螺纹GB/T3098.2-2000紧固件机械性能 螺母 细牙螺纹GB/T3098.4-2000紧固件机械性能 不锈钢螺栓、螺钉、螺柱GB/T3098.6-2000紧固件机械性能 不锈钢 螺母GB/T3098.15-2000螺栓或螺钉和平垫圈组合件GB/T9074.1-2002栓接结构用紧固件GB/T18230.118230.7-2000射钉GB/T18981-2008紧固件机械性能 抽芯铆钉GB/T3098.19-2004封闭型平圆头抽芯铆钉GB/T12615.14-2004封闭型沉头抽芯铆钉GB/T12616.1-2004点支式玻璃幕墙支承装置JG138-2001紧固件术语铆钉GB/T3099-2004吊挂式玻璃幕墙支承装置JG139-2001紧固件公差 螺栓、螺钉、螺柱和螺母GB/T3103.1-200214. 防火保温材料类设计依据及规范适用参考备注绝热用岩棉、矿渣棉及其制品GB/T11835-2007绝热用挤塑聚苯乙烯泡沫塑料(XPS)GB/T10801.2-200215. 其它规范设计依据及规范适用参考备注城市区域噪声标准GB3096-2008环境空气质量标准GB3095-1996钢结构防火涂料GB14907-2002金属镀覆盖层钢铁制品热镀锌层技术要求及试验方法GB/T13912-2002金属和其他无机覆盖层热喷涂锌铝及其合金GB/T9793-1997建筑卷扬机GB/T1955-2008铝型材截面几何参数算法及计算机程序要求YS/T437-2009钛及钛合金板材GB/T3621-2007铜及铜合金板材GB/T2040-2008外墙无机建筑涂料JG/T26-2002建筑用铝型材、铝板氟碳涂层JG/T133-2000工程网络计划技术规程JGJ/T121-1999擦窗机GB19154-2003高处作业吊蓝GB19155-2003三、设计原则二次深化设计中,我们依据招标文件中的*楼和*楼外装幕墙方案图,并结合工程特点以及业主和咨询公司的招标答疑要求,对局部节点做法进行优化、改良、统一。具体遵循以下5个设计思路及原则:1、安全可靠原则在二次深化设计时,我们充分考虑在正常使用条件下的重力荷载、风荷载、雪荷载、地震作用、温度作用和主体结构位移等因素对幕墙的影响,设计安全系数完全满足工程的要求,符合满足国家的有关规范、规定。2、造型美观原则通过玻璃、石材、铝材、窗花等幕墙材料的结合应用,创造出幽雅、和谐、流畅的建筑品质,并通过工业化的节点处理,使所有的接头、拼缝、交接部位等均具有较高的工艺观赏性。3、环保节能原则设计完全满足节能、环保,贴近自然的要求。通过改善室内环境,提高热稳定性,降低室外噪音,提高保温隔热能力、节约能源,来树立良好环境形象和意识。4、维修方便原则设计的幕墙板块及各个部位可以自由拆卸与更换,且不影响正常使用。5、经济性能原则在具体节点做法中采用新技术、新思路、新做法,使幕墙形式不仅功能完善,而且成本低廉。四、幕墙系统简介4.1主要幕墙形式本工程外幕墙形式多样,涉及石材幕墙、玻璃幕墙、铝单板幕墙、铝合金外门窗工程、铝合金格栅百叶、屋顶大灯箱、装饰钢窗花、铜装饰板等。4.1.1. 石材幕墙在建筑物的东西南北面均大面积采用石材幕墙。龙骨采用镀锌钢方管和角钢,埋件为板式预埋且已由土建单位埋设完毕,挂件采用铝合金挂件对形式,6mm胶缝,石材内部土建结构梁柱和后砌墙外侧设置85mm厚保温岩棉,并且外敷防水抗裂砂浆。位置:东西南北面标高-0.600m至122.500m。具体形式: 大面石材幕墙采用铝合金挂件对,局部吊顶石材采用不锈钢背栓和铝合金挂件对,密闭系统。石材幕墙转角处,无论是采用两块石材拼接成45º角倒角形式或者是采用两块石材互相搭接的方式,在转角处都应做2mm x 2mm x 45º的倒角处理。材料:在建筑物的裙楼部位石材均采用25mm厚的水洗面金钻麻石材,在主楼部位和屋顶部位石材均采用30mm厚背面使用胶粘玻璃纤维网的荔枝面黄金麻石材。4.1.2. 主楼玻璃幕墙构造:框架式铝型材,隔热断桥铝合金明框幕墙,埋件为板式预埋且已由土建单位埋设完毕; 位置:主楼1-66轴立面8-26轴,41-59轴和标高在76.000m至88.800m的部位。最大分格尺寸: 3050x2140mm(详见图纸)玻璃类型: 8+12A+6+1.52pvb+6mm 钢化中空Low-E玻璃,颜色由建筑师及甲方最终确定。相关参数见材料章节。层间幕墙玻璃为 6+12A+6mm钢化中空Low-E玻璃,相关参数见材料章节。颜色由建筑师及甲方最终确定。开启扇部位的玻璃为6+9A+6+9A+6mm 钢化双中空Low-E玻璃铝型材表面处理:氟碳喷涂,颜色由建筑师及甲方最终确定,要求见材料章节。4.1.3. 裙楼玻璃幕墙构造:框架式铝型材,隔热断桥铝合金明框幕墙,埋件为板式预埋且已由土建单位埋设完毕; 位置:裙楼1-66轴立面中17-50轴,标高在-0.600m至5.600m的部位。最大分格尺寸:3470x2125mm(详见图纸)玻璃类型:8+9A+8+9A+8mm 钢化双中空Low-E玻璃,颜色由建筑师及甲方最终确定。相关参数见材料章节。铝型材表面处理:氟碳喷涂,颜色由建筑师及甲方最终确定,要求见材料章节。4.1.4. 铝合金窗构造:初客厅大窗外均为隔热断铝合金中空玻璃门窗;位置:建筑物的东南西北立面中 标高在-0.600m至102.650m的部位。最大标准分格尺寸:7050x2200mm(详见图纸)玻璃类型:固定窗玻璃为8+12A+6+1.52PVB+6 钢化中空Low-E玻璃,颜色由建筑师及甲方最终确定。相关参数见材料章节。开启扇部位的玻璃为6+9A+6+9A+6mm 钢化双中空Low-E玻璃铝型材表面处理:氟碳喷涂,颜色由建筑师及甲方最终确定,要求见材料章节。所有铝合金窗窗洞口采用3道防水措施,第一道为耐候密封胶,第二第三道为自粘性三元乙丙胶板,与主体结构和保温外防水层至少保证100mm搭接量,并在室内侧设置隔汽防潮层,详见图纸。4.1.5. 钢构件窗花构造:钢构架窗花,用钢管焊接而成,外喷氟碳漆位置:1-66轴立面中 轴线在32-35轴标高在8.800m至88.800m的部位。 66-1轴立面中 轴线在36-31轴标高在8.800m至88.800m的部位。典型分格尺寸:2960x5400mm(详见图纸)4700x5400mm(详见图纸)钢材:氟碳喷漆,表面颜色由建筑师及甲方最终确定,要求见材料章节。4.1.6. 铝合金百叶位置:66-1轴立面中在53-47轴,20-14轴标高在0.000m至100.50m的部位。典型分格尺寸:1450x2200mm(详见图纸)铝百叶:百叶表面处理方式由建筑师和甲方最终确定,百叶后部应有不锈钢防虫网。4.1.7. 雨棚位置:1-66轴立面中在8-17轴,50-59轴标高在0.000m至5.600m的部位。构造:雨棚的顶部为石材饰面背栓式连接做法,吊顶为铜板饰面。雨棚内部的结构采用钢桁架的受力结构。并采用有组织的排水形式。典型分格尺寸:1500x1500mm(详见图纸)材料: 石材为25mm厚,雨棚部位石材均采用水洗面石材钢材:热镀锌处理。铜板:1.5mm厚紫铜板,表面透明氟碳罩面漆。4.1.8. 装饰灯柱位置:在建筑物109.75m标高的部位,此次仅招标顶楼大灯箱,小灯箱及大小灯箱内部灯具配线不在此次招标范围内。典型分格尺寸:(详见图纸)构造:采用6mm厚的pc板和铝合金型材构成的装饰灯柱。铝型材表面处理:氟碳喷涂,颜色由建筑师及甲方最终确定,要求见材料章节。4.1.9. 屋顶装饰造型位置: 在建筑物屋顶标高100.50m至122.50m的部位。典型分格尺寸:(详见图纸)构造:采用3mm厚的铝单板和荔枝面石材为饰面,石材采用背栓的做法。铝单板:表面为仿铜处理,要求见材料章节。石材:30mm厚,50mm厚荔枝面石材铝型材表面处理:氟碳喷涂,颜色由建筑师及甲方最终确定,要求见材料章节。4.2系统要点说明4.2.1. 石材幕墙该形式幕墙面板均采用花岗岩,具体颜色及表面处理形式待建筑师和业主封样确定。石材面板采用不锈钢背栓和可调节铝合金挂件对系统固定连接,主龙骨采用热浸镀锌方钢管,次龙骨采用热浸镀锌角钢。石材幕墙后土建结构外侧采用85mm厚保温岩棉板作为保温系统。防火系统采用100mm厚防火岩棉,外包1.5mm厚镀锌钢板,接缝处注防火密封胶。本系统主要特点如下:1、立柱与主体结构之间采用螺栓连接,通过三维调整消除主体结构施工误差的不利影响;2、本系统采用镀锌方钢作为立柱,采用镀锌角钢作为横梁,不仅惯性矩大,抗变形能力强,而且采购方便、成本较低,施工也很方便;3、可调节铝合金挂件对系统具有前后调节的长圆孔,可有效地保证石材幕墙表面的平整度,并使得石材面板安装、拆换更方便、快捷;4、挂件通过改性环氧胶粘剂可靠地粘接,固化速度快(初凝30min),固化后有一定弹性;5、花岗岩通过厚度不小于3mm硬质PVC垫块将自重传递到挂件上,避免刚性接触;6、本系统采用石材用建筑密封胶进行有效的密封,具有较高的密封性能;7、窗上下檐口异形石材做法优化为平板做法,在确保材料安全石材幕墙纵剖标准节点1石材幕墙纵剖标准节点24.2.2. 客厅玻璃幕墙窗因客厅外窗尺寸较大,故横梁及立柱统一采用83系列明框隔热断桥铝合金型材。铝型材室内、外侧可见表面采用氟碳喷涂,不可见铝型材表面采用阳极氧化;具体颜色待建筑师和业主封样确定。窗口四边封堵采用100mm厚防火岩棉,外包1.5mm厚镀锌钢板,接缝处注防火密封胶。玻璃面板可以自由拆换。本系统主要特点如下:1、立柱与主体结构之间采用螺栓连接,通过三维调整消除主体结构施工误差的不利影响;2、立柱及横梁采用统一形式截面,并采用闭口铝合金型材,具有较强的抗弯曲及抗扭转能力,能满足大分格幕墙的需要;3、横梁与立柱间采用闭口铝合金插芯式连接角码,并通过多点式不锈钢弹销连接,具有较强的传力能力及抗横梁扭转的能力,既方便横梁安装又确保型材外观整洁、美观;4、板块通过不锈钢螺钉与铝合金压板与骨架连接,使板块与骨架间处于活动连接状态,保证板块具有较好的变形能;6、不同金属的接触面使用绝缘垫片以防止双金属腐蚀,横梁与立柱接触处均加设胶条,避免幕墙系统在风荷载下的微小变形产生金属摩擦噪音;7、开启扇及固定玻璃面板周边均采用3道密封措施,确保整体幕墙系统尘密、水密、气密和保温的良好效果;8、明框铝合金立柱及横梁均采用隔热断桥形式,可更好保障幕墙窗的保温性能;该幕墙标准节点如下图所示:77米以下客厅幕墙窗横剖标准节点77米以下客厅幕墙窗纵剖标准节点77米以上客厅幕墙窗横剖标准节点77米以上客厅幕墙窗纵剖标准节点4.2.3. 铝合金断桥隔热窗开启扇玻璃采用6+9A+6+9A+6钢化中空Low-e玻璃,固定扇玻璃采用8+12A+6+1.52PVB+6钢化夹胶中空Low-e玻璃,铝型材表面氟碳喷涂处理。窗料铝型材设计采用65系列穿条式断桥隔热形式。中挺跨度大的位置采用加强中挺,保证足够的强度。开启扇为上悬外开。此系统具有以下优点:1.边框、中梃采用分离式设计,满足开启外开方式的通用性;2.采用尼龙66加25%玻璃纤维(PA66GF25)作为框扇隔热材料,具有较高的隔热性能;3.开启扇玻璃和固定玻璃位于同一平面内,确保没有视觉差别;4.所有玻璃都采用室内侧压条固定,保证玻璃安装更换方便,且具有较高的安全性;5.中梃组装采用“T”型角码和铝角码相配合的组装方式,利用型材之间配合传力;6.所有框、扇采用双角码挤角的方式进行组装,具有较高的连接强度;7.开启扇内侧采用双道邵氏硬度为40±5的三元乙丙胶条进行干密封,同时在外侧下部设有排水孔,两侧上部设有气压平衡孔。8. 转角处及竖向中挺铝型材内腔加设钢材内衬,可充分确保高层建筑大尺寸窗使用安全。铝合金隔热断桥窗横剖标准节点铝合金隔热断桥窗转角横剖节点4.2.4. 铝单板造型及雨棚吊顶铜板铝单板采用3mm厚轧制铝单板,基材材质为3003-H24(表面经喷漆固化处理后,状态为H44),铝板可视表面氟碳喷涂,三涂处理,涂膜平均厚度40m,具体颜色待建筑师和业主封样确定。雨棚吊顶铜板采用1.5mm厚铜板,可视外表面采用透明氟碳喷涂。板材采用定距铝角码和压块固定,并由密封胶和泡沫棒组成闭缝系统,龙骨采用热浸镀锌型钢。本系统主要特点如下: 1、铝单板上的固定角码上开有长条孔,铝板四周处于活动状态,能够消除铝板在热胀冷缩下所产生的应力。2、因铝板四周处于活动状态,所以当夏季高温铝板热膨胀时,可避免铝单板大量鼓包,凹凸不平,从而破坏了立面形象。五、建筑幕墙及外窗物理性能5.1建筑幕墙的物理性能幕墙的物理性能等级是依据建筑物所在的地区的地理、气候条件、建筑物高度、体型、环境以及建筑物的重要性等,并结合招标文件中的具体规定而选定的,其分级符合国家现行规范建筑幕墙GB/T 21086-2007的规定。5.1.1 抗风压性能本工程幕墙的风压变形性能等级取为4级根据建筑结构荷载规范(2006年版)GB50009-2001计算各个部位的风压标准值,确定建筑幕墙的抗风压性能分级指标值P3,计算过程详计算书,计算得最大风荷载标准值为:2.26KN/M2按照建筑幕墙GB/T21086-2007第5.1.1条的规定,建筑幕墙的抗风压性能分级标准如下表所示。建筑幕墙抗风压性能分级表分级代号123456789分级指标值P3(kPa)1.0P31.51.5P32.02.0P32.52.5P33.03.0P33.53.5P34.04.0P34.54.5P35.0P35.0注1:9级时需同时标注P3测试值。如:属9级(5.5kPa)注2:分级指标值P3为正、负风压测试值绝对值的较小值。P3为建筑幕墙抗风压性能分级指标,其取值不小于wk,且不小于1.0 kPa,在P3作用下,幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。支承结构类型相对挠度(L跨度)绝对挠度(mm)构件式玻璃幕墙/单元式幕墙铝合金型材L/18020(30)
