    某高层施工组织设计.doc

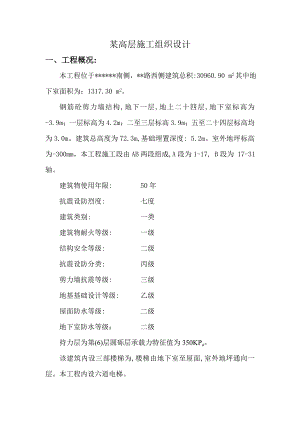

    某高层施工组织设计一、工程概况:本工程位于*南侧,*路西侧建筑总积:30960.90 m2其中地下室面积为:1317.30 m2。 钢筋砼剪力墙结构,地下一层,地上二十四层,地下室标高为-3.9m;一层标高为4.2m;二至三层标高3.9m;五至二十四层标高均为3.0m。建筑总高度为72.3m,基础埋置深度: 5.2m。室外地坪标高为-300mm,本工程施工段由AB两段组成,A段为1-17, B段为 17-31轴。建筑物使用年限: 50年抗震设防烈度: 七度建筑类别: 一类 建筑物耐火等级: 一级结构安全等级: 二级抗震设防分类: 丙级剪力墙抗震等级: 三级地基基础设计等级: 乙级屋面防水等级: 二级地下室防水等级: 二级持力层为第(6)层圆砾层承载力特征值为350KPa。该建筑内设三部楼梯为,楼梯由地下室至屋面,室外地坪通向一层。本工程内设六道电梯。 (二)结构设计:1、(1)、基础:1300厚S6C35筏板基础。地下室结构:外墙为35mm、电梯井墙为钢筋砼剪力墙、墙厚为200(240),240(电梯井)中间为全现浇钢筋砼框架、柱截面尺寸为200×400,外墙为砖墙.本工程设置一道后浇带,后浇带宽度为800,后浇带高度1.3m止.在在该建筑的16-17轴之间和30-31轴之间。2、结构:钢筋砼剪力墙结构,框架梁、柱均为矩形截面,填充墙为加气砼砌块。3、砼强度等级: 砼强度等级:基础垫层为C10, 筏板为S6C35,基础顶至十层墙、柱、板、梁各层均为C35,十一层至屋面墙、柱、板、梁均为C30,楼梯、构造柱为C25。4、砼保护层厚度:30mm (三)防水:(1)基础底板防水层(从下至上)基础垫层、1:2.5水泥砂浆找平层,4厚SBS卷材防水层、50厚C20细石砼防水保护层.(2)地下室外墙防水层(从里到外)钢筋砼外墙,1:2.5水泥砂浆找平层,4mm厚SBS改性沥青卷材防水层、120厚砖墙防水保护层.(3)多水房间防水层:2厚聚氨脂涂料防水.(4)屋面防水:(1)地下室防水为两道;第一道为:底板及外墙防水混凝土自防水,防水等级为S6;第一道为:APP防水卷材4mm厚。(2)卫生间防水做法:卫生间内隔墙底部做250高素混凝土礅台,2mm厚聚氨脂涂料防水。(3)屋面防水层为两道3mmSBS卷材防水层。 (四)装饰装修:(1)、室外台阶:水泥台阶(做法详见台2)。(2)、外墙面:挂贴花岗岩石墙面(做法详见外31)用于商业部分;喷涂料墙面(做法详见外15)其它所有外墙面。(3)、地面:铺地砖地面(做法详见地28)一商业;水泥砂浆地面(做法详见地4)地下室其它房间及一层库房。(4)、楼面:水泥砂浆抹面(做法详见楼3)电梯机房、楼梯前室设备间;铺地砖楼面(做法详见楼39)商业部分;地板辐射采暖铺地砖楼面(做法详见楼59)住宅公共走道和客厅,餐厅、卧室带洗衣机阳台。(5)、内墙:水泥砂浆墙面,内3/4用于地下室、水箱、电梯机房、管道井、配电室、厨房卫生间,;混合砂浆墙面,6/8用于电梯前室,公共走廊、客厅、餐厅、卧室、阳台。(6)、顶棚:粘贴岩棉板保温顶棚(陕2007J13棚3W1)地下室,住宅商业;板底抹水泥砂浆顶棚(做法详见棚5)用于电梯机房、管道井、配电室、厨房卫生间;板底抹混合砂浆顶棚(做法详见棚4)用于电梯前室、公共走道、住宅除厨房、卫生间外所有房间。(7)、油漆:调和漆(木材面)(做法详见油6)用于所有木门窗及木隔断;调和漆(金属面)(做法详见油23)用于所有金属构件(8)、门窗:木门,塑钢推拉门,塑钢推拉窗,铝合金窗,铝合金门甲级防火,电子对讲防盗门,电动卷帘门。本工程由宝鸡市建筑设计研究院设计,宝鸡市华盛实业有限公司建设,陕西三秦工程监理有限责任公司监理,宝鸡市明达住宅建筑有限公司合同工期为 天: 年 月 日开工, 年 月 日年竣二、编制依据:1、宝鸡市建筑施工图、结构施工图、相关标准图集及图纸会审纪要.2、建设单位提供的施工总平面图、水源、电源.3、宝鸡市明达住宅建筑有限公司综合管理手册QB/SRJ-Z01-20034、宝鸡市明达住宅建筑有限公司综合管理体系程序文件QB/SRJ-Z201-QB/SRJ-Z227.5、宝鸡市明达住宅建筑有限公司综合管理体支持性文件QB/SRJ-Z301-ZW/SRJ-Z332.6、宝鸡市明达住宅建筑有限公司现有的机械设备、技术力量及多年积累的同类工程施工经验.7、国家现行施工规范、操作规程及验收标准:建筑地基基础工程施工质量验收规范 GB50202-2002砼结构工程施工质量验收规范 GB50204-2002砌体工程施工质量验收规范 GB50203-2002建筑地面工程施工质量验收规范 GB50209-2002建筑装饰装修工程质量验收规范 GB50210-2001屋面工程质量验收规范 GB50207-2002民用建筑工程室内环境污染控制规范 GB50325-2001建筑分项工程工艺标准(北京市建工集团)第二版建筑工程冬季施工规范 JGJ104-97建筑工程项目管理规范 GB/T50326-2001钢筋焊接及验收规范 JGJ18-2003建筑工程安全检查标准 JGJ59-99施工现场临时用电安全技术规范 JGJ46-88建筑机械安全使用规范 JG33-86建筑物高处作业安全技术规范 JGJ80-2001建筑施工扣件试钢管脚手架安全技术规范 JGJ130-2001建筑工程施工质量验收统一标准 GB50300-2001建筑给排水及采暖工程施工质量验收规范 GB50242-2002工业金属管道工程施工及验收规范 GB50235-97机械设备安装工程施工及验收规范 GB50231-98电气装置安装工程电气设备交接试验标准 GB50150-91电气装置安装工程电缆线路施工及验收规范 GB50168-92电气装置安装工程接地装置施工及验收规范 GB50169-92电气装置安装工程底压电器施工及验收规范 GB-50254-96建筑电气工程施工质量验收规范 GB50303-2002建筑与建筑群综合布线系统工程施工验收规范 CECS89、97建筑工程文件归档整理规范 GB/T50328-2001陕西省建筑工程施工质量验收配套表格使用指南地下防水工程质量验收规范 GB50208-2002通风空调工程施工及验收规范 GB50243-2002砌体现场检测技术标准 GB/T50315-2000工程测量规范 GB50026-93地下工程防水技术规范 GB50108-2001建设工程施工现场供用电安全规范 GB50104-93给排水管道工程施工及验收规范 GB50268-97高层建筑相形与筏形基础技术规范 JGJ6-99城市测量规范 CJJ8-99建筑变形测量规范 JGJ/T8-97建筑排水硬聚氯乙烯管道工程技术规范 CJJ/T29-98城市道路和建筑物无障得设计规范 JGJ50-2001城镇供热系统安全运行技术规范 CJJ/T88-2000建筑机械使用安全技术规范 JGJ33-2001普通砼配合比设计规范 JGJ55-2000建筑施工安全检查标准 JGJ59-99砌筑砂浆配合比设计规范 JGJ98-2000建筑基坑支护技术规程 JGJ120-99工程网络计划设计规程 JGJ/T121-99外墙饰面砖工程施工及验收规程 JGJ126-2000建筑施工扣件式钢管脚手架安全技术规程 JGJ130-2001钢筋焊接接头试验方法标准 JGJ/T27-2001三、项目经理部组成(一)、项目经理部设置及人员组成本工程由宝鸡市明达住宅建筑有限公司承建,按照宝鸡市明达住宅建筑有限公司综合管理手册、27个综合管理体系持性文件实施管理。项目部领导班子由李宝生、劳全福、李汉平、杨学亮、何宝峰等。基础及主体结构工程由本单位进行承包,防水工程进行工程分承包,其它分项工程由本单位职工自行完成。项目管理班子在公司的领导下,主动接受监理单位监督,与建设单位良好的配合,负责对本工程的安全、质量、工期、成本进行有效的控制,对各生产要素实施全过程的动态管理。(二)项目经理部组织机构项目经理组织机构图见附表1。根据组织机构图,项目部建立岗位主任制,互相配合,齐心协力,各负其责。四、施工部署及现场总平面布置(一)、总体原则严格遵守中华人民共和国建筑法、中华人民共和国合同法、中华人民共和国安全法、中华人民共和国环境保护法、建筑工程质量管理条例等国家法律、法令和地方法规.重合同、守信誉、科学组织、严格管理、精心施工、创建文明工地.坚持以质量求生存,以速度求信誉,以管理求效,以科学求发展,为我市的繁荣和发展做出贡献.(二)、施工段的划分为确保该工程施工期、工序搭接合理,使劳动力、机械、资源配达到最佳效果,地下室基础及地下室结构以后浇带为界分为两个施工流水段,由东至西分别为、段.主体施工阶段以(16(17)轴间的后浇带为界分成两个施工段。基础部分由东至西进行流水施工,主体部分A、B段立体交叉流水施工.砼加气块砌筑工程根据主体结构形象进度穿插进行.主体结构四层施工时,即可进行地下室的砼加气块砌筑工程,但应保证该分项工程的连续性. 砼加气块砌筑工程可按每层为一施工段,从下至上流水施工.装饰装修工程阶段,每一段按楼层组织平面立体交叉作业施工.(三)、总体施工部署本工程包括地下室基础、地下室结构、地上主体结构、围护结构、屋面、装饰装修、楼地面、门窗、安装等内容,其总的部署原则为:先地下,后地上;先结构,后围护;先主体,后装修;主体结构施工阶段安装应主动配合土建,装修施工阶段应及时沟通,良好配合,土建与安装工程施工相互穿插进行.根据本建筑的设计特点及本工程的工期要求,地下室外墙防水、基础及房心回填土。(四)施工顺序:机械大开挖人工清坑及平整砼垫层底板防水层底板防水保护层筏基定位放线地下室框剪结构主体框剪结构围护结构屋面工程门窗安装内粉地面外墙抹灰门窗扇安装油、玻涂料室外工程竣工验收.(五)、现场施工平面布置:施工现场的布置按照建筑施工安全检查标准(JGJ59-99)结合陕西省文明工地检查(验收)表具体要求进行实施.根据建设单位给定的施工平面图范围,(现场平面布置尺寸 m2)本工程现场平面分东、南、西三个区域布置, 东为卫生间。西面为大门,南面门卫室、库房、保管室、办公室,砼搅拌站、砂、石料场设塔吊、钢筋棚、临时设施及机械,以上三个区域的临时设施平面位置详见附图1施工平面布置图. 五、施工进度计划及措施(一)、施工进度计划本工程合同工期为 天:200 年 月 日开工,200 年 月 日竣工,为了确保按期完成施工任务,将整个工程施工进度划分为六个阶段:第一阶段为土方开挖、基抗护坡、基抗降水及地基处理施工:200 年月 日 月 日、 天。第二阶段为地下室筏板及地下室框架主体结构工程施工:200 年 月日200 年 月 日、 天。第三阶段为±0.000以上框架主体结构施工,200 年 月 日 月 日、 天。第四阶段为屋面工程200 年 月 日 月日、 天。第五阶段为室外装饰装修工程施工;200 年 月 日前。第六阶段为室内外零星工程施工及修补收尾、竣工、验收。200 年月 日前全部完成,各分部分项工程形象进度详见附图2。(二)、工期保证措施1、组织保证措施(1)、该工程为长安杯工程,我单位安排管理过硬、技术含量高、团结协作好的宝鸡市明达住宅建筑公司承建。该经理部有着丰富的施工经验和较高的管理水平,特别是近年来以优质快速、对用户诚实守信、对质量精益求精、管理严格、科学施工而赢得了良好的社会信誉。选择该工程项目经理部,是我公司保证工期及质量的首要条件。(2)、编制科学合理的施工进度计划,严格按照施工网络设计组织施工,以确保该工期按期竣工交付使用。(3)、科学地组织平面流水立体交叉施工,使各分部分项工程在时间上、工序、人力安排。(4)、建立完善的管理制度和岗位责任制,抓好施工过程的各个环节,减少和杜绝返工浪费,提高劳动生产率。(5)、抓好配套生产,创造施工条件,保证连续作业。对施工中需要的材料、劳动力、机械、构配件均由主管部门按进度要求提前准备解决,做到一切围绕工程转,一切围着工程干。(6)、实行工期责任考核制,进场后将目标总工期详细分解,实行阶段性工期控制把计划落实到施工班组。实行奖惩责任制,加快工程进度。(7)、由生产经理主持经常召开碰头会,及时解决处理施工中存在的问题。2、资金保证措施该工程在施工过程中,项目财政部门及时编制现金使用计划及财 成本计划,确保专款专用,为本工程准备足够的流动资金,使其不因资金问题影响进度。3、材料保证措施(1)、按工程进度及材料计划及时采购满足工程所需的各种原材料,确保各个阶段的材料供应。外加工构件提早对外委托加工,按需及时组织进场。(2)遵守我公司的材料管理制度,保证施工阶段原材料、半成品的质量,不合格产品严禁进入施工现场。4、劳动力保证措施(1)、根据劳动力计划,及时落实各施工阶段不同工种劳动力的需求。 (2)、加强劳动力的组织、调配,做好节假日期间的劳动力安排,保证在此期间的施工顺利进行。(3)、合理的使用施工队伍,确保农忙季节正常施工。我司除了有自己的施工队伍外,公司人力资源部还建立有合格劳务供方名录,有长期合作、技术水平高、训练有素的作业队伍,可以确保该工程不同季节劳动力的需求。5、机械设备保证措施(1)、选用先进的施工机械设备,提高劳动生产率。(2)、配备技术熟练的维修人员,对机械进行定期维修、保养,以保证机械设备正常运转,满足施工需要。六、施工方案:1、脚手架工程本工程外架采用普通落地式双排钢管脚手架,外架与主体拉接固定.内墙砌体采用单排钢管脚手架,内粉采用搭设钢管架.框架柱支撑加固 采用满堂钢管架;框架梁采用双排钢管承重架支设;现浇板承重架采用满堂钢管架,四层以上采用悬挑式脚手架,安全设施按不同部位使用平、立、张网、密目安全防护网、围拦、挡板、护棚及隔离棚布等围护.2、模板工程主体结构采用北京大板,顶板采用多层胶合板加工制作。确保砼构件尺寸准确,保证砼浇灌质量及观感要求。3、钢筋工程所有钢筋均采用机制手绑,现场成型的方法施工。16以上竖向钢筋采用电渣压力焊连接,水平钢筋采用闪光对焊及直螺纹连接,不能满足上述连接要求的钢筋接头全部采用绑扎连接。4、砼工程 本工程砼全部采用泵送商品砼的方法施工。5、施工测量 建筑物轴线控制及竖向标高传递分别采用一台激光经纬仪、一台激光测距仪及一台精密水准仪。6、主要施工机械 砼运输采用一台砼输送泵,主体施工阶段采用塔吊一台、垂直运输一台、装饰装修阶段采用垂直运输两台,其它小型机械详见附表2(施工机械计划一览表)。七、施工准备 1、技术准备 (1)、人员进场后先会同有关单位搞好现场城建定位测量接收工作。按设计图纸做好测量控制和基准点的设置,按规划位置进行工程定位放线。(2)、组织有关人员熟悉图纸,了解设计意图,参加图纸会审;编制施工预算及工料分析,提出半成品委托加工计划。收集施工所需技术资料,准备好各种施工测量及检测仪器、工具。(3)、组织公司有关部门及项目部共同对该工程进行施工组织设计及质量的规划。确定该工程工期、质量、安全等目标及该工程在施工过程中的特殊及关键过程,针对本工程的特点及难点,商定出切实可行的解决办法。最终根据规划的结果编制该工程的施工组织设计、质量计划及关键过程的作业指导书。项目部技术组编制分项(专项)施工方案。(4)、项目部技术负责人向施工员、技术员、质检员、安全员、班组长针对分部分项工程施工工艺、技术措施、规范和规定要求、质量标准、新工艺等作详细的书面交底,作到人人心只有数。施工前的技术交底,执行技术交底管理规定ZW/SRJ-Z319。(5)、做好本工程关键过程技术准备工作,执行我司QB/SRJ-Z208生产和服务提供控制程序。在工程开工前,对参加施工的人员要根据关键过程作业指导书所针对的结构具体操作部位、关键部位的施工难点、操作要点、质量要求及注意事项进行技术交底。(6)、做好材料试验准备工作,建立现场标准养护室(养护箱)和同条件养护点,所采用的新工艺、新技术的可行性,作出实施计划。2、物资及机具准备(1)、物质准备 根据网络计划安排,编制各项材料用量计划,由公司或项目部按施工所需分批分段组织提前进场。对各种材料的入库、保管和出库制订完善的管理办法,同时加强防盗,防火的管理。我公司生产部门及时配合办理委托有关构件采购加工事务,为施工按时完成创建好的物质条件。对施工所需的钢化周转材料由专职钢化人员提供计划,公司钢化租赁站按所需规格、数量充足供应。(2)、施工机具、设备 本工程计划投入的主要施工机械有:土方工程机械、砼工程机械、钢筋加工机械、垂直运输机械等,项目部应按工程施工及机械设备需用情况提前做出进场计划及需用申请,由公司动力部门协商解决机械租赁及进场等问题,负责机械的保养维修等工作.3、施工现场准备平整施工场地,做好场地排水坡度及水沟,按施工平面布置图合理安排材料、机具的堆放地点及临建设施的位置,布置好用水、用电路,硬化砂、石场地及施工道路,保证雨季正常施工。(1)、施工用水:按照施工平面图,埋设用水管道。利用现场水源接出两路50临时供水主管。其中一路供入职工生活区,解决现场职工生活用水;另一路接至施工生产区以解决现场生产及消防用水。另外在施工现场修筑一坐蓄水池,确保底压供水及停水时施工用水的需要。现场施工污水排放经沉淀后排入污水管网中,严禁楼层及施工现场污水乱流或直排入管网中。(见平面布置图)(2)、施工用电:线路铺设采用三相五线制供电,三级供电两级保护,电线选择BX型铜芯橡皮线50mm2。布线方式采用喑埋方式,埋深为600mm。现场设总配电室,配电室内安装定型配电柜,各用电设备安装一闸一保,钢筋棚设一个400A的分配电箱。进入楼内的电缆采用25mm2铜芯电缆,电缆用钢管保护接入楼内分配电箱中,每一段设置一个分配电箱。所有用电设备必须接零,装漏电保护装置,每班设电工值班。具体走向见平面图。为了确保工程进度施工的连续性,现场应配备100K发电机组一台,以备停电时满足基础、主体及装饰工程机械设备用电的基本要求.八、主要分项工程施工方法为了确保工程质量达到长安杯标准、创建省级结构规范主体、创建省级新技术规范工程、施工无重大安全事故、工程如期完工及创建省级文明工地等目标。根据该工程施工特点,特对以下主要分部分项工程施工方法及技术措施提出具体要求:(一)、主要分部工程施工顺序:1、地基及地下室基础工程施工工序: 土方机械大开挖(人工配合修整边坡)基坑降水基坑支护基坑验槽浇筑砼垫层水泥砂浆找平层底板防水层防水保护层筏基定位放线筏基钢筋筏基模板砼浇筑砼养护。 2、地下室主体结构施工顺序:剪力墙、柱钢筋支架搭设剪力墙、柱模板浇筑砼砼养护满堂支撑架搭设一层梁板模板一层梁板钢筋一层梁板砼砼养护支掌架及模板拆除地下室外墙防水层地下室内墙砌体室内外回填土。3、主体结构施工顺序:测量放线内外架搭设剪力墙、柱钢筋绑扎剪力墙、柱模板剪力墙、柱砼剪力墙、柱砼养护框架梁、板模板框架梁板钢筋绑扎框架梁板砼浇筑框架梁板砼养护梁板砼拆模。4、装修工程施工顺序室内:弹+500标高控制线(按建筑地面标高计)立门窗口内墙面抹灰楼地面涂料门窗扇安装油漆、玻璃修理、收尾。室外:外脚手架块料面层脚手架拆除室外散水及台阶。5、屋面工程施工顺序基层处理找坡层保温层找平层涂料防水层水泥砂浆隔离层卷材防水层淋水试验水泥砂浆找平层保护层。(二)、主要分部分项工程施工方法1、地基及基础工程(1)、土方开挖 本工程基础采用1台WK-230B型铲挖掘机配,一台装栽机进行土方大开挖,将挖出的好土及杂土分别堆放在建设单位指定的地方,开挖深度为5.2 m,开挖路线由东向西进行,(由自然地平 -300 - m),一次开挖。进行人工清坑。开挖坡度按 1:0.65 m放坡,人工配合修理边坡,基底开挖范围按基坑开挖预留 30 cm,宽度进行人工修整。人工修整时,随着机械开挖的进程,从坡顶到坡脚依次被机械扰动的土层及坡度达不到的地方清理削掉。基坑开挖至设计高后,应对基坑进行普探,提出成果图,如普探合格,应及时同设计单位、地质戡探单位、建设单位、监理单位及质检部门共同验收,如遇洞穴,墓坑及不符合持力层要求土层等现象,应由参加验收单位共同提出处理方案,如怀疑地基不符合设计要求者,必须做地基静载试验,经静载试验合格,问题坑已经处理,经有关单位签字认可、盖章后,方可进行下道工序地施工。(2)、边坡围护:详见基坑支护施工方案。2、地下室顶板及外墙防水工程:、操作工艺:、工艺流程:基层清理涂刷基层处理剂铺贴附加层热熔铺贴卷材热熔封边做保护层。、基层清理:施工前将验收合格的基层清理干净。、涂刷基层处理剂:在基层表面满刷一道用汽油稀的氯丁橡胶沥青胶粘剂,涂刷应均匀,不透底。、铺贴附加层:管根、阴阳角部位加铺一层卷材。按规范及设计要求将卷材裁成相应的形状进行铺贴。、铺贴附卷材:将SBS改性沥青防水卷材按铺贴长度进行裁剪卷好备用,操作时将已卷好的卷材,用30的管穿入卷心,卷材端头比齐开始铺的起点,点燃汽油灯或专用火喷枪,加热基层与卷材交接处,喷枪距加热面保持300mm左右的距离,往返喷烤、观察当卷材的沥青刚刚熔化时,手扶管心两端向前缓缓滚动铺设,要求用力均匀、不窝气,铺设压边宽度用掌握好,搭接宽度为100mm。、质量标准1、保证项目、SBS改性沥青防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用,应有合格的出厂证明。、卷材防水层特使部位的细部作法必须符合设计要求和施工及验收规范的规定。1、基本项目:、基层应平整,无空鼓、起砂、阴阳角应圆弧形或钝角。、改性沥青胶烛剂刷尘均匀,不得有漏刷、透底和麻点等现象。、卷材防水铺附加层的宽度应符合规范要求;分层的接头搭接宽度应符合规范的规定,收头应牢固。、卷材粘结应牢固,无空鼓、损伤、滑移翅边、起泡等缺陷。、成品保护、地下卷材防水层部位预埋的管道,在施工中不得碰损和杂物。、卷材防水层铺贴完成后,应及时做好保护层,防止结构施工碰损防水层;外贴防水施工完后,应按设计砌好防护墙。、卷材平面防水层施工,不得在防水层上放置材料及作为施工运输车道。、应注意的质量问题、卷材搭接不良;接头搭接形式及长边、短边的搭接宽度缩小,接头处的粘结不密实,接槎损坏、空鼓;施工操作中应按程序弹标准线,使与卷材规格相符,操作中齐线铺贴,使卷材接搭长边不小于100mm,短边不小于150mm。、空鼓:铺贴卷材的基层潮湿,不平整、不洁净、产生基层与卷材间窝气、空鼓;铺设时窝住空气,也可使卷材间空鼓;施工时基层应充分干燥,卷材铺设应均匀压实。施工时基层应充分干燥,卷材铺设应均匀压实.、管根处防水层粘贴不良:清理不洁净,裁剪卷材与根部形状不符、压边不实等造成粘贴不良;施工时清理应彻底干净,注意操作,将卷材压实,不得有张嘴、翅边、折皱等现象。、渗漏:转角、管根、变形缝处不操作而渗漏。施工进附加层应仔细操作;保护好接槎卷材,搭接应满足宽度要求,保证特使部位的施工质量。3、筏基及地下室结构工程:详见(地下室筏基及地下室结构工程施工方案) 4、主体结构:(2)、本工程主体结构由剪力墙、柱、柱梁、顶板结构组成。在组织结构施工中,由钢筋工、木工、砼工、三个工种在每个施工段内按顺序合理组织,进行流水施工。本阶段以模板工程为主要工序,应从人力物力给予充分地保证,以缩短该工程式的施工周期、尽量使其它工序保持连续性。本工程钢筋砼工程施工应严格按照设计及砼结构工程施工验收规范(GB50204-2002)、砼质量控制标准(GB50164-92)、普通砼用砂质量标准及检验方法(JGJ53-92)、砼外加剂应用技术规范(GBJ119-88)、钢筋焊接及验收规范(JGJ18-2003)的规定施工, 工程应符合设计及砌体工程施工及验收规范(GB50203-2002)。(3)、钢筋工程本工程所有钢筋均在现场加工制作。16以上的竖向钢筋连接采用电渣压力焊,水平钢筋连接采用闪光对焊,15m以上必须有一个直罗纹接头,其余钢筋连接采用冷搭接。焊接、直罗纹接头按有关规定抽取试样进行检验,合格后方可使用。钢筋搭接位置根数及搭接长度等均应符合设计及规范要求。所有的钢筋均机制手绑,现场就位成型。其施工工艺流程如下:熟悉施工图纸、钢筋样检查材质证明和力学性能复试报告按钢筋配料表进行钢筋下料加工、分类堆方、标识按不同部位钢筋的型号、尺寸、数量领取成品钢筋分部、分项钢筋绑扎(焊接)自检、专检、隐蔽验收。、钢筋原材料要求及现场验收钢筋进场前有出厂质量证明书及试验报告单,钢筋表面或每捆(盘)钢筋均应有标志。进场时应按炉批号及直径分批检验。检验内容包括查对标志、外观检查,按现行国家有关标准的规定抽取试样做力学性能试验,合格后方可使用。进场后的钢筋和加工好的钢筋应堆方在指定的场地内,挂牌分类堆放。钢筋堆放场地应平整,有良好的排水措施,钢筋下面必须垫木架空,防止钢筋被泡在水中生锈或被泥土污染。对进场后较长时间不使用的钢筋还应在其上棚布,防止锈蚀。生锈的钢筋一定要初锈后方可使用。挂在现场钢筋上的标识牌需一致,标识应注明产地、进场时间、规格、尺寸以及使用部位,用于本工程的钢筋应具有可追溯性。、钢筋加工1)、备料A、钢筋在加工前应洁净、无伤、漆污和铁锈等。B、调直钢筋应符合以下规定:采用冷拉方法调直钢筋时,级钢筋的冷拉率不宜大于4%;级钢筋的冷拉率不不宜大于1%;冷底碳钢丝在调直机上调直后,其表面不得有明显檫伤,抗拉强度不得底于设计要求。C、钢筋代换必须征得设计院同意。2)、钢筋加工钢筋采用集中下料统一制作,现场绑扎成型的方法。钢筋加工制作时,要将钢筋加工表与施工图复核,检查下料表是否有错误遗漏,由技术负责人复核,无误后制作钢筋小样,试制合格后方可成批制作。A、证钢筋加工形状、尺寸准确,可制作钢筋加工的定性卡具控制钢筋尺寸。B、钢筋弯度:级钢筋未端应做180o弯钩,平直部分长度3d;当设计要求级钢筋未端做或135o弯钩时,圆弧弯曲D4d;弯起钢筋中间部位弯折处的直径D5d。C、箍筋的加工:箍筋弯钩的弯折度应为135o。弯钩的平直长度10d。、钢筋的接头选择本工程16以上的竖向钢筋连接采用电渣压力焊,水平钢筋连接采用闪光对焊,其余钢筋连接采用冷拉接。1)、纵向受力钢筋接头量要求A、当受力钢筋采用焊接接头时,设置在同一构件内的接头相互错开,纵向受力钢筋接头的同一接区长度为35d(d为纵向受力钢筋的较大直径)不小于500mm。在同一连接区段内,有接头的纵向受力钢筋焊接接头率应符合设计要求。、在受拉区不大于50%。、接头不设置在有抗震设防要求的框架梁端,柱端的箍筋加密区;当无法开时,对焊接接头,不应大于50%。B、直罗纹连接位置可不受限制。(该接头经金台区质量监督站签定为一级接头)C、同一构件中相邻纵向受力钢筋的绑扎搭接接头相互错开。绑扎搭接接头中钢筋的横向间距不应小于钢筋直径,不应小于25mm。钢筋绑杂搭接接头连接区段的长度为1.3L1(L1为搭接长度),在同一连接区段内,纵向钢筋搭接接头面积率应符合设计要求。、钢筋的绑杂1)、钢筋绑杂前准备钢筋绑杂前,认真熟悉图纸并填写料单,核对成品钢筋的钢号、直径、尺寸数量等是否与料单相符。钢筋绑扎前要放线,在模板或垫层上标出板筋位置,拉线控制。在柱及梁筋上画出箍筋及分布筋位置线,以保证钢筋位置的正确。2)、钢筋绑扎框架柱钢筋在基础梁、楼层梁板施工时采用预留插筋,并增设定位水平钢筋及专用卡具与框架梁板钢筋点焊(绑扎)固定,以防钢筋位移,并注意柱钢筋预埋留要错槎,同时增加23道柱箍筋,以作为柱钢筋固定之用。柱子钢筋现场安装时,将柱根处预埋钢筋调直理顺,并将表面砂浆等杂物清理干净。在进入上一层施工时,在预留的柱筋上先套入箍筋,纵向连接好后,立即将柱箍上移就位,并按设计要求绑好箍筋以防纵向筋移位。梁柱交叉处柱箍筋必须克服困难加密绑扎。梁的纵向主筋采用闪光对焊,焊接时设专人负责,由专业操作人员持证上岗操作。在完成梁底模板及单侧梁侧模并通过验收后,方可施工梁钢筋,按图纸要求先放置纵筋再套箍筋,严禁斜绑扎梁箍筋,保证其相互间距。梁筋绑扎好经检查后可封梁模板及板底模。板钢筋绑扎时,先将板下排钢筋在模板上弹出控制线,并用粉笔在模板上标出没每根钢筋的位置,底排钢筋、预埋管件及预埋就位后交质检员复查,再清理板面后方可绑扎上排钢筋。3)、钢筋绑扎的质量要求所有预埋铁件必须用焊接固定的方法,以克服铁件的位移。钢筋的搭接位置、根数及搭接长度符合规范要求,钢筋骨架作到横平竖直、方正、规整、搭接、描固长度、几何尺寸、形状、箍筋加密区范围等符合设计要求及验收规范规定。、竖向电渣压力焊焊接工艺电渣压力焊焊接工艺如下:焊前准备(试焊、检验合格、调整焊接参数)钢筋扶正对位夹紧夹钢筋安放焊条芯或铅丝圈焊剂入盒通电弧电渣过程断面顶压坼焊剂盒去渣壳。不同直径钢筋焊接时,应按较小直径钢筋选择参数。焊接通电时间可延长。1)、电渣压力焊接头电渣压力焊接头应进行外观检查,进行力学性能试验时,应从每批接头中随机取3个试件做拉伸试验,本工程以每一楼层(标准层)或施工段中300个同级别钢筋接头作为一批,不足300个接头按一批行。2)、电渣压力焊接头外观检查结果应满足如下要求:A、四周焊包出钢筋表面的高度应大于或等于4mm。B、钢筋与电焊接处,应无烧伤缺陷。C、接头处的弯折角不得大于4D、接头处的轴线偏移不得大于钢筋直径的0.1倍,不得大于2mm3)、电渣压力焊接头拉伸试验结果为3个试件的抗拉强度均不能小与该级别钢筋规定的抗拉强度。当试验结果有1个试件的抗拉强度低于规定值时,应再取6个试件进行复验。复验后有1个试件的抗拉强度小于规定值侧该批接头不合格。、钢筋制作绑扎注意以下几个环节1)、尽早提出处理钢筋有关设计的问题或施工难处,需核定的及时与设计院、建设单位联系核定,做到准确认真抽样。所有钢筋下料单及抽样处理均由技术负责人及质检负责校审批准。2)、施工中如需要钢筋代换时,必须先充分了解设计意图的代换材料性肥,严格遵守现行钢筋砼设计规范的各种规定,不得用等面积的高强度钢筋代换低强度钢筋.凡重要部位的钢筋代换,须征得设计单位同意, 并办理变更手续.3)、钢筋制成的半成品进行挂牌验收,专人负责清料,质检员负责抽查。4)、接头处的钢筋均很密,该心箍筋允许遗漏,绑扎确实困难的部位,将箍架筋制成两个型,待绑扎就位后,按搭接10d焊接成封闭箍。5)、框架柱、梁、板按设计保护层厚度制作相应砼垫块,现浇板按1m的间距放置垫块,柱侧、梁底及两侧均按1m间距在各面放置两块垫块。6)、柱的竖筋在楼面的位置加焊一层相同规格的定位箍和定位筋,以预防钢筋偏移.7)、楼层负筋等安装配套完毕,再进行绑扎,楼板负筋绑扎应加101000钢筋马镫,负筋绑扎好后,严禁在上面踩踏,以保证负筋位置的正确。板筋初靠近外围两行相交点全部扎牢外,中间部分的相交点可间隔交借扎牢,但必须保证受力钢筋不依位,双向受力的钢筋全部扎牢。8)、当次梁支承在主梁上或次梁相互叉时,除按设计加梁吊筋外,凡未特殊注明者,一律在梁侧将箍筋各加密四道,直径同主梁箍筋。、钢筋施工的质量控制1)、钢筋绑扎“六不准”和“五不验”“六不准”:A、已浇筑的砼浮浆未清除干净不准绑钢筋;B、钢筋污染清除不干净不准绑钢筋;C、控制线未弹好不准绑钢筋;D、钢筋偏位未检查、校正不合格不准绑钢筋;E、钢筋接头本身质量未检查合格不准绑钢筋;F、技术交底未到位不准绑钢筋;“五不验” A、钢筋未完成不验收;B、钢筋定位措施不到位不验收;C、钢筋保护层垫块不合格、达不到要求不验收;D、钢筋偏移不合格不验收;E、钢筋绑扎未严格按照技术交底施工不验收。2)、箍筋要求及抗震要求注意箍筋的加密区的位置、长度、箍筋间距、箍筋弯钩长度、平直长度以及支坐内应有一道箍筋。3)、预留洞、门窗洞的加强筋,梁柱钢筋的
