楼砼垫层施工方案.doc

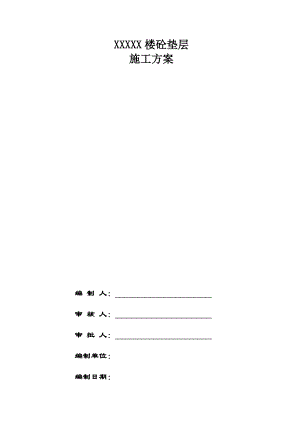

XXXXX楼砼垫层施工方案编 制 人： 审 核 人： 审 批 人： 编制单位：编制日期： 1.0编制依据（1）XXXX设计研究院有限公司设计的XXXX楼施工图纸。（2）混凝土结构工程施工质量验收规范GB502042002。（3）建筑工程施工质量验收统一标准GB50300-2001。2.0工程概况XXXXX楼工程，基础垫层采用C15砼，厚度100。下部为200后级配砂石褥垫层，上部为600厚基础筏板，基础梁高1200，无防水设计。3.0施工准备 （1）褥垫层完毕，且标高符合要求。（2）商品砼委托手续已经完善。 （3）技术准备。1）垫层施工之前，应组织专业技术人员进行图纸会审，掌握垫层细部构造和技术要求。 2）进行技术复核，基层标高符合设计要求，并经验收合格。3）对作业人员进行技术交底，并掌握作业指导书中的施工要点。 （4）工具用具平板振动器、手推车、铁锹、砼摊铺机具、刮杠、木抹子、铁抹子、胶皮水管、錾子、钢丝刷、塑料薄膜、彩条布等。 （5）监测装置水准仪、2m靠尺、钢尺等。 （6）作业条件准备a) 验槽工序已经完工，并通过各部门隐蔽验收；b) 水平标高控制桩测设完成。 c）水、电布线到位，施工机具、材料已准备就绪。d）褥垫层施工完毕，经验收符合设计要求。4.0施工部署拟采用分片由西向东倒退进行施工。混凝土采用当地商品混凝土，拟采用自卸方式，人工入模。模板采用120厚砖胎膜，砖胎膜上口应与混凝土垫层表面标高平齐，以便于后续的600厚筏板砖胎膜施工。劳动力准备：砼工15人，模板工20人。5.0施工工艺混凝土垫层施工工艺流程5.1基层处理a) 应将基土表面清理干净，清除虚土、杂物等。b）垫层铺设前，其基层表面应洒水湿润。5.2 测设标高控制线根据标高控制桩，测量出垫层标高钢筋桩或灰饼，间距不大于2m。支设垫层边模板，采用120厚砖胎膜。模板底应堵塞严实。5.3 铺设砼采用商品砼，移动式汽车泵直接输送到浇筑点，人工入模。铺设应从西端开始，由内向外退着操作，或由短边开始沿长边方向进行铺设。用铁锹等摊铺机具摊铺混凝土，厚度略高于垫层面，随即用平板振捣器振捣。平板振捣器移动间距应保证振动器的平板覆盖已振实部分的边缘。每一振处应使混凝土表面呈现浮浆和不再沉落，不得漏振，保证混凝土密实，并按规定留置混凝土试块以检验其强度。混凝土振捣密实后，按照标高控制线（点）检查平整度，用木刮杠刮平，表面用木、铁抹子搓平压光。5.4 养护已浇筑完的混凝土垫层，应在浇筑12h以内用塑料薄膜加以覆盖和洒水养护，一般养护不得少于7d。6.0 质量控制标准6.1混凝土垫层表面的允许偏差混凝土垫层表面的允许偏差序号项 目允许偏差（mm）检验方法1表面平整度10mm用2m靠尺和楔形塞尺检查2标 高±10mm用水准仪检查3坡 度不大于相应尺寸的2/1000，且不大于30用坡度尺检查4厚 度在个别地方不大于设计厚度的1/10用钢尺检查6.2其他质量控制标准要求6.2.1 商混站按照配合比施工，认真计量，确保混凝土强度满足设计要求。6.2.2 操作时认真找平，严格按照标高控制线（点）控制标高，做到表面平整，标高准确。6.3.3 垫层面积过大要分段、分片进行浇筑时，按规定留置纵、横向缩缝，防止产生收缩裂缝。7.0 产品防护7.1 浇筑的垫层混凝土强度达到1.2MPa以后，才可允许人员在其上面走动和进行其他工序施工。7.2 当垫层混凝土强度满足要求后，如继续施工时，应对垫层加以覆盖保护，不应直接在垫层上拌合砂浆等，以免污染垫层。8.0 环境保护与危险源控制措施8.1车辆外出时必须进行冲洗处理，防止造成道路遗撒。8.2每班作业结束后，对进出口、附近道路进行冲洗处理，使道路洁净。8.3晚十时以后禁止施工，防止夜间扰民8.4 混凝土振捣器应经试运转检查合格后方可使用，开关箱内必须安装漏电保护器。振捣时振捣手必须穿绝缘鞋、戴绝缘手套。8.5 夜间或在光线不足的地方施工时，移动照明应采用36伏及其以下低压照明设备。
