模拟机动勤务训练设施建设工程施工组织设计.doc

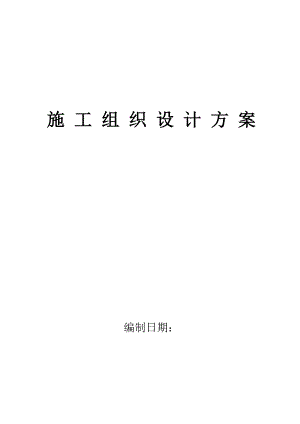

施 工 组 织 设 计 方 案编制日期：第一部分 工程概况1、工程基本概况建设单位：工程名称：某某军某某部队模拟机动勤务训练设施建设工程建设地点：某某市某某部队新华庄营区内工程特点：本工程包含双边桥、高架桥、S型路、凹凸路、多功能训练路、坡道弯路、自然保障路、定位停车、倒车移位、限制门、平稳驾驶路段、直角转弯、战场障碍路、牵装入位、模拟铁路平车等。开竣工时间：第二部分 施工布署我公司针对此工程严格实行“项目法”施工，选派优秀项目经理组建的项目经理部来负责此工程的具体施工管理。同时向建设单位承诺：针对此工程项目，我公司推选的项目班子一律持证上岗、并且该项目经理部仅负责此工程。实行项目经理责任制，项目经理将对质量、工期、安全、成本及文明施工全面负责。各施工管理职能部门在项目经理部的直接指导下做到有计划的组织施工，确保工程质量、工期、安全等方面达到目标要求。第三部分 施工方案1、 施工测量放线成立由测量工程师和技术员等三人组成的测量小组，专门负责定位、轴线、标高的测设，保证道路的标高尺寸正确无误。施工放线前，应提前复核道路与周边红线的距离，经规划部门现场验线及设计单位确认后方能正式施工。1.1 施工测量的控制一、工程平面控制1、控制点的选取土方开挖前，要做好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好道路位置控制。控制点设在已有建筑物墙上或作地面控制桩，具体方案见平面水准控制点设置方案图。2、控制点的定位以城市规划或建设单位指定的一个红线桩和一条红线边为准用直接测点，进行测设平面控制桩。经过闭合后达到要求精度，即为平面控制标桩。并据此测量出道路各轴线。控制点测定后，在已有建筑物墙上的，应用红三角标记和注明轴线号；地面上的控制点用砼浇筑成300×300×100mm，顶面复以200×200×4mm，板面上刻十字作为点标志，并砌筑窑井形式加以保护。二、工程高程控制建筑施工，现场要设水准点，以控制和引测道路的标高，并构成闭合图形，以便闭合校核。根据现场情况设水准点。实际测设时，应用精度不低于S3级水准仪。1、路基、垫层、稳定层主要分项施工方案及技术措施1.1 路基挖土一、路基开挖路基土方开挖采用机械挖坑。挖土机械采用履带式大宇220型反铲挖掘机，运土采用自卸翻斗汽车，并与护坡施工协调。均自上而下进行，在土方开挖过程中测量放线员跟班作业，不得乱挖超挖，严禁掏底开挖。严格控制开挖范围及标高，严禁超挖土方扰动地基。二、开挖技术要点路基开挖应严格按照相关规范要求进行，严格控制开挖范围及标高。并且要做好人员安全措施。1.2路基压实路基填土选用振动压路机洒水碾压，压实度要达到设计要求，路床顶面回弹模量值应大于30Mpa。当土基强度不足时应采取渗入消石灰或换填砂砾等处治措施1.3天然砂砾垫层天然砂砾垫层：小于0.075mm细粒含量不宜大于5%，垫层施工时必须保证计量准确、搅拌均匀，保证厚度，并在最佳含水率情况下进行碾压，使其达到最大密实度。1.4水泥稳定砂砾基层施工基层施工采用厂拌机铺，路拌法施工时必须保证拌合深度，不得留有夹层；基层完工后应及时养护，控制交通。水泥稳定砂砾宜采用强度等级不小于32.5级缓凝水泥，终凝时间宜在6小时以上。1.5水泥混凝土路面施工一、模板工程模板应安装稳固、顺直、平整、无扭曲，相邻模板连接应紧密平顺，不得有底部漏浆、前后错茬、高低错台等现象，混凝土路面施工时为保证线形、工作质量、工效，尽量避免使用木模板，模板支架必须稳定、坚固，且支撑点分布合理。二、钢筋工程1、原材料钢材要有出厂合格证，对于国产钢材，每批进入现场时必须进行抽检，合格后才能使用。2、钢筋连接当钢筋直径<16mm时，钢筋采用焊接或绑扎搭接。3、钢筋制作施工现场设钢筋加工场，设专人负责开出料单，加工制作、配料由专人负责，加工时按料单进行加工，保证成型后尺寸。已加工成品分规格、按料单编号。4、钢筋运输用汽吊或人工运输。钢筋验收：钢筋绑扎结束自检合格后，经监理公司、甲方等检查验收合格后办理隐蔽验收手续，方能进行砼浇注工作。三、砼工程1、对现场自搅拌砼的要求对现场自搅拌砼有特殊要求，要求砼坍落度既能满足和易性要求，又能达到标准强度，采取措施如下：严格把好材料关，确保原材料质量。要求掺入粉煤灰及高效外加剂，使之达到减少水泥用量，改善砼和易性，提高砼强度。施工中要对砼搅拌站供应的砼配合比、坍落度进行严格检查及控制。合理安排浇注顺序和速度，严格控制砼浇注厚度和初凝时间，确保不出现冷缝。加强砼养护。4、砼施工缝的处理.除分层分段外，施工缝留在规范规定范围内。.在施工缝处继续浇筑砼时，已浇筑砼强度不应小于1.2MPa。.在已硬化的砼表面上，应清除水泥薄膜和松动的石子以及软弱砼层，并加以充分湿润和冲洗干净，且不得积水。.在浇筑砼前，首先在施工缝处铺一层与砼内成分相同的水泥砂浆（厚1015mm），并细致捣实，使新旧砼紧密结合。5. 施工缝留置技术要点1、施工缝的留置会影响混凝土的整体性，使混凝土强度降低，因此，施工缝的留置必须符合设计要求和规范规定。2、施工缝的位置应在混凝土浇筑前确定，应留置在结构受剪力较小且便于施工的部位。3、在施工缝处继续浇筑混凝土时，应符合以下规定：a已浇筑的混凝土，其抗压强度不应小于1.2MPa；b在已硬化的混凝土表面上，应清除水泥薄膜和松动石子及软弱混凝土层，并浇水湿润，冲洗干净，且不得有积水；c浇筑混凝土前，宜先在施工缝处铺一层水泥浆或与混凝土内成分相同的水泥砂浆。d混凝土应仔细捣实，使新旧混凝土紧密结合。5. 混凝土湿养护的技术要求在混凝土浇筑振实后12h内对混凝土加以覆盖浇水养护。浇水次数应能保持混凝土处于湿润状态。混凝土的养护水应与拌制水相同。当日平均气温低于5时，不得浇水。混凝土的浇水养护时间，对采用硅酸盐水泥或矿渣硅酸盐水泥拌制的混凝土，不得少于7d；对掺用外加剂或有抗渗要求的混凝土不得少于14d。二、混凝土质量控制1. 材料质量控制混凝土结构用材料应进行抽样检查，其常用材料的检验项目有：(1)水泥：检验抗压、抗折、凝结时间、安定性。(2)钢筋：检验屈服强度、抗拉、伸长率、冷弯。(3)砂：检验颗粒级配、含泥量、有害物质含量、表观密度、堆积密度、空隙率、细度模数。(4)石子：检验颗粒级配、针片状颗粒含量、有害物质含量、表观密度、堆积密度、空隙率。(5)砂浆：检验稠度、抗压强度。(6)粉煤灰：检验烧失量、含水量、二氧化碳含量、细度、需水量比。(7)混凝土：检验坍落度、体积密度、抗压强度等级、或抗渗标号。(8)钢筋焊接头：抗拉强度、弯曲、抗剪。2. 混凝土质量控制混凝土质量检查应遵守下列规定。a、检查拌制混凝土所用材料的品种、规格和用量，每一班次至少两次。b、检查混凝土在浇筑地点的坍落度，每个班次至少两次。c、在每个工作班内，当混凝土配合比由于外界影响有变动时，应及时检查。d、混凝土的搅拌时间应随时检查。混凝土施工测试原始记录a、混凝土试件试压报告；b、混凝土试件强度统计、评定记录；c、混凝土出厂合格证；d、混凝土施工及试件制作记录；e、混凝土开盘鉴定；f、混凝土浇筑申请书； 评定混凝土强度的试块，必须按混凝土强度检验评定标准的规定取样、制作、养护和试验。第四部分 施工准备工作1、总体原则1.1根据施工区的地貌特征、地形特点和现有道路、水源、电源等设施及工程的布局形式，分为施工区、辅助作业区、生活区，三个区分片布置。1.2、各区的临时房屋、辅助企业设施、生产性设施及施工场内临时道路、供电、供水线路等均按照招标文件提供的条件进行规划布置。1.3、各临时设施的规模、容量等按照施工进度计划与施工强度要求进行规划设计，并兼顾原有临时设施的规模。1.4、各区均按照有关规范要求配置足够的环保设施和消防设施及其他安全防护设施。1.5、临时设施的布置力求紧凑、合理、方便、实用，少占土地，保护原有植被，并尽量布置在拟建建筑物之外，避免与施工干扰。2、 施工布置2.1、经现场勘察，生活区租用民房，砼拌和站、水泥库、钢木加工厂、机修车间、停车场、砂石料厂等根据施工场地布置,在附近村社边选址或在作业带沿边搭设临建。2.2、施工用水租农用井或打井由临时提水泵站将井水抽入临时水塔，再由临时水塔送到用水点，并配备拉水车2台。2.3、施工用电同供电部门协商， 并通过供电部门从输电线路接动力线及主要照明线路，根据施工实际进行架设或敷设，执行相关标准， 合理规划，以利安全文明施工。2.4、施工场内临时道路除利用原有道路外，其余均根据施工要求设计修筑，具体见施工平面布置图。3、三通一平及生产准备施工前期准备工作已完成，施工现场已达到“三通一平”条件，可满足施工要求。4、实验室及生活辅助根据施工进度计划及工程规模，作业区主要以就近租用民房为主，另外集中搭设彩钢板房生活辅助区。为方便工地材料及试件的试验，在生活辅助区设工地试验室建筑面积20m2，生活区设施及工地试验室主要设备见下表。生活区设施一览表序号名称建筑面积（m2）占地面积（m2）建筑结构备注1宿舍3030彩钢板房2食堂1515彩钢板房3办公室3030彩钢板房4会议室3030彩钢板房5试验室2020彩钢板房6厕所1515彩钢板房工地试验室主要设备一览表序号设备名称型号单位数量备注1水分快速测定仪SH10A台12手提标准击实仪JSL台13砼回弹仪HP-225只14砂石级配分析仪套15砼标准养护箱HY-200套16液压万能试验机WE-300只17土工试验仪器设备套1第五部分 施工进度计划1、概述：本工程有：双边桥、高架桥、S型路、凹凸路、多功能训练路、坡道弯路、自然保障路、定位停车、倒车移位、限制门、平稳驾驶路段、直角转弯、战场障碍路、牵装入位、模拟铁路平车等。工程施工计划为2014年7月10日至2014年2014年10月30日，工期为115日历天。2、编制依据和原则：1.2.1、据招标文件相关技术规范；1.2.2、据公司机械设备、技术人员及类似工程施工经验；1.2.3、据分析各具体施工方案，力求进度计划可靠；1.2.4、按期实现进度，优质、高效地完成本标段任务，是完成进度计划的根本目标。第六部分 质量保证措施及安全、文明施工保证措施1、质量保证体系、质量方针：科学管理、质量第一、信守合同、优质服务、质量目标：单位工程合格率100%；工程设备、材料质量合格率100%；设备、阀门安装一次合格、对号率100%。、质量控制机构：项目经理质保工程师技术负责人质量负责人器材装备负责人生产协调负责人各作业队队长、质量管理人员 2、安全和文明施工管理体系建设工程施工作业条件艰苦，情况复杂，不可预测的风险多，为保证工程项目按期完成，保护自然生态环境，保障施工人员身体健康，做好安全和文明施工管理工作十分必要。、 安全和文明施工方针以人为本，健康至上，安全第一，预防为主，科学管理、环保创优，全面提高经济效益、社会效益、环境效益，走良性循环和可持续发展的道路。、 安全和文明施工目标A、 健康安全目标：使全体参建人员的健康得到充分保证，严格避免工伤等安全事故。B、 环保目标：施工生产无环境污染事故，各种污染物排放达到国家排放标准。环境保护、 水土保持方面达到设计和相关规定要求。、 安全和文明施工管理机构公司成立某某军某某部队模拟机动勤务训练设施建设工程安全和文明施工管理委员会，管理委员会由项目经理、专职安全员、各施工项目组负责人组成。项目经理专职安全员路基工作组路面工作组 辅助项目组安全施工费用投入计划表序号安全生产费用投入项目使用明细费用(万元)1完善、改造和维护安全防护设备、设施支出、安全防护围栏、安全网、防洪设施；、边坡临时安全设施、施工安全标识、施工便道标志、运输安全标志、设备安全保护装置、夜间施工安全设施、平面交叉作业安全设施等；、张拉防护设施、防风防雷设施；、特种设备安全检测费；、施工区域围蔽设施费、安全标识标志、消防器材、防雷防风装置、安全监控设备等。12配备必要的应急救援器材、设备和现场作业人员安全防护物品支出、配备必要的应急救援器材、设备和现场作业人员安全防护物品支出；、安全帽、安全带、反光衣、担架、应急药箱等。0.53安全生产检查与评价支出、日常安全检查与评价；、组织安全隐患排查治理、安全评价费用等0.24重大危险源、重大事故隐患评估、整改监控支出、对重大危险源、重大事故隐患进行辨别、评估、整改、监控；、对重大危险源因素的分部分项工程安全专项施工方案进行论证、咨询。0.55安全技能培训、安全宣传教育、应急预案评审、应急救援演练及安全生产科技创新活动等支出、安全技能培训、安全宣传教育；、组织专项应急救援演练。1.56其他与安全生产直接相关的支出、召开安全生产专题会议等相关活动；、购买、编印安全生产资料、书籍、刊物、影像资料。0.5安全生产费用投入总额4.23、文明施工措施：A、 严格遵守国家和地方安全、环保有关法规政策，开工前必须申请报告取得施工许可证。B、搞好现场关系，施工中不超出施工现场范围，不损坏站内道路、树木、花草等。C、机具材料不乱堆放、不占路、不影响交通，不污染环境。D、吊车作业，注意周围电线树木，按安全操作规程操作，持证上岗。E、电工作业，电缆线要架高，安装漏电保护器，铁皮房要打接地极，电工持证上岗。F、焊机、机械行走要看清楚周围是否有障碍物，是否安全。G、挖沟要放坡，防止塌方伤人。I、试压时，要派人员看护不让非工作人员进入试压区。J、各工种作业，按各自的安全操作规程操作。穿戴整齐，现场设备由专业人员操作，应谨慎驾驶，平稳操作，避免大起大落，猛冲猛撞，避免发生任何事故。K、工程完工后要做到，工完料净场地清。施工带不留任何废杂物。L、现场用电必须由专业电工进行作业，非专业人员不得随意操作和移动。施工用的电气用具必须接地良好，符合规定。N、施工现场应按施工平面图布置，严禁乱摆乱放。O、施工的临时驻地应设置安全标志、警示牌，食堂、材料库、油库必须配备灭火器材、消防工具，油库周围设置隔离围栏，严禁火种进入。生活垃圾每天由专人负责收集和处理。P、饮用水要保持清洁、及时消毒，生活用水用排放符合国家标准规定，排入指定位置。4、减少扰民及降低噪音措施（1）减少扰民措施 A、合理安排夜间施工项目，有效控制施工噪声，施工人员不得大声喧哗和撞击其它物件，减少人为的噪声扰民现象。 B、现场布局：木工房、搅拌站、机械修理间，采用空心焦碴砌块砌墙，墙上不留窗户，砼浇筑选用低噪声振捣棒。 C、合理安排7点到20点有效时间内施工项目，减少夜间扰民。 D、运输材料尽量安排白天，减少夜间运输机械噪音。 E、对参施人员实行教育，夜间不要大声喧哗，施工时轻拿轻放，严禁敲打物体。 F、根据各分部分项工程施工的特殊情况，采取一定的封挡措施，减少扰民。G、如遇特殊情况，提前贴出安民告示，以得相邻单位及附近居民的谅解和支持。（2）降低噪声措施A、凡在人口稠密区进行强噪声作业时，须严格控制作业时间，一般晚8点到次日7点之间停止强噪声作业。确系特殊情况必须昼夜施工，尽量采取降低噪音措施，并会同建设单位找当地居委会或当地居民协调，出安民告示，求得群众谅解。B、从声源上降低噪声。这是防止噪声污染的最根本的措施：、尽量选用低噪声设备和工艺代替高噪声设备加工工艺，如低噪声振捣器，风机，电动空压机、电锯等。、在声源处安装消声器。即在通风机、鼓风机、压缩机、内燃机各类排气放空装置等进出风管的适当位置设置消声器。常用消声器有阻性消声器、抗性消声器、阻抗复合消声器、穿微孔板消声器等。C、严格控制人为噪音，进入施工现场不得高声喊叫，无故甩打模板，乱吹哨，限制高音喇叭的使用，最大限度地减少噪声扰民。第七部分 施工进度管理7.1、确定进度管理的目标以实现施工合同约定的竣工日期为最终目标。对进度控制总目标应进行分解。可按单位工程分解为交工分目标，可按承包的专业或施工阶段分解为完工分目标。体现在进度计划中表现形式为里程碑。7.2、编制进度计划施工进度计划根据图示中确定的方法进行编制，考虑：所能得到的资源（包括人员、机械设备和材料）和相关的资源分配，任务的工程量和估计完成的工期，以及各任务的工艺关系、搭接关系因素综合确定。7.3、进度计划执行建立以项目经理为责任主体，由子项目负责人、计划人员、调度人员、工长及班组长参加的项目进度控制体系。参见项目管理组织机构图。施工进度计划通过编制年、季、月、旬、周施工进度计划实现。 年、季、月、旬、周施工进度计划逐级落实，最终通过施工任务书由班组实施。在施工进度计划实施的过程中进行下列工作：跟踪计划的实施进行监督，当发现进度计划执行受到干扰时，采取调度措施；在计划图上进行实际进度记录，并跟踪记载每个施工过程的开始日期、完成日期，记录每日完成数量、施工现场发生的情况、干扰因素的排除情况；执行施工合同中对进度、开工及延期开工、暂停施工、工期延误、工程竣工的承诺；跟踪形象进度对工程量、总产值、耗用的人工、材料和机械台班等的数量进行统计与分析，编制统计报表；落实控制进度措施应具体到执行人、目标、任务、检查方法和考核办法。在进度控制中，确保资源供应进度计划的实现。当出现下列情况时，及时采取应对措施进行处理：当发现资源供应出现中断、供应数量不足或供应时间不能满足要求时；由于工程变更引起资源需求的数量变更和品种变化时，及时调整资源供应计划。7.4、进度的检查对施工进度计划进行检查依据施工进度计划实施记录进行。施工进度计划检查采取日检查方式进行，检查下列内容：实际完成和累计完成工程量；实际参加施工的人力、机械数量及生产效率；窝工人数、窝工机械台班数及其原因分析；进度偏差情况；进度管理情况；影响进度的特殊原因及分析。实施检查后，提供月度施工进度报告。包括下列内容：进度执行情况的综合描述；实际施工进度图；进度偏差的状况和导致偏差的原因分析；解决问题的措施；计划调整意见。7.5、进度的调整施工进度计划在实施中的调整必须依据施工进度计划检查结果进行。施工进度计划调整包括下列内容：施工内容；工程量；起止时间；持续时间；工作关系；资源供应等。第八部分 雨季施工措施按工程形象进度计划，该工程施工期间处于雨季施工期间，为了确保雨季期间的施工质量，特制定如下措施：1、组建班子加强管理：工程项目部要根据具体情况，以项目经理为主，成立安全员、技术负责人、班组长等各位人员为主的雨季工领导小组，做到分工明确，责任到人。2、施工管理措施(1)雨期到来前，由安全员牵头组织，进行一次全员雨期安全知识教育，以提高认识，加强戒备。(2)落实安全岗位知识教育，坚持班前、班后安全检查制度，同时不定期的进行全方位，多角度的安全检查，发现问题及时整改。(3)认真检查现场使用电气设备，凡露天使用的必须加设防雨期。(4)所有现场用的机械设备、电源要有避雷装置，机械应有良好接地装置，并经常检查各电器线路，做好线路检修和维护工作，以防触电伤人。雨前对暂停使用的设备要即使拉闸断电，锁好开关箱，雨后及时排除配电箱、设备、电缆等周围的积水，并对机械设备、操作台进行检查。(5)检查动力线和照明线有无乱拉乱接现象，有无漏电、短路现象，重点检查电线、电缆接头和出入位置，确保雨期正常供电和用电。(6)现场配备职工雨鞋、雨衣等雨具，防止雨天职工淋雨生病。3、施工措施(1)现场要有良好的排水措施，排水沟及过路水管要经常清理，大雨或暴雨后地面水应迅速排放，保证现场道路畅通。(2)在进行总体布置时，要考虑排水问题，主要通道要略高于场地，并用1：10石灰炉渣混凝土夯实铺筑，并留有5的排水坡，修设路边排水沟，做到有组织排水，以保证大雨后水流畅通，不陷不滑、无积水，运输车辆正常进场。水泥库、仓库等应架空、垫高、保持现场无积水，做到排水畅通。(3)加强职工卫生常识教育，要求全体人员注意个人卫生，养成良好的卫生习惯，不吃变质不味的食物，不随地大小便。(4)施工现场设立医护箱，以确保病人及时脱离危险，得以救助。(5)加强雨期职工的防病知识宣传与教育工作，并及时发放必要的药品。第九部分 采用新材料、新工艺和新技术施工流水段划分并用小节拍均衡流水施工法小节拍均衡流水施工法是建设工程加快进度，合理安排人力，物力的科学方法，本工程在基础、主体各分部工程中均根据不同特点划分了不同的施工流水段，力求达到施工的最佳状态。主 要 施 工 机 械 设 备 表序号号机械或设备名称型号规格数量国别产地额定功率KW目前状态完好率（%）到场日期1砼搅拌机JZC3504江苏7.5 KM备用开工时2电焊机C5003兰州2.5 KM备用开工时3切割机AO290C型2许昌3.5 KM备用开工时4平板振捣器4河南2.2 KM备用开工时5组合式振捣梁2河南7.5 KM备用开工时6电动压光机2河南1.2 KM备用开工时7对焊机UN1-1003兰州备用开工时8电脑联想1张掖备用开工时工程试验、测量、质检仪器序号仪器名称规格型号单位数量备 注1水准仪DS3台1现场用2塔尺5米付2现场用3钢尺100米把2现场用4磅秤台2现场用5坍落筒个1现场用6砼试块模150×150×150组3现场用7分层度仪台1现场质检用8延伸仪台1现场质检用9直角尺400mm把3现场用临时用地表用途面积（平方米）位置需用时间工地办公室35见平面图工地会议室35见平面图临时宿舍30见平面图工人休息室30见平面图门房10见平面图材料库45见平面图砂、石料堆放区40见平面图水泥库15见平面图钢筋堆场40见平面图
