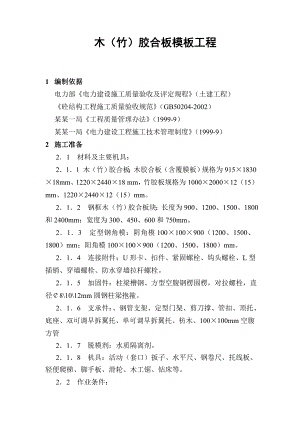

木（竹）胶合板模板工程1 编制依据电力部电力建设施工质量验收及评定规程（土建工程）砼结构工程施工质量验收规范（GB50204-2002）某某一局工程质量管理办法（1999-9）某某一局电力建设工程施工技术管理制度（1999-9）2 施工准备21 材料及主要机具：211 木（竹）胶合板：木胶合板（含覆膜板）规格为915×1830×18mm、1220×2440×18 mm，竹胶板规格为1000×2000×12（15）mm、1220×2440×12（15）mm。212 钢框木（竹）胶合板块：长度为900、1200、1500、1800和2400mm；宽度为300、450、600和750mm。213 定型钢角模：阴角模100×100×900（1200、1500、1800）mm；阳角模100×100×900（1200、1500、1800）mm。214 连接附件：U形卡、扣件、紧固螺栓、钩头螺栓、L型插销、穿墙螺栓、防水穿墙拉杆螺栓。215 加固件：柱梁槽钢、方型空腹钢楞围楞，对拉螺栓，直径81012mm圆钢柱梁抱箍。216 支承件：、钢管支架、定型门架、剪刀撑、管扣、顶托、底座、双可调早拆翼托、单可调早拆翼托、枋木、100×100mm空腹方管217 脱模剂：水质隔离剂。218 机具：活动（套口）扳子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、滑轮、木工锯、钻床等。22 作业条件：221 模板设计：2211 确定所建工程的施工区、段划分。根据工程结构形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。2212 设计结构模板平面施工总图。在总图中标志出各种构件的型号、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、明确模板的替代流向与位置。2213 确定模板配板平面布置及支撑布置。根据平面布置图中对梁、板、柱等尺寸及编号设计出配板图，标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、模向拉接件的型号、间距。预拼装时，绘制标志出组装定型的尺寸及其与周边的关系。2214 绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算，合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。模板、围楞、双头螺栓的刚度、强度根据砼的侧压力进行内力计算；支撑系统的强度、稳定性根据砼的施工荷载进行内力计算。砼侧压力按如下公式计算：1500 T+30K1·K2·V1/3F= 4 +P=25H式中 F、P新浇混凝土的最大侧压力（kN/m2）；V混凝土的浇筑速度（m/h）；T混凝土的温度（）；H混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m）；K1外加剂影响修正系数。不掺外加剂时取1.0，掺具有缓凝作用的外加剂时取1.2；K2混凝土坍落度影响修正系数。当坍落度小于3m时取0.85；59cm时取1.0；1115时取1.15。注：计算模板的强度及刚度时，模板按多跨超静定梁计算内力；计算围楞强度及刚度，当围楞没有中间螺栓时按简支梁计算内力，当围楞穿中间螺栓时按多跨超静定梁计算内力。支撑系统按砼施工荷载计算强度及稳定性。222 轴线、模板边线放线完毕。水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。223 模板承垫底部，沿模板内边线用1：3水泥砂浆，根据标高线准确找平。外墙、外柱的外边根部，根据标高线设置模板承垫木方，与找平砂浆面平高并垫海绵胶带，以保证标高准确和不漏浆。224 设置模板（保护层）定位基准，即在墙、柱主筋上距地面58cm，根据模板线，按保护层厚度焊接水平支杆，以防模板水平位移。225 柱子、墙、梁模板钢筋绑扎完毕；水电管线、预留洞、预埋件已安装完毕，绑好钢筋保护层垫块，并办完隐预检手续。226 柱子、墙体模板在拼装时，应预留清扫口、振捣口。3 施工工艺31柱模板安装工艺：311组拼工艺流程：搭设安装架子第一层模板安装就位检查对角线、垂直和位置安装有梁口柱模板第二、三等层柱模板及柱箍安装安装柱箍群体固定全面检查校正31 2 安装柱模板施工要点：a、 先将柱子第一层四面模板就位组拼好，每面带一阴角模或连接角模，用U形卡反正交替连接。b 使模板四面按给定柱截面线就位，并使之垂直，对角线相等。c 用定型柱套箍固定，楔板到位，销铁插牢。d 以第一层模板为基准，以同样方法组拼第二、三层，直至到带梁口柱模板。用U形卡对竖向、水平接缝反正交替连接，在适当高度进行支撑和拉结，以防倾斜。e 对模板的轴线位移、垂直偏差、对角线、扭向等全面校正，并安装定型斜撑，或将一般拉杆和斜撑固定在预先埋在楼板中的钢筋环上，每面设两个拉（支）杆，与地面呈45°。以上述方法安装一个流水段的模板。检查安装质量，最后进行群体的水平拉（支）杆及剪刀支杆的固定。f 将柱根模板内清理干净，封闭清理口。3 2 (防火墙)模板安装工艺：321墙模板单块就位组装工艺3211墙模板组装工艺流程：组装前检查安装孔洞模板安装第一步模板（两侧）加斜撑并调模板平直安装外钢楞安装穿墙螺栓安装内钢楞调平直安装第二步至顶部两侧模板调整模板平直安装内钢楞3211 墙模板组拼安装施工要点：a 在安装模板前，按位置线安装门窗洞口模板，与墙体钢筋固定，并安装好预埋件或木砖等。b 安装模板宜采用墙两侧模板同时安装。第一步模板边安装销定边插入穿墙或对拉螺栓和套管，并将两侧模对准墙线使之稳定，然后用钢卡或碟形扣件与钩头螺栓固定于模板边肋上，调整两侧模的平直。c 用同样方法安装其它若干步模板到墙顶部，内钢楞外侧安装外钢楞，并将其用方钢卡或碟形扣件与钩头螺栓和内钢楞固定，穿墙螺栓由内外钢楞中间插入，用螺母将碟形扣件拧紧，使两侧模板成为一体。安装斜撑，调整模板垂直，合格后，与墙、柱、楼板模板连接。钩头螺栓、穿墙螺栓、对接螺栓等连接件都要连接牢靠，松紧力度一致。322 预拼装墙模板工艺流程：3221工艺流程安装斜撑一侧墙模吊装就位安装门窗口模板组装前检查清扫墙内杂物安装就位另一侧墙模板插入穿墙螺栓及塑料套管调整模板位置穿墙螺栓穿过另一侧墙模安装斜撑与相邻模板连接斜撑固定紧固穿墙螺栓3222 预拼装墙模板安装施工要点：a 检查墙模板安装位置的定位基准面墙线及墙模板编号，符合图纸后，安装门窗口等模板及预埋件或木砖。b 将一侧预拼装墙模板按位置线吊装就位，安装斜撑或使工具型斜撑调整至模板与地面呈75°，使其稳定座落于基准面上。c 安装穿墙或对拉螺栓的支固塑料套管。要使螺栓杆端向上，套管套于螺杆上，清扫清模内杂物。d 以同样方法就位另一侧墙模板，使穿墙螺栓穿过模板并在螺栓杆端戴上扣件和螺母，然后调整两块模板的位置和垂直，与此同时调整斜撑角度，合格后，固定斜撑，紧固全部穿墙螺栓的螺母e 模板安装完毕后，全面检查扣件、螺栓、斜撑是否紧固、稳定，模板拼缝及下口是否严密。33梁模板安装工艺：331 梁模板单块就位安装工艺：3311工艺流程搭设梁模支架安装梁底楞或梁卡具弹出梁轴线及水平线并复核安装侧梁模绑扎钢筋梁底起拱安装梁底模板安装上下锁口楞、斜撑楞及腰楞和对拉螺栓 安装另一侧梁模与相邻模板连固复核梁模尺寸、位置3312 梁模板单块就位安装施工要点：a 在柱子混凝土上弹出梁的轴线及水平线（梁底标高引测用），并复核。b 安装梁模支架之前，首层为土壤地面时应平整夯实，无论首层是土壤地面或楼板地面，在专用支柱下脚要铺设通长脚手板，并且楼层间的上下支座应在一条直线上。支柱一般采用双排（设计定），间距以60100mm为宜。支柱上连固10cm×10cm木楞（或定型钢楞）或梁卡具。支柱中间和下方加横杆或斜杆，立杆加可调底座。c 在支柱上调整预留梁底模板的厚度，符合设计要求后，拉线安装梁底模板并找直，底模上应拼上连接角模。d 在底模上绑扎钢筋，经验收合格后，清除杂物，安装梁侧模板，将两侧模板与底板连接角模用U形卡连接。用梁卡具或安装上下锁口楞及外竖楞，附以斜撑，其间距一般宜为75cm。当梁高超60cm时，需加腰楞，并穿对拉螺栓（或穿墙螺栓）加固。侧梁模上口要拉线找直，用定型夹子固定。e 复核检查梁模尺寸，与相邻梁柱模板连接固定。有楼板模板时，在梁上连接阴角模，与板模拼接固定。33 楼板模板安装工艺：331 楼板模板单块就位安装：3311工艺流程铺设模板块调整楼板下皮标高及起拱安装横纵钢（木）楞搭设支架检查模板上皮标高、平整度3312 楼板模板单块就位安装工艺施工要点：a 支架搭设前楼地面及支柱托脚的处理同3.2.2.1的有关内容。支架的支柱（可用早拆翼托支柱从边垮一侧开始，依次逐排安装，同时安装钢（木）楞及横拉杆，其间距按模板设计的规定。一般情况下支柱间距为80120cm，钢（木）楞间距为60120cm，需要装双层钢（木）楞时，上层钢（木）楞间距一般为4060cm。b 支架搭设完毕后，要认真检查板下钢（木）楞与支柱连接及支架安装的牢固与稳定，根据给定的水平线，认真调节支模翼托的高度，将钢（木）楞找平。c 铺设定型组合钢框竹（木）模板块：先用阴角模与墙模或梁模连接，然后向垮中中铺设平模。相邻两块模板用U形卡满安连接。U形卡紧方向应反正相间，并用一定数量的钩头螺栓（或按设计）与钢楞连接。变可用U形卡预组拼单元片模再铺设，以减少仰面，在板面下作业。最后对于不够整模数的模板和窄条缝，采用拼缝模或木方嵌补，但拼缝应严密。d 平模铺设完毕后，用靠尺、塞尺和水平仪检查平整度与楼板底标高，并进行校正。34 模板拆除施工工艺4 41 模板拆除的一般要点：a 侧模拆除：在混凝土强度能保证其表面及棱角不因拆除模板而受损后，方可拆除。b 底模及冬季施工模板的拆除，必须执行混凝土结构工程施工及验收规范（GB50204-92）的有关条款。作业班组必须进行拆模申请经技术部门批准后方可拆除。c 预应力混凝土结构构件模板的拆除，除执行4.1.2 条的规定外，侧模应在预应力张拉前拆除；底模应在结构构件建立预应力后拆除。d 已拆除模板及支架的结构，在混凝土达到设计强度等级后方允许承受全部使用荷载；当施工荷载所产生的效应比使用荷载的效应更不利时，必须经核算，加设临时支撑。e 拆装模板的顺序和方法，应按照配板设计的规定进行。若无设计规定时，应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板；自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。f 模板工程作业组织，应遵循支模与拆模统由一个作业班组执行作业。其好处是，支模就考虑拆模的方便与安全，拆模时，人员熟知情况，易找拆模关键点位，对拆模进度、安全、模板及配件的保护都有利。35 楼板、梁模板拆除工艺：351 工艺流程：拆除梁连接件及侧模板拆除支架部分水平拉杆和剪刀撑下调楼板模板支柱顶翼托螺旋23cm，使模下降拆除梁底模板及支撑系统分段分片拆除楼板模板、钢（木）楞及支柱352 拆除工艺施工要点：a 拆除支架部分水平拉杆和剪刀撑，以便作业。而后拆除梁与楼板模板的连接角模及梁侧模板，以使两相邻模板断连。b 下调支柱顶翼托螺杆后，先拆钩头螺栓，以使钢框竹编平模与钢楞脱开。然后拆下U形卡和L形插销，再用钢钎轻轻撬动钢框竹编模板，或用木锤轻击，拆下第一块，然后逐段拆除。切不可用钢棍或铁锤猛击乱撬。每块竹编模板拆下时，或用人工托扶放于地上，或将支柱顶翼螺杆再下调相等高度，在原有钢楞上适量搭设脚手板，以托住拆下的模板。严禁使拆下的模板自由坠落于地面。c 拆除梁底模板的方法大致与楼板模板相同。但拆除跨度较大的梁底模板时，应从跨中开始下调支柱顶翼托螺杆，然后向两端逐根下调，再按4.3.2.2条要求做后续作业。拆除梁底模支柱时，亦从跨中向两端作业。36 柱子模板拆除工艺：361 分散拆除工艺流程：自上而下拆掉（穿柱螺栓）或柱箍拆除拉杆或斜撑模板及配件运输维护拆除竖楞，自上而下拆钢框竹编模板37 分片拆模工艺流程：自上而下拆掉柱箍拆掉拉杆或斜撑吊运片模板拆掉柱连接角一侧U形卡，分二片或四片拆离371 柱模拆除要点：a 分散拆除柱模时，应自上而下、分层拆除。拆除第一层时，用木锤或带橡皮垫的锤向外侧轻击模板上口，使之松动，脱离柱混凝土。依次拆下一层模板时，要轻击模边肋，切不可用撬棍从柱角撬离。拆掉的模板及配件用滑板滑到地面或用绳子绑扎吊下。b 分片拆除柱模板时，要从上中向外侧轻击和轻撬连接角模，使之松动。要适当加设临时支撑或在柱上留一个松动穿墙螺栓，以防整片柱模倾倒伤人。3 8 墙模拆除工艺：3 81 墙模分散拆除工艺流程：自上而下拆掉穿墙螺栓及外楞拆除斜撑模板及配件运输及维护分层自上而下拆除内楞及竹编模板3 82 墙模整体拆除工艺流程：调节三角斜支腿丝杠使底脚离开地面拆除穿墙螺栓拆除组拼大模板端接缝处连接窄条模板敲击组拼大模立楞上端，使之脱离墙体吊运组拼大模用撬棍撬组拼大模底边肋，使之全部脱离墙体3 83 墙模拆除工艺施工要点：a 分散拆除墙模的施工要点与柱模分散拆除相同。只是在拆各层单块模板时，先拆墙两端接缝窄条模板，然后再向墙中心方向逐块拆除。b 整拆墙体组拼大模板，在调节三角斜支腿丝杠使地脚离地时，以模板脱离墙体后与地面呈75°为宜。无工具型斜支腿时，拆掉斜撑后，拆除穿墙螺栓时，要留下最上排和中排的部分螺栓，使之松开但不退掉螺母和扣件，在模板撬离时，以防倾倒。4 质量标准41 主控项目：模板及其支架必须有足够的强度、刚度和稳定性；其支了在部分应有足够的支承面积。如安装在基土上，基土必须坚实，并有排水措施。对湿陷性黄土，必须有防水措施；对冻胀土，必须有防冻融措施。检查方法：对照模板设计，现场观察或尺量检查。42 一般项目421 接缝宽度不得大于1.5mm检查方法：观察和用楔形塞尺检查。422 模板表面清理干净，并采取防止粘结措施。模板上粘浆和满刷隔离剂的累计面积，墙板应不大于1000cm2；柱、梁应不大于400cm2。检查方法：观察和用尺量计算统计。43 成品保护431 预组拼的模板要有存放场地，场地要平整夯实。模板平放时，要有木方垫架。立放时，要搭设分类模板架，模板触地处要垫木方，以此保证模板不扭曲不变形。不可乱堆乱放或在组拼的模板上堆放分散模板和配件。432 工作面已安装完毕的墙、柱模板，不准在吊运其它模板时碰撞，不准在预拼装模板就位前作为临时椅靠，以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板，不可做临时堆料和作业平台，以保证支架的稳定，防止平面模板标高和平整产生偏差。433 拆除模板时，不得用大锤、撬棍硬砸猛撬，以免混凝土的外形和内部受到损坏伤。表4-3 项 目允许偏差（mm）检查方法单层、多层高层框架多层大模高层大模墙、梁、柱轴线位移5353尺量检查标高±5+2-5±5±5用水准仪或拉线和尺量检查墙、柱、梁截面尺寸+4-5+2-5±2±2尺量检查每层垂直度3333用2m托线板检查相邻两板表面高低差2222用直尺和尺量检查表面平整度5522用2m靠尺和塞尺检查预埋钢板中心线位移3333预埋管预留孔中心线位移3333预留洞中心线位移10101010截面内部尺寸+100+100+100+100每层垂直度3333用2m托线板检查5 职业健康、环境管理措施51安全危险和环境危害辨识本作业活动中临边、走道、平台栏杆不完善、高处作业不系安全带及锯木机操作不当是重大危险因素，锯木机的噪音、及木质垃圾排放是一般环境因素。52安全文明施工和环境控制措施521外脚手架挂安全网522临边、走道、平台设置栏杆523封闭所有楼面孔洞524高处作业挂安全检查带525锯木作业安排在白天，对噪音采取封闭措施，降低噪声污染6 应注意的质量问题61 梁、板模板：梁、板底不平、下挠；梁侧模板不平直；梁上下口涨模：防治的方法是，梁、板底模板的龙骨、支柱的截面尺寸及间距应通过设计计算决定，使模板的支撑系统有足够的强度和刚度。作业中应认真执行设计要求，以防止混凝土浇筑时模板变形。模板支柱应立在垫有通长木板的坚实的地面上，防止支柱下沉，使梁、板产生下挠。梁、板模板应按设计或规范起拱。梁模板上下口应设销口楞，再进行侧向支撑，以保证上下口模板不变形。62 柱模板621 涨模、断面尺寸不准：防治的方法是，根据柱高和断面尺寸设计核算柱箍自身的截面尺寸和间距，以及对大断面柱使用穿柱螺栓和竖向钢楞，以保证术模的强度、刚度足以抵抗混凝土的侧压力。施工应认真按设计要求作业。622 柱身扭向：防治的方法是，支模前先校正柱筋，使其首先不扭向。安装斜撑（或拉锚），吊线找垂直时，相邻两片柱模从上端每面吊两点，使线坠到地面，线附所示两点到柱位置线距离均相等，即使柱模不扭向。623 轴线位移，一排柱不在同一直线上：防治的方法是，成排的柱子，支模前要在地面上弹出柱轴线及轴边通线，然后分别弹出每柱的另一方向轴线，再确定柱的另两条边线。支模时，先立两端柱模，校正垂直与位置无误后，柱模顶拉通线，再支中间各柱模板。柱距不大时，通排支设水平拉杆及剪刀撑，柱距较大时，每柱分别四面支撑，保证每柱垂直和位置正确。63 墙模板：631 墙体厚薄不一，平整度差：防治方法是模板设计应有足够的强度和刚度，龙骨的尺寸和间距、穿墙螺栓间距、墙体的支撑方法等在作业中要认真执行。632 墙体烂根，模板接缝处跑浆；防治方法是，模板根部砂浆找平塞严，模板间卡固措施牢靠。633 门窗洞口混凝土变形：产生的原因是，门窗模板与墙模或墙体钢筋固定不牢，门窗模板内支撑不足或失效。64 钢框木竹胶合板模板在使用过程中应加强管理。支、拆模及运输时，应轻搬轻放；发现钢框和加劲肋有损坏变形，应及时修理；模板分类分规格码放，对钢框、钢肋要定期涂刷防锈漆；对木竹胶合板的侧面、切割面、孔壁，应用封边漆封闭。7 质量记录本工艺应具备以下质量记录：71 模板工程技术交底记录。72 模板分项工程质量评定。
