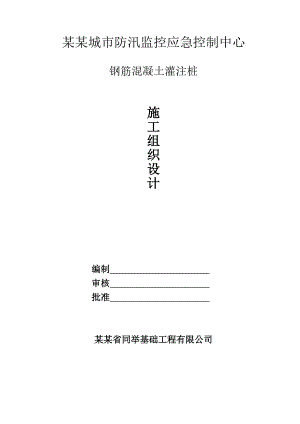

某某城市防汛监控应急控制中心钢筋混凝土灌注桩施工组织设计编制 审核 批准 某某省同举基础工程有限公司目 录第一章 工程概况及编制依据31工程概况 32编制依据 3第二章 主要施工方法41施工准备 41.1现场准备41.2技术准备41.3施工机具准备51.4劳动力组织51.5水电供应51.6材料准备52施工工艺总体安排 53重要工序施工方法 64 钢筋笼制作和堆放、吊装7第三章 项目经理部及劳动力配置计划81项目经理部组成情况82劳动力配置计划9第四章 主要施工机械、设备供应计划9第五章 施工进度计划10第六章 确保工程质量的技术组织措施101质量保证体系102质量保证措施103技术措施114组织措施125质量控制点12第七章 确保安全施工的技术组织措施13第八章 确保文明施工的技术组织措施16第九章 确保工期的技术组织措施16第十章 临时用电措施17第十一章 冬雨季施工措施18第一章、工程概况及编制依据1 工程概况 某某城市防汛监控应急控制中心工程位于某某市西工区，七一路与滨河北路交汇处的东南角的洛河大堤上，本工程采用长螺旋钻孔压灌桩基础，桩顶标高为-1.8m，桩长15.0m，桩端进入第四层卵石层土不小于1.2m。 共设计钻孔灌注桩 30 根，桩径为700mm，桩身混凝土强度等级C30，以第四卵石层为桩端持力层。场地土层及地质情况详见机械工业第四设计研究院有限公司2014年11月提供的工程勘察报告书。2 编制依据² 施工图纸² 地质勘察报告² 建筑地基基础设计规范（GB50072002）² 建筑地基处理技术规范（JGJ792002）² 建筑地基基础工程施工质量验收规范（GB502022002）² 公司颁布的质量手册、程序文件作业指导书等² 建筑桩基技术规范(JGJ 942008)² 混凝土结构工程施工质量验收规范（GB502042002）² 混凝土强度检验评定标准（GB/t5017-2010）² 建筑工程质量验收统一标准（GB503002001）² 工程测量规范（GB500262007）² 施工现场临时用电安全技术规范（JGJ462005）² 建筑机械使用安全技术规范（JGJ332001）² 建筑施工安全检查标准（JGJ592011）第二章、主要施工方法1 施工准备1.1 现场准备² 熟悉施工图纸，把握设计思想，搞清尺寸关系及结构关系，收集图纸会审纪要、设计变更等相关技术资料，为工程施工提供依据。 ² 了解场地土的工程水文地质情况、文物钻探情况及地下管线敷设情况，安排施工场地平面布置，确定可行的施工技术方案。² 做好“三通一平”即水通、电通、道路通和场地平整。由于ZKL600B长螺旋钻机为大型钻孔设备，因此场地平整度要求小于0.5，并且夯实，不允许在软卧下陷区。 水电安装，确定用电功率（一台ZKL600B长螺旋钻机大约135kW），由甲方确定水电接口，专业电工接线。² 施工现场规划布置，综合考虑现场情况，首先确定混凝土输送泵及材料车辆道路、水电线路布置。1.2 技术准备² 放基线 桩基轴线，不仅是桩基础施工，而且是整个上部结构施工所应遵照的，必须予以高度重视。轴线的施放，应以三角网控制点引入，并应多次闭合测量。桩基轴线的定位点，应设置在不受桩基施工影响处。² 设置水准基点每根桩入土后，均应按照设计要求做好标高记录。为了控制桩基施工的标高，应在施工地区附近设置水准基点，一般要求不少于2个，为防止损坏，应设置在不受桩基施工影响处，同时做好保护工作。² 施放桩位根据设计图纸中的桩位图，按成桩顺序将桩逐一编号，根据桩号所对应的轴线，按尺寸要求施放桩位。主轴线网定位放线由甲方委托有资质单位实施，以验线记录单及现场控制桩为依据，由现场技术人员对桩位进行放线定位，打小木桩明示桩位，并经甲方代表、监理工程师复核、签证。 1.3 施工机具准备² 钻孔设备SZKL600B长螺旋钻机一台，700钻头、钻杆一套，辅助工具一套。² 砼浇灌设备： HBT-60砼输送泵一台，泵管一套。² 辅助设备及工具：J21经纬仪一台，DS3Z水准仪一台（套），50m钢尺一把，砼试模三组。² 其他：铁锨数把，手推车一辆。1.4 劳动力组织² 钻机与清钻杆土:机械工12人，二班作业。² 砼浇灌：砼工2人、二班作业。² 钢筋笼制作：4人。² 其他工种：电工1人，维修工1人、杂工2人。1.5 水电供应施工前施工用水、生活用水安装到位。用电自指定位置引至现场并配备电盘（箱）。电力要求：一台桩机需用电力约220KW，总电力约250KW。1.6 材料组织计划使用商品砼250 m3，钢筋 7 t,所用材料需有合格证或检验报告，经复试合格方可进场使用。2 施工工艺总体安排见附图一3 重要工序施工方法3.1润滑混凝土管钻孔前用1：1水泥砂浆润滑混凝土输送管及钻杆内壁。3.2 钻机就位钻机就位时，必须保持机身平稳、稳固，使在钻进时不发生倾斜、移位。为准确控制钻孔深度，应在桩架上或桩管上作出控制的标尺，以便在施工中进行观测、记录。钻头对准桩位，成孔偏差控制在规范要求范围内，并保证钻机钻架垂直度偏差在1范围内。3.3 钻进制定可行的进尺、速度，不断地观察各种变化，掌握好钻进深度，控制电机的电流，注意钻杆的倾斜度，若发生斜孔时应采取相应的措施进行处理，钻机下钻的速度及钻进过程中的地质情况应做好记录，发现异常立即上报。3.4 终孔在钻至设计桩底标高后，经监理和质检员双方复合无误后，可进行下部工序施工。3.5 砼配料² 严格控制混凝土的配合比，原材料的数量应采用重量计量，必须准确。其重量偏差不得超过规范规定。骨料含水量应经常测定，雨天施工时，应增加测定次数。砼塌落度要每天测定，保证砼塌落度满足工程需要。² 砼试块制作按每100m3取样一次，当班不足100m3时，每天每班随机取样一次，每次做试块一组；且试块应注明砼强度等级、成型日期，试块做好后现场标准养护28d时送到指定的试验室做强度检验。3.7 灌注砼1、成孔完成后采用管内泵压工艺，钻杆提升与灌注同时进行。钻杆提升档位与砼输送速度同步，并使钻头保持在砼内1.0m以上（即钻杆内始终保持砼高度大于1.5m），防止提空，保证砼浇注质量，充盈系数控制1.3以上。2、因自然地面标高距桩顶设计标高约0.5m，为避免在后插钢筋笼时桩孔内掉土，造成桩身夹泥，所以在灌注混凝土时，灌注混凝土至自然地面。4. 钢筋笼制作和堆放、吊装4. 1钢筋笼的制作钢筋的种类、型号及规格尺寸应符合设计要求；钢筋笼的绑扎场地宜选择现场内运输和就位都较方便的地方；钢筋笼的绑扎顺序是先将主筋间距布置好，待固定住架立筋后，再按规定的间距绑扎箍筋。主筋径距必须大于混凝土粗骨粒粒径3倍以上。主筋一般不设弯钩，根据施工工艺要求所设弯钩不得向内圆伸露，以免妨碍导管工作。为防止钢筋笼在搬运、吊装和安放时变形，可采取下列措施：每隔2.0m设置加劲箍一道，加劲箍宜设置在主筋外侧；在钢筋笼内每隔34m装一个可拆卸的十字形临时加劲架，在钢筋笼安放入孔后再拆除。在钢筋笼外侧或内侧的轴线方向安设支柱。4.2钢筋笼的堆放与搬运钢筋笼的堆放、搬运和起吊应考虑安放入孔的顺序、钢筋笼变形等因素。堆放时，支垫数量要足够，支垫位置要适当，以堆放两层为好。对在堆放、搬运和起吊过程中已经发生变形的钢筋笼，应进行修理后再使用。4.3钢筋笼吊装用钻机副卷扬进行安装，吊装时注意不得使钢筋笼弯曲变形，安装要对准孔位，避免碰撞孔壁，就位后立即固定。4.4 钢筋笼的安放钢筋笼安放入孔要对准孔位，垂直缓慢地放入孔内，避免碰撞孔壁。钢筋笼放入孔内后，要立即采取措施固定好位置。用振动器振动，迫使钢筋笼垂直缓慢地放入孔内，在钢筋笼入孔的同时，用水准仪检测并确认钢筋笼顶端的标高。 第三章 、项目经理部及劳动力配置计划1. 项目经理部组成情况项目部人员的配备以精干、高效为原则，选用长期从事类似工作的人员，熟悉施工工艺特点、素质高、技术能力强的人员担任。由项目经理、项目副经理、项目总工程师组成领导班子，对工程施工全过程进行领导、组织、控制与协调，实施动态管理。项目管理机构配备情况表（见附表二）2. 劳动力配置计划表劳动力计划表工种、级别按工程施工阶段投入劳动力情况临建设备进场人员进场施工阶段竣工撤场电工11111力工4610106混凝土工22222机械工22222钢筋工总计111111第四章、主要施工机械、设备供应计划满足工程施工所需的机械数量及供应计划序号设备名称型号用途现状数量1长螺旋钻机ZKL600B成孔良好1台2砼输送泵HBT-60砼输送良好1台3挖掘机ZL50-E清土良好1台4吊车安装钻机良好1台5电焊机BX1-440焊接良好3台6经纬仪J2-2测量定位良好1台7水准仪DS3测量标高良好1台8振动锤施放钢筋笼良好1台9塌落度筒测塌落度良好1套10试模100×100做试块良好1组11钢尺50m测量长度良好1把第五章、施工进度计划详见施工进度计划表（附表三）第六章 确保工程质量的技术组织措施1 质量保证体系 建立三级质保体系2 质量保证措施2.1 建立由公司总工程师直接领导下的项目总工程师-责任工程师-责任人员的三级质量保证体系。2.2 对施工全过程进行质量管理控制, 制订各分部分项工程施工流程图,设置控制点进行工序质量控制。2.3 开展以工作质量带动工程质量的全面质量管理活动, 组建达到90%以上全部符合施工验收规范。按ISO9002标准对工程施工全过程进行控制。2.4 每分项工程设技术员一名, 指导督促帮助操作班班级操作者达到企业内部标准。2.5 各工种、各班组上岗前施工员必须对其在技术质量进度等方面作出详细的书面交底，并在施工中认真检查执行情况,认真做好施工日记,积累原始资料存入技术档案中。2.6 严格贯彻质量制度,加强公司、施工队(项目组) 二级制度强化自检互检,实行操作岗位挂牌，严格按三工序(检查上工序、 保证本工序、服务下工序)控制施工。2.7 加强隐蔽工程严把材料质量关, 对进场的各种主要材料必须有材质证明。3技术措施3.1 技术交底：施工前对各施工工序进行严格的技术交底，对作业工人进行岗前培训，以保证技术交底的贯彻落实，避免施工作业的盲目性和随意性。3.2 材料试验：严格按照现行见证取样制度对进场材料进行送样试验及试件制作，做到材料有试验，试验有报告，配料有选择，检查有试件，施工有记录，问题有措施。未经试验合格的材料不允许进场和使用。3.3 隐蔽验收与签证：隐蔽工程施工时，在自检合格基础上，必须经监理工程师（或业主）检查验收合格并签证后，方可进行下道工序施工，并在施工中及时收集、整理有关技术资料，归档备案。3.4 工程质量的量化检查：对分部工程检查进行实测实量和观感检查，检查数量和检查指标严格按照现行施工验收规范执行，并做好记录与签证。3.5 竣工资料内容: (1)施工组织设计 (2)工程测量定位、放线记录 (3)原材料出场合格证及进场检验报告 (4)隐蔽工程验收记录（5）桩基施工记录（6）分项、分部工程质量验收记录4 组织措施4.1 项目组织管理机构图项 目 经 理项 目 总 工项目副经理 资料员施工员材料员安全员质检员 桩基施工队B班组A班组4.2 推行全责任层层分解，形成完整的责任制度，做到每道工序都有明确的责任人，每个人都有明确的责任范围。4.3 加强技术管理，建立以总工程师为核心的技术管理体系，实行技术人员岗位责任制，逐级责任到人，一级抓一级，一级保一级，形成自上而下层层展开，自下而上层层落实的责任保证体系。4.4 建立交接检查、自检、互检、报检等质量检查制度，强化质量管理。工程质量实行质检员当场否决权，发现不合格工程或工序，当场返工，不留质量隐患。5 质量控制点5.1 桩位控制（在地上打入小竹竿确定桩位）5.2 桩长质量控制（在机架上做明显标志控制深度，保证入卵深度达到1.2m，并悬挂垂直度标尺控制垂直度）5.3 混凝土灌注（控制混凝土坍落度和强度），提钻时保证钻头在混凝土内50cm，以保证桩身无跌土现象。5.4钢筋笼制作（钢筋规格、主筋和箍筋的制作偏差控制）5.5钢筋笼安放的标高控制（设立标高控制点控制钢筋笼标高） 第七章 确保安全施工的技术组织措施² 为强化本工程施工工地的安全,文明施工管理,全面贯彻建设部安全施工管理规定,坚持"安全第一、预防为主"的方针,保障职工在施工过程中的安全和健康,确保工程的顺利进行,特制定本细则。本细则适用于本工程的各施工单位和人员。² 在施工中严格遵循建筑施工的客观规律,一切从实际出发,在确保人身设备安全,保证工程质量的前提下,严格按基建程序和合理工期组织文明施工。² 在施工中必须贯彻"管理必须管安全"的原则,摆正安全、质量、进度三者之间的关系,要始终把安全工作摆在首位,做到在计划、布置、检查、总结、评比、施工工作的同时,计划、布置、检查、 总结评比安全工作。² 安全工作要有法制观念,安全制度要有严肃性,制度面前, 人人平等。² 认真执行国家有关安全、文明施工的方针、政策、法规、法令及上级有关安全、文明施工的管理规定。² 从甲方的安全、文明施工管理,接受甲方的安全、 文明施工的监督、检查。² 建立健全安全管理机构,安全管理制度,安全保证体系、安全 "三项机制"(安全风险、监督制约、教育激励)。 并行之有效的的运作。² 积极参加安全、文明施工竞赛活动,总结、交流安全、 文明施工经验,努力消除事故隐患,清除施工现场脏、乱、差现象。² 及时向甲方提供事故情况及事故调查,分析报告。按照" 三不放过"的原则,如实向甲方提供行之效的整改措施。² 为更好的对现场安全、文明施工进行有效的管理,进一步经安全检查工作的文明施工管理工作,现场设安全科,由公司安全处统一管理。² 安全科负责本工程安全、文明施工的协调管理,安排部署有关安全、文明施工方面的重大活动。加强安全"三项机制"的管理。² 安全科每月组织一次安全、文明施工联合大检查,及时消除事故隐患及现场脏、乱、差现象。² 安全、文明施工管理目标的主要内容有: a)无特大人身伤亡、重大机械设备损坏、重大火灾事故。 b)无本企业主要责任施工性重大事故。c)重伤死亡事故率为零。² 为强化安全,文明施工管理,对进入现场作业的人员(包括外包干、民工、临时工)一律实行佩戴胸卡作业制度,胸卡上要有其照片,并注明其姓名、工种、年龄、队伍名称等。没有佩戴胸卡者, 一律不准进入现场作业。对施工车辆发给通行证, 并在施工区内限速行驶。² 采用定期和不定期的形式,对施工现场进行全面检查或重点检查,对查出的问题出具安全、文明施工整改通知书,限期整改。² 各施工队内部应建立起行之有效的安全、文明施工检查、 整改、奖罚制度,经常对本单位的安全、文明施工情况进行自查、 消除事故隐患,做到文明施工。A.安全保证体系² 成立以项目经理为组长的安全管理小组,实行安全值日制,定期组织安全检查,每月不得少于三次。² 安全管理小组由各作业队的队长,班组组长,施工员及各专业工种的负责人组成。² 严格执行安全管理"十不准"规定, 定期对安全情况作全面检查,对安全隐患写出隐患通知书,限责任人在规定时间内整改。B.安全保证措施a)各工种进场前, 项目部要组织安全教育贯彻有关安全文件精神,讲现场安全规章制度,对企业队各班组进行安全生产书面交底双方签字对安全生产引起高度重视。b)进入现场一切人员必须戴安全帽,高空作业人员系安全带。 c)加强机电管理专机专人,非机电人员严禁动用机械设备,各种机械要有专人保护,接地接零。装设漏电保护器。 施工现场用电与照明电分别架设,设专职电工管理并定期检查。d)现场道路应保持畅通各种消防设施消火栓要有明确标记, 消防工具不准挪用,明火作业必须有专人看管。第八章 确保文明施工的技术组织措施² 加强安全巡查制度，禁止与本工程无关人员、闲散人员、 小孩进入现场,以免发生意外。² 严格按程序施工，除特殊情况外,一律不准颠倒工序和违犯施工常规。² 必须佩戴安全帽,未戴安全帽者不准进入现场并处以罚款。² 施工现场的临时设施工程,施工用水、施工用电线路各种建筑材料、周转材料等布局堆放必须按照施工总平面图规定的位置,各就各位。² 场内修建的临时道路,铺碎石（8m宽×0.15m厚）, 临时道路两侧修筑排水沟，其两侧不准堆放建筑材料和其它杂物。² 各分项工程应做到工完料净, 施工现场定期整理,清理打扫，砼输送泵周围必须每天清理实行挂牌交接班制度,做到“三清五好”。² 禁止在施工现场范围内随地大小便，违者罚款。第九章 确保工期的技术组织措施² 在满足工程总工期的前提下,编制各施工阶段各施工节点施工作业计划,并制订出完成计划的有效措施。² 每周召开一次生产例会,在项目经理部的领导下统一指挥,加强各班组之间的协调平衡工作,定期检查计划实施情况,如实际施工进度与计划进度发生脱节,应跟踪查明原因,采用补救措施。² 桩基施工过程中派专人指挥，保证施工质量。² 根据施工阶段工期长短, 难易程度分别组织分区分段水平流水作业和立体交叉施工作业,充分利用空间缩短施工周期。² 配备足够的精良的机械设备,周转材料和劳动力,施工时组织两班制。² 监理单位、建设单位、施工单位三方紧密配合通力协作 ,工程开工后要求监理、甲方代表进驻施工现场, 使工程在进行中出现的各类有关问题能得以及时解决, 确保各部位施工顺利进行。² 开展各作业队施工班组之间的劳动竞赛, 明确操作人员的责、权、利,每完成一个施工节点控制进度结算一次,经济兑现,增强操作班组的战斗力。² 根据工程进度,周密计划采购各种原材料和安排劳动力, 合理使用资金,确保生产机制有序运行。² 施工作业队将以本公司技术工人为主,在选择辅助作业队时,选择不受夏、秋收两季影响的作业队,保证工程按计划进行。² 组织有丰富经验的管理人员进行现场的生产管理，协调各施工班组的关系，合理调配钻机施工顺序，避免造成各种形式的停窝工。² 组织性能良好的成孔、成桩设备足量到位，搞好生产准备，对施工过程中机械易损坏部件备足备齐，做好设备维修保养，保证机具发挥最大效率。² 加强施工调度，优化工序安排，努力提高成孔、成桩连续作业水平，对所有施工准备工作提前做好，并有足够的储备。² 积极配合甲方，监理部门作好技术核定工作，存在问题尽早请设计单位，避免因变更图纸而造成停工。²第十章 临时用电措施1、监理现场临时用电检查制度，按关于现场临时用电管理规定对现场的各种线路和设施进行定期检查和不定期抽查，并将检查、抽查记录存档。2、临时配电线路必须按规范架设，架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面名敷设。3、施工机具、车辆及人员，应与内、外电线路保持安全距离，达不到规定的最小距离时，必须采用可靠的防护措施。4、配电系统必须实行分级配电，现场内所有电闸箱的内部设置必须符合有关规定，箱内电气必须可靠、完好，其选型、定值要符合有关规定，开关电器应标明用途。5、独立的配电系统必须按颁布标准采用三相五线制的接零保护系统，非独立系统可根据现场的实际情况采取相应的接零或接地保护方式。各种电气设备和电力施工机械的金属外壳、金属支架和底座必须按规定采取可靠的接零或接地保护。6、在采用接地和接零保护方式的同时，必须设两级漏电保护装置，实行分级保护、形成完整的保护系统。漏电保护装置的选择应符合规定。7、手持电动工具的使用应符合国家标准的有关规定。工具的电源线、插头和插座应完好，电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负责。第十一章、 冬雨季施工措施1、冬雨季施工主要以预防为主，采用防雨防冻措施及加强排水手段确保冬雨季正常地进行生产，不受季节性气候的影响。2、做好现场防冻系统，将地面雨水及时排出施工场地外，并安排好抽水设备，防止场地内积水上冻。3、维护场地内的运输道路，修设路旁排水沟及场内排水沟，做到有组织排水，以保证水流畅通、雪雨后不滑、不陷、不存水、不冻结。4、机械要搭设防雨棚，机电设备采用防雨、防淹措施，非专业人员不准乱动机电设备，做到安全可靠。5、冬雨期施工期间必须派专人昼夜值班，并准备好抢险材料和人力，时刻准备排除险情。6、冬雨前所有库房、办公室、宿舍机电设备的电闸箱等均需全面检查，做好防雨防冻工作。7、冬雨后对用电设备及电线做全面检查，发现问题及时处理。 8、及时收集天气预报信息，尽量避免下雨、下雪时造成施工损失。灌注桩施工工艺图（附表一）三通一平材料进场复试钻机安装调试砼输送泵安装调试做砼配合比测量复核铺设砼管道砼输送钻机就位连接动力头软管与钢管试块制作钻孔试块养护钻孔至桩底标高终孔验收提升钻杆及清土泵压砼压灌砼至桩顶标高下钢筋笼成桩验收项目管理机构配备情况表项 目 经 理项 目 总 工项目副经理 资料员施工员材料员安全员质检员 桩基施工队B班组A班组（附表二）某某城市防汛监控应急控制中心施工进度计划表 日 期 项 目 2015年2月份345678910111213141516171819人员、设备进场组装调试材料进场、放线桩的施工设备退场(附表三)
