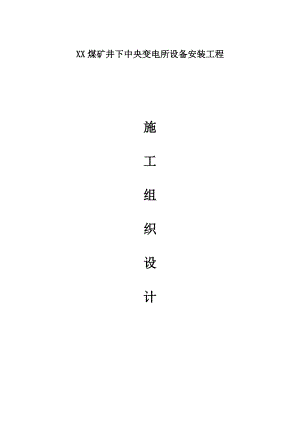

煤矿井下中央变电所设备安装工程施工组织设计河南.doc

XX煤矿井下中央变电所设备安装工程施工组织设计目 录编制依据1 工程概况2 施工方案3 施工准备4、 变电所施工措施 5、 变电所施工质量标准 6、 变电所施工措施7、 变电所施工质量标准8、电气试验及试运转9、施工本工程的主要设备表10、质量保证体系11、工期进度安排及保证措施12、安全施工保证措施13、劳动力配置附：1、施工进度表2、项目组织机构图3、安全管理保证体系机构框图编制依据：1、河南省薛湖煤矿井下中央变电所技术协议2、煤矿机电安装工程质量检验评定标准MT5010-953、煤矿安全规程（二00六年版）4、设计图纸 郑州设计研究院工程概况 河南省薛湖煤矿位于永城市薛湖镇境内该工程主要内容包括： 管子道电缆敷设：永久电缆MYJV223*240电缆8趟，通过两路电缆支架固定在管子道巷道上方东侧。变电所安装主要设备有：隔爆高压真空配电装置6KV ，630A ，11台；6KV ，400A ，23台；矿用隔爆型干式变压器3台；矿用隔爆真空馈电开关23台，电力电缆MYJV224*185，85米；电力电缆MYJV223*95，770米 。施工方案2.1变电所的设备安装：首先将开关柜、变压器下放到井底，下放时按设备的安装顺序进行下放，下放到井下后，随即将其摆放到位。等到全部下放摆放到位后，进行操平找正，找正完毕将隔爆开关柜与配电柜的底座与预埋铁件焊接。然后进行母线安装和二次接线。安装完后进行泵房电气设备安装。待设备安装完毕后，对各电器进行调整和整定，使其达到设计要求。变电所的接地装置必须同时进行。2.2电缆敷设：由于高压电缆在放电缆时已经将拉入管子道，在管子道沿巷道上方一侧位置安装两趟电缆支架，八根电缆敷设在电缆支架上，用PVC电缆卡卡好，并预留两趟备用电缆位置。在变电所电缆沟内安装电缆托架，电缆进入变电所后，沿托架敷设与各开关柜连接。2.3泵房和变电所的照明可在设备安装时同时进行。施工准备3.1场地准备施工前先清理变电所、管子道内矿建单位遗留的施工垃圾。联系甲方协调矿建单位接通施工场地的照明、施工用电、井下压风。校核设备的外形尺寸及井下巷道的高度、宽度，确保设备下放到井下能顺利运到安装硐室内。3.2测量放线施工前项目部测量技术人员与矿方、监理一起对井下泵房、井下中央变电所的高程基准点、巷道中心基点进行交接。双方确认后作好定位测量记录，双方签字、存档。3.3设备开箱检查1）设备开箱应与矿方、监理、厂家共同进行。按照装箱清单进行全面清点，并做好原始记录。如发现缺件、损件、规格型号不符等可疑情况，及时向矿方、监理反映。随机文件应由施工单位进行保管，并依据资料指导施工。工程竣工后与安装移交资料一并交与甲方。2）设备缺陷，会同甲方代表签证处理。3）设备现场堆放顺序必须结合安装工序，避免多次倒运。4）做好现场保卫和消防工作。3.4基础验收在安装前根据巷道中心基点与其高程点结合设备基础图纸，对其基础进行详细的检查验收并做好原始检查记录。主要验收以下尺寸：1）设备的中心线位置是否符合要求；2）基础标高是否符合设计和允许的规定；3）检查基础的完整性，有无裂逢，蜂窝等不合质量缺陷；4）检查电缆沟的空间尺寸是否符合设计，宽度是否能满足安装需要。5）检查结果符合要求后方可进行下道工序，并将检查验收结果记录、存档。3.5设备下放设备下放时用绳套配合手拉葫芦将设备固定牢固。检查设备外形尺寸，要保证设备能推到副井罐笼内。防潮、防水的设备要用防水布包好。下放时，要对设备进行保护，禁止撞击。吊装和卸车时同样要保护好设备，使其不受损坏。设备下放措施另行编制。6变电所施工措施6.1设备安装1）矿用动力变压器安装将运到现场的变压器吊装到经过操平的垫铁上，穿上螺栓，通过斜垫铁进行精确找正，确保变压器的水平度符合设计要求，然后带紧地脚螺栓。保证变压器本体稳固可靠。变压器进行接线时，要求接线紧密，密封正确，接线室内清洁无杂物，芯线排列整齐，压接正确。零线接到接地装置的线段应固定牢靠。2）高爆开关安装将高爆开关柜摆放到预埋铁件上，并通过斜垫铁将其操平找正。要求安装位置正确，固定牢靠。二次接线和接地符合施工标准规定。基础侧面平直度为1且不大于5.3）电缆敷设1、管子道电缆敷设电缆敷设之前先根据施工图将电缆支托架加工好并安装到位。将电缆沿管子道拉入变电所，然后在管子道内搭设脚手架平台，将电缆放到平台上，施工人员站在平台上将电缆卡在电缆支架上，拧紧螺栓。采取逐根敷设的方法将八根电缆敷设完，敷设时注意电缆的平直度。平台上的人员系好安全带。要求电缆和电缆支托架安装必须符合设计要求，电缆敷设排列整齐，电缆无破损。2、电缆敷设 电控设备安装完毕，接地工程结束即可进行电缆敷设。在敷设电缆前必须熟悉图纸，检查到货电缆与设计电缆是否一致。同一型号的电缆应先敷设最远的一根，敷设前应用钢尺按实际长度截取。 电缆施工中由于电缆型号、数量杂多，所以每根电缆放完后应马上在这根电缆两端标上电缆型号并记录。 在电缆施工时，电缆不能与地面或其它物体相摩擦而损坏电缆外护层。电缆弯曲半径应大于电缆直径的10-20倍，并且不能打死弯，不能承受过大的拉力，电缆要排列整齐，减少交叉。电缆沿地段有电缆沟部分沿电缆沟敷设，没有电缆沟部分均应穿钢管保护埋地敷设4）照明及接地装置安装照明安装在变电所硐室拉一条通长的ø14的钢绞线，电缆、三通接线盒、隔爆防水灯沿钢绞线敷设。在泵房硐室拱顶拉两线直线，根据图纸所示位置用电锤打眼，装上灯钩。127V照明电源引自中央变电所，灯具安装间距约4.4米。用电缆卡敷设至拱顶，沿挂钩吊设，仅挂灯具或电缆用单钩，兼挂灯具及电缆用双钩。照明干线用冷补法或热补法连接，同时要注意三相平衡。 接地装置的安装各电气设备正常不带电的金属外壳均须接地，利用镀锌扁钢作接地线，并与水泵房主接地线相连，在水仓内安装主接地极板，并把接地网引至主接地极。接地网上任一保护接地点测的接地电阻值不得超过2欧，供检漏继电器用的辅助接地极设在大巷的水沟中，极板间距不小于5m。接地极板的加工：主接地极要用面积不小于0.75，厚度不小于5的耐腐蚀钢板制成。扁钢连接：扁钢敷设前调直，将扁钢绕接地极一圈并用电焊焊接。焊好后清除药皮，刷沥青做防腐处理。按接地系统图敷设镀锌扁钢。扁钢之间采用焊接，搭接长度不小于镀锌扁钢宽度的2倍。接地干线与设备、接地母线或接地端子之间采用铜软线相连。接地系统安装完毕后，及时请甲方代表、监理进行验收，并对接地电阻进行测量，并将接地电阻摇测值填写在接地电阻检查记录上。7变电所施工质量标准1）变压器安装标准变压器与线路连接紧密，连接螺栓的垫圈及防松装置齐全，瓷套管不受外力，高压套管静电装置接地良好；距形线采用螺栓搭接时，搭接面连接紧密，并涂以电力复合脂，螺栓紧固，力距符合设计要求。电缆连接时，电缆应固定牢靠，芯线应绝缘良好，长度合适，排列整齐；矿用变压器高、低压侧电缆头应密封正确，接线室内清洁无杂物，芯线排列整齐，压接正确；零线接到接地装置的线段应固定牢靠。2）开关安装标准高爆开关安装位置正确，固定牢靠，零部件完整，操作部分灵活，分合闸指示正确，闭锁装置齐全，充油部分油号、油位正确清晰，无渗油现象；断电保护整定符合设计（作整组试验）；操动及联动试验动作正确，符合设计，辅助开关切换接点动作正确可靠；二次接线图实相符、固定牢靠，导线握鼻方向正确，与电器或端子排的连接紧密，端子号头牌齐全，标志清晰，且字迹不易脱色。且布线美观、整齐。接地符合设计要求。送电无异常现象，仪表、声光信号齐全、清晰正确。3）电缆敷设电缆支、托架，金属电缆终端盒、接线盒的外壳接地与该处的电缆金属护套及铠装层均应良好接地，接地线采用铜绞线，当电缆截面为1202时，其截面不宜小于102；电缆截面为1502及井下电缆，其下截面不小于252，井下可不焊接绑扎必须紧固。电缆接线正确，排列整齐；电缆敷设位置和标高正确，排列整齐，标志桩、标志牌设置正确，在电缆终端头、连接处、拐弯处、隧道及竖井两端、人井内应设标志牌；8电气试验及试运转电气试验在电器设备安装完后进行，电气试验要单独编写电器调试措施。电气试验合格、各项安装工作结束验收合格、地面管路安装好后进行试运转工作。试运转应单独编写试运转措施。9施工本工程的主要设备表序号器材名称规格单位数量1防爆开关DW80-350台12防爆磁力起动器QC83-80台23电焊机BX500台44防爆电话部25风锤部16手拉葫芦5T只47手拉葫芦10T只68手拉葫芦20T只49风动扳手台110潜水泵台111台钻台212角磨砂轮机只313矿灯盏1014割炬套215风镐台216氧气表、乙炔表只617钢丝绳套ø20个418活板手12把1119活板手15把820大锤12磅,8磅把各421动力电缆ZR-1100 3×35+1×16200 m22电烘箱台123配电箱总电源台124电焊把线30 mm2 、50mm2米200、50025防爆白炽灯127V、60W只526安全带副1027面罩个1028护目镜片及护目玻璃防紫外线个各2029电焊手套副1030劳保手套副3031钢角尺300×500把232电焊钳把1033动力电缆ZR-1100 3×35+1×16200 m34铁水平尺300MM把310质量保证体系质检小组贯标小组项目部经理 理技术副经理甲方、监理项目部QC领导小组安 质 组项目部技术组物资供应组配合甲方、监理检查、签证、指导各队自检ISO9001系列标准指导贯彻及QC小组活动技术标准规范管理重点施工方案制定指导原材料采购、试验把关、索取产品合格证书施 工 队贯标、落实标准、指导施工QC小组选课题开展活动 优良工程10.1质量保证体系 11、工期进度安排及保证措施11.1 工期进度安排（见施工进度表）11.2 工期保证措施1）认真做好开工前的准备工作，保证人、材、机及时到位。一是技术准备，接到中标通知书后，我单位技术部门即可进点与业主联系，组织工程技术人员及时做好技术交底工作，编好施工组织设计和施工措施，做好材料计划，及时提交给供应人员进行材料采购和甲供材料设备的联系进点。二是做好人员、设备的组织、调运工作。工程中标后，总部和项目部有关负责人进行察看现场，根据工程要求及现场条件，合理安排任务，保证施工队伍和设备进场快、安家快、施工快。2）加强现场组织指挥，搞好施工协调工作。一是我单位按照以施工生产为中心的原则，委派施工经验丰富的项目经理，组成强有力的项目部领导班子，并确保这些人员的及时到位，施工期间长期在岗。二是设立施工调度中心，定期召开工程例会，及时解决好施工中的各种矛盾。三是在施工中突出重点、保证重点、突破难点，确保重点难点工程不拖后腿。3）应用网络计划技术，加强施工计划管理。工程开工后，计划部门要根据实施性的施工组织设计内容以及总体形象进度要求，编制总体进度网络计划和重点工程的局部网络计划，并结合施工实际，不断进行均衡生产，确保施工主线不拖延。4）认真做好设备管理工作。第一加强设备管理，保证施工设备正常运转以确保工程顺利进行。第二，设备安装时，对所选设备进行逐个排查；开工前，进行试运转，确保工程正常开工。第三，施工中加强设备维护，确保设备在正常状态下运行。第四，做好易损件的贮备，保证设备能及时得到维修。第五，做好备用设备的摸底工作，保证整台设备更换时能及时调运到位。12安全施工保证措施12.1安全保证体系安全副经理项目经理安全组织机构井下中央变电所施工队地面工厂专职安全员12.2安全保证措施12.2.1成立以项目部、施工队和班组组成的“三级”安全管理网络。定期召开安全例会，对施工中的安全问题进行总结，对出现的问题和安全隐进行排查，制定整改方案，并落实到人。12.2.2根据煤矿安全规程，结合本工程的实际情况，制定出各要害场所的管理及规章制度和工种的责任制，并张帖上墙。12.2.3在每项工程开工前，一定要编写安全施工技术措施，报上级有关部门审批后在工程开工前贯彻到每个参与施工的人员，并签字。12.2.4开工前，组织有关人员对所有施工场所进行全面检查，发现问题及时处理。对所有吊具、索具、设备及监时防护设施进行认真检查，不合格者不得使用。12.2.5下井人员必须佩带矿用安全帽和矿灯、自救器。登高作业时佩带合格的安全带。12.2.6严禁施工人员酒后上岗，身体不适不能下井。12.2.7所有电气设备的金属外壳必须有良好的接地装置。12.2.8 井下设备下放、地面设备吊装工作，应设专人统一指挥，其余人员必须服从命令，听从指挥。12.2.9井下烧焊措施应另编，并报矿方有关单位审批后执行。13劳动力配置13.1非标件加工人员工种钳工电焊工电工勤杂工合计人数2212713.2安装设备施工人员工种钳工起重电工电焊工合计人数424212中央变电所设备安装主要设备1隔爆高压真空配电装置6KV，630A台112隔爆高压真空配电装置6KV，400A台232矿用隔爆型干式变压器KBSG-T500/6 6/0.69KV台33矿用隔爆真空馈电开关660v，400A台234矿用隔爆照明变压器BZX-4 660/127V台35电力电缆MYJV22-6KV 3*95米7706电力电缆MYJV22-6KV 3*50米507电力电缆MYJV22-1KV 4*185米858电缆MP-1KV 4*6米59防爆防水灯DGS70/127B 套26薛湖煤矿井下中央变电所设备安装工程施工进度表项目工期天数27914192123262937394041清理现场2倒运设备下井5基础槽钢安装2高爆开关安装5母线安装5变压器安装2低爆开关安装2母线连接3电缆支架安装3电缆敷设8接地装置安装2送电试验1试运转1
